Пристрій для сушіння білизни

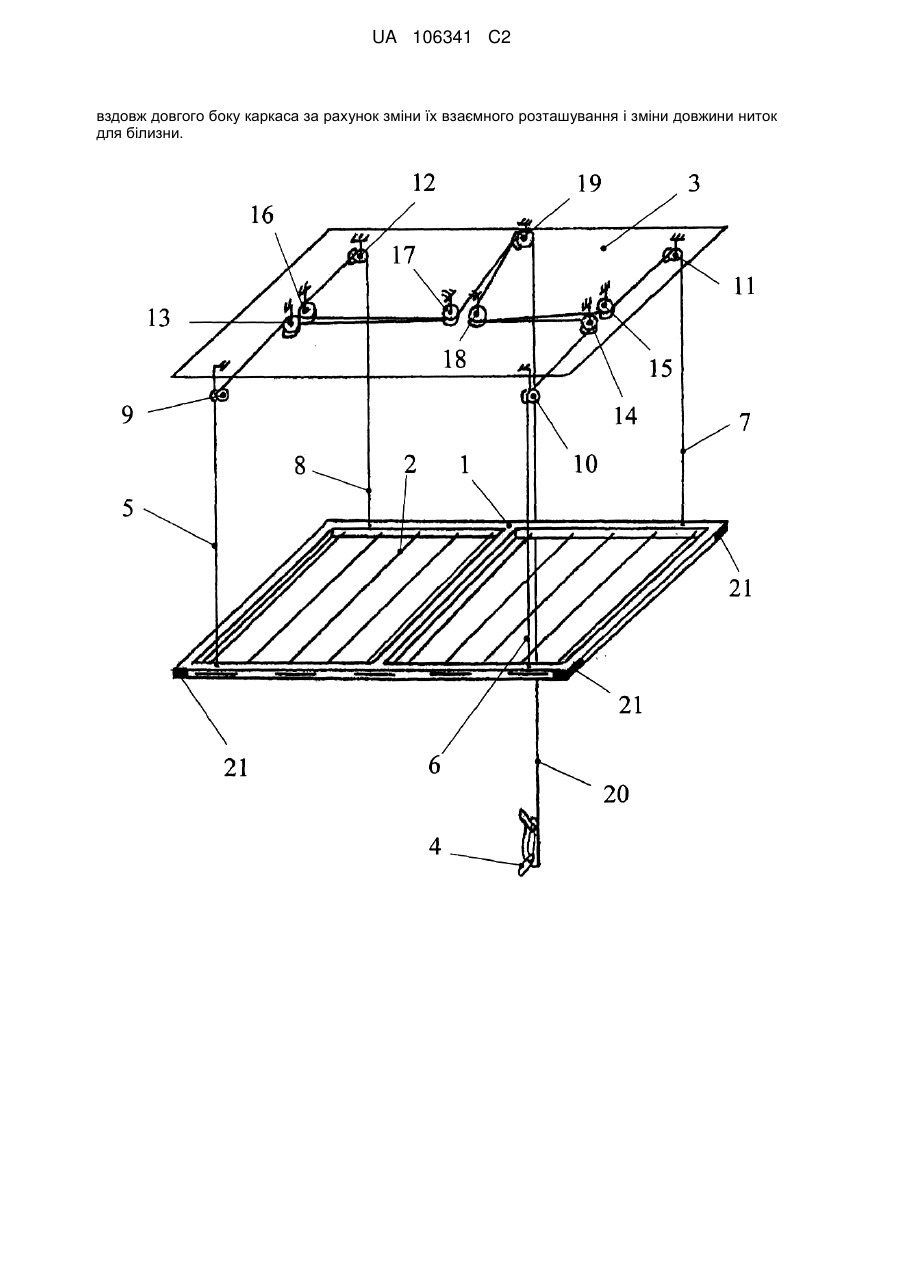

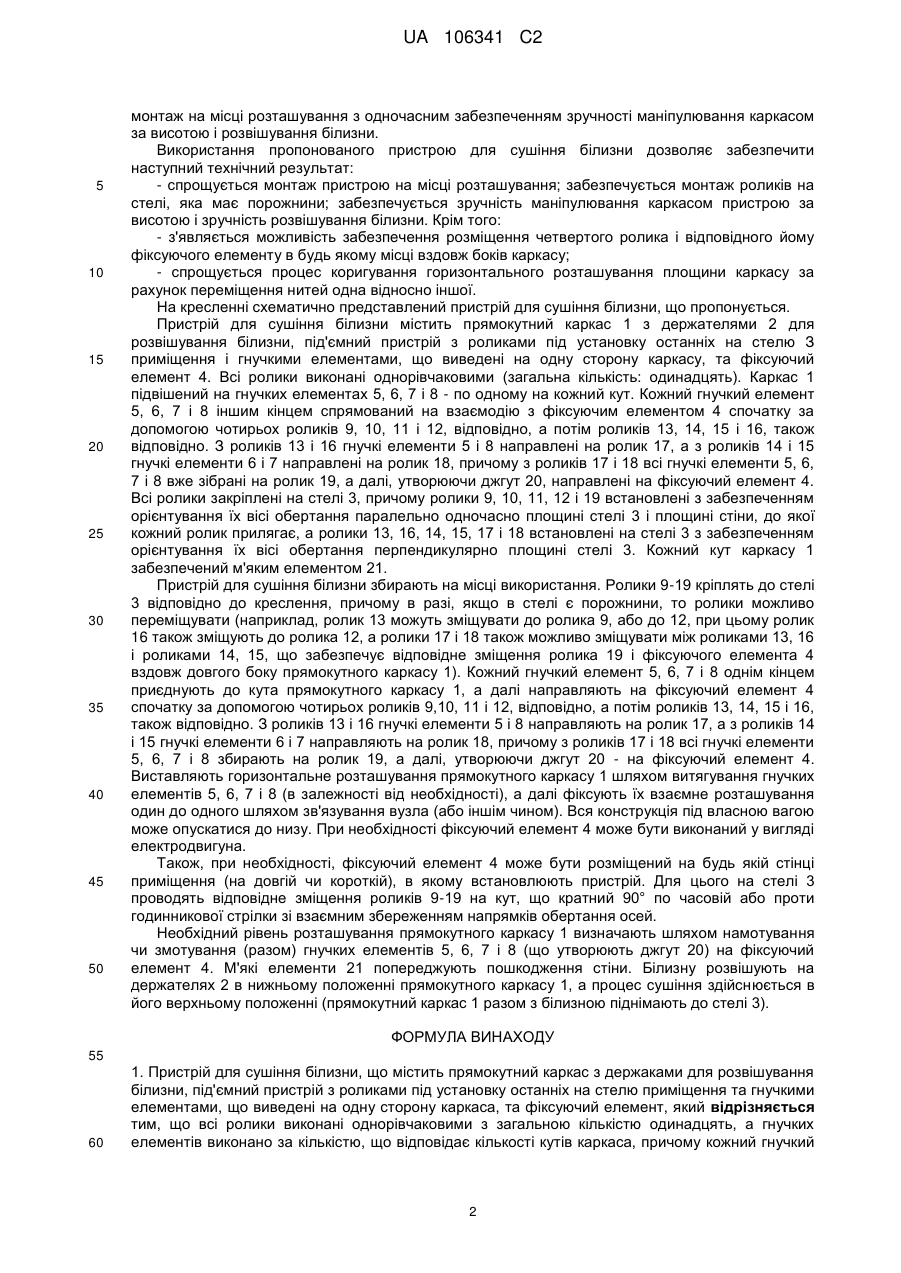

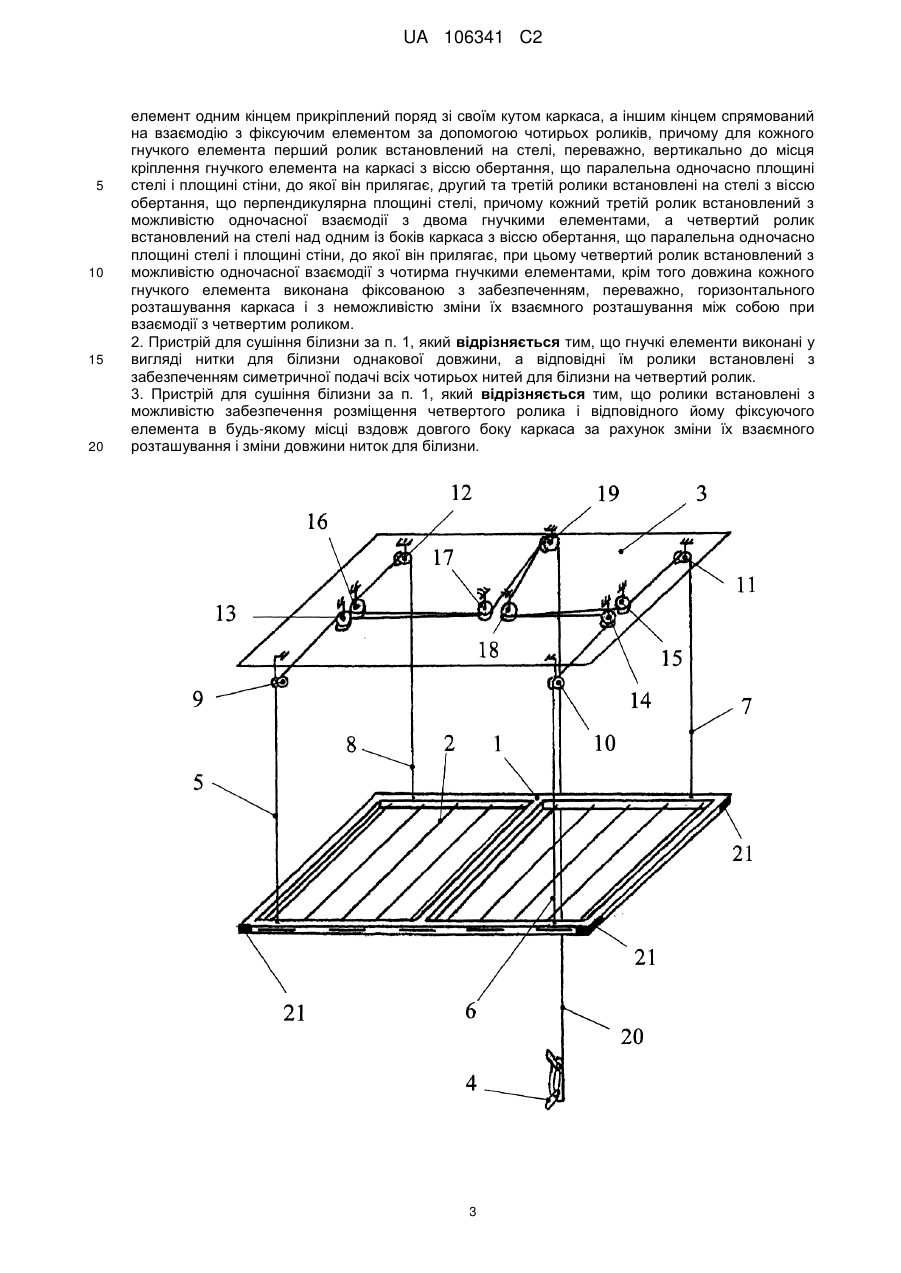

Реферат: Запропоновано пристрій для сушіння білизни містить прямокутний каркас з держаками для розвішування білизни, під'ємний пристрій з роликами під установку останніх на стелю приміщення та гнучкими елементами, що виведені на одну сторону каркаса, та фіксуючий елемент. Всі ролики виконані однорівчаковими з загальною кількістю одинадцять, а гнучких елементів виконано за кількістю, що відповідає кількості кутів каркаса, причому кожний гнучкий елемент одним кінцем прикріплений поряд зі своїм кутом каркаса, а іншим кінцем спрямований на взаємодію з фіксуючим елементом за допомогою чотирьох роликів, причому для кожного гнучкого елемента перший ролик встановлений на стелі, переважно, вертикально до місця кріплення гнучкого елемента на каркасі з віссю обертання, що паралельна одночасно площині стелі і площині стіни, до якої він прилягає, другий та третій ролики встановлені на стелі з віссю обертання, що перпендикулярна площині стелі. Причому кожний третій ролик встановлений з можливістю одночасної взаємодії з двома гнучкими елементами, а четвертий ролик встановлений на стелі над одним із боків каркаса з віссю обертання, що паралельна одночасно площині стелі і площині стіни, до якої він прилягає, при цьому четвертий ролик встановлений з можливістю одночасної взаємодії з чотирма гнучкими елементами, крім того довжина кожного гнучкого елемента виконана фіксованою з забезпеченням, переважно, горизонтального розташування каркаса і з неможливістю зміни їх взаємного розташування між собою при взаємодії з четвертим роликом. Гнучкі елементи виконані у вигляді нитки для білизни однакової довжини, а відповідні їм ролики встановлені з забезпеченням симетричної подачі всіх чотирьох нитей для білизни на четвертий ролик. Ролики встановлені з можливістю забезпечення розміщення четвертого ролика і відповідного йому фіксуючого елемента в будь-якому місці UA 106341 C2 (12) UA 106341 C2 вздовж довгого боку каркаса за рахунок зміни їх взаємного розташування і зміни довжини ниток для білизни. UA 106341 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується побутової техніки, а саме пристроїв для сушіння білизни. Відомий пристрій для сушіння білизни, що містить тримачі, пов'язані між собою в єдиний каркас з елементами для розміщення білизни і щонайменше з одною поперечиною, підйомний пристрій з гнучкими елементами, які огинають систему роликів, при цьому гнучкі елементи виконані у вигляді ниток, які виведені по дві на одну сторону каркаса, фіксатор положення каркаса за висотою і противага, причому підйомний пристрій має в своєму складі додаткові ролики для зведення незалежних ниток на один з роликів (див. патент Російської Федерації на корисну модель № 13900, МПК: D 06 F 57/12, 2000 p.). Однак, конструкція цього пристрою зумовлює незручності при його монтажу на місці розташування, наявність дворівчакових роликів забезпечує незручності при натягуванні ниті. Крім того, конструкція пристрою зумовлює необхідність розташування фіксатора виключно навпроти кутку каркасу, що не завжди зручно для користувача, ускладнює маніпулювання каркасом за висотою і розвішування білизни. Задачею створення даного винаходу є створення конструкції пристрою для сушіння білизни, яка дозволяє спростити монтаж на місці розташування з одночасним забезпеченням зручності маніпулювання каркасом за висотою і розвішування білизни. Поставлена задача вирішується за рахунок того, що в пристрої для сушіння білизни, що містить прямокутний каркас з держателями для розвішування білизни, під'ємний пристрій з роликами під установку останніх на стелю приміщення та гнучкими елементами, що виведені на одну сторону каркасу, та фіксуючий елемент, відповідно до винаходу всі ролики виконані однорівчаковими з загальною кількістю одинадцять, а гнучких елементів виконано за кількістю, що відповідає кількості кутів каркасу, причому кожний гнучкий елемент одним кінцем прикріплений в близькості до свого кута каркасу, а іншим кінцем встановлений з спрямованням на взаємодію з фіксуючим елементом за допомогою чотирьох роликів, причому для кожного гнучкого елементу перший ролик встановлений на стелі, переважно, вертикально до місця кріплення гнучкого елементу на каркасі з віссю обертання, що паралельна одночасно площині стелі і площині стіни, до якої він прилягає, другий та третій ролики встановлені на стелі з віссю обертання, що перпендикулярна площині стелі, причому кожний третій ролик встановлений з можливістю одночасної взаємодії з двома гнучкими елементами, а четвертий ролик встановлений на стелі над одним із боків каркасу з віссю обертання, що паралельна одночасно площині стелі і площині стіни, до якої він прилягає, при цьому четвертий ролик встановлений з можливістю одночасної взаємодії з чотирма гнучкими елементами, крім того довжина кожного гнучкого елементу виконана фіксованою з забезпеченням, переважно, горизонтального розташування каркасу і з неможливістю зміни їх взаємного розташування між собою при взаємодії з четвертим роликом. Крім того, пристрій для сушіння білизни може бути виконаний з гнучкими елементами у вигляді ниті для білизни однакової довжини, а відповідні ним ролики можуть бути встановлені з забезпеченням симетричної подачі всіх чотирьох нитей для білизни на четвертий ролик, причому ролики можуть бути встановлені з можливістю забезпечення розміщення четвертого ролика і відповідного йому фіксуючого елементу в будь якому місці вздовж довгого боку каркасу за рахунок зміни їх взаємного розташування і зміни довжини нитей для білизни. Виконання всіх роликів однорівчаковими з загальною кількістю одинадцять, а гнучких елементів - за кількістю, що відповідає кількості кутів каркасу, причому прикріплення кожного гнучкого елементу одним кінцем в близькості до свого кута каркасу, а іншим кінцем встановлення зі спрямованням на взаємодію з фіксуючим елементом за допомогою чотирьох роликів дозволяє спростити конструкцію в цілому, що спрощує монтаж на місці розташування з одночасним забезпеченням зручності маніпулювання каркасом за висотою і розвішування білизни. Встановлення для кожного гнучкого елементу першого ролика на стелі, переважно, вертикально до місця кріплення гнучкого елементу на каркасі з віссю обертання, що паралельна одночасно площині стелі і площині стіни, до якої він прилягає, другого та третього роликів на стелі з віссю обертання, що перпендикулярна площині стелі, причому кожного третього ролика з можливістю одночасної його взаємодії з двома гнучкими елементами, а четвертого ролика - на стелі над одним із боків каркасу з віссю обертання, що паралельна одночасно площині стелі і площині стіни, до якої він прилягає, при цьому встановлення четвертого ролика з можливістю одночасної взаємодії з чотирма гнучкими елементами, крім того виконання довжини кожного гнучкого елементу фіксованою з забезпеченням, переважно, горизонтального розташування каркасу і з неможливістю зміни їх взаємного розташування між собою при взаємодії з четвертим роликом дозволяє забезпечити відносну свободу переміщення місця розташування роликів на стелі в залежності від можливості їх закріплення на ній (наявність порожнин), що спрощує 1 UA 106341 C2 5 10 15 20 25 30 35 40 45 50 монтаж на місці розташування з одночасним забезпеченням зручності маніпулювання каркасом за висотою і розвішування білизни. Використання пропонованого пристрою для сушіння білизни дозволяє забезпечити наступний технічний результат: - спрощується монтаж пристрою на місці розташування; забезпечується монтаж роликів на стелі, яка має порожнини; забезпечується зручність маніпулювання каркасом пристрою за висотою і зручність розвішування білизни. Крім того: - з'являється можливість забезпечення розміщення четвертого ролика і відповідного йому фіксуючого елементу в будь якому місці вздовж боків каркасу; - спрощується процес коригування горизонтального розташування площини каркасу за рахунок переміщення нитей одна відносно іншої. На кресленні схематично представлений пристрій для сушіння білизни, що пропонується. Пристрій для сушіння білизни містить прямокутний каркас 1 з держателями 2 для розвішування білизни, під'ємний пристрій з роликами під установку останніх на стелю З приміщення і гнучкими елементами, що виведені на одну сторону каркасу, та фіксуючий елемент 4. Всі ролики виконані однорівчаковими (загальна кількість: одинадцять). Каркас 1 підвішений на гнучких елементах 5, 6, 7 і 8 - по одному на кожний кут. Кожний гнучкий елемент 5, 6, 7 і 8 іншим кінцем спрямований на взаємодію з фіксуючим елементом 4 спочатку за допомогою чотирьох роликів 9, 10, 11 і 12, відповідно, а потім роликів 13, 14, 15 і 16, також відповідно. З роликів 13 і 16 гнучкі елементи 5 і 8 направлені на ролик 17, а з роликів 14 і 15 гнучкі елементи 6 і 7 направлені на ролик 18, причому з роликів 17 і 18 всі гнучкі елементи 5, 6, 7 і 8 вже зібрані на ролик 19, а далі, утворюючи джгут 20, направлені на фіксуючий елемент 4. Всі ролики закріплені на стелі 3, причому ролики 9, 10, 11, 12 і 19 встановлені з забезпеченням орієнтування їх вісі обертання паралельно одночасно площині стелі 3 і площині стіни, до якої кожний ролик прилягає, а ролики 13, 16, 14, 15, 17 і 18 встановлені на стелі 3 з забезпеченням орієнтування їх вісі обертання перпендикулярно площині стелі 3. Кожний кут каркасу 1 забезпечений м'яким елементом 21. Пристрій для сушіння білизни збирають на місці використання. Ролики 9-19 кріплять до стелі 3 відповідно до креслення, причому в разі, якщо в стелі є порожнини, то ролики можливо переміщувати (наприклад, ролик 13 можуть зміщувати до ролика 9, або до 12, при цьому ролик 16 також зміщують до ролика 12, а ролики 17 і 18 також можливо зміщувати між роликами 13, 16 і роликами 14, 15, що забезпечує відповідне зміщення ролика 19 і фіксуючого елемента 4 вздовж довгого боку прямокутного каркасу 1). Кожний гнучкий елемент 5, 6, 7 і 8 однім кінцем приєднують до кута прямокутного каркасу 1, а далі направляють на фіксуючий елемент 4 спочатку за допомогою чотирьох роликів 9,10, 11 і 12, відповідно, а потім роликів 13, 14, 15 і 16, також відповідно. З роликів 13 і 16 гнучкі елементи 5 і 8 направляють на ролик 17, а з роликів 14 і 15 гнучкі елементи 6 і 7 направляють на ролик 18, причому з роликів 17 і 18 всі гнучкі елементи 5, 6, 7 і 8 збирають на ролик 19, а далі, утворюючи джгут 20 - на фіксуючий елемент 4. Виставляють горизонтальне розташування прямокутного каркасу 1 шляхом витягування гнучких елементів 5, 6, 7 і 8 (в залежності від необхідності), а далі фіксують їх взаємне розташування один до одного шляхом зв'язування вузла (або іншім чином). Вся конструкція під власною вагою може опускатися до низу. При необхідності фіксуючий елемент 4 може бути виконаний у вигляді електродвигуна. Також, при необхідності, фіксуючий елемент 4 може бути розміщений на будь якій стінці приміщення (на довгій чи короткій), в якому встановлюють пристрій. Для цього на стелі 3 проводять відповідне зміщення роликів 9-19 на кут, що кратний 90° по часовій або проти годинникової стрілки зі взаємним збереженням напрямків обертання осей. Необхідний рівень розташування прямокутного каркасу 1 визначають шляхом намотування чи змотування (разом) гнучких елементів 5, 6, 7 і 8 (що утворюють джгут 20) на фіксуючий елемент 4. М'які елементи 21 попереджують пошкодження стіни. Білизну розвішують на держателях 2 в нижньому положенні прямокутного каркасу 1, а процес сушіння здійснюється в його верхньому положенні (прямокутний каркас 1 разом з білизною піднімають до стелі 3). ФОРМУЛА ВИНАХОДУ 55 60 1. Пристрій для сушіння білизни, що містить прямокутний каркас з держаками для розвішування білизни, під'ємний пристрій з роликами під установку останніх на стелю приміщення та гнучкими елементами, що виведені на одну сторону каркаса, та фіксуючий елемент, який відрізняється тим, що всі ролики виконані однорівчаковими з загальною кількістю одинадцять, а гнучких елементів виконано за кількістю, що відповідає кількості кутів каркаса, причому кожний гнучкий 2 UA 106341 C2 5 10 15 20 елемент одним кінцем прикріплений поряд зі своїм кутом каркаса, а іншим кінцем спрямований на взаємодію з фіксуючим елементом за допомогою чотирьох роликів, причому для кожного гнучкого елемента перший ролик встановлений на стелі, переважно, вертикально до місця кріплення гнучкого елемента на каркасі з віссю обертання, що паралельна одночасно площині стелі і площині стіни, до якої він прилягає, другий та третій ролики встановлені на стелі з віссю обертання, що перпендикулярна площині стелі, причому кожний третій ролик встановлений з можливістю одночасної взаємодії з двома гнучкими елементами, а четвертий ролик встановлений на стелі над одним із боків каркаса з віссю обертання, що паралельна одночасно площині стелі і площині стіни, до якої він прилягає, при цьому четвертий ролик встановлений з можливістю одночасної взаємодії з чотирма гнучкими елементами, крім того довжина кожного гнучкого елемента виконана фіксованою з забезпеченням, переважно, горизонтального розташування каркаса і з неможливістю зміни їх взаємного розташування між собою при взаємодії з четвертим роликом. 2. Пристрій для сушіння білизни за п. 1, який відрізняється тим, що гнучкі елементи виконані у вигляді нитки для білизни однакової довжини, а відповідні їм ролики встановлені з забезпеченням симетричної подачі всіх чотирьох нитей для білизни на четвертий ролик. 3. Пристрій для сушіння білизни за п. 1, який відрізняється тим, що ролики встановлені з можливістю забезпечення розміщення четвертого ролика і відповідного йому фіксуючого елемента в будь-якому місці вздовж довгого боку каркаса за рахунок зміни їх взаємного розташування і зміни довжини ниток для білизни. 3 UA 106341 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
