Безлюфтова хрестово-кулісна пружинна муфта

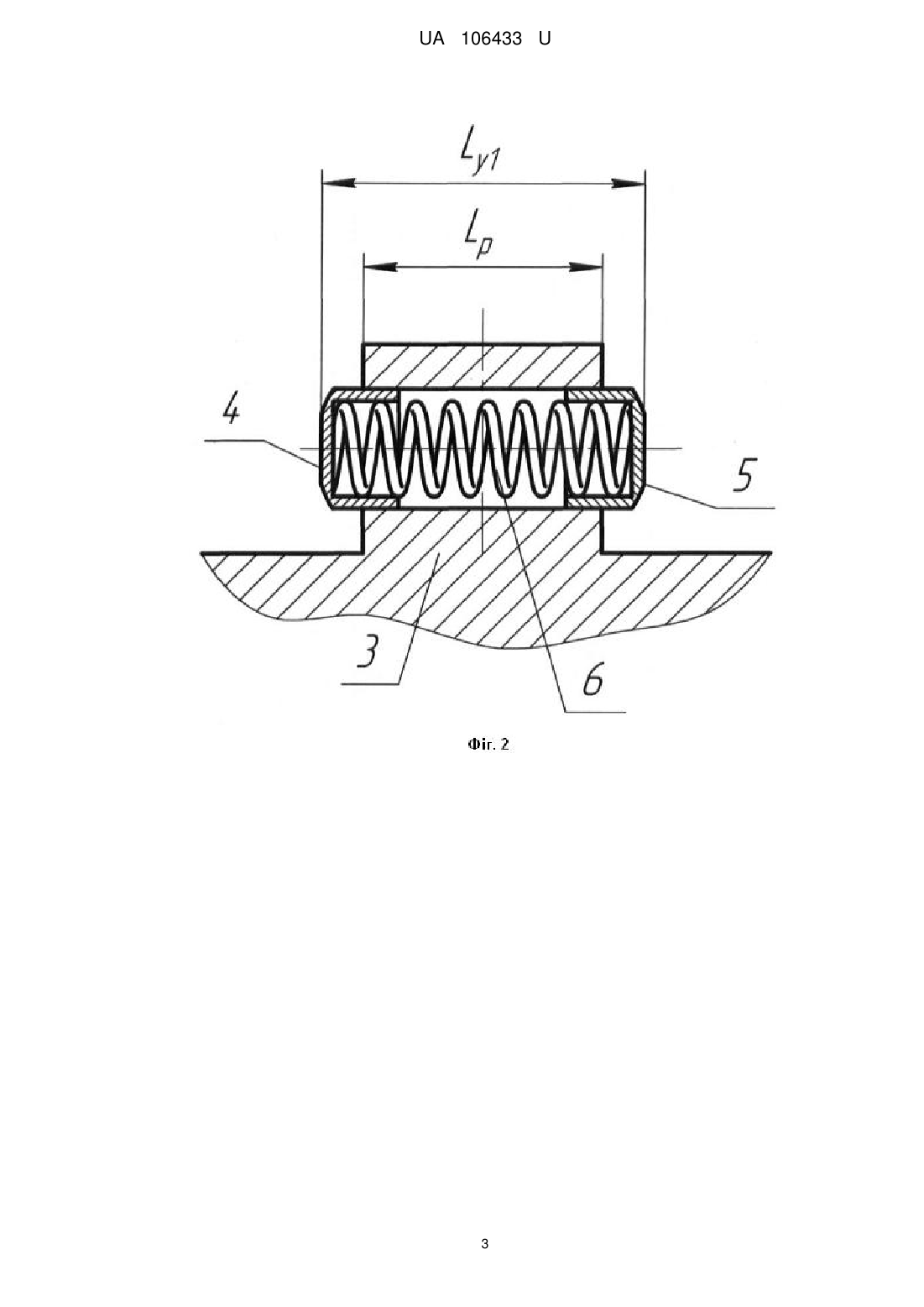

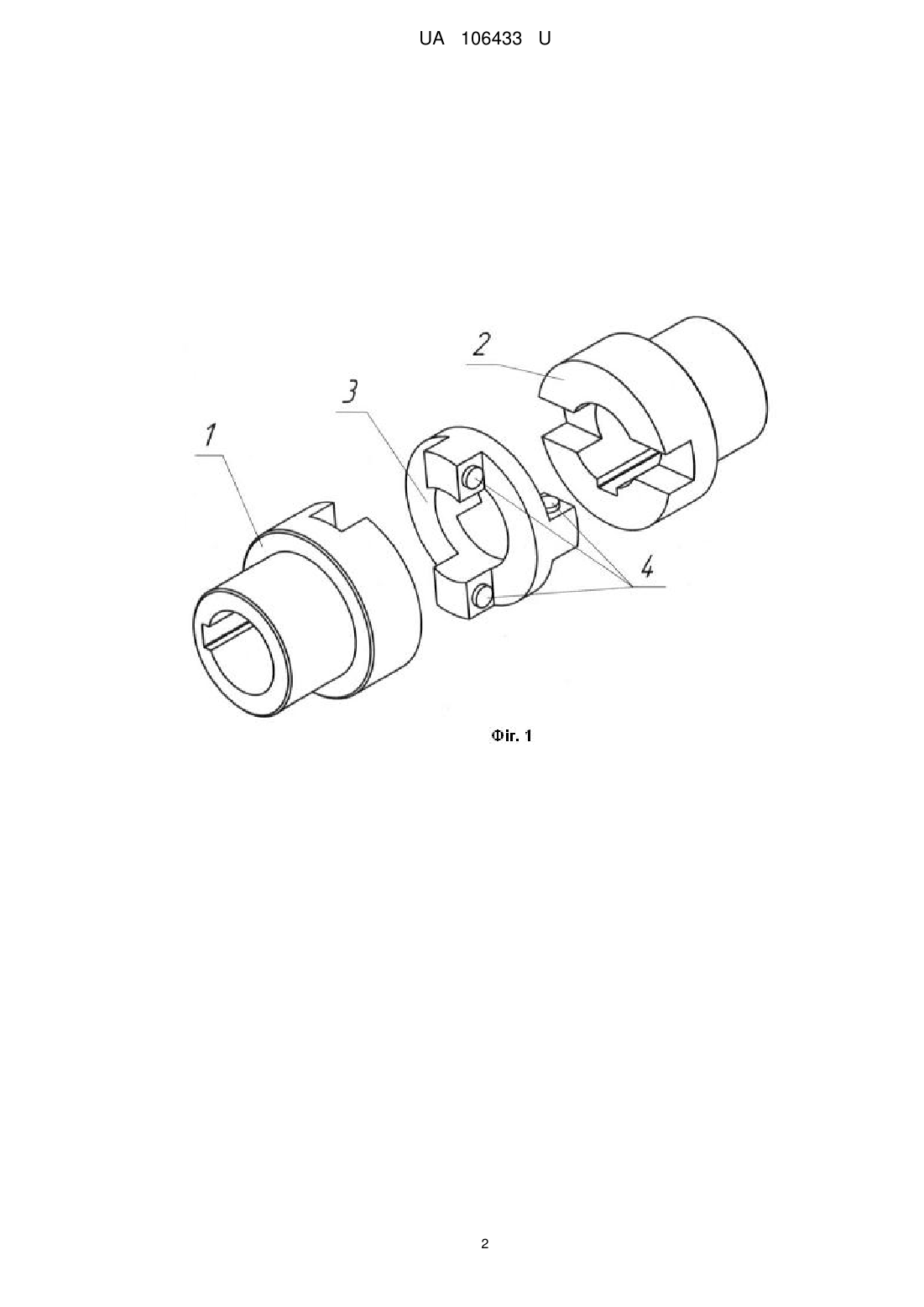

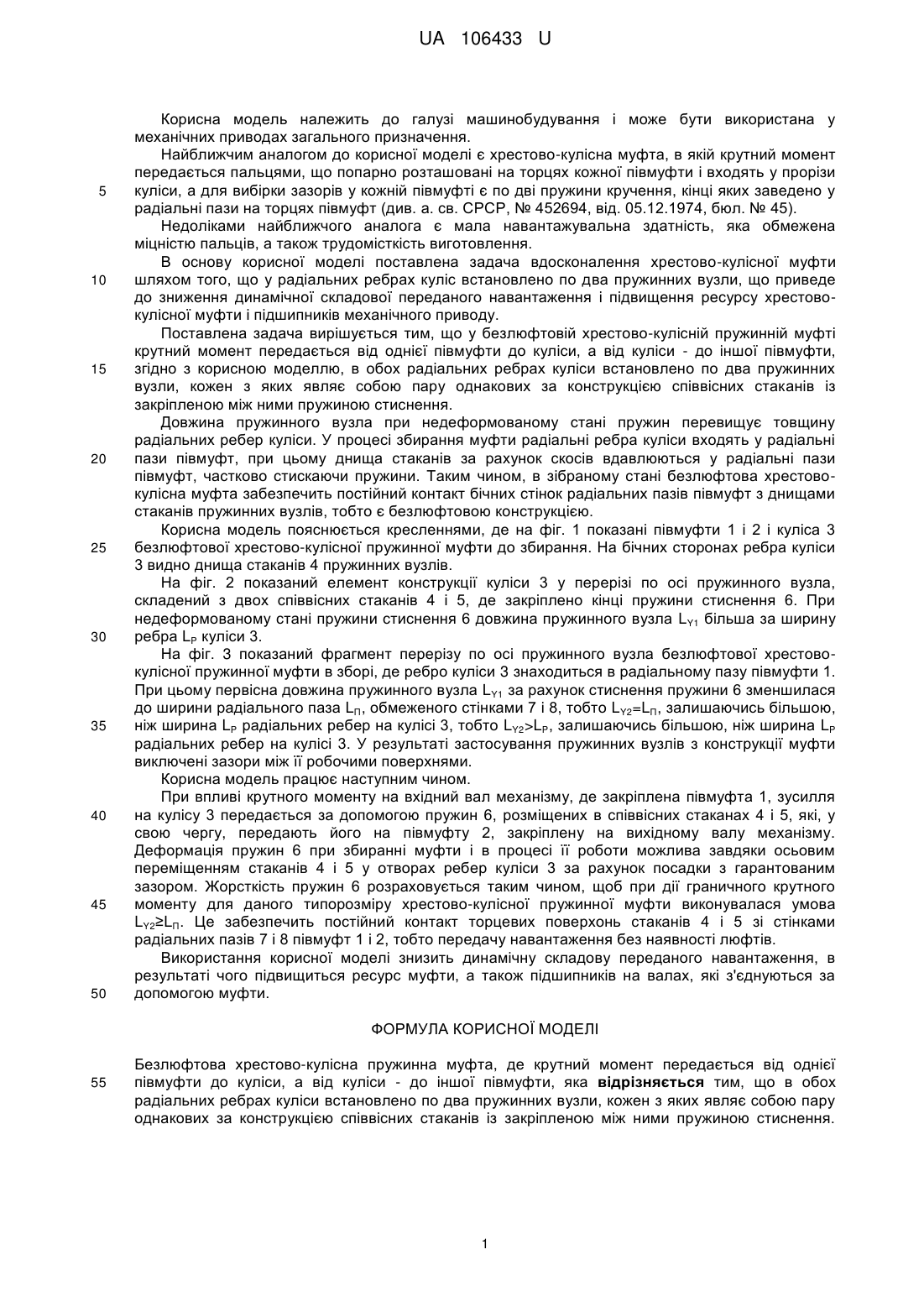

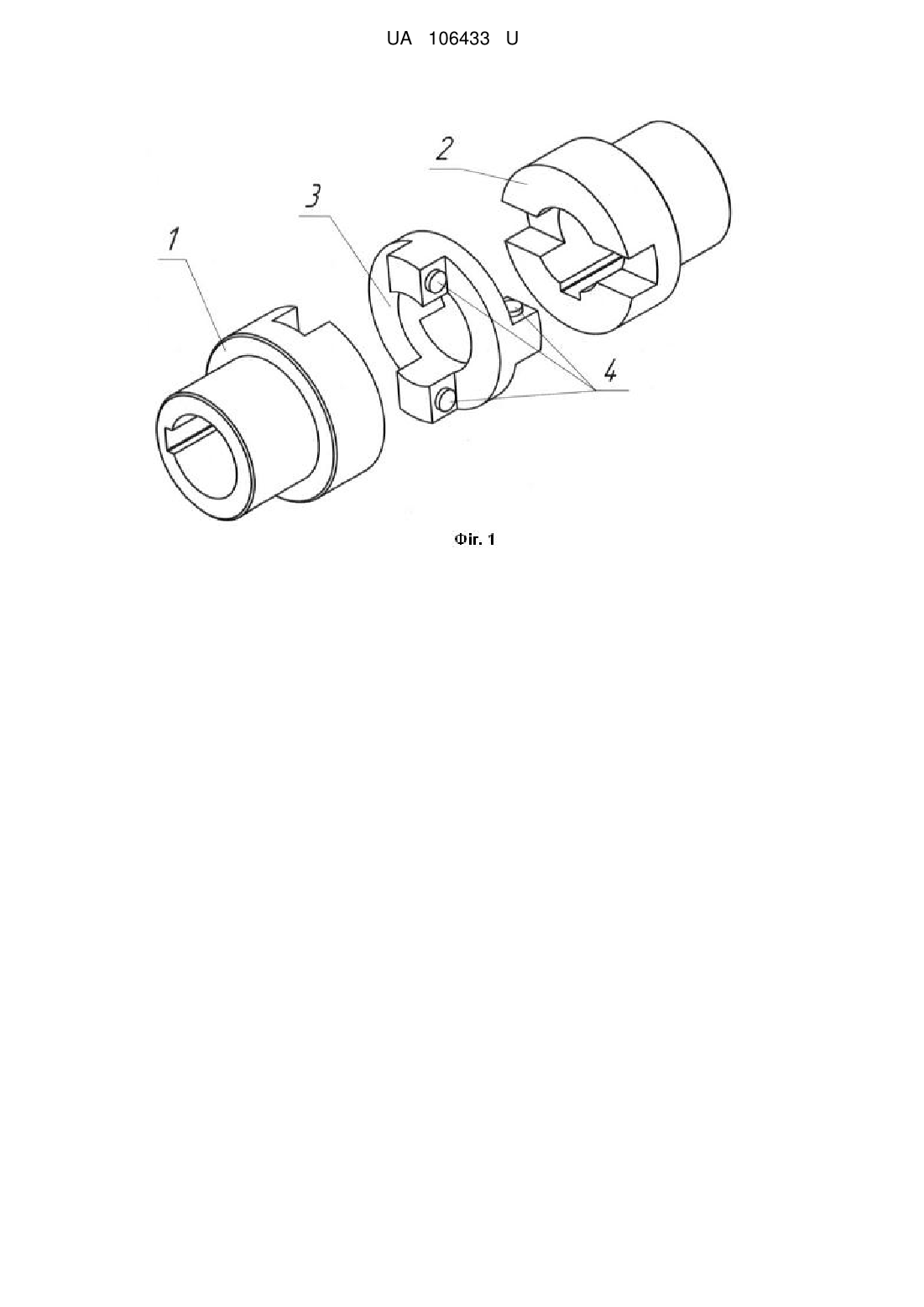

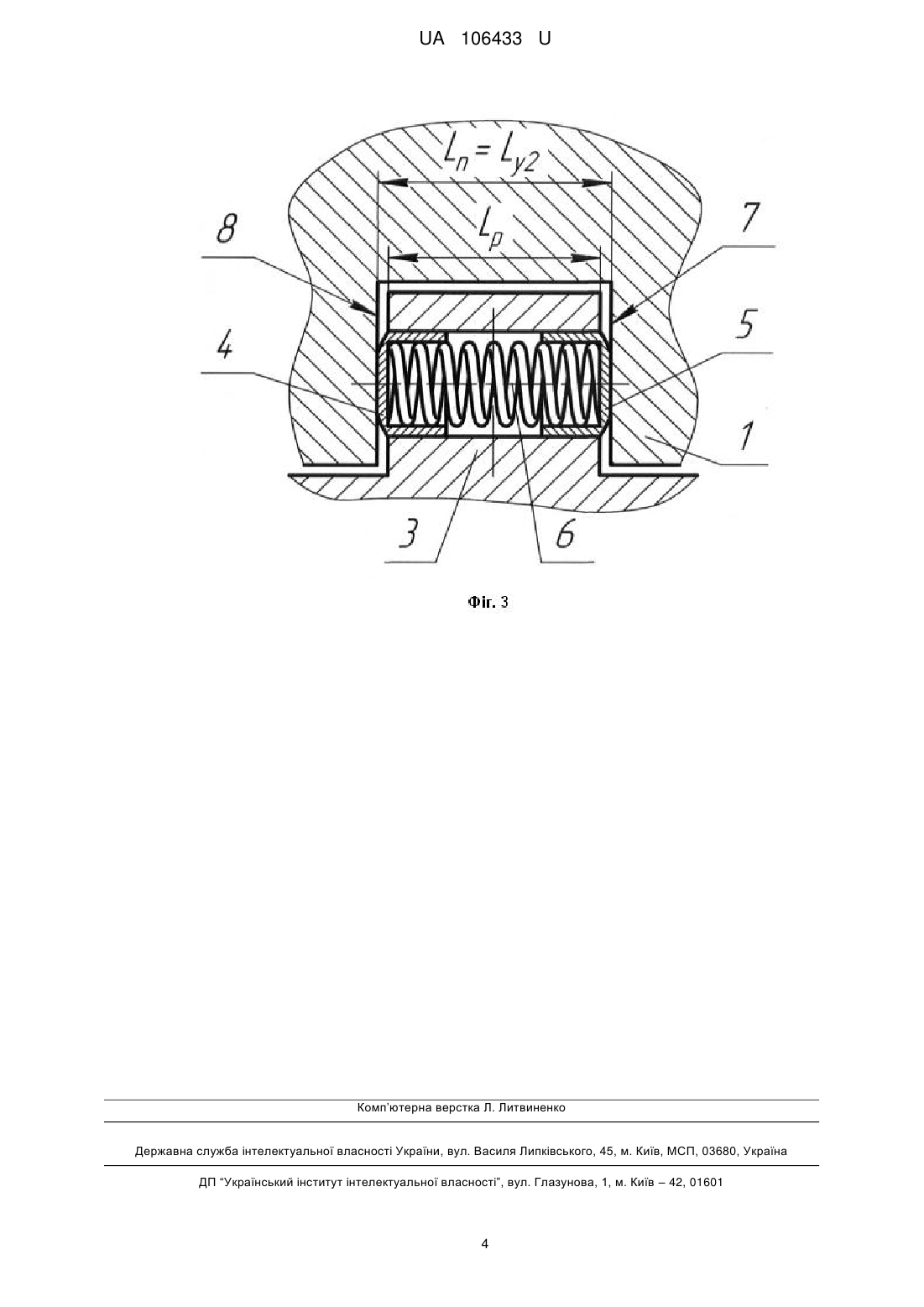

Реферат: Безлюфтова хрестово-кулісна пружинна муфта, де крутний момент передається від однієї півмуфти до куліси, а від куліси - до іншої півмуфти. В обох радіальних ребрах куліси встановлено по два пружинних вузли. Кожен з вузлів являє собою пару однакових за конструкцією співвісних стаканів із закріпленою між ними пружиною стиснення. UA 106433 U (12) UA 106433 U UA 106433 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі машинобудування і може бути використана у механічних приводах загального призначення. Найближчим аналогом до корисної моделі є хрестово-кулісна муфта, в якій крутний момент передається пальцями, що попарно розташовані на торцях кожної півмуфти і входять у прорізи куліси, а для вибірки зазорів у кожній півмуфті є по дві пружини кручення, кінці яких заведено у радіальні пази на торцях півмуфт (див. а. св. СРСР, № 452694, від. 05.12.1974, бюл. № 45). Недоліками найближчого аналога є мала навантажувальна здатність, яка обмежена міцністю пальців, а також трудомісткість виготовлення. В основу корисної моделі поставлена задача вдосконалення хрестово-кулісної муфти шляхом того, що у радіальних ребрах куліс встановлено по два пружинних вузли, що приведе до зниження динамічної складової переданого навантаження і підвищення ресурсу хрестовокулісної муфти і підшипників механічного приводу. Поставлена задача вирішується тим, що у безлюфтовій хрестово-кулісній пружинній муфті крутний момент передається від однієї півмуфти до куліси, а від куліси - до іншої півмуфти, згідно з корисною моделлю, в обох радіальних ребрах куліси встановлено по два пружинних вузли, кожен з яких являє собою пару однакових за конструкцією співвісних стаканів із закріпленою між ними пружиною стиснення. Довжина пружинного вузла при недеформованому стані пружин перевищує товщину радіальних ребер куліси. У процесі збирання муфти радіальні ребра куліси входять у радіальні пази півмуфт, при цьому днища стаканів за рахунок скосів вдавлюються у радіальні пази півмуфт, частково стискаючи пружини. Таким чином, в зібраному стані безлюфтова хрестовокулісна муфта забезпечить постійний контакт бічних стінок радіальних пазів півмуфт з днищами стаканів пружинних вузлів, тобто є безлюфтовою конструкцією. Корисна модель пояснюється кресленнями, де на фіг. 1 показані півмуфти 1 і 2 і куліса 3 безлюфтової хрестово-кулісної пружинної муфти до збирання. На бічних сторонах ребра куліси 3 видно днища стаканів 4 пружинних вузлів. На фіг. 2 показаний елемент конструкції куліси 3 у перерізі по осі пружинного вузла, складений з двох співвісних стаканів 4 і 5, де закріплено кінці пружини стиснення 6. При недеформованому стані пружини стиснення 6 довжина пружинного вузла LY1 більша за ширину ребра LP куліси 3. На фіг. 3 показаний фрагмент перерізу по осі пружинного вузла безлюфтової хрестовокулісної пружинної муфти в зборі, де ребро куліси 3 знаходиться в радіальному пазу півмуфти 1. При цьому первісна довжина пружинного вузла LY1 за рахунок стиснення пружини 6 зменшилася до ширини радіального паза LП, обмеженого стінками 7 і 8, тобто LY2=LП, залишаючись більшою, ніж ширина LP радіальних ребер на кулісі 3, тобто LY2>LP, залишаючись більшою, ніж ширина LP радіальних ребер на кулісі 3. У результаті застосування пружинних вузлів з конструкції муфти виключені зазори між її робочими поверхнями. Корисна модель працює наступним чином. При впливі крутного моменту на вхідний вал механізму, де закріплена півмуфта 1, зусилля на кулісу 3 передається за допомогою пружин 6, розміщених в співвісних стаканах 4 і 5, які, у свою чергу, передають його на півмуфту 2, закріплену на вихідному валу механізму. Деформація пружин 6 при збиранні муфти і в процесі її роботи можлива завдяки осьовим переміщенням стаканів 4 і 5 у отворах ребер куліси 3 за рахунок посадки з гарантованим зазором. Жорсткість пружин 6 розраховується таким чином, щоб при дії граничного крутного моменту для даного типорозміру хрестово-кулісної пружинної муфти виконувалася умова LY2≥LП. Це забезпечить постійний контакт торцевих поверхонь стаканів 4 і 5 зі стінками радіальних пазів 7 і 8 півмуфт 1 і 2, тобто передачу навантаження без наявності люфтів. Використання корисної моделі знизить динамічну складову переданого навантаження, в результаті чого підвищиться ресурс муфти, а також підшипників на валах, які з'єднуються за допомогою муфти. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Безлюфтова хрестово-кулісна пружинна муфта, де крутний момент передається від однієї півмуфти до куліси, а від куліси - до іншої півмуфти, яка відрізняється тим, що в обох радіальних ребрах куліси встановлено по два пружинних вузли, кожен з яких являє собою пару однакових за конструкцією співвісних стаканів із закріпленою між ними пружиною стиснення. 1 UA 106433 U 2 UA 106433 U 3 UA 106433 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
