Спосіб розробки рудних родовищ

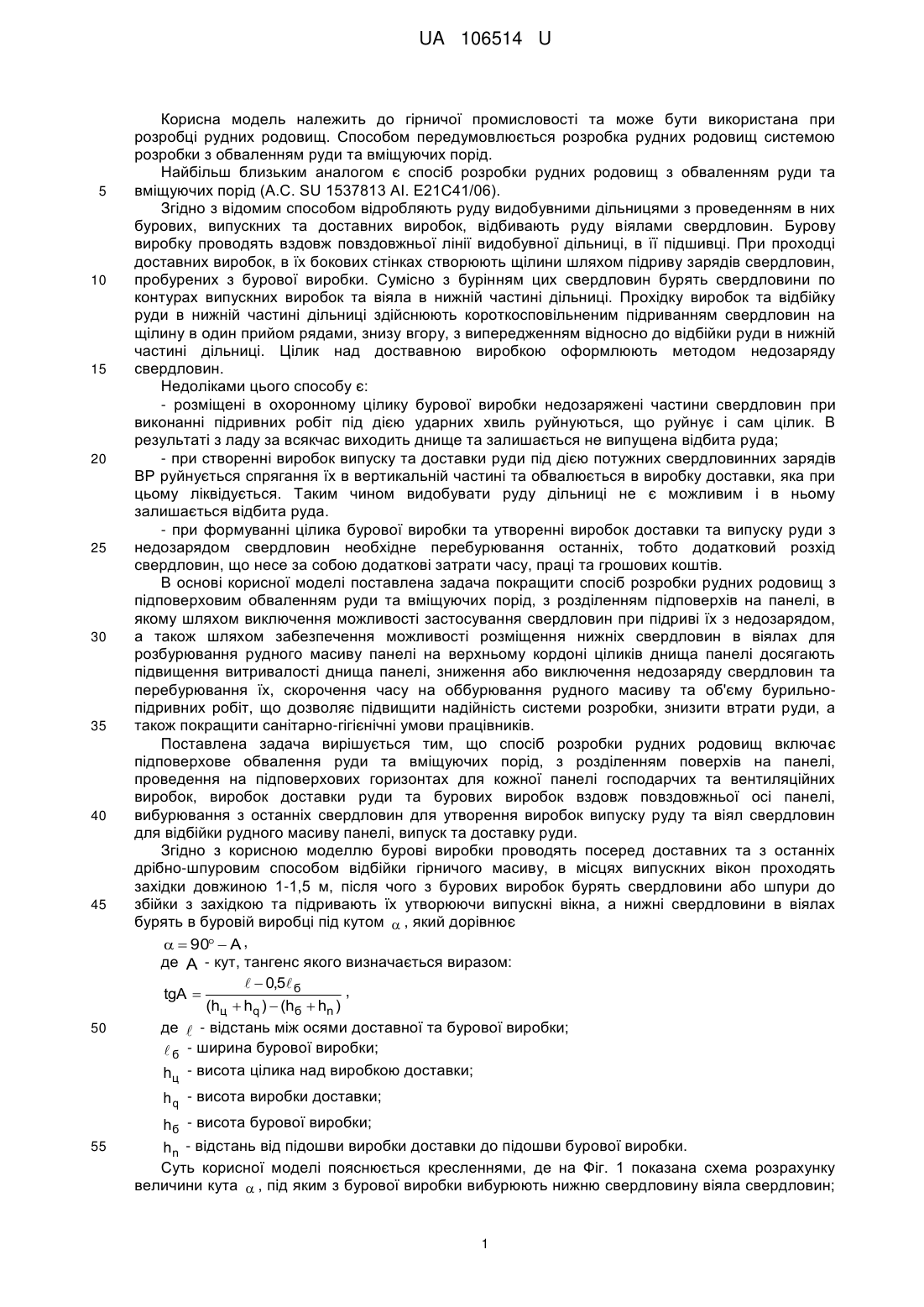

Реферат: Спосіб розробки рудних родовищ включає підповерхове обвалення руди та вміщуючих порід, з розділенням поверхів на панелі, проведення на підповерхових горизонтах для кожної панелі господарчих та вентиляційних виробок, виробок доставки руди та бурових виробок вздовж повздовжньої осі панелі, вибурювання з останніх свердловин для утворення виробок випуску руди та віял свердловин для відбійки рудного масиву панелі, випуск та доставку руди. Бурові виробки проводять між доставними та з останніх дрібношпуровим способом відбійки гірничого масиву, в місцях випускних вікон проходять західки довжиною 1-1,5 м, після чого з бурових виробок бурять свердловини або шпури зі збійкою з заходкою та підривають їх утворюючи випускні вікна, а нижні свердловини в віялах бурять в буровій виробці під кутами  . UA 106514 U (12) UA 106514 U UA 106514 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до гірничої промисловості та може бути використана при розробці рудних родовищ. Способом передумовлюється розробка рудних родовищ системою розробки з обваленням руди та вміщуючих порід. Найбільш близьким аналогом є спосіб розробки рудних родовищ з обваленням руди та вміщуючих порід (А.С. SU 1537813 АІ. Е21С41/06). Згідно з відомим способом відробляють руду видобувними дільницями з проведенням в них бурових, випускних та доставних виробок, відбивають руду віялами свердловин. Бурову виробку проводять вздовж повздовжньої лінії видобувної дільниці, в її підшивці. При проходці доставних виробок, в їх бокових стінках створюють щілини шляхом підриву зарядів свердловин, пробурених з бурової виробки. Сумісно з бурінням цих свердловин бурять свердловини по контурах випускних виробок та віяла в нижній частині дільниці. Прохідку виробок та відбійку руди в нижній частині дільниці здійснюють короткосповільненим підриванням свердловин на щілину в один прийом рядами, знизу вгору, з випередженням відносно до відбійки руди в нижній частині дільниці. Цілик над доствавною виробкою оформлюють методом недозаряду свердловин. Недоліками цього способу є: - розміщені в охоронному цілику бурової виробки недозаряжені частини свердловин при виконанні підривних робіт під дією ударних хвиль руйнуються, що руйнує і сам цілик. В результаті з ладу за всякчас виходить днище та залишається не випущена відбита руда; - при створенні виробок випуску та доставки руди під дією потужних свердловинних зарядів ВР руйнується спрягання їх в вертикальній частині та обвалюється в виробку доставки, яка при цьому ліквідується. Таким чином видобувати руду дільниці не є можливим і в ньому залишається відбита руда. - при формуванні цілика бурової виробки та утворенні виробок доставки та випуску руди з недозарядом свердловин необхідне перебурювання останніх, тобто додатковий розхід свердловин, що несе за собою додаткові затрати часу, праці та грошових коштів. В основі корисної моделі поставлена задача покращити спосіб розробки рудних родовищ з підповерховим обваленням руди та вміщуючих порід, з розділенням підповерхів на панелі, в якому шляхом виключення можливості застосування свердловин при підриві їх з недозарядом, а також шляхом забезпечення можливості розміщення нижніх свердловин в віялах для розбурювання рудного масиву панелі на верхньому кордоні ціликів днища панелі досягають підвищення витривалості днища панелі, зниження або виключення недозаряду свердловин та перебурювання їх, скорочення часу на оббурювання рудного масиву та об'єму бурильнопідривних робіт, що дозволяє підвищити надійність системи розробки, знизити втрати руди, а також покращити санітарно-гігієнічні умови працівників. Поставлена задача вирішується тим, що спосіб розробки рудних родовищ включає підповерхове обвалення руди та вміщуючих порід, з розділенням поверхів на панелі, проведення на підповерхових горизонтах для кожної панелі господарчих та вентиляційних виробок, виробок доставки руди та бурових виробок вздовж повздовжньої осі панелі, вибурювання з останніх свердловин для утворення виробок випуску руду та віял свердловин для відбійки рудного масиву панелі, випуск та доставку руди. Згідно з корисною моделлю бурові виробки проводять посеред доставних та з останніх дрібно-шпуровим способом відбійки гірничого масиву, в місцях випускних вікон проходять західки довжиною 1-1,5 м, після чого з бурових виробок бурять свердловини або шпури до збійки з західкою та підривають їх утворюючи випускні вікна, а нижні свердловини в віялах бурять в буровій виробці під кутом  , який дорівнює   90  A , де A - кут, тангенс якого визначається виразом:   0,5 б , tgA  (hц  hq )  (hб  hn ) де  - відстань між осями доставної та бурової виробки;  б - ширина бурової виробки; hц - висота цілика над виробкою доставки; h q - висота виробки доставки; 55 h б - висота бурової виробки; hn - відстань від підошви виробки доставки до підошви бурової виробки. Суть корисної моделі пояснюється кресленнями, де на Фіг. 1 показана схема розрахунку величини кута  , під яким з бурової виробки вибурюють нижню свердловину віяла свердловин; 1 UA 106514 U 5 10 15 20 25 на Фіг. 2 - зображені розрізи бурової та доставної виробок з пробуреними свердловинами для відбійки рудного масиву та свердловинами, пробуреними до заходки, пройденої з доставної виробки; на Фіг. 3 - зображена мить після відбійки рудного масиву з утворенням випускної виробки. На Фіг. 1-3 вказані. 1. Виробка доставки. 2. Бурова виробка. 3. Західка, пройдена з доставної виробки. 4. Свердловини, пробурені з бурової виробки для оформлення випускного вікна. 5. Нижня свердловина в віялі свердловин. 6. Свердловини, для відбійки рудного масиву. 7. Випускне вікно. 8. Цілик над виробкою доставки руди. 9. Спрягання виробки доставки руди 1 з випускним вікном 7. 10. Відбита руда. Реалізація запропонованого способу полягає в наступному. Для відробки частини родовища - панелі проводять комплекс господарчих виробок, вентиляційних виробок. З господарчих виробок проводять виробки доставки руди 1, бурові виробки 2, з виробок доставки руди 1 довжиною 1-1,5 м проводять західки 3. Потім з бурових виробок 2 вибурюють свердловини 5, 6 для відбійки рудного масиву та свердловини 4 для оформлення випускного вікна 7. Нижні свердловини в віялах бурять в буровій виробці під кутами  , які дорівнюють   90  A , де A - кут, тангенс якого визначається виразом:   0,5 б tgA  (hц  h q )  (hб  hn ) , де  - відстань між осями доставної та бурової виробки;  б - ширина бурової виробки; h ц - висота цілика над виробкою доставки; hq 30 35 40 - висота виробки доставки; h б - висота бурової виробки; hn - відстань від підошви виробки доставки до підошви бурової виробки. Після підривання свердловин 5, 6 та 4 відбивається рудний масив панелі та одночасно оформлюється випускне вікно 7. При цьому забезпечується цілісність ціликів над виробками доставки руди 8 спрягань 9 доставної виробки 1 з випускним вікном 7. Відбиту руду 10 за допомогою випускних та доставних механізмів (наприклад, скреперних установок) випускають та доставляють до місць розвантаження. Застосування запропонованої системи розробки рудних родовищ з обваленням руди та вміщуючих порід дозволяє підвищити витривалість днища панелі, знизити та виключити переборювання свердловин, скоротити час на розбурювання рудного масиву, а також скоротити об'єм буропідривних робіт, що забезпечує підвищення надійності системи розробки, зниження втрат руди та покращення умов праці гірничих працівників. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Спосіб розробки рудних родовищ, що включає підповерхове обвалення руди та вміщуючих порід, з розділенням поверхів на панелі, проведення на підповерхових горизонтах для кожної панелі господарчих та вентиляційних виробок, виробок доставки руди та бурових виробок вздовж повздовжньої осі панелі, вибурювання з останніх свердловин для утворення виробок випуску руду та віял свердловин для відбійки рудного масиву панелі, випуск та доставку руди, який відрізняється тим, що бурові виробки проводять між доставними та з останніх дрібношпуровим способом відбійки гірничого масиву, в місцях випускних вікон проходять західки довжиною 1-1,5 м, після чого з бурових виробок бурять свердловини або шпури зі збійкою з західкою та підривають їх утворюючи випускні вікна, а нижні свердловини в віялах бурять в буровій виробці під кутами  , які дорівнюють   90  A , де A - кут, тангенс якого визначається виразом: 2 UA 106514 U tgA    0,5 б , (hц  hq )  (hб  hn ) де  - відстань між осями доставної та бурової виробки;  б - ширина бурової виробки; h ц - висота цілика над виробкою доставки; 5 h q - висота виробки доставки; h б - висота бурової виробки; h n - відстань від підошви виробки доставки до підошви бурової виробки. 3 UA 106514 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
