Пожежний лом

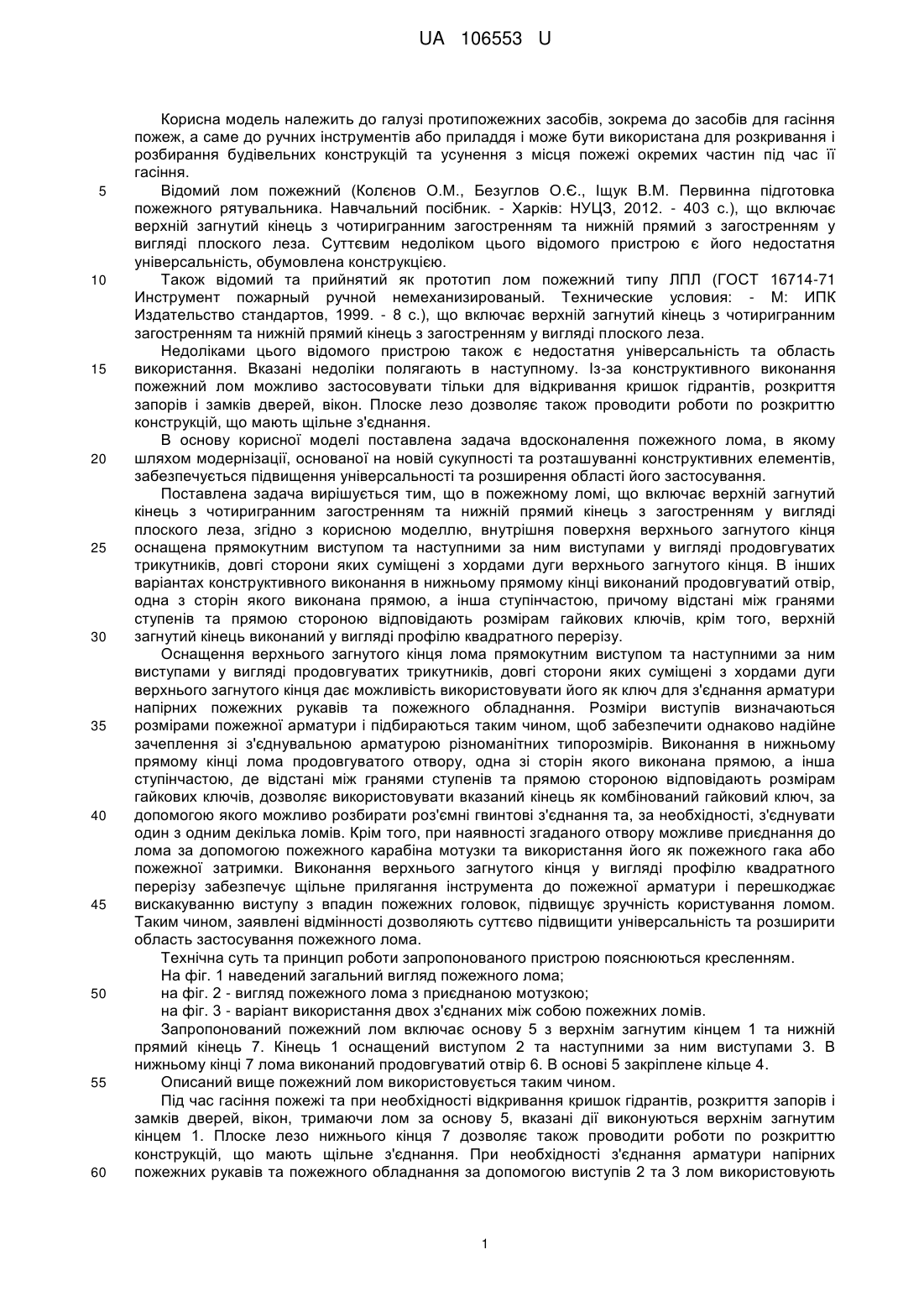

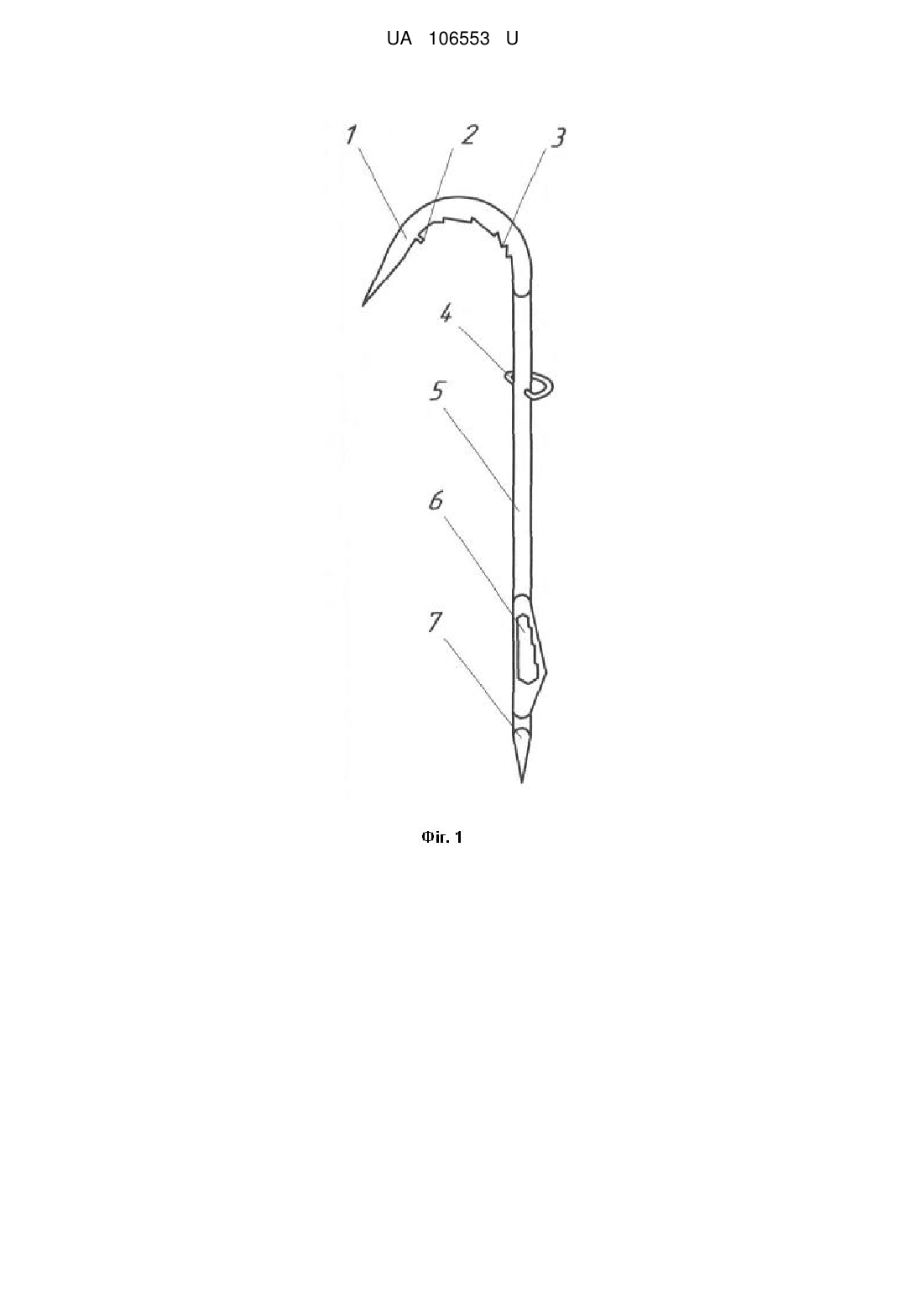

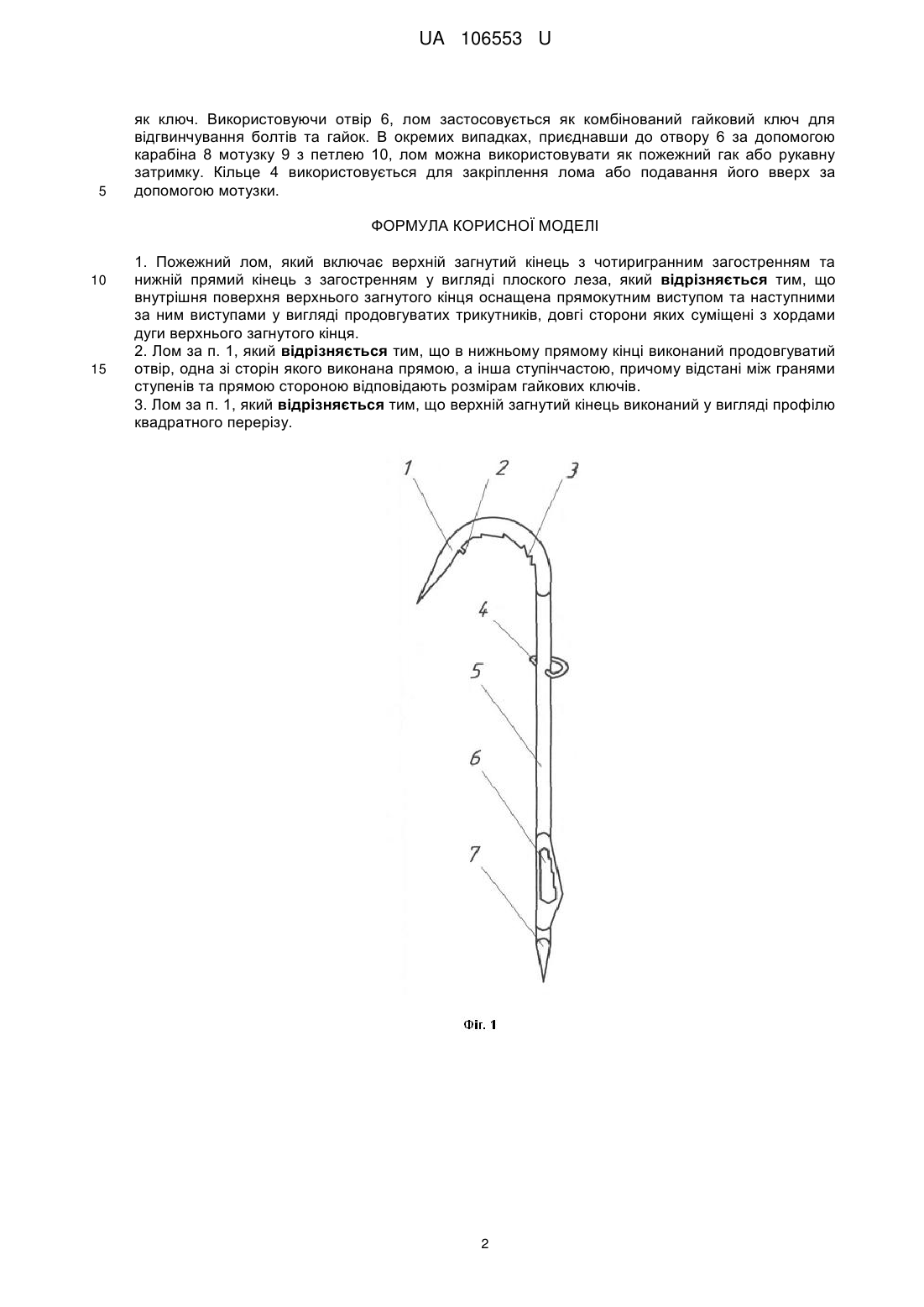

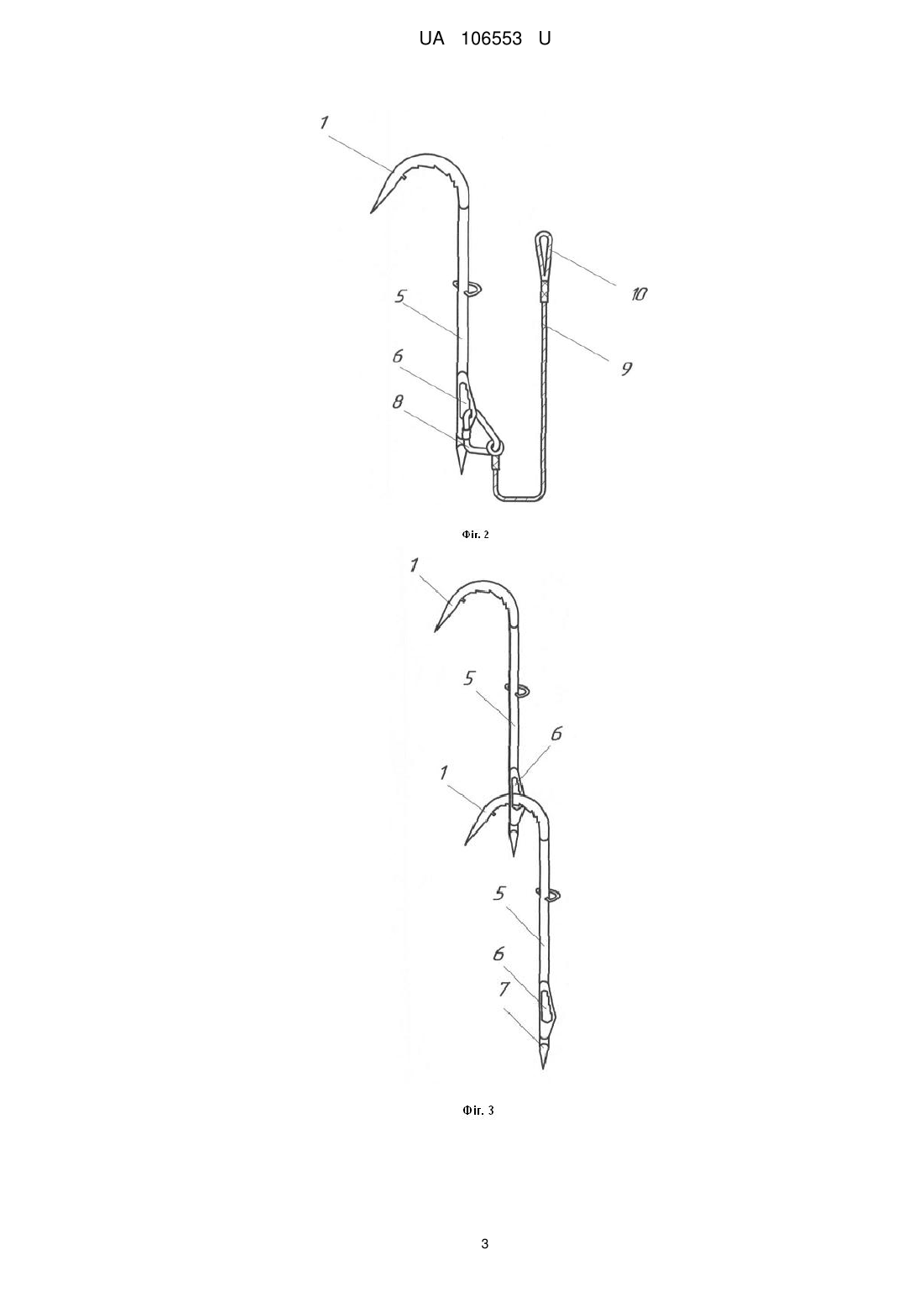

Реферат: UA 106553 U UA 106553 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі протипожежних засобів, зокрема до засобів для гасіння пожеж, а саме до ручних інструментів або приладдя і може бути використана для розкривання і розбирання будівельних конструкцій та усунення з місця пожежі окремих частин під час її гасіння. Відомий лом пожежний (Колєнов О.М., Безуглов О.Є., Іщук В.М. Первинна підготовка пожежного рятувальника. Навчальний посібник. - Харків: НУЦЗ, 2012. - 403 с.), що включає верхній загнутий кінець з чотиригранним загостренням та нижній прямий з загостренням у вигляді плоского леза. Суттєвим недоліком цього відомого пристрою є його недостатня універсальність, обумовлена конструкцією. Також відомий та прийнятий як прототип лом пожежний типу ЛПЛ (ГОСТ 16714-71 Инструмент пожарный ручной немеханизированый. Технические условия: - М: ИПК Издательство стандартов, 1999. - 8 с.), що включає верхній загнутий кінець з чотиригранним загостренням та нижній прямий кінець з загостренням у вигляді плоского леза. Недоліками цього відомого пристрою також є недостатня універсальність та область використання. Вказані недоліки полягають в наступному. Із-за конструктивного виконання пожежний лом можливо застосовувати тільки для відкривання кришок гідрантів, розкриття запорів і замків дверей, вікон. Плоске лезо дозволяє також проводити роботи по розкриттю конструкцій, що мають щільне з'єднання. В основу корисної моделі поставлена задача вдосконалення пожежного лома, в якому шляхом модернізації, основаної на новій сукупності та розташуванні конструктивних елементів, забезпечується підвищення універсальності та розширення області його застосування. Поставлена задача вирішується тим, що в пожежному ломі, що включає верхній загнутий кінець з чотиригранним загостренням та нижній прямий кінець з загостренням у вигляді плоского леза, згідно з корисною моделлю, внутрішня поверхня верхнього загнутого кінця оснащена прямокутним виступом та наступними за ним виступами у вигляді продовгуватих трикутників, довгі сторони яких суміщені з хордами дуги верхнього загнутого кінця. В інших варіантах конструктивного виконання в нижньому прямому кінці виконаний продовгуватий отвір, одна з сторін якого виконана прямою, а інша ступінчастою, причому відстані між гранями ступенів та прямою стороною відповідають розмірам гайкових ключів, крім того, верхній загнутий кінець виконаний у вигляді профілю квадратного перерізу. Оснащення верхнього загнутого кінця лома прямокутним виступом та наступними за ним виступами у вигляді продовгуватих трикутників, довгі сторони яких суміщені з хордами дуги верхнього загнутого кінця дає можливість використовувати його як ключ для з'єднання арматури напірних пожежних рукавів та пожежного обладнання. Розміри виступів визначаються розмірами пожежної арматури і підбираються таким чином, щоб забезпечити однаково надійне зачеплення зі з'єднувальною арматурою різноманітних типорозмірів. Виконання в нижньому прямому кінці лома продовгуватого отвору, одна зі сторін якого виконана прямою, а інша ступінчастою, де відстані між гранями ступенів та прямою стороною відповідають розмірам гайкових ключів, дозволяє використовувати вказаний кінець як комбінований гайковий ключ, за допомогою якого можливо розбирати роз'ємні гвинтові з'єднання та, за необхідності, з'єднувати один з одним декілька ломів. Крім того, при наявності згаданого отвору можливе приєднання до лома за допомогою пожежного карабіна мотузки та використання його як пожежного гака або пожежної затримки. Виконання верхнього загнутого кінця у вигляді профілю квадратного перерізу забезпечує щільне прилягання інструмента до пожежної арматури і перешкоджає вискакуванню виступу з впадин пожежних головок, підвищує зручність користування ломом. Таким чином, заявлені відмінності дозволяють суттєво підвищити універсальність та розширити область застосування пожежного лома. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На фіг. 1 наведений загальний вигляд пожежного лома; на фіг. 2 - вигляд пожежного лома з приєднаною мотузкою; на фіг. 3 - варіант використання двох з'єднаних між собою пожежних ломів. Запропонований пожежний лом включає основу 5 з верхнім загнутим кінцем 1 та нижній прямий кінець 7. Кінець 1 оснащений виступом 2 та наступними за ним виступами 3. В нижньому кінці 7 лома виконаний продовгуватий отвір 6. В основі 5 закріплене кільце 4. Описаний вище пожежний лом використовується таким чином. Під час гасіння пожежі та при необхідності відкривання кришок гідрантів, розкриття запорів і замків дверей, вікон, тримаючи лом за основу 5, вказані дії виконуються верхнім загнутим кінцем 1. Плоске лезо нижнього кінця 7 дозволяє також проводити роботи по розкриттю конструкцій, що мають щільне з'єднання. При необхідності з'єднання арматури напірних пожежних рукавів та пожежного обладнання за допомогою виступів 2 та 3 лом використовують 1 UA 106553 U 5 як ключ. Використовуючи отвір 6, лом застосовується як комбінований гайковий ключ для відгвинчування болтів та гайок. В окремих випадках, приєднавши до отвору 6 за допомогою карабіна 8 мотузку 9 з петлею 10, лом можна використовувати як пожежний гак або рукавну затримку. Кільце 4 використовується для закріплення лома або подавання його вверх за допомогою мотузки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Пожежний лом, який включає верхній загнутий кінець з чотиригранним загостренням та нижній прямий кінець з загостренням у вигляді плоского леза, який відрізняється тим, що внутрішня поверхня верхнього загнутого кінця оснащена прямокутним виступом та наступними за ним виступами у вигляді продовгуватих трикутників, довгі сторони яких суміщені з хордами дуги верхнього загнутого кінця. 2. Лом за п. 1, який відрізняється тим, що в нижньому прямому кінці виконаний продовгуватий отвір, одна зі сторін якого виконана прямою, а інша ступінчастою, причому відстані між гранями ступенів та прямою стороною відповідають розмірам гайкових ключів. 3. Лом за п. 1, який відрізняється тим, що верхній загнутий кінець виконаний у вигляді профілю квадратного перерізу. 2 UA 106553 U 3 UA 106553 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
