Пожежний гак

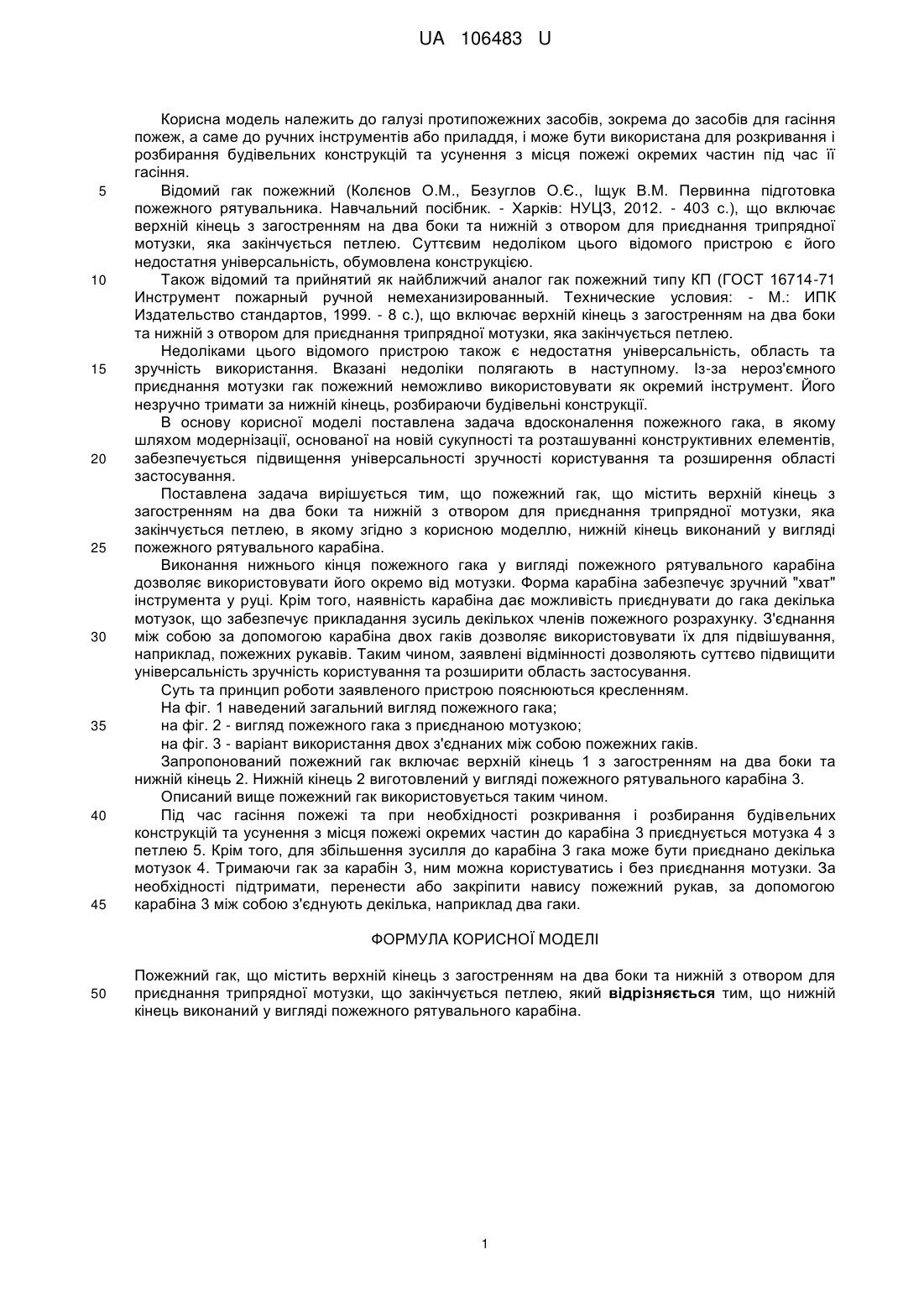

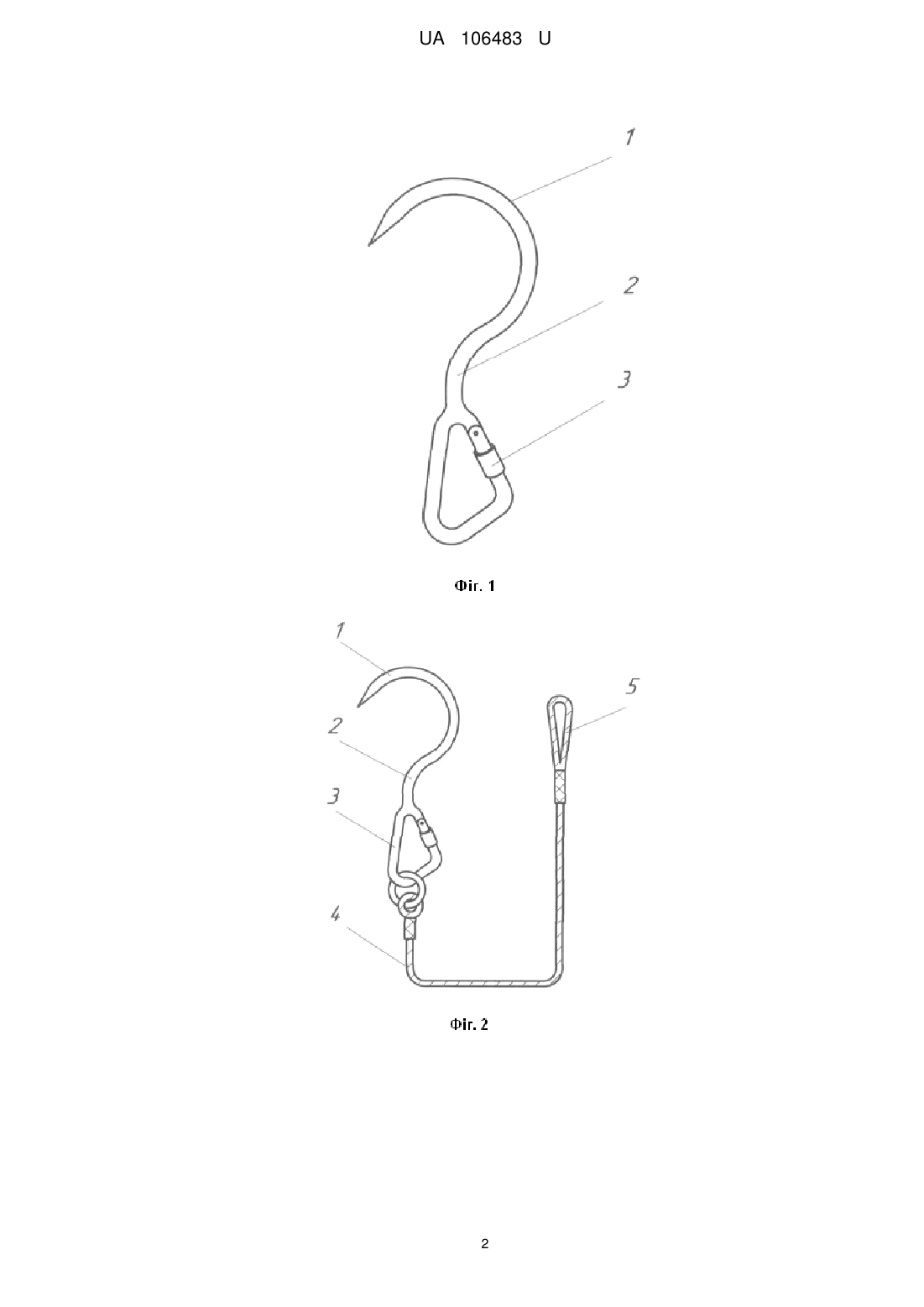

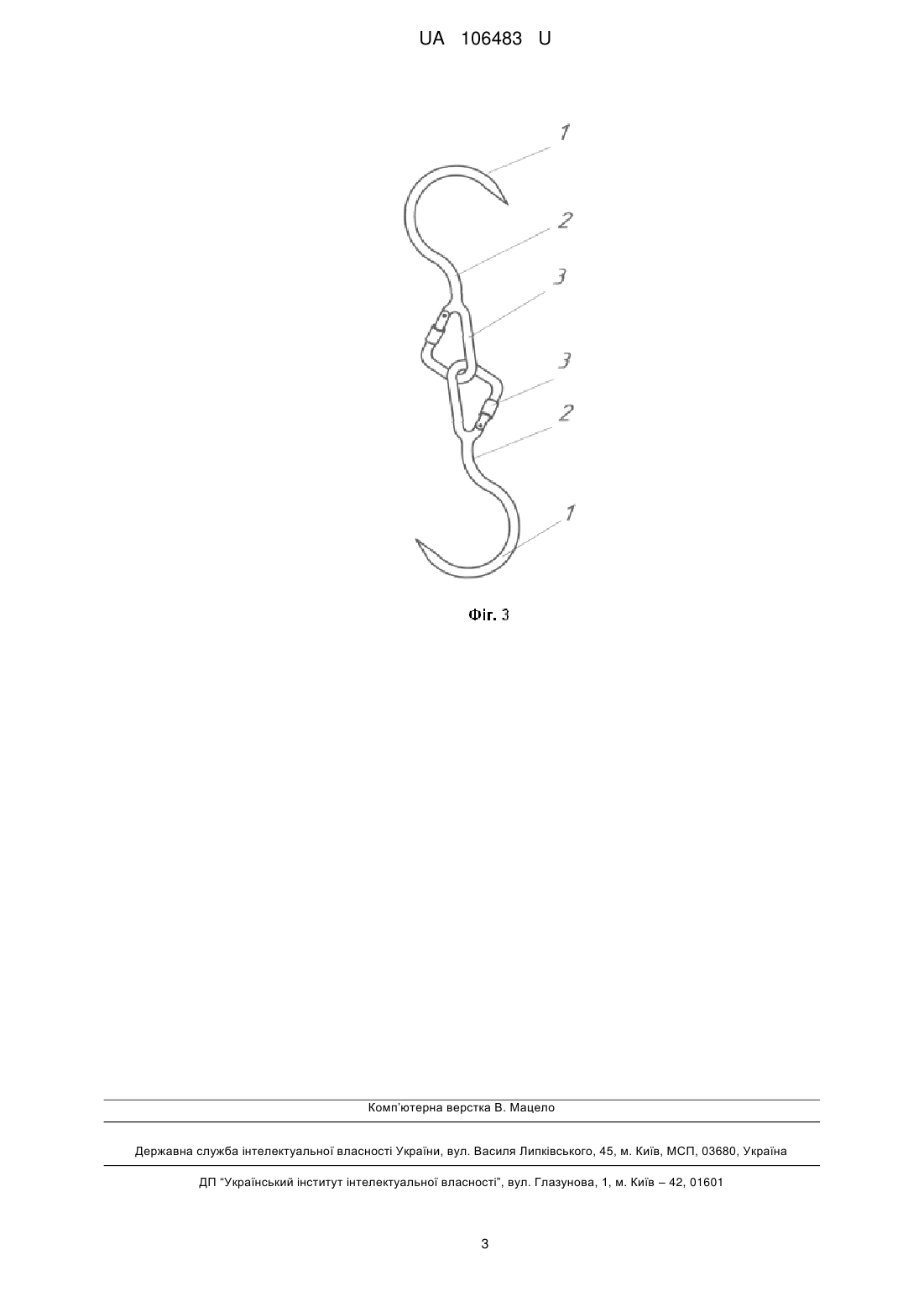

Реферат: UA 106483 U UA 106483 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі протипожежних засобів, зокрема до засобів для гасіння пожеж, а саме до ручних інструментів або приладдя, і може бути використана для розкривання і розбирання будівельних конструкцій та усунення з місця пожежі окремих частин під час її гасіння. Відомий гак пожежний (Колєнов О.М., Безуглов О.Є., Іщук В.М. Первинна підготовка пожежного рятувальника. Навчальний посібник. - Харків: НУЦЗ, 2012. - 403 с.), що включає верхній кінець з загостренням на два боки та нижній з отвором для приєднання трипрядної мотузки, яка закінчується петлею. Суттєвим недоліком цього відомого пристрою є його недостатня універсальність, обумовлена конструкцією. Також відомий та прийнятий як найближчий аналог гак пожежний типу КП (ГОСТ 16714-71 Инструмент пожарный ручной немеханизированный. Технические условия: - М.: ИПК Издательство стандартов, 1999. - 8 с.), що включає верхній кінець з загостренням на два боки та нижній з отвором для приєднання трипрядної мотузки, яка закінчується петлею. Недоліками цього відомого пристрою також є недостатня універсальність, область та зручність використання. Вказані недоліки полягають в наступному. Із-за нероз'ємного приєднання мотузки гак пожежний неможливо використовувати як окремий інструмент. Його незручно тримати за нижній кінець, розбираючи будівельні конструкції. В основу корисної моделі поставлена задача вдосконалення пожежного гака, в якому шляхом модернізації, основаної на новій сукупності та розташуванні конструктивних елементів, забезпечується підвищення універсальності зручності користування та розширення області застосування. Поставлена задача вирішується тим, що пожежний гак, що містить верхній кінець з загостренням на два боки та нижній з отвором для приєднання трипрядної мотузки, яка закінчується петлею, в якому згідно з корисною моделлю, нижній кінець виконаний у вигляді пожежного рятувального карабіна. Виконання нижнього кінця пожежного гака у вигляді пожежного рятувального карабіна дозволяє використовувати його окремо від мотузки. Форма карабіна забезпечує зручний "хват" інструмента у руці. Крім того, наявність карабіна дає можливість приєднувати до гака декілька мотузок, що забезпечує прикладання зусиль декількох членів пожежного розрахунку. З'єднання між собою за допомогою карабіна двох гаків дозволяє використовувати їх для підвішування, наприклад, пожежних рукавів. Таким чином, заявлені відмінності дозволяють суттєво підвищити універсальність зручність користування та розширити область застосування. Суть та принцип роботи заявленого пристрою пояснюються кресленням. На фіг. 1 наведений загальний вигляд пожежного гака; на фіг. 2 - вигляд пожежного гака з приєднаною мотузкою; на фіг. 3 - варіант використання двох з'єднаних між собою пожежних гаків. Запропонований пожежний гак включає верхній кінець 1 з загостренням на два боки та нижній кінець 2. Нижній кінець 2 виготовлений у вигляді пожежного рятувального карабіна 3. Описаний вище пожежний гак використовується таким чином. Під час гасіння пожежі та при необхідності розкривання і розбирання будівельних конструкцій та усунення з місця пожежі окремих частин до карабіна 3 приєднується мотузка 4 з петлею 5. Крім того, для збільшення зусилля до карабіна 3 гака може бути приєднано декілька мотузок 4. Тримаючи гак за карабін 3, ним можна користуватись і без приєднання мотузки. За необхідності підтримати, перенести або закріпити навису пожежний рукав, за допомогою карабіна 3 між собою з'єднують декілька, наприклад два гаки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пожежний гак, що містить верхній кінець з загостренням на два боки та нижній з отвором для приєднання трипрядної мотузки, що закінчується петлею, який відрізняється тим, що нижній кінець виконаний у вигляді пожежного рятувального карабіна. 1 UA 106483 U 2 UA 106483 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
