Медична трансфузійно-інфузійна клапанна система з автоматичним переключенням і відключенням подачі рідини
Формула / Реферат

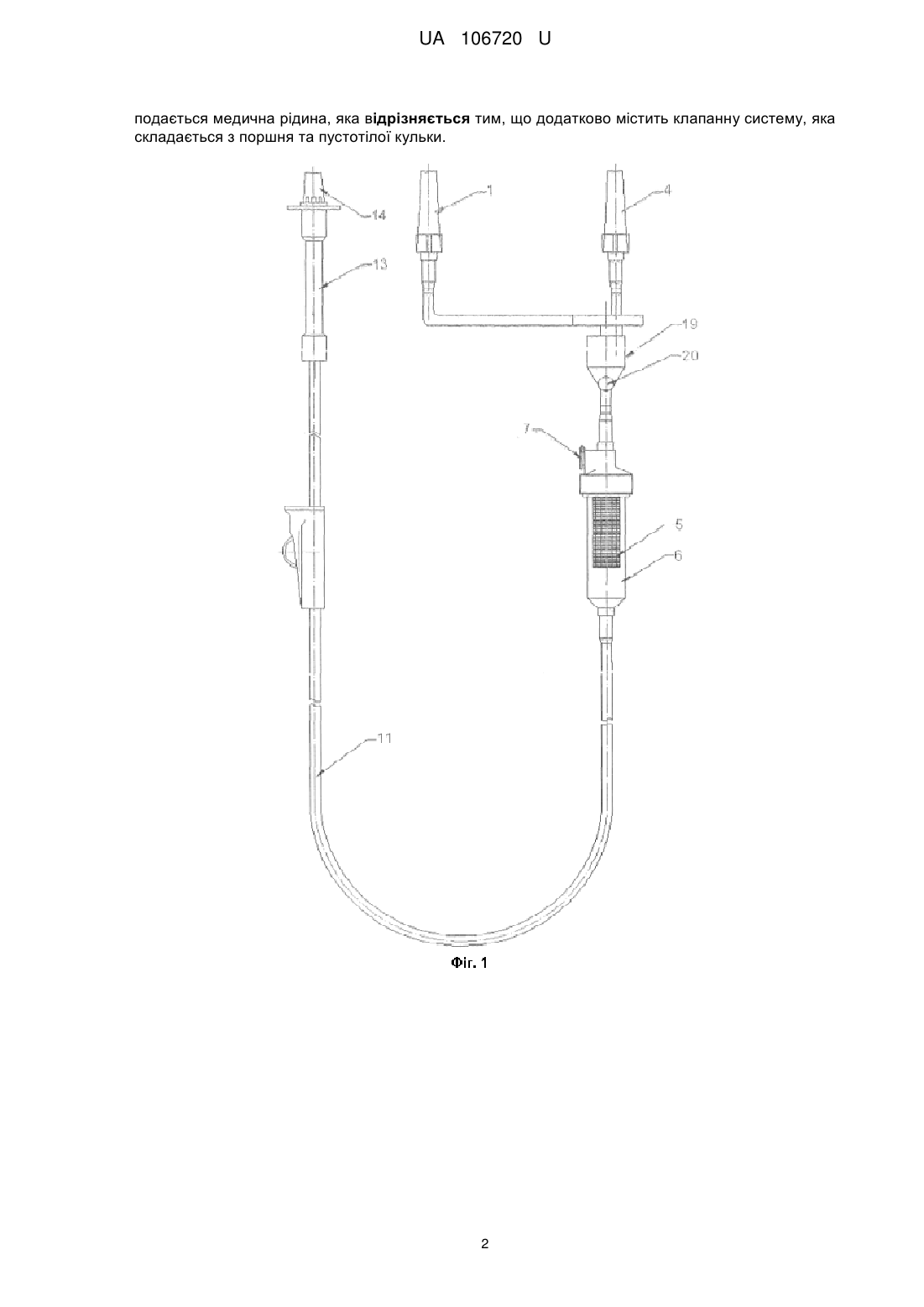

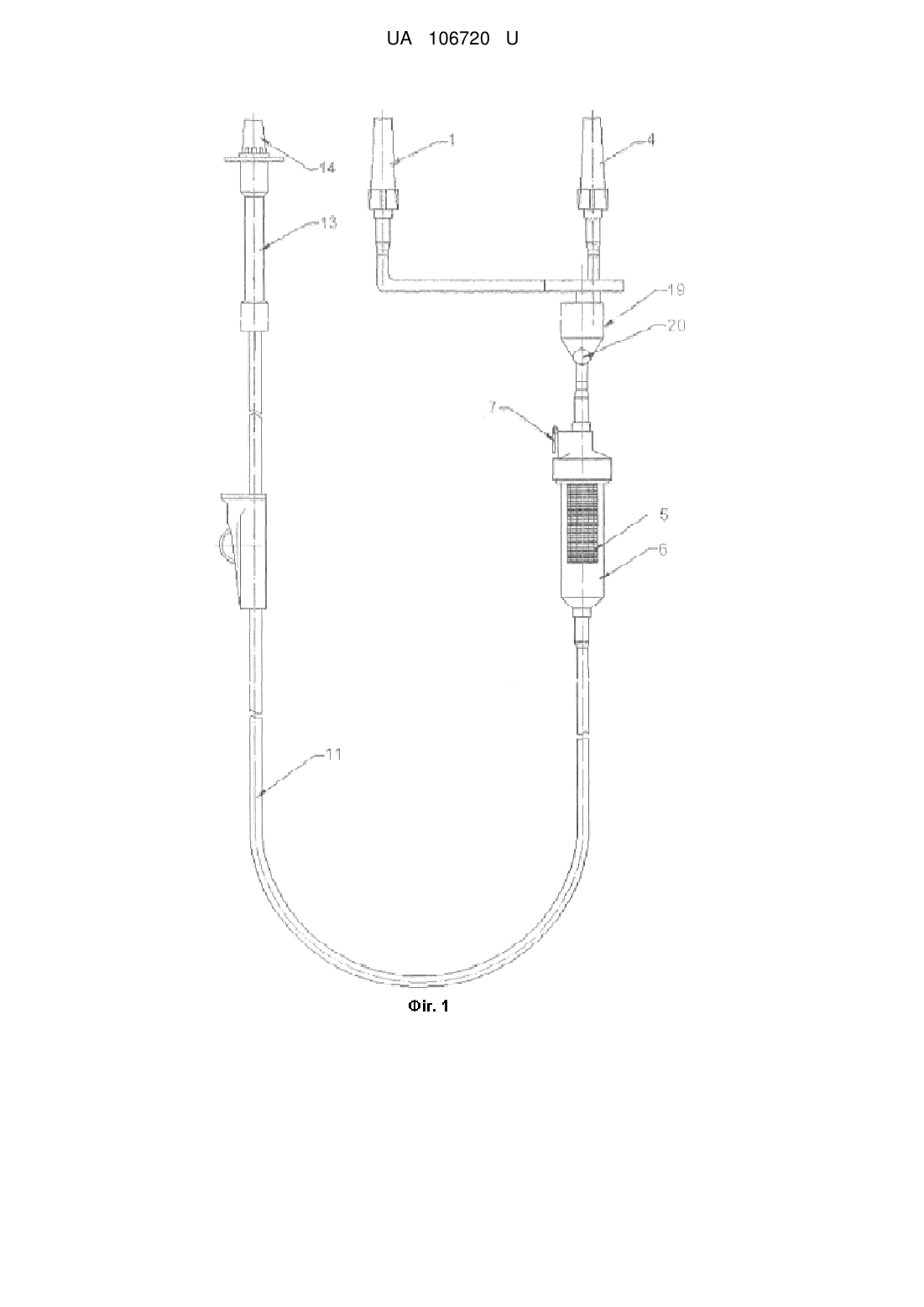

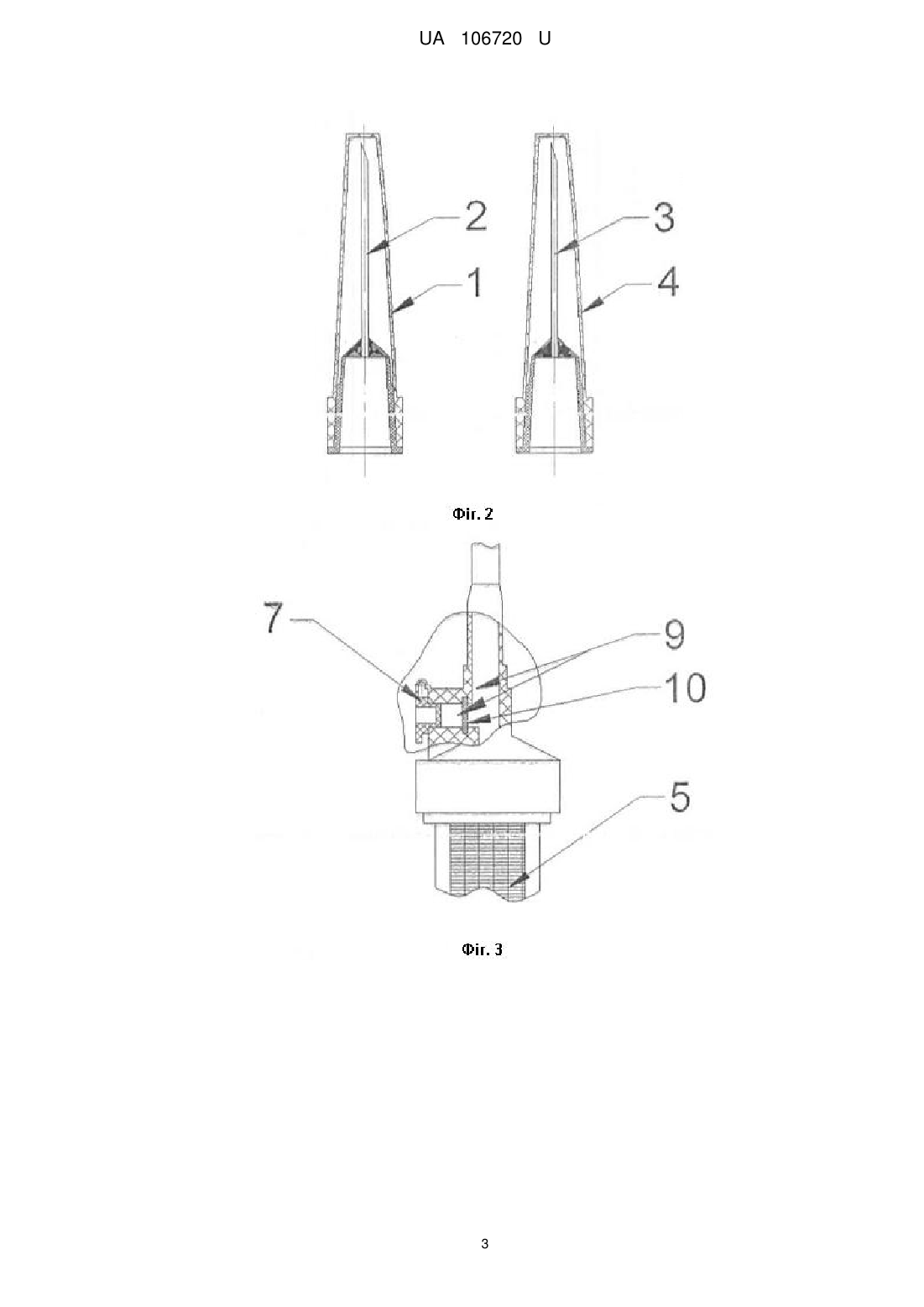

Медична трансфузиційно-інфузійна система з автоматичним переключенням та відключенням подачі рідини, що містить штуцер, на який одягається ін'єкційна голка для введення в судину, ін'єкційний вузол за допомогою якого при необхідності можливе введення додаткових лікарських препаратів, що приєднується до еластичної трубки, роликовий затиск для регулювання швидкості подачі медичного препарату, три ковпачки, які встановлюються на голках, циліндричний резервуар з фільтром, гумову пробку, фільтруючу мембрану, сопло, через яке подається медична рідина, яка відрізняється тим, що додатково містить клапанну систему, яка складається з поршня та пустотілої кульки.
Текст

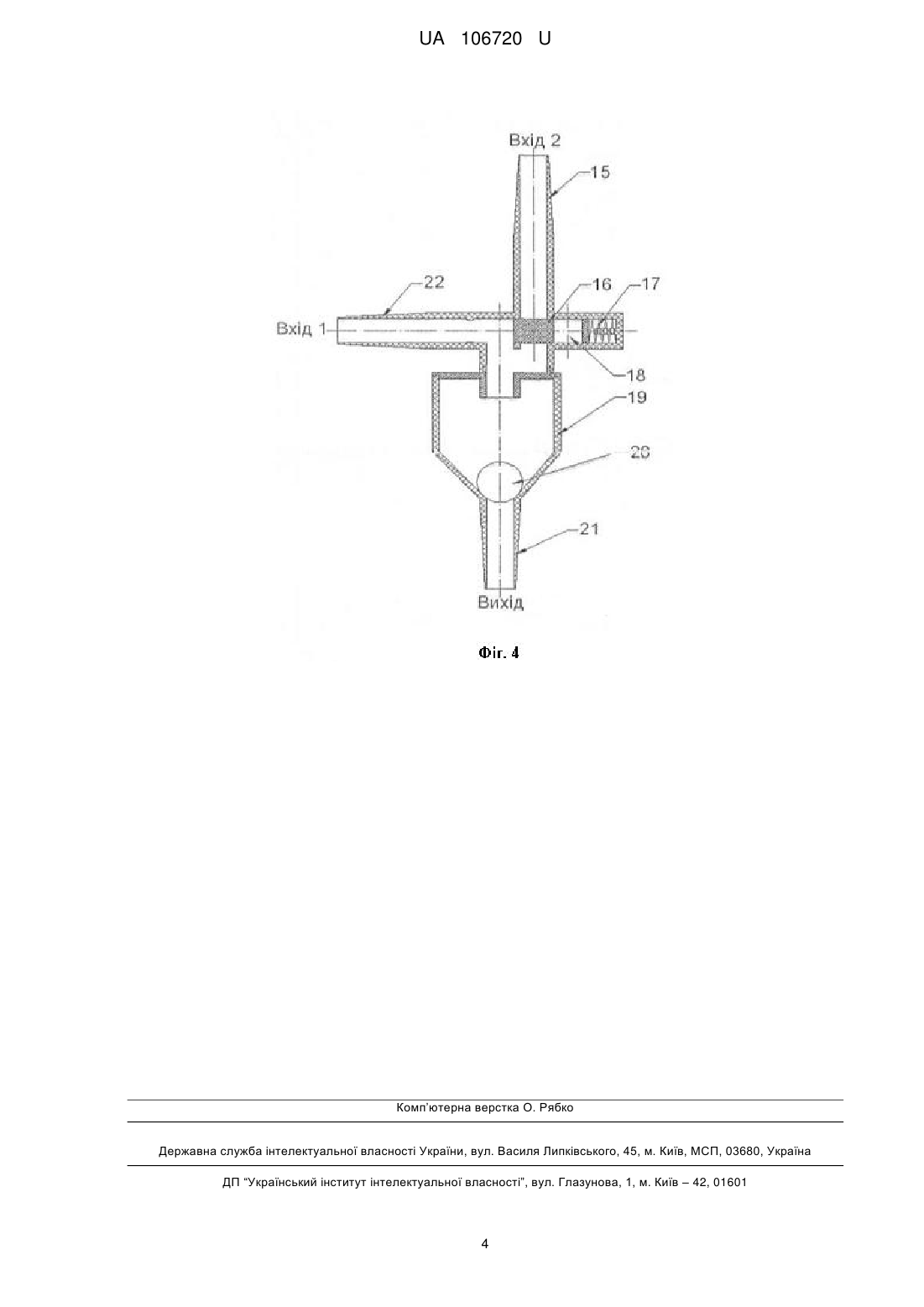

Реферат: UA 106720 U UA 106720 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до медичної техніки, точніше для внутрішнього введення крові та її компонентів, кровозамінників, розчинів і інших трансфузиційних речовин. Найбільш близьким технічним рішенням до того, що заявляється, є Пристрій для введення рідини в організм людини (Патент на винахід RU № 2170107, МПК А61М5/14, опубл. 10.07.2001 р.) Прототип містить крапельну камеру, трубопроводи входу і виходу з ін'єкційною голкою і фільтр, який встановлений на крапельній камері. Недоліком цього приладу є можливість емболії хворого, що може призвести до погіршення стану хворого та смерті. Задача винаходу удосконалення медичної крапельниці, додавши до неї клапанну систему, яка складається зі спеціального поршня та пустотілої кульки. Система забезпечує автоматичне відключення першого резервуара з лікарським препаратом та переключення на інший, що теж при закінченні препарату відключається. Зазначена задача вирішується за рахунок того, що система містить поршень до якого приєднана пружина, розрахована на певний тиск ємкості 1, коли це значення нижче Р1, поршень поступально переміщується і таким чином перекриває потік рідини ємкості 1, що спонукає відкривання ємкості 2 і відповідно її подальшої подачі рідини. Коли препарат закінчується в ємкості 2, то вільно розміщена кулька-поплавок потрапляє в конусоподібну звужуючу лійку, тим самим закінчує подачу лікарської речовини. Медична транзфузиційноінфузиційна клапанна система з автоматичним переключенням і відключенням подачі рідини. Як матеріал для виготовляння трубки і корпуса крапельниці використовують полівінілхлорид. Суть корисної моделі пояснюється кресленнями на Фіг. 1, представлений загальний вид медичної трансфузиційно-інфузиційної клапанної системи з автоматичним переключенням і відключенням подачі рідини. Медична трансфузиційно-інфузиційна клапанна система з автоматичним переключенням і відключенням подачі рідини містить 1 - ковпачок, 2 - голку, 3 голку, 4 - ковпачок, 5 - циліндричний резервуар з фільтром, 7 - гумову пробку, 10 - фільтруючу мембрану, 9 - сопло для подачі рідини, 11 - полівінілхлоридну трубку, 12 - роликовий затиск для регулювання швидкості подачі медичного препарату, 13 - ін'єкційний вузол, 14 - ковпачок, 15 штуцер на вхід 2, 16 - поршень, 17 - пружину, 18 - поперечний отвір, 19 - резервуар, 20 пустотілу кульку-поплавок, 21 - штуцер на вихід, 22 - штуцер на вхід 1. Медична трансфузиційно-інфузиційна клапанна система з автоматичним переключенням і відключенням подачі рідини працює наступним чином: з голки 1 знімають ковпачок 2. Голку 1 вводять до упору в пробку пляшки № 1 чи в штуцер контейнера з переливаючою рідиною. Після цього з голки 3 знімають ковпачок 4, голку 3 вводять до упору в пробку пляшки № 2. Після закріплення пляшки чи контейнера на спеціальному штативі періодично натискуючи на корпус 6 крапельниці, заповнюють її до занурення фільтра 5 переливаючу рідину. При цьому потрібно трохи підняти кульку 18 в резервуарі 17, натиснути на нього. Знімають ковпачок 6 зі штуцера, на який одягають голку, плавно відпускаючи роликовий затиск 10, заповнюють систему рідиною до повного витиснення повітря з неї до появи каплі зі встановленої на штуцер ін'єкційної голки. Перекривають роликовий механізм 10 і одягають ковпачок 6 на ін'єкційну голку. Перевіряють відсутність бульбашок повітря в трубці 9, після чого ін'єкційну голку вводять в судину пацієнта, попередньо продезінфікувавши поверхню місця проколу. За допомогою ін'єкційного вузла 11 при необхідністі можливе введення додаткових лікарських препаратів. Коли лікарська рідина в пляшці № 1 закінчується, то поршень 14, за допомогою пружини 15, поступально переміщується перекриваючи потік рідини з резервуара № 1. В поршні міститься поперечний отвір 16, що відкриває потік речовини з резервуара № 2. Під час того, як в резервуарі № 2 закінчується інфузіційна рідина, кулька-поплавок потрапляє в конусовидну звужуючу лійку, тим самим припиняє подачу лікарської речовини. Креслення приладу зображені на Фіг. 1, 2, 3, 4. Експериментальні дослідження запропонованої системи, підтверджують її ефективність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Медична трансфузійно-інфузійна система з автоматичним переключенням та відключенням подачі рідини, що містить штуцер, на який одягається ін'єкційна голка для введення в судину, ін'єкційний вузол за допомогою якого при необхідності можливе введення додаткових лікарських препаратів, що приєднується до еластичної трубки, роликовий затиск для регулювання швидкості подачі медичного препарату, три ковпачки, які встановлюються на голках, циліндричний резервуар з фільтром, гумову пробку, фільтруючу мембрану, сопло, через яке 1 UA 106720 U подається медична рідина, яка відрізняється тим, що додатково містить клапанну систему, яка складається з поршня та пустотілої кульки. 2 UA 106720 U 3 UA 106720 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMedical transfusion-infusion system with automatic switching and disconnecting fluid supply
Автори англійськоюPolishchuk Oleksandr Serhiiovych
Назва патенту російськоюМедицинская трансфузионно-инфузионная система с автоматическим переключением и отключением подачи жидкости
Автори російськоюПолищук Александр Сергеевич
МПК / Мітки
МПК: A61M 5/14
Мітки: автоматичним, переключенням, рідини, відключенням, медична, трансфузійно-інфузійна, подачі, клапанна, система
