Зовнішній припливно-витяжний ковпак

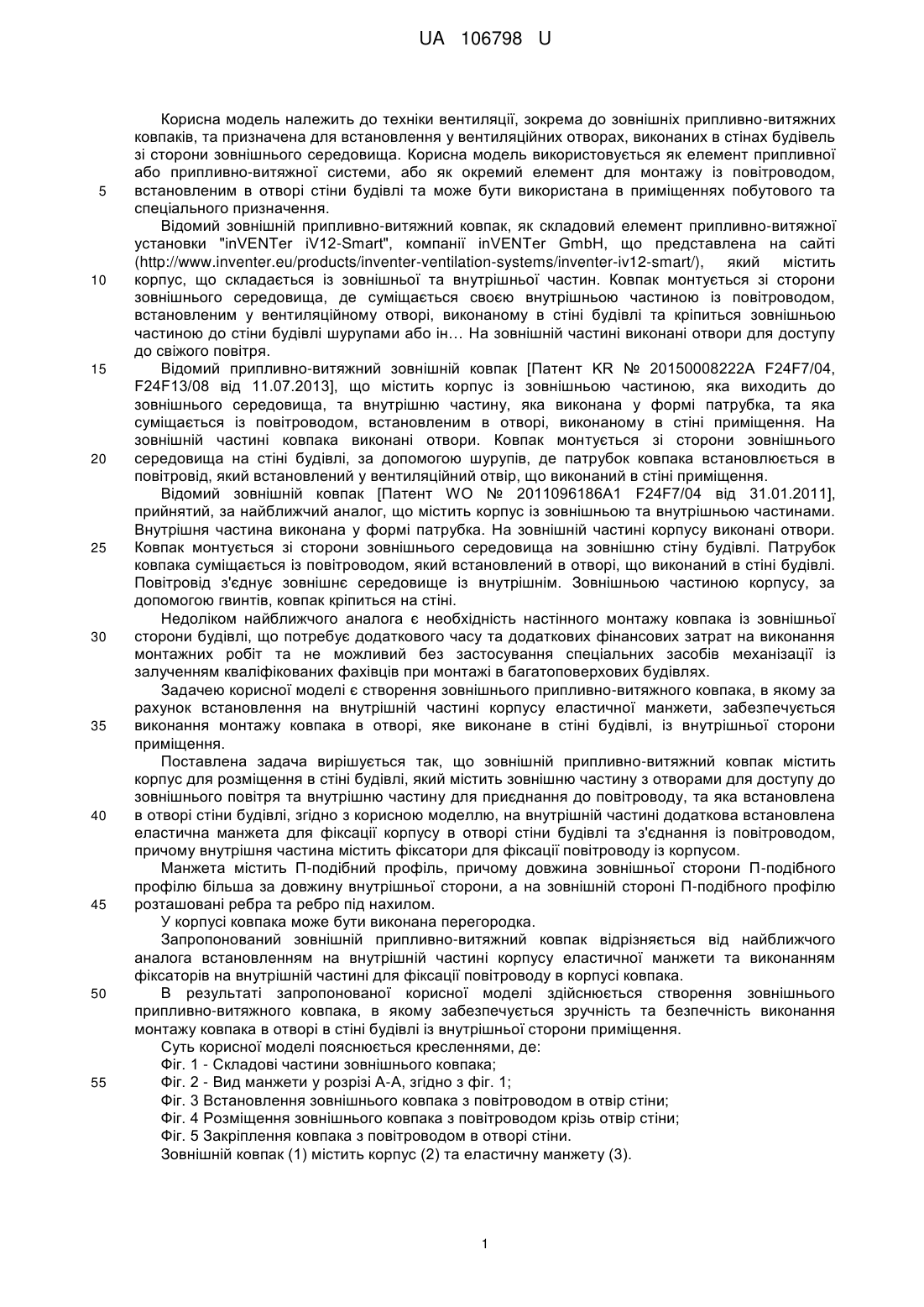

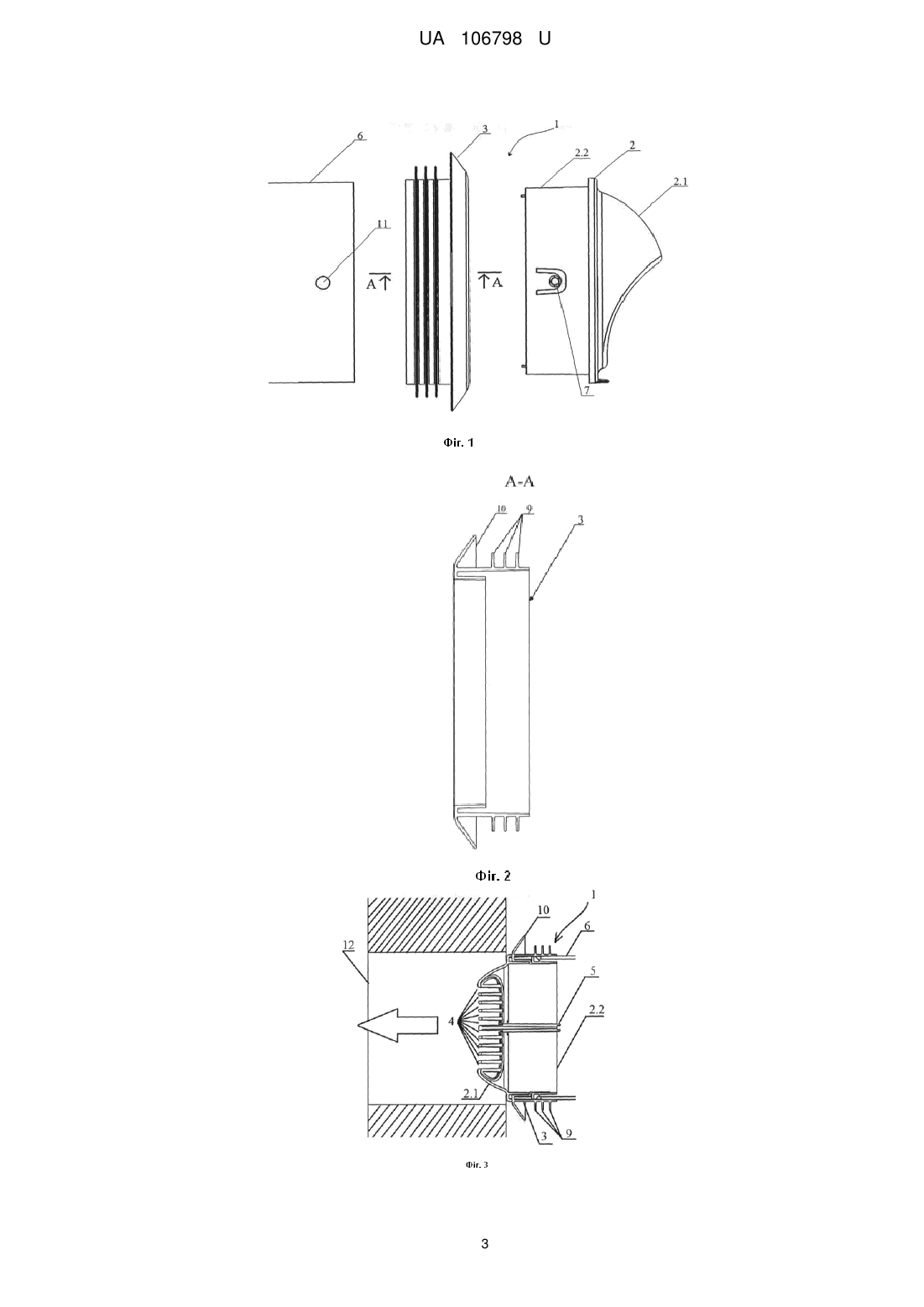

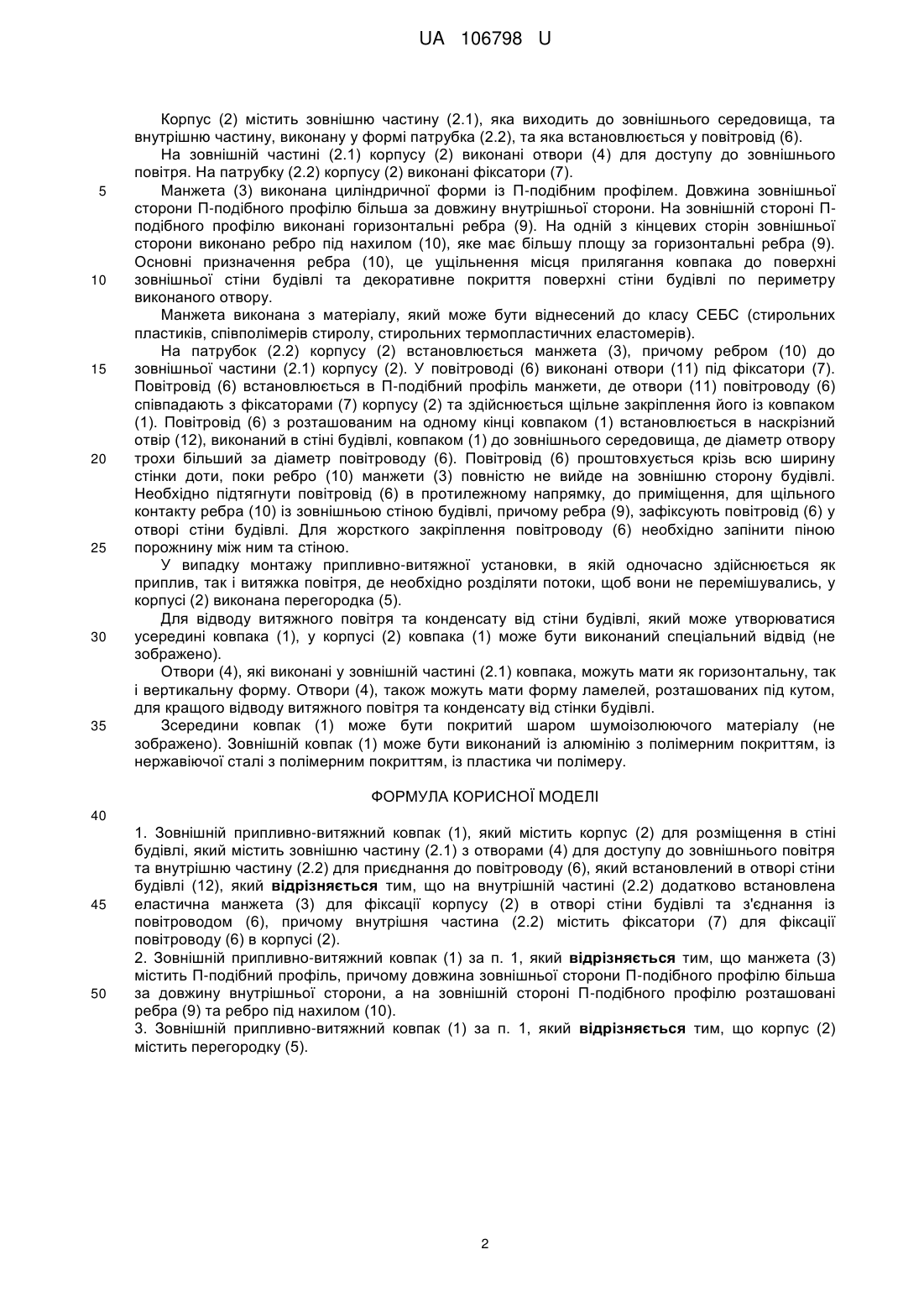

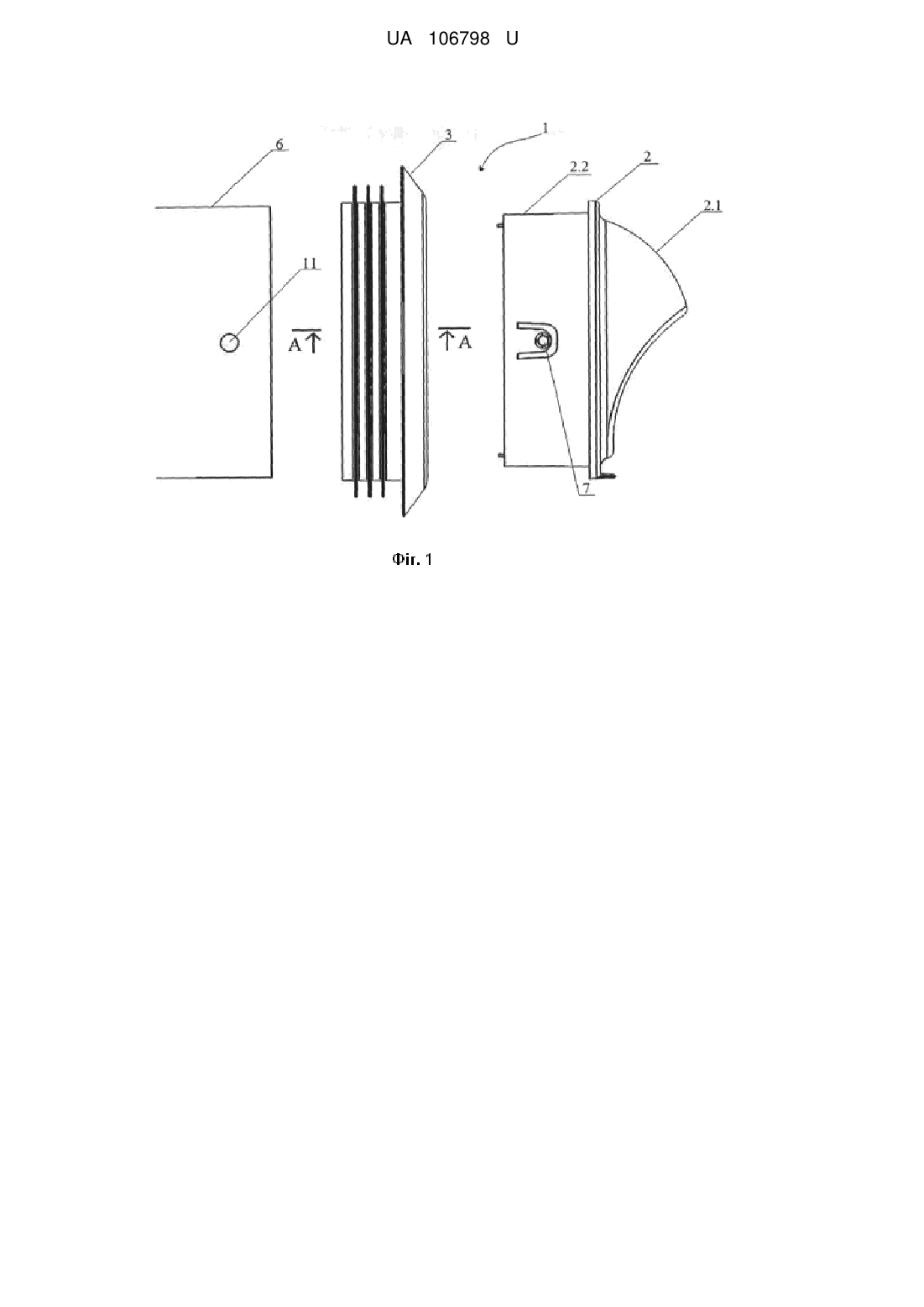

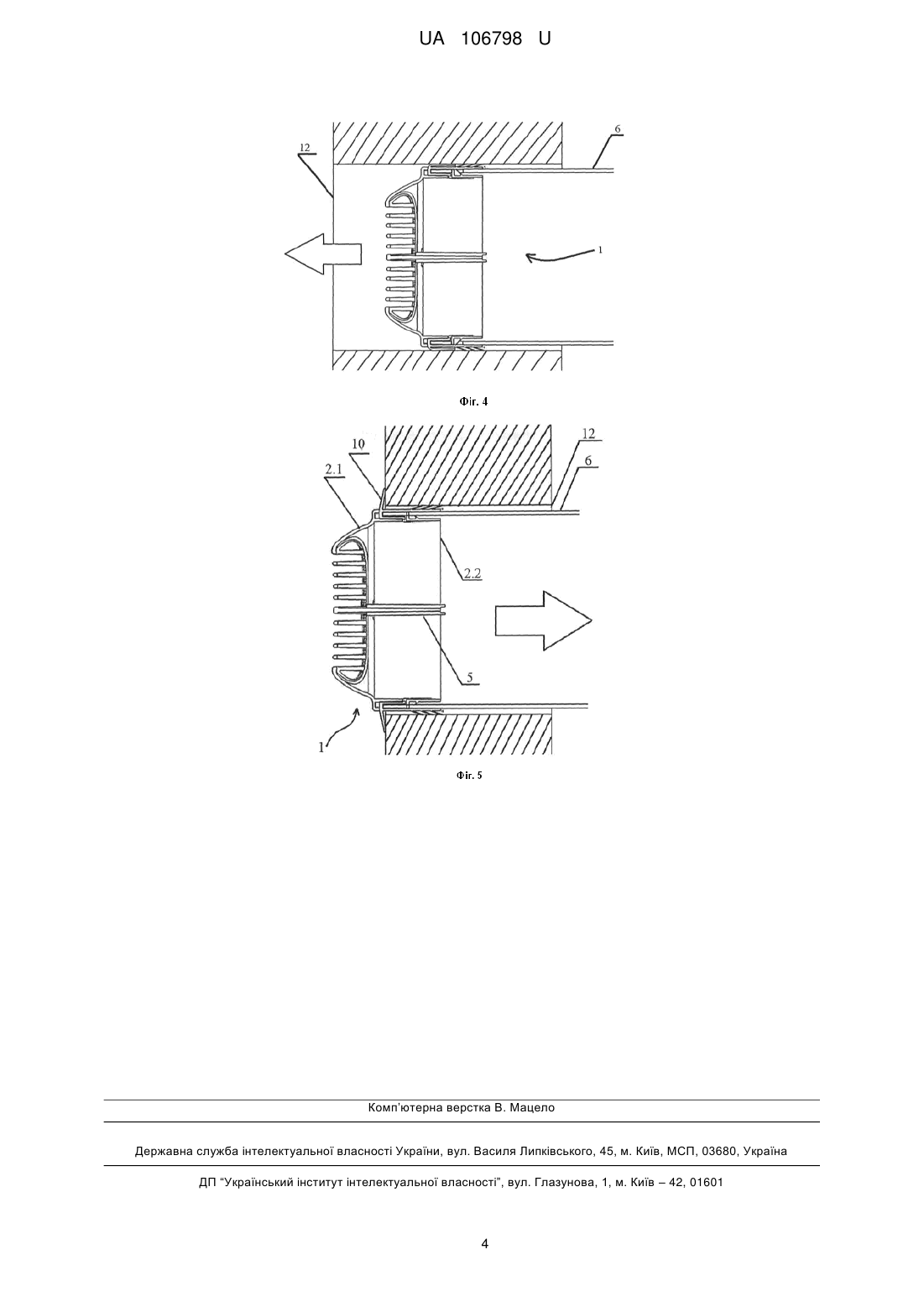

Реферат: Зовнішній припливно-витяжний ковпак містить корпус для розміщення в стіні будівлі, який містить зовнішню частину з отворами для доступу до зовнішнього повітря та внутрішню частину для приєднання до повітроводу, який встановлений в отворі стіни будівлі. На внутрішній частині додатково встановлена еластична манжета для фіксації корпусу в отворі стіни будівлі та з'єднання із повітроводом, причому внутрішня частина містить фіксатори, для фіксації повітроводу в корпусі. UA 106798 U (12) UA 106798 U UA 106798 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до техніки вентиляції, зокрема до зовнішніх припливно-витяжних ковпаків, та призначена для встановлення у вентиляційних отворах, виконаних в стінах будівель зі сторони зовнішнього середовища. Корисна модель використовується як елемент припливної або припливно-витяжної системи, або як окремий елемент для монтажу із повітроводом, встановленим в отворі стіни будівлі та може бути використана в приміщеннях побутового та спеціального призначення. Відомий зовнішній припливно-витяжний ковпак, як складовий елемент припливно-витяжної установки "inVENTer iV12-Smart", компанії inVENTer GmbH, що представлена на сайті (http://www.inventer.eu/products/inventer-ventilation-systems/inventer-iv12-smart/), який містить корпус, що складається із зовнішньої та внутрішньої частин. Ковпак монтується зі сторони зовнішнього середовища, де суміщається своєю внутрішньою частиною із повітроводом, встановленим у вентиляційному отворі, виконаному в стіні будівлі та кріпиться зовнішньою частиною до стіни будівлі шурупами або ін… На зовнішній частині виконані отвори для доступу до свіжого повітря. Відомий припливно-витяжний зовнішній ковпак [Патент KR № 20150008222А F24F7/04, F24F13/08 від 11.07.2013], що містить корпус із зовнішньою частиною, яка виходить до зовнішнього середовища, та внутрішню частину, яка виконана у формі патрубка, та яка суміщається із повітроводом, встановленим в отворі, виконаному в стіні приміщення. На зовнішній частині ковпака виконані отвори. Ковпак монтується зі сторони зовнішнього середовища на стіні будівлі, за допомогою шурупів, де патрубок ковпака встановлюється в повітровід, який встановлений у вентиляційний отвір, що виконаний в стіні приміщення. Відомий зовнішній ковпак [Патент WO № 2011096186А1 F24F7/04 від 31.01.2011], прийнятий, за найближчий аналог, що містить корпус із зовнішньою та внутрішньою частинами. Внутрішня частина виконана у формі патрубка. На зовнішній частині корпусу виконані отвори. Ковпак монтується зі сторони зовнішнього середовища на зовнішню стіну будівлі. Патрубок ковпака суміщається із повітроводом, який встановлений в отворі, що виконаний в стіні будівлі. Повітровід з'єднує зовнішнє середовище із внутрішнім. Зовнішньою частиною корпусу, за допомогою гвинтів, ковпак кріпиться на стіні. Недоліком найближчого аналога є необхідність настінного монтажу ковпака із зовнішньої сторони будівлі, що потребує додаткового часу та додаткових фінансових затрат на виконання монтажних робіт та не можливий без застосування спеціальних засобів механізації із залученням кваліфікованих фахівців при монтажі в багатоповерхових будівлях. Задачею корисної моделі є створення зовнішнього припливно-витяжного ковпака, в якому за рахунок встановлення на внутрішній частині корпусу еластичної манжети, забезпечується виконання монтажу ковпака в отворі, яке виконане в стіні будівлі, із внутрішньої сторони приміщення. Поставлена задача вирішується так, що зовнішній припливно-витяжний ковпак містить корпус для розміщення в стіні будівлі, який містить зовнішню частину з отворами для доступу до зовнішнього повітря та внутрішню частину для приєднання до повітроводу, та яка встановлена в отворі стіни будівлі, згідно з корисною моделлю, на внутрішній частині додаткова встановлена еластична манжета для фіксації корпусу в отворі стіни будівлі та з'єднання із повітроводом, причому внутрішня частина містить фіксатори для фіксації повітроводу із корпусом. Манжета містить П-подібний профіль, причому довжина зовнішньої сторони П-подібного профілю більша за довжину внутрішньої сторони, а на зовнішній стороні П-подібного профілю розташовані ребра та ребро під нахилом. У корпусі ковпака може бути виконана перегородка. Запропонований зовнішній припливно-витяжний ковпак відрізняється від найближчого аналога встановленням на внутрішній частині корпусу еластичної манжети та виконанням фіксаторів на внутрішній частині для фіксації повітроводу в корпусі ковпака. В результаті запропонованої корисної моделі здійснюється створення зовнішнього припливно-витяжного ковпака, в якому забезпечується зручність та безпечність виконання монтажу ковпака в отворі в стіні будівлі із внутрішньої сторони приміщення. Суть корисної моделі пояснюється кресленнями, де: Фіг. 1 - Складові частини зовнішнього ковпака; Фіг. 2 - Вид манжети у розрізі А-А, згідно з фіг. 1; Фіг. 3 Встановлення зовнішнього ковпака з повітроводом в отвір стіни; Фіг. 4 Розміщення зовнішнього ковпака з повітроводом крізь отвір стіни; Фіг. 5 Закріплення ковпака з повітроводом в отворі стіни. Зовнішній ковпак (1) містить корпус (2) та еластичну манжету (3). 1 UA 106798 U 5 10 15 20 25 30 35 Корпус (2) містить зовнішню частину (2.1), яка виходить до зовнішнього середовища, та внутрішню частину, виконану у формі патрубка (2.2), та яка встановлюється у повітровід (6). На зовнішній частині (2.1) корпусу (2) виконані отвори (4) для доступу до зовнішнього повітря. На патрубку (2.2) корпусу (2) виконані фіксатори (7). Манжета (3) виконана циліндричної форми із П-подібним профілем. Довжина зовнішньої сторони П-подібного профілю більша за довжину внутрішньої сторони. На зовнішній стороні Пподібного профілю виконані горизонтальні ребра (9). На одній з кінцевих сторін зовнішньої сторони виконано ребро під нахилом (10), яке має більшу площу за горизонтальні ребра (9). Основні призначення ребра (10), це ущільнення місця прилягання ковпака до поверхні зовнішньої стіни будівлі та декоративне покриття поверхні стіни будівлі по периметру виконаного отвору. Манжета виконана з матеріалу, який може бути віднесений до класу СЕБС (стирольних пластиків, співполімерів стиролу, стирольних термопластичних еластомерів). На патрубок (2.2) корпусу (2) встановлюється манжета (3), причому ребром (10) до зовнішньої частини (2.1) корпусу (2). У повітроводі (6) виконані отвори (11) під фіксатори (7). Повітровід (6) встановлюється в П-подібний профіль манжети, де отвори (11) повітроводу (6) співпадають з фіксаторами (7) корпусу (2) та здійснюється щільне закріплення його із ковпаком (1). Повітровід (6) з розташованим на одному кінці ковпаком (1) встановлюється в наскрізний отвір (12), виконаний в стіні будівлі, ковпаком (1) до зовнішнього середовища, де діаметр отвору трохи більший за діаметр повітроводу (6). Повітровід (6) проштовхується крізь всю ширину стінки доти, поки ребро (10) манжети (3) повністю не вийде на зовнішню сторону будівлі. Необхідно підтягнути повітровід (6) в протилежному напрямку, до приміщення, для щільного контакту ребра (10) із зовнішньою стіною будівлі, причому ребра (9), зафіксують повітровід (6) у отворі стіни будівлі. Для жорсткого закріплення повітроводу (6) необхідно запінити піною порожнину між ним та стіною. У випадку монтажу припливно-витяжної установки, в якій одночасно здійснюється як приплив, так і витяжка повітря, де необхідно розділяти потоки, щоб вони не перемішувались, у корпусі (2) виконана перегородка (5). Для відводу витяжного повітря та конденсату від стіни будівлі, який може утворюватися усередині ковпака (1), у корпусі (2) ковпака (1) може бути виконаний спеціальний відвід (не зображено). Отвори (4), які виконані у зовнішній частині (2.1) ковпака, можуть мати як горизонтальну, так і вертикальну форму. Отвори (4), також можуть мати форму ламелей, розташованих під кутом, для кращого відводу витяжного повітря та конденсату від стінки будівлі. Зсередини ковпак (1) може бути покритий шаром шумоізолюючого матеріалу (не зображено). Зовнішній ковпак (1) може бути виконаний із алюмінію з полімерним покриттям, із нержавіючої сталі з полімерним покриттям, із пластика чи полімеру. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 1. Зовнішній припливно-витяжний ковпак (1), який містить корпус (2) для розміщення в стіні будівлі, який містить зовнішню частину (2.1) з отворами (4) для доступу до зовнішнього повітря та внутрішню частину (2.2) для приєднання до повітроводу (6), який встановлений в отворі стіни будівлі (12), який відрізняється тим, що на внутрішній частині (2.2) додатково встановлена еластична манжета (3) для фіксації корпусу (2) в отворі стіни будівлі та з'єднання із повітроводом (6), причому внутрішня частина (2.2) містить фіксатори (7) для фіксації повітроводу (6) в корпусі (2). 2. Зовнішній припливно-витяжний ковпак (1) за п. 1, який відрізняється тим, що манжета (3) містить П-подібний профіль, причому довжина зовнішньої сторони П-подібного профілю більша за довжину внутрішньої сторони, а на зовнішній стороні П-подібного профілю розташовані ребра (9) та ребро під нахилом (10). 3. Зовнішній припливно-витяжний ковпак (1) за п. 1, який відрізняється тим, що корпус (2) містить перегородку (5).2 UA 106798 U 3 UA 106798 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
