Зовнішній вентиляційний ковпак

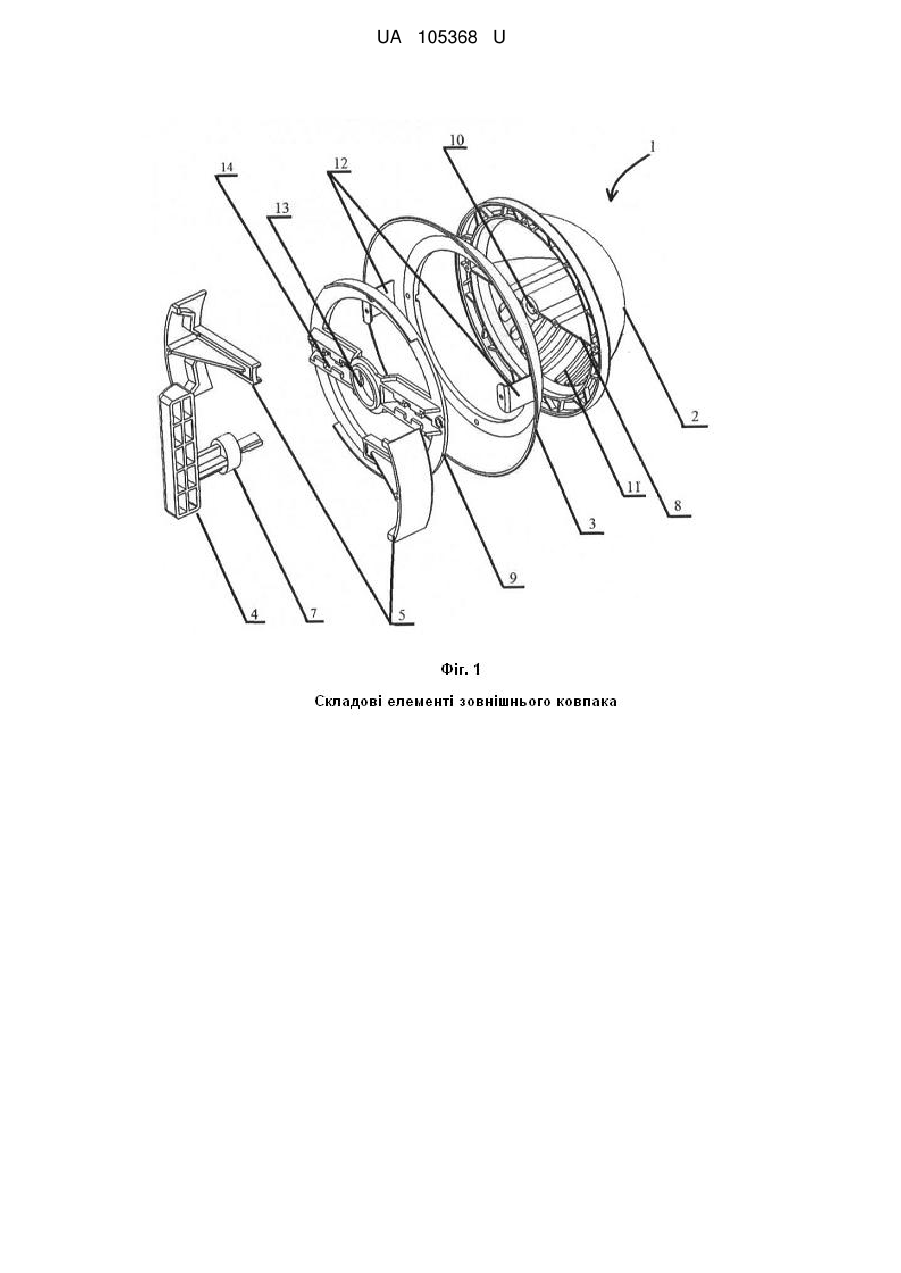

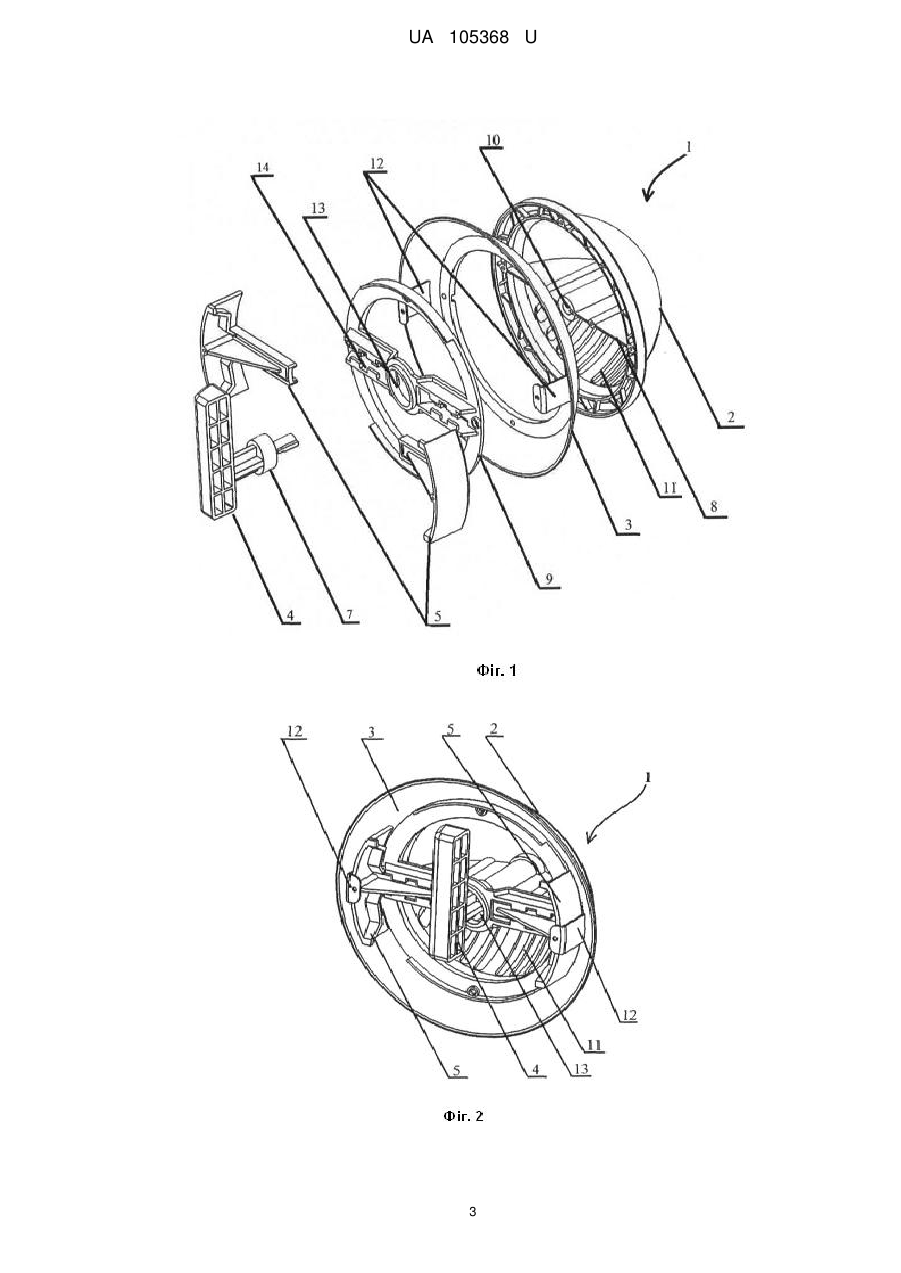

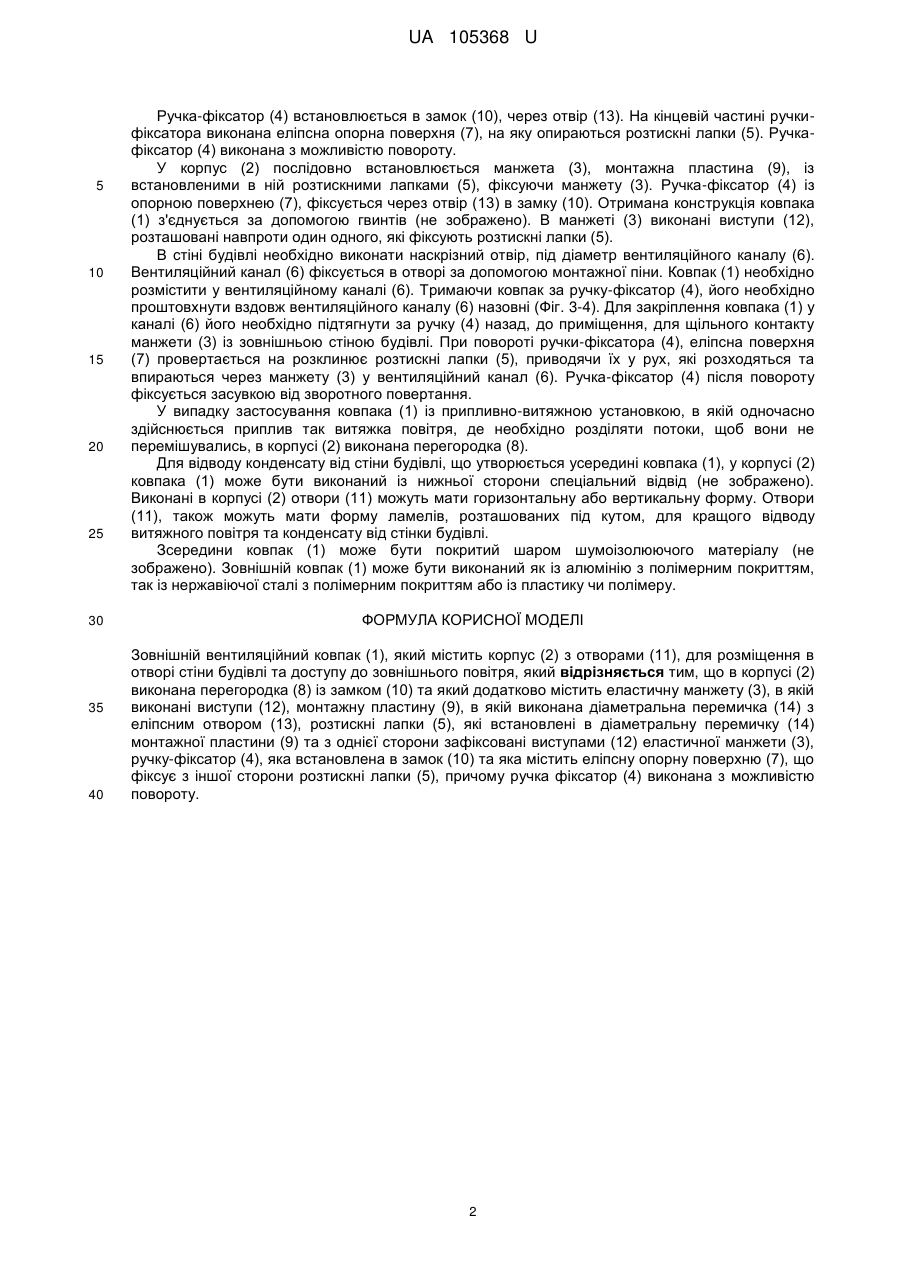

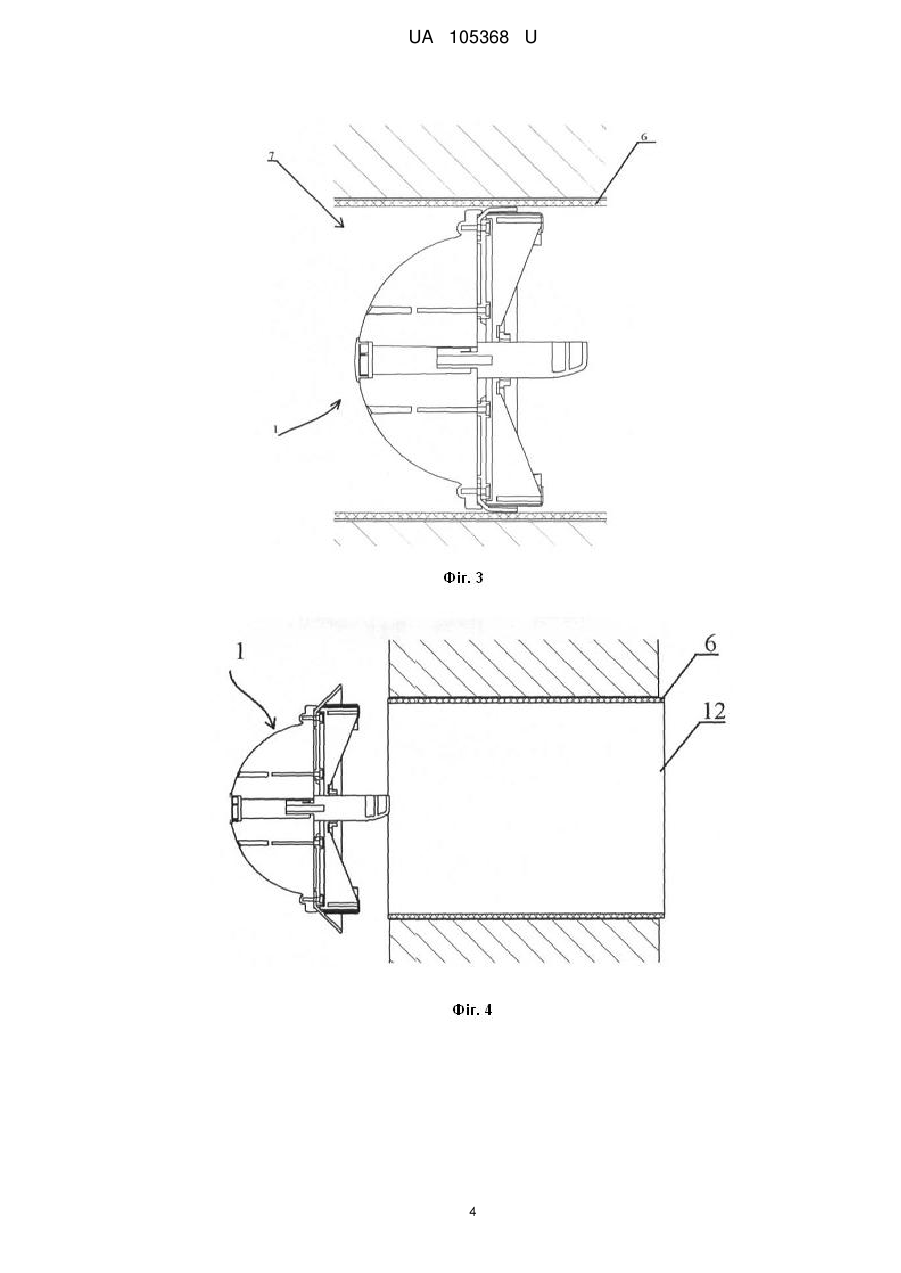

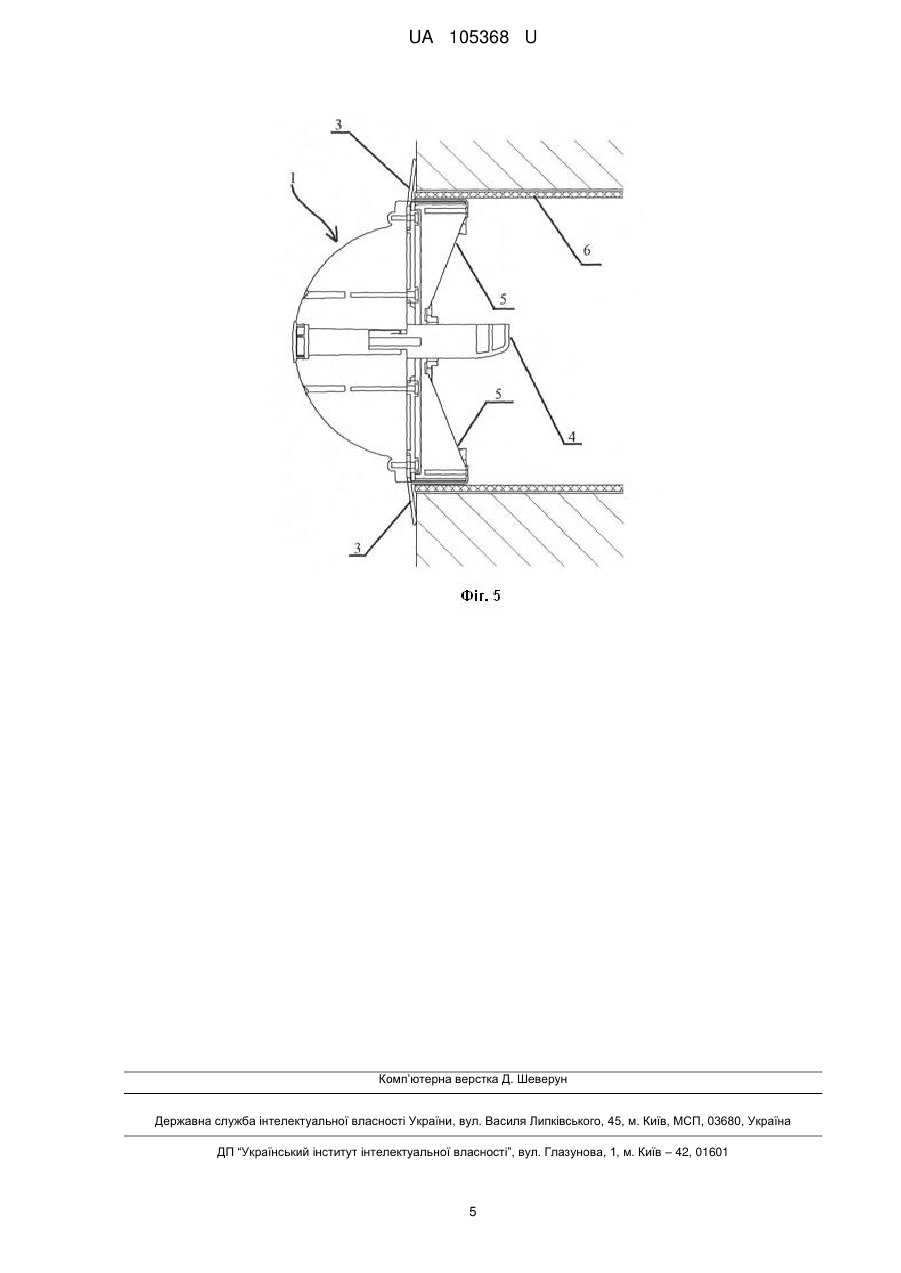

Реферат: Зовнішній вентиляційний ковпак містить корпус з отворами, для розміщення в отворі стіни будівлі та доступу до зовнішнього повітря. В корпусі виконана перегородка із замком. Ковпак додатково містить еластичну манжету, в якій виконані виступи, монтажну пластину, в якій виконана діаметральна перемичка з еліпсним отвором, розтискні лапки, які встановлені в діаметральну перемичку монтажної пластин та з однієї сторони зафіксовані виступами еластичної манжети, ручку-фіксатор, яка встановлена в замок та яка містить еліпсну опорну поверхню, що фіксує з іншої сторони розтискні лапки. Ручка фіксатор виконана з можливістю повороту. UA 105368 U (12) UA 105368 U UA 105368 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки вентиляції та кондиціонування повітря, зокрема до зовнішніх вентиляційних ковпаків, та призначена для встановлення у вентиляційних отворах в стінах будівель зі сторони зовнішнього середовища. Корисна модель може бути використана в приміщеннях побутового та спеціального призначення. У системах механічної вентиляції приміщень, наприклад припливно-витяжні установки, зовнішній ковпак використовуються, як конструктивний елемент, функцією якого є доступ до свіжого повітря, його пропуску всередину приміщення та відвід витяжного повітря та конденсату від стіни будівлі. Припливно-витяжні установки призначені для монтажу в стіні приміщення. Такі установки складаються зі складових елементів, як вентиляційний канал, який з'єднує приміщення із зовнішнім середовищем, внутрішній блок, який знаходиться зі сторони приміщення та зовнішній ковпак, який виходить до зовнішнього середовища. Відомий зовнішній вентиляційний ковпак, як складовий елемент припливно-витяжної установки "inVENTer iV12-Smart" компанії inVENTer GmbH, що представлена на сайті (http://www.inventer.eu/produets/inventer-ventilation-systems/inventer-iv12-smart/), який містить корпус із виконаними в ньому отворами, для доступу свіжого повітря. Ковпак встановлюється зі сторони зовнішнього середовища, навпроти вентиляційного отвору, виконаного в стіні будівлі. Внутрішньою стороною ковпак прилягає до стіни будівлі, та кріпиться до неї завдяки шурупам або ін. Відомий зовнішній вентиляційний ковпак [Патент WO № 2011096186А1 F24F 7/04 від 31.01.2011], прийнятий, за найближчий аналог, що містить корпус із виконаними в ньому отворами, для доступу свіжого повітря. Ковпак монтується на зовнішню стіну будівлі за допомогою гвинтів, навпроти вентиляційного отвору, виконаного в стіні будівлі. Недоліком найближчого аналога є необхідність настінного монтажу ковпака із зовнішньої сторони будівлі, що потребує додаткового часу та додаткових фінансових затрат на виконання монтажних робіт та не можливий без застосування спеціальних засобів механізації із залученням кваліфікованих фахівців, при монтажі в багатоповерхових будівлях. Задачею корисної моделі є створення зовнішнього вентиляційного ковпака, в якому за рахунок встановлення в корпусі додатково еластичної манжети, монтажної пластини із перемичкою, де встановлені розтискні лапки, ручки-фіксатора, яка містить опорну еліпсну поверхню, на яку опираються розтискні лапки та яка виконана з можливістю повороту, забезпечується можливість монтажу, через вентиляційний канал зі сторони приміщення. Поставлена задача вирішується так, що зовнішній вентиляційний ковпак містить корпус з отворами, для розміщення в отворі стіни будівлі та доступу до зовнішнього повітря, згідно з корисною моделлю, в корпусі виконана перегородка із замком та який додатково містить еластичну манжету, в якій виконані виступи, монтажну пластину, в якій виконана діаметральна перемичка з еліпсним отвором, розтискні лапки, які встановлені в діаметральну перемичку монтажної пластини та з однієї сторони зафіксовані виступами еластичної манжети, ручкуфіксатор, яка встановлена в замок та яка містить еліпсну опорну поверхню, що фіксує з іншої сторони розтискні лапки, причому ручка фіксатор виконана з можливістю повороту. Запропонований зовнішній вентиляційний ковпак відрізняється від найближчого аналога виконанням в корпусі перегородки із замком, наявністю еластичної манжети, монтажної пластини, розтискних лапок та ручки-фіксатора. В результаті запропонованої корисної моделі здійснюється створення зовнішнього вентиляційного ковпака, в якому забезпечується зручність та безпечність монтажу зі сторони приміщення. Суть корисної моделі пояснюється кресленнями, де: Фіг. 1 - Складові елементі ковпака; Фіг. 2 - Зовнішній ковпак в зборі, вид із внутрішньої сторони; Фіг. 3 - Установка ковпака в отвір стіни; Фіг. 4 - Розміщення ковпака за межі отвору та вентиляційного каналу; Фіг. 5 - Закріплення ковпака у вентиляційному каналі. Зовнішній ковпак (1) містить корпус (2), еластичну манжету (3), монтажну пластину (9), ручку-фіксатор (4) та розтискні лапки (5). Корпус (2) виконаний об'ємним та порожнистим. У корпусі (2) виконані отвори (11), для доступу до свіжого повітря. Всередині корпусу (2) виконана перегородка (8) із замком (10). Еластична манжета (3) виконана у формі зрізаного конусу, із матеріалу, який може бути віднесений до класу СЕБС (стирольних пластиків, співполімерів стиролу, стирольних термопластичних еластомерів). Монтажна пластина (9) виконана циліндричної форми із діаметральною перемичкою (14), де встановлені розтискні лапки (5) та в якій посередині виконаний еліпсний отвір (13). 1 UA 105368 U 5 10 15 20 25 30 35 40 Ручка-фіксатор (4) встановлюється в замок (10), через отвір (13). На кінцевій частині ручкифіксатора виконана еліпсна опорна поверхня (7), на яку опираються розтискні лапки (5). Ручкафіксатор (4) виконана з можливістю повороту. У корпус (2) послідовно встановлюється манжета (3), монтажна пластина (9), із встановленими в ній розтискними лапками (5), фіксуючи манжету (3). Ручка-фіксатор (4) із опорною поверхнею (7), фіксується через отвір (13) в замку (10). Отримана конструкція ковпака (1) з'єднується за допомогою гвинтів (не зображено). В манжеті (3) виконані виступи (12), розташовані навпроти один одного, які фіксують розтискні лапки (5). В стіні будівлі необхідно виконати наскрізний отвір, під діаметр вентиляційного каналу (6). Вентиляційний канал (6) фіксується в отворі за допомогою монтажної піни. Ковпак (1) необхідно розмістити у вентиляційному каналі (6). Тримаючи ковпак за ручку-фіксатор (4), його необхідно проштовхнути вздовж вентиляційного каналу (6) назовні (Фіг. 3-4). Для закріплення ковпака (1) у каналі (6) його необхідно підтягнути за ручку (4) назад, до приміщення, для щільного контакту манжети (3) із зовнішньою стіною будівлі. При повороті ручки-фіксатора (4), еліпсна поверхня (7) провертається на розклинює розтискні лапки (5), приводячи їх у рух, які розходяться та впираються через манжету (3) у вентиляційний канал (6). Ручка-фіксатор (4) після повороту фіксується засувкою від зворотного повертання. У випадку застосування ковпака (1) із припливно-витяжною установкою, в якій одночасно здійснюється приплив так витяжка повітря, де необхідно розділяти потоки, щоб вони не перемішувались, в корпусі (2) виконана перегородка (8). Для відводу конденсату від стіни будівлі, що утворюється усередині ковпака (1), у корпусі (2) ковпака (1) може бути виконаний із нижньої сторони спеціальний відвід (не зображено). Виконані в корпусі (2) отвори (11) можуть мати горизонтальну або вертикальну форму. Отвори (11), також можуть мати форму ламелів, розташованих під кутом, для кращого відводу витяжного повітря та конденсату від стінки будівлі. Зсередини ковпак (1) може бути покритий шаром шумоізолюючого матеріалу (не зображено). Зовнішній ковпак (1) може бути виконаний як із алюмінію з полімерним покриттям, так із нержавіючої сталі з полімерним покриттям або із пластику чи полімеру. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Зовнішній вентиляційний ковпак (1), який містить корпус (2) з отворами (11), для розміщення в отворі стіни будівлі та доступу до зовнішнього повітря, який відрізняється тим, що в корпусі (2) виконана перегородка (8) із замком (10) та який додатково містить еластичну манжету (3), в якій виконані виступи (12), монтажну пластину (9), в якій виконана діаметральна перемичка (14) з еліпсним отвором (13), розтискні лапки (5), які встановлені в діаметральну перемичку (14) монтажної пластини (9) та з однієї сторони зафіксовані виступами (12) еластичної манжети (3), ручку-фіксатор (4), яка встановлена в замок (10) та яка містить еліпсну опорну поверхню (7), що фіксує з іншої сторони розтискні лапки (5), причому ручка фіксатор (4) виконана з можливістю повороту. 2 UA 105368 U 3 UA 105368 U 4 UA 105368 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
