Реверсивний патрон для нарізання різі

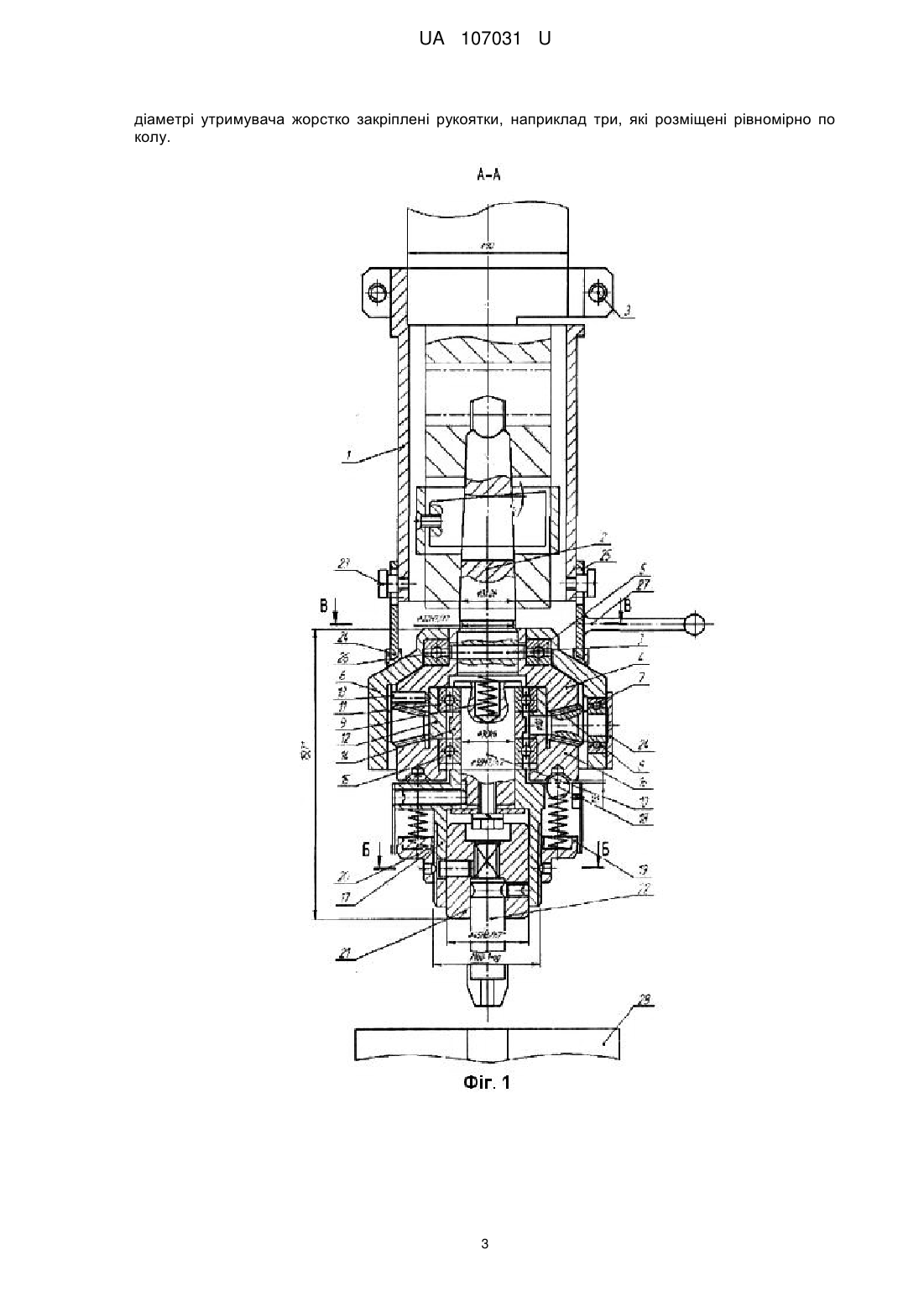

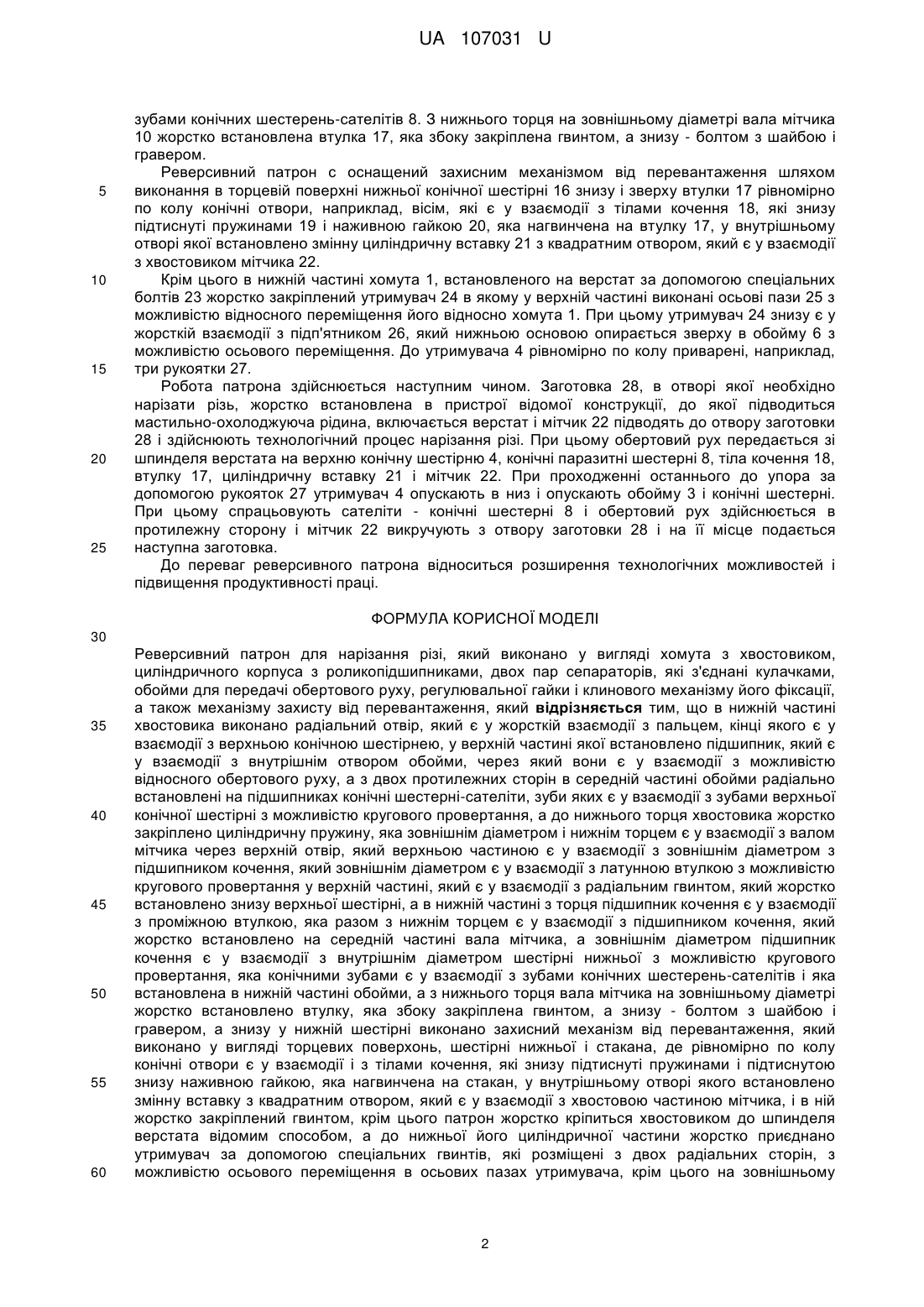

Реферат: Реверсивний патрон для нарізання різі, який виконано у вигляді хомута з хвостовиком, циліндричного корпуса з роликопідшипниками, двох пар сепараторів, які з'єднані кулачками, обойми для передачі обертового руху, регулювальної гайки і клинового механізму його фіксації, а також механізму захисту від перевантаження, причому в нижній частині хвостовика виконано радіальний отвір, який є у жорсткій взаємодії з пальцем, кінці якого є у взаємодії з верхньою конічною шестірнею, у верхній частині якої встановлено підшипник, який є у взаємодії з внутрішнім отвором обойми, через який вони є у взаємодії з можливістю відносного обертового руху, а з двох протилежних сторін в середній частині обойми радіально встановлені на підшипниках конічні шестерні-сателіти, зуби яких є у взаємодії з зубами верхньої конічної шестірні з можливістю кругового провертання, а до нижнього торця хвостовика жорстко закріплено циліндричну пружину, яка зовнішнім діаметром і нижнім торцем є у взаємодії з валом мітчика через верхній отвір, який верхньою частиною є у взаємодії з зовнішнім діаметром з підшипником кочення, який зовнішнім діаметром є у взаємодії з латунною втулкою з можливістю кругового провертання у верхній частині, який є у взаємодії з радіальним гвинтом, який жорстко встановлено знизу верхньої шестірні, а в нижній частині з торця підшипник кочення є у взаємодії з проміжною втулкою, яка разом з нижнім торцем є у взаємодії з підшипником кочення, який жорстко встановлено на середній частині вала мітчика, а зовнішнім діаметром підшипник кочення є у взаємодії з внутрішнім діаметром шестірні нижньої з можливістю кругового провертання, яка конічними зубами є у взаємодії з зубами конічних шестерень-сателітів і яка встановлена в нижній частині обойми, а з нижнього торця вала мітчика на зовнішньому діаметрі жорстко встановлено втулку, яка збоку закріплена гвинтом, а знизу - болтом з шайбою і гравером, а знизу у нижній шестірні виконано захисний механізм від перевантаження, який виконано у вигляді торцевих поверхонь, шестірні нижньої і стакана, де рівномірно по колу конічні отвори є у взаємодії і з тілами кочення, які знизу підтиснуті пружинами і підтиснутою знизу наживною гайкою, яка нагвинчена на стакан, у внутрішньому отворі якого встановлено змінну вставку з квадратним отвором, який є у взаємодії з хвостовою UA 107031 U (12) UA 107031 U частиною мітчика, і в ній жорстко закріплений гвинтом, крім цього патрон жорстко кріпиться хвостовиком до шпинделя верстата відомим способом, а до нижньої його циліндричної частини жорстко приєднано утримувач за допомогою спеціальних гвинтів, які розміщені з двох радіальних сторін, з можливістю осьового переміщення в осьових пазах утримувача, крім цього на зовнішньому діаметрі утримувача жорстко закріплені рукоятки, наприклад три, які розміщені рівномірно по колу. UA 107031 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування і може бути використаний для виготовлення і відновлення різі в різних деталях машин і механізмів. Відомий реверсивний патрон для мітчиків, який виконано у вигляді хомута, циліндричного корпуса з роликопідшипниками, двох пар сепараторів, які з'єднані кулачками, обойми для передачі обертового руху, регулювальної гайки і клинового механізму його фіксації, а також механізму захисту від перевантажень (Приспособления и инструменты для станочних работ. Чуев А.В. и др. - Лен. Изд., 1976. - рис. 130). Основний його недолік - обмежені технологічні можливості і мала продуктивність праці. Задачею корисної моделі є розширення технологічних можливостей і підвищення продуктивності праці шляхом виконання реверсивного патрона для нарізання різі у вигляді хомута з хвостовиком, корпуса з роликопідшипниками, двох пар сепараторів, які з'єднані кулачками, обойми для передачі обертового руху, регулювальної гайки і механізму його фіксації, причому в нижній частині хвостовика виконано радіальний отвір, який є у жорсткій взаємодії з пальцем, кінці якого є у взаємодії з верхньою конічною шестірнею, у верхній частині якої встановлено підшипник, який є у взаємодії з внутрішнім отвором обойми через який вони є у взаємодії з можливістю відносного обертового руху, а з двох протилежних сторін в середній частині обойми радіально встановлені на підшипниках конічні шестерні-сателіти, зуби яких є у взаємодії з зубами верхньої конічної шестірні з можливістю кругового провертання, а до нижнього торця хвостовика жорстко закріплено циліндричну пружину, яка зовнішнім діаметром і нижнім торцем є у взаємодії з валом мітчика, через верхній отвір, який верхньою частиною є у взаємодії з зовнішнім діаметром з підшипником кочення, який зовнішнім діаметром є у взаємодії з латунною втулкою з можливістю кругового провертання у верхній частині, який є у взаємодії з радіальним гвинтом, який жорстко встановлено знизу верхньої шестірні, а в нижній частині з торця підшипник кочення є у взаємодії з проміжною втулкою, яка разом з нижнім торцем є у взаємодії з підшипником кочення, який жорстко встановлено на середній частині вала мітчика, а зовнішнім діаметром підшипник кочення є у взаємодії з внутрішнім діаметром шестірні нижньої з можливістю кругового провертання, яка конічними зубами с у взаємодії з зубами конічних шестерень-сателітів і яка встановлена в нижній частині обойми, а з нижнього торця вала мітчика на зовнішньому діаметрі жорстко встановлено втулку, яка з боку закріплений гвинтом, а з низу болтом з шайбою і гравером, а з низу нижньої шестірні виконано захисний механізм від перевантаження, який виконано у вигляді торцевих поверхонь шестірні нижньої і стакана, де рівномірно по колу конічні отвори є у взаємодії і з тілами кочення, які знизу підтиснуті пружинами і підтиснутою знизу наживною гайкою, яка нагвинчена на стакан, у внутрішньому отворі якого встановлено змінну вставку з квадратним отвором, який є у взаємодії з хвостовою частиною мітчика і в ній жорстко закріплений гвинтом, крім цього патрон жорстко кріпиться хвостовиком до шпинделя верстата відомим способом, а до нижньої його циліндричної частини жорстко приєднано утримувач за допомогою спеціальних гвинтів, які розміщені з двох радіальних сторін, з можливістю осьового переміщення в осьових пазах утримувача, крім цього на зовнішньому діаметрі утримувача жорстко закріплені рукоятки, наприклад три, які розміщені рівномірно по колу. Реверсивний патрон для нарізання різі зображено на фіг. 1 - переріз по А-А на фіг. 3, фіг. 2 переріз по Б-Б на фіг. 1 і фіг. 3 - переріз по В-В на фіг. 1. Реверсивний патрон для нарізання різі виконано у вигляді хомута 1 для його кріплення на вертикально-свердлильному чи іншому верстаті за допомогою хвостовика 2 відомим способом. В нижній частині хвостовика виконано радіальний отвір, який є у жорсткій взаємодії з віссю повідком 3, кінці якого є у взаємодії з верхньою конічною шестірнею 4, у верхній частині якої встановлено підшипник 5 через який вони є у взаємодії з можливістю відносного обертового руху. Підшипник 5 також встановлений у внутрішній отвір верхньої частини обойми 6, в середній частині якої з двох протилежних сторін радіально встановлені на підшипниках 7 конічні шестерні-сателіти 8, зуби яких є у взаємодії з зубами верхньої конічної шестірні 4 з можливістю кругового провертання. А до нижньою торця хвостовика 2 жорстко закріплено циліндричну пружину 9, яка зовнішнім діаметром і нижнім торцем є у взаємодії з валом - мітчика 10, через верхній отвір, який верхньою частиною є у взаємодії з зовнішнім діаметром підшипника-кочення 11, який зовнішнім діаметром є у взаємодії з латунною втулкою 12 з можливістю кругового провертання, який у верхній частині є у взаємодії з радіальним гвинтом 13, який жорстко встановлено у верхній частині конічної шестірні верхньої 4. В нижній частині з торця підшипник 11 є у взаємодії з проміжною втулкою 14, яка разом з латунною втулкою 12, яка нижнім торцем є у взаємодії з підшипником кочення 15, який жорстко встановлено на середній частині вала мітчика 10. Зовнішнім діаметром підшипник 15 є у взаємодії з внутрішнім отвором нижньої конічної шестірні 16 з можливістю кругового провертання, яка конічними зубами є у взаємодії з 1 UA 107031 U 5 10 15 20 25 зубами конічних шестерень-сателітів 8. З нижнього торця на зовнішньому діаметрі вала мітчика 10 жорстко встановлена втулка 17, яка збоку закріплена гвинтом, а знизу - болтом з шайбою і гравером. Реверсивний патрон с оснащений захисним механізмом від перевантаження шляхом виконання в торцевій поверхні нижньої конічної шестірні 16 знизу і зверху втулки 17 рівномірно по колу конічні отвори, наприклад, вісім, які є у взаємодії з тілами кочення 18, які знизу підтиснуті пружинами 19 і наживною гайкою 20, яка нагвинчена на втулку 17, у внутрішньому отворі якої встановлено змінну циліндричну вставку 21 з квадратним отвором, який є у взаємодії з хвостовиком мітчика 22. Крім цього в нижній частині хомута 1, встановленого на верстат за допомогою спеціальних болтів 23 жорстко закріплений утримувач 24 в якому у верхній частині виконані осьові пази 25 з можливістю відносного переміщення його відносно хомута 1. При цьому утримувач 24 знизу є у жорсткій взаємодії з підп'ятником 26, який нижньою основою опирається зверху в обойму 6 з можливістю осьового переміщення. До утримувача 4 рівномірно по колу приварені, наприклад, три рукоятки 27. Робота патрона здійснюється наступним чином. Заготовка 28, в отворі якої необхідно нарізати різь, жорстко встановлена в пристрої відомої конструкції, до якої підводиться мастильно-охолоджуюча рідина, включається верстат і мітчик 22 підводять до отвору заготовки 28 і здійснюють технологічний процес нарізання різі. При цьому обертовий рух передається зі шпинделя верстата на верхню конічну шестірню 4, конічні паразитні шестерні 8, тіла кочення 18, втулку 17, циліндричну вставку 21 і мітчик 22. При проходженні останнього до упора за допомогою рукояток 27 утримувач 4 опускають в низ і опускають обойму 3 і конічні шестерні. При цьому спрацьовують сателіти - конічні шестерні 8 і обертовий рух здійснюється в протилежну сторону і мітчик 22 викручують з отвору заготовки 28 і на її місце подається наступна заготовка. До переваг реверсивного патрона відноситься розширення технологічних можливостей і підвищення продуктивності праці. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 55 60 Реверсивний патрон для нарізання різі, який виконано у вигляді хомута з хвостовиком, циліндричного корпуса з роликопідшипниками, двох пар сепараторів, які з'єднані кулачками, обойми для передачі обертового руху, регулювальної гайки і клинового механізму його фіксації, а також механізму захисту від перевантаження, який відрізняється тим, що в нижній частині хвостовика виконано радіальний отвір, який є у жорсткій взаємодії з пальцем, кінці якого є у взаємодії з верхньою конічною шестірнею, у верхній частині якої встановлено підшипник, який є у взаємодії з внутрішнім отвором обойми, через який вони є у взаємодії з можливістю відносного обертового руху, а з двох протилежних сторін в середній частині обойми радіально встановлені на підшипниках конічні шестерні-сателіти, зуби яких є у взаємодії з зубами верхньої конічної шестірні з можливістю кругового провертання, а до нижнього торця хвостовика жорстко закріплено циліндричну пружину, яка зовнішнім діаметром і нижнім торцем є у взаємодії з валом мітчика через верхній отвір, який верхньою частиною є у взаємодії з зовнішнім діаметром з підшипником кочення, який зовнішнім діаметром є у взаємодії з латунною втулкою з можливістю кругового провертання у верхній частині, який є у взаємодії з радіальним гвинтом, який жорстко встановлено знизу верхньої шестірні, а в нижній частині з торця підшипник кочення є у взаємодії з проміжною втулкою, яка разом з нижнім торцем є у взаємодії з підшипником кочення, який жорстко встановлено на середній частині вала мітчика, а зовнішнім діаметром підшипник кочення є у взаємодії з внутрішнім діаметром шестірні нижньої з можливістю кругового провертання, яка конічними зубами є у взаємодії з зубами конічних шестерень-сателітів і яка встановлена в нижній частині обойми, а з нижнього торця вала мітчика на зовнішньому діаметрі жорстко встановлено втулку, яка збоку закріплена гвинтом, а знизу - болтом з шайбою і гравером, а знизу у нижній шестірні виконано захисний механізм від перевантаження, який виконано у вигляді торцевих поверхонь, шестірні нижньої і стакана, де рівномірно по колу конічні отвори є у взаємодії і з тілами кочення, які знизу підтиснуті пружинами і підтиснутою знизу наживною гайкою, яка нагвинчена на стакан, у внутрішньому отворі якого встановлено змінну вставку з квадратним отвором, який є у взаємодії з хвостовою частиною мітчика, і в ній жорстко закріплений гвинтом, крім цього патрон жорстко кріпиться хвостовиком до шпинделя верстата відомим способом, а до нижньої його циліндричної частини жорстко приєднано утримувач за допомогою спеціальних гвинтів, які розміщені з двох радіальних сторін, з можливістю осьового переміщення в осьових пазах утримувача, крім цього на зовнішньому 2 UA 107031 U діаметрі утримувача жорстко закріплені рукоятки, наприклад три, які розміщені рівномірно по колу. 3 UA 107031 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
