Карниз

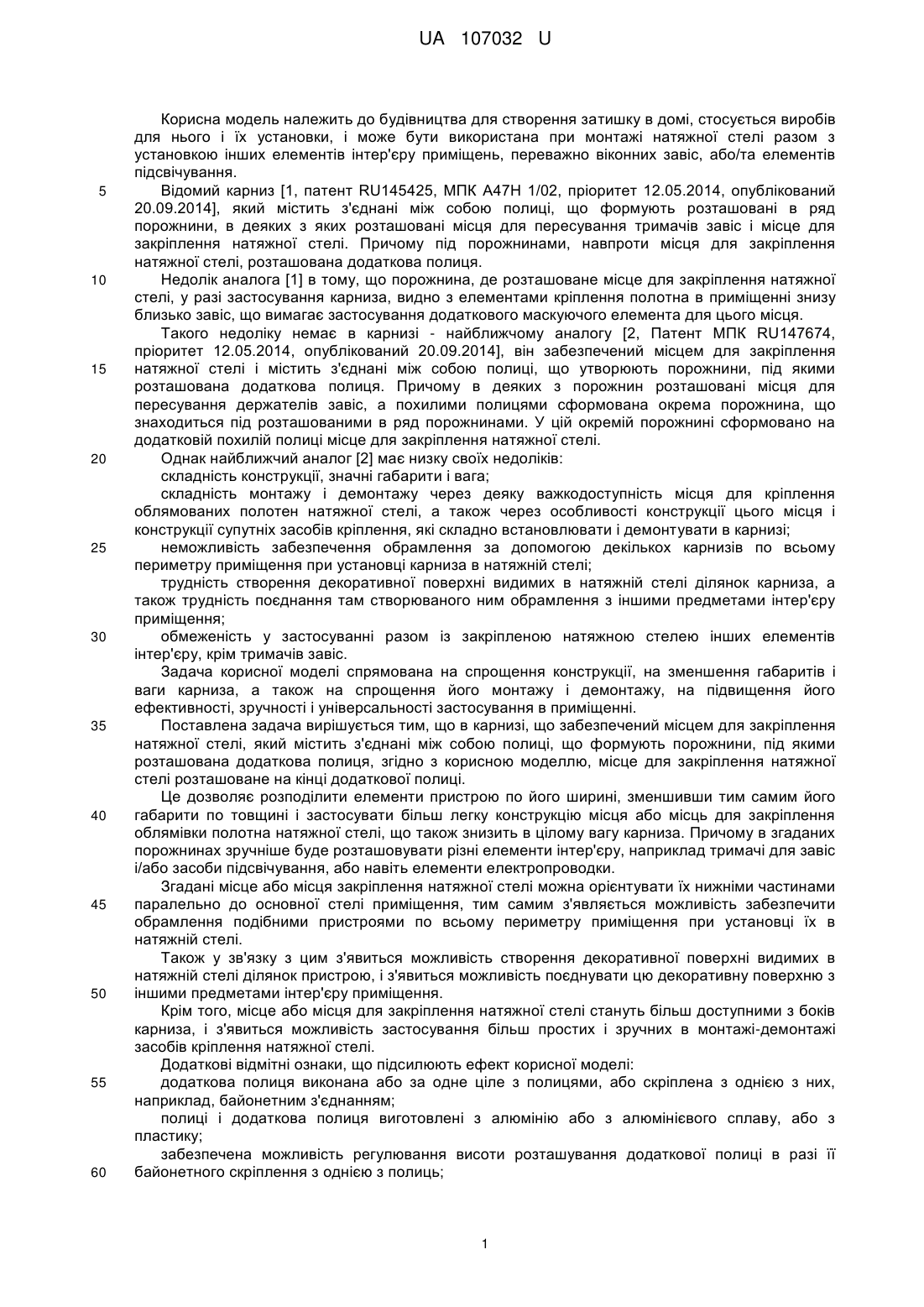

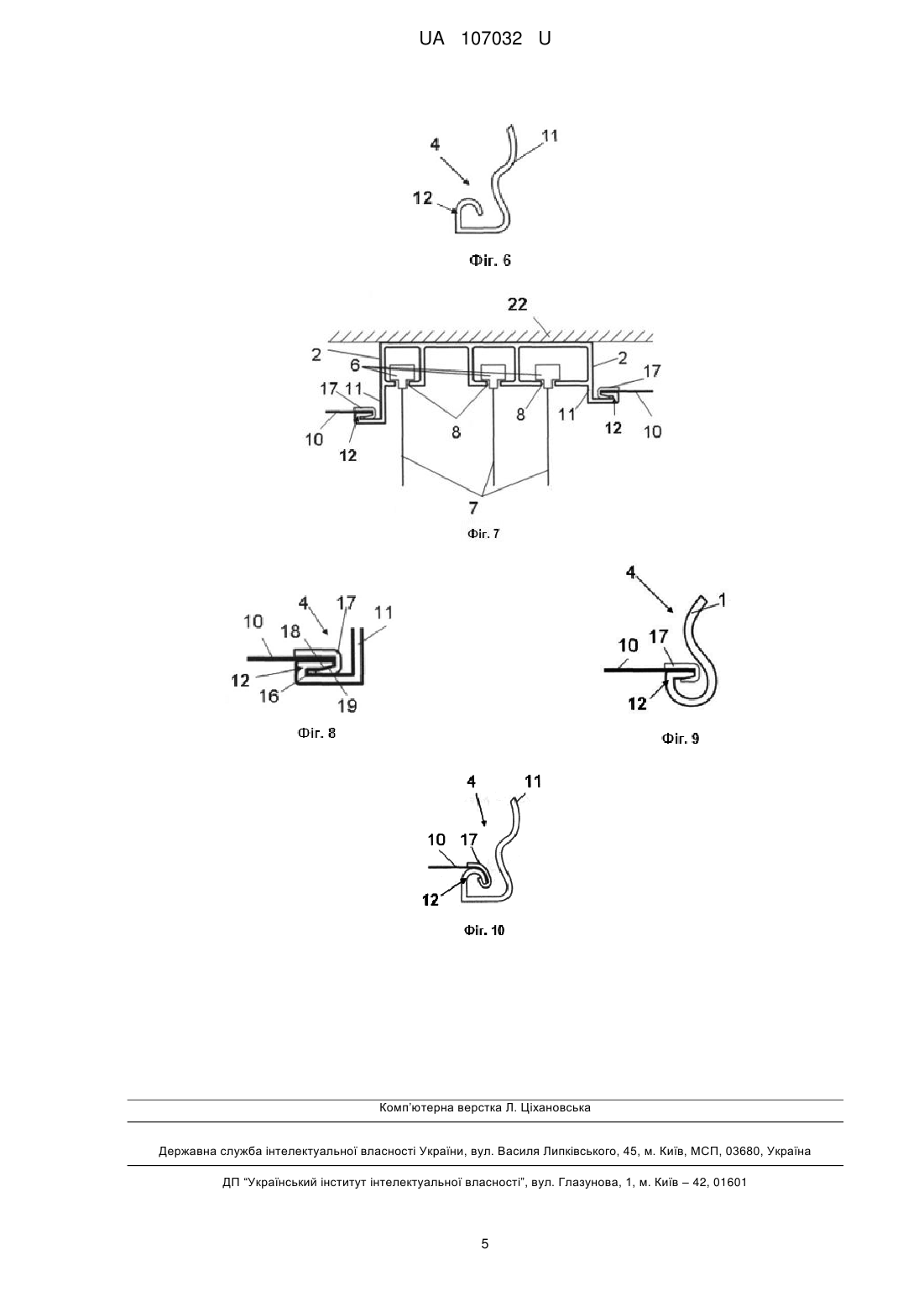

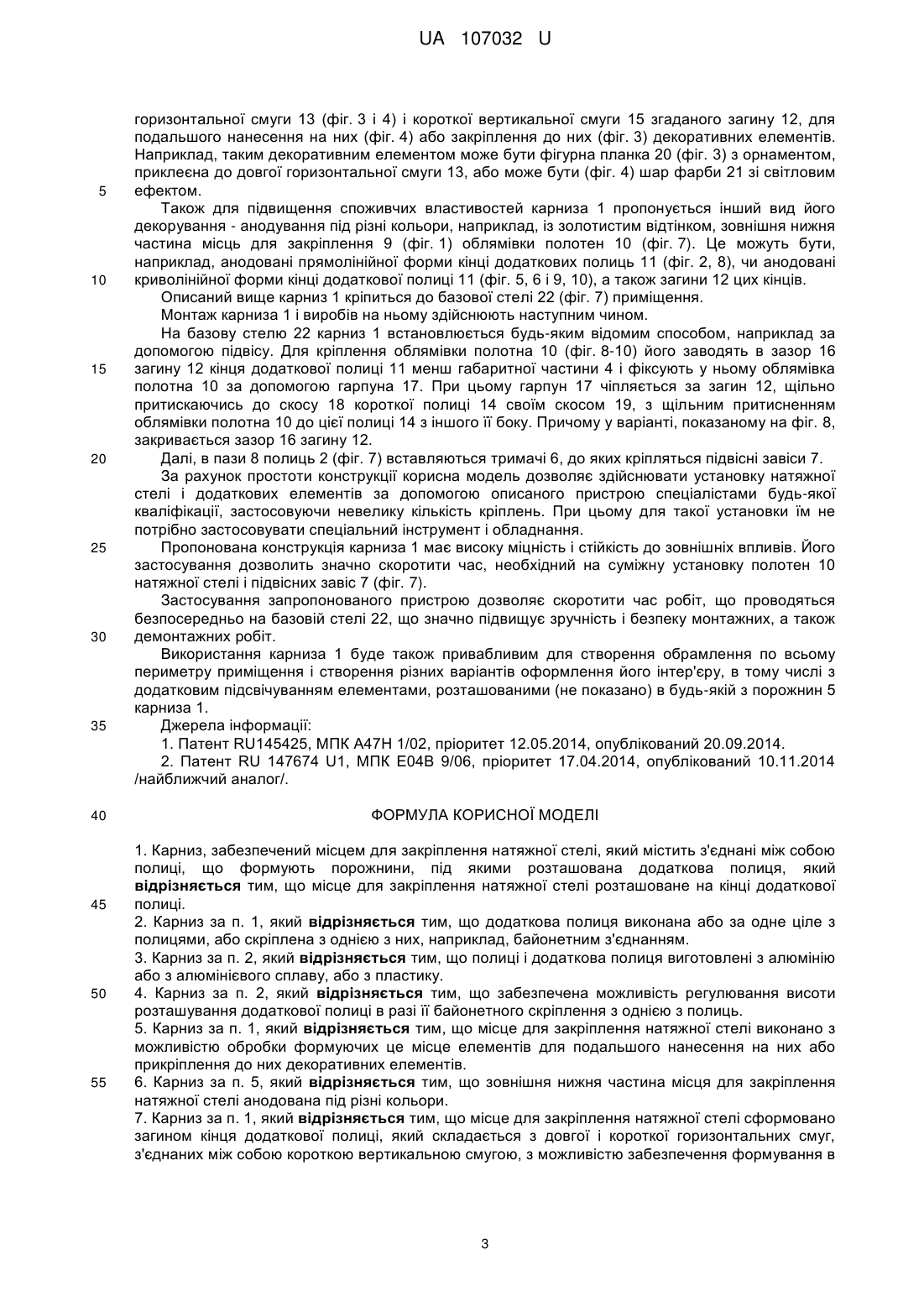

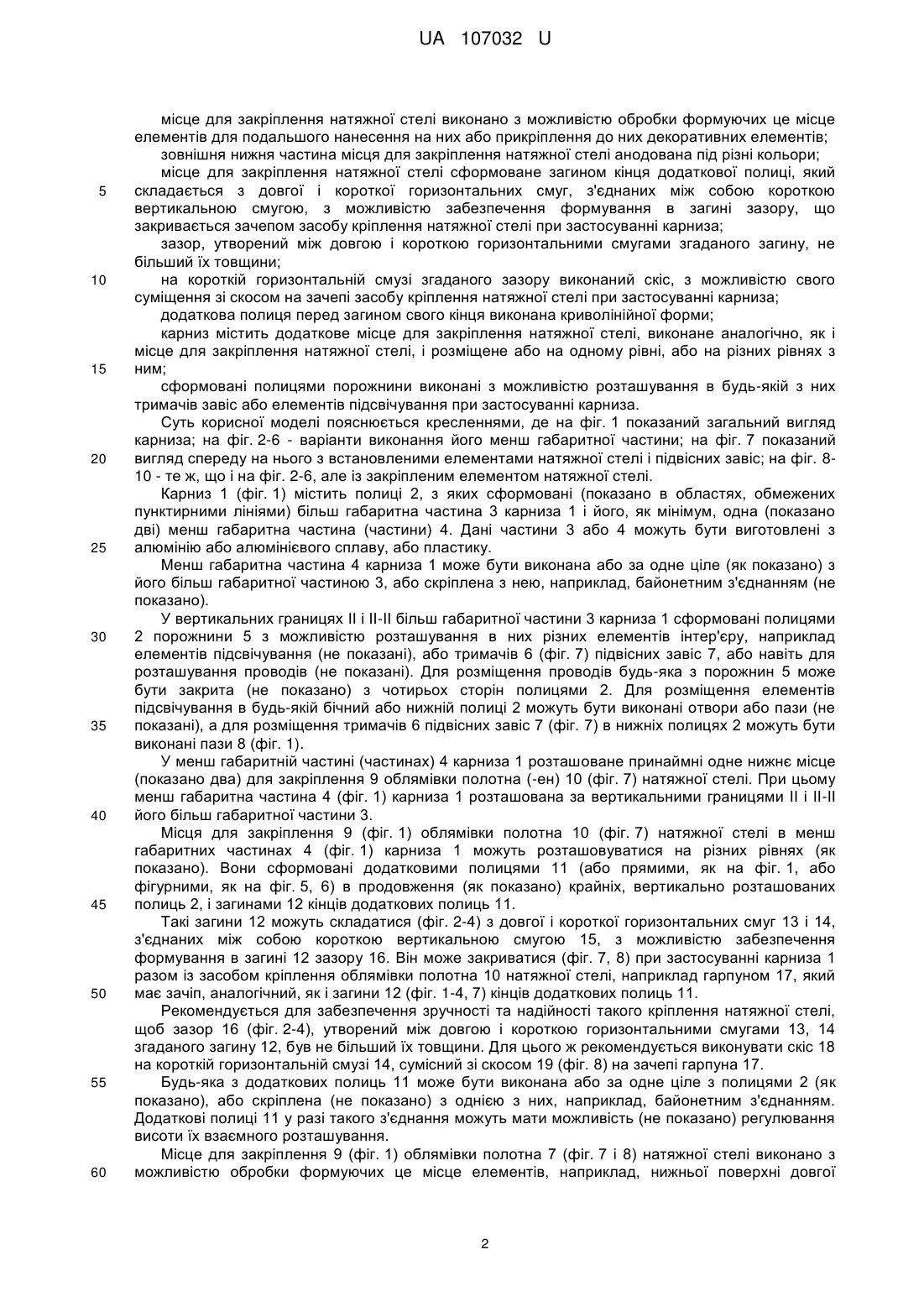

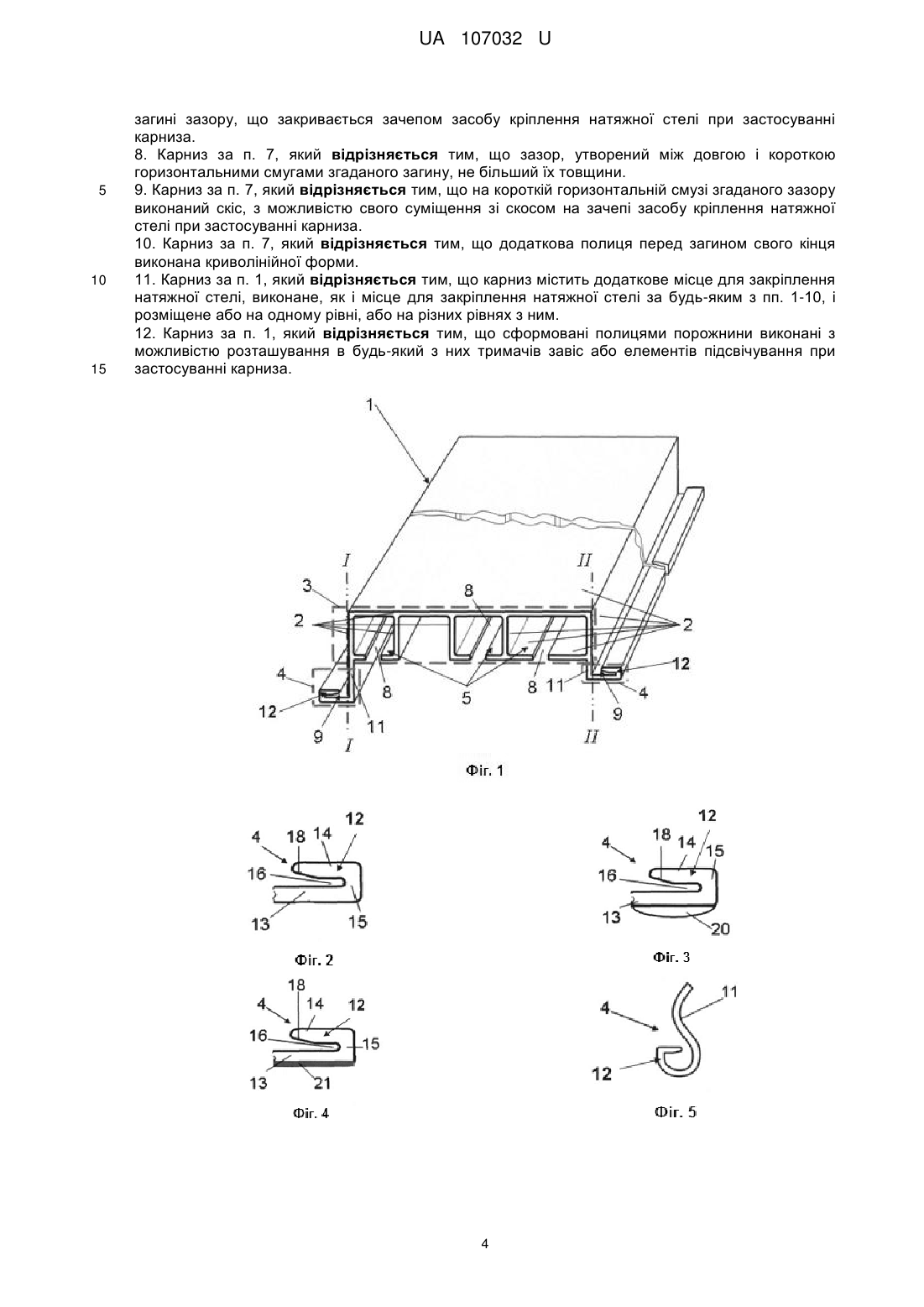

Реферат: UA 107032 U UA 107032 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва для створення затишку в домі, стосується виробів для нього і їх установки, і може бути використана при монтажі натяжної стелі разом з установкою інших елементів інтер'єру приміщень, переважно віконних завіс, або/та елементів підсвічування. Відомий карниз [1, патент RU145425, МПК А47Н 1/02, пріоритет 12.05.2014, опублікований 20.09.2014], який містить з'єднані між собою полиці, що формують розташовані в ряд порожнини, в деяких з яких розташовані місця для пересування тримачів завіс і місце для закріплення натяжної стелі. Причому під порожнинами, навпроти місця для закріплення натяжної стелі, розташована додаткова полиця. Недолік аналога [1] в тому, що порожнина, де розташоване місце для закріплення натяжної стелі, у разі застосування карниза, видно з елементами кріплення полотна в приміщенні знизу близько завіс, що вимагає застосування додаткового маскуючого елемента для цього місця. Такого недоліку немає в карнизі - найближчому аналогу [2, Патент МПК RU147674, пріоритет 12.05.2014, опублікований 20.09.2014], він забезпечений місцем для закріплення натяжної стелі і містить з'єднані між собою полиці, що утворюють порожнини, під якими розташована додаткова полиця. Причому в деяких з порожнин розташовані місця для пересування держателів завіс, а похилими полицями сформована окрема порожнина, що знаходиться під розташованими в ряд порожнинами. У цій окремій порожнині сформовано на додатковій похилій полиці місце для закріплення натяжної стелі. Однак найближчий аналог [2] має низку своїх недоліків: складність конструкції, значні габарити і вага; складність монтажу і демонтажу через деяку важкодоступність місця для кріплення облямованих полотен натяжної стелі, а також через особливості конструкції цього місця і конструкції супутніх засобів кріплення, які складно встановлювати і демонтувати в карнизі; неможливість забезпечення обрамлення за допомогою декількох карнизів по всьому периметру приміщення при установці карниза в натяжній стелі; трудність створення декоративної поверхні видимих в натяжній стелі ділянок карниза, а також трудність поєднання там створюваного ним обрамлення з іншими предметами інтер'єру приміщення; обмеженість у застосуванні разом із закріпленою натяжною стелею інших елементів інтер'єру, крім тримачів завіс. Задача корисної моделі спрямована на спрощення конструкції, на зменшення габаритів і ваги карниза, а також на спрощення його монтажу і демонтажу, на підвищення його ефективності, зручності і універсальності застосування в приміщенні. Поставлена задача вирішується тим, що в карнизі, що забезпечений місцем для закріплення натяжної стелі, який містить з'єднані між собою полиці, що формують порожнини, під якими розташована додаткова полиця, згідно з корисною моделлю, місце для закріплення натяжної стелі розташоване на кінці додаткової полиці. Це дозволяє розподілити елементи пристрою по його ширині, зменшивши тим самим його габарити по товщині і застосувати більш легку конструкцію місця або місць для закріплення облямівки полотна натяжної стелі, що також знизить в цілому вагу карниза. Причому в згаданих порожнинах зручніше буде розташовувати різні елементи інтер'єру, наприклад тримачі для завіс і/або засоби підсвічування, або навіть елементи електропроводки. Згадані місце або місця закріплення натяжної стелі можна орієнтувати їх нижніми частинами паралельно до основної стелі приміщення, тим самим з'являється можливість забезпечити обрамлення подібними пристроями по всьому периметру приміщення при установці їх в натяжній стелі. Також у зв'язку з цим з'явиться можливість створення декоративної поверхні видимих в натяжній стелі ділянок пристрою, і з'явиться можливість поєднувати цю декоративну поверхню з іншими предметами інтер'єру приміщення. Крім того, місце або місця для закріплення натяжної стелі стануть більш доступними з боків карниза, і з'явиться можливість застосування більш простих і зручних в монтажі-демонтажі засобів кріплення натяжної стелі. Додаткові відмітні ознаки, що підсилюють ефект корисної моделі: додаткова полиця виконана або за одне ціле з полицями, або скріплена з однією з них, наприклад, байонетним з'єднанням; полиці і додаткова полиця виготовлені з алюмінію або з алюмінієвого сплаву, або з пластику; забезпечена можливість регулювання висоти розташування додаткової полиці в разі її байонетного скріплення з однією з полиць; 1 UA 107032 U 5 10 15 20 25 30 35 40 45 50 55 60 місце для закріплення натяжної стелі виконано з можливістю обробки формуючих це місце елементів для подальшого нанесення на них або прикріплення до них декоративних елементів; зовнішня нижня частина місця для закріплення натяжної стелі анодована під різні кольори; місце для закріплення натяжної стелі сформоване загином кінця додаткової полиці, який складається з довгої і короткої горизонтальних смуг, з'єднаних між собою короткою вертикальною смугою, з можливістю забезпечення формування в загині зазору, що закривається зачепом засобу кріплення натяжної стелі при застосуванні карниза; зазор, утворений між довгою і короткою горизонтальними смугами згаданого загину, не більший їх товщини; на короткій горизонтальній смузі згаданого зазору виконаний скіс, з можливістю свого суміщення зі скосом на зачепі засобу кріплення натяжної стелі при застосуванні карниза; додаткова полиця перед загином свого кінця виконана криволінійної форми; карниз містить додаткове місце для закріплення натяжної стелі, виконане аналогічно, як і місце для закріплення натяжної стелі, і розміщене або на одному рівні, або на різних рівнях з ним; сформовані полицями порожнини виконані з можливістю розташування в будь-якій з них тримачів завіс або елементів підсвічування при застосуванні карниза. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний загальний вигляд карниза; на фіг. 2-6 - варіанти виконання його менш габаритної частини; на фіг. 7 показаний вигляд спереду на нього з встановленими елементами натяжної стелі і підвісних завіс; на фіг. 810 - те ж, що і на фіг. 2-6, але із закріпленим елементом натяжної стелі. Карниз 1 (фіг. 1) містить полиці 2, з яких сформовані (показано в областях, обмежених пунктирними лініями) більш габаритна частина 3 карниза 1 і його, як мінімум, одна (показано дві) менш габаритна частина (частини) 4. Дані частини 3 або 4 можуть бути виготовлені з алюмінію або алюмінієвого сплаву, або пластику. Менш габаритна частина 4 карниза 1 може бути виконана або за одне ціле (як показано) з його більш габаритної частиною 3, або скріплена з нею, наприклад, байонетним з'єднанням (не показано). У вертикальних границях II і ІІ-ІІ більш габаритної частини 3 карниза 1 сформовані полицями 2 порожнини 5 з можливістю розташування в них різних елементів інтер'єру, наприклад елементів підсвічування (не показані), або тримачів 6 (фіг. 7) підвісних завіс 7, або навіть для розташування проводів (не показані). Для розміщення проводів будь-яка з порожнин 5 може бути закрита (не показано) з чотирьох сторін полицями 2. Для розміщення елементів підсвічування в будь-якій бічний або нижній полиці 2 можуть бути виконані отвори або пази (не показані), а для розміщення тримачів 6 підвісних завіс 7 (фіг. 7) в нижніх полицях 2 можуть бути виконані пази 8 (фіг. 1). У менш габаритній частині (частинах) 4 карниза 1 розташоване принаймні одне нижнє місце (показано два) для закріплення 9 облямівки полотна (-ен) 10 (фіг. 7) натяжної стелі. При цьому менш габаритна частина 4 (фіг. 1) карниза 1 розташована за вертикальними границями II і ІІ-ІІ його більш габаритної частини 3. Місця для закріплення 9 (фіг. 1) облямівки полотна 10 (фіг. 7) натяжної стелі в менш габаритних частинах 4 (фіг. 1) карниза 1 можуть розташовуватися на різних рівнях (як показано). Вони сформовані додатковими полицями 11 (або прямими, як на фіг. 1, або фігурними, як на фіг. 5, 6) в продовження (як показано) крайніх, вертикально розташованих полиць 2, і загинами 12 кінців додаткових полиць 11. Такі загини 12 можуть складатися (фіг. 2-4) з довгої і короткої горизонтальних смуг 13 і 14, з'єднаних між собою короткою вертикальною смугою 15, з можливістю забезпечення формування в загині 12 зазору 16. Він може закриватися (фіг. 7, 8) при застосуванні карниза 1 разом із засобом кріплення облямівки полотна 10 натяжної стелі, наприклад гарпуном 17, який має зачіп, аналогічний, як і загини 12 (фіг. 1-4, 7) кінців додаткових полиць 11. Рекомендується для забезпечення зручності та надійності такого кріплення натяжної стелі, щоб зазор 16 (фіг. 2-4), утворений між довгою і короткою горизонтальними смугами 13, 14 згаданого загину 12, був не більший їх товщини. Для цього ж рекомендується виконувати скіс 18 на короткій горизонтальній смузі 14, сумісний зі скосом 19 (фіг. 8) на зачепі гарпуна 17. Будь-яка з додаткових полиць 11 може бути виконана або за одне ціле з полицями 2 (як показано), або скріплена (не показано) з однією з них, наприклад, байонетним з'єднанням. Додаткові полиці 11 у разі такого з'єднання можуть мати можливість (не показано) регулювання висоти їх взаємного розташування. Місце для закріплення 9 (фіг. 1) облямівки полотна 7 (фіг. 7 і 8) натяжної стелі виконано з можливістю обробки формуючих це місце елементів, наприклад, нижньої поверхні довгої 2 UA 107032 U 5 10 15 20 25 30 35 40 45 50 55 горизонтальної смуги 13 (фіг. 3 і 4) і короткої вертикальної смуги 15 згаданого загину 12, для подальшого нанесення на них (фіг. 4) або закріплення до них (фіг. 3) декоративних елементів. Наприклад, таким декоративним елементом може бути фігурна планка 20 (фіг. 3) з орнаментом, приклеєна до довгої горизонтальної смуги 13, або може бути (фіг. 4) шар фарби 21 зі світловим ефектом. Також для підвищення споживчих властивостей карниза 1 пропонується інший вид його декорування - анодування під різні кольори, наприклад, із золотистим відтінком, зовнішня нижня частина місць для закріплення 9 (фіг. 1) облямівки полотен 10 (фіг. 7). Це можуть бути, наприклад, анодовані прямолінійної форми кінці додаткових полиць 11 (фіг. 2, 8), чи анодовані криволінійної форми кінці додаткової полиці 11 (фіг. 5, 6 і 9, 10), а також загини 12 цих кінців. Описаний вище карниз 1 кріпиться до базової стелі 22 (фіг. 7) приміщення. Монтаж карниза 1 і виробів на ньому здійснюють наступним чином. На базову стелю 22 карниз 1 встановлюється будь-яким відомим способом, наприклад за допомогою підвісу. Для кріплення облямівки полотна 10 (фіг. 8-10) його заводять в зазор 16 загину 12 кінця додаткової полиці 11 менш габаритної частини 4 і фіксують у ньому облямівка полотна 10 за допомогою гарпуна 17. При цьому гарпун 17 чіпляється за загин 12, щільно притискаючись до скосу 18 короткої полиці 14 своїм скосом 19, з щільним притисненням облямівки полотна 10 до цієї полиці 14 з іншого її боку. Причому у варіанті, показаному на фіг. 8, закривається зазор 16 загину 12. Далі, в пази 8 полиць 2 (фіг. 7) вставляються тримачі 6, до яких кріпляться підвісні завіси 7. За рахунок простоти конструкції корисна модель дозволяє здійснювати установку натяжної стелі і додаткових елементів за допомогою описаного пристрою спеціалістами будь-якої кваліфікації, застосовуючи невелику кількість кріплень. При цьому для такої установки їм не потрібно застосовувати спеціальний інструмент і обладнання. Пропонована конструкція карниза 1 має високу міцність і стійкість до зовнішніх впливів. Його застосування дозволить значно скоротити час, необхідний на суміжну установку полотен 10 натяжної стелі і підвісних завіс 7 (фіг. 7). Застосування запропонованого пристрою дозволяє скоротити час робіт, що проводяться безпосередньо на базовій стелі 22, що значно підвищує зручність і безпеку монтажних, а також демонтажних робіт. Використання карниза 1 буде також привабливим для створення обрамлення по всьому периметру приміщення і створення різних варіантів оформлення його інтер'єру, в тому числі з додатковим підсвічуванням елементами, розташованими (не показано) в будь-якій з порожнин 5 карниза 1. Джерела інформації: 1. Патент RU145425, МПК А47Н 1/02, пріоритет 12.05.2014, опублікований 20.09.2014. 2. Патент RU 147674 U1, МПК Е04В 9/06, пріоритет 17.04.2014, опублікований 10.11.2014 /найближчий аналог/. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Карниз, забезпечений місцем для закріплення натяжної стелі, який містить з'єднані між собою полиці, що формують порожнини, під якими розташована додаткова полиця, який відрізняється тим, що місце для закріплення натяжної стелі розташоване на кінці додаткової полиці. 2. Карниз за п. 1, який відрізняється тим, що додаткова полиця виконана або за одне ціле з полицями, або скріплена з однією з них, наприклад, байонетним з'єднанням. 3. Карниз за п. 2, який відрізняється тим, що полиці і додаткова полиця виготовлені з алюмінію або з алюмінієвого сплаву, або з пластику. 4. Карниз за п. 2, який відрізняється тим, що забезпечена можливість регулювання висоти розташування додаткової полиці в разі її байонетного скріплення з однією з полиць. 5. Карниз за п. 1, який відрізняється тим, що місце для закріплення натяжної стелі виконано з можливістю обробки формуючих це місце елементів для подальшого нанесення на них або прикріплення до них декоративних елементів. 6. Карниз за п. 5, який відрізняється тим, що зовнішня нижня частина місця для закріплення натяжної стелі анодована під різні кольори. 7. Карниз за п. 1, який відрізняється тим, що місце для закріплення натяжної стелі сформовано загином кінця додаткової полиці, який складається з довгої і короткої горизонтальних смуг, з'єднаних між собою короткою вертикальною смугою, з можливістю забезпечення формування в 3 UA 107032 U 5 10 15 загині зазору, що закривається зачепом засобу кріплення натяжної стелі при застосуванні карниза. 8. Карниз за п. 7, який відрізняється тим, що зазор, утворений між довгою і короткою горизонтальними смугами згаданого загину, не більший їх товщини. 9. Карниз за п. 7, який відрізняється тим, що на короткій горизонтальній смузі згаданого зазору виконаний скіс, з можливістю свого суміщення зі скосом на зачепі засобу кріплення натяжної стелі при застосуванні карниза. 10. Карниз за п. 7, який відрізняється тим, що додаткова полиця перед загином свого кінця виконана криволінійної форми. 11. Карниз за п. 1, який відрізняється тим, що карниз містить додаткове місце для закріплення натяжної стелі, виконане, як і місце для закріплення натяжної стелі за будь-яким з пп. 1-10, і розміщене або на одному рівні, або на різних рівнях з ним. 12. Карниз за п. 1, який відрізняється тим, що сформовані полицями порожнини виконані з можливістю розташування в будь-який з них тримачів завіс або елементів підсвічування при застосуванні карниза. 4 UA 107032 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
