Магазин пістолета

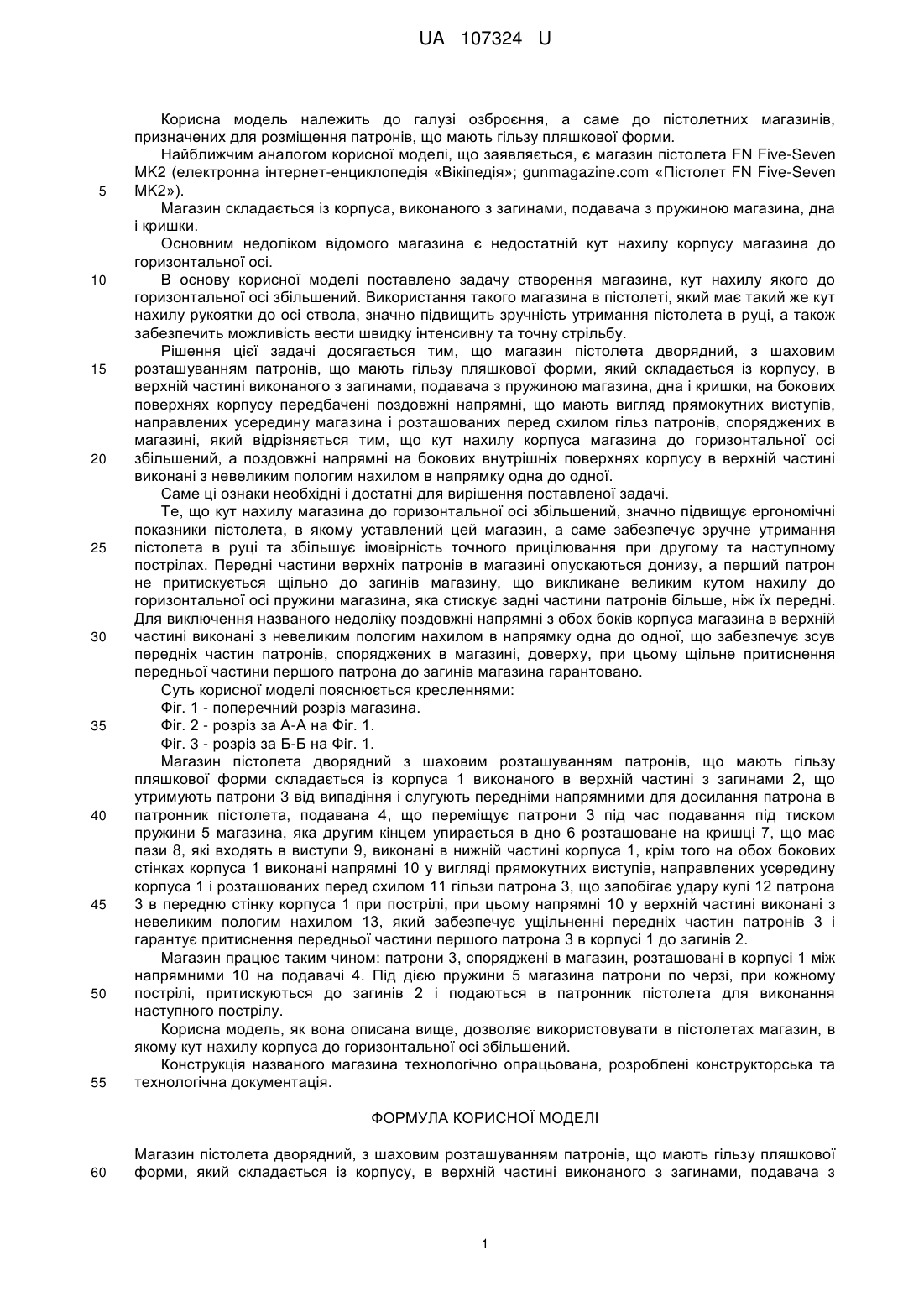

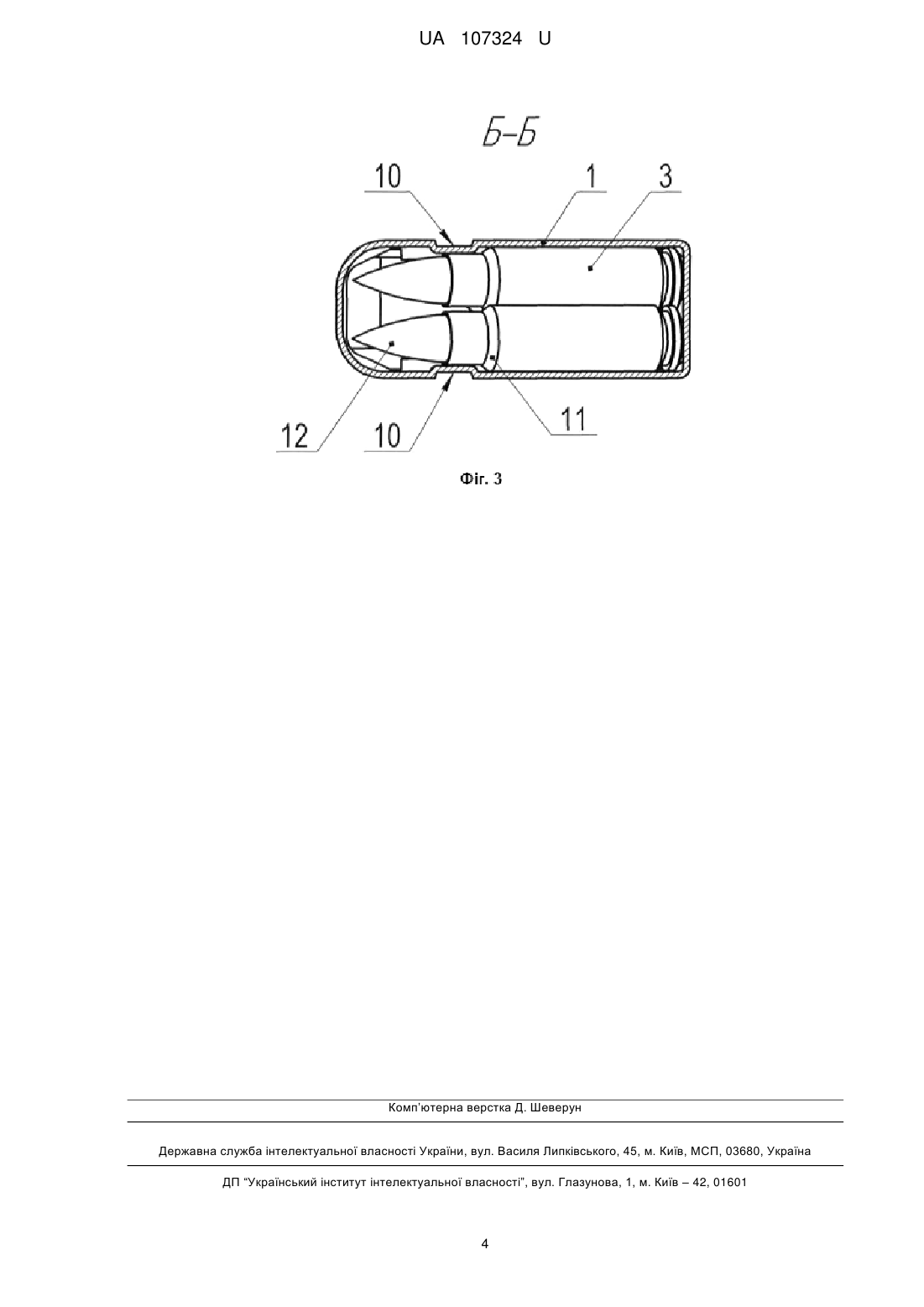

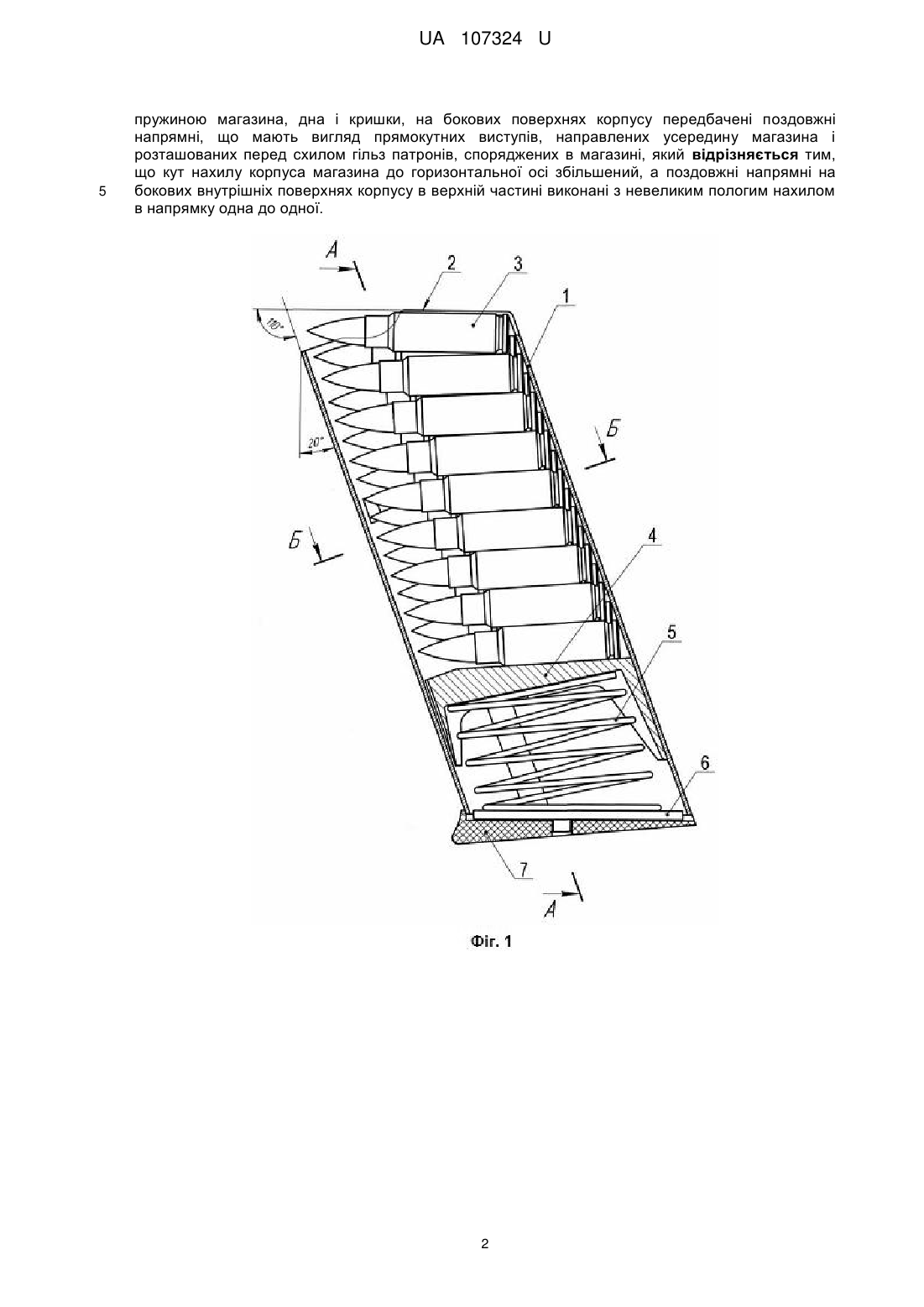

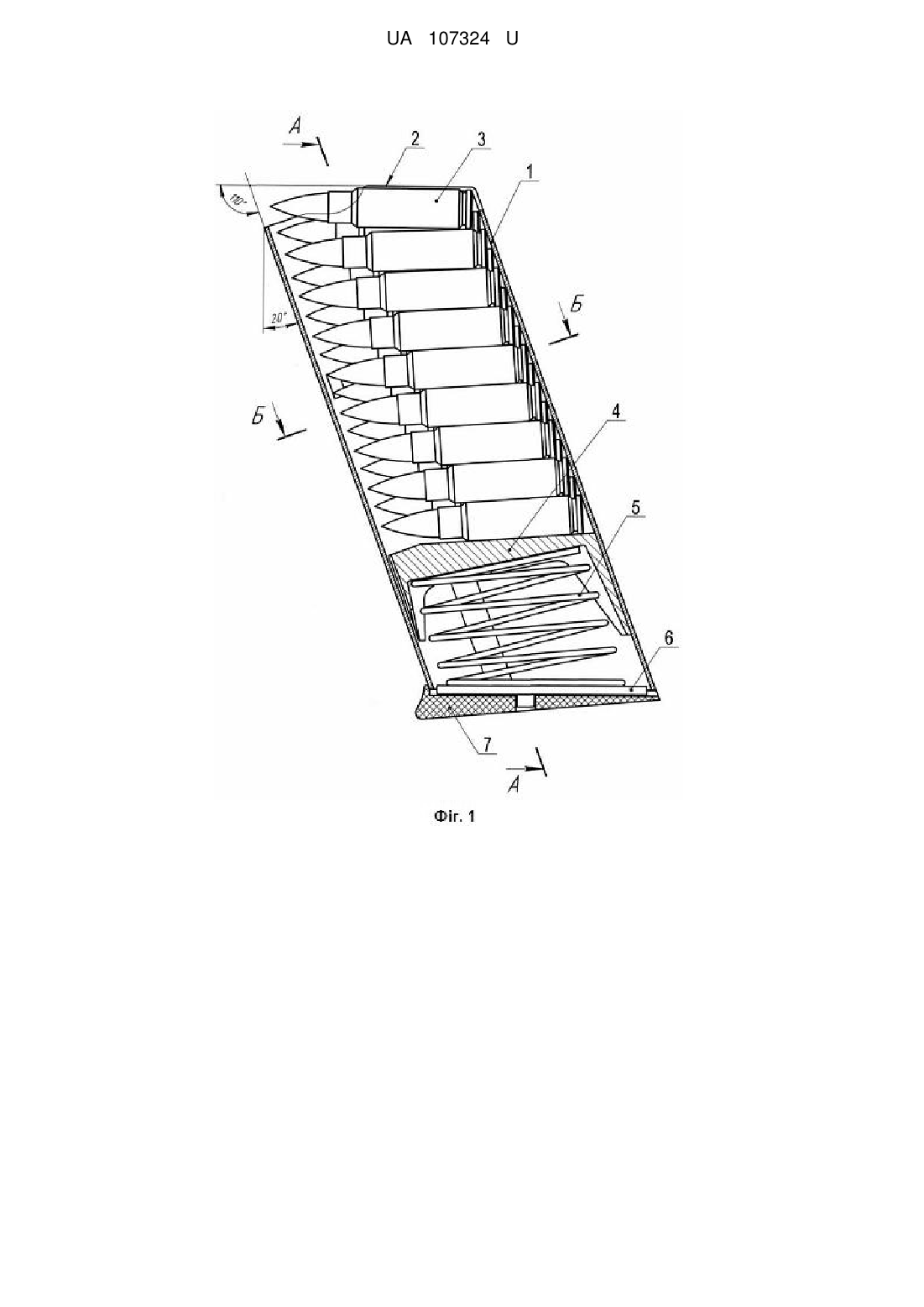

Реферат: UA 107324 U UA 107324 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, а саме до пістолетних магазинів, призначених для розміщення патронів, що мають гільзу пляшкової форми. Найближчим аналогом корисної моделі, що заявляється, є магазин пістолета FN Five-Seven MK2 (електронна інтернет-енциклопедія «Вікіпедія»; gunmagazine.com «Пістолет FN Five-Seven MK2»). Магазин складається із корпуса, виконаного з загинами, подавача з пружиною магазина, дна і кришки. Основним недоліком відомого магазина є недостатній кут нахилу корпусу магазина до горизонтальної осі. В основу корисної моделі поставлено задачу створення магазина, кут нахилу якого до горизонтальної осі збільшений. Використання такого магазина в пістолеті, який має такий же кут нахилу рукоятки до осі ствола, значно підвищить зручність утримання пістолета в руці, а також забезпечить можливість вести швидку інтенсивну та точну стрільбу. Рішення цієї задачі досягається тим, що магазин пістолета дворядний, з шаховим розташуванням патронів, що мають гільзу пляшкової форми, який складається із корпусу, в верхній частині виконаного з загинами, подавача з пружиною магазина, дна і кришки, на бокових поверхнях корпусу передбачені поздовжні напрямні, що мають вигляд прямокутних виступів, направлених усередину магазина і розташованих перед схилом гільз патронів, споряджених в магазині, який відрізняється тим, що кут нахилу корпуса магазина до горизонтальної осі збільшений, а поздовжні напрямні на бокових внутрішніх поверхнях корпусу в верхній частині виконані з невеликим пологим нахилом в напрямку одна до одної. Саме ці ознаки необхідні і достатні для вирішення поставленої задачі. Те, що кут нахилу магазина до горизонтальної осі збільшений, значно підвищує ергономічні показники пістолета, в якому уставлений цей магазин, а саме забезпечує зручне утримання пістолета в руці та збільшує імовірність точного прицілювання при другому та наступному пострілах. Передні частини верхніх патронів в магазині опускаються донизу, а перший патрон не притискується щільно до загинів магазину, що викликане великим кутом нахилу до горизонтальної осі пружини магазина, яка стискує задні частини патронів більше, ніж їх передні. Для виключення названого недоліку поздовжні напрямні з обох боків корпуса магазина в верхній частині виконані з невеликим пологим нахилом в напрямку одна до одної, що забезпечує зсув передніх частин патронів, споряджених в магазині, доверху, при цьому щільне притиснення передньої частини першого патрона до загинів магазина гарантовано. Суть корисної моделі пояснюється кресленнями: Фіг. 1 - поперечний розріз магазина. Фіг. 2 - розріз за А-А на Фіг. 1. Фіг. 3 - розріз за Б-Б на Фіг. 1. Магазин пістолета дворядний з шаховим розташуванням патронів, що мають гільзу пляшкової форми складається із корпуса 1 виконаного в верхній частині з загинами 2, що утримують патрони 3 від випадіння і слугують передніми напрямними для досилання патрона в патронник пістолета, подавана 4, що переміщує патрони 3 під час подавання під тиском пружини 5 магазина, яка другим кінцем упирається в дно 6 розташоване на кришці 7, що має пази 8, які входять в виступи 9, виконані в нижній частині корпуса 1, крім того на обох бокових стінках корпуса 1 виконані напрямні 10 у вигляді прямокутних виступів, направлених усередину корпуса 1 і розташованих перед схилом 11 гільзи патрона 3, що запобігає удару кулі 12 патрона 3 в передню стінку корпуса 1 при пострілі, при цьому напрямні 10 у верхній частині виконані з невеликим пологим нахилом 13, який забезпечує ущільненні передніх частин патронів 3 і гарантує притиснення передньої частини першого патрона 3 в корпусі 1 до загинів 2. Магазин працює таким чином: патрони 3, споряджені в магазин, розташовані в корпусі 1 між напрямними 10 на подавачі 4. Під дією пружини 5 магазина патрони по черзі, при кожному пострілі, притискуються до загинів 2 і подаються в патронник пістолета для виконання наступного пострілу. Корисна модель, як вона описана вище, дозволяє використовувати в пістолетах магазин, в якому кут нахилу корпуса до горизонтальної осі збільшений. Конструкція названого магазина технологічно опрацьована, розроблені конструкторська та технологічна документація. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Магазин пістолета дворядний, з шаховим розташуванням патронів, що мають гільзу пляшкової форми, який складається із корпусу, в верхній частині виконаного з загинами, подавача з 1 UA 107324 U 5 пружиною магазина, дна і кришки, на бокових поверхнях корпусу передбачені поздовжні напрямні, що мають вигляд прямокутних виступів, направлених усередину магазина і розташованих перед схилом гільз патронів, споряджених в магазині, який відрізняється тим, що кут нахилу корпуса магазина до горизонтальної осі збільшений, а поздовжні напрямні на бокових внутрішніх поверхнях корпусу в верхній частині виконані з невеликим пологим нахилом в напрямку одна до одної. 2 UA 107324 U 3 UA 107324 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
