Масажер комбінованої дії

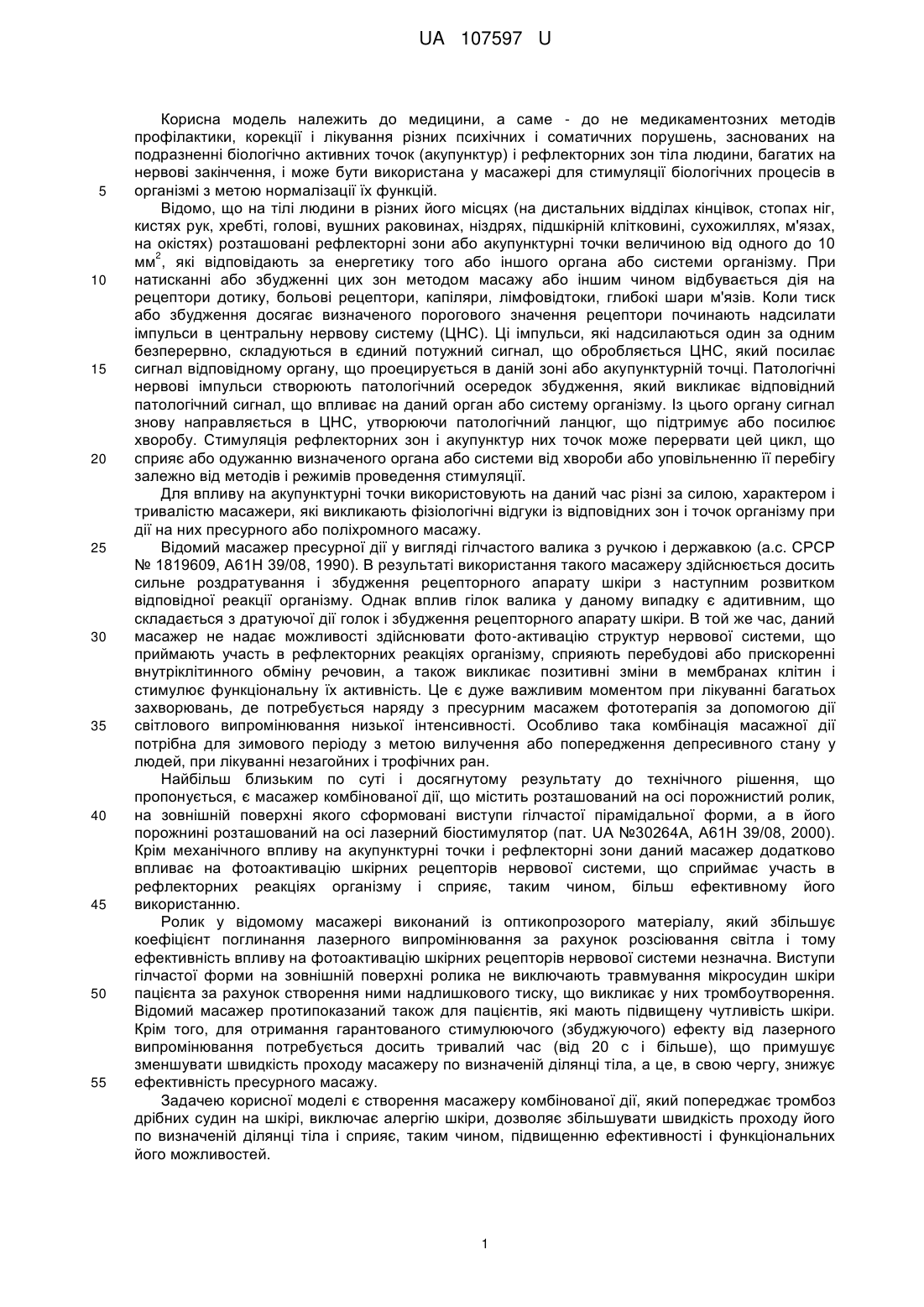

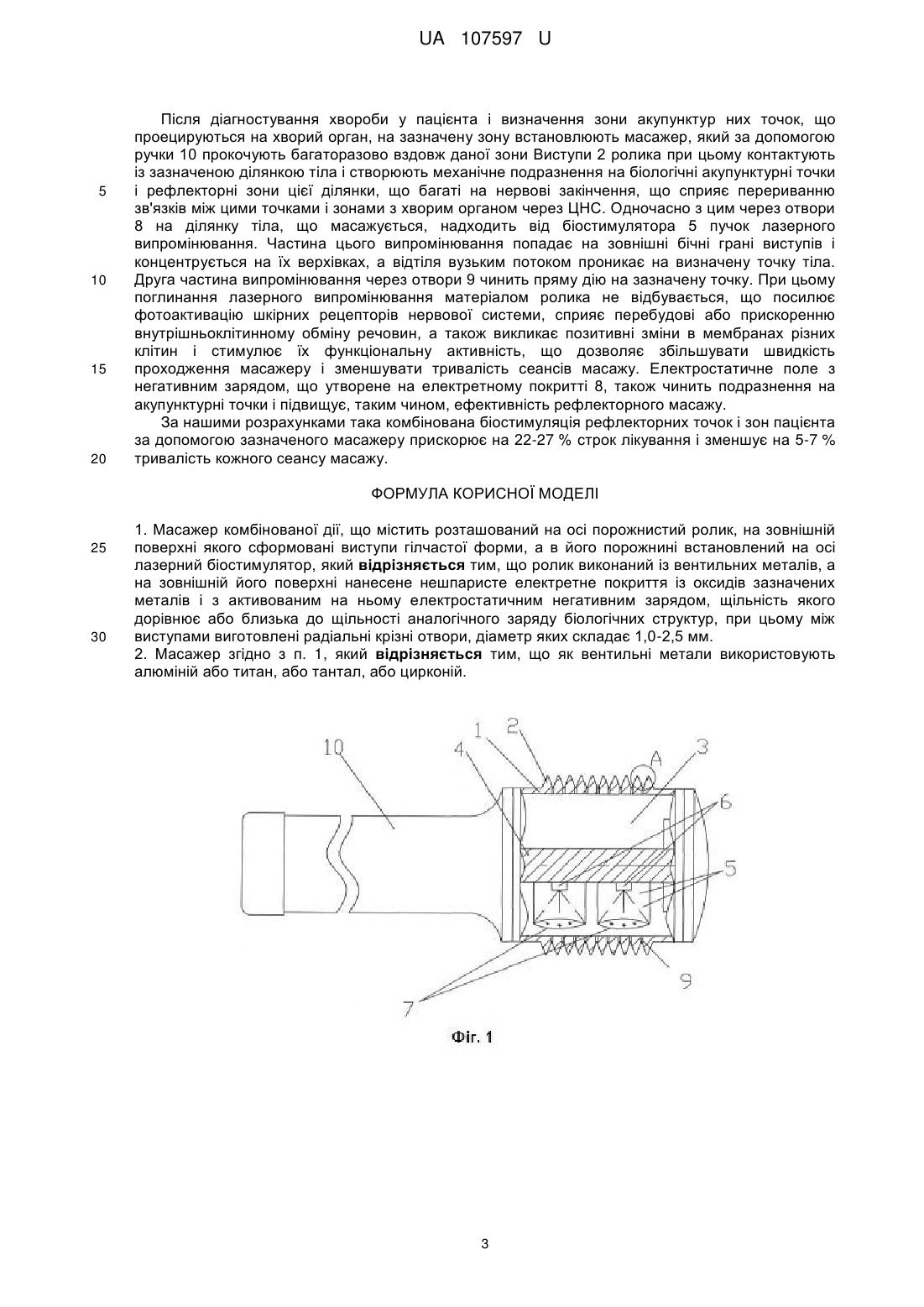

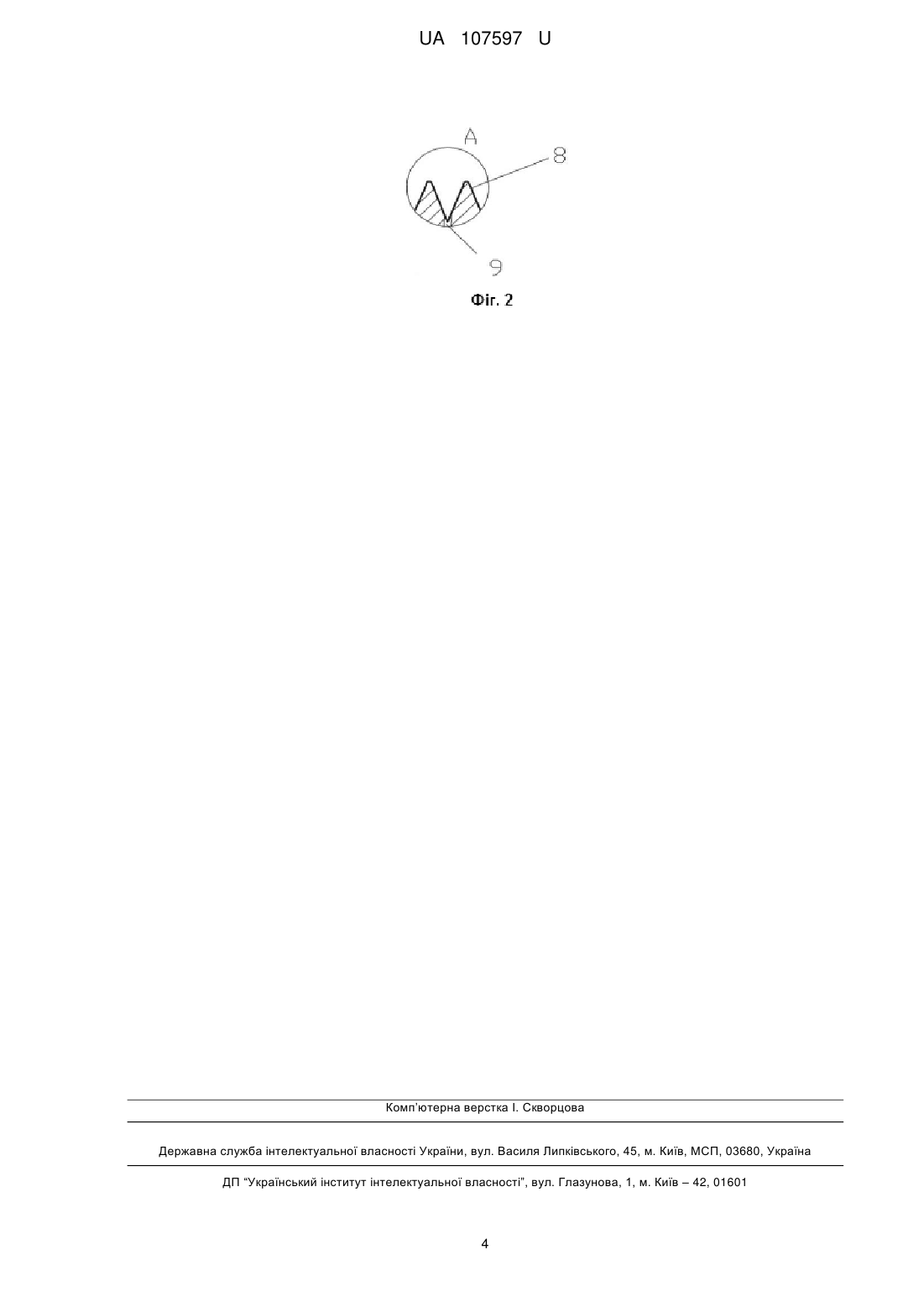

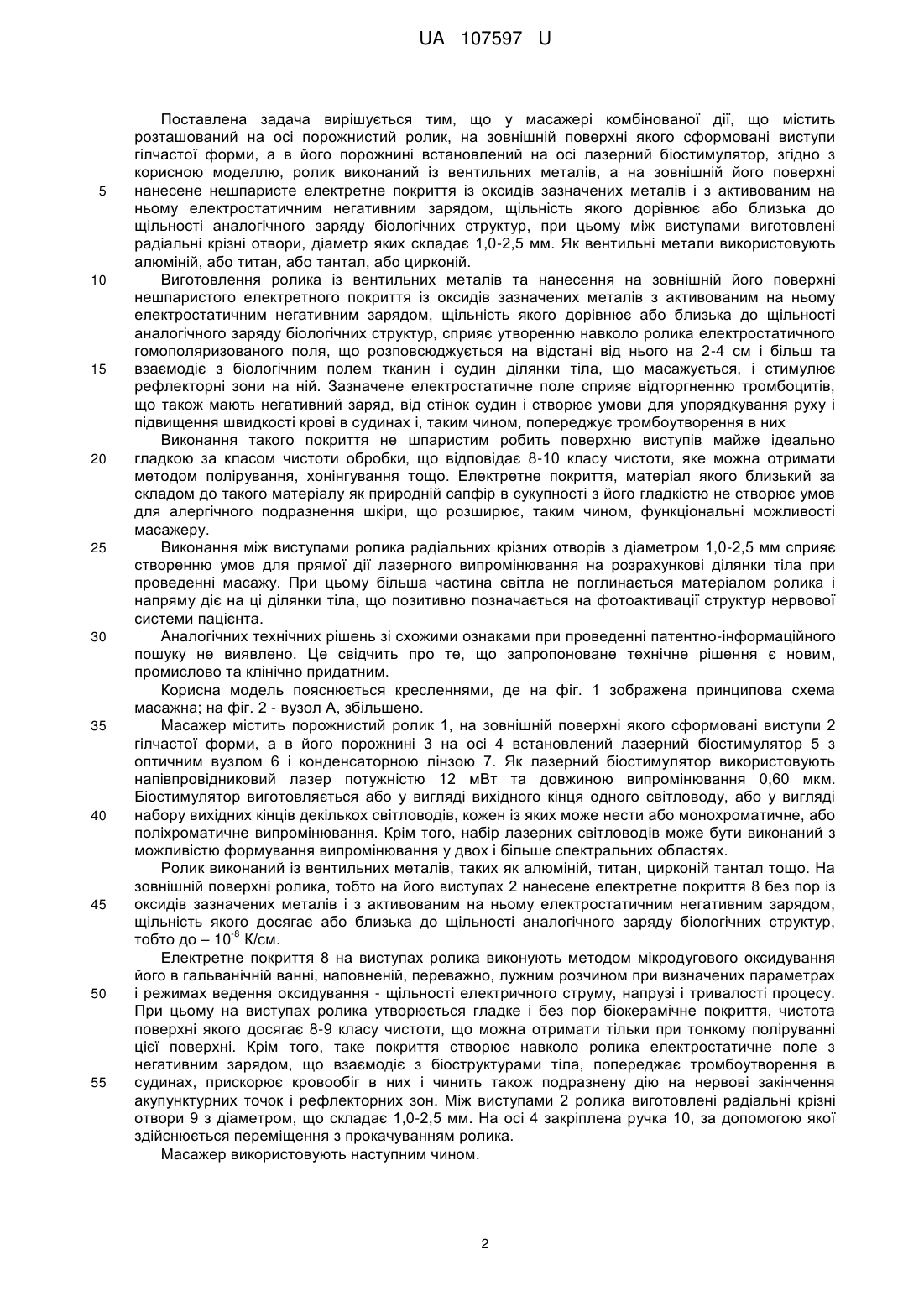

Реферат: UA 107597 U UA 107597 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме - до не медикаментозних методів профілактики, корекції і лікування різних психічних і соматичних порушень, заснованих на подразненні біологічно активних точок (акупунктур) і рефлекторних зон тіла людини, багатих на нервові закінчення, і може бути використана у масажері для стимуляції біологічних процесів в організмі з метою нормалізації їх функцій. Відомо, що на тілі людини в різних його місцях (на дистальних відділах кінцівок, стопах ніг, кистях рук, хребті, голові, вушних раковинах, ніздрях, підшкірній клітковині, сухожиллях, м'язах, на окістях) розташовані рефлекторні зони або акупунктурні точки величиною від одного до 10 2 мм , які відповідають за енергетику того або іншого органа або системи організму. При натисканні або збудженні цих зон методом масажу або іншим чином відбувається дія на рецептори дотику, больові рецептори, капіляри, лімфовідтоки, глибокі шари м'язів. Коли тиск або збудження досягає визначеного порогового значення рецептори починають надсилати імпульси в центральну нервову систему (ЦНС). Ці імпульси, які надсилаються один за одним безперервно, складуються в єдиний потужний сигнал, що обробляється ЦНС, який посилає сигнал відповідному органу, що проецирується в даній зоні або акупунктурній точці. Патологічні нервові імпульси створюють патологічний осередок збудження, який викликає відповідний патологічний сигнал, що впливає на даний орган або систему організму. Із цього органу сигнал знову направляється в ЦНС, утворюючи патологічний ланцюг, що підтримує або посилює хворобу. Стимуляція рефлекторних зон і акупунктур них точок може перервати цей цикл, що сприяє або одужанню визначеного органа або системи від хвороби або уповільненню її перебігу залежно від методів і режимів проведення стимуляції. Для впливу на акупунктурні точки використовують на даний час різні за силою, характером і тривалістю масажери, які викликають фізіологічні відгуки із відповідних зон і точок організму при дії на них пресурного або поліхромного масажу. Відомий масажер пресурної дії у вигляді гілчастого валика з ручкою і державкою (а.с. СРСР № 1819609, А61Н 39/08, 1990). В результаті використання такого масажеру здійснюється досить сильне роздратування і збудження рецепторного апарату шкіри з наступним розвитком відповідної реакції організму. Однак вплив гілок валика у даному випадку є адитивним, що складається з дратуючої дії голок і збудження рецепторного апарату шкіри. В той же час, даний масажер не надає можливості здійснювати фото-активацію структур нервової системи, що приймають участь в рефлекторних реакціях організму, сприяють перебудові або прискоренні внутріклітинного обміну речовин, а також викликає позитивні зміни в мембранах клітин і стимулює функціональну їх активність. Це є дуже важливим моментом при лікуванні багатьох захворювань, де потребується наряду з пресурним масажем фототерапія за допомогою дії світлового випромінювання низької інтенсивності. Особливо така комбінація масажної дії потрібна для зимового періоду з метою вилучення або попередження депресивного стану у людей, при лікуванні незагойних і трофічних ран. Найбільш близьким по суті і досягнутому результату до технічного рішення, що пропонується, є масажер комбінованої дії, що містить розташований на осі порожнистий ролик, на зовнішній поверхні якого сформовані виступи гілчастої пірамідальної форми, а в його порожнині розташований на осі лазерний біостимулятор (пат. UА №30264А, А61Н 39/08, 2000). Крім механічного впливу на акупунктурні точки і рефлекторні зони даний масажер додатково впливає на фотоактивацію шкірних рецепторів нервової системи, що сприймає участь в рефлекторних реакціях організму і сприяє, таким чином, більш ефективному його використанню. Ролик у відомому масажері виконаний із оптикопрозорого матеріалу, який збільшує коефіцієнт поглинання лазерного випромінювання за рахунок розсіювання світла і тому ефективність впливу на фотоактивацію шкірних рецепторів нервової системи незначна. Виступи гілчастої форми на зовнішній поверхні ролика не виключають травмування мікросудин шкіри пацієнта за рахунок створення ними надлишкового тиску, що викликає у них тромбоутворення. Відомий масажер протипоказаний також для пацієнтів, які мають підвищену чутливість шкіри. Крім того, для отримання гарантованого стимулюючого (збуджуючого) ефекту від лазерного випромінювання потребується досить тривалий час(від 20 с і більше), що примушує зменшувати швидкість проходу масажеру по визначеній ділянці тіла, а це, в свою чергу, знижує ефективність пресурного масажу. Задачею корисної моделі є створення масажеру комбінованої дії, який попереджає тромбоз дрібних судин на шкірі, виключає алергію шкіри, дозволяє збільшувати швидкість проходу його по визначеній ділянці тіла і сприяє, таким чином, підвищенню ефективності і функціональних його можливостей. 1 UA 107597 U 5 10 15 20 25 30 35 40 45 50 55 Поставлена задача вирішується тим, що у масажері комбінованої дії, що містить розташований на осі порожнистий ролик, на зовнішній поверхні якого сформовані виступи гілчастої форми, а в його порожнині встановлений на осі лазерний біостимулятор, згідно з корисною моделлю, ролик виконаний із вентильних металів, а на зовнішній його поверхні нанесене нешпаристе електретне покриття із оксидів зазначених металів і з активованим на ньому електростатичним негативним зарядом, щільність якого дорівнює або близька до щільності аналогічного заряду біологічних структур, при цьому між виступами виготовлені радіальні крізні отвори, діаметр яких складає 1,0-2,5 мм. Як вентильні метали використовують алюміній, або титан, або тантал, або цирконій. Виготовлення ролика із вентильних металів та нанесення на зовнішній його поверхні нешпаристого електретного покриття із оксидів зазначених металів з активованим на ньому електростатичним негативним зарядом, щільність якого дорівнює або близька до щільності аналогічного заряду біологічних структур, сприяє утворенню навколо ролика електростатичного гомополяризованого поля, що розповсюджується на відстані від нього на 2-4 см і більш та взаємодіє з біологічним полем тканин і судин ділянки тіла, що масажується, і стимулює рефлекторні зони на ній. Зазначене електростатичне поле сприяє відторгненню тромбоцитів, що також мають негативний заряд, від стінок судин і створює умови для упорядкування руху і підвищення швидкості крові в судинах і, таким чином, попереджує тромбоутворення в них Виконання такого покриття не шпаристим робить поверхню виступів майже ідеально гладкою за класом чистоти обробки, що відповідає 8-10 класу чистоти, яке можна отримати методом полірування, хонінгування тощо. Електретне покриття, матеріал якого близький за складом до такого матеріалу як природній сапфір в сукупності з його гладкістю не створює умов для алергічного подразнення шкіри, що розширює, таким чином, функціональні можливості масажеру. Виконання між виступами ролика радіальних крізних отворів з діаметром 1,0-2,5 мм сприяє створенню умов для прямої дії лазерного випромінювання на розрахункові ділянки тіла при проведенні масажу. При цьому більша частина світла не поглинається матеріалом ролика і напряму діє на ці ділянки тіла, що позитивно позначається на фотоактивації структур нервової системи пацієнта. Аналогічних технічних рішень зі схожими ознаками при проведенні патентно-інформаційного пошуку не виявлено. Це свідчить про те, що запропоноване технічне рішення є новим, промислово та клінічно придатним. Корисна модель пояснюється кресленнями, де на фіг. 1 зображена принципова схема масажна; на фіг. 2 - вузол А, збільшено. Масажер містить порожнистий ролик 1, на зовнішній поверхні якого сформовані виступи 2 гілчастої форми, а в його порожнині 3 на осі 4 встановлений лазерний біостимулятор 5 з оптичним вузлом 6 і конденсаторною лінзою 7. Як лазерний біостимулятор використовують напівпровідниковий лазер потужністю 12 мВт та довжиною випромінювання 0,60 мкм. Біостимулятор виготовляється або у вигляді вихідного кінця одного світловоду, або у вигляді набору вихідних кінців декількох світловодів, кожен із яких може нести або монохроматичне, або поліхроматичне випромінювання. Крім того, набір лазерних світловодів може бути виконаний з можливістю формування випромінювання у двох і більше спектральних областях. Ролик виконаний із вентильних металів, таких як алюміній, титан, цирконій тантал тощо. На зовнішній поверхні ролика, тобто на його виступах 2 нанесене електретне покриття 8 без пор із оксидів зазначених металів і з активованим на ньому електростатичним негативним зарядом, щільність якого досягає або близька до щільності аналогічного заряду біологічних структур, -8 тобто до – 10 К/см. Електретне покриття 8 на виступах ролика виконують методом мікродугового оксидування його в гальванічній ванні, наповненій, переважно, лужним розчином при визначених параметрах і режимах ведення оксидування - щільності електричного струму, напрузі і тривалості процесу. При цьому на виступах ролика утворюється гладке і без пор біокерамічне покриття, чистота поверхні якого досягає 8-9 класу чистоти, що можна отримати тільки при тонкому поліруванні цієї поверхні. Крім того, таке покриття створює навколо ролика електростатичне поле з негативним зарядом, що взаємодіє з біоструктурами тіла, попереджає тромбоутворення в судинах, прискорює кровообіг в них і чинить також подразнену дію на нервові закінчення акупунктурних точок і рефлекторних зон. Між виступами 2 ролика виготовлені радіальні крізні отвори 9 з діаметром, що складає 1,0-2,5 мм. На осі 4 закріплена ручка 10, за допомогою якої здійснюється переміщення з прокачуванням ролика. Масажер використовують наступним чином. 2 UA 107597 U 5 10 15 20 Після діагностування хвороби у пацієнта і визначення зони акупунктур них точок, що проецируються на хворий орган, на зазначену зону встановлюють масажер, який за допомогою ручки 10 прокочують багаторазово вздовж даної зони Виступи 2 ролика при цьому контактують із зазначеною ділянкою тіла і створюють механічне подразнення на біологічні акупунктурні точки і рефлекторні зони цієї ділянки, що багаті на нервові закінчення, що сприяє перериванню зв'язків між цими точками і зонами з хворим органом через ЦНС. Одночасно з цим через отвори 8 на ділянку тіла, що масажується, надходить від біостимулятора 5 пучок лазерного випромінювання. Частина цього випромінювання попадає на зовнішні бічні грані виступів і концентрується на їх верхівках, а відтіля вузьким потоком проникає на визначену точку тіла. Друга частина випромінювання через отвори 9 чинить пряму дію на зазначену точку. При цьому поглинання лазерного випромінювання матеріалом ролика не відбувається, що посилює фотоактивацію шкірних рецепторів нервової системи, сприяє перебудові або прискоренню внутрішньоклітинному обміну речовин, а також викликає позитивні зміни в мембранах різних клітин і стимулює їх функціональну активність, що дозволяє збільшувати швидкість проходження масажеру і зменшувати тривалість сеансів масажу. Електростатичне поле з негативним зарядом, що утворене на електретному покритті 8, також чинить подразнення на акупунктурні точки і підвищує, таким чином, ефективність рефлекторного масажу. За нашими розрахунками така комбінована біостимуляція рефлекторних точок і зон пацієнта за допомогою зазначеного масажеру прискорює на 22-27 % строк лікування і зменшує на 5-7 % тривалість кожного сеансу масажу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Масажер комбінованої дії, що містить розташований на осі порожнистий ролик, на зовнішній поверхні якого сформовані виступи гілчастої форми, а в його порожнині встановлений на осі лазерний біостимулятор, який відрізняється тим, що ролик виконаний із вентильних металів, а на зовнішній його поверхні нанесене нешпаристе електретне покриття із оксидів зазначених металів і з активованим на ньому електростатичним негативним зарядом, щільність якого дорівнює або близька до щільності аналогічного заряду біологічних структур, при цьому між виступами виготовлені радіальні крізні отвори, діаметр яких складає 1,0-2,5 мм. 2. Масажер згідно з п. 1, який відрізняється тим, що як вентильні метали використовують алюміній або титан, або тантал, або цирконій. 3 UA 107597 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
