Врізний замок

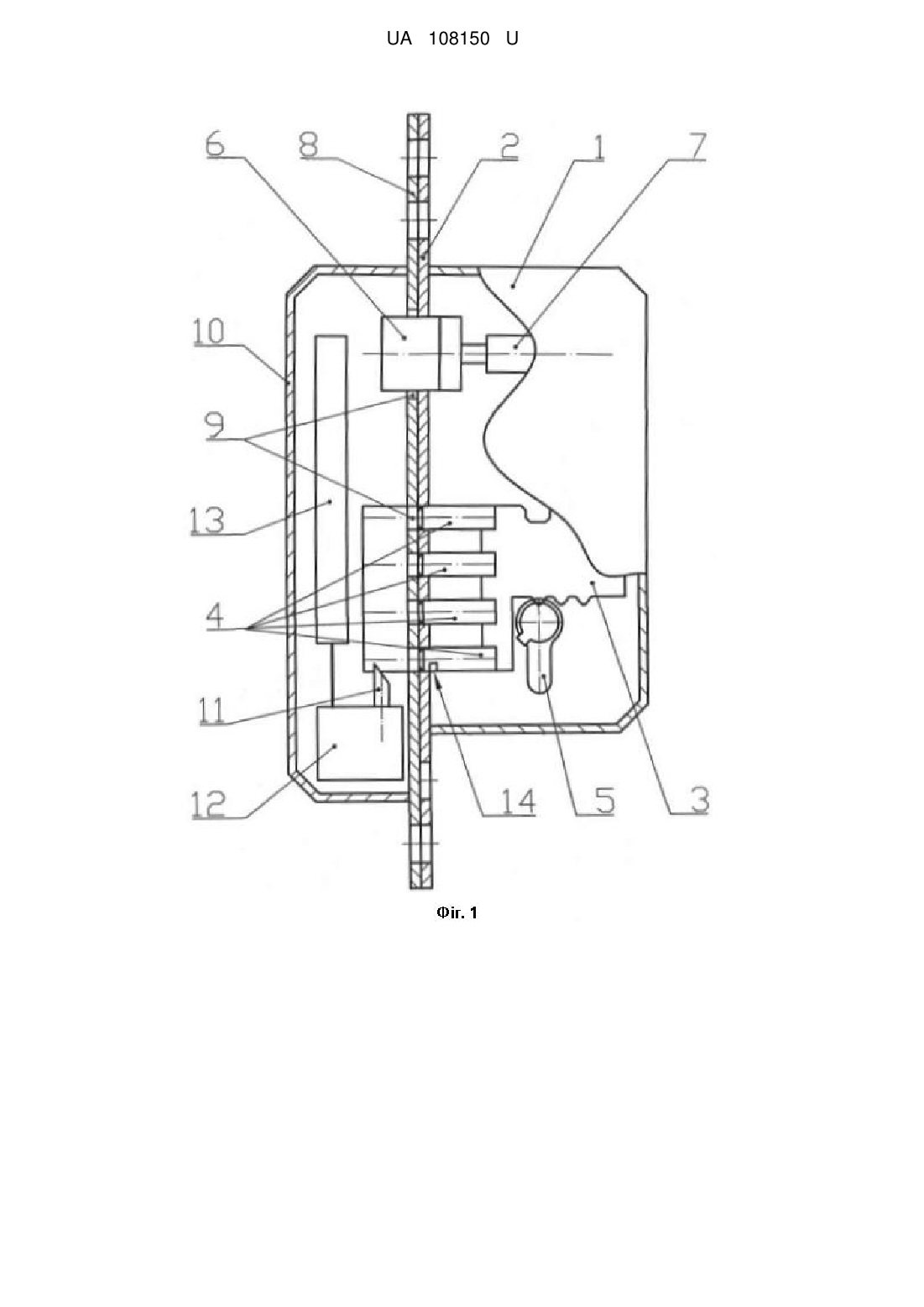

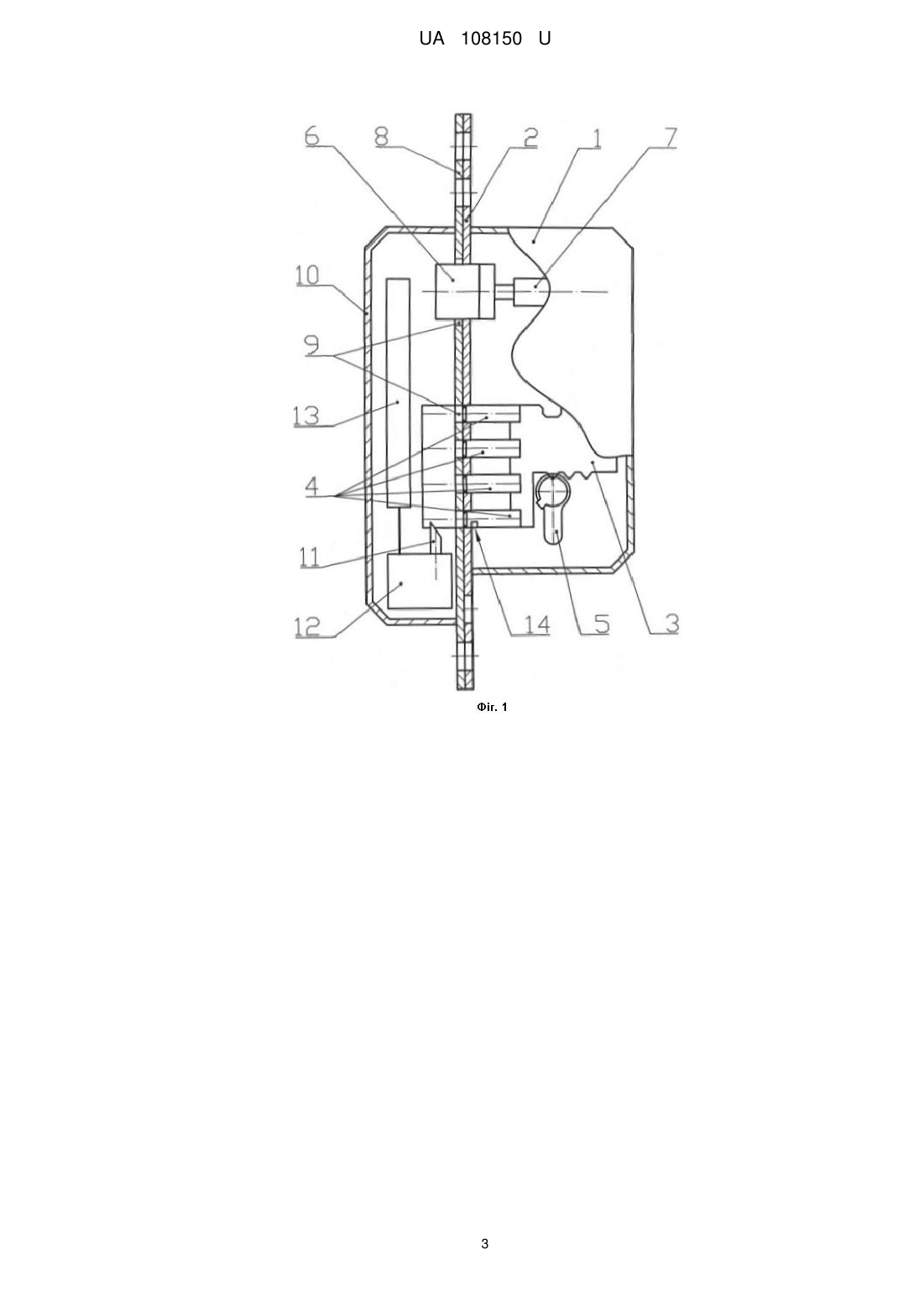

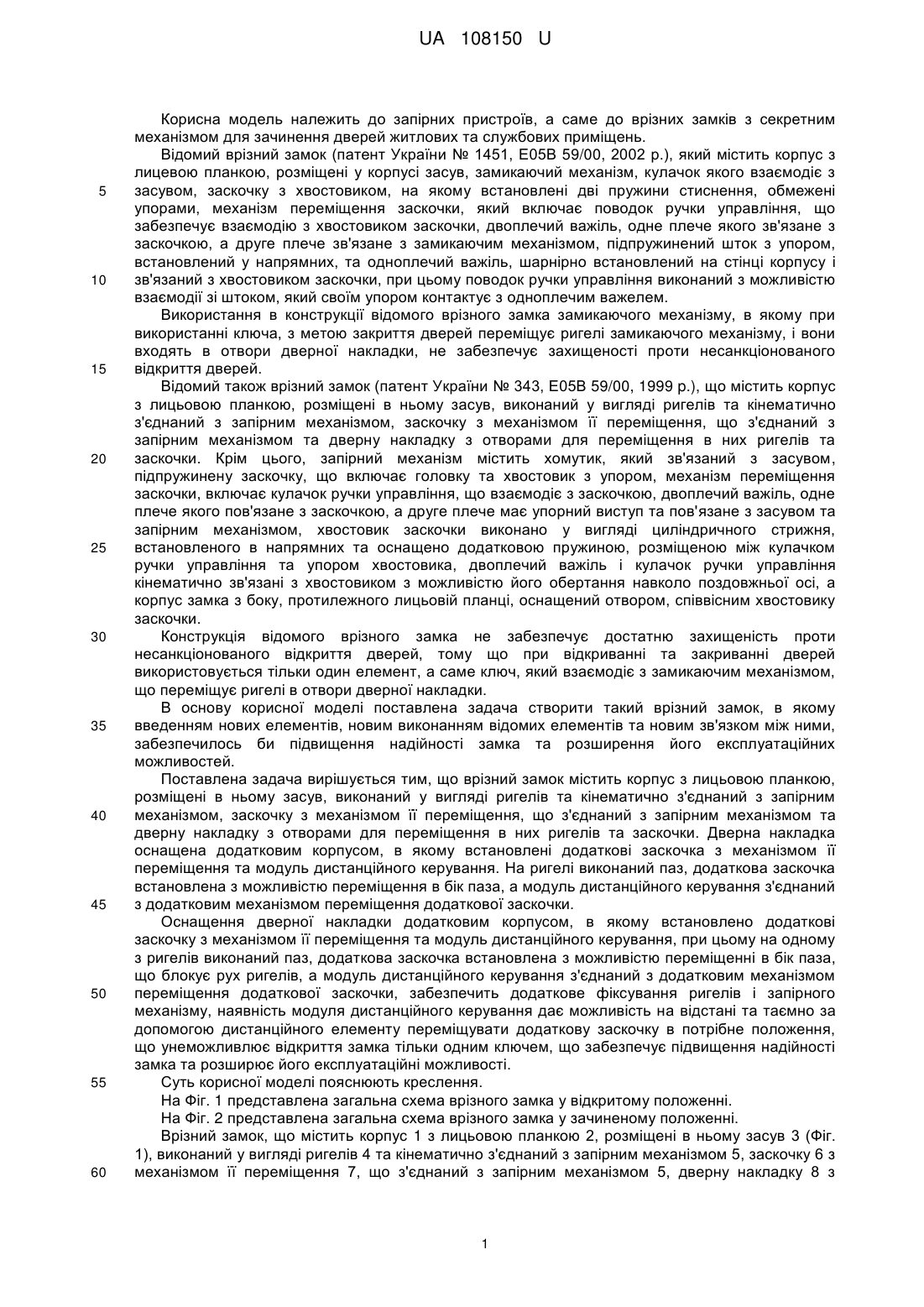

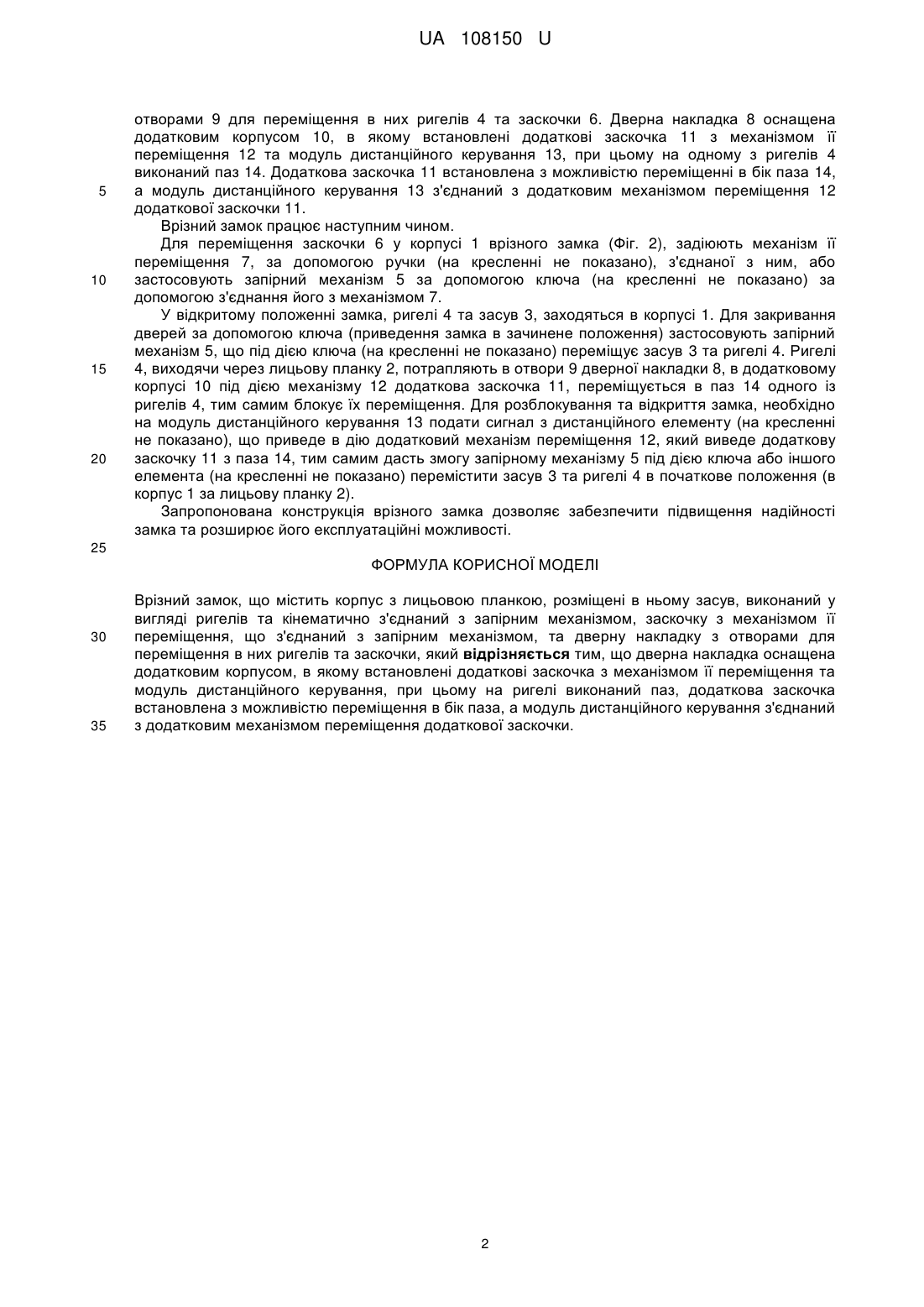

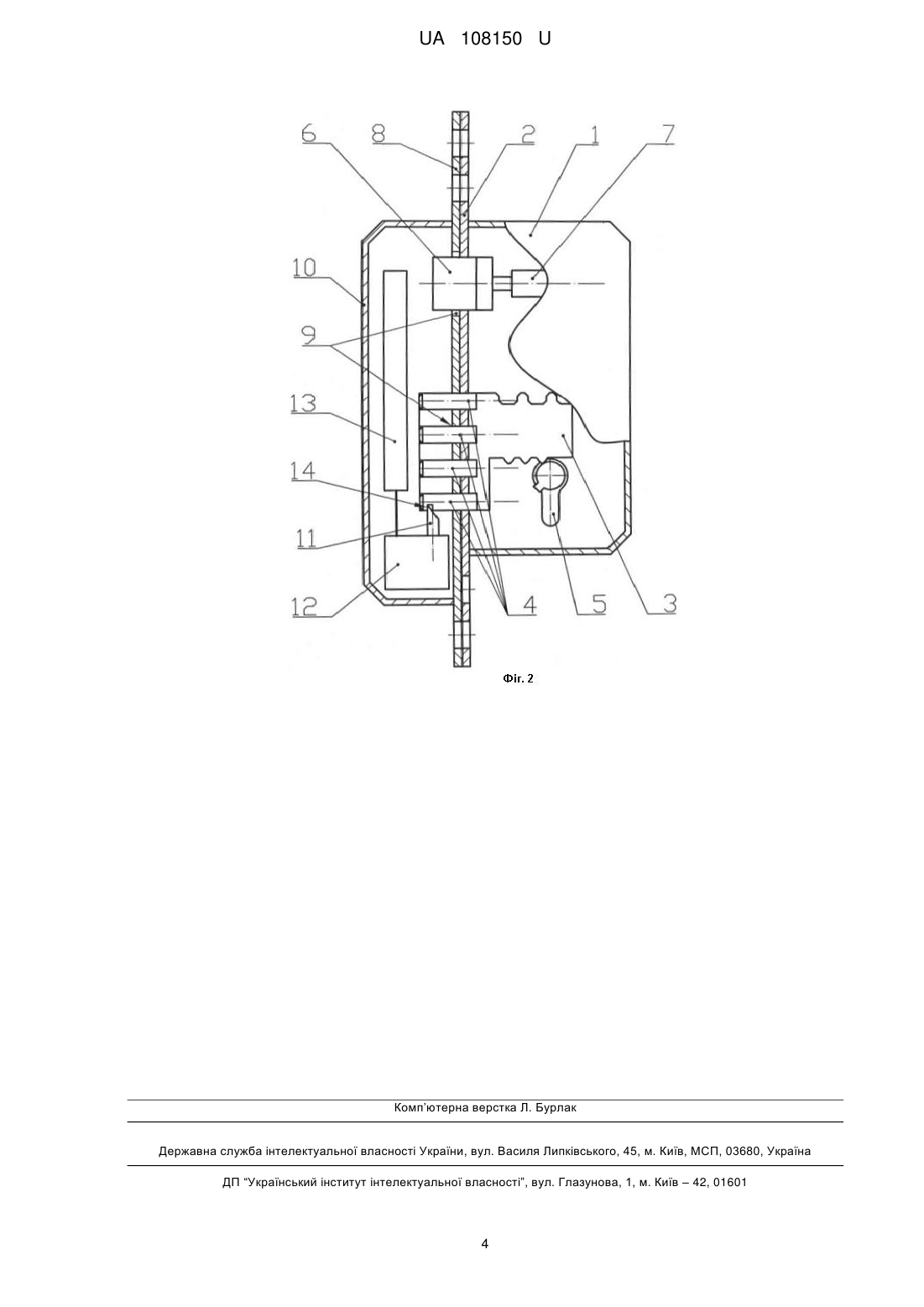

Реферат: Врізний замок містить корпус з лицьовою планкою, розміщені в ньому засув, виконаний у вигляді ригелів та кінематично з'єднаний з запірним механізмом, заскочку з механізмом її переміщення, що з'єднаний з запірним механізмом, та дверну накладку з отворами для переміщення в них ригелів та заскочки. Дверна накладка оснащена додатковим корпусом, в якому встановлені додаткові заскочка з механізмом її переміщення та модуль дистанційного керування. На ригелі виконаний паз, додаткова заскочка встановлена з можливістю переміщення в бік паза, а модуль дистанційного керування з'єднаний з додатковим механізмом переміщення додаткової заскочки. UA 108150 U (54) ВРІЗНИЙ ЗАМОК UA 108150 U UA 108150 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до запірних пристроїв, а саме до врізних замків з секретним механізмом для зачинення дверей житлових та службових приміщень. Відомий врізний замок (патент України № 1451, Е05В 59/00, 2002 р.), який містить корпус з лицевою планкою, розміщені у корпусі засув, замикаючий механізм, кулачок якого взаємодіє з засувом, заскочку з хвостовиком, на якому встановлені дві пружини стиснення, обмежені упорами, механізм переміщення заскочки, який включає поводок ручки управління, що забезпечує взаємодію з хвостовиком заскочки, двоплечий важіль, одне плече якого зв'язане з заскочкою, а друге плече зв'язане з замикаючим механізмом, підпружинений шток з упором, встановлений у напрямних, та одноплечий важіль, шарнірно встановлений на стінці корпусу і зв'язаний з хвостовиком заскочки, при цьому поводок ручки управління виконаний з можливістю взаємодії зі штоком, який своїм упором контактує з одноплечим важелем. Використання в конструкції відомого врізного замка замикаючого механізму, в якому при використанні ключа, з метою закриття дверей переміщує ригелі замикаючого механізму, і вони входять в отвори дверної накладки, не забезпечує захищеності проти несанкціонованого відкриття дверей. Відомий також врізний замок (патент України № 343, Е05В 59/00, 1999 p.), що містить корпус з лицьовою планкою, розміщені в ньому засув, виконаний у вигляді ригелів та кінематично з'єднаний з запірним механізмом, заскочку з механізмом її переміщення, що з'єднаний з запірним механізмом та дверну накладку з отворами для переміщення в них ригелів та заскочки. Крім цього, запірний механізм містить хомутик, який зв'язаний з засувом, підпружинену заскочку, що включає головку та хвостовик з упором, механізм переміщення заскочки, включає кулачок ручки управління, що взаємодіє з заскочкою, двоплечий важіль, одне плече якого пов'язане з заскочкою, а друге плече має упорний виступ та пов'язане з засувом та запірним механізмом, хвостовик заскочки виконано у вигляді циліндричного стрижня, встановленого в напрямних та оснащено додатковою пружиною, розміщеною між кулачком ручки управління та упором хвостовика, двоплечий важіль і кулачок ручки управління кінематично зв'язані з хвостовиком з можливістю його обертання навколо поздовжньої осі, а корпус замка з боку, протилежного лицьовій планці, оснащений отвором, співвісним хвостовику заскочки. Конструкція відомого врізного замка не забезпечує достатню захищеність проти несанкціонованого відкриття дверей, тому що при відкриванні та закриванні дверей використовується тільки один елемент, а саме ключ, який взаємодіє з замикаючим механізмом, що переміщує ригелі в отвори дверної накладки. В основу корисної моделі поставлена задача створити такий врізний замок, в якому введенням нових елементів, новим виконанням відомих елементів та новим зв'язком між ними, забезпечилось би підвищення надійності замка та розширення його експлуатаційних можливостей. Поставлена задача вирішується тим, що врізний замок містить корпус з лицьовою планкою, розміщені в ньому засув, виконаний у вигляді ригелів та кінематично з'єднаний з запірним механізмом, заскочку з механізмом її переміщення, що з'єднаний з запірним механізмом та дверну накладку з отворами для переміщення в них ригелів та заскочки. Дверна накладка оснащена додатковим корпусом, в якому встановлені додаткові заскочка з механізмом її переміщення та модуль дистанційного керування. На ригелі виконаний паз, додаткова заскочка встановлена з можливістю переміщення в бік паза, а модуль дистанційного керування з'єднаний з додатковим механізмом переміщення додаткової заскочки. Оснащення дверної накладки додатковим корпусом, в якому встановлено додаткові заскочку з механізмом її переміщення та модуль дистанційного керування, при цьому на одному з ригелів виконаний паз, додаткова заскочка встановлена з можливістю переміщенні в бік паза, що блокує рух ригелів, а модуль дистанційного керування з'єднаний з додатковим механізмом переміщення додаткової заскочки, забезпечить додаткове фіксування ригелів і запірного механізму, наявність модуля дистанційного керування дає можливість на відстані та таємно за допомогою дистанційного елементу переміщувати додаткову заскочку в потрібне положення, що унеможливлює відкриття замка тільки одним ключем, що забезпечує підвищення надійності замка та розширює його експлуатаційні можливості. Суть корисної моделі пояснюють креслення. На Фіг. 1 представлена загальна схема врізного замка у відкритому положенні. На Фіг. 2 представлена загальна схема врізного замка у зачиненому положенні. Врізний замок, що містить корпус 1 з лицьовою планкою 2, розміщені в ньому засув 3 (Фіг. 1), виконаний у вигляді ригелів 4 та кінематично з'єднаний з запірним механізмом 5, заскочку 6 з механізмом її переміщення 7, що з'єднаний з запірним механізмом 5, дверну накладку 8 з 1 UA 108150 U 5 10 15 20 отворами 9 для переміщення в них ригелів 4 та заскочки 6. Дверна накладка 8 оснащена додатковим корпусом 10, в якому встановлені додаткові заскочка 11 з механізмом її переміщення 12 та модуль дистанційного керування 13, при цьому на одному з ригелів 4 виконаний паз 14. Додаткова заскочка 11 встановлена з можливістю переміщенні в бік паза 14, а модуль дистанційного керування 13 з'єднаний з додатковим механізмом переміщення 12 додаткової заскочки 11. Врізний замок працює наступним чином. Для переміщення заскочки 6 у корпусі 1 врізного замка (Фіг. 2), задіюють механізм її переміщення 7, за допомогою ручки (на кресленні не показано), з'єднаної з ним, або застосовують запірний механізм 5 за допомогою ключа (на кресленні не показано) за допомогою з'єднання його з механізмом 7. У відкритому положенні замка, ригелі 4 та засув 3, заходяться в корпусі 1. Для закривання дверей за допомогою ключа (приведення замка в зачинене положення) застосовують запірний механізм 5, що під дією ключа (на кресленні не показано) переміщує засув 3 та ригелі 4. Ригелі 4, виходячи через лицьову планку 2, потрапляють в отвори 9 дверної накладки 8, в додатковому корпусі 10 під дією механізму 12 додаткова заскочка 11, переміщується в паз 14 одного із ригелів 4, тим самим блокує їх переміщення. Для розблокування та відкриття замка, необхідно на модуль дистанційного керування 13 подати сигнал з дистанційного елементу (на кресленні не показано), що приведе в дію додатковий механізм переміщення 12, який виведе додаткову заскочку 11 з паза 14, тим самим дасть змогу запірному механізму 5 під дією ключа або іншого елемента (на кресленні не показано) перемістити засув 3 та ригелі 4 в початкове положення (в корпус 1 за лицьову планку 2). Запропонована конструкція врізного замка дозволяє забезпечити підвищення надійності замка та розширює його експлуатаційні можливості. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Врізний замок, що містить корпус з лицьовою планкою, розміщені в ньому засув, виконаний у вигляді ригелів та кінематично з'єднаний з запірним механізмом, заскочку з механізмом її переміщення, що з'єднаний з запірним механізмом, та дверну накладку з отворами для переміщення в них ригелів та заскочки, який відрізняється тим, що дверна накладка оснащена додатковим корпусом, в якому встановлені додаткові заскочка з механізмом її переміщення та модуль дистанційного керування, при цьому на ригелі виконаний паз, додаткова заскочка встановлена з можливістю переміщення в бік паза, а модуль дистанційного керування з'єднаний з додатковим механізмом переміщення додаткової заскочки. 2 UA 108150 U 3 UA 108150 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
