Врізний замок

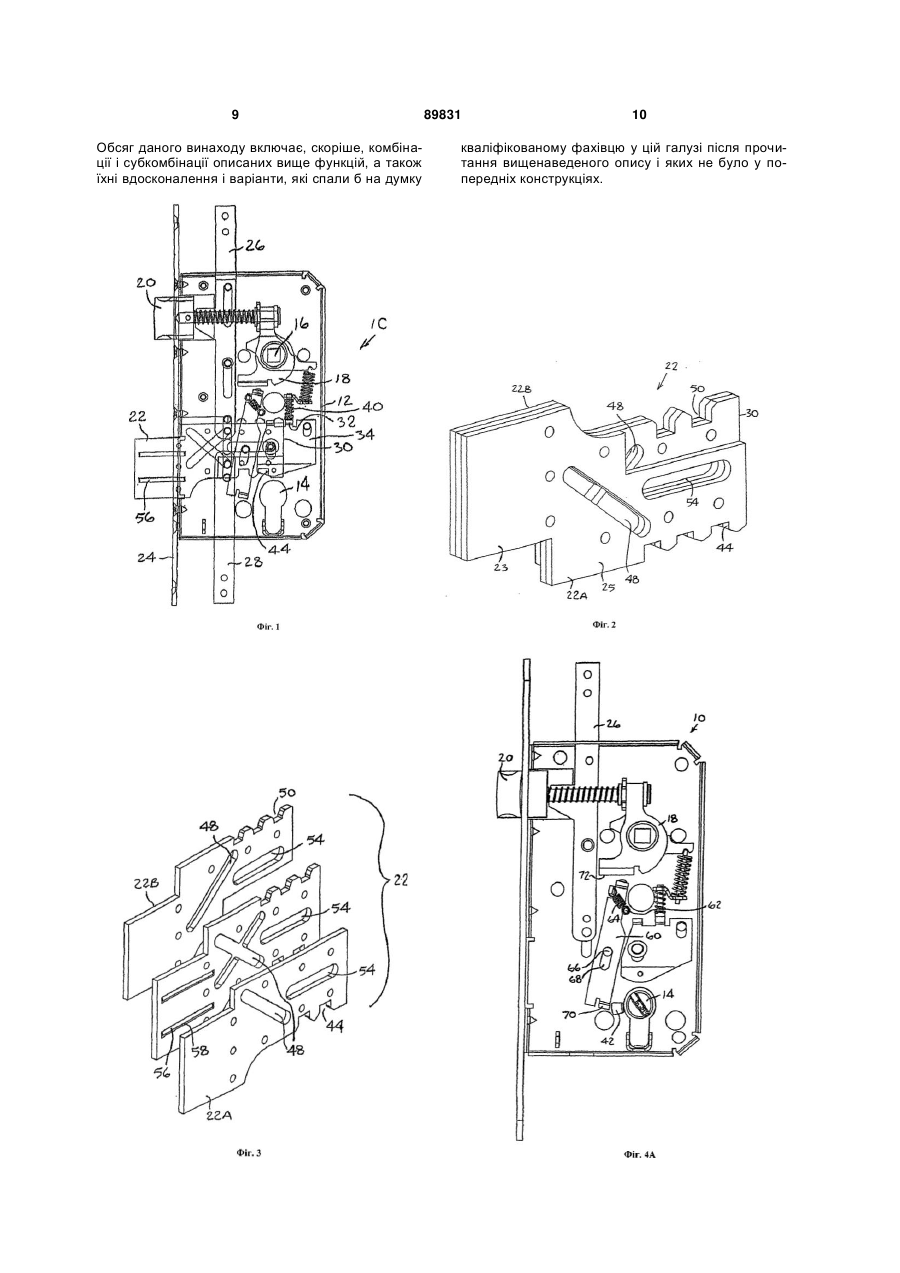

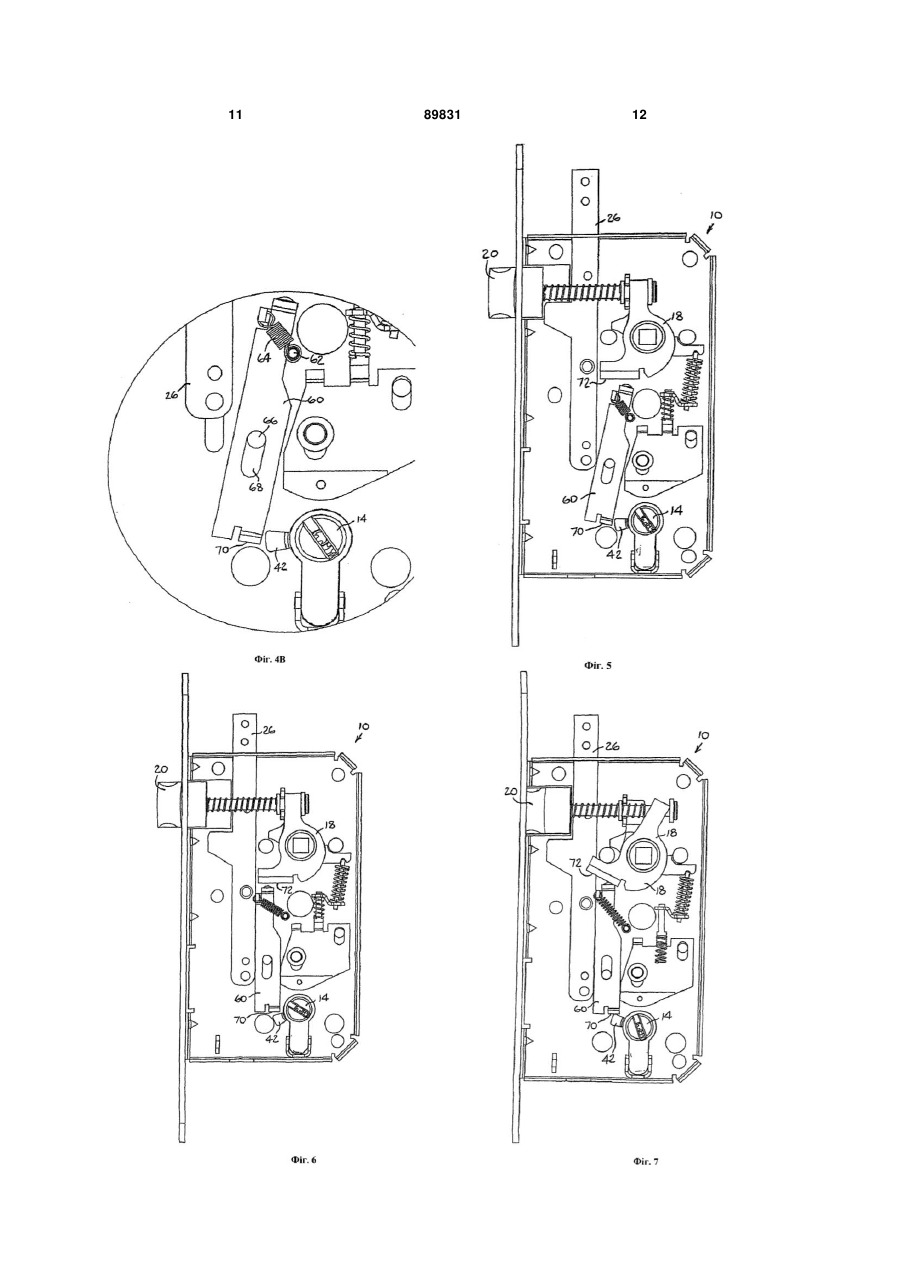

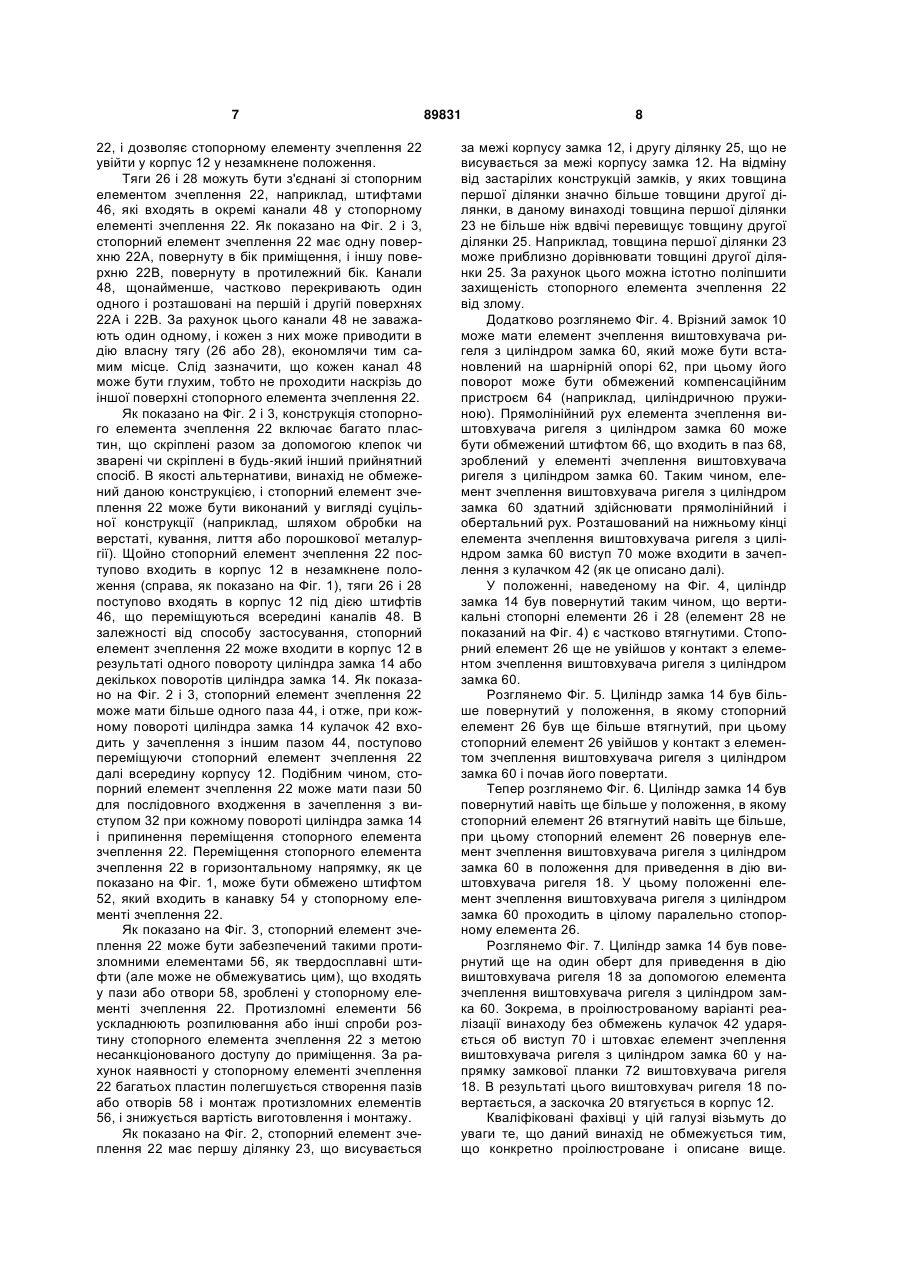

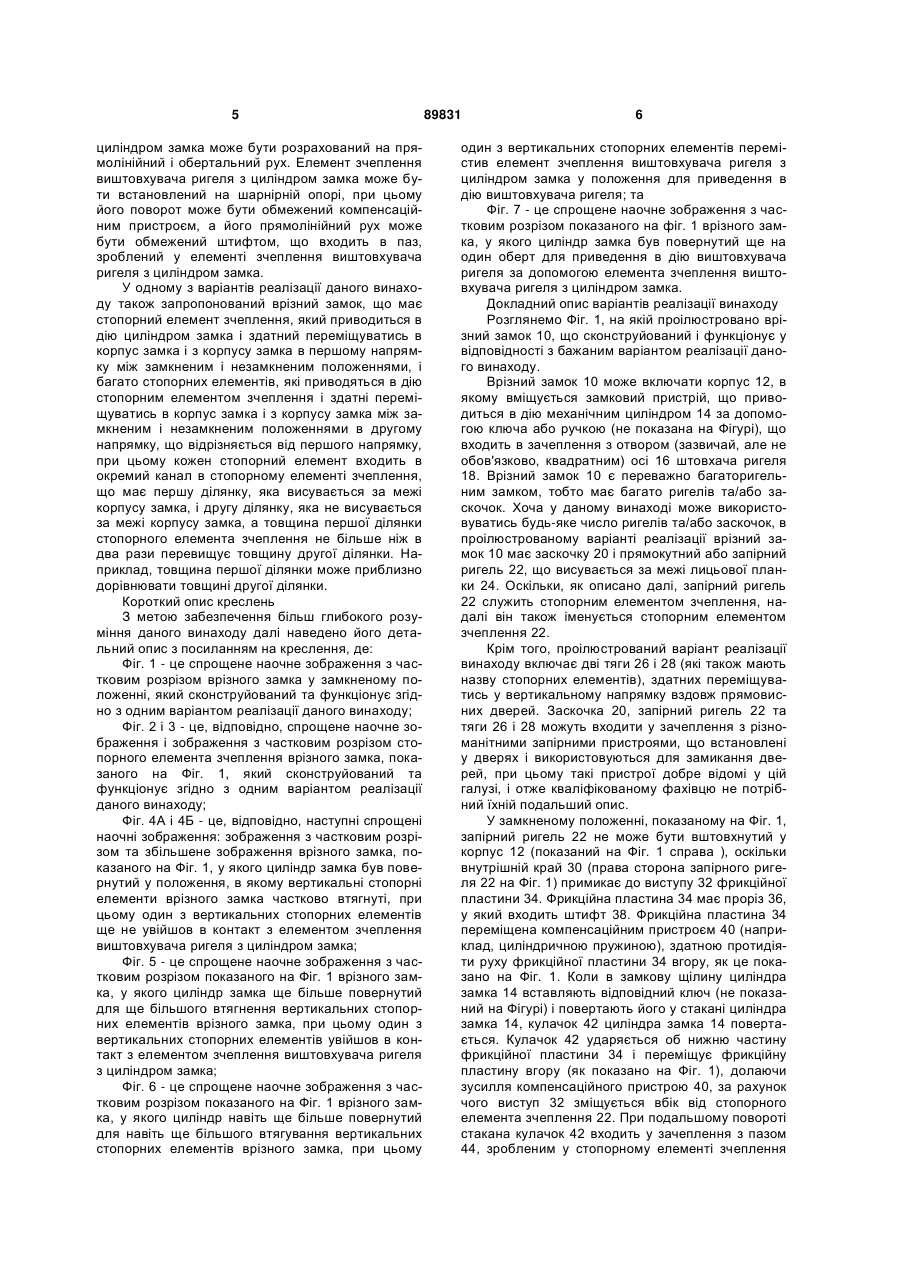

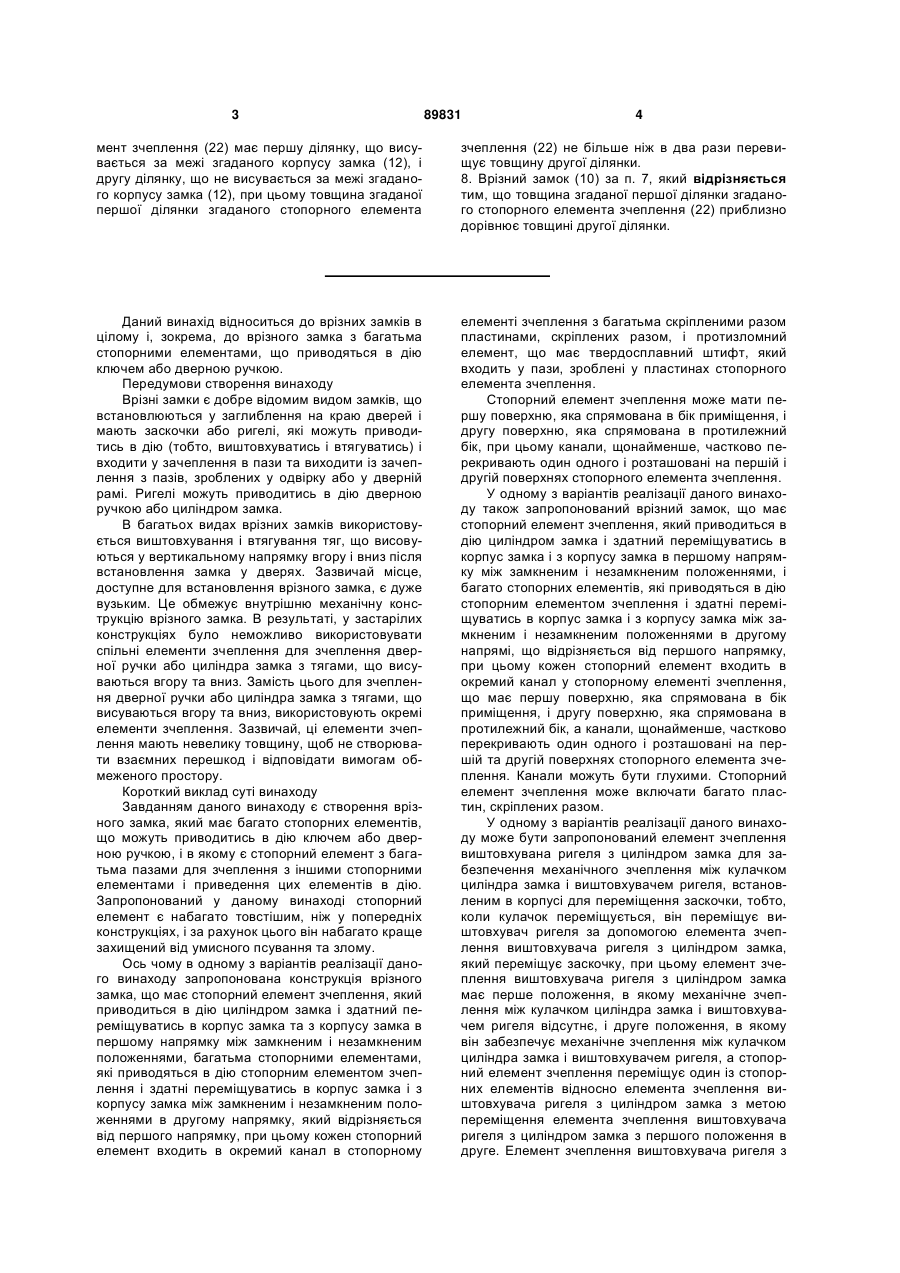

1. Врізний замок (10), що містить: стопорний елемент зчеплення (22), який приводиться в дію циліндром замка (14) і здатний переміщуватися в корпус замка і з корпусу замка (12) в першому напрямку між замкненим і незамкненим положеннями; та багато стопорних елементів (26, 28), які приводяться в дію згаданим стопорним елементом зчеплення (22) і здатні переміщуватися в згаданий корпус замка (12) і із згаданого корпусу замка (12) між замкненим і незамкненим положеннями в другому напрямку, що відрізняється від згаданого першого напрямку, при цьому кожен стопорний елемент (26, 28) входить в окремий канал (48), сформований в згаданому стопорному елементі зчеплення (22), при цьому згаданий стопорний елемент зчеплення (22) містить багато пластин, скріплених разом, а протизломний елемент (56) має твердосплавний штифт, що входить у пази (58), сформовані у пластинах згаданого стопорного елемента зчеплення (22). 2. Врізний замок (10) згідно з п. 1, який відрізняється тим, що згаданий стопорний елемент зчеплення (22) має першу поверхню, повернуту в бік приміщення, і другу поверхню, повернуту в протилежний бік, при цьому канали (48) щонайменше 2 (19) 1 3 89831 4 мент зчеплення (22) має першу ділянку, що висувається за межі згаданого корпусу замка (12), і другу ділянку, що не висувається за межі згаданого корпусу замка (12), при цьому товщина згаданої першої ділянки згаданого стопорного елемента зчеплення (22) не більше ніж в два рази перевищує товщину другої ділянки. 8. Врізний замок (10) за п. 7, який відрізняється тим, що товщина згаданої першої ділянки згаданого стопорного елемента зчеплення (22) приблизно дорівнює товщині другої ділянки. Даний винахід відноситься до врізних замків в цілому і, зокрема, до врізного замка з багатьма стопорними елементами, що приводяться в дію ключем або дверною ручкою. Передумови створення винаходу Врізні замки є добре відомим видом замків, що встановлюються у заглиблення на краю дверей і мають заскочки або ригелі, які можуть приводитись в дію (тобто, виштовхуватись і втягуватись) і входити у зачеплення в пази та виходити із зачеплення з пазів, зроблених у одвірку або у дверній рамі. Ригелі можуть приводитись в дію дверною ручкою або циліндром замка. В багатьох видах врізних замків використовується виштовхування і втягування тяг, що висовуються у вертикальному напрямку вгору і вниз після встановлення замка у дверях. Зазвичай місце, доступне для встановлення врізного замка, є дуже вузьким. Це обмежує внутрішню механічну конструкцію врізного замка. В результаті, у застарілих конструкціях було неможливо використовувати спільні елементи зчеплення для зчеплення дверної ручки або циліндра замка з тягами, що висуваються вгору та вниз. Замість цього для зчеплення дверної ручки або циліндра замка з тягами, що висуваються вгору та вниз, використовують окремі елементи зчеплення. Зазвичай, ці елементи зчеплення мають невелику товщину, щоб не створювати взаємних перешкод і відповідати вимогам обмеженого простору. Короткий виклад суті винаходу Завданням даного винаходу є створення врізного замка, який має багато стопорних елементів, що можуть приводитись в дію ключем або дверною ручкою, і в якому є стопорний елемент з багатьма пазами для зчеплення з іншими стопорними елементами і приведення цих елементів в дію. Запропонований у даному винаході стопорний елемент є набагато товстішим, ніж у попередніх конструкціях, і за рахунок цього він набагато краще захищений від умисного псування та злому. Ось чому в одному з варіантів реалізації даного винаходу запропонована конструкція врізного замка, що має стопорний елемент зчеплення, який приводиться в дію циліндром замка і здатний переміщуватись в корпус замка та з корпусу замка в першому напрямку між замкненим і незамкненим положеннями, багатьма стопорними елементами, які приводяться в дію стопорним елементом зчеплення і здатні переміщуватись в корпус замка і з корпусу замка між замкненим і незамкненим положеннями в другому напрямку, який відрізняється від першого напрямку, при цьому кожен стопорний елемент входить в окремий канал в стопорному елементі зчеплення з багатьма скріпленими разом пластинами, скріплених разом, і протизломний елемент, що має твердосплавний штифт, який входить у пази, зроблені у пластинах стопорного елемента зчеплення. Стопорний елемент зчеплення може мати першу поверхню, яка спрямована в бік приміщення, і другу поверхню, яка спрямована в протилежний бік, при цьому канали, щонайменше, частково перекривають один одного і розташовані на першій і другій поверхнях стопорного елемента зчеплення. У одному з варіантів реалізації даного винаходу також запропонований врізний замок, що має стопорний елемент зчеплення, який приводиться в дію циліндром замка і здатний переміщуватись в корпус замка і з корпусу замка в першому напрямку між замкненим і незамкненим положеннями, і багато стопорних елементів, які приводяться в дію стопорним елементом зчеплення і здатні переміщуватись в корпус замка і з корпусу замка між замкненим і незамкненим положеннями в другому напрямі, що відрізняється від першого напрямку, при цьому кожен стопорний елемент входить в окремий канал у стопорному елементі зчеплення, що має першу поверхню, яка спрямована в бік приміщення, і другу поверхню, яка спрямована в протилежний бік, а канали, щонайменше, частково перекривають один одного і розташовані на першій та другій поверхнях стопорного елемента зчеплення. Канали можуть бути глухими. Стопорний елемент зчеплення може включати багато пластин, скріплених разом. У одному з варіантів реалізації даного винаходу може бути запропонований елемент зчеплення виштовхувана ригеля з циліндром замка для забезпечення механічного зчеплення між кулачком циліндра замка і виштовхувачем ригеля, встановленим в корпусі для переміщення заскочки, тобто, коли кулачок переміщується, він переміщує виштовхувач ригеля за допомогою елемента зчеплення виштовхувача ригеля з циліндром замка, який переміщує заскочку, при цьому елемент зчеплення виштовхувача ригеля з циліндром замка має перше положення, в якому механічне зчеплення між кулачком циліндра замка і виштовхувачем ригеля відсутнє, і друге положення, в якому він забезпечує механічне зчеплення між кулачком циліндра замка і виштовхувачем ригеля, а стопорний елемент зчеплення переміщує один із стопорних елементів відносно елемента зчеплення виштовхувача ригеля з циліндром замка з метою переміщення елемента зчеплення виштовхувача ригеля з циліндром замка з першого положення в друге. Елемент зчеплення виштовхувача ригеля з 5 циліндром замка може бути розрахований на прямолінійний і обертальний рух. Елемент зчеплення виштовхувача ригеля з циліндром замка може бути встановлений на шарнірній опорі, при цьому його поворот може бути обмежений компенсаційним пристроєм, а його прямолінійний рух може бути обмежений штифтом, що входить в паз, зроблений у елементі зчеплення виштовхувача ригеля з циліндром замка. У одному з варіантів реалізації даного винаходу також запропонований врізний замок, що має стопорний елемент зчеплення, який приводиться в дію циліндром замка і здатний переміщуватись в корпус замка і з корпусу замка в першому напрямку між замкненим і незамкненим положеннями, і багато стопорних елементів, які приводяться в дію стопорним елементом зчеплення і здатні переміщуватись в корпус замка і з корпусу замка між замкненим і незамкненим положеннями в другому напрямку, що відрізняється від першого напрямку, при цьому кожен стопорний елемент входить в окремий канал в стопорному елементі зчеплення, що має першу ділянку, яка висувається за межі корпусу замка, і другу ділянку, яка не висувається за межі корпусу замка, а товщина першої ділянки стопорного елемента зчеплення не більше ніж в два рази перевищує товщину другої ділянки. Наприклад, товщина першої ділянки може приблизно дорівнювати товщині другої ділянки. Короткий опис креслень З метою забезпечення більш глибокого розуміння даного винаходу далі наведено його детальний опис з посиланням на креслення, де: Фіг. 1 - це спрощене наочне зображення з частковим розрізом врізного замка у замкненому положенні, який сконструйований та функціонує згідно з одним варіантом реалізації даного винаходу; Фіг. 2 і 3 - це, відповідно, спрощене наочне зображення і зображення з частковим розрізом стопорного елемента зчеплення врізного замка, показаного на Фіг. 1, який сконструйований та функціонує згідно з одним варіантом реалізації даного винаходу; Фіг. 4А і 4Б - це, відповідно, наступні спрощені наочні зображення: зображення з частковим розрізом та збільшене зображення врізного замка, показаного на Фіг. 1, у якого циліндр замка був повернутий у положення, в якому вертикальні стопорні елементи врізного замка частково втягнуті, при цьому один з вертикальних стопорних елементів ще не увійшов в контакт з елементом зчеплення виштовхувача ригеля з циліндром замка; Фіг. 5 - це спрощене наочне зображення з частковим розрізом показаного на Фіг. 1 врізного замка, у якого циліндр замка ще більше повернутий для ще більшого втягнення вертикальних стопорних елементів врізного замка, при цьому один з вертикальних стопорних елементів увійшов в контакт з елементом зчеплення виштовхувача ригеля з циліндром замка; Фіг. 6 - це спрощене наочне зображення з частковим розрізом показаного на Фіг. 1 врізного замка, у якого циліндр навіть ще більше повернутий для навіть ще більшого втягування вертикальних стопорних елементів врізного замка, при цьому 89831 6 один з вертикальних стопорних елементів перемістив елемент зчеплення виштовхувача ригеля з циліндром замка у положення для приведення в дію виштовхувача ригеля; та Фіг. 7 - це спрощене наочне зображення з частковим розрізом показаного на фіг. 1 врізного замка, у якого циліндр замка був повернутий ще на один оберт для приведення в дію виштовхувача ригеля за допомогою елемента зчеплення виштовхувача ригеля з циліндром замка. Докладний опис варіантів реалізації винаходу Розглянемо Фіг. 1, на якій проілюстровано врізний замок 10, що сконструйований і функціонує у відповідності з бажаним варіантом реалізації даного винаходу. Врізний замок 10 може включати корпус 12, в якому вміщується замковий пристрій, що приводиться в дію механічним циліндром 14 за допомогою ключа або ручкою (не показана на Фігурі), що входить в зачеплення з отвором (зазвичай, але не обов'язково, квадратним) осі 16 штовхача ригеля 18. Врізний замок 10 є переважно багаторигельним замком, тобто має багато ригелів та/або заскочок. Хоча у даному винаході може використовуватись будь-яке число ригелів та/або заскочок, в проілюстрованому варіанті реалізації врізний замок 10 має заскочку 20 і прямокутний або запірний ригель 22, що висувається за межі лицьової планки 24. Оскільки, як описано далі, запірний ригель 22 служить стопорним елементом зчеплення, надалі він також іменується стопорним елементом зчеплення 22. Крім того, проілюстрований варіант реалізації винаходу включає дві тяги 26 і 28 (які також мають назву стопорних елементів), здатних переміщуватись у вертикальному напрямку вздовж прямовисних дверей. Заскочка 20, запірний ригель 22 та тяги 26 і 28 можуть входити у зачеплення з різноманітними запірними пристроями, що встановлені у дверях і використовуються для замикання дверей, при цьому такі пристрої добре відомі у цій галузі, і отже кваліфікованому фахівцю не потрібний їхній подальший опис. У замкненому положенні, показаному на Фіг. 1, запірний ригель 22 не може бути вштовхнутий у корпус 12 (показаний на Фіг. 1 справа ), оскільки внутрішній край 30 (права сторона запірного ригеля 22 на Фіг. 1) примикає до виступу 32 фрикційної пластини 34. Фрикційна пластина 34 має проріз 36, у який входить штифт 38. Фрикційна пластина 34 переміщена компенсаційним пристроєм 40 (наприклад, циліндричною пружиною), здатною протидіяти руху фрикційної пластини 34 вгору, як це показано на Фіг. 1. Коли в замкову щілину циліндра замка 14 вставляють відповідний ключ (не показаний на Фігурі) і повертають його у стакані циліндра замка 14, кулачок 42 циліндра замка 14 повертається. Кулачок 42 ударяється об нижню частину фрикційної пластини 34 і переміщує фрикційну пластину вгору (як показано на Фіг. 1), долаючи зусилля компенсаційного пристрою 40, за рахунок чого виступ 32 зміщується вбік від стопорного елемента зчеплення 22. При подальшому повороті стакана кулачок 42 входить у зачеплення з пазом 44, зробленим у стопорному елементі зчеплення 7 22, і дозволяє стопорному елементу зчеплення 22 увійти у корпус 12 у незамкнене положення. Тяги 26 і 28 можуть бути з'єднані зі стопорним елементом зчеплення 22, наприклад, штифтами 46, які входять в окремі канали 48 у стопорному елементі зчеплення 22. Як показано на Фіг. 2 і 3, стопорний елемент зчеплення 22 має одну поверхню 22А, повернуту в бік приміщення, і іншу поверхню 22В, повернуту в протилежний бік. Канали 48, щонайменше, частково перекривають один одного і розташовані на першій і другій поверхнях 22А і 22В. За рахунок цього канали 48 не заважають один одному, і кожен з них може приводити в дію власну тягу (26 або 28), економлячи тим самим місце. Слід зазначити, що кожен канал 48 може бути глухим, тобто не проходити наскрізь до іншої поверхні стопорного елемента зчеплення 22. Як показано на Фіг. 2 і 3, конструкція стопорного елемента зчеплення 22 включає багато пластин, що скріплені разом за допомогою клепок чи зварені чи скріплені в будь-який інший прийнятний спосіб. В якості альтернативи, винахід не обмежений даною конструкцією, і стопорний елемент зчеплення 22 може бути виконаний у вигляді суцільної конструкції (наприклад, шляхом обробки на верстаті, кування, лиття або порошкової металургії). Щойно стопорний елемент зчеплення 22 поступово входить в корпус 12 в незамкнене положення (справа, як показано на Фіг. 1), тяги 26 і 28 поступово входять в корпус 12 під дією штифтів 46, що переміщуються всередині каналів 48. В залежності від способу застосування, стопорний елемент зчеплення 22 може входити в корпус 12 в результаті одного повороту циліндра замка 14 або декількох поворотів циліндра замка 14. Як показано на Фіг. 2 і 3, стопорний елемент зчеплення 22 може мати більше одного паза 44, і отже, при кожному повороті циліндра замка 14 кулачок 42 входить у зачеплення з іншим пазом 44, поступово переміщуючи стопорний елемент зчеплення 22 далі всередину корпусу 12. Подібним чином, стопорний елемент зчеплення 22 може мати пази 50 для послідовного входження в зачеплення з виступом 32 при кожному повороті циліндра замка 14 і припинення переміщення стопорного елемента зчеплення 22. Переміщення стопорного елемента зчеплення 22 в горизонтальному напрямку, як це показано на Фіг. 1, може бути обмежено штифтом 52, який входить в канавку 54 у стопорному елементі зчеплення 22. Як показано на Фіг. 3, стопорний елемент зчеплення 22 може бути забезпечений такими протизломними елементами 56, як твердосплавні штифти (але може не обмежуватись цим), що входять у пази або отвори 58, зроблені у стопорному елементі зчеплення 22. Протизломні елементи 56 ускладнюють розпилювання або інші спроби розтину стопорного елемента зчеплення 22 з метою несанкціонованого доступу до приміщення. За рахунок наявності у стопорному елементі зчеплення 22 багатьох пластин полегшується створення пазів або отворів 58 і монтаж протизломних елементів 56, і знижується вартість виготовлення і монтажу. Як показано на Фіг. 2, стопорний елемент зчеплення 22 має першу ділянку 23, що висувається 89831 8 за межі корпусу замка 12, і другу ділянку 25, що не висувається за межі корпусу замка 12. На відміну від застарілих конструкцій замків, у яких товщина першої ділянки значно більше товщини другої ділянки, в даному винаході товщина першої ділянки 23 не більше ніж вдвічі перевищує товщину другої ділянки 25. Наприклад, товщина першої ділянки 23 може приблизно дорівнювати товщині другої ділянки 25. За рахунок цього можна істотно поліпшити захищеність стопорного елемента зчеплення 22 від злому. Додатково розглянемо Фіг. 4. Врізний замок 10 може мати елемент зчеплення виштовхувача ригеля з циліндром замка 60, який може бути встановлений на шарнірній опорі 62, при цьому його поворот може бути обмежений компенсаційним пристроєм 64 (наприклад, циліндричною пружиною). Прямолінійний рух елемента зчеплення виштовхувача ригеля з циліндром замка 60 може бути обмежений штифтом 66, що входить в паз 68, зроблений у елементі зчеплення виштовхувача ригеля з циліндром замка 60. Таким чином, елемент зчеплення виштовхувача ригеля з циліндром замка 60 здатний здійснювати прямолінійний і обертальний рух. Розташований на нижньому кінці елемента зчеплення виштовхувача ригеля з циліндром замка 60 виступ 70 може входити в зачеплення з кулачком 42 (як це описано далі). У положенні, наведеному на Фіг. 4, циліндр замка 14 був повернутий таким чином, що вертикальні стопорні елементи 26 і 28 (елемент 28 не показаний на Фіг. 4) є частково втягнутими. Стопорний елемент 26 ще не увійшов у контакт з елементом зчеплення виштовхувача ригеля з циліндром замка 60. Розглянемо Фіг. 5. Циліндр замка 14 був більше повернутий у положення, в якому стопорний елемент 26 був ще більше втягнутий, при цьому стопорний елемент 26 увійшов у контакт з елементом зчеплення виштовхувача ригеля з циліндром замка 60 і почав його повертати. Тепер розглянемо Фіг. 6. Циліндр замка 14 був повернутий навіть ще більше у положення, в якому стопорний елемент 26 втягнутий навіть ще більше, при цьому стопорний елемент 26 повернув елемент зчеплення виштовхувача ригеля з циліндром замка 60 в положення для приведення в дію виштовхувача ригеля 18. У цьому положенні елемент зчеплення виштовхувача ригеля з циліндром замка 60 проходить в цілому паралельно стопорному елемента 26. Розглянемо Фіг. 7. Циліндр замка 14 був повернутий ще на один оберт для приведення в дію виштовхувача ригеля 18 за допомогою елемента зчеплення виштовхувача ригеля з циліндром замка 60. Зокрема, в проілюстрованому варіанті реалізації винаходу без обмежень кулачок 42 ударяється об виступ 70 і штовхає елемент зчеплення виштовхувача ригеля з циліндром замка 60 у напрямку замкової планки 72 виштовхувача ригеля 18. В результаті цього виштовхувач ригеля 18 повертається, а заскочка 20 втягується в корпус12. Кваліфіковані фахівці у цій галузі візьмуть до уваги те, що даний винахід не обмежується тим, що конкретно проілюстроване і описане вище. 9 Обсяг даного винаходу включає, скоріше, комбінації і субкомбінації описаних вище функцій, а також їхні вдосконалення і варіанти, які спали б на думку 89831 10 кваліфікованому фахівцю у цій галузі після прочитання вищенаведеного опису і яких не було у попередніх конструкціях. 11 89831 12 13 Комп’ютерна верстка Г. Паяльніков 89831 Підписне 14 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
