Щитовий затвор для відкритих лотків

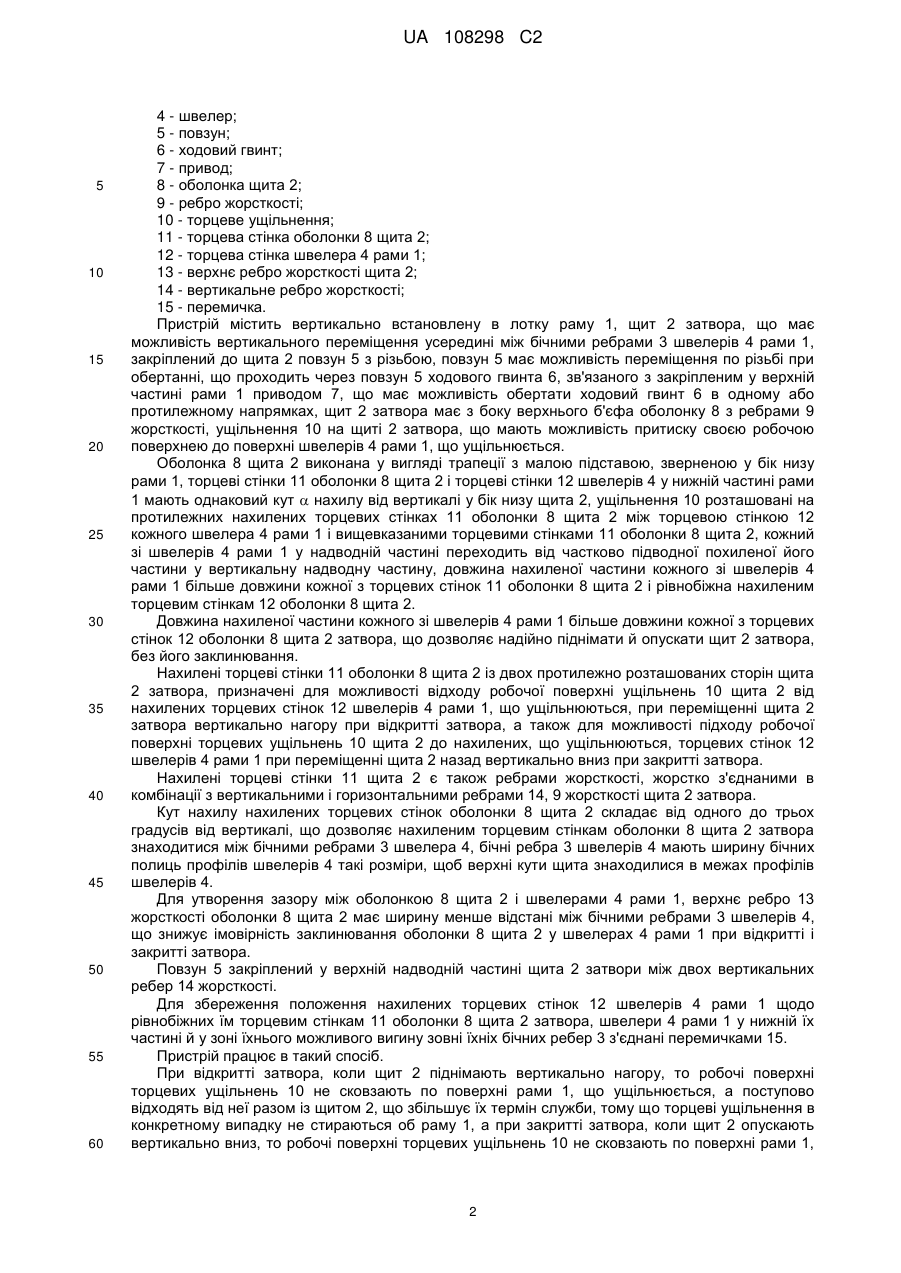

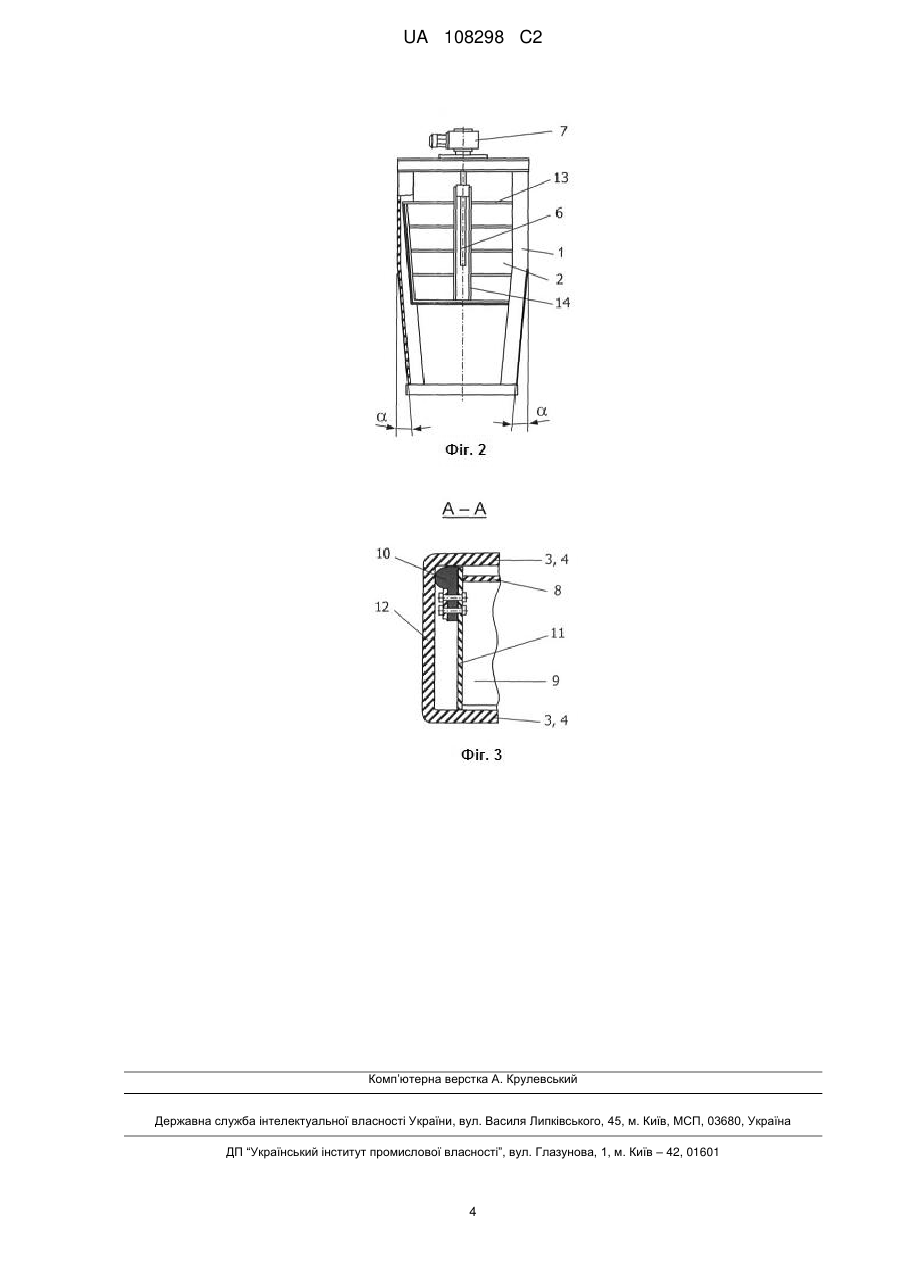

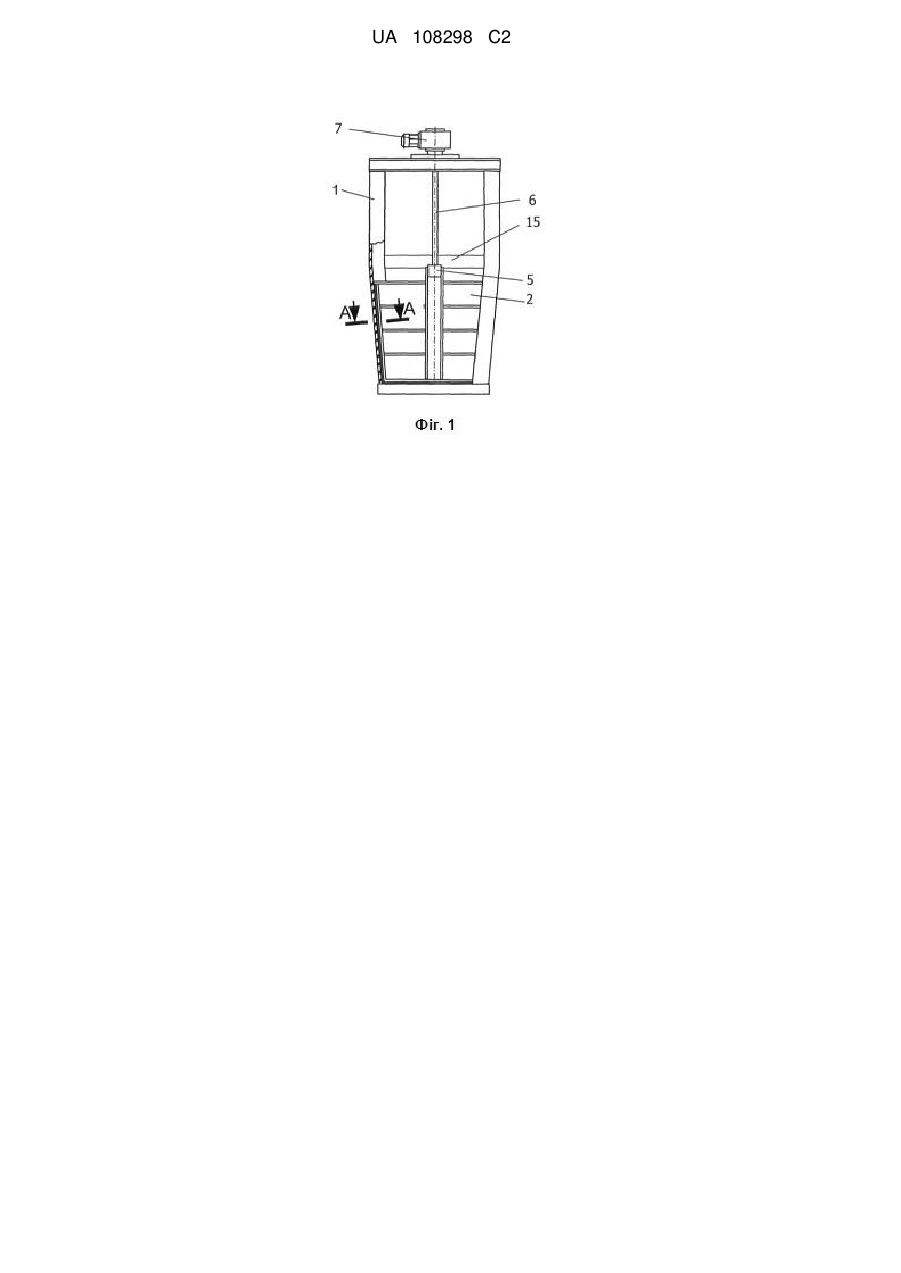

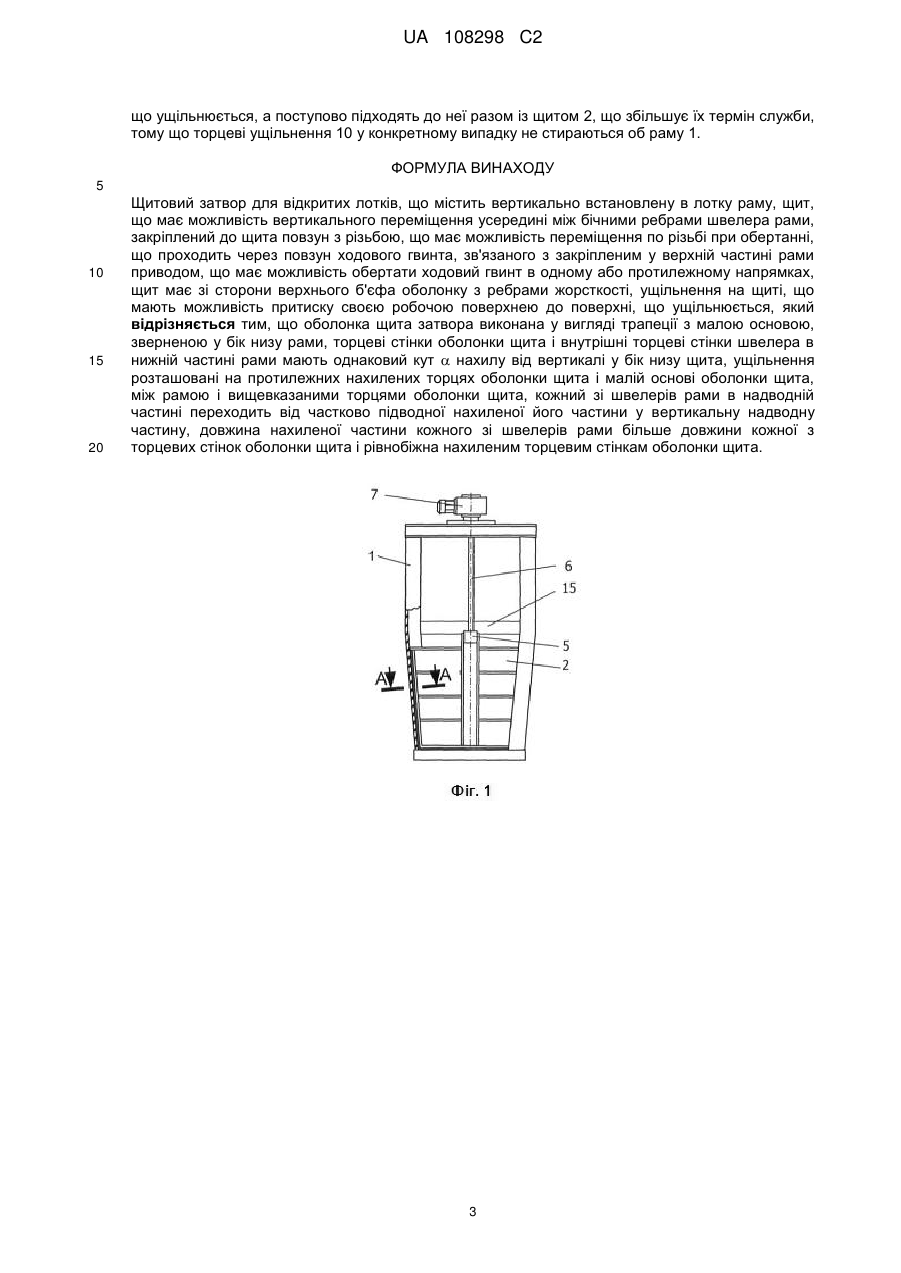

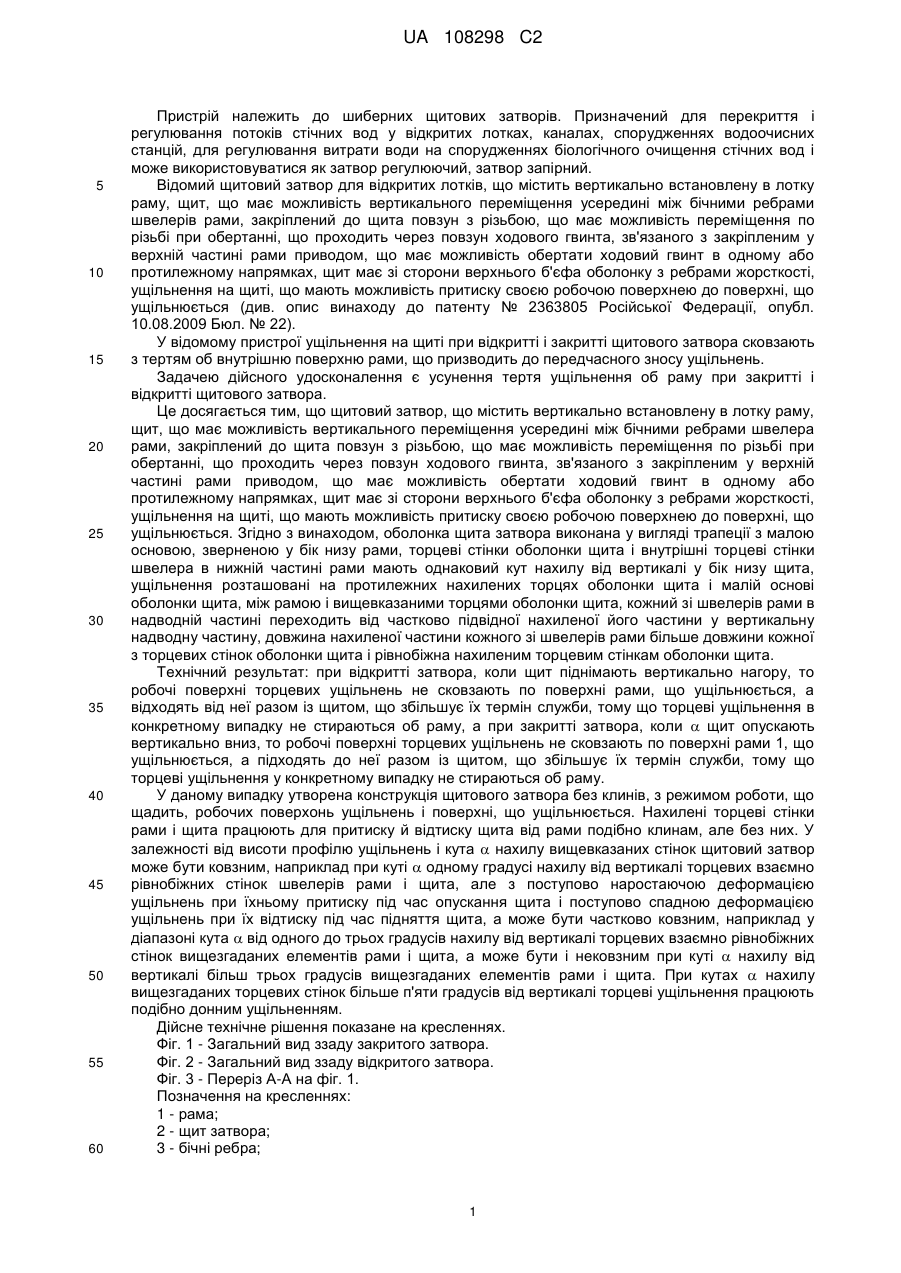

Реферат: Щитовий затвор для відкритих лотків містить вертикально встановлену в лотку раму, щит, що має можливість вертикального переміщення усередині між бічними ребрами швелера рами, закріплений до щита повзун з різьбою, що має можливість переміщення по різьбі при обертанні, що проходить через повзун ходового гвинта, зв'язаного з закріпленим у верхній частині рами приводом, що має можливість обертати ходовий гвинт в одному або протилежному напрямках. Щит має зі сторони верхнього б'єфа оболонку з ребрами жорсткості. Згідно з винаходом, оболонка щита затвора виконана у вигляді трапеції з малою основою, зверненою у бік низу рами. Торцеві стінки оболонки щита і внутрішні торцеві стінки швелера в нижній частині рами мають однаковий кут  нахилу від вертикалі у бік низу щита. Щит має ущільнення, розташовані на протилежних нахилених торцях оболонки щита і малій основі оболонки щита, між рамою і вищевказаними торцями оболонки щита. Кожний зі швелерів рами в надводній частині переходить від частково підводної нахиленої його частини у вертикальну надводну частину. Довжина нахиленої частини кожного зі швелерів рами більше довжини кожної з торцевих стінок оболонки щита і рівнобіжна нахиленим торцевим стінкам оболонки щита. Використання даного винаходу збільшує термін служби торцевих ущільнень завдяки запобіганню їх стиранню об раму. UA 108298 C2 (12) UA 108298 C2 UA 108298 C2 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій належить до шиберних щитових затворів. Призначений для перекриття і регулювання потоків стічних вод у відкритих лотках, каналах, спорудженнях водоочисних станцій, для регулювання витрати води на спорудженнях біологічного очищення стічних вод і може використовуватися як затвор регулюючий, затвор запірний. Відомий щитовий затвор для відкритих лотків, що містить вертикально встановлену в лотку раму, щит, що має можливість вертикального переміщення усередині між бічними ребрами швелерів рами, закріплений до щита повзун з різьбою, що має можливість переміщення по різьбі при обертанні, що проходить через повзун ходового гвинта, зв'язаного з закріпленим у верхній частині рами приводом, що має можливість обертати ходовий гвинт в одному або протилежному напрямках, щит має зі сторони верхнього б'єфа оболонку з ребрами жорсткості, ущільнення на щиті, що мають можливість притиску своєю робочою поверхнею до поверхні, що ущільнюється (див. опис винаходу до патенту № 2363805 Російської Федерації, опубл. 10.08.2009 Бюл. № 22). У відомому пристрої ущільнення на щиті при відкритті і закритті щитового затвора сковзають з тертям об внутрішню поверхню рами, що призводить до передчасного зносу ущільнень. Задачею дійсного удосконалення є усунення тертя ущільнення об раму при закритті і відкритті щитового затвора. Це досягається тим, що щитовий затвор, що містить вертикально встановлену в лотку раму, щит, що має можливість вертикального переміщення усередині між бічними ребрами швелера рами, закріплений до щита повзун з різьбою, що має можливість переміщення по різьбі при обертанні, що проходить через повзун ходового гвинта, зв'язаного з закріпленим у верхній частині рами приводом, що має можливість обертати ходовий гвинт в одному або протилежному напрямках, щит має зі сторони верхнього б'єфа оболонку з ребрами жорсткості, ущільнення на щиті, що мають можливість притиску своєю робочою поверхнею до поверхні, що ущільнюється. Згідно з винаходом, оболонка щита затвора виконана у вигляді трапеції з малою основою, зверненою у бік низу рами, торцеві стінки оболонки щита і внутрішні торцеві стінки швелера в нижній частині рами мають однаковий кут нахилу від вертикалі у бік низу щита, ущільнення розташовані на протилежних нахилених торцях оболонки щита і малій основі оболонки щита, між рамою і вищевказаними торцями оболонки щита, кожний зі швелерів рами в надводній частині переходить від частково підвідної нахиленої його частини у вертикальну надводну частину, довжина нахиленої частини кожного зі швелерів рами більше довжини кожної з торцевих стінок оболонки щита і рівнобіжна нахиленим торцевим стінкам оболонки щита. Технічний результат: при відкритті затвора, коли щит піднімають вертикально нагору, то робочі поверхні торцевих ущільнень не сковзають по поверхні рами, що ущільнюється, а відходять від неї разом із щитом, що збільшує їх термін служби, тому що торцеві ущільнення в конкретному випадку не стираються об раму, а при закритті затвора, коли  щит опускають вертикально вниз, то робочі поверхні торцевих ущільнень не сковзають по поверхні рами 1, що ущільнюється, а підходять до неї разом із щитом, що збільшує їх термін служби, тому що торцеві ущільнення у конкретному випадку не стираються об раму. У даному випадку утворена конструкція щитового затвора без клинів, з режимом роботи, що щадить, робочих поверхонь ущільнень і поверхні, що ущільнюється. Нахилені торцеві стінки рами і щита працюють для притиску й відтиску щита від рами подібно клинам, але без них. У залежності від висоти профілю ущільнень і кута  нахилу вищевказаних стінок щитовий затвор може бути ковзним, наприклад при куті  одному градусі нахилу від вертикалі торцевих взаємно рівнобіжних стінок швелерів рами і щита, але з поступово наростаючою деформацією ущільнень при їхньому притиску під час опускання щита і поступово спадною деформацією ущільнень при їх відтиску під час підняття щита, а може бути частково ковзним, наприклад у діапазоні кута  від одного до трьох градусів нахилу від вертикалі торцевих взаємно рівнобіжних стінок вищезгаданих елементів рами і щита, а може бути і нековзним при куті  нахилу від вертикалі більш трьох градусів вищезгаданих елементів рами і щита. При кутах  нахилу вищезгаданих торцевих стінок більше п'яти градусів від вертикалі торцеві ущільнення працюють подібно донним ущільненням. Дійсне технічне рішення показане на кресленнях. Фіг. 1 - Загальний вид ззаду закритого затвора. Фіг. 2 - Загальний вид ззаду відкритого затвора. Фіг. 3 - Переріз А-А на фіг. 1. Позначення на кресленнях: 1 - рама; 2 - щит затвора; 3 - бічні ребра; 1 UA 108298 C2 5 10 15 20 25 30 35 40 45 50 55 60 4 - швелер; 5 - повзун; 6 - ходовий гвинт; 7 - привод; 8 - оболонка щита 2; 9 - ребро жорсткості; 10 - торцеве ущільнення; 11 - торцева стінка оболонки 8 щита 2; 12 - торцева стінка швелера 4 рами 1; 13 - верхнє ребро жорсткості щита 2; 14 - вертикальне ребро жорсткості; 15 - перемичка. Пристрій містить вертикально встановлену в лотку раму 1, щит 2 затвора, що має можливість вертикального переміщення усередині між бічними ребрами 3 швелерів 4 рами 1, закріплений до щита 2 повзун 5 з різьбою, повзун 5 має можливість переміщення по різьбі при обертанні, що проходить через повзун 5 ходового гвинта 6, зв'язаного з закріпленим у верхній частині рами 1 приводом 7, що має можливість обертати ходовий гвинт 6 в одному або протилежному напрямках, щит 2 затвора має з боку верхнього б'єфа оболонку 8 з ребрами 9 жорсткості, ущільнення 10 на щиті 2 затвора, що мають можливість притиску своєю робочою поверхнею до поверхні швелерів 4 рами 1, що ущільнюється. Оболонка 8 щита 2 виконана у вигляді трапеції з малою підставою, зверненою у бік низу рами 1, торцеві стінки 11 оболонки 8 щита 2 і торцеві стінки 12 швелерів 4 у нижній частині рами 1 мають однаковий кут  нахилу від вертикалі у бік низу щита 2, ущільнення 10 розташовані на протилежних нахилених торцевих стінках 11 оболонки 8 щита 2 між торцевою стінкою 12 кожного швелера 4 рами 1 і вищевказаними торцевими стінками 11 оболонки 8 щита 2, кожний зі швелерів 4 рами 1 у надводній частині переходить від частково підводної похиленої його частини у вертикальну надводну частину, довжина нахиленої частини кожного зі швелерів 4 рами 1 більше довжини кожної з торцевих стінок 11 оболонки 8 щита 2 і рівнобіжна нахиленим торцевим стінкам 12 оболонки 8 щита 2. Довжина нахиленої частини кожного зі швелерів 4 рами 1 більше довжини кожної з торцевих стінок 12 оболонки 8 щита 2 затвора, що дозволяє надійно піднімати й опускати щит 2 затвора, без його заклинювання. Нахилені торцеві стінки 11 оболонки 8 щита 2 із двох протилежно розташованих сторін щита 2 затвора, призначені для можливості відходу робочої поверхні ущільнень 10 щита 2 від нахилених торцевих стінок 12 швелерів 4 рами 1, що ущільнюються, при переміщенні щита 2 затвора вертикально нагору при відкритті затвора, а також для можливості підходу робочої поверхні торцевих ущільнень 10 щита 2 до нахилених, що ущільнюються, торцевих стінок 12 швелерів 4 рами 1 при переміщенні щита 2 назад вертикально вниз при закритті затвора. Нахилені торцеві стінки 11 щита 2 є також ребрами жорсткості, жорстко з'єднаними в комбінації з вертикальними і горизонтальними ребрами 14, 9 жорсткості щита 2 затвора. Кут нахилу нахилених торцевих стінок оболонки 8 щита 2 складає від одного до трьох градусів від вертикалі, що дозволяє нахиленим торцевим стінкам оболонки 8 щита 2 затвора знаходитися між бічними ребрами 3 швелера 4, бічні ребра 3 швелерів 4 мають ширину бічних полиць профілів швелерів 4 такі розміри, щоб верхні кути щита знаходилися в межах профілів швелерів 4. Для утворення зазору між оболонкою 8 щита 2 і швелерами 4 рами 1, верхнє ребро 13 жорсткості оболонки 8 щита 2 має ширину менше відстані між бічними ребрами 3 швелерів 4, що знижує імовірність заклинювання оболонки 8 щита 2 у швелерах 4 рами 1 при відкритті і закритті затвора. Повзун 5 закріплений у верхній надводній частині щита 2 затвори між двох вертикальних ребер 14 жорсткості. Для збереження положення нахилених торцевих стінок 12 швелерів 4 рами 1 щодо рівнобіжних їм торцевим стінкам 11 оболонки 8 щита 2 затвора, швелери 4 рами 1 у нижній їх частині й у зоні їхнього можливого вигину зовні їхніх бічних ребер 3 з'єднані перемичками 15. Пристрій працює в такий спосіб. При відкритті затвора, коли щит 2 піднімають вертикально нагору, то робочі поверхні торцевих ущільнень 10 не сковзають по поверхні рами 1, що ущільнюється, а поступово відходять від неї разом із щитом 2, що збільшує їх термін служби, тому що торцеві ущільнення в конкретному випадку не стираються об раму 1, а при закритті затвора, коли щит 2 опускають вертикально вниз, то робочі поверхні торцевих ущільнень 10 не сковзають по поверхні рами 1, 2 UA 108298 C2 що ущільнюється, а поступово підходять до неї разом із щитом 2, що збільшує їх термін служби, тому що торцеві ущільнення 10 у конкретному випадку не стираються об раму 1. ФОРМУЛА ВИНАХОДУ 5 10 15 20 Щитовий затвор для відкритих лотків, що містить вертикально встановлену в лотку раму, щит, що має можливість вертикального переміщення усередині між бічними ребрами швелера рами, закріплений до щита повзун з різьбою, що має можливість переміщення по різьбі при обертанні, що проходить через повзун ходового гвинта, зв'язаного з закріпленим у верхній частині рами приводом, що має можливість обертати ходовий гвинт в одному або протилежному напрямках, щит має зі сторони верхнього б'єфа оболонку з ребрами жорсткості, ущільнення на щиті, що мають можливість притиску своєю робочою поверхнею до поверхні, що ущільнюється, який відрізняється тим, що оболонка щита затвора виконана у вигляді трапеції з малою основою, зверненою у бік низу рами, торцеві стінки оболонки щита і внутрішні торцеві стінки швелера в нижній частині рами мають однаковий кут  нахилу від вертикалі у бік низу щита, ущільнення розташовані на протилежних нахилених торцях оболонки щита і малій основі оболонки щита, між рамою і вищевказаними торцями оболонки щита, кожний зі швелерів рами в надводній частині переходить від частково підводної нахиленої його частини у вертикальну надводну частину, довжина нахиленої частини кожного зі швелерів рами більше довжини кожної з торцевих стінок оболонки щита і рівнобіжна нахиленим торцевим стінкам оболонки щита. 3 UA 108298 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
