Очисник головок коренеплодів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 63028

Опубліковано: 26.09.2011

Автори: Коцан Ігор Ярославович, Кужель Емма Вікторівна

Завантажити PDF файл.

Формула / Реферат

Очисник головок коренеплодів, що містить привідний вал із закріпленим на торці диском, на якому за допомогою кінематично зв'язаних з повзуном ланок, шарнірів і двоплечих важелів, встановлені на осях еластичні очисні елементи, який відрізняється тим, що еластичні очисні елементи виконані з джгутів зігнуті у петлі, при цьому до вільних кінців осей еластичних очисних елементів прикріплені гачки з втулками, змонтованими з можливістю радіального пересування в пазах дугоподібної пластини, прикріпленої до пальця, встановленого під центром диску.

Текст

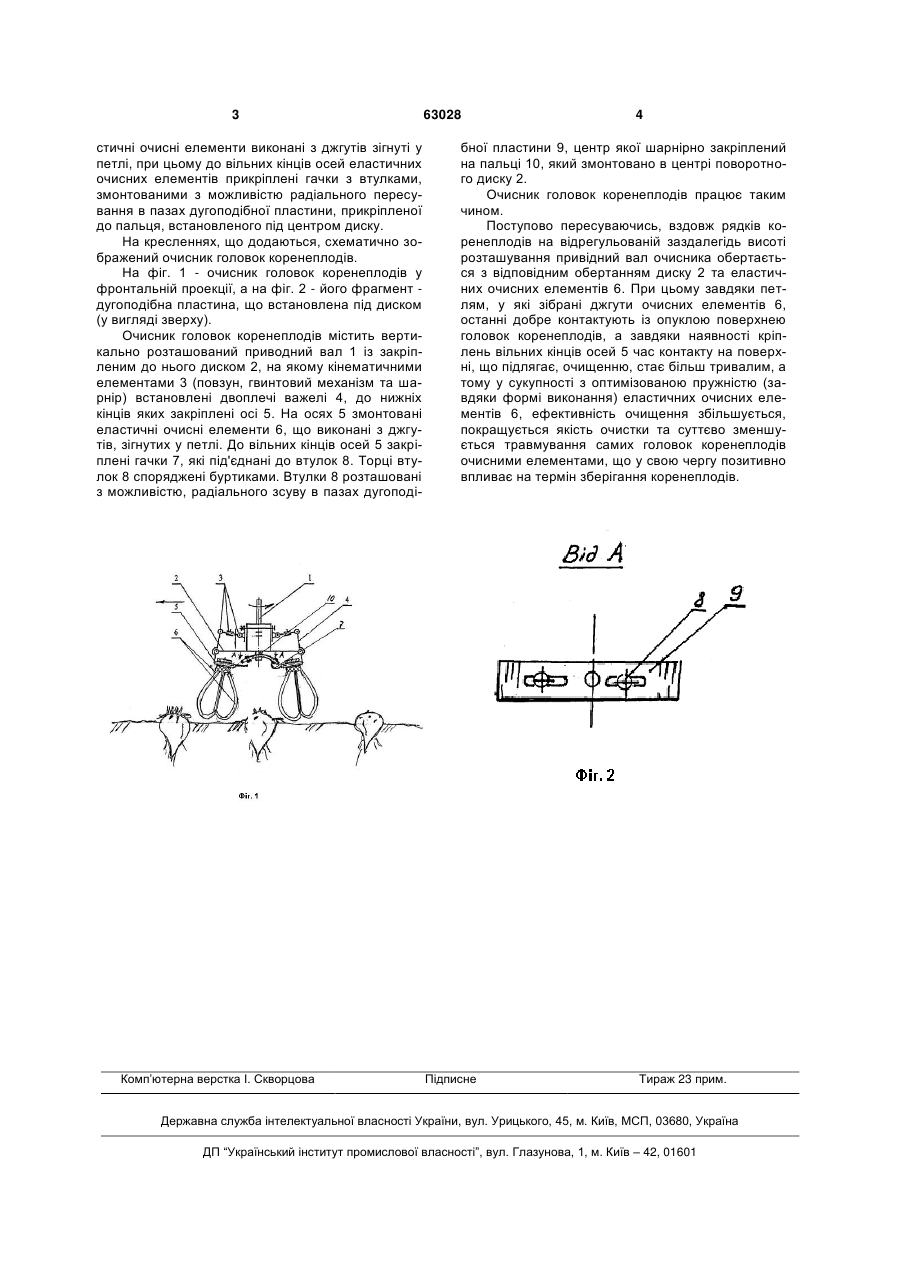

Очисник головок коренеплодів, що містить привідний вал із закріпленим на торці диском, на 3 стичні очисні елементи виконані з джгутів зігнуті у петлі, при цьому до вільних кінців осей еластичних очисних елементів прикріплені гачки з втулками, змонтованими з можливістю радіального пересування в пазах дугоподібної пластини, прикріпленої до пальця, встановленого під центром диску. На кресленнях, що додаються, схематично зображений очисник головок коренеплодів. На фіг. 1 - очисник головок коренеплодів у фронтальній проекції, а на фіг. 2 - його фрагмент дугоподібна пластина, що встановлена під диском (у вигляді зверху). Очисник головок коренеплодів містить вертикально розташований приводний вал 1 із закріпленим до нього диском 2, на якому кінематичними елементами 3 (повзун, гвинтовий механізм та шарнір) встановлені двоплечі важелі 4, до нижніх кінців яких закріплені осі 5. На осях 5 змонтовані еластичні очисні елементи 6, що виконані з джгутів, зігнутих у петлі. До вільних кінців осей 5 закріплені гачки 7, які під'єднані до втулок 8. Торці втулок 8 споряджені буртиками. Втулки 8 розташовані з можливістю, радіального зсуву в пазах дугоподі Комп’ютерна верстка І. Скворцова 63028 4 бної пластини 9, центр якої шарнірно закріплений на пальці 10, який змонтовано в центрі поворотного диску 2. Очисник головок коренеплодів працює таким чином. Поступово пересуваючись, вздовж рядків коренеплодів на відрегульованій заздалегідь висоті розташування привідний вал очисника обертається з відповідним обертанням диску 2 та еластичних очисних елементів 6. При цьому завдяки петлям, у які зібрані джгути очисних елементів 6, останні добре контактують із опуклою поверхнею головок коренеплодів, а завдяки наявності кріплень вільних кінців осей 5 час контакту на поверхні, що підлягає, очищенню, стає більш тривалим, а тому у сукупності з оптимізованою пружністю (завдяки формі виконання) еластичних очисних елементів 6, ефективність очищення збільшується, покращується якість очистки та суттєво зменшується травмування самих головок коренеплодів очисними елементами, що у свою чергу позитивно впливає на термін зберігання коренеплодів. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Root head cleaner

Автори англійською

Kotsan Ihor Yaroslavovych, Kuzhel Emma Viktorivna

Назва патенту російською

Очиститель головок корнеплодов

Автори російською

Коцан Игорь Ярославович, Кужель Эмма Викторовна

МПК / Мітки

Автор: Булгаков Володимир Михайлович

МПК: A01D 23/02

Мітки: коренеплодів, очисник, головок

Формула / Реферат:

Очисник головок коренеплодів, що складається з привідного вала з закріпленим на торці диском, на якому за допомогою двоплечих важелів, кінематично зв'язаних з повзуном, ланок і шарнірів встановлені на осях консольні еластичні очисні лопаті, який відрізняється тим, що один кінець осі кожної еластичної очисної лопаті встановлений на нижньому важелі за допомогою горизонтального циліндричного шарніра, а другий зв'язаний з ним пружиною розтягу,...
