Очисник головок коренеплодів

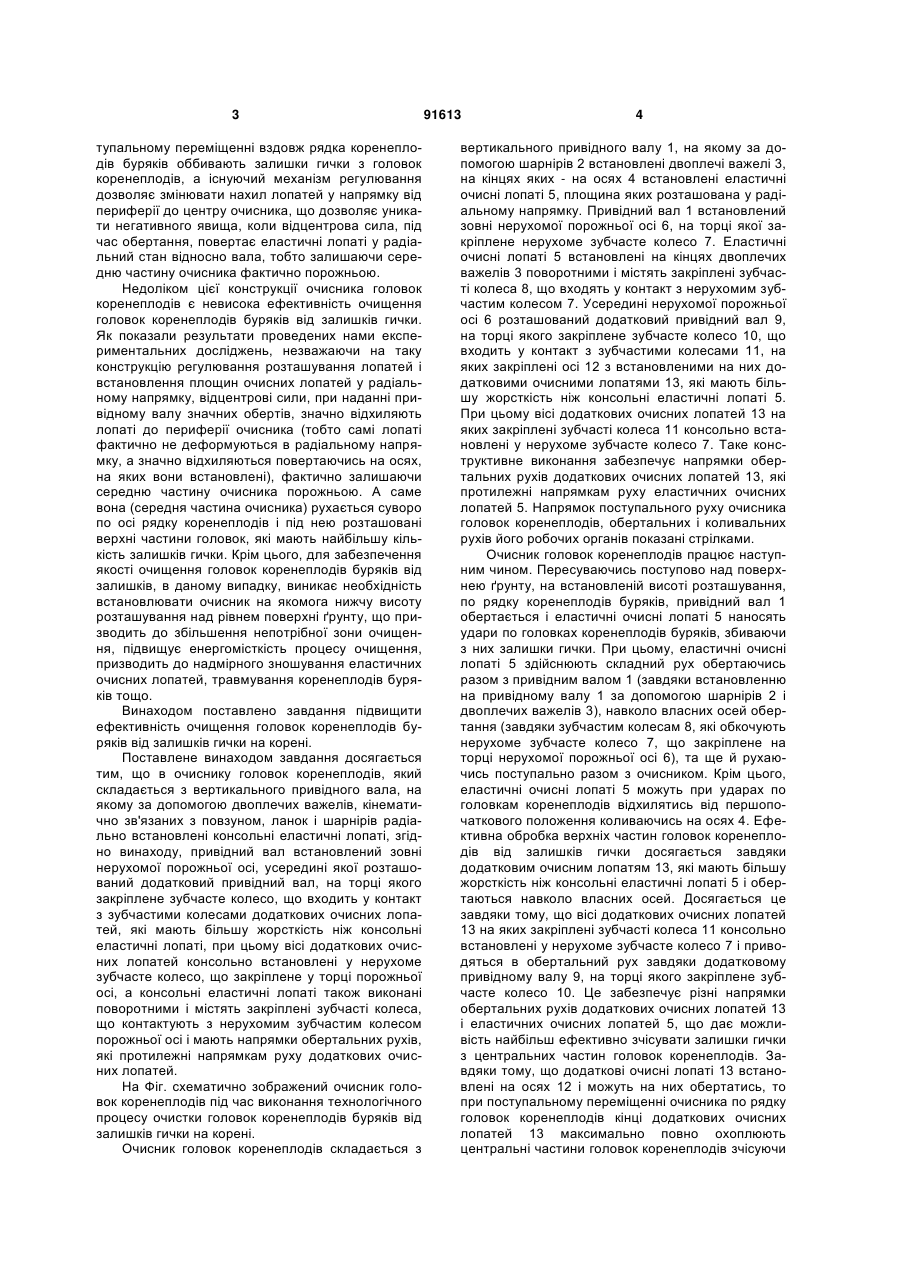

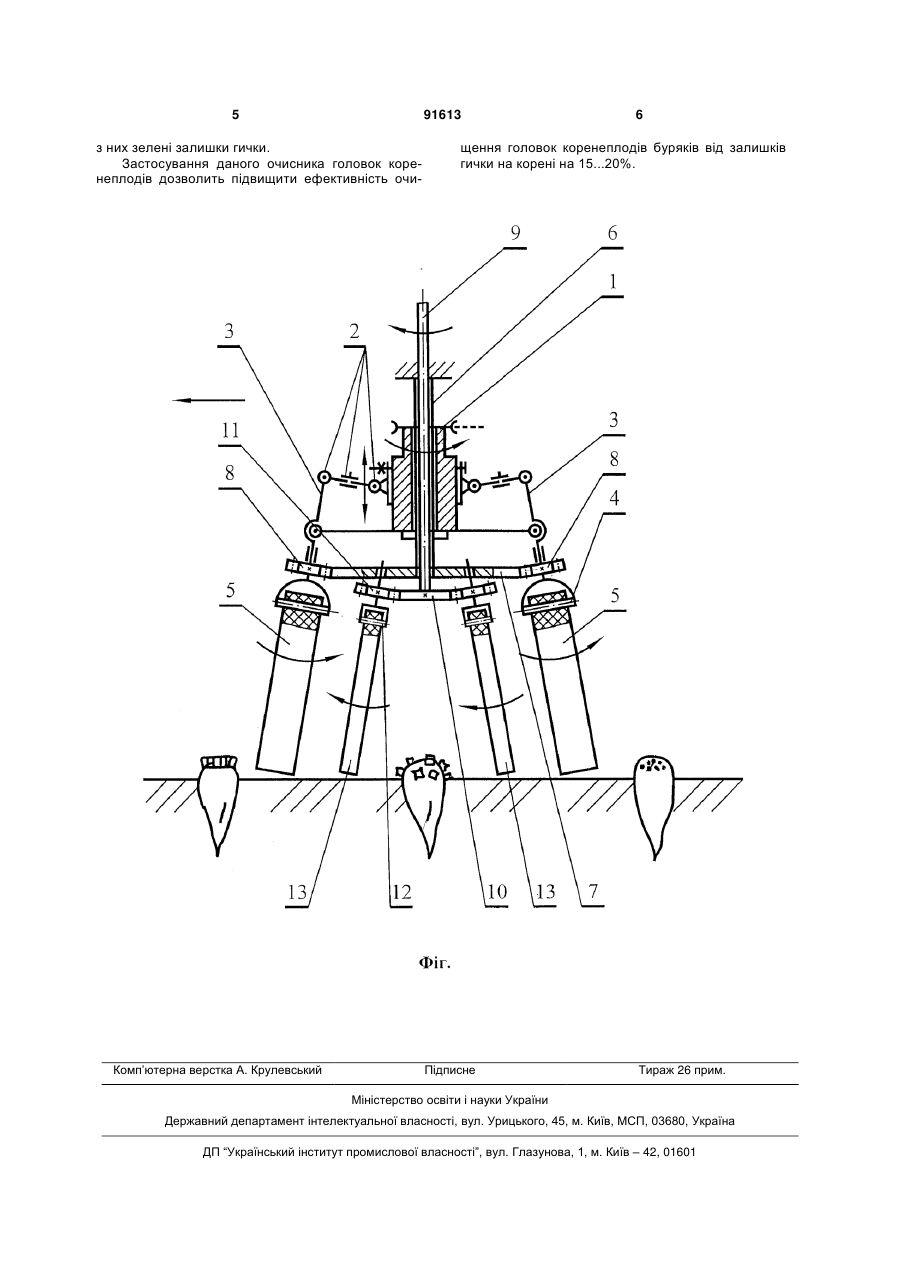

Очисник головок коренеплодів, який склада 3 тупальному переміщенні вздовж рядка коренеплодів буряків оббивають залишки гички з головок коренеплодів, а існуючий механізм регулювання дозволяє змінювати нахил лопатей у напрямку від периферії до центру очисника, що дозволяє уникати негативного явища, коли відцентрова сила, під час обертання, повертає еластичні лопаті у радіальний стан відносно вала, тобто залишаючи середню частину очисника фактично порожньою. Недоліком цієї конструкції очисника головок коренеплодів є невисока ефективність очищення головок коренеплодів буряків від залишків гички. Як показали результати проведених нами експериментальних досліджень, незважаючи на таку конструкцію регулювання розташування лопатей і встановлення площин очисних лопатей у радіальному напрямку, відцентрові сили, при наданні привідному валу значних обертів, значно відхиляють лопаті до периферії очисника (тобто самі лопаті фактично не деформуються в радіальному напрямку, а значно відхиляються повертаючись на осях, на яких вони встановлені), фактично залишаючи середню частину очисника порожньою. А саме вона (середня частина очисника) рухається суворо по осі рядку коренеплодів і під нею розташовані верхні частини головок, які мають найбільшу кількість залишків гички. Крім цього, для забезпечення якості очищення головок коренеплодів буряків від залишків, в даному випадку, виникає необхідність встановлювати очисник на якомога нижчу висоту розташування над рівнем поверхні ґрунту, що призводить до збільшення непотрібної зони очищення, підвищує енергомісткість процесу очищення, призводить до надмірного зношування еластичних очисних лопатей, травмування коренеплодів буряків тощо. Винаходом поставлено завдання підвищити ефективність очищення головок коренеплодів буряків від залишків гички на корені. Поставлене винаходом завдання досягається тим, що в очиснику головок коренеплодів, який складається з вертикального привідного вала, на якому за допомогою двоплечих важелів, кінематично зв'язаних з повзуном, ланок і шарнірів радіально встановлені консольні еластичні лопаті, згідно винаходу, привідний вал встановлений зовні нерухомої порожньої осі, усередині якої розташований додатковий привідний вал, на торці якого закріплене зубчасте колесо, що входить у контакт з зубчастими колесами додаткових очисних лопатей, які мають більшу жорсткість ніж консольні еластичні лопаті, при цьому вісі додаткових очисних лопатей консольно встановлені у нерухоме зубчасте колесо, що закріплене у торці порожньої осі, а консольні еластичні лопаті також виконані поворотними і містять закріплені зубчасті колеса, що контактують з нерухомим зубчастим колесом порожньої осі і мають напрямки обертальних рухів, які протилежні напрямкам руху додаткових очисних лопатей. На Фіг. схематично зображений очисник головок коренеплодів під час виконання технологічного процесу очистки головок коренеплодів буряків від залишків гички на корені. Очисник головок коренеплодів складається з 91613 4 вертикального привідного валу 1, на якому за допомогою шарнірів 2 встановлені двоплечі важелі 3, на кінцях яких - на осях 4 встановлені еластичні очисні лопаті 5, площина яких розташована у радіальному напрямку. Привідний вал 1 встановлений зовні нерухомої порожньої осі 6, на торці якої закріплене нерухоме зубчасте колесо 7. Еластичні очисні лопаті 5 встановлені на кінцях двоплечих важелів 3 поворотними і містять закріплені зубчасті колеса 8, що входять у контакт з нерухомим зубчастим колесом 7. Усередині нерухомої порожньої осі 6 розташований додатковий привідний вал 9, на торці якого закріплене зубчасте колесо 10, що входить у контакт з зубчастими колесами 11, на яких закріплені осі 12 з встановленими на них додатковими очисними лопатями 13, які мають більшу жорсткість ніж консольні еластичні лопаті 5. При цьому вісі додаткових очисних лопатей 13 на яких закріплені зубчасті колеса 11 консольно встановлені у нерухоме зубчасте колесо 7. Таке конструктивне виконання забезпечує напрямки обертальних рухів додаткових очисних лопатей 13, які протилежні напрямкам руху еластичних очисних лопатей 5. Напрямок поступального руху очисника головок коренеплодів, обертальних і коливальних рухів його робочих органів показані стрілками. Очисник головок коренеплодів працює наступним чином. Пересуваючись поступово над поверхнею ґрунту, на встановленій висоті розташування, по рядку коренеплодів буряків, привідний вал 1 обертається і еластичні очисні лопаті 5 наносять удари по головках коренеплодів буряків, збиваючи з них залишки гички. При цьому, еластичні очисні лопаті 5 здійснюють складний рух обертаючись разом з привідним валом 1 (завдяки встановленню на привідному валу 1 за допомогою шарнірів 2 і двоплечих важелів 3), навколо власних осей обертання (завдяки зубчастим колесам 8, які обкочують нерухоме зубчасте колесо 7, що закріплене на торці нерухомої порожньої осі 6), та ще й рухаючись поступально разом з очисником. Крім цього, еластичні очисні лопаті 5 можуть при ударах по головкам коренеплодів відхилятись від першопочаткового положення коливаючись на осях 4. Ефективна обробка верхніх частин головок коренеплодів від залишків гички досягається завдяки додатковим очисним лопатям 13, які мають більшу жорсткість ніж консольні еластичні лопаті 5 і обертаються навколо власних осей. Досягається це завдяки тому, що вісі додаткових очисних лопатей 13 на яких закріплені зубчасті колеса 11 консольно встановлені у нерухоме зубчасте колесо 7 і приводяться в обертальний рух завдяки додатковому привідному валу 9, на торці якого закріплене зубчасте колесо 10. Це забезпечує різні напрямки обертальних рухів додаткових очисних лопатей 13 і еластичних очисних лопатей 5, що дає можливість найбільш ефективно зчісувати залишки гички з центральних частин головок коренеплодів. Завдяки тому, що додаткові очисні лопаті 13 встановлені на осях 12 і можуть на них обертатись, то при поступальному переміщенні очисника по рядку головок коренеплодів кінці додаткових очисних лопатей 13 максимально повно охоплюють центральні частини головок коренеплодів зчісуючи 5 91613 з них зелені залишки гички. Застосування даного очисника головок коренеплодів дозволить підвищити ефективність очи Комп’ютерна верстка А. Крулевський 6 щення головок коренеплодів буряків від залишків гички на корені на 15...20%. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
