Приціл вибухового пристрою

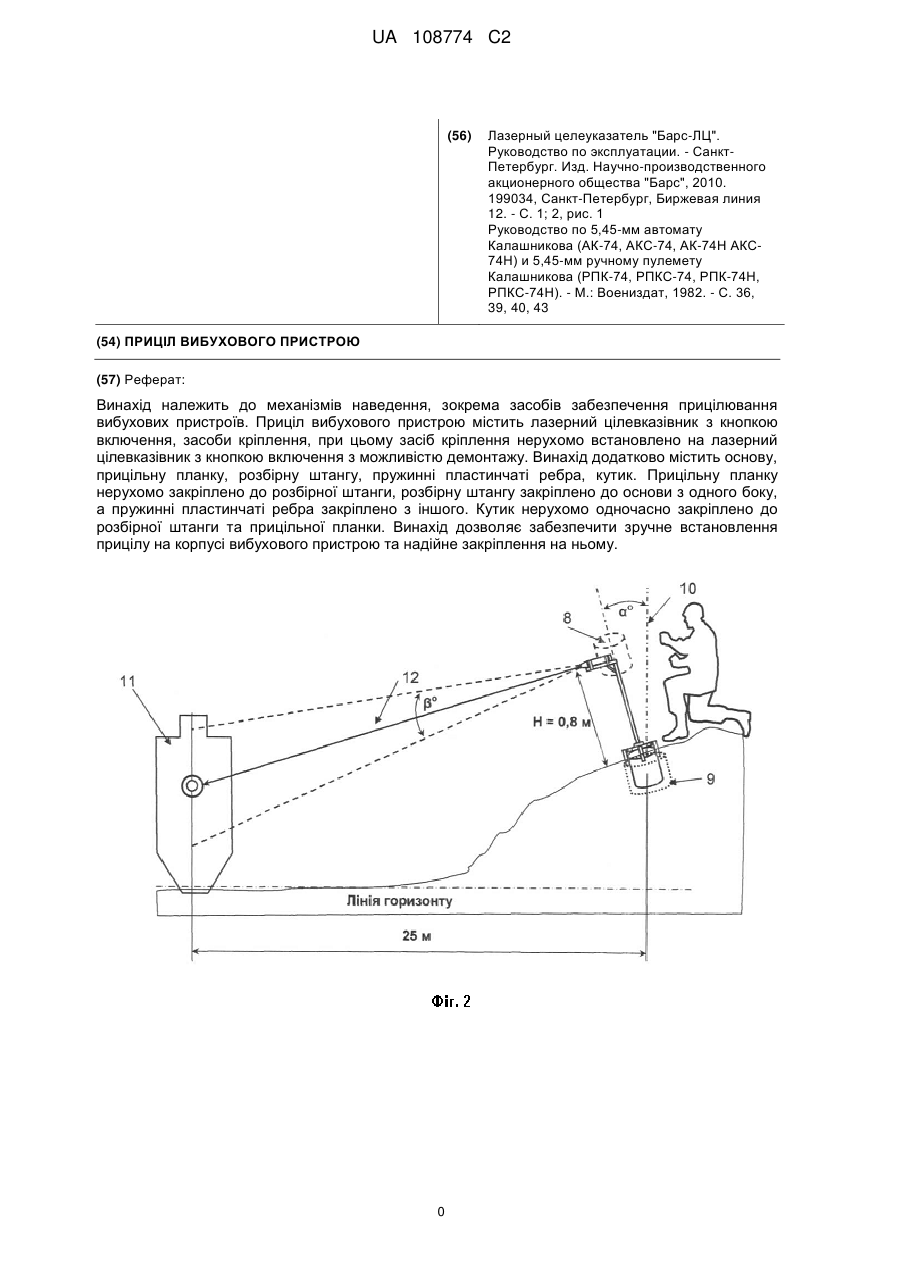

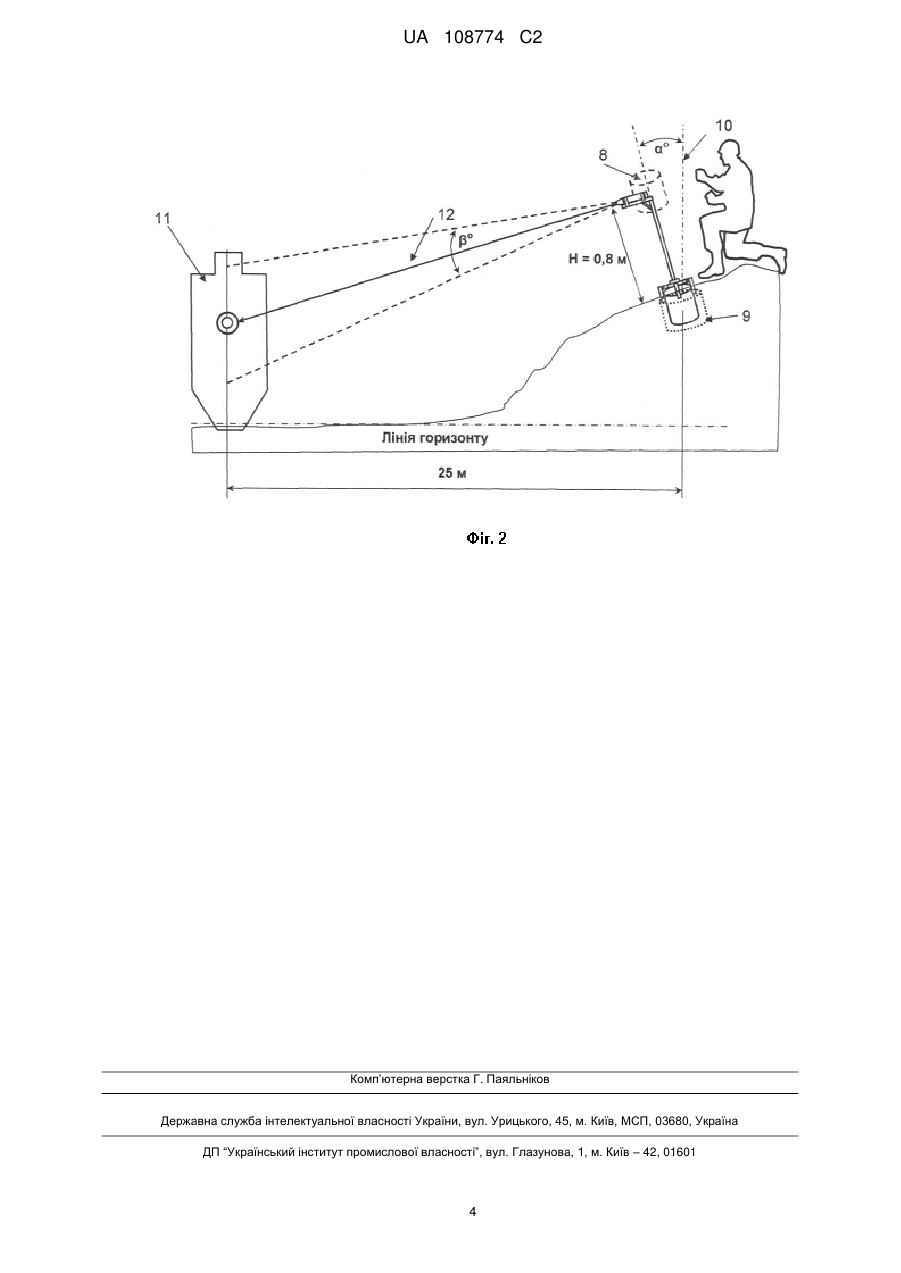

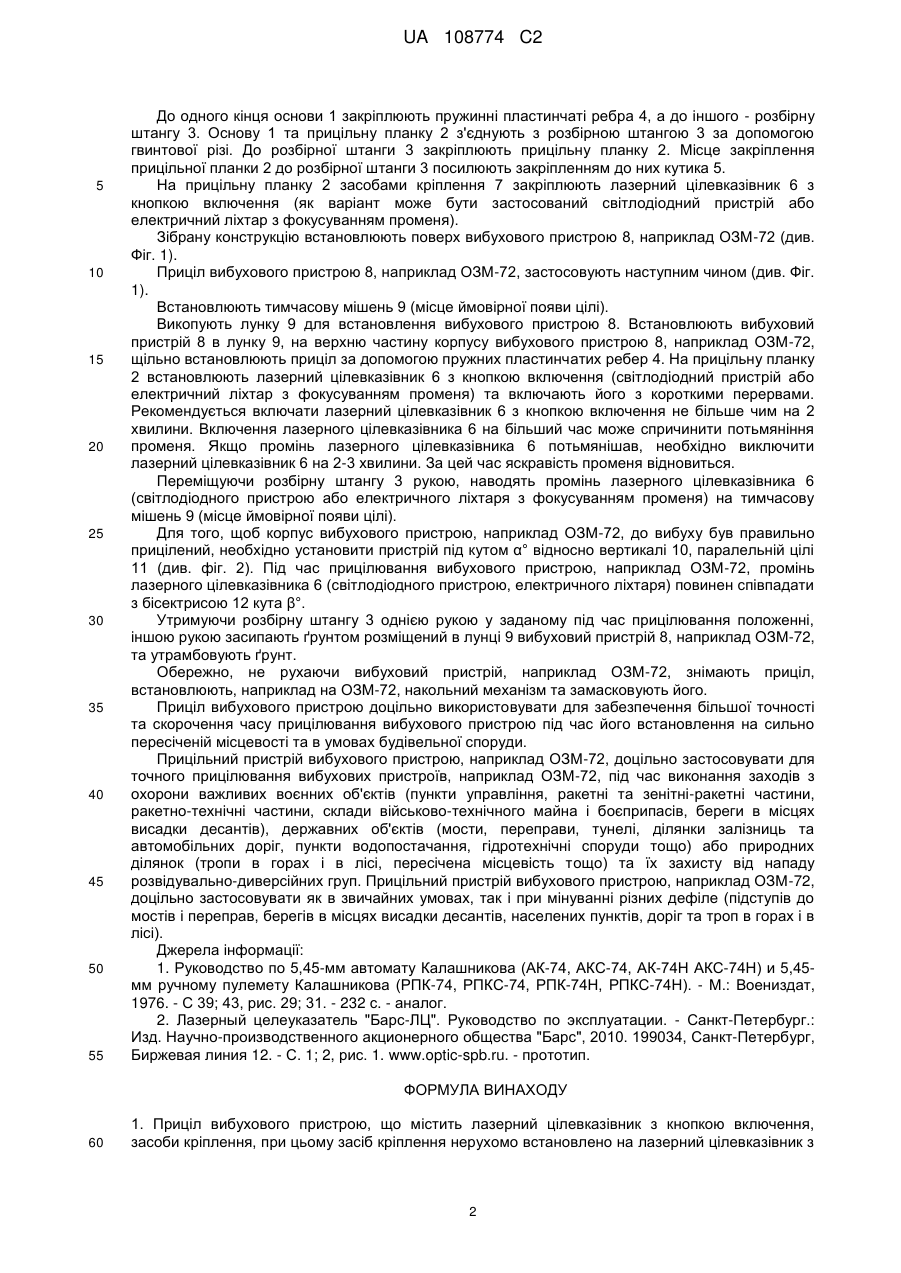

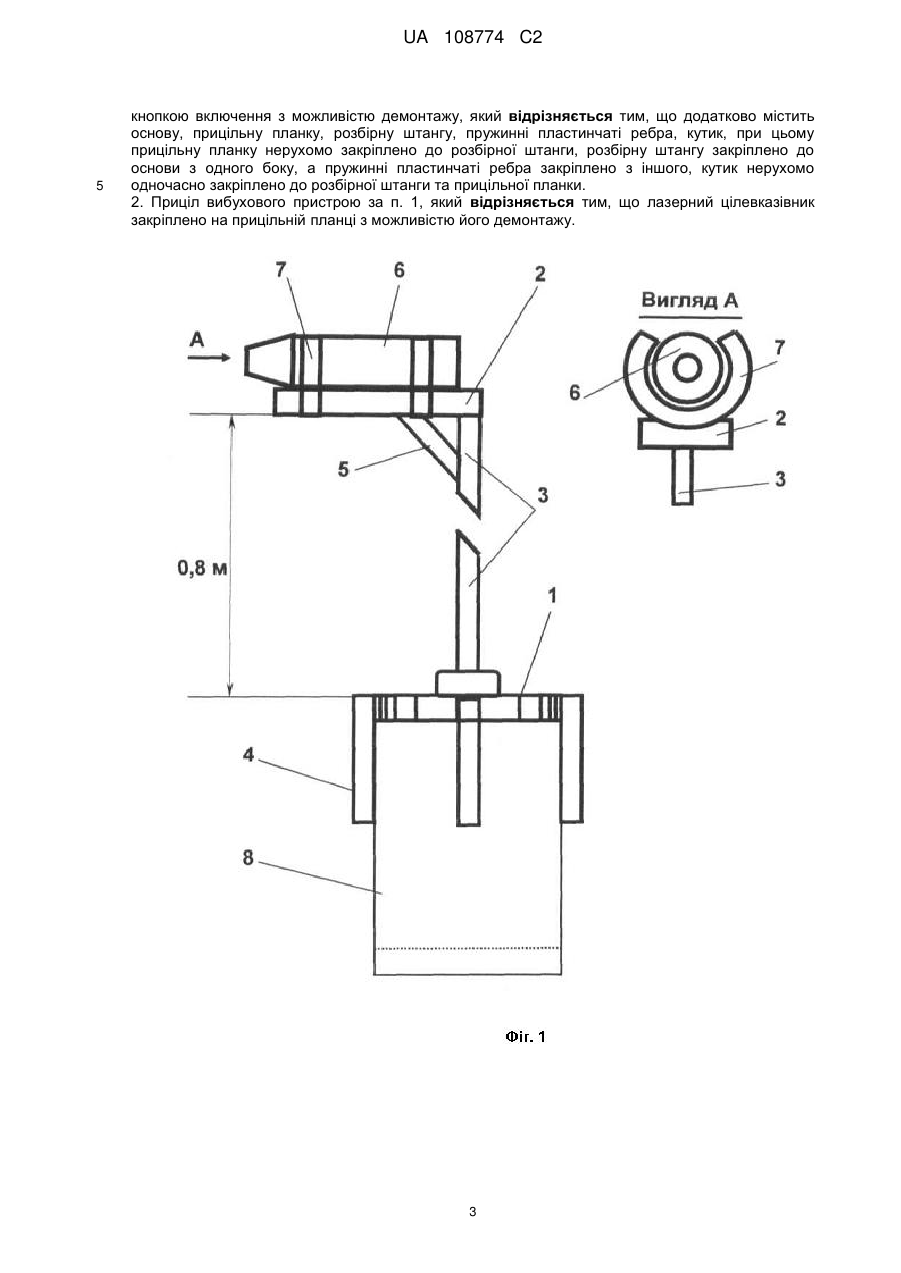

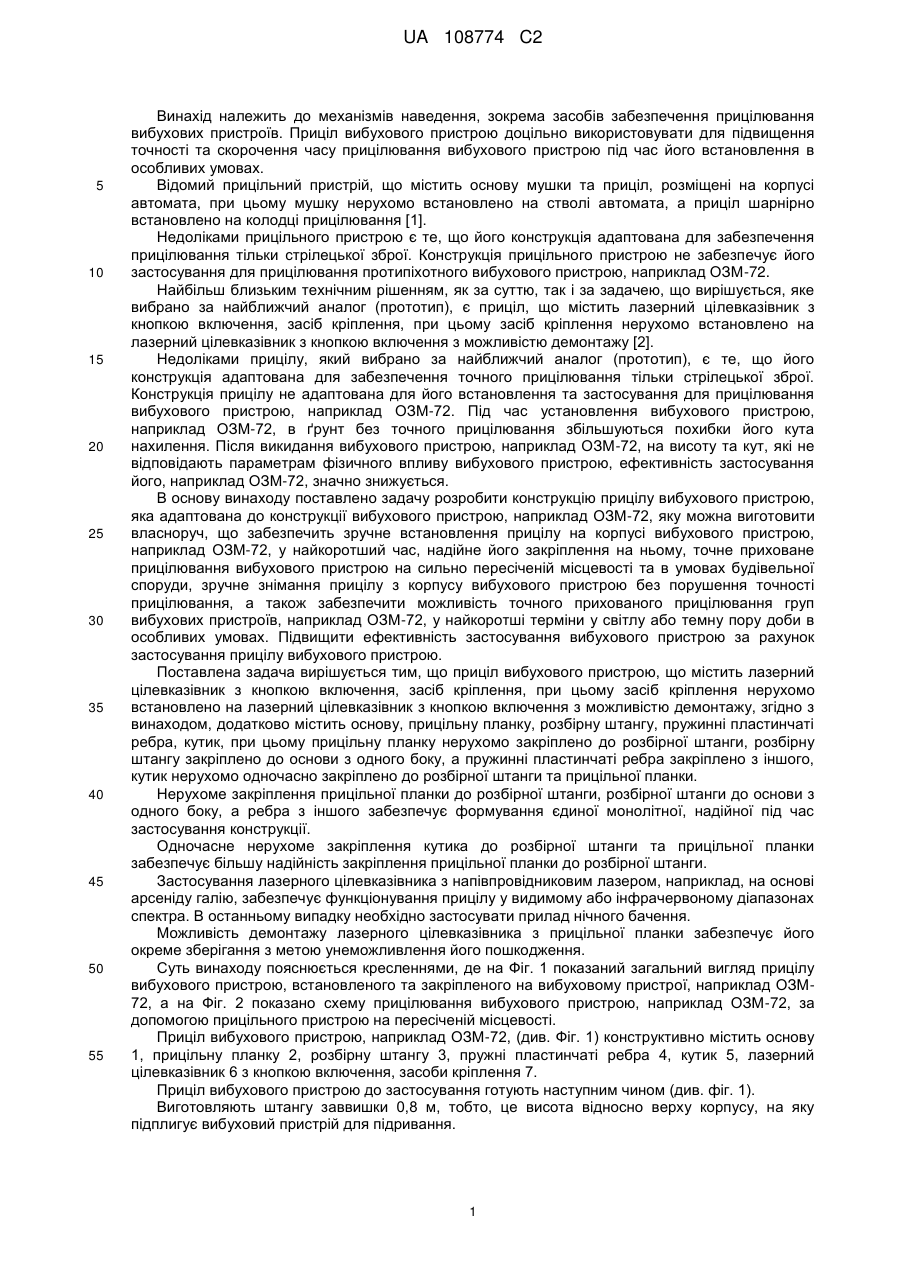

Реферат: Винахід належить до механізмів наведення, зокрема засобів забезпечення прицілювання вибухових пристроїв. Приціл вибухового пристрою містить лазерний цілевказівник з кнопкою включення, засоби кріплення, при цьому засіб кріплення нерухомо встановлено на лазерний цілевказівник з кнопкою включення з можливістю демонтажу. Винахід додатково містить основу, прицільну планку, розбірну штангу, пружинні пластинчаті ребра, кутик. Прицільну планку нерухомо закріплено до розбірної штанги, розбірну штангу закріплено до основи з одного боку, а пружинні пластинчаті ребра закріплено з іншого. Кутик нерухомо одночасно закріплено до розбірної штанги та прицільної планки. Винахід дозволяє забезпечити зручне встановлення прицілу на корпусі вибухового пристрою та надійне закріплення на ньому. 0 UA 108774 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до механізмів наведення, зокрема засобів забезпечення прицілювання вибухових пристроїв. Приціл вибухового пристрою доцільно використовувати для підвищення точності та скорочення часу прицілювання вибухового пристрою під час його встановлення в особливих умовах. Відомий прицільний пристрій, що містить основу мушки та приціл, розміщені на корпусі автомата, при цьому мушку нерухомо встановлено на стволі автомата, а приціл шарнірно встановлено на колодці прицілювання [1]. Недоліками прицільного пристрою є те, що його конструкція адаптована для забезпечення прицілювання тільки стрілецької зброї. Конструкція прицільного пристрою не забезпечує його застосування для прицілювання протипіхотного вибухового пристрою, наприклад ОЗМ-72. Найбільш близьким технічним рішенням, як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є приціл, що містить лазерний цілевказівник з кнопкою включення, засіб кріплення, при цьому засіб кріплення нерухомо встановлено на лазерний цілевказівник з кнопкою включення з можливістю демонтажу [2]. Недоліками прицілу, який вибрано за найближчий аналог (прототип), є те, що його конструкція адаптована для забезпечення точного прицілювання тільки стрілецької зброї. Конструкція прицілу не адаптована для його встановлення та застосування для прицілювання вибухового пристрою, наприклад ОЗМ-72. Під час установлення вибухового пристрою, наприклад ОЗМ-72, в ґрунт без точного прицілювання збільшуються похибки його кута нахилення. Після викидання вибухового пристрою, наприклад ОЗМ-72, на висоту та кут, які не відповідають параметрам фізичного впливу вибухового пристрою, ефективність застосування його, наприклад ОЗМ-72, значно знижується. В основу винаходу поставлено задачу розробити конструкцію прицілу вибухового пристрою, яка адаптована до конструкції вибухового пристрою, наприклад ОЗМ-72, яку можна виготовити власноруч, що забезпечить зручне встановлення прицілу на корпусі вибухового пристрою, наприклад ОЗМ-72, у найкоротший час, надійне його закріплення на ньому, точне приховане прицілювання вибухового пристрою на сильно пересіченій місцевості та в умовах будівельної споруди, зручне знімання прицілу з корпусу вибухового пристрою без порушення точності прицілювання, а також забезпечити можливість точного прихованого прицілювання груп вибухових пристроїв, наприклад ОЗМ-72, у найкоротші терміни у світлу або темну пору доби в особливих умовах. Підвищити ефективність застосування вибухового пристрою за рахунок застосування прицілу вибухового пристрою. Поставлена задача вирішується тим, що приціл вибухового пристрою, що містить лазерний цілевказівник з кнопкою включення, засіб кріплення, при цьому засіб кріплення нерухомо встановлено на лазерний цілевказівник з кнопкою включення з можливістю демонтажу, згідно з винаходом, додатково містить основу, прицільну планку, розбірну штангу, пружинні пластинчаті ребра, кутик, при цьому прицільну планку нерухомо закріплено до розбірної штанги, розбірну штангу закріплено до основи з одного боку, а пружинні пластинчаті ребра закріплено з іншого, кутик нерухомо одночасно закріплено до розбірної штанги та прицільної планки. Нерухоме закріплення прицільної планки до розбірної штанги, розбірної штанги до основи з одного боку, а ребра з іншого забезпечує формування єдиної монолітної, надійної під час застосування конструкції. Одночасне нерухоме закріплення кутика до розбірної штанги та прицільної планки забезпечує більшу надійність закріплення прицільної планки до розбірної штанги. Застосування лазерного цілевказівника з напівпровідниковим лазером, наприклад, на основі арсеніду галію, забезпечує функціонування прицілу у видимому або інфрачервоному діапазонах спектра. В останньому випадку необхідно застосувати прилад нічного бачення. Можливість демонтажу лазерного цілевказівника з прицільної планки забезпечує його окреме зберігання з метою унеможливлення його пошкодження. Суть винаходу пояснюється кресленнями, де на Фіг. 1 показаний загальний вигляд прицілу вибухового пристрою, встановленого та закріпленого на вибуховому пристрої, наприклад ОЗМ72, а на Фіг. 2 показано схему прицілювання вибухового пристрою, наприклад ОЗМ-72, за допомогою прицільного пристрою на пересіченій місцевості. Приціл вибухового пристрою, наприклад ОЗМ-72, (див. Фіг. 1) конструктивно містить основу 1, прицільну планку 2, розбірну штангу 3, пружні пластинчаті ребра 4, кутик 5, лазерний цілевказівник 6 з кнопкою включення, засоби кріплення 7. Приціл вибухового пристрою до застосування готують наступним чином (див. фіг. 1). Виготовляють штангу заввишки 0,8 м, тобто, це висота відносно верху корпусу, на яку підплигує вибуховий пристрій для підривання. 1 UA 108774 C2 5 10 15 20 25 30 35 40 45 50 55 До одного кінця основи 1 закріплюють пружинні пластинчаті ребра 4, а до іншого - розбірну штангу 3. Основу 1 та прицільну планку 2 з'єднують з розбірною штангою 3 за допомогою гвинтової різі. До розбірної штанги 3 закріплюють прицільну планку 2. Місце закріплення прицільної планки 2 до розбірної штанги 3 посилюють закріпленням до них кутика 5. На прицільну планку 2 засобами кріплення 7 закріплюють лазерний цілевказівник 6 з кнопкою включення (як варіант може бути застосований світлодіодний пристрій або електричний ліхтар з фокусуванням променя). Зібрану конструкцію встановлюють поверх вибухового пристрою 8, наприклад ОЗМ-72 (див. Фіг. 1). Приціл вибухового пристрою 8, наприклад ОЗМ-72, застосовують наступним чином (див. Фіг. 1). Встановлюють тимчасову мішень 9 (місце ймовірної появи цілі). Викопують лунку 9 для встановлення вибухового пристрою 8. Встановлюють вибуховий пристрій 8 в лунку 9, на верхню частину корпусу вибухового пристрою 8, наприклад ОЗМ-72, щільно встановлюють приціл за допомогою пружних пластинчатих ребер 4. На прицільну планку 2 встановлюють лазерний цілевказівник 6 з кнопкою включення (світлодіодний пристрій або електричний ліхтар з фокусуванням променя) та включають його з короткими перервами. Рекомендується включати лазерний цілевказівник 6 з кнопкою включення не більше чим на 2 хвилини. Включення лазерного цілевказівника 6 на більший час може спричинити потьмяніння променя. Якщо промінь лазерного цілевказівника 6 потьмянішав, необхідно виключити лазерний цілевказівник 6 на 2-3 хвилини. За цей час яскравість променя відновиться. Переміщуючи розбірну штангу 3 рукою, наводять промінь лазерного цілевказівника 6 (світлодіодного пристрою або електричного ліхтаря з фокусуванням променя) на тимчасову мішень 9 (місце ймовірної появи цілі). Для того, щоб корпус вибухового пристрою, наприклад ОЗМ-72, до вибуху був правильно прицілений, необхідно установити пристрій під кутом α° відносно вертикалі 10, паралельній цілі 11 (див. фіг. 2). Під час прицілювання вибухового пристрою, наприклад ОЗМ-72, промінь лазерного цілевказівника 6 (світлодіодного пристрою, електричного ліхтаря) повинен співпадати з бісектрисою 12 кута β°. Утримуючи розбірну штангу 3 однією рукою у заданому під час прицілювання положенні, іншою рукою засипають ґрунтом розміщений в лунці 9 вибуховий пристрій 8, наприклад ОЗМ-72, та утрамбовують ґрунт. Обережно, не рухаючи вибуховий пристрій, наприклад ОЗМ-72, знімають приціл, встановлюють, наприклад на ОЗМ-72, накольний механізм та замасковують його. Приціл вибухового пристрою доцільно використовувати для забезпечення більшої точності та скорочення часу прицілювання вибухового пристрою під час його встановлення на сильно пересіченій місцевості та в умовах будівельної споруди. Прицільний пристрій вибухового пристрою, наприклад ОЗМ-72, доцільно застосовувати для точного прицілювання вибухових пристроїв, наприклад ОЗМ-72, під час виконання заходів з охорони важливих воєнних об'єктів (пункти управління, ракетні та зенітні-ракетні частини, ракетно-технічні частини, склади військово-технічного майна і боєприпасів, береги в місцях висадки десантів), державних об'єктів (мости, переправи, тунелі, ділянки залізниць та автомобільних доріг, пункти водопостачання, гідротехнічні споруди тощо) або природних ділянок (тропи в горах і в лісі, пересічена місцевість тощо) та їх захисту від нападу розвідувально-диверсійних груп. Прицільний пристрій вибухового пристрою, наприклад ОЗМ-72, доцільно застосовувати як в звичайних умовах, так і при мінуванні різних дефіле (підступів до мостів і переправ, берегів в місцях висадки десантів, населених пунктів, доріг та троп в горах і в лісі). Джерела інформації: 1. Руководство по 5,45-мм автомату Калашникова (АК-74, АКС-74, АК-74Н АКС-74Н) и 5,45мм ручному пулемету Калашникова (РПК-74, РПКС-74, РПК-74Н, РПКС-74Н). - М.: Воениздат, 1976. - С 39; 43, рис. 29; 31. - 232 с. - аналог. 2. Лазерный целеуказатель "Барс-ЛЦ". Руководство по эксплуатации. - Санкт-Петербург.: Изд. Научно-производственного акционерного общества "Барс", 2010. 199034, Санкт-Петербург, Биржевая линия 12. - С. 1; 2, рис. 1. www.optic-spb.ru. - прототип. ФОРМУЛА ВИНАХОДУ 60 1. Приціл вибухового пристрою, що містить лазерний цілевказівник з кнопкою включення, засоби кріплення, при цьому засіб кріплення нерухомо встановлено на лазерний цілевказівник з 2 UA 108774 C2 5 кнопкою включення з можливістю демонтажу, який відрізняється тим, що додатково містить основу, прицільну планку, розбірну штангу, пружинні пластинчаті ребра, кутик, при цьому прицільну планку нерухомо закріплено до розбірної штанги, розбірну штангу закріплено до основи з одного боку, а пружинні пластинчаті ребра закріплено з іншого, кутик нерухомо одночасно закріплено до розбірної штанги та прицільної планки. 2. Приціл вибухового пристрою за п. 1, який відрізняється тим, що лазерний цілевказівник закріплено на прицільній планці з можливістю його демонтажу. 3 UA 108774 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
