Лопата ергономічна

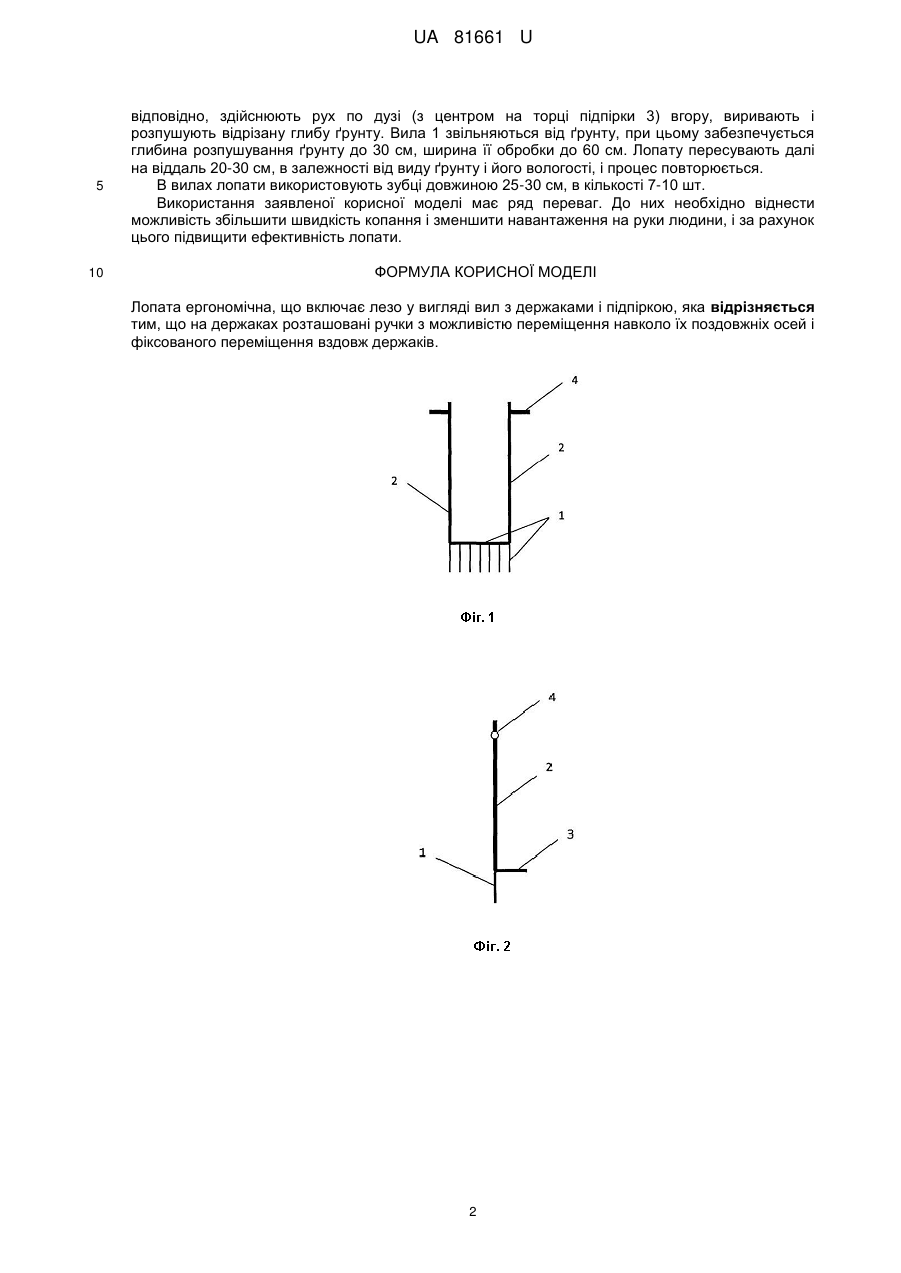

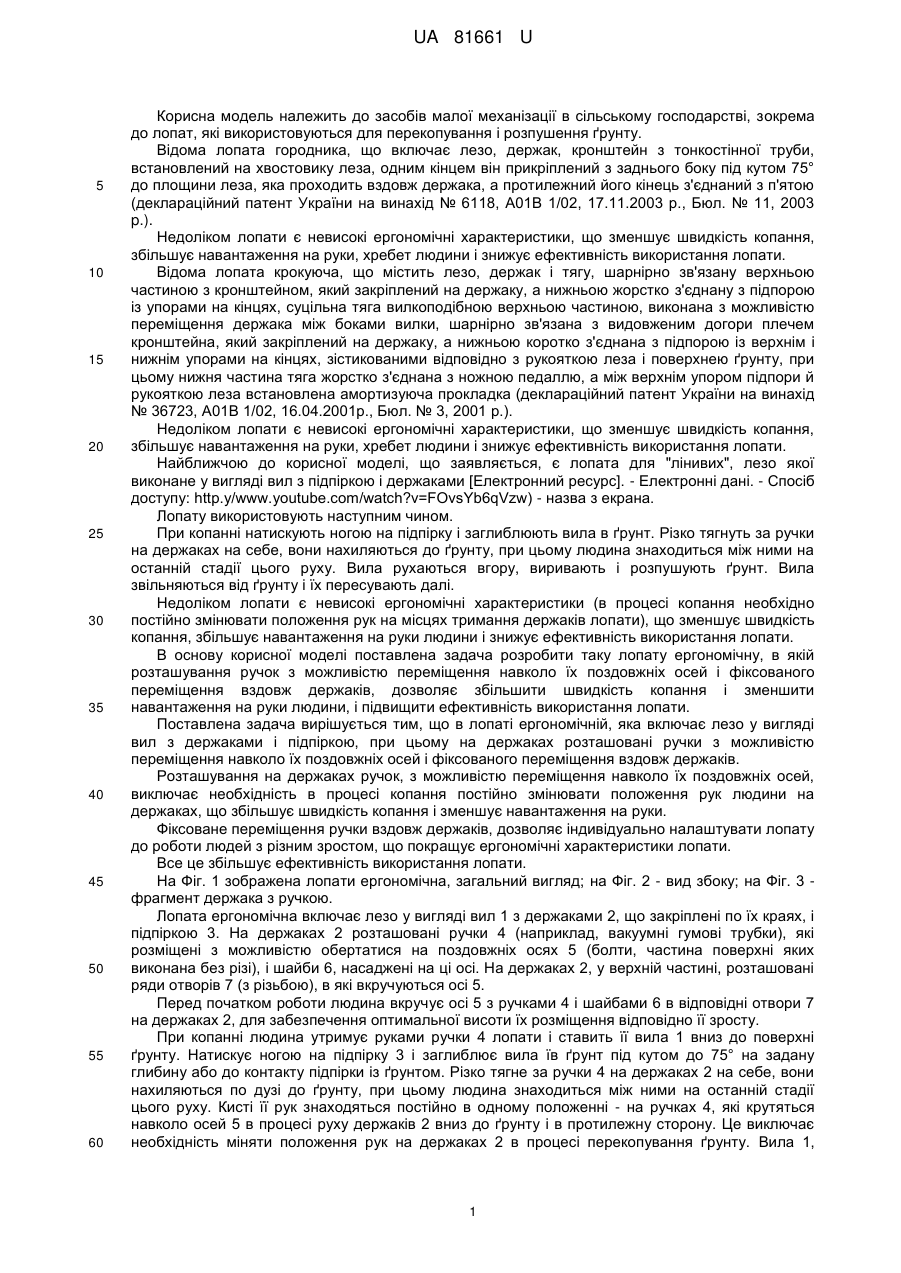

Реферат: Лопата ергономічна включає лезо у вигляді вил з держаками і підпіркою, причому на держаках розташовані ручки з можливістю переміщення навколо їх поздовжніх осей і фіксованого переміщення вздовж держаків. UA 81661 U (12) UA 81661 U UA 81661 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів малої механізації в сільському господарстві, зокрема до лопат, які використовуються для перекопування і розпушення ґрунту. Відома лопата городника, що включає лезо, держак, кронштейн з тонкостінної труби, встановлений на хвостовику леза, одним кінцем він прикріплений з заднього боку під кутом 75° до площини леза, яка проходить вздовж держака, а протилежний його кінець з'єднаний з п'ятою (деклараційний патент України на винахід № 6118, А01В 1/02, 17.11.2003 р., Бюл. № 11, 2003 p.). Недоліком лопати є невисокі ергономічні характеристики, що зменшує швидкість копання, збільшує навантаження на руки, хребет людини і знижує ефективність використання лопати. Відома лопата крокуюча, що містить лезо, держак і тягу, шарнірно зв'язану верхньою частиною з кронштейном, який закріплений на держаку, а нижньою жорстко з'єднану з підпорою із упорами на кінцях, суцільна тяга вилкоподібною верхньою частиною, виконана з можливістю переміщення держака між боками вилки, шарнірно зв'язана з видовженим догори плечем кронштейна, який закріплений на держаку, а нижньою коротко з'єднана з підпорою із верхнім і нижнім упорами на кінцях, зістикованими відповідно з рукояткою леза і поверхнею ґрунту, при цьому нижня частина тяга жорстко з'єднана з ножною педаллю, а між верхнім упором підпори й рукояткою леза встановлена амортизуюча прокладка (деклараційний патент України на винахід № 36723, А01В 1/02, 16.04.2001р., Бюл. № 3, 2001 p.). Недоліком лопати є невисокі ергономічні характеристики, що зменшує швидкість копання, збільшує навантаження на руки, хребет людини і знижує ефективність використання лопати. Найближчою до корисної моделі, що заявляється, є лопата для "лінивих", лезо якої виконане у вигляді вил з підпіркою і держаками [Електронний ресурс]. - Електронні дані. - Спосіб доступу: http.y/www.youtube.com/watch?v=FOvsYb6qVzw) - назва з екрана. Лопату використовують наступним чином. При копанні натискують ногою на підпірку і заглиблюють вила в ґрунт. Різко тягнуть за ручки на держаках на себе, вони нахиляються до ґрунту, при цьому людина знаходиться між ними на останній стадії цього руху. Вила рухаються вгору, виривають і розпушують ґрунт. Вила звільняються від ґрунту і їх пересувають далі. Недоліком лопати є невисокі ергономічні характеристики (в процесі копання необхідно постійно змінювати положення рук на місцях тримання держаків лопати), що зменшує швидкість копання, збільшує навантаження на руки людини і знижує ефективність використання лопати. В основу корисної моделі поставлена задача розробити таку лопату ергономічну, в якій розташування ручок з можливістю переміщення навколо їх поздовжніх осей і фіксованого переміщення вздовж держаків, дозволяє збільшити швидкість копання і зменшити навантаження на руки людини, і підвищити ефективність використання лопати. Поставлена задача вирішується тим, що в лопаті ергономічній, яка включає лезо у вигляді вил з держаками і підпіркою, при цьому на держаках розташовані ручки з можливістю переміщення навколо їх поздовжніх осей і фіксованого переміщення вздовж держаків. Розташування на держаках ручок, з можливістю переміщення навколо їх поздовжніх осей, виключає необхідність в процесі копання постійно змінювати положення рук людини на держаках, що збільшує швидкість копання і зменшує навантаження на руки. Фіксоване переміщення ручки вздовж держаків, дозволяє індивідуально налаштувати лопату до роботи людей з різним зростом, що покращує ергономічні характеристики лопати. Все це збільшує ефективність використання лопати. На Фіг. 1 зображена лопати ергономічна, загальний вигляд; на Фіг. 2 - вид збоку; на Фіг. 3 фрагмент держака з ручкою. Лопата ергономічна включає лезо у вигляді вил 1 з держаками 2, що закріплені по їх краях, і підпіркою 3. На держаках 2 розташовані ручки 4 (наприклад, вакуумні гумові трубки), які розміщені з можливістю обертатися на поздовжніх осях 5 (болти, частина поверхні яких виконана без різі), і шайби 6, насаджені на ці осі. На держаках 2, у верхній частині, розташовані ряди отворів 7 (з різьбою), в які вкручуються осі 5. Перед початком роботи людина вкручує осі 5 з ручками 4 і шайбами 6 в відповідні отвори 7 на держаках 2, для забезпечення оптимальної висоти їх розміщення відповідно її зросту. При копанні людина утримує руками ручки 4 лопати і ставить її вила 1 вниз до поверхні ґрунту. Натискує ногою на підпірку 3 і заглиблює вила їв ґрунт під кутом до 75° на задану глибину або до контакту підпірки із ґрунтом. Різко тягне за ручки 4 на держаках 2 на себе, вони нахиляються по дузі до ґрунту, при цьому людина знаходиться між ними на останній стадії цього руху. Кисті її рук знаходяться постійно в одному положенні - на ручках 4, які крутяться навколо осей 5 в процесі руху держаків 2 вниз до ґрунту і в протилежну сторону. Це виключає необхідність міняти положення рук на держаках 2 в процесі перекопування ґрунту. Вила 1, 1 UA 81661 U 5 10 відповідно, здійснюють рух по дузі (з центром на торці підпірки 3) вгору, виривають і розпушують відрізану глибу ґрунту. Вила 1 звільняються від ґрунту, при цьому забезпечується глибина розпушування ґрунту до 30 см, ширина її обробки до 60 см. Лопату пересувають далі на віддаль 20-30 см, в залежності від виду ґрунту і його вологості, і процес повторюється. В вилах лопати використовують зубці довжиною 25-30 см, в кількості 7-10 шт. Використання заявленої корисної моделі має ряд переваг. До них необхідно віднести можливість збільшити швидкість копання і зменшити навантаження на руки людини, і за рахунок цього підвищити ефективність лопати. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Лопата ергономічна, що включає лезо у вигляді вил з держаками і підпіркою, яка відрізняється тим, що на держаках розташовані ручки з можливістю переміщення навколо їх поздовжніх осей і фіксованого переміщення вздовж держаків. 2 UA 81661 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
