Розподільник зерна для циліндричних бункерів активного вентилювання

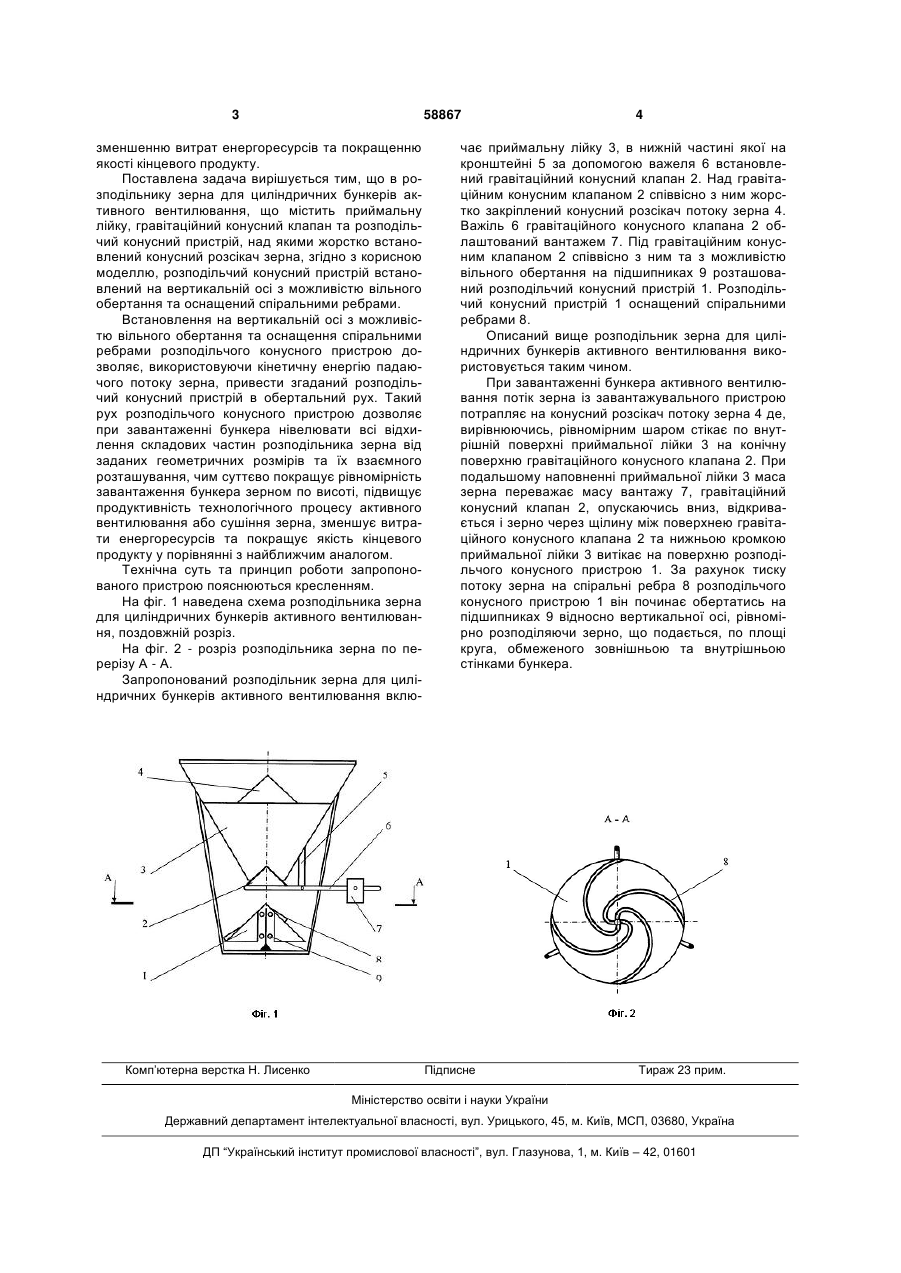

Розподільник зерна для циліндричних бункерів активного вентилювання, що містить прийма 3 58867 зменшенню витрат енергоресурсів та покращенню якості кінцевого продукту. Поставлена задача вирішується тим, що в розподільнику зерна для циліндричних бункерів активного вентилювання, що містить приймальну лійку, гравітаційний конусний клапан та розподільчий конусний пристрій, над якими жорстко встановлений конусний розсікач зерна, згідно з корисною моделлю, розподільчий конусний пристрій встановлений на вертикальній осі з можливістю вільного обертання та оснащений спіральними ребрами. Встановлення на вертикальній осі з можливістю вільного обертання та оснащення спіральними ребрами розподільчого конусного пристрою дозволяє, використовуючи кінетичну енергію падаючого потоку зерна, привести згаданий розподільчий конусний пристрій в обертальний рух. Такий рух розподільчого конусного пристрою дозволяє при завантаженні бункера нівелювати всі відхилення складових частин розподільника зерна від заданих геометричних розмірів та їх взаємного розташування, чим суттєво покращує рівномірність завантаження бункера зерном по висоті, підвищує продуктивність технологічного процесу активного вентилювання або сушіння зерна, зменшує витрати енергоресурсів та покращує якість кінцевого продукту у порівнянні з найближчим аналогом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На фіг. 1 наведена схема розподільника зерна для циліндричних бункерів активного вентилювання, поздовжній розріз. На фіг. 2 - розріз розподільника зерна по перерізу А - А. Запропонований розподільник зерна для циліндричних бункерів активного вентилювання вклю Комп’ютерна верстка Н. Лиcенко 4 чає приймальну лійку 3, в нижній частині якої на кронштейні 5 за допомогою важеля 6 встановлений гравітаційний конусний клапан 2. Над гравітаційним конусним клапаном 2 співвісно з ним жорстко закріплений конусний розсікач потоку зерна 4. Важіль 6 гравітаційного конусного клапана 2 облаштований вантажем 7. Під гравітаційним конусним клапаном 2 співвісно з ним та з можливістю вільного обертання на підшипниках 9 розташований розподільчий конусний пристрій 1. Розподільчий конусний пристрій 1 оснащений спіральними ребрами 8. Описаний вище розподільник зерна для циліндричних бункерів активного вентилювання використовується таким чином. При завантаженні бункера активного вентилювання потік зерна із завантажувального пристрою потрапляє на конусний розсікач потоку зерна 4 де, вирівнюючись, рівномірним шаром стікає по внутрішній поверхні приймальної лійки 3 на конічну поверхню гравітаційного конусного клапана 2. При подальшому наповненні приймальної лійки 3 маса зерна переважає масу вантажу 7, гравітаційний конусний клапан 2, опускаючись вниз, відкривається і зерно через щілину між поверхнею гравітаційного конусного клапана 2 та нижньою кромкою приймальної лійки 3 витікає на поверхню розподільчого конусного пристрою 1. За рахунок тиску потоку зерна на спіральні ребра 8 розподільчого конусного пристрою 1 він починає обертатись на підшипниках 9 відносно вертикальної осі, рівномірно розподіляючи зерно, що подається, по площі круга, обмеженого зовнішньою та внутрішньою стінками бункера. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
