Спосіб одержання алкідних смол

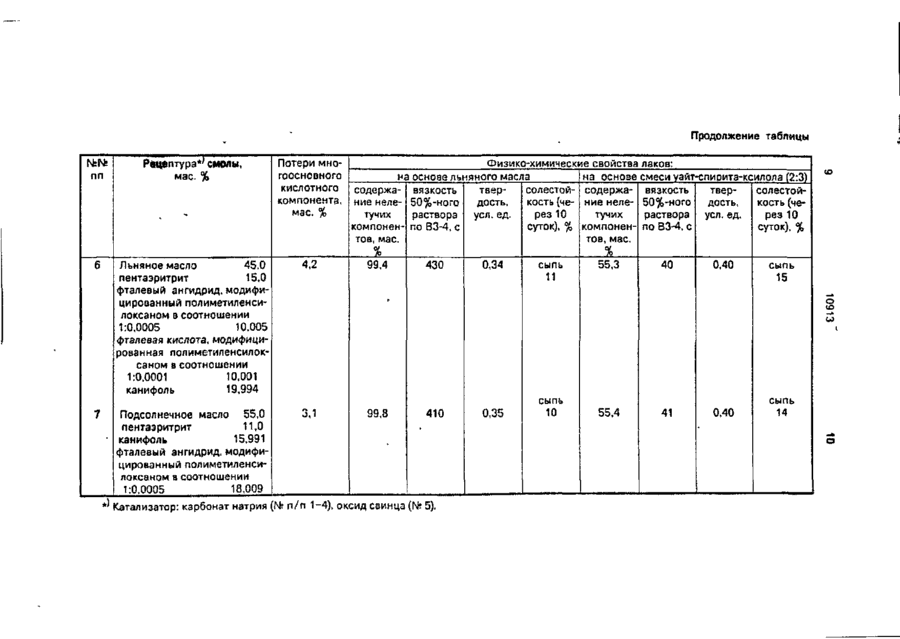

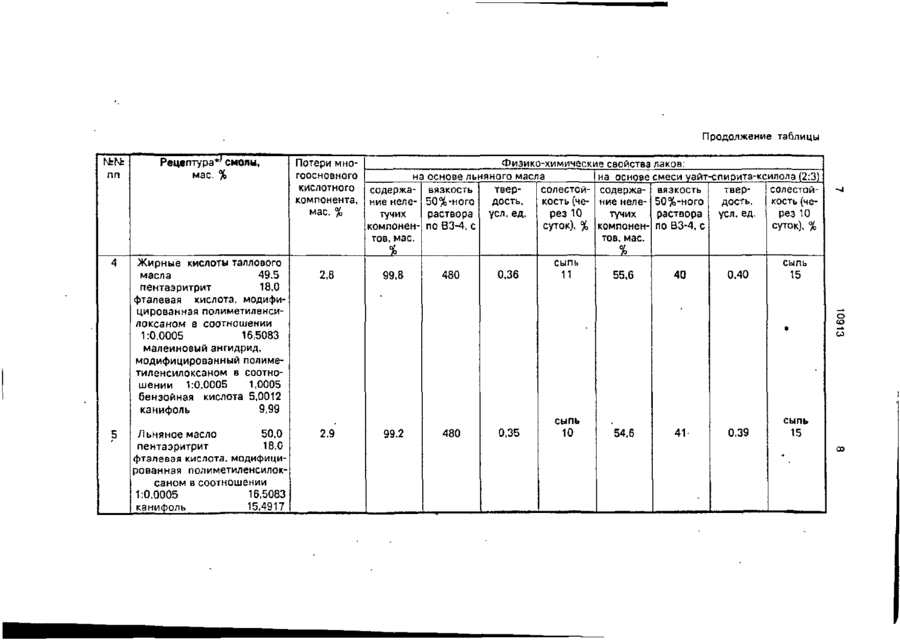

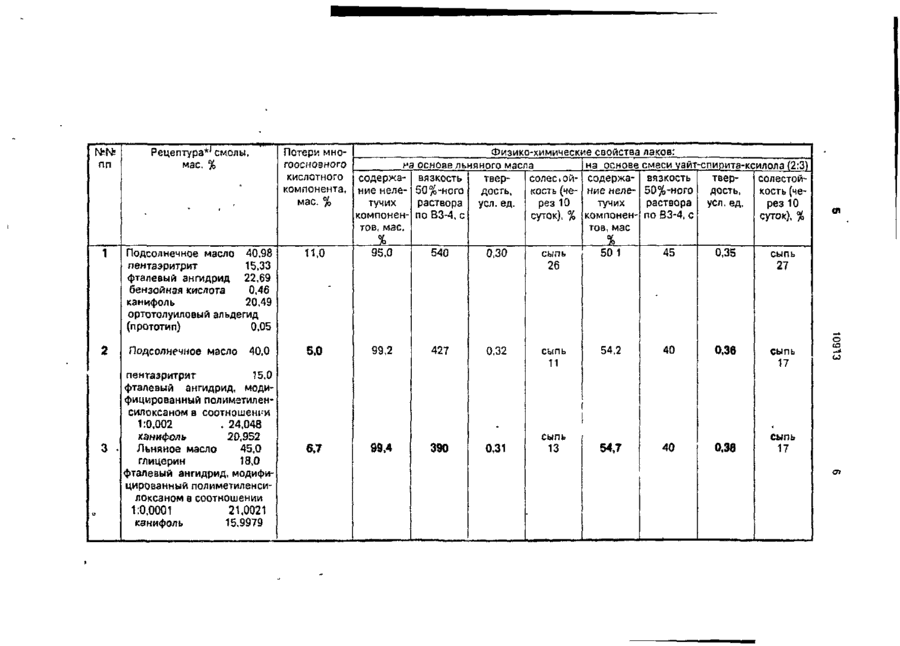

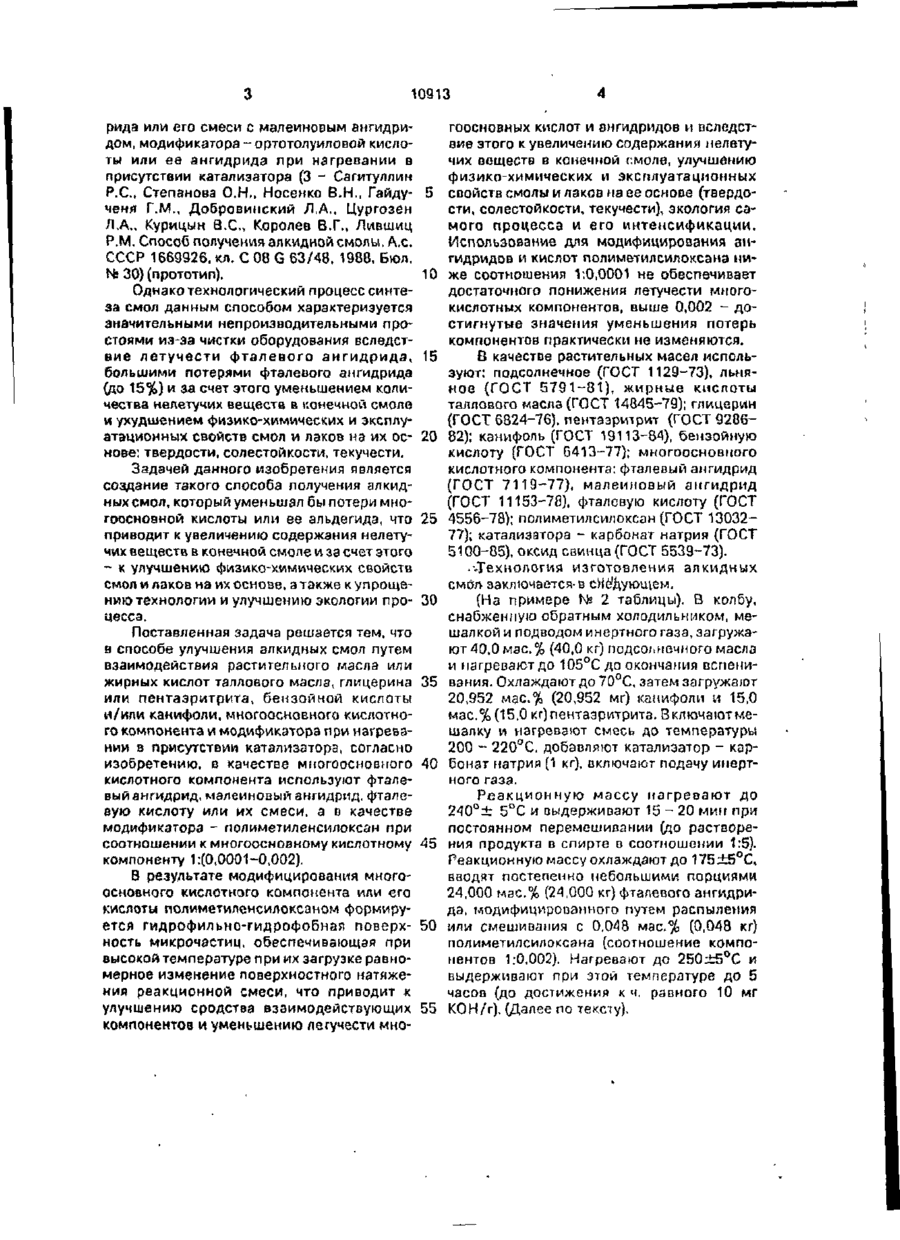

Способ получения алкидиых смол пуігєм взаимодействия растительного масла или жирных кислот галлового маслэ, глицерина или пентаэритрита, бензойной кислоты и/или канифоли, многоосновного кислотного компонента и модификатора при нагревании в присутствии катализатора, о т л и ч а ю щ и й с я тем, что в качество миогоосноаного кислотного компонента используют фтзлевый ангидрид, мэлсиноаый ангидрид, фталевую кислоту или их смеси, а в качестве модификатора - полимеіилснсилоксан при соотношении к многоосноьному кислотному компоненту 1:(0,0001 - 0 002} водит к ухудшению качества конечного продукта, Известен также способ получения алкидных смол путем взаимодействия растительного масла, многоатомного спирта, модификатора и кислотного когпоиентя орто- или метафенилеидиоксиуксусной кислоты (2 - Комаропэ Н.В. Григорьев В.ІО. Способ получения алкидных смол. А.с. СССР 85494-1, кл. С 03 G 63/48, 1981, Бюл. Гf ЗО) -c Однако алкидние смолы, полученный данным методом, и лаки на их основе характеризуются невысоким содержанием нелетучих веществ (не более 50 мас.% для лака), что определяет недостаточную содо- и солостойкосчь конечного продукта. Мэвестсн способ получения алкидных смол путем взаимодействия растительною масла или жирных кислот іаллавого масла, глицерина или пентаэритрита, бензойной кислоты и/или канифоли, мпогооыювною кислотного компонента - фталевого ангид 10913 гоосновных кислот и ангидридов и вследстрида или его смеси с малеиновым ангидривие этого к увеличению содержания нелетудом, модификатора - ортотолуиловой кислочих веществ в конечной смоле, улучшению ты или ее ангидрида при нагревании в физико-химических и эксплуатационных присутствии катализатора (3 - Сагитуллин Р.С, Степанова О.Н., Носенко В.Н., Гайду- 5 свойств смолы и лаков на ее основе (твердости, солестойкости, текучести), экология саченя Г.М., Добровипский Л.А., Цургозен мого процесса и его интенсификации. Л А , Курицын B.C., Королев В.Г., Лившиц Использование для модифицирования анP.M. Способ получения алкидной смолы. А.с. гидридов и кислот полиметилсилоксана ниСССР 1669926, кл. С 08 G 63/48, 1988, Бюл. Ns 30) (прототип). 10 же соотношения 1:0,0001 не обеспечивает достаточного понижения летучести многоОднако технологический процесс синтекислотных компонентов, выше 0,002 - доза смол данным способом характеризуется стигнутые значения уменьшения потерь значительными непроизводительными прокомпонентов практически не изменяются. стоями из-за чистки оборудования вследствие летучести фталевого ангидрида, 15 В качестое растительных масел испольбольшими потерями фталевого ангидрида зуют: подсолнечное (ГОСТ 1129-73), льня(до 15%) и за счет этого уменьшением колиное (ГОСТ 5791-81), жирные кислоты чества нелетучих веществ в конечной смоле таллового масла (ГОСТ 14845-79): глицерин и ухудшением физико-химических и эксплу(ГОСТ 6824-76). пентаэршрит (ГОСТ 9286атационных свойств смол и лаков на их ос- 20 82); канифоль (ГОСТ 19113-84), бензойную нове: твердости, солестойкости, текучести. кислоту (ГОСТ G413-77); многоосновного кислотного компонента: фталевый ангидрид Задачей данного изобретения является (ГОСТ 7119-77), малеиновый ангидрид создание такого способа получения алкид(ГОСТ 11153-78). фталевую кислоту (ГОСТ ных смол, который уменьшал бы потери многоосновной кислоты или ее альдегида, что 25 4556-78); полиметилсилоксан (ГОСТ 1303277); катализатора - карбонат натрия (ГОСТ приводит к увеличению содержания нелету5100-85), оксид свинца (ГОСТ 5539-73). чих веществ в конечной смоле и за счет этого - к улучшению физико-химических свойств • --Технология изготовления алкидных смол и лаков на их основе, а также к упрощесмол заключается-в следующем. нию технологии и улучшению экологии про- 30 (На примере № 2 таблицы). В колбу, цееса. снабженную обратным холодильником, мешалкой и подводом инертного газа, загружаПоставленная задача решается тем, что ют 40,0 мзс.% (40,0 кг) подсолнечного масла в способе улучшения алкидных смол путем и нагревают до 105°С до окончания вспенивзаимодействия растительного масла или жирных кислот таллового масла, глицерина 35 вания. Охлаждают до 70°С. затем загружают 20,952 мас% (20,952 мг) канифоли и 15,0 или пентаэритрита, бензойной кислоты мас.% (15,0 кг) пентаэритрита. Включают меи/или канифоли, многоосновного кислотношалку и нагревают смесь до температуры го компонента и модификатора при нагрева200 - 220°С. добавляют катализатор - карнии в присутствии катализатора, согласно изобретению, в качестве многоосновного 40 бонат натрия (1 кг), включают подачу инертного газа. кислотного компонента используют фталевый ангидрид, малеинооый ангидрид, фталеРеакционную массу нагревают до вую кислоту или их смеси, а в качестве 240°± 5°С и выдерживают 15 - 20 мин при модификатора - полиметиленсилоксан при постоянном перемешивании (до растворесоотношении к многоосновному кислотному 45 ния продукта в спирте о соотношении 1:5). компоненту 1:(0,0001-0,002). Реакционную массу охлаждают до 175±5°С, вводят постепенно небольшими, порциями В результате модифицирования много24,000 мзс.% (24,000 кг) фталевого ангидриосновного кислотного компонента или его да, модифицированного путем распыления кислоты полиметиленсилоксаном формируется гидрофильно-гидрофобная поверх- 50 или смешивания с 0,048 мас.% (0,048 кг) полиметилсилокезна (соотношение компоность микрочастиц, обеспечивающая при нентов 1:0.002). Нагревают до 250±5°С и высокой температуре при их загрузке равновыдерживают при этой температуре до 5 мерное изменение поверхностного натяжечасов (до достижения к ч. равного 10 мг ния реакционной смеси, что приводит к улучшению сродства взаимодействующих 55 КОН/г), (Далее по тексту). компонентов и уменьшению легучести мно Рецептура** смолы. мае. % пп Потери многооснозного кислотного компонента, мае. % Физико-химические свойства лаков: на основе льняного масла на основе смеси уайт-спирита-ксилола (2:3) содержа- вязкость твертверсолее.ой- содержа- вязкость солестойние неле- 50%-но го кость (че- ние неле- 50%-ного дость, дость, кость (четучих раствора усл. ед. рез 10 тучих раствора усл. ед. рез 10 компонен- по ВЗ-4, с суток), % компонен- по ВЗ-4, с суток), % тов, мае. тов, мае 1 Подсолнечное масло 40,98 лентаэритрит 15,33 фталевый ангидрид 22,69 бензойная кислота 0,46 канифоль 20,49 ортотолу иловый альдегид (прототип) 0,05 11,0 95,0 2 Подсолнечное масло 5.0 99,2 3 • 40,0 пентазритрмт 15,0 фталевый ангидрид, модифицированный полиметиленсилоксаном в соотношении 1:0,002 . 24.048 канифоль 20,952 Льняное масло 45,0 глицерин 18,0 фталевый ангидрид, модифицированный полиметиленсилокезном в соотношении 1:0,0001 21,0021 канифоль 15.9979 540 427 0,30 0,32 50 1 СЫПЬ 45 26 0,35 сыпь 27 54,2 СЫПЬ 40 0.36 11 о СЫПЬ 17 іI I 6.7 99,4 390 0,31 сыпь 13 (Л ; сыпь 54,7 40 0,38 17 СО Продолжение таблицы iSfcN= пп Р е ц е п т у р а * ' смолы. мас. % 4 Ж и р н ы е кислоты таллового масла 49.5 пентаэритрит 18,0 фталевая кислота, модифицированная полиметиленсилоксаном в соотношении 1:0.0005 16,5083 малеиновый ангидрид, модифицированный полиметиленсилоксаном в соотношении 1:0.0005 1,0005 бензойная кислота 5,0012 канифоль 9,99 5 Льняное масло 50,0 пентаэритрит 18,0 фталевая кислота, модифицированная полиметиленсилоксаном в соотношении 1:0.0005 16,5083 канифоль 15,4917 Потери многоосновного кислотного компонента, мае. % 2,8 Физико-химические свойства лаков: основе льняного масла на основе смеси уайт-спирита-ксилола (2:3) тверсодержа- вязкость солестой- содержа- вязкость солестойтверние неле- 50%-ного дость. ко сть (че- ние неле- 50%-ного дость, кость (четучих раствора усл. ед. рез 10 тучих раствора усл. ед. рез 10 суток), % компонен- по ВЗ-4, с суток), % компонен- по ВЗ-4, с тов, мае. тов, мае. НЕі 99,8 480 0,36 сыпь 11 55,6 40 0,40 сыпь 15 о СО 2,9 99,2 480 0,35 сыпь 10 54,6 41 0,39 сыпь 15 * со Продолжение таблицы NhiNfc пп Рецептура*' смолы. мас. % Потери многоосновного кислотного компонента, мае. % 6 Льняное масло 45,0 пентаэритрит 15,0 фталевый ангидрид, модифицированный полиметиленсилоксаном в соотношении 1:0,0005 10.005 фталевая кислота, модифицированная полиметиленсилоксаном в соотношении 1:0,0001 10,001 канифоль 19,994 4,2 99,4 430 0,34 7 Подсолнечное масло 55,0 пентаэритрит 11,0 канифоль 15,991 фталевый ангидрид, модифицированный полиметиленсилоксаном в соотношении 1:0.0005 18,009 3,1 99,8 410 0,35 • Физико-химические свойства лаков: нгі основе льняного масла на основе смеси уайт-спиоита-ксилола (2:3) содержа- вязкость тверсолестой- содержа- вязкость тверсолестойдость, кость {че- ние неле- 50%-ного ние неле- 50%-ного дость, ко сть (четучих раствора усл. ед. рез 10 тучих раствора усл. ед. рез 10 компонен- по ВЗ-4, с суток), % компонен- по ВЗ-4, с суток), % тов, мае. тов, мае. . *' Катализатор: карбонат натрия (№ п/п 1-4), оксид свинца (№5). сыпь 11 сыпь 10 55,3 40 0,40 55,4 41 0,40 сыпь 15 сыпь 14 со 10913 Упорядник Замовлення 4038 Техред М Моргентал Коректор Л ФІпь Тираж Підписне Державне патентне відомство України 254655, ГСП. КиТв-53, Львівська пп , 8 Відкрите акціонерне товариство "Патент", м Ужгород вуп Гагаріна, 101
