Збірно-розбірна фортифікаційна споруда

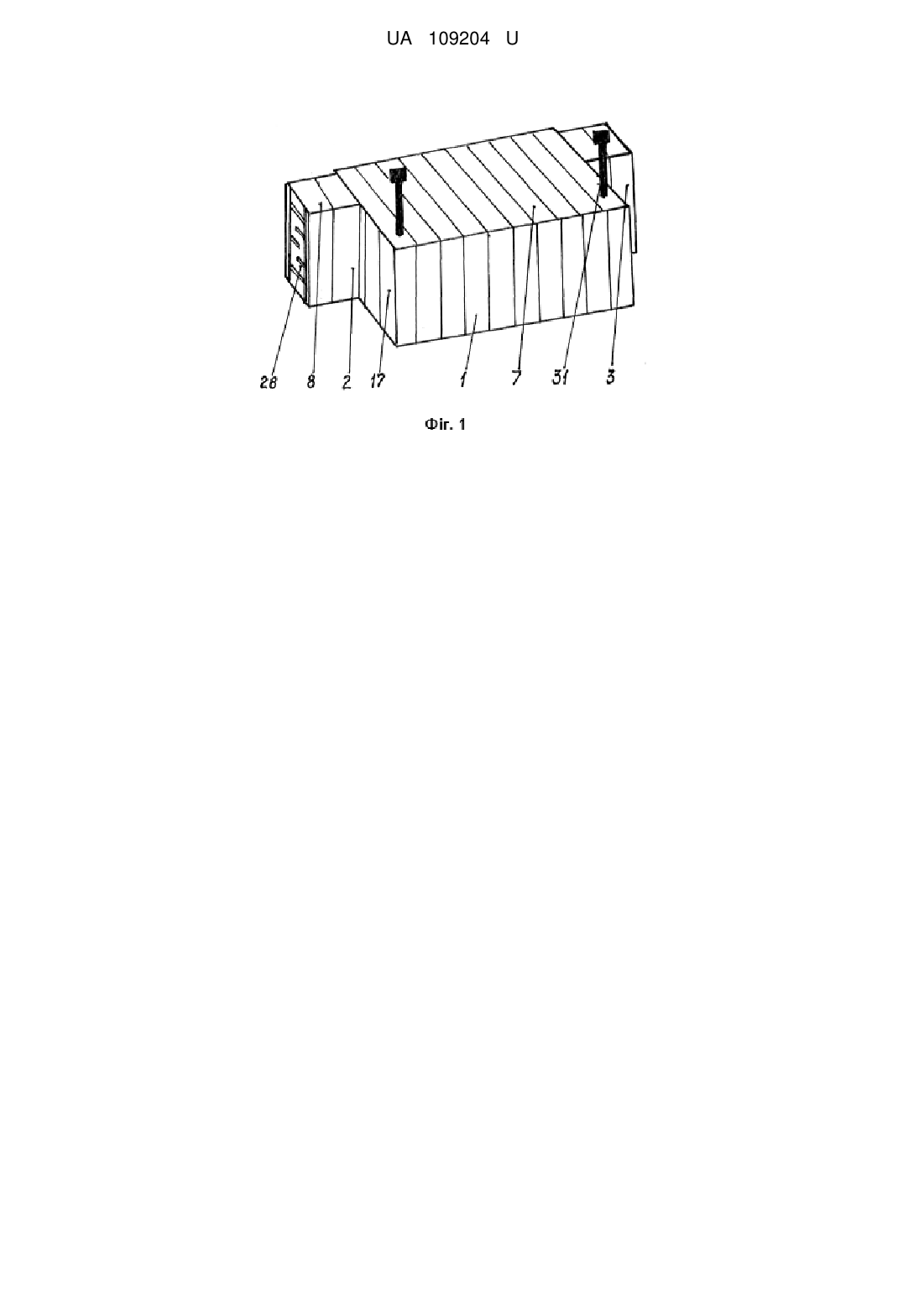

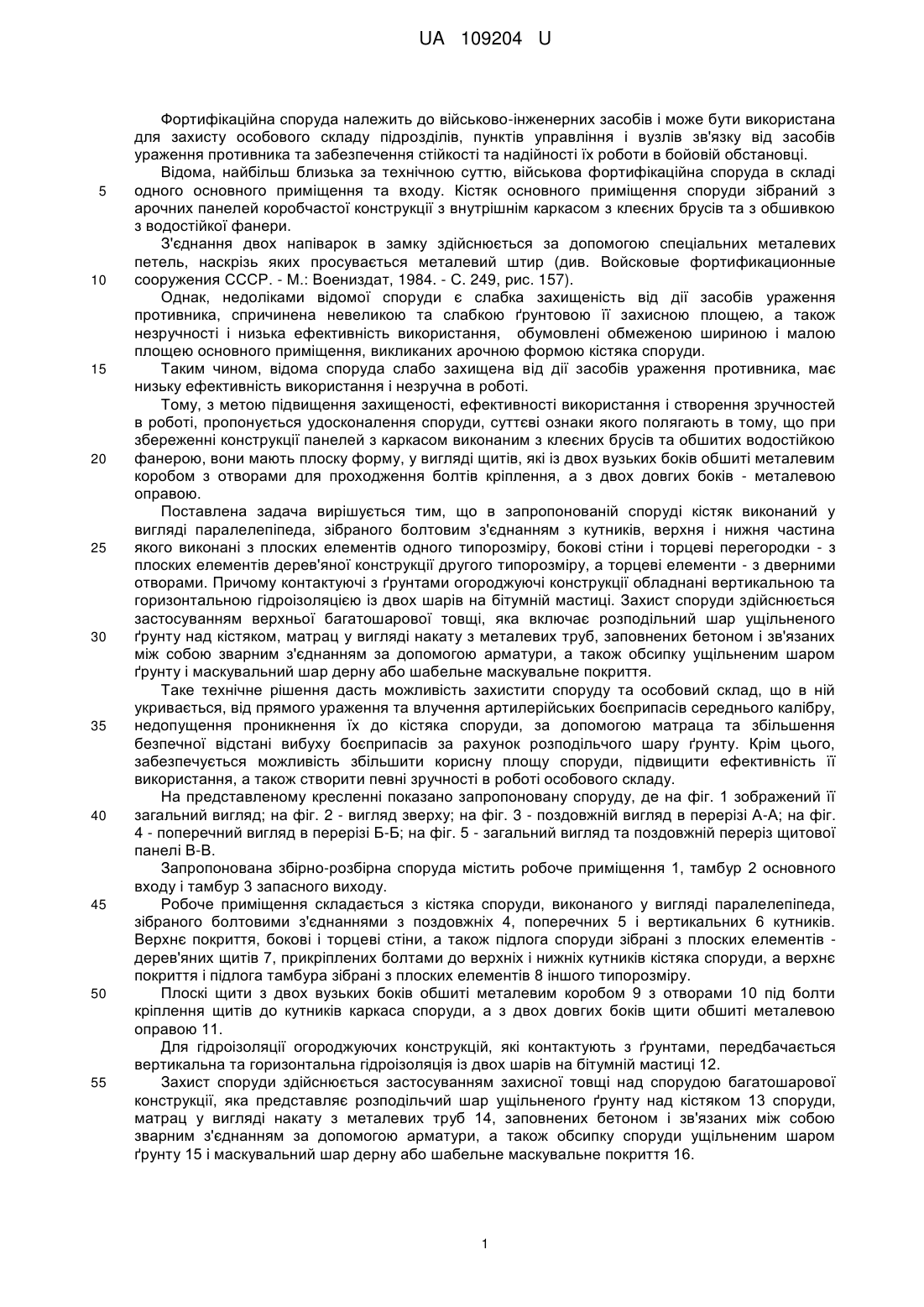

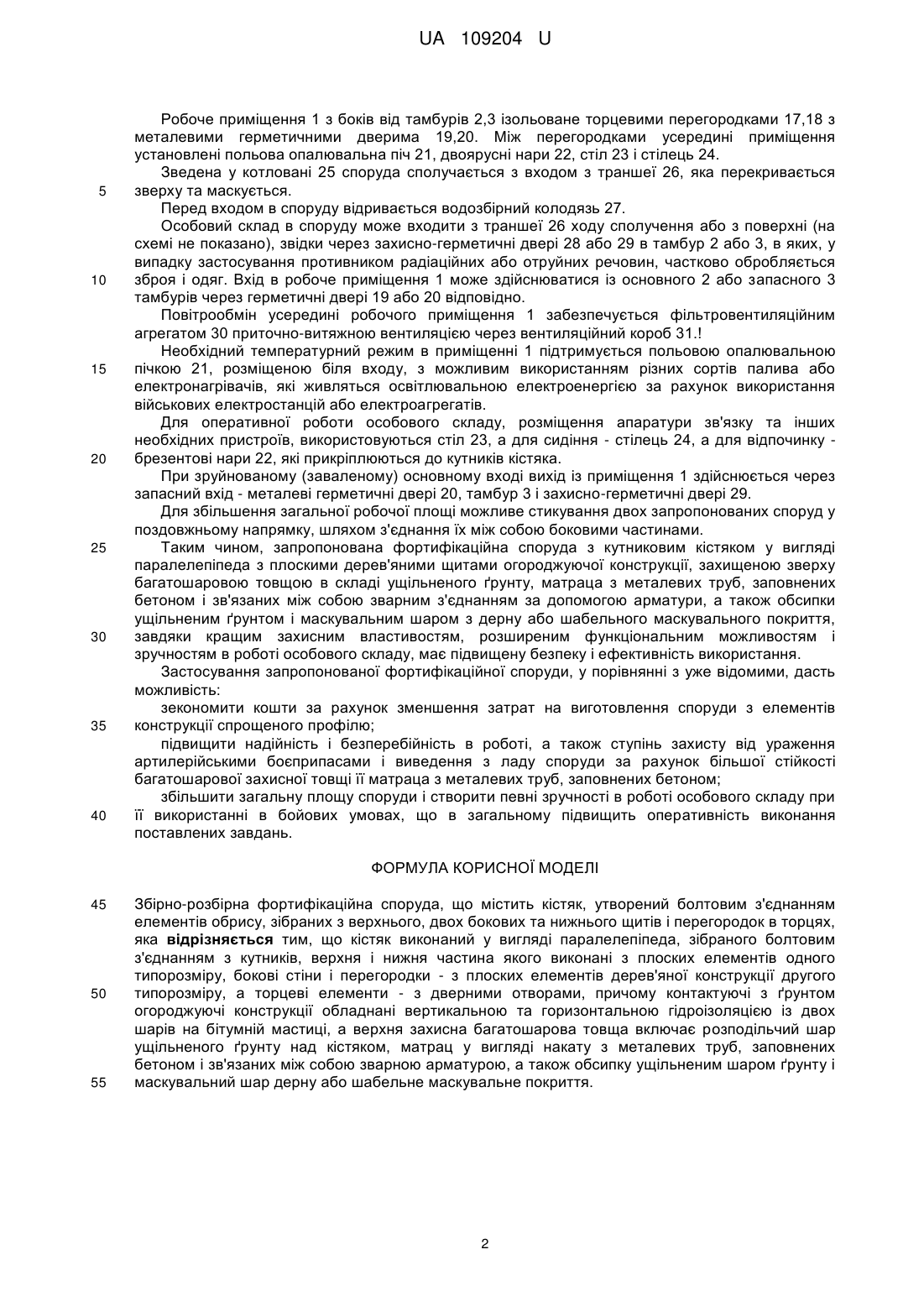

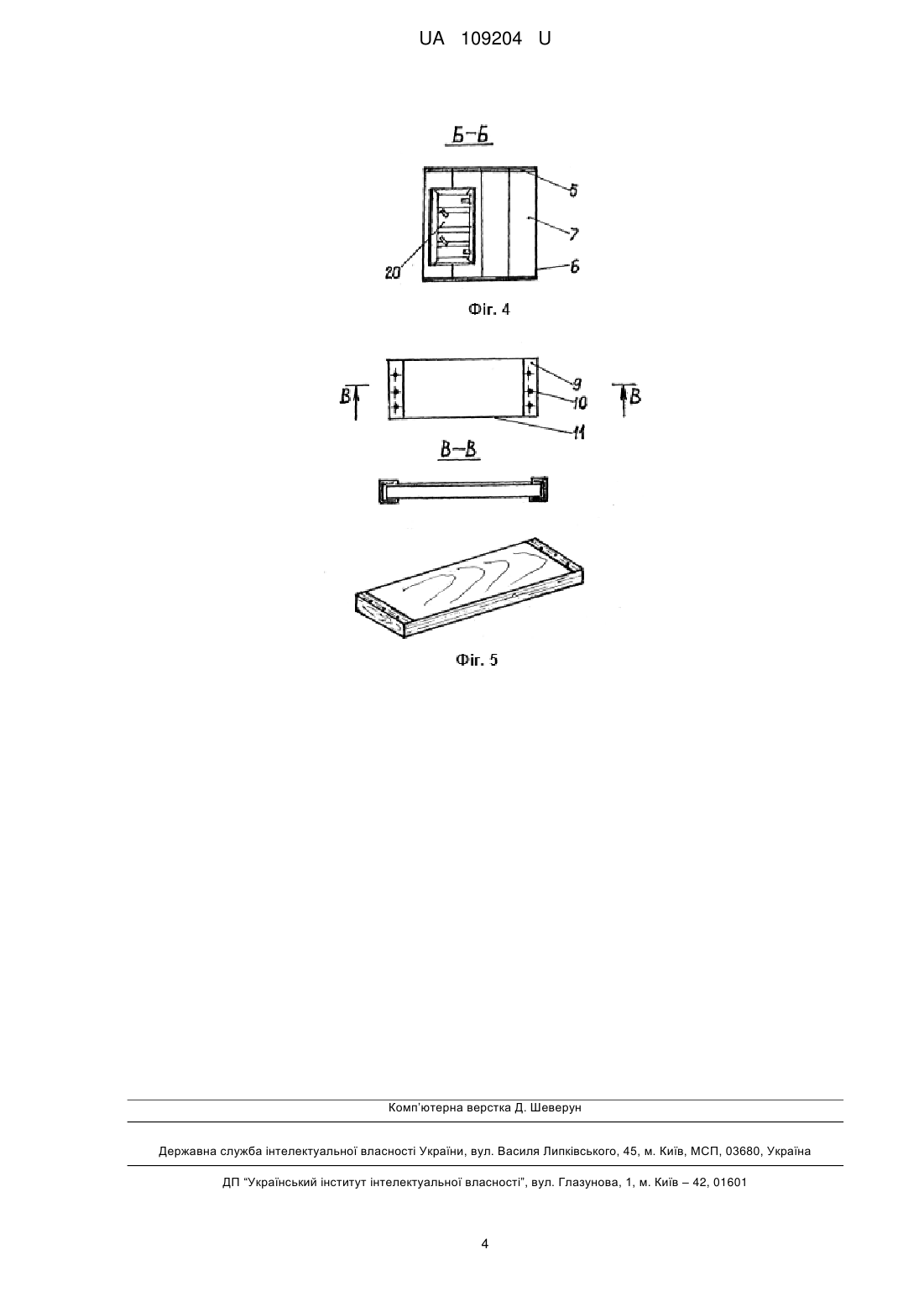

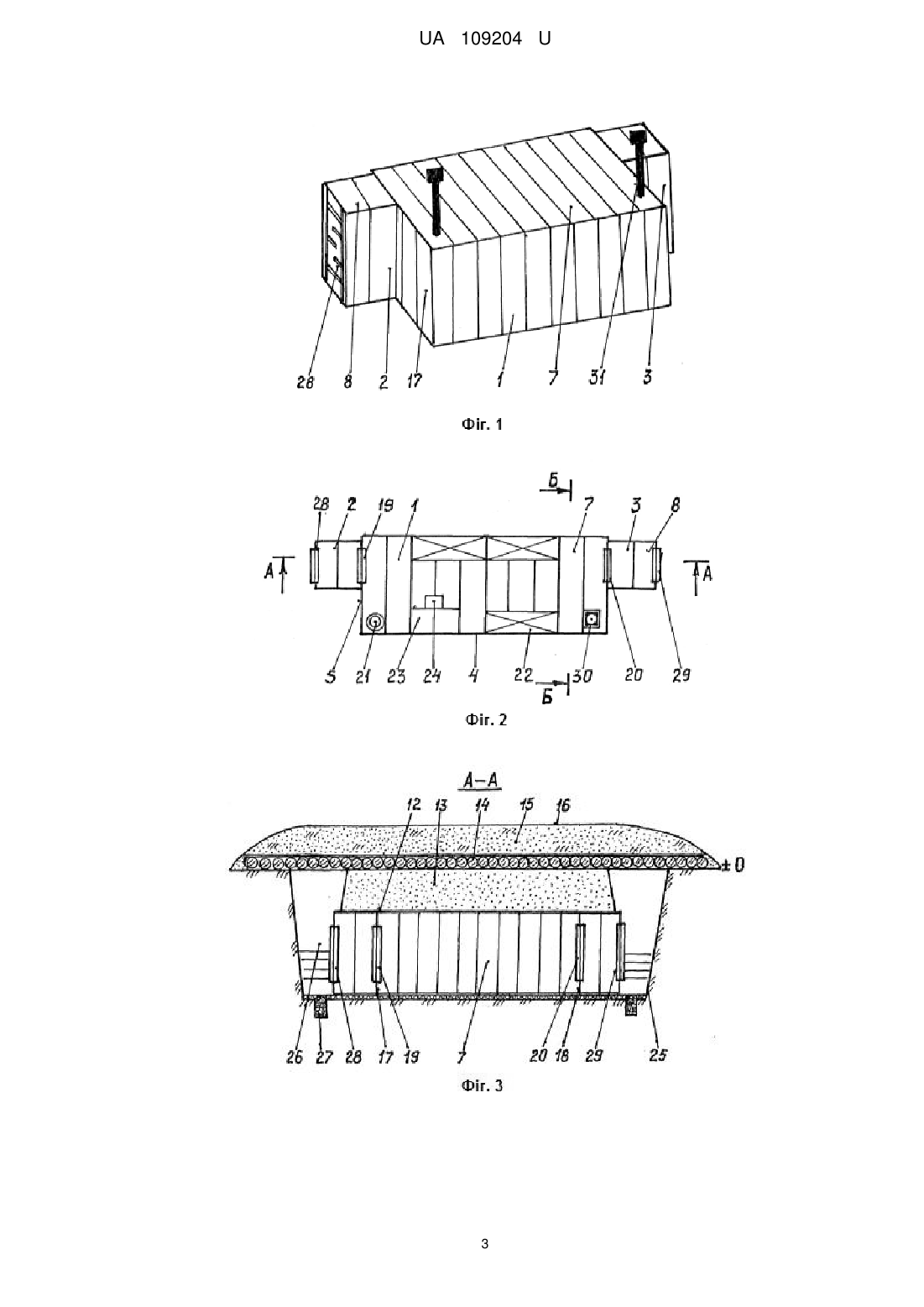

Реферат: Збірно-розбірна фортифікаційна споруда містить кістяк, утворений болтовим з'єднанням елементів обрису, зібраних з верхнього, двох бокових та нижнього щитів і перегородок в торцях. Крім цього, кістяк виконаний у вигляді паралелепіпеда, зібраного болтовим з'єднанням з кутників, верхня і нижня частина якого виконані з плоских елементів одного типорозміру, бокові стіни і перегородки - з плоских елементів дерев'яної конструкції другого типорозміру, а торцеві елементи - з дверними отворами, причому контактуючі з ґрунтом огороджуючі конструкції обладнані вертикальною та горизонтальною гідроізоляцією із двох шарів на бітумній мастиці, а верхня захисна багатошарова товща включає розподільчий шар ущільненого ґрунту над кістяком, матрац у вигляді накату з металевих труб, заповнених бетоном і зв'язаних між собою зварною арматурою, а також обсипку ущільненим шаром ґрунту і маскувальний шар дерну або шабельне маскувальне покриття. UA 109204 U (12) UA 109204 U UA 109204 U 5 10 15 20 25 30 35 40 45 50 55 Фортифікаційна споруда належить до військово-інженерних засобів і може бути використана для захисту особового складу підрозділів, пунктів управління і вузлів зв'язку від засобів ураження противника та забезпечення стійкості та надійності їх роботи в бойовій обстановці. Відома, найбільш близька за технічною суттю, військова фортифікаційна споруда в складі одного основного приміщення та входу. Кістяк основного приміщення споруди зібраний з арочних панелей коробчастої конструкції з внутрішнім каркасом з клеєних брусів та з обшивкою з водостійкої фанери. З'єднання двох напіварок в замку здійснюється за допомогою спеціальних металевих петель, наскрізь яких просувається металевий штир (див. Войсковые фортификационные сооружения СССР. - М.: Воениздат, 1984. - С. 249, рис. 157). Однак, недоліками відомої споруди є слабка захищеність від дії засобів ураження противника, спричинена невеликою та слабкою ґрунтовою її захисною площею, а також незручності і низька ефективність використання, обумовлені обмеженою шириною і малою площею основного приміщення, викликаних арочною формою кістяка споруди. Таким чином, відома споруда слабо захищена від дії засобів ураження противника, має низьку ефективність використання і незручна в роботі. Тому, з метою підвищення захищеності, ефективності використання і створення зручностей в роботі, пропонується удосконалення споруди, суттєві ознаки якого полягають в тому, що при збереженні конструкції панелей з каркасом виконаним з клеєних брусів та обшитих водостійкою фанерою, вони мають плоску форму, у вигляді щитів, які із двох вузьких боків обшиті металевим коробом з отворами для проходження болтів кріплення, а з двох довгих боків - металевою оправою. Поставлена задача вирішується тим, що в запропонованій споруді кістяк виконаний у вигляді паралелепіпеда, зібраного болтовим з'єднанням з кутників, верхня і нижня частина якого виконані з плоских елементів одного типорозміру, бокові стіни і торцеві перегородки - з плоских елементів дерев'яної конструкції другого типорозміру, а торцеві елементи - з дверними отворами. Причому контактуючі з ґрунтами огороджуючі конструкції обладнані вертикальною та горизонтальною гідроізоляцією із двох шарів на бітумній мастиці. Захист споруди здійснюється застосуванням верхньої багатошарової товщі, яка включає розподільний шар ущільненого ґрунту над кістяком, матрац у вигляді накату з металевих труб, заповнених бетоном і зв'язаних між собою зварним з'єднанням за допомогою арматури, а також обсипку ущільненим шаром ґрунту і маскувальний шар дерну або шабельне маскувальне покриття. Таке технічне рішення дасть можливість захистити споруду та особовий склад, що в ній укривається, від прямого ураження та влучення артилерійських боєприпасів середнього калібру, недопущення проникнення їх до кістяка споруди, за допомогою матраца та збільшення безпечної відстані вибуху боєприпасів за рахунок розподільчого шару ґрунту. Крім цього, забезпечується можливість збільшити корисну площу споруди, підвищити ефективність її використання, а також створити певні зручності в роботі особового складу. На представленому кресленні показано запропоновану споруду, де на фіг. 1 зображений її загальний вигляд; на фіг. 2 - вигляд зверху; на фіг. 3 - поздовжній вигляд в перерізі А-А; на фіг. 4 - поперечний вигляд в перерізі Б-Б; на фіг. 5 - загальний вигляд та поздовжній переріз щитової панелі В-В. Запропонована збірно-розбірна споруда містить робоче приміщення 1, тамбур 2 основного входу і тамбур 3 запасного виходу. Робоче приміщення складається з кістяка споруди, виконаного у вигляді паралелепіпеда, зібраного болтовими з'єднаннями з поздовжніх 4, поперечних 5 і вертикальних 6 кутників. Верхнє покриття, бокові і торцеві стіни, а також підлога споруди зібрані з плоских елементів дерев'яних щитів 7, прикріплених болтами до верхніх і нижніх кутників кістяка споруди, а верхнє покриття і підлога тамбура зібрані з плоских елементів 8 іншого типорозміру. Плоскі щити з двох вузьких боків обшиті металевим коробом 9 з отворами 10 під болти кріплення щитів до кутників каркаса споруди, а з двох довгих боків щити обшиті металевою оправою 11. Для гідроізоляції огороджуючих конструкцій, які контактують з ґрунтами, передбачається вертикальна та горизонтальна гідроізоляція із двох шарів на бітумній мастиці 12. Захист споруди здійснюється застосуванням захисної товщі над спорудою багатошарової конструкції, яка представляє розподільчий шар ущільненого ґрунту над кістяком 13 споруди, матрац у вигляді накату з металевих труб 14, заповнених бетоном і зв'язаних між собою зварним з'єднанням за допомогою арматури, а також обсипку споруди ущільненим шаром ґрунту 15 і маскувальний шар дерну або шабельне маскувальне покриття 16. 1 UA 109204 U 5 10 15 20 25 30 35 40 Робоче приміщення 1 з боків від тамбурів 2,3 ізольоване торцевими перегородками 17,18 з металевими герметичними дверима 19,20. Між перегородками усередині приміщення установлені польова опалювальна піч 21, двоярусні нари 22, стіл 23 і стілець 24. Зведена у котловані 25 споруда сполучається з входом з траншеї 26, яка перекривається зверху та маскується. Перед входом в споруду відривається водозбірний колодязь 27. Особовий склад в споруду може входити з траншеї 26 ходу сполучення або з поверхні (на схемі не показано), звідки через захисно-герметичні двері 28 або 29 в тамбур 2 або 3, в яких, у випадку застосування противником радіаційних або отруйних речовин, частково обробляється зброя і одяг. Вхід в робоче приміщення 1 може здійснюватися із основного 2 або запасного 3 тамбурів через герметичні двері 19 або 20 відповідно. Повітрообмін усередині робочого приміщення 1 забезпечується фільтровентиляційним агрегатом 30 приточно-витяжною вентиляцією через вентиляційний короб 31.! Необхідний температурний режим в приміщенні 1 підтримується польовою опалювальною пічкою 21, розміщеною біля входу, з можливим використанням різних сортів палива або електронагрівачів, які живляться освітлювальною електроенергією за рахунок використання військових електростанцій або електроагрегатів. Для оперативної роботи особового складу, розміщення апаратури зв'язку та інших необхідних пристроїв, використовуються стіл 23, а для сидіння - стілець 24, а для відпочинку брезентові нари 22, які прикріплюються до кутників кістяка. При зруйнованому (заваленому) основному вході вихід із приміщення 1 здійснюється через запасний вхід - металеві герметичні двері 20, тамбур 3 і захисно-герметичні двері 29. Для збільшення загальної робочої площі можливе стикування двох запропонованих споруд у поздовжньому напрямку, шляхом з'єднання їх між собою боковими частинами. Таким чином, запропонована фортифікаційна споруда з кутниковим кістяком у вигляді паралелепіпеда з плоскими дерев'яними щитами огороджуючої конструкції, захищеною зверху багатошаровою товщою в складі ущільненого ґрунту, матраца з металевих труб, заповнених бетоном і зв'язаних між собою зварним з'єднанням за допомогою арматури, а також обсипки ущільненим ґрунтом і маскувальним шаром з дерну або шабельного маскувального покриття, завдяки кращим захисним властивостям, розширеним функціональним можливостям і зручностям в роботі особового складу, має підвищену безпеку і ефективність використання. Застосування запропонованої фортифікаційної споруди, у порівнянні з уже відомими, дасть можливість: зекономити кошти за рахунок зменшення затрат на виготовлення споруди з елементів конструкції спрощеного профілю; підвищити надійність і безперебійність в роботі, а також ступінь захисту від ураження артилерійськими боєприпасами і виведення з ладу споруди за рахунок більшої стійкості багатошарової захисної товщі її матраца з металевих труб, заповнених бетоном; збільшити загальну площу споруди і створити певні зручності в роботі особового складу при її використанні в бойових умовах, що в загальному підвищить оперативність виконання поставлених завдань. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Збірно-розбірна фортифікаційна споруда, що містить кістяк, утворений болтовим з'єднанням елементів обрису, зібраних з верхнього, двох бокових та нижнього щитів і перегородок в торцях, яка відрізняється тим, що кістяк виконаний у вигляді паралелепіпеда, зібраного болтовим з'єднанням з кутників, верхня і нижня частина якого виконані з плоских елементів одного типорозміру, бокові стіни і перегородки - з плоских елементів дерев'яної конструкції другого типорозміру, а торцеві елементи - з дверними отворами, причому контактуючі з ґрунтом огороджуючі конструкції обладнані вертикальною та горизонтальною гідроізоляцією із двох шарів на бітумній мастиці, а верхня захисна багатошарова товща включає розподільчий шар ущільненого ґрунту над кістяком, матрац у вигляді накату з металевих труб, заповнених бетоном і зв'язаних між собою зварною арматурою, а також обсипку ущільненим шаром ґрунту і маскувальний шар дерну або шабельне маскувальне покриття. 2 UA 109204 U 3 UA 109204 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
