Військова фортифікаційна споруда для захисту особового складу

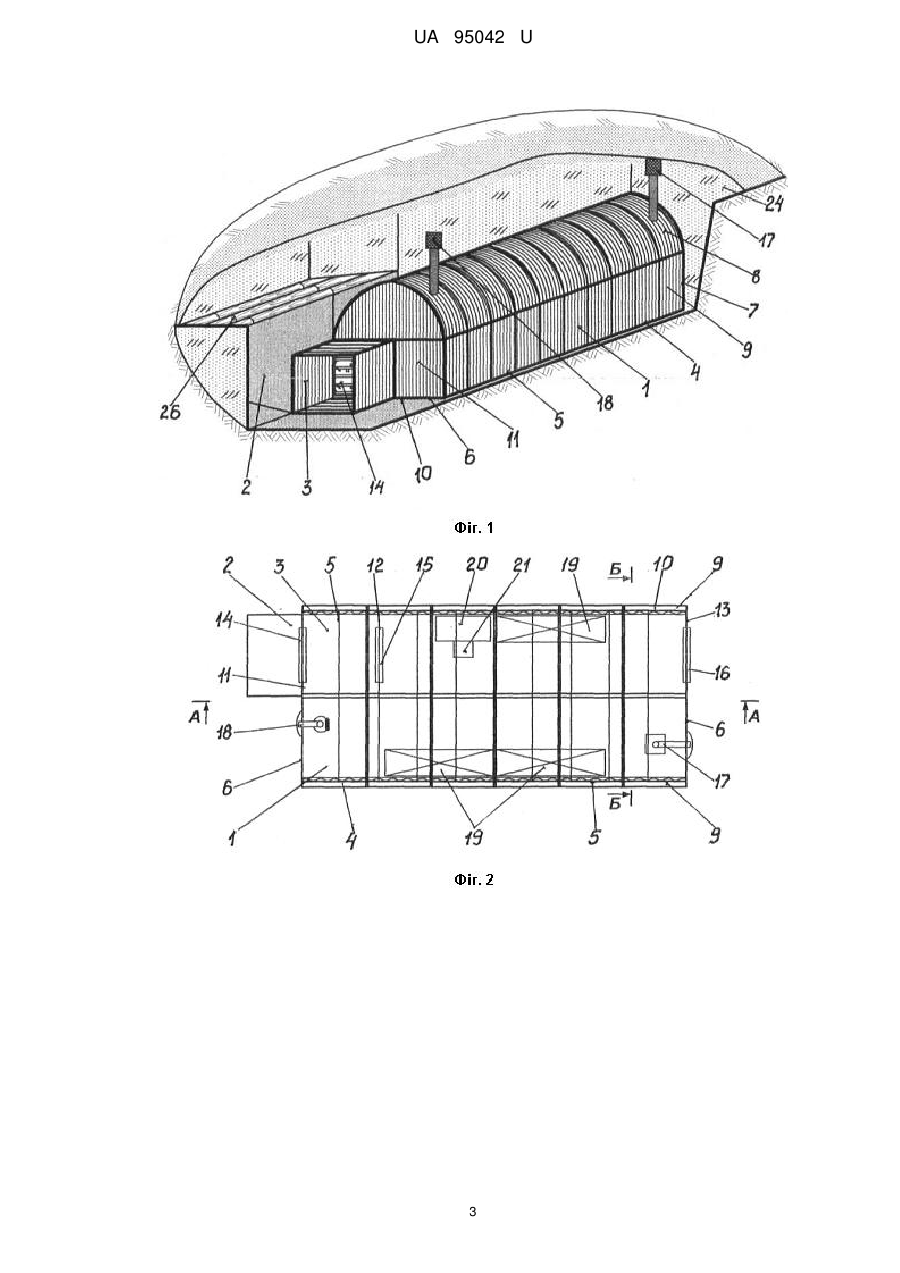

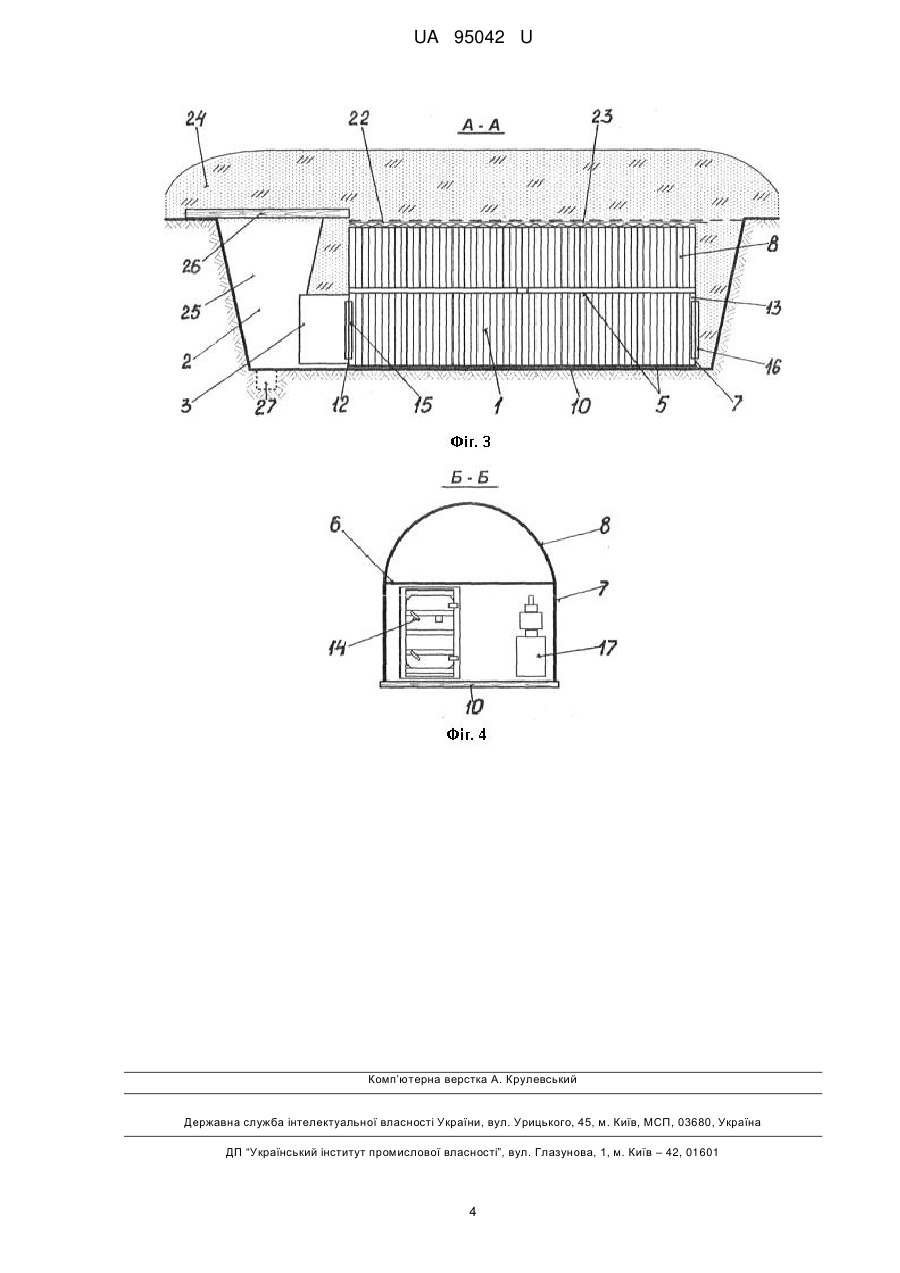

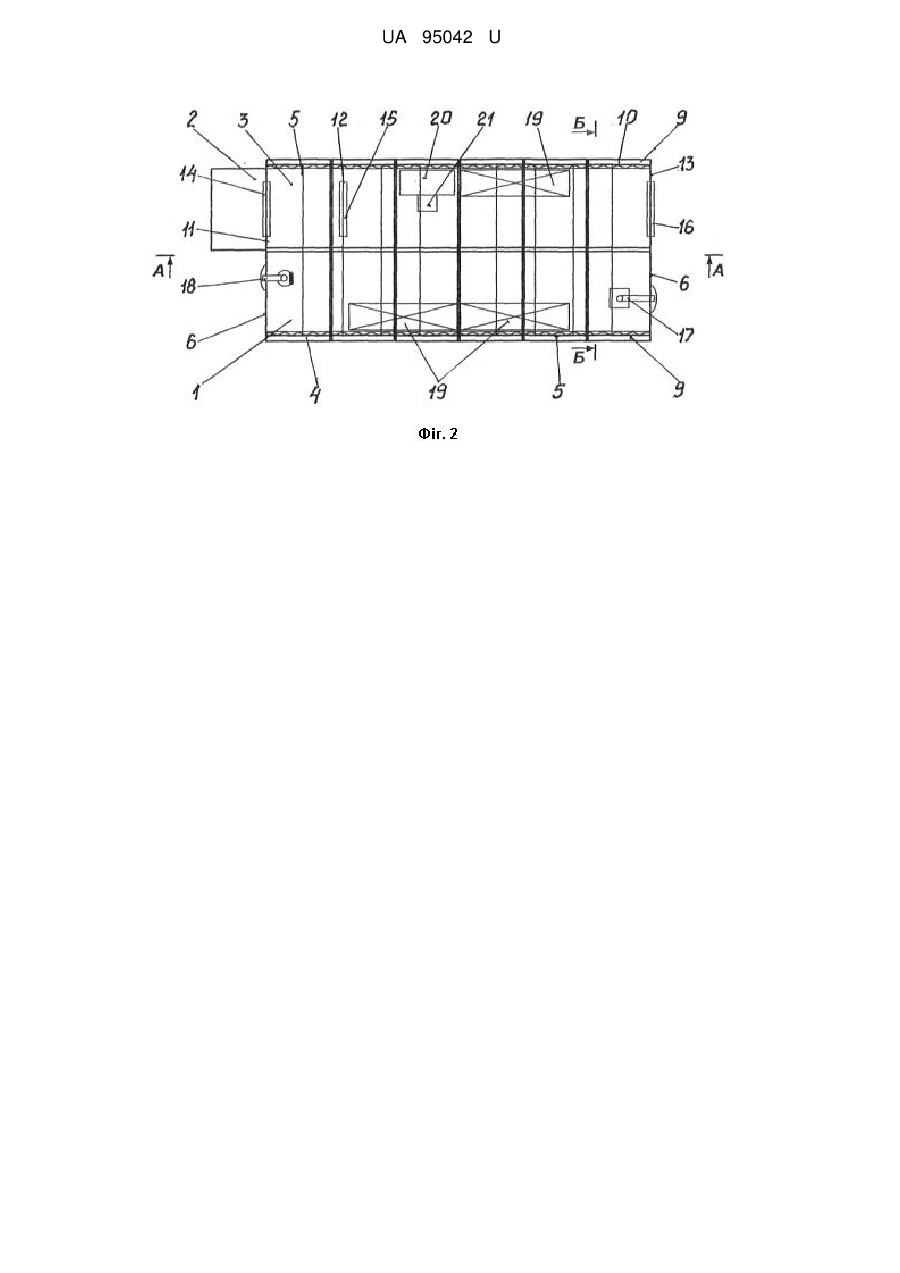

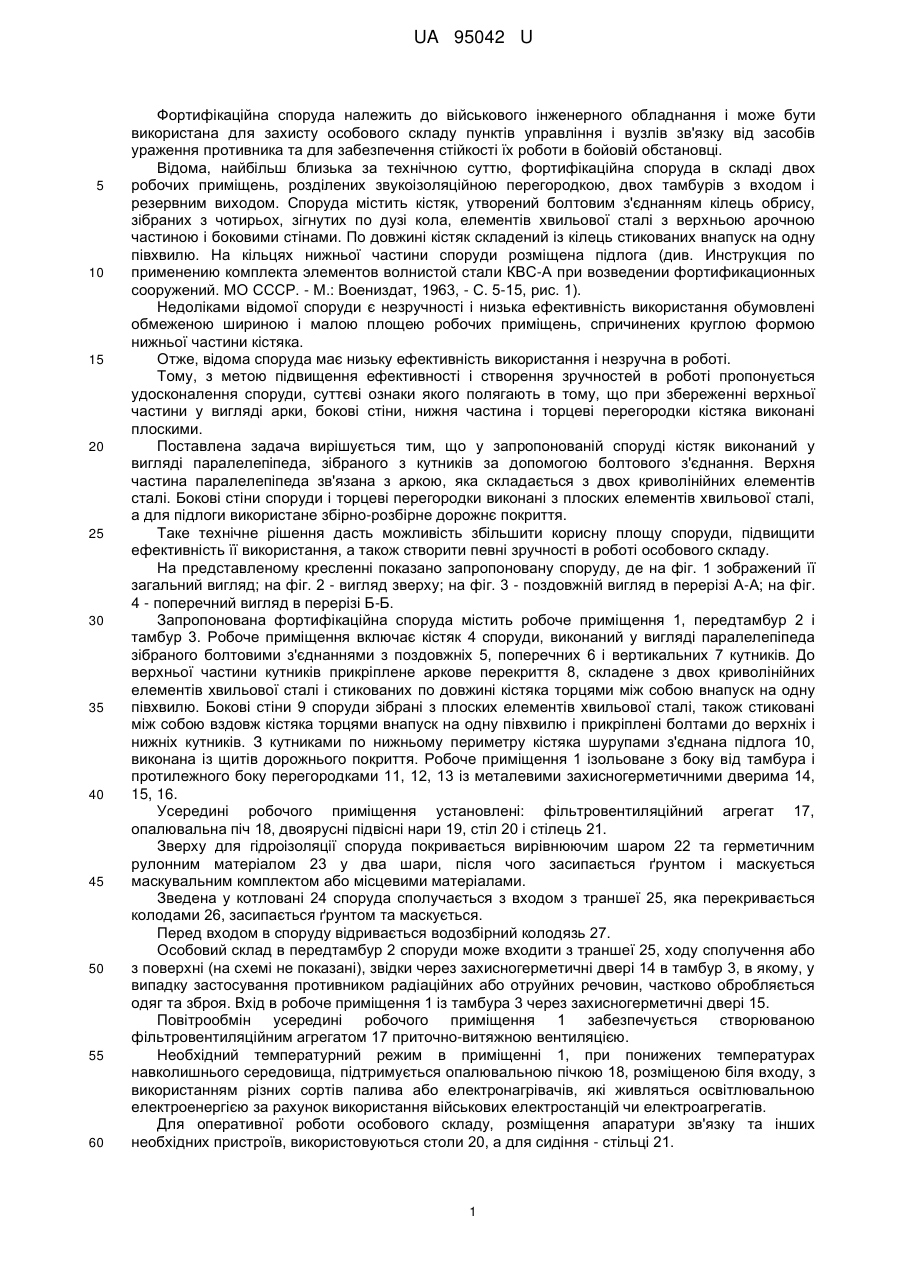

Реферат: Військова фортифікаційна споруда для захисту особового складу містить кістяк, утворений болтовим з'єднанням кілець обрису, зібраних з чотирьох зігнутих по дузі кола, елементів хвильової сталі з верхньою арочною частиною, нижньою частиною і боковими стінами, зв'язаними з верхньою і нижньою частинами і стикованих торцями між собою внапуск на одну півхвилю, а також підлогу і перегородки в торцях. Кістяк виконаний у вигляді паралелепіпеда, зібраного болтовим з'єднанням з кутників, верхня частина якого зв'язана з аркою, складеною з двох елементів хвильової сталі, а боки, нижня частина і торцеві перегородки виконані з плоских елементів хвильової сталі, з використанням для підлоги збірно-розбірного дорожнього покриття. UA 95042 U (12) UA 95042 U UA 95042 U 5 10 15 20 25 30 35 40 45 50 55 60 Фортифікаційна споруда належить до військового інженерного обладнання і може бути використана для захисту особового складу пунктів управління і вузлів зв'язку від засобів ураження противника та для забезпечення стійкості їх роботи в бойовій обстановці. Відома, найбільш близька за технічною суттю, фортифікаційна споруда в складі двох робочих приміщень, розділених звукоізоляційною перегородкою, двох тамбурів з входом і резервним виходом. Споруда містить кістяк, утворений болтовим з'єднанням кілець обрису, зібраних з чотирьох, зігнутих по дузі кола, елементів хвильової сталі з верхньою арочною частиною і боковими стінами. По довжині кістяк складений із кілець стикованих внапуск на одну півхвилю. На кільцях нижньої частини споруди розміщена підлога (див. Инструкция по применению комплекта элементов волнистой стали КВС-А при возведении фортификационных сооружений. МО СССР. - М.: Воениздат, 1963, - С. 5-15, рис. 1). Недоліками відомої споруди є незручності і низька ефективність використання обумовлені обмеженою шириною і малою площею робочих приміщень, спричинених круглою формою нижньої частини кістяка. Отже, відома споруда має низьку ефективність використання і незручна в роботі. Тому, з метою підвищення ефективності і створення зручностей в роботі пропонується удосконалення споруди, суттєві ознаки якого полягають в тому, що при збереженні верхньої частини у вигляді арки, бокові стіни, нижня частина і торцеві перегородки кістяка виконані плоскими. Поставлена задача вирішується тим, що у запропонованій споруді кістяк виконаний у вигляді паралелепіпеда, зібраного з кутників за допомогою болтового з'єднання. Верхня частина паралелепіпеда зв'язана з аркою, яка складається з двох криволінійних елементів сталі. Бокові стіни споруди і торцеві перегородки виконані з плоских елементів хвильової сталі, а для підлоги використане збірно-розбірне дорожнє покриття. Таке технічне рішення дасть можливість збільшити корисну площу споруди, підвищити ефективність її використання, а також створити певні зручності в роботі особового складу. На представленому кресленні показано запропоновану споруду, де на фіг. 1 зображений її загальний вигляд; на фіг. 2 - вигляд зверху; на фіг. 3 - поздовжній вигляд в перерізі А-А; на фіг. 4 - поперечний вигляд в перерізі Б-Б. Запропонована фортифікаційна споруда містить робоче приміщення 1, передтамбур 2 і тамбур 3. Робоче приміщення включає кістяк 4 споруди, виконаний у вигляді паралелепіпеда зібраного болтовими з'єднаннями з поздовжніх 5, поперечних 6 і вертикальних 7 кутників. До верхньої частини кутників прикріплене аркове перекриття 8, складене з двох криволінійних елементів хвильової сталі і стикованих по довжині кістяка торцями між собою внапуск на одну півхвилю. Бокові стіни 9 споруди зібрані з плоских елементів хвильової сталі, також стиковані між собою вздовж кістяка торцями внапуск на одну півхвилю і прикріплені болтами до верхніх і нижніх кутників. З кутниками по нижньому периметру кістяка шурупами з'єднана підлога 10, виконана із щитів дорожнього покриття. Робоче приміщення 1 ізольоване з боку від тамбура і протилежного боку перегородками 11, 12, 13 із металевими захисногерметичними дверима 14, 15, 16. Усередині робочого приміщення установлені: фільтровентиляційний агрегат 17, опалювальна піч 18, двоярусні підвісні нари 19, стіл 20 і стілець 21. Зверху для гідроізоляції споруда покривається вирівнюючим шаром 22 та герметичним рулонним матеріалом 23 у два шари, після чого засипається ґрунтом і маскується маскувальним комплектом або місцевими матеріалами. Зведена у котловані 24 споруда сполучається з входом з траншеї 25, яка перекривається колодами 26, засипається ґрунтом та маскується. Перед входом вспоруду відривається водозбірний колодязь 27. Особовий склад в передтамбур 2 споруди може входити з траншеї 25, ходу сполучення або з поверхні (на схемі не показані), звідки через захисногерметичні двері 14 в тамбур 3, в якому, у випадку застосування противником радіаційних або отруйних речовин, частково обробляється одяг та зброя. Вхід в робоче приміщення 1 із тамбура 3 через захисногерметичні двері 15. Повітрообмін усередині робочого приміщення 1 забезпечується створюваною фільтровентиляційним агрегатом 17 приточно-витяжною вентиляцією. Необхідний температурний режим в приміщенні 1, при понижених температурах навколишнього середовища, підтримується опалювальною пічкою 18, розміщеною біля входу, з використанням різних сортів палива або електронагрівачів, які живляться освітлювальною електроенергією за рахунок використання військових електростанцій чи електроагрегатів. Для оперативної роботи особового складу, розміщення апаратури зв'язку та інших необхідних пристроїв, використовуються столи 20, а для сидіння - стільці 21. 1 UA 95042 U 5 10 15 20 Для відпочинку в споруді використовуються двоярусні підвісні брезентові нари 19, які прикріплюються до кістяка 4. Водопостачання на питні, господарські і технічні потреби забезпечується за рахунок привозної води. При зруйнованому (заваленому) основному входу вихід із приміщення 1 здійснюється через резервний вихід - металеві захисногерметичні двері 16. Для збільшення робочої площі споруди можливе стикування двох споруд як вздовж, так і в поперечному напрямку шляхом з'єднання їх в одне з одним боковими частинами. Таким чином, запропонована фортифікаційна споруда з комбінованим профілем кістяка в складі верхньої частини у вигляді арки, а нижньої частини - прямокутника, має збільшену експлуатаційну площу, підвищену ефективність використання, більш розширені функціональні можливості і зручності в роботі особового складу. Використання споруди із запропонованим профілем, в порівнянні з уже відомими, дасть можливість: - зекономити кошти за рахунок зменшення затрат на виготовлення елементів конструкції спрощеного профілю споруди, а також використання для підлоги серійного збірно-розбірного дорожнього покриття; - розширити можливості шляхом поєднання в одному пункті функцій управління, зв'язку тощо; - створити певні зручності в роботі особового складу при використанні споруди в бойових умовах; - підвищити надійність в роботі, а також ступінь захисту від ураження і виведення з ладу споруди за рахунок більшої стійкості її кістяка прямокутного профілю, що в загальному підвищить оперативність виконання поставлених завдань. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Військова фортифікаційна споруда для захисту особового складу, що містить кістяк, утворений болтовим з'єднанням кілець обрису, зібраних з чотирьох зігнутих по дузі кола, елементів хвильової сталі з верхньою арочною частиною, нижньою частиною і боковими стінами, зв'язаними з верхньою і нижньою частинами і стикованих торцями між собою внапуск на одну півхвилю, а також підлогу і перегородки в торцях, яка відрізняється тим, що кістяк виконаний у вигляді паралелепіпеда, зібраного болтовим з'єднанням з кутників, верхня частина якого зв'язана з аркою, складеною з двох елементів хвильової сталі, а боки, нижня частина і торцеві перегородки виконані з плоских елементів хвильової сталі, з використанням для підлоги збірнорозбірного дорожнього покриття. 2 UA 95042 U 3 UA 95042 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
