Спарена військова фортифікаційна споруда для захисту особового складу

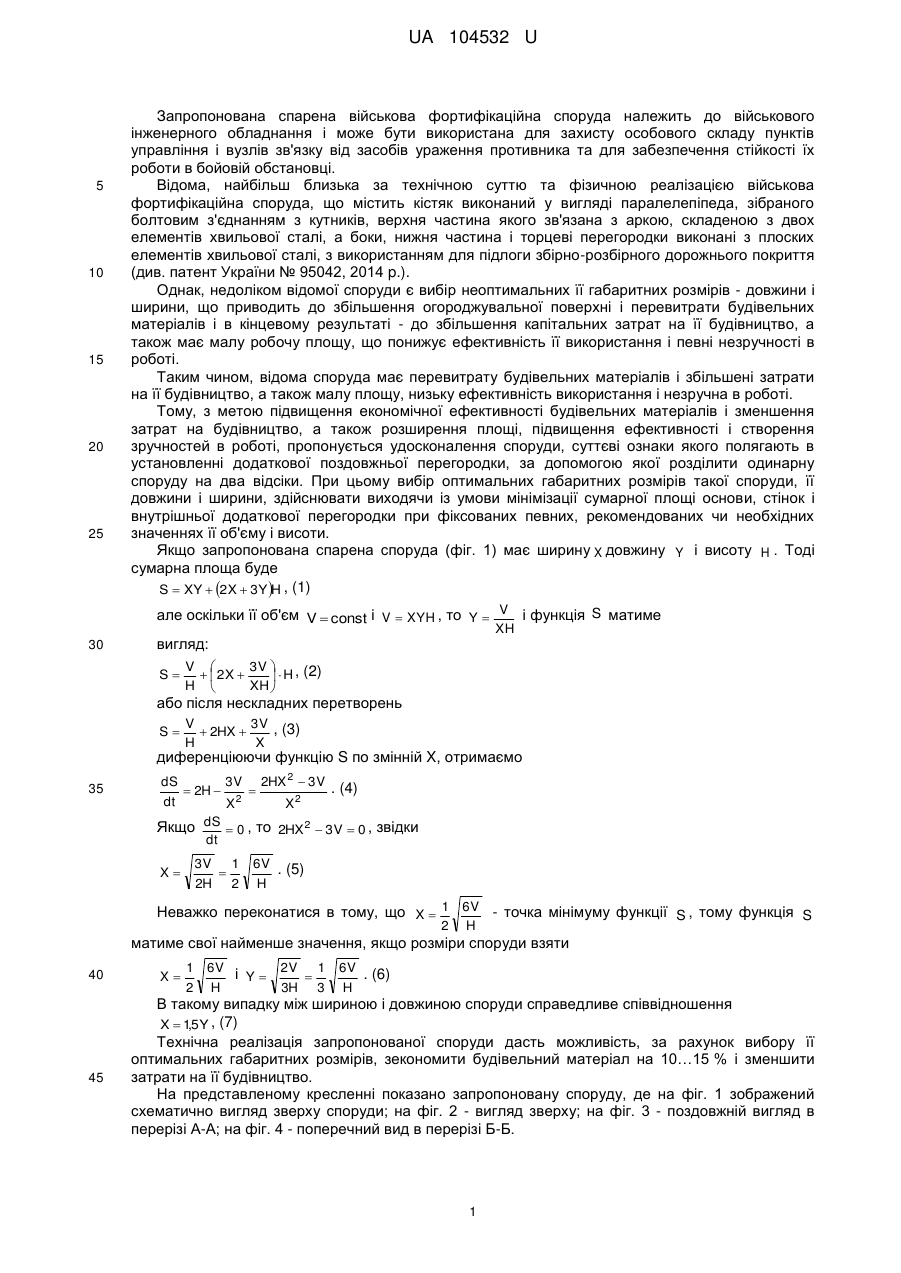

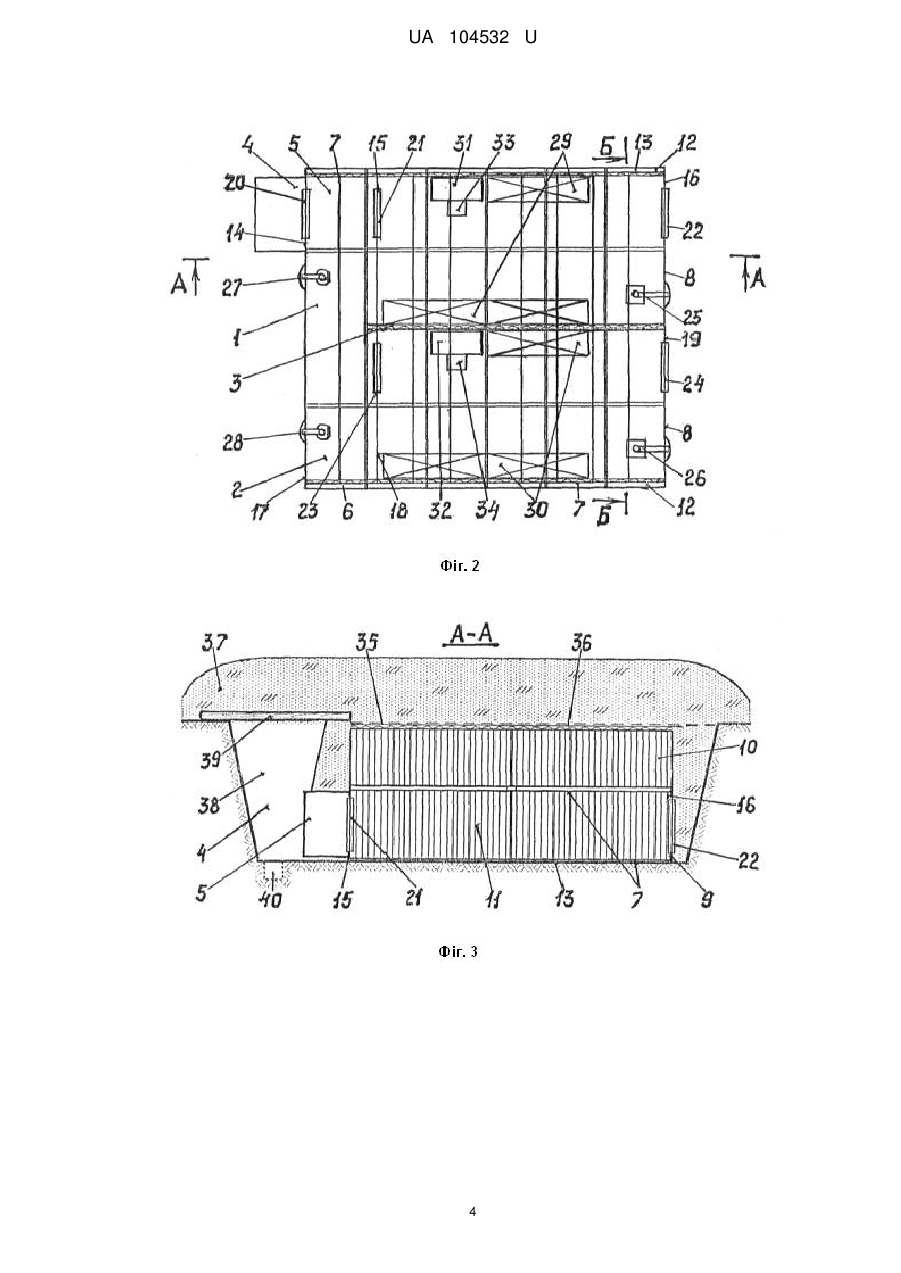

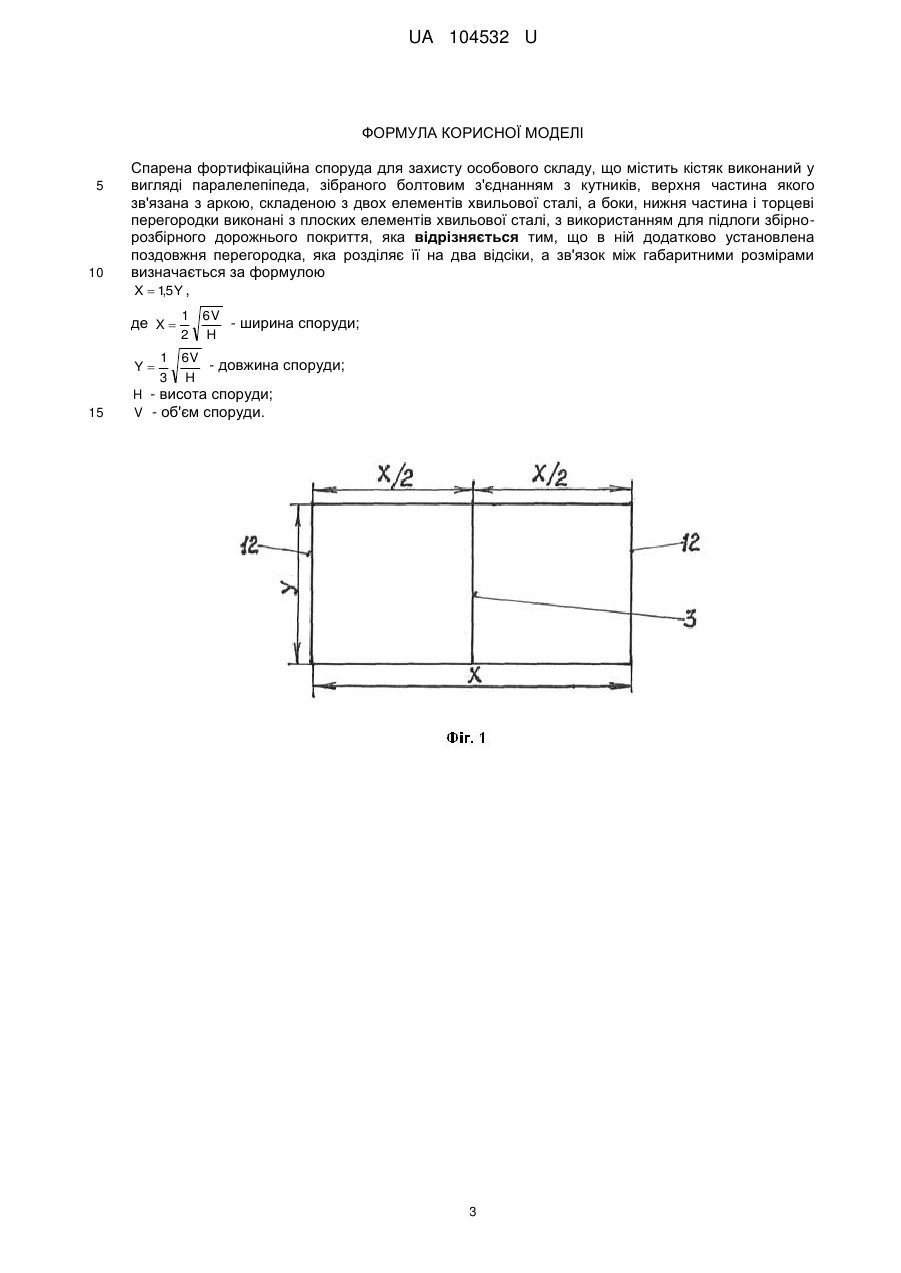

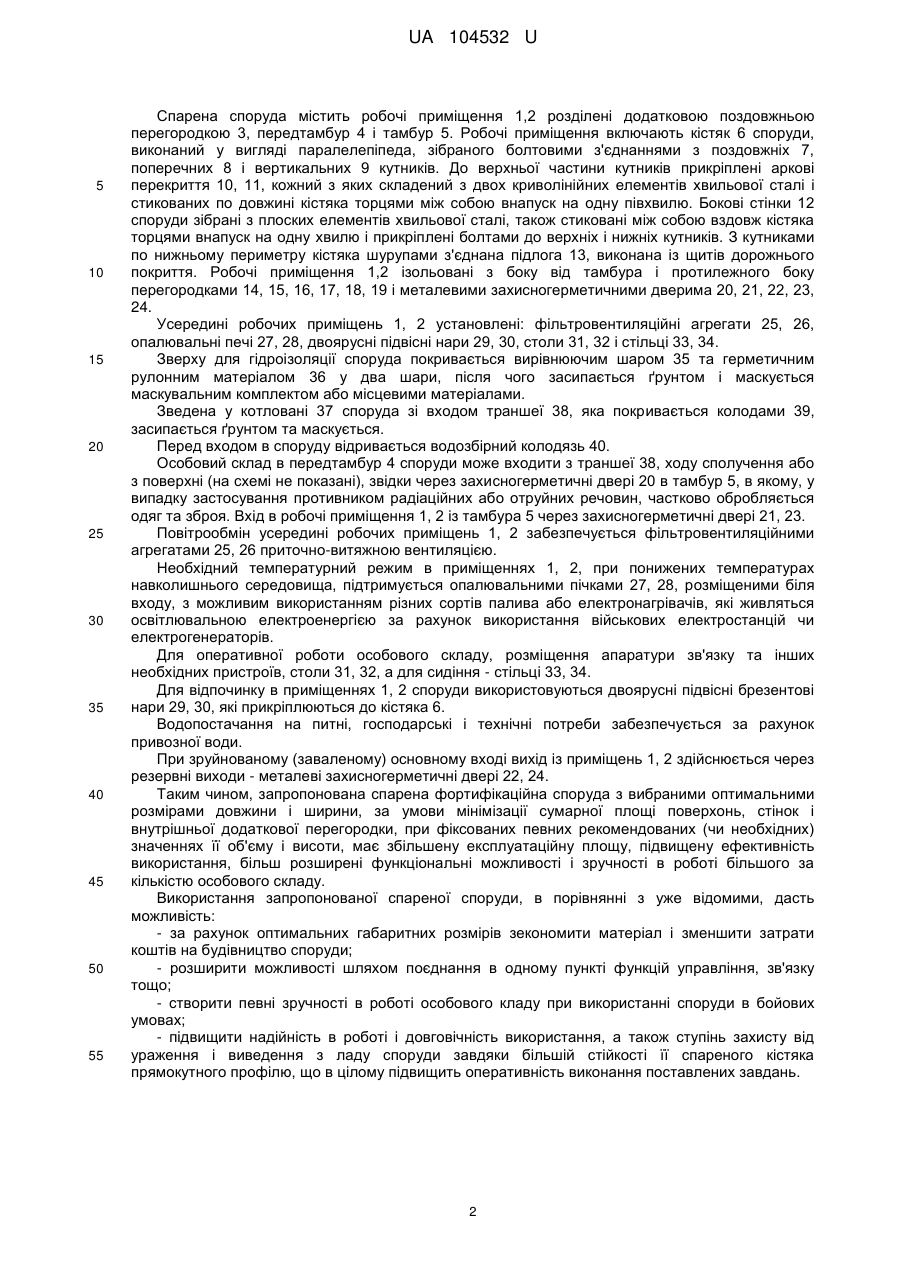

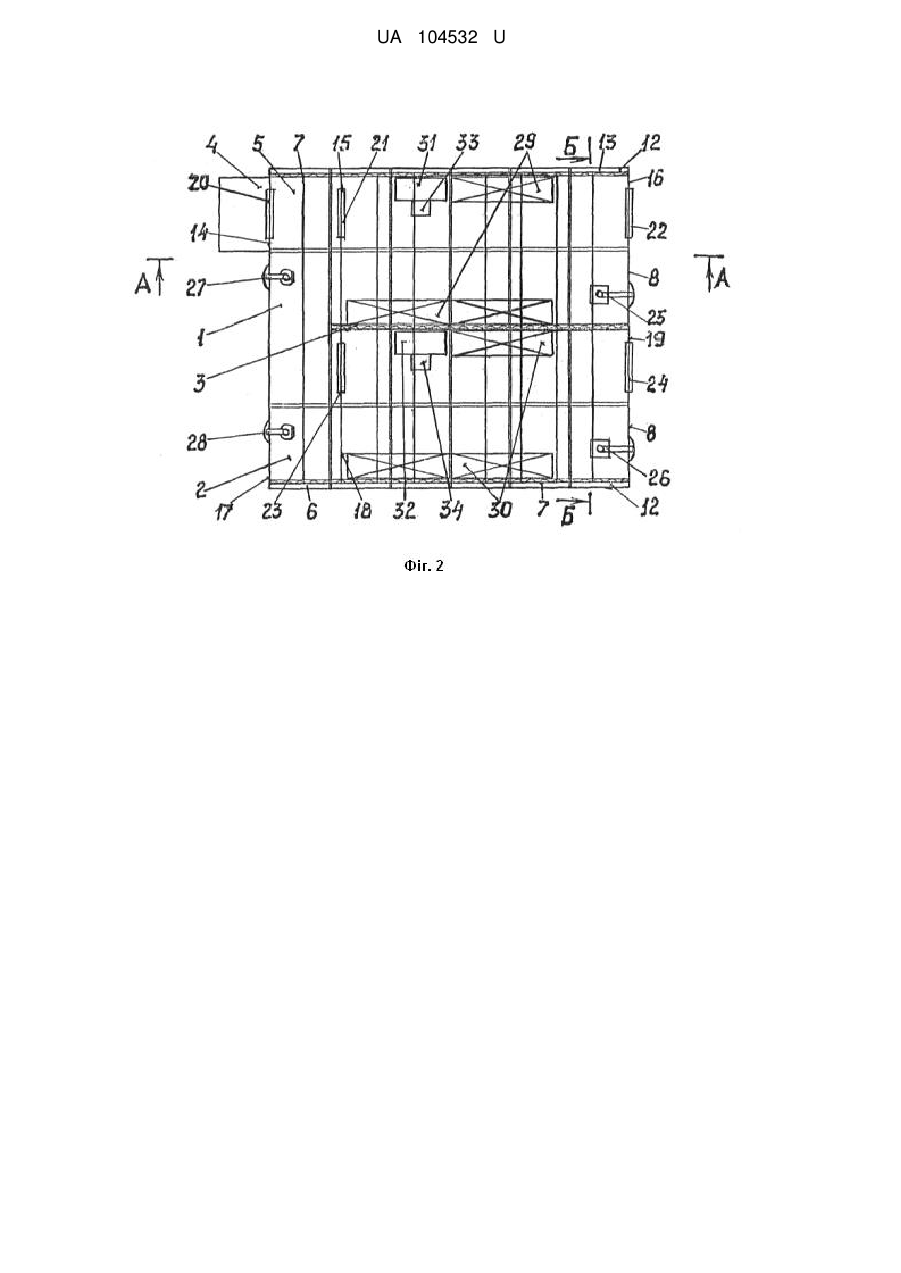

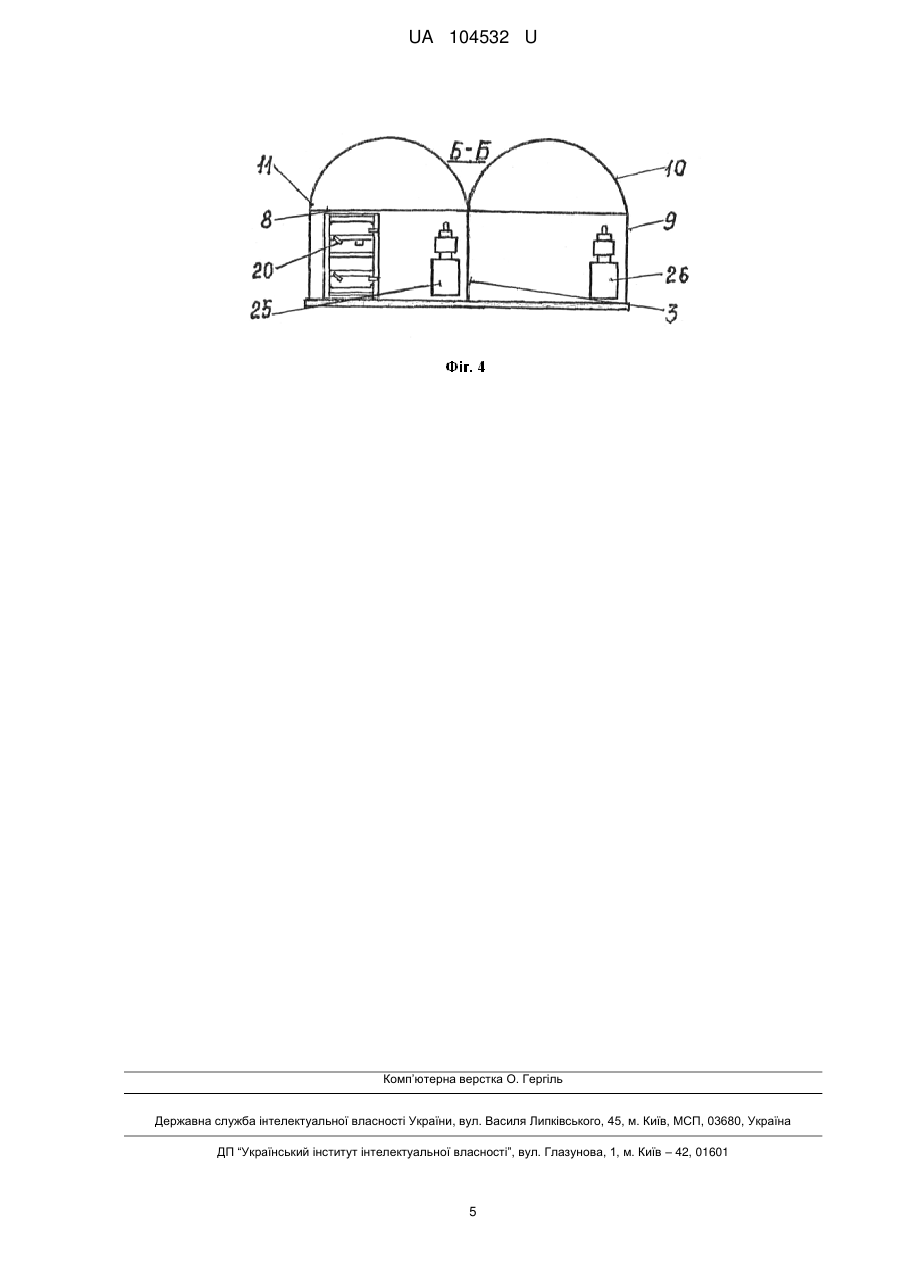

Реферат: Спарена фортифікаційна споруда для захисту особового складу містить кістяк, виконаний у вигляді паралелепіпеда, зібраного болтовим з'єднанням з кутників, верхня частина якого зв'язана з аркою, складеною з двох елементів хвильової сталі, а боки, нижня частина і торцеві перегородки виконані з плоских елементів хвильової сталі, з використанням для підлоги збірнорозбірного дорожнього покриття. В ній додатково установлена поздовжня перегородка, яка розділяє її на два відсіки. UA 104532 U (12) UA 104532 U UA 104532 U 5 10 15 20 25 Запропонована спарена військова фортифікаційна споруда належить до військового інженерного обладнання і може бути використана для захисту особового складу пунктів управління і вузлів зв'язку від засобів ураження противника та для забезпечення стійкості їх роботи в бойовій обстановці. Відома, найбільш близька за технічною суттю та фізичною реалізацією військова фортифікаційна споруда, що містить кістяк виконаний у вигляді паралелепіпеда, зібраного болтовим з'єднанням з кутників, верхня частина якого зв'язана з аркою, складеною з двох елементів хвильової сталі, а боки, нижня частина і торцеві перегородки виконані з плоских елементів хвильової сталі, з використанням для підлоги збірно-розбірного дорожнього покриття (див. патент України № 95042, 2014 p.). Однак, недоліком відомої споруди є вибір неоптимальних її габаритних розмірів - довжини і ширини, що приводить до збільшення огороджувальної поверхні і перевитрати будівельних матеріалів і в кінцевому результаті - до збільшення капітальних затрат на її будівництво, а також має малу робочу площу, що понижує ефективність її використання і певні незручності в роботі. Таким чином, відома споруда має перевитрату будівельних матеріалів і збільшені затрати на її будівництво, а також малу площу, низьку ефективність використання і незручна в роботі. Тому, з метою підвищення економічної ефективності будівельних матеріалів і зменшення затрат на будівництво, а також розширення площі, підвищення ефективності і створення зручностей в роботі, пропонується удосконалення споруди, суттєві ознаки якого полягають в установленні додаткової поздовжньої перегородки, за допомогою якої розділити одинарну споруду на два відсіки. При цьому вибір оптимальних габаритних розмірів такої споруди, її довжини і ширини, здійснювати виходячи із умови мінімізації сумарної площі основи, стінок і внутрішньої додаткової перегородки при фіксованих певних, рекомендованих чи необхідних значеннях її об'єму і висоти. Якщо запропонована спарена споруда (фіг. 1) має ширину X довжину Y і висоту H . Тоді сумарна площа буде S  XY  2X  3YH , (1) але оскільки її об'єм V  const і V  XYH , то Y  V і функція S матиме 30 XH вигляд: S V  3V  , (2)   2X   H H  XH  або після нескладних перетворень S V 3 V , (3)  2HX  H X диференціюючи функцію S по змінній X, отримаємо 35 dS 3V 2HX 2  3V . (4)  2H  2  dt X X2 Якщо dS  0 , то 2HX 2  3V  0 , звідки dt X 3V 1 6V . (5)  2H 2 H Неважко переконатися в тому, що X  1 6V - точка мінімуму функції S , тому функція S 2 H матиме свої найменше значення, якщо розміри споруди взяти 40 45 X 1 6V і Y 2 H 2V 1 6V . (6)  3H 3 H В такому випадку між шириною і довжиною споруди справедливе співвідношення X  15Y , (7) , Технічна реалізація запропонованої споруди дасть можливість, за рахунок вибору її оптимальних габаритних розмірів, зекономити будівельний матеріал на 10…15 % і зменшити затрати на її будівництво. На представленому кресленні показано запропоновану споруду, де на фіг. 1 зображений схематично вигляд зверху споруди; на фіг. 2 - вигляд зверху; на фіг. 3 - поздовжній вигляд в перерізі А-А; на фіг. 4 - поперечний вид в перерізі Б-Б. 1 UA 104532 U 5 10 15 20 25 30 35 40 45 50 55 Спарена споруда містить робочі приміщення 1,2 розділені додатковою поздовжньою перегородкою 3, передтамбур 4 і тамбур 5. Робочі приміщення включають кістяк 6 споруди, виконаний у вигляді паралелепіпеда, зібраного болтовими з'єднаннями з поздовжніх 7, поперечних 8 і вертикальних 9 кутників. До верхньої частини кутників прикріплені аркові перекриття 10, 11, кожний з яких складений з двох криволінійних елементів хвильової сталі і стикованих по довжині кістяка торцями між собою внапуск на одну півхвилю. Бокові стінки 12 споруди зібрані з плоских елементів хвильової сталі, також стиковані між собою вздовж кістяка торцями внапуск на одну хвилю і прикріплені болтами до верхніх і нижніх кутників. З кутниками по нижньому периметру кістяка шурупами з'єднана підлога 13, виконана із щитів дорожнього покриття. Робочі приміщення 1,2 ізольовані з боку від тамбура і протилежного боку перегородками 14, 15, 16, 17, 18, 19 і металевими захисногерметичними дверима 20, 21, 22, 23, 24. Усередині робочих приміщень 1, 2 установлені: фільтровентиляційні агрегати 25, 26, опалювальні печі 27, 28, двоярусні підвісні нари 29, 30, столи 31, 32 і стільці 33, 34. Зверху для гідроізоляції споруда покривається вирівнюючим шаром 35 та герметичним рулонним матеріалом 36 у два шари, після чого засипається ґрунтом і маскується маскувальним комплектом або місцевими матеріалами. Зведена у котловані 37 споруда зі входом траншеї 38, яка покривається колодами 39, засипається ґрунтом та маскується. Перед входом в споруду відривається водозбірний колодязь 40. Особовий склад в передтамбур 4 споруди може входити з траншеї 38, ходу сполучення або з поверхні (на схемі не показані), звідки через захисногерметичні двері 20 в тамбур 5, в якому, у випадку застосування противником радіаційних або отруйних речовин, частково обробляється одяг та зброя. Вхід в робочі приміщення 1, 2 із тамбура 5 через захисногерметичні двері 21, 23. Повітрообмін усередині робочих приміщень 1, 2 забезпечується фільтровентиляційними агрегатами 25, 26 приточно-витяжною вентиляцією. Необхідний температурний режим в приміщеннях 1, 2, при понижених температурах навколишнього середовища, підтримується опалювальними пічками 27, 28, розміщеними біля входу, з можливим використанням різних сортів палива або електронагрівачів, які живляться освітлювальною електроенергією за рахунок використання військових електростанцій чи електрогенераторів. Для оперативної роботи особового складу, розміщення апаратури зв'язку та інших необхідних пристроїв, столи 31, 32, а для сидіння - стільці 33, 34. Для відпочинку в приміщеннях 1, 2 споруди використовуються двоярусні підвісні брезентові нари 29, 30, які прикріплюються до кістяка 6. Водопостачання на питні, господарські і технічні потреби забезпечується за рахунок привозної води. При зруйнованому (заваленому) основному вході вихід із приміщень 1, 2 здійснюється через резервні виходи - металеві захисногерметичні двері 22, 24. Таким чином, запропонована спарена фортифікаційна споруда з вибраними оптимальними розмірами довжини і ширини, за умови мінімізації сумарної площі поверхонь, стінок і внутрішньої додаткової перегородки, при фіксованих певних рекомендованих (чи необхідних) значеннях її об'єму і висоти, має збільшену експлуатаційну площу, підвищену ефективність використання, більш розширені функціональні можливості і зручності в роботі більшого за кількістю особового складу. Використання запропонованої спареної споруди, в порівнянні з уже відомими, дасть можливість: - за рахунок оптимальних габаритних розмірів зекономити матеріал і зменшити затрати коштів на будівництво споруди; - розширити можливості шляхом поєднання в одному пункті функцій управління, зв'язку тощо; - створити певні зручності в роботі особового кладу при використанні споруди в бойових умовах; - підвищити надійність в роботі і довговічність використання, а також ступінь захисту від ураження і виведення з ладу споруди завдяки більшій стійкості її спареного кістяка прямокутного профілю, що в цілому підвищить оперативність виконання поставлених завдань. 2 UA 104532 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спарена фортифікаційна споруда для захисту особового складу, що містить кістяк виконаний у вигляді паралелепіпеда, зібраного болтовим з'єднанням з кутників, верхня частина якого зв'язана з аркою, складеною з двох елементів хвильової сталі, а боки, нижня частина і торцеві перегородки виконані з плоских елементів хвильової сталі, з використанням для підлоги збірнорозбірного дорожнього покриття, яка відрізняється тим, що в ній додатково установлена поздовжня перегородка, яка розділяє її на два відсіки, а зв'язок між габаритними розмірами визначається за формулою X  15Y , , де X  Y 15 1 6V - ширина споруди; 2 H 1 6V - довжина споруди; 3 H H - висота споруди; V - об'єм споруди. 3 UA 104532 U 4 UA 104532 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
