Тактичний реактивний пристрій ведення повітряної розвідки

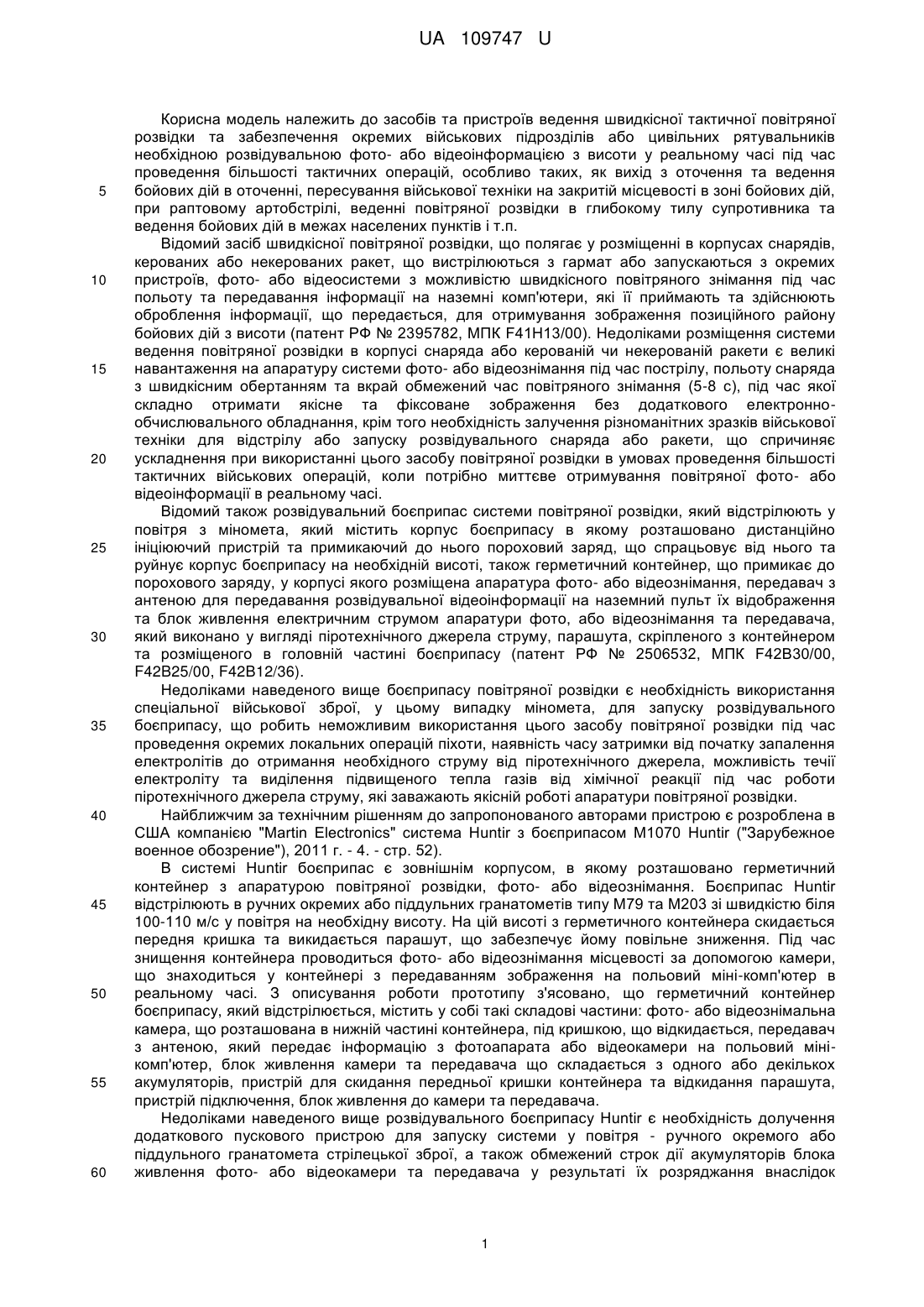

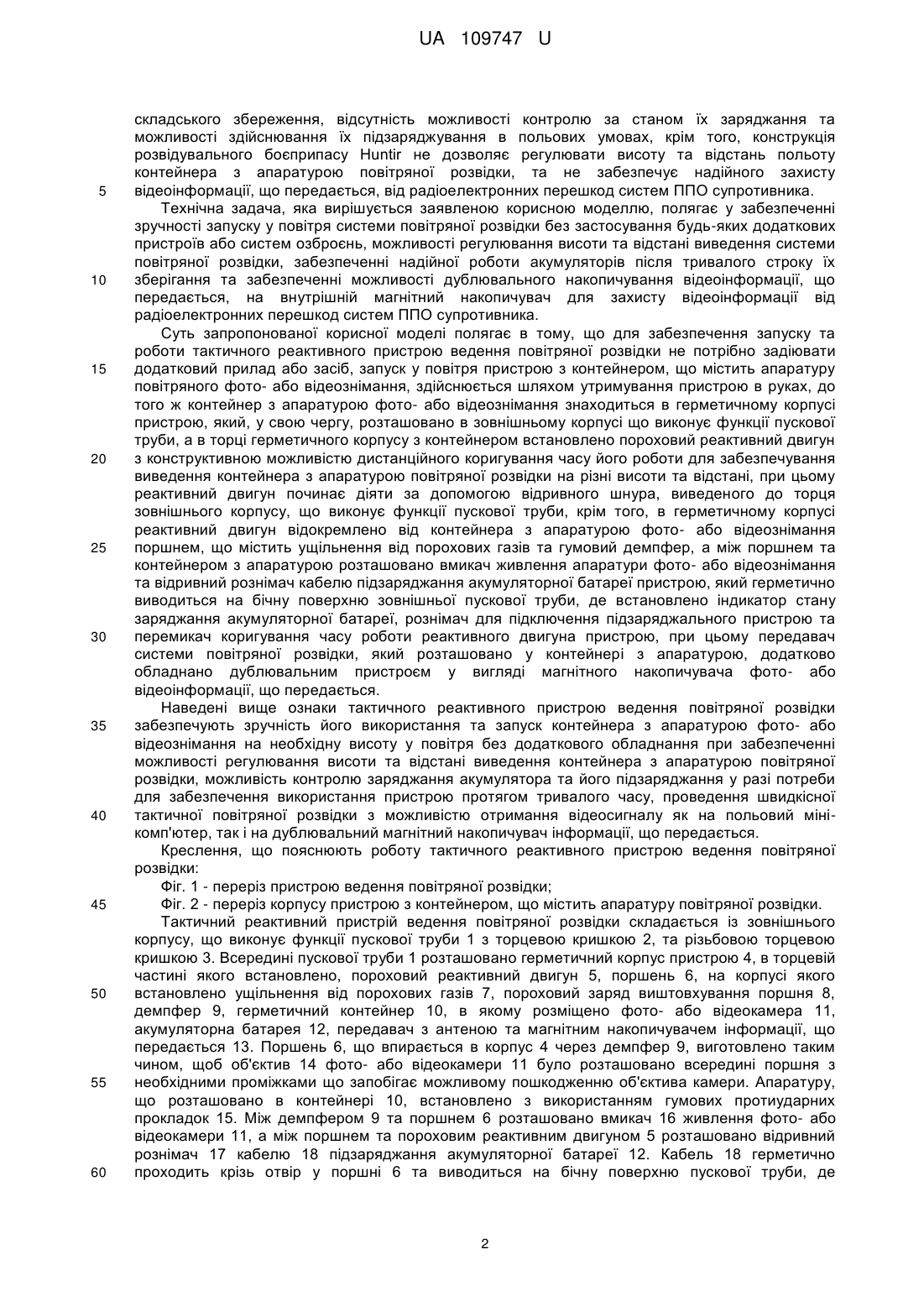

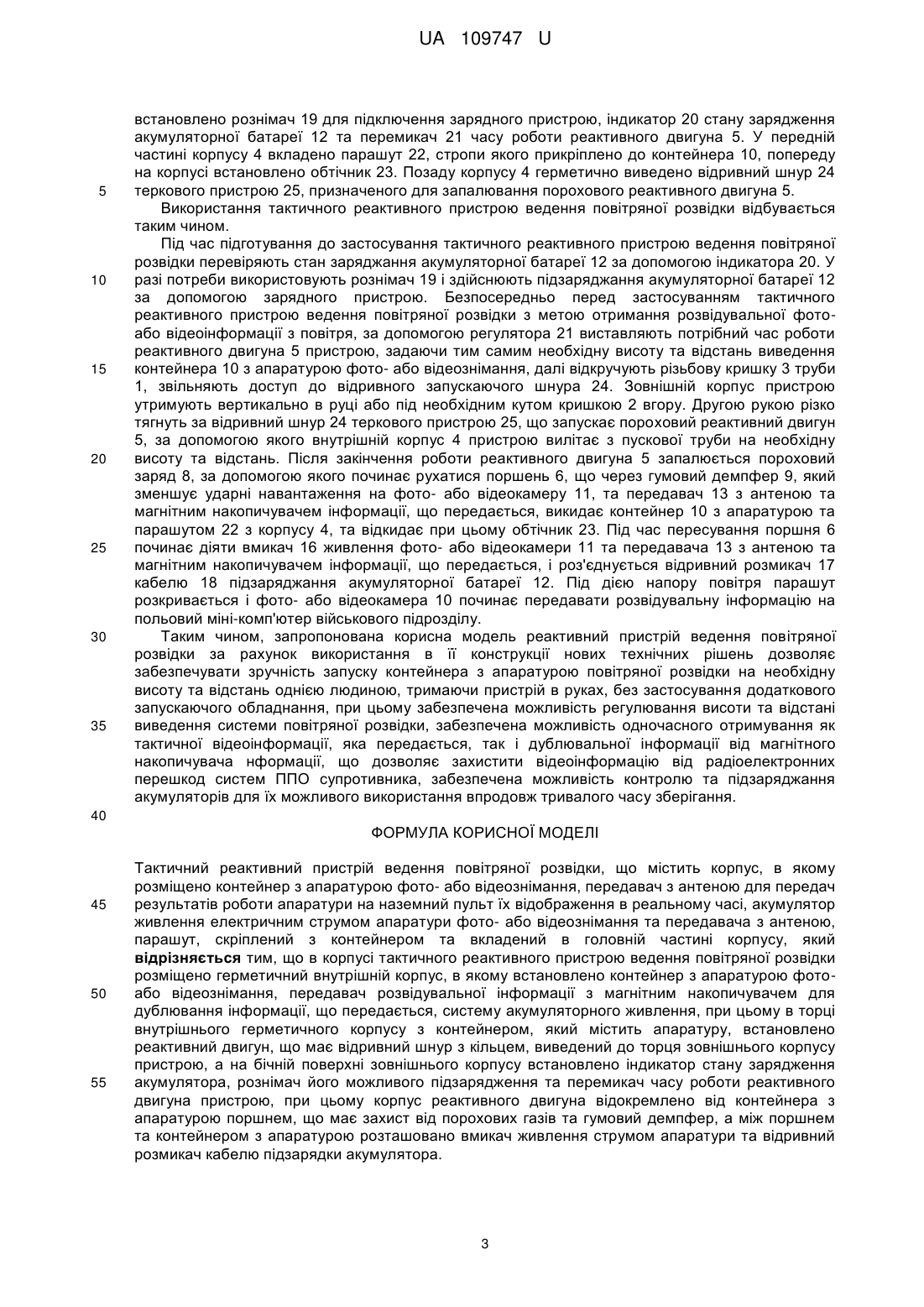

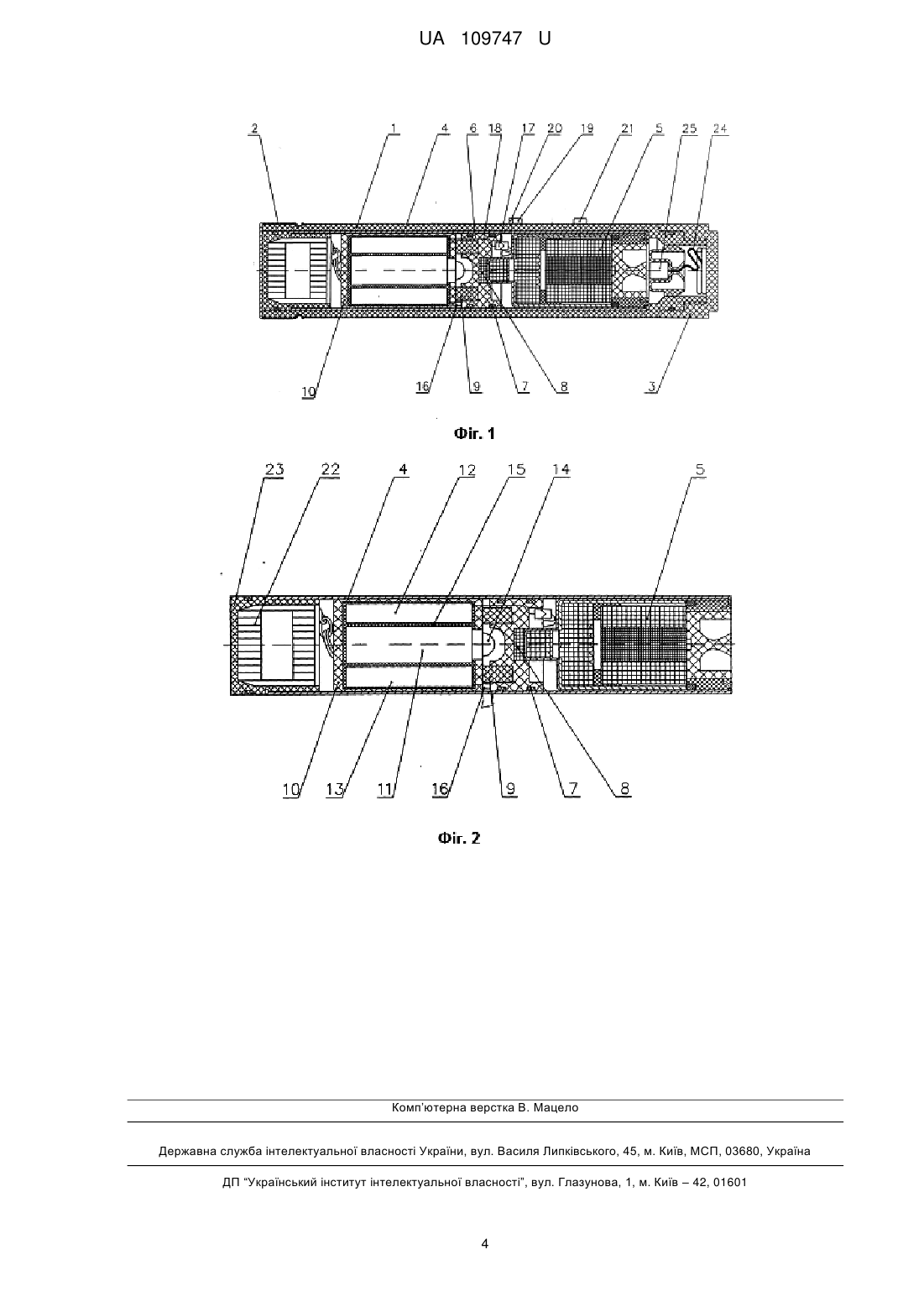

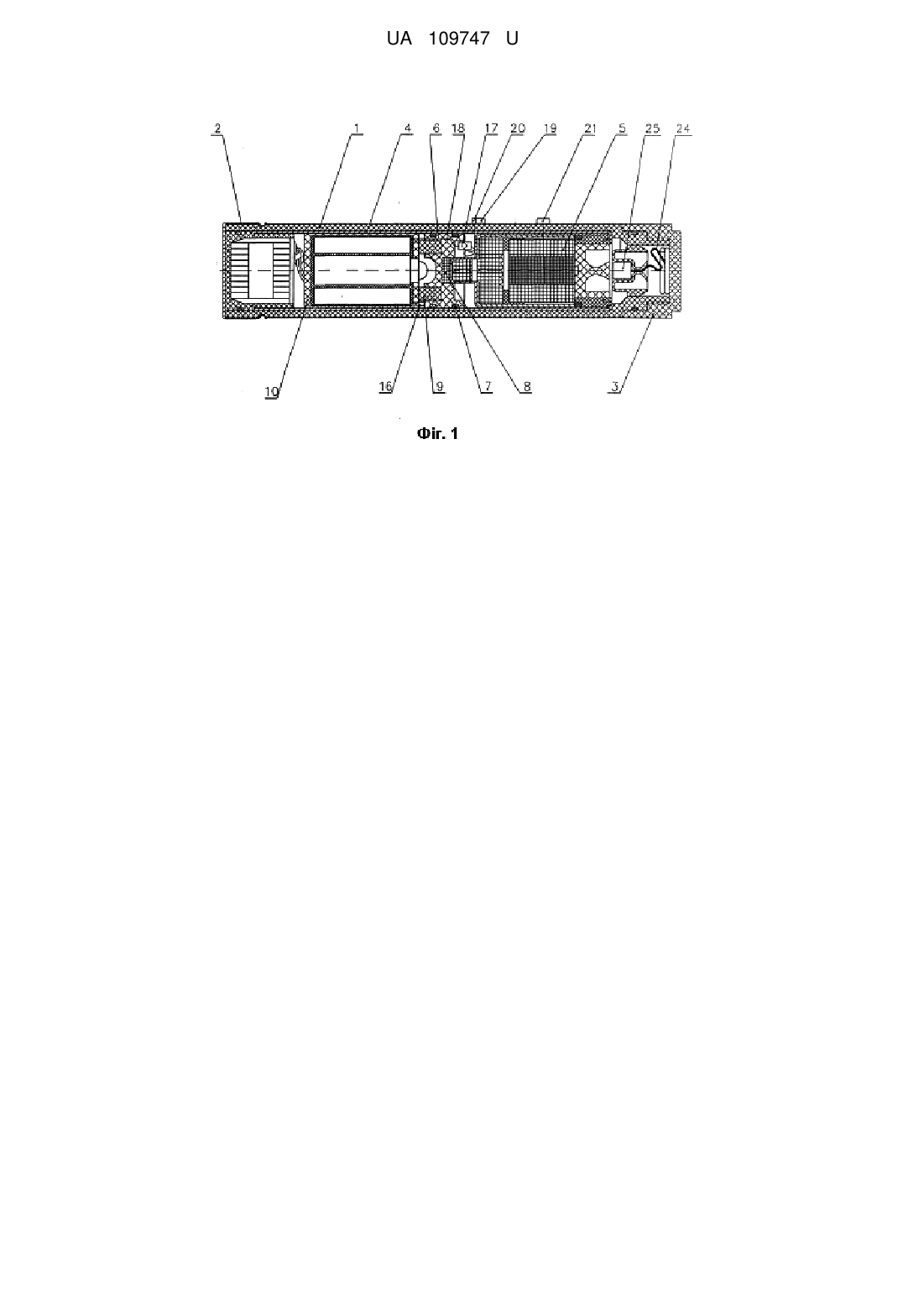

Реферат: Тактичний реактивний пристрій ведення повітряної розвідки, що містить корпус, в якому розміщено контейнер з апаратурою фото- або відеознімання, передавач з антеною для передач результатів роботи апаратури на наземний пульт їх відображення в реальному часі, акумулятор живлення електричним струмом апаратури фото- або відеознімання та передавача з антеною, парашут, скріплений з контейнером та вкладений в головній частині корпусу. В корпусі тактичного реактивного пристрою ведення повітряної розвідки розміщено герметичний внутрішній корпус, в якому встановлено контейнер з апаратурою фото- або відеознімання, передавач розвідувальної інформації з магнітним накопичувачем для дублювання інформації, що передається, систему акумуляторного живлення, при цьому в торці внутрішнього герметичного корпусу з контейнером, який містить апаратуру, встановлено реактивний двигун, що має відривний шнур з кільцем, виведений до торця зовнішнього корпусу пристрою, а на бічній поверхні зовнішнього корпусу встановлено індикатор стану зарядження акумулятора, рознімач його можливого підзарядження та перемикач часу роботи реактивного двигуна пристрою, при цьому корпус реактивного двигуна відокремлено від контейнера з апаратурою поршнем, що має захист від порохових газів та гумовий демпфер, а між поршнем та контейнером з апаратурою розташовано вмикач живлення струмом апаратури та відривний розмикач кабелю підзарядки акумулятора. UA 109747 U (12) UA 109747 U UA 109747 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів та пристроїв ведення швидкісної тактичної повітряної розвідки та забезпечення окремих військових підрозділів або цивільних рятувальників необхідною розвідувальною фото- або відеоінформацією з висоти у реальному часі під час проведення більшості тактичних операцій, особливо таких, як вихід з оточення та ведення бойових дій в оточенні, пересування військової техніки на закритій місцевості в зоні бойових дій, при раптовому артобстрілі, веденні повітряної розвідки в глибокому тилу супротивника та ведення бойових дій в межах населених пунктів і т.п. Відомий засіб швидкісної повітряної розвідки, що полягає у розміщенні в корпусах снарядів, керованих або некерованих ракет, що вистрілюються з гармат або запускаються з окремих пристроїв, фото- або відеосистеми з можливістю швидкісного повітряного знімання під час польоту та передавання інформації на наземні комп'ютери, які її приймають та здійснюють оброблення інформації, що передається, для отримування зображення позиційного району бойових дій з висоти (патент РФ № 2395782, МПК F41H13/00). Недоліками розміщення системи ведення повітряної розвідки в корпусі снаряда або керованій чи некерованій ракети є великі навантаження на апаратуру системи фото- або відеознімання під час пострілу, польоту снаряда з швидкісним обертанням та вкрай обмежений час повітряного знімання (5-8 с), під час якої складно отримати якісне та фіксоване зображення без додаткового електроннообчислювального обладнання, крім того необхідність залучення різноманітних зразків військової техніки для відстрілу або запуску розвідувального снаряда або ракети, що спричиняє ускладнення при використанні цього засобу повітряної розвідки в умовах проведення більшості тактичних військових операцій, коли потрібно миттєве отримування повітряної фото- або відеоінформації в реальному часі. Відомий також розвідувальний боєприпас системи повітряної розвідки, який відстрілюють у повітря з міномета, який містить корпус боєприпасу в якому розташовано дистанційно ініціюючий пристрій та примикаючий до нього пороховий заряд, що спрацьовує від нього та руйнує корпус боєприпасу на необхідній висоті, також герметичний контейнер, що примикає до порохового заряду, у корпусі якого розміщена апаратура фото- або відеознімання, передавач з антеною для передавання розвідувальної відеоінформації на наземний пульт їх відображення та блок живлення електричним струмом апаратури фото, або відеознімання та передавача, який виконано у вигляді піротехнічного джерела струму, парашута, скріпленого з контейнером та розміщеного в головній частині боєприпасу (патент РФ № 2506532, МПК F42B30/00, F42B25/00, F42B12/36). Недоліками наведеного вище боєприпасу повітряної розвідки є необхідність використання спеціальної військової зброї, у цьому випадку міномета, для запуску розвідувального боєприпасу, що робить неможливим використання цього засобу повітряної розвідки під час проведення окремих локальних операцій піхоти, наявність часу затримки від початку запалення електролітів до отримання необхідного струму від піротехнічного джерела, можливість течії електроліту та виділення підвищеного тепла газів від хімічної реакції під час роботи піротехнічного джерела струму, які заважають якісній роботі апаратури повітряної розвідки. Найближчим за технічним рішенням до запропонованого авторами пристрою є розроблена в США компанією "Martin Electronics" система Huntir з боєприпасом Μ1070 Huntir ("Зарубежное военное обозрение"), 2011 г. - 4. - стр. 52). В системі Huntir боєприпас є зовнішнім корпусом, в якому розташовано герметичний контейнер з апаратурою повітряної розвідки, фото- або відеознімання. Боєприпас Huntir відстрілюють в ручних окремих або піддульних гранатометів типу М79 та М203 зі швидкістю біля 100-110 м/с у повітря на необхідну висоту. На цій висоті з герметичного контейнера скидається передня кришка та викидається парашут, що забезпечує йому повільне зниження. Під час знищення контейнера проводиться фото- або відеознімання місцевості за допомогою камери, що знаходиться у контейнері з передаванням зображення на польовий міні-комп'ютер в реальному часі. З описування роботи прототипу з'ясовано, що герметичний контейнер боєприпасу, який відстрілюється, містить у собі такі складові частини: фото- або відеознімальна камера, що розташована в нижній частині контейнера, під кришкою, що відкидається, передавач з антеною, який передає інформацію з фотоапарата або відеокамери на польовий мінікомп'ютер, блок живлення камери та передавача що складається з одного або декількох акумуляторів, пристрій для скидання передньої кришки контейнера та відкидання парашута, пристрій підключення, блок живлення до камери та передавача. Недоліками наведеного вище розвідувального боєприпасу Huntir є необхідність долучення додаткового пускового пристрою для запуску системи у повітря - ручного окремого або піддульного гранатомета стрілецької зброї, а також обмежений строк дії акумуляторів блока живлення фото- або відеокамери та передавача у результаті їх розряджання внаслідок 1 UA 109747 U 5 10 15 20 25 30 35 40 45 50 55 60 складського збереження, відсутність можливості контролю за станом їх заряджання та можливості здійснювання їх підзаряджування в польових умовах, крім того, конструкція розвідувального боєприпасу Huntir не дозволяє регулювати висоту та відстань польоту контейнера з апаратурою повітряної розвідки, та не забезпечує надійного захисту відеоінформації, що передається, від радіоелектронних перешкод систем ППО супротивника. Технічна задача, яка вирішується заявленою корисною моделлю, полягає у забезпеченні зручності запуску у повітря системи повітряної розвідки без застосування будь-яких додаткових пристроїв або систем озброєнь, можливості регулювання висоти та відстані виведення системи повітряної розвідки, забезпеченні надійної роботи акумуляторів після тривалого строку їх зберігання та забезпеченні можливості дублювального накопичування відеоінформації, що передається, на внутрішній магнітний накопичувач для захисту відеоінформації від радіоелектронних перешкод систем ППО супротивника. Суть запропонованої корисної моделі полягає в тому, що для забезпечення запуску та роботи тактичного реактивного пристрою ведення повітряної розвідки не потрібно задіювати додатковий прилад або засіб, запуск у повітря пристрою з контейнером, що містить апаратуру повітряного фото- або відеознімання, здійснюється шляхом утримування пристрою в руках, до того ж контейнер з апаратурою фото- або відеознімання знаходиться в герметичному корпусі пристрою, який, у свою чергу, розташовано в зовнішньому корпусі що виконує функції пускової труби, а в торці герметичного корпусу з контейнером встановлено пороховий реактивний двигун з конструктивною можливістю дистанційного коригування часу його роботи для забезпечування виведення контейнера з апаратурою повітряної розвідки на різні висоти та відстані, при цьому реактивний двигун починає діяти за допомогою відривного шнура, виведеного до торця зовнішнього корпусу, що виконує функції пускової труби, крім того, в герметичному корпусі реактивний двигун відокремлено від контейнера з апаратурою фото- або відеознімання поршнем, що містить ущільнення від порохових газів та гумовий демпфер, а між поршнем та контейнером з апаратурою розташовано вмикач живлення апаратури фото- або відеознімання та відривний рознімач кабелю підзаряджання акумуляторної батареї пристрою, який герметично виводиться на бічну поверхню зовнішньої пускової труби, де встановлено індикатор стану заряджання акумуляторної батареї, рознімач для підключення підзаряджального пристрою та перемикач коригування часу роботи реактивного двигуна пристрою, при цьому передавач системи повітряної розвідки, який розташовано у контейнері з апаратурою, додатково обладнано дублювальним пристроєм у вигляді магнітного накопичувача фото- або відеоінформації, що передається. Наведені вище ознаки тактичного реактивного пристрою ведення повітряної розвідки забезпечують зручність його використання та запуск контейнера з апаратурою фото- або відеознімання на необхідну висоту у повітря без додаткового обладнання при забезпеченні можливості регулювання висоти та відстані виведення контейнера з апаратурою повітряної розвідки, можливість контролю заряджання акумулятора та його підзаряджання у разі потреби для забезпечення використання пристрою протягом тривалого часу, проведення швидкісної тактичної повітряної розвідки з можливістю отримання відеосигналу як на польовий мінікомп'ютер, так і на дублювальний магнітний накопичувач інформації, що передається. Креслення, що пояснюють роботу тактичного реактивного пристрою ведення повітряної розвідки: Фіг. 1 - переріз пристрою ведення повітряної розвідки; Фіг. 2 - переріз корпусу пристрою з контейнером, що містить апаратуру повітряної розвідки. Тактичний реактивний пристрій ведення повітряної розвідки складається із зовнішнього корпусу, що виконує функції пускової труби 1 з торцевою кришкою 2, та різьбовою торцевою кришкою 3. Всередині пускової труби 1 розташовано герметичний корпус пристрою 4, в торцевій частині якого встановлено, пороховий реактивний двигун 5, поршень 6, на корпусі якого встановлено ущільнення від порохових газів 7, пороховий заряд виштовхування поршня 8, демпфер 9, герметичний контейнер 10, в якому розміщено фото- або відеокамера 11, акумуляторна батарея 12, передавач з антеною та магнітним накопичувачем інформації, що передається 13. Поршень 6, що впирається в корпус 4 через демпфер 9, виготовлено таким чином, щоб об'єктив 14 фото- або відеокамери 11 було розташовано всередині поршня з необхідними проміжками що запобігає можливому пошкодженню об'єктива камери. Апаратуру, що розташовано в контейнері 10, встановлено з використанням гумових протиударних прокладок 15. Між демпфером 9 та поршнем 6 розташовано вмикач 16 живлення фото- або відеокамери 11, а між поршнем та пороховим реактивним двигуном 5 розташовано відривний рознімач 17 кабелю 18 підзаряджання акумуляторної батареї 12. Кабель 18 герметично проходить крізь отвір у поршні 6 та виводиться на бічну поверхню пускової труби, де 2 UA 109747 U 5 10 15 20 25 30 35 встановлено рознімач 19 для підключення зарядного пристрою, індикатор 20 стану зарядження акумуляторної батареї 12 та перемикач 21 часу роботи реактивного двигуна 5. У передній частині корпусу 4 вкладено парашут 22, стропи якого прикріплено до контейнера 10, попереду на корпусі встановлено обтічник 23. Позаду корпусу 4 герметично виведено відривний шнур 24 теркового пристрою 25, призначеного для запалювання порохового реактивного двигуна 5. Використання тактичного реактивного пристрою ведення повітряної розвідки відбувається таким чином. Під час підготування до застосування тактичного реактивного пристрою ведення повітряної розвідки перевіряють стан заряджання акумуляторної батареї 12 за допомогою індикатора 20. У разі потреби використовують рознімач 19 і здійснюють підзаряджання акумуляторної батареї 12 за допомогою зарядного пристрою. Безпосередньо перед застосуванням тактичного реактивного пристрою ведення повітряної розвідки з метою отримання розвідувальної фотоабо відеоінформації з повітря, за допомогою регулятора 21 виставляють потрібний час роботи реактивного двигуна 5 пристрою, задаючи тим самим необхідну висоту та відстань виведення контейнера 10 з апаратурою фото- або відеознімання, далі відкручують різьбову кришку 3 труби 1, звільняють доступ до відривного запускаючого шнура 24. Зовнішній корпус пристрою утримують вертикально в руці або під необхідним кутом кришкою 2 вгору. Другою рукою різко тягнуть за відривний шнур 24 теркового пристрою 25, що запускає пороховий реактивний двигун 5, за допомогою якого внутрішній корпус 4 пристрою вилітає з пускової труби на необхідну висоту та відстань. Після закінчення роботи реактивного двигуна 5 запалюється пороховий заряд 8, за допомогою якого починає рухатися поршень 6, що через гумовий демпфер 9, який зменшує ударні навантаження на фото- або відеокамеру 11, та передавач 13 з антеною та магнітним накопичувачем інформації, що передається, викидає контейнер 10 з апаратурою та парашутом 22 з корпусу 4, та відкидає при цьому обтічник 23. Під час пересування поршня 6 починає діяти вмикач 16 живлення фото- або відеокамери 11 та передавача 13 з антеною та магнітним накопичувачем інформації, що передається, і роз'єднується відривний розмикач 17 кабелю 18 підзаряджання акумуляторної батареї 12. Під дією напору повітря парашут розкривається і фото- або відеокамера 10 починає передавати розвідувальну інформацію на польовий міні-комп'ютер військового підрозділу. Таким чином, запропонована корисна модель реактивний пристрій ведення повітряної розвідки за рахунок використання в її конструкції нових технічних рішень дозволяє забезпечувати зручність запуску контейнера з апаратурою повітряної розвідки на необхідну висоту та відстань однією людиною, тримаючи пристрій в руках, без застосування додаткового запускаючого обладнання, при цьому забезпечена можливість регулювання висоти та відстані виведення системи повітряної розвідки, забезпечена можливість одночасного отримування як тактичної відеоінформації, яка передається, так і дублювальної інформації від магнітного накопичувача нформації, що дозволяє захистити відеоінформацію від радіоелектронних перешкод систем ППО супротивника, забезпечена можливість контролю та підзаряджання акумуляторів для їх можливого використання впродовж тривалого часу зберігання. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Тактичний реактивний пристрій ведення повітряної розвідки, що містить корпус, в якому розміщено контейнер з апаратурою фото- або відеознімання, передавач з антеною для передач результатів роботи апаратури на наземний пульт їх відображення в реальному часі, акумулятор живлення електричним струмом апаратури фото- або відеознімання та передавача з антеною, парашут, скріплений з контейнером та вкладений в головній частині корпусу, який відрізняється тим, що в корпусі тактичного реактивного пристрою ведення повітряної розвідки розміщено герметичний внутрішній корпус, в якому встановлено контейнер з апаратурою фотоабо відеознімання, передавач розвідувальної інформації з магнітним накопичувачем для дублювання інформації, що передається, систему акумуляторного живлення, при цьому в торці внутрішнього герметичного корпусу з контейнером, який містить апаратуру, встановлено реактивний двигун, що має відривний шнур з кільцем, виведений до торця зовнішнього корпусу пристрою, а на бічній поверхні зовнішнього корпусу встановлено індикатор стану зарядження акумулятора, рознімач його можливого підзарядження та перемикач часу роботи реактивного двигуна пристрою, при цьому корпус реактивного двигуна відокремлено від контейнера з апаратурою поршнем, що має захист від порохових газів та гумовий демпфер, а між поршнем та контейнером з апаратурою розташовано вмикач живлення струмом апаратури та відривний розмикач кабелю підзарядки акумулятора. 3 UA 109747 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
