Спосіб ведення повітряної розвідки за допомогою пілотованих літаків-розвідників

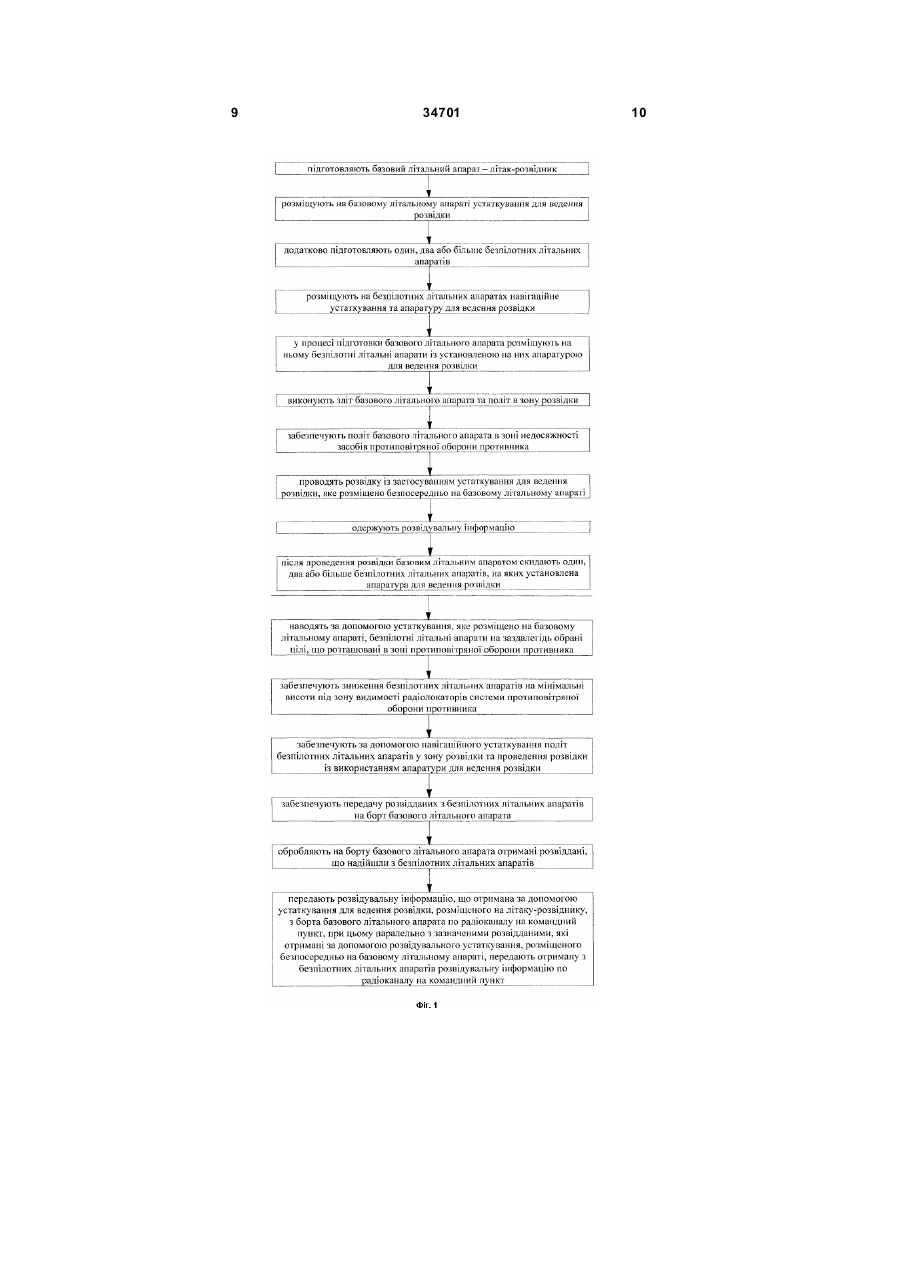

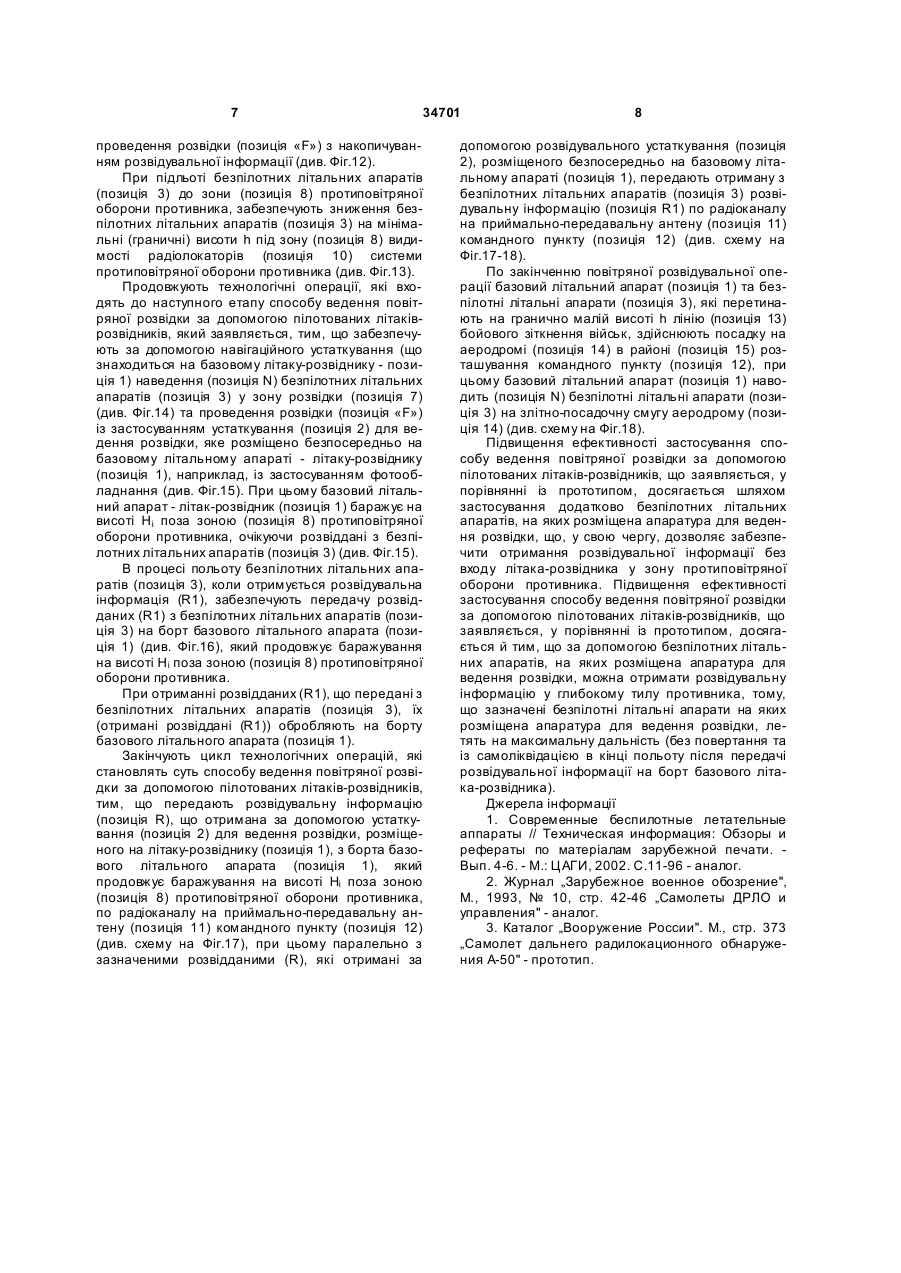

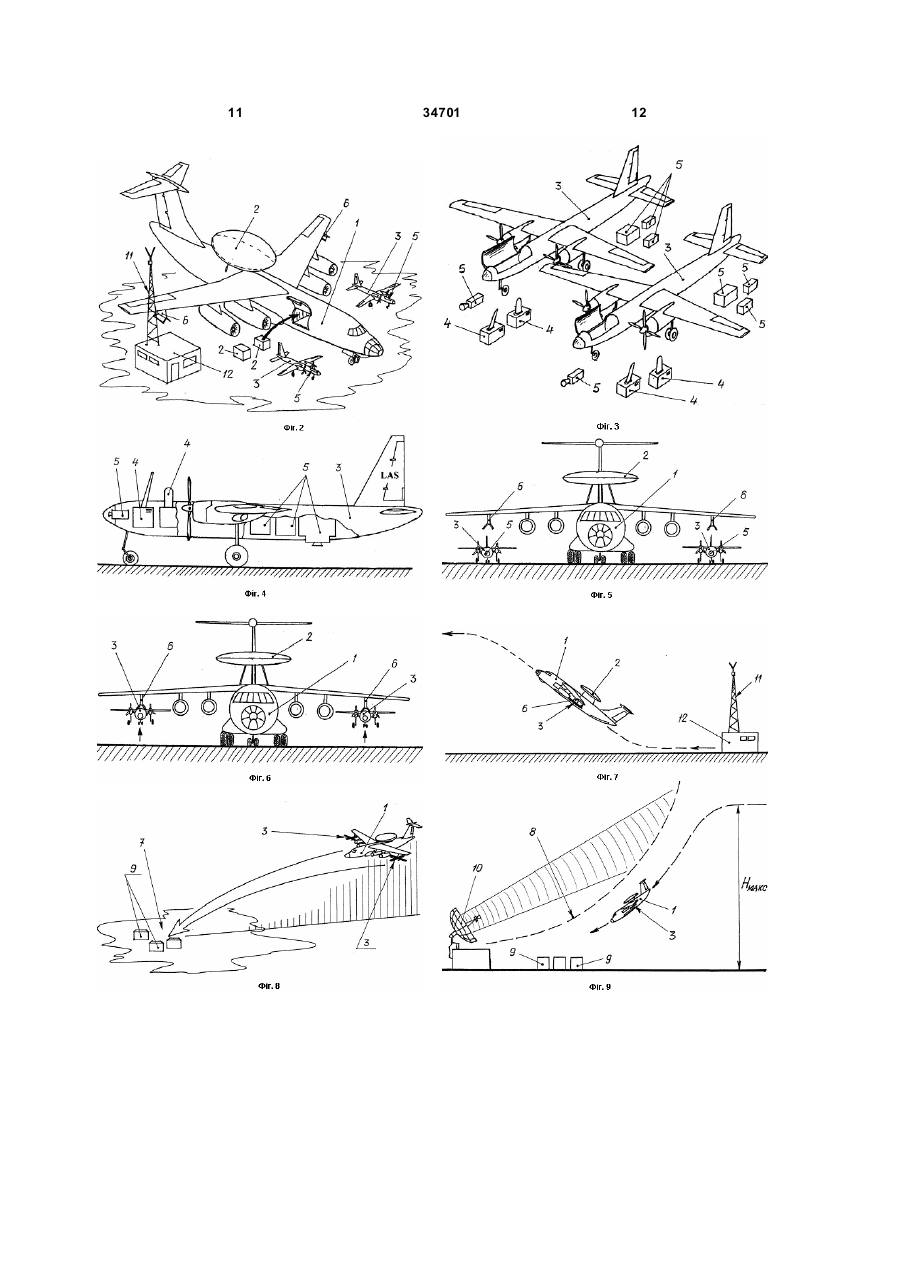

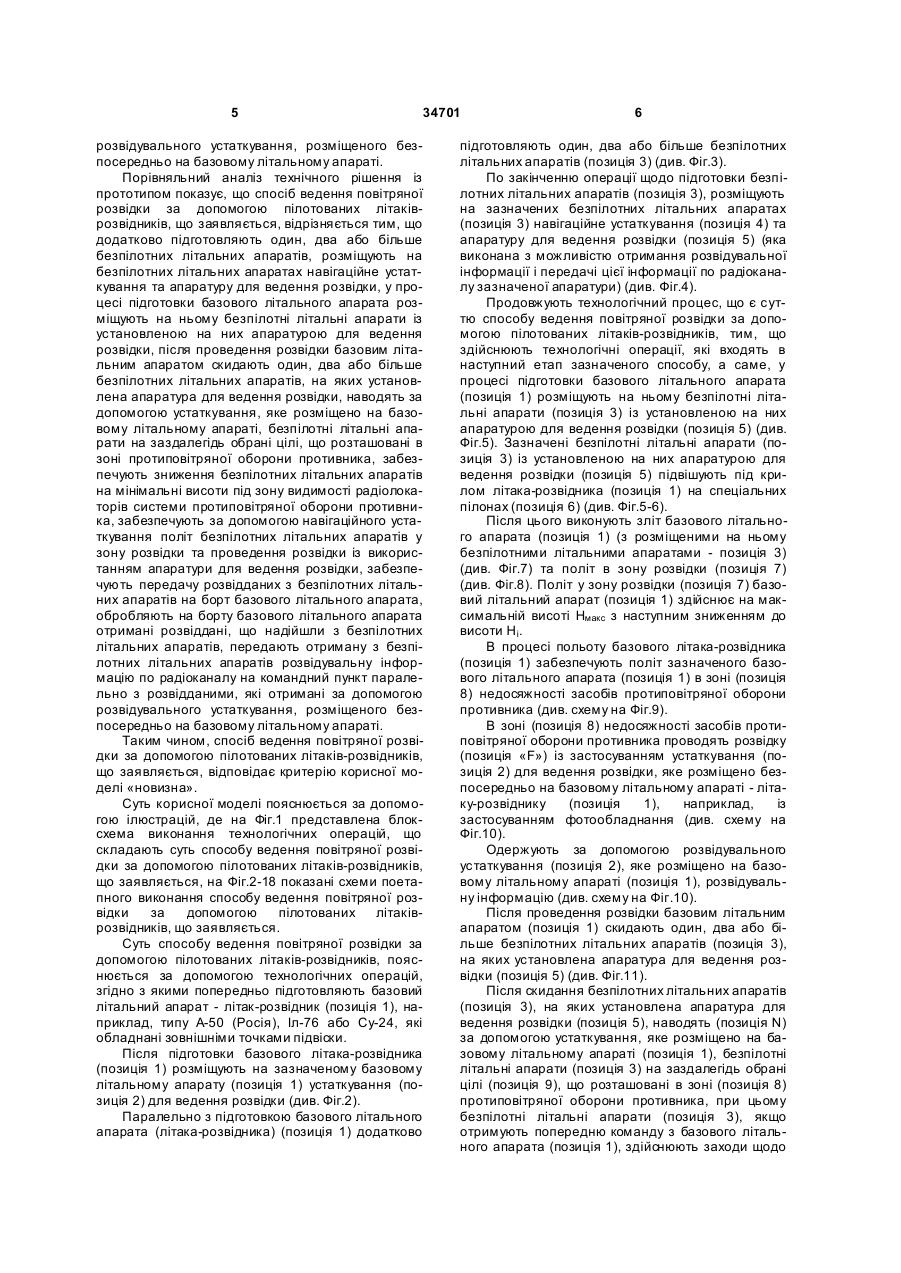

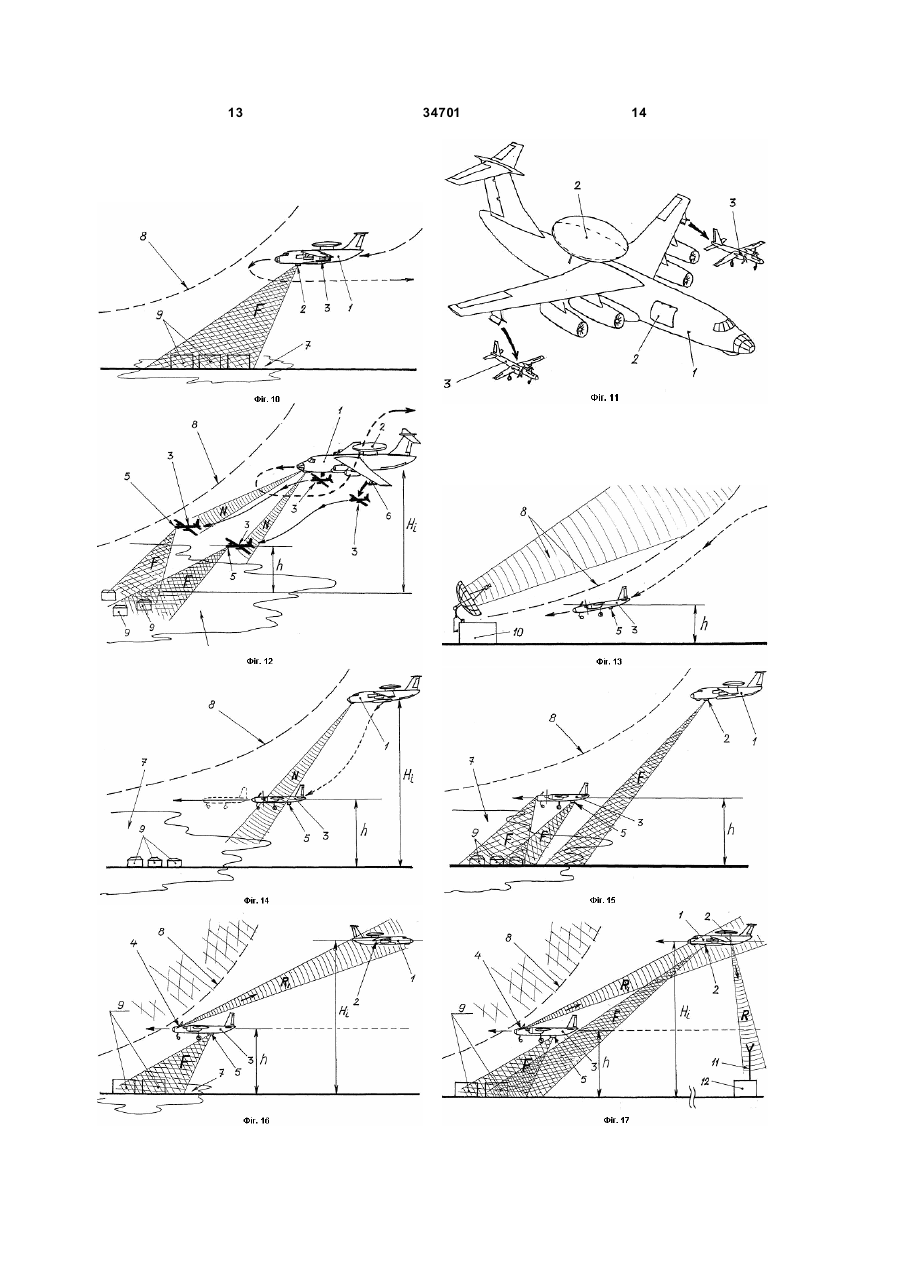

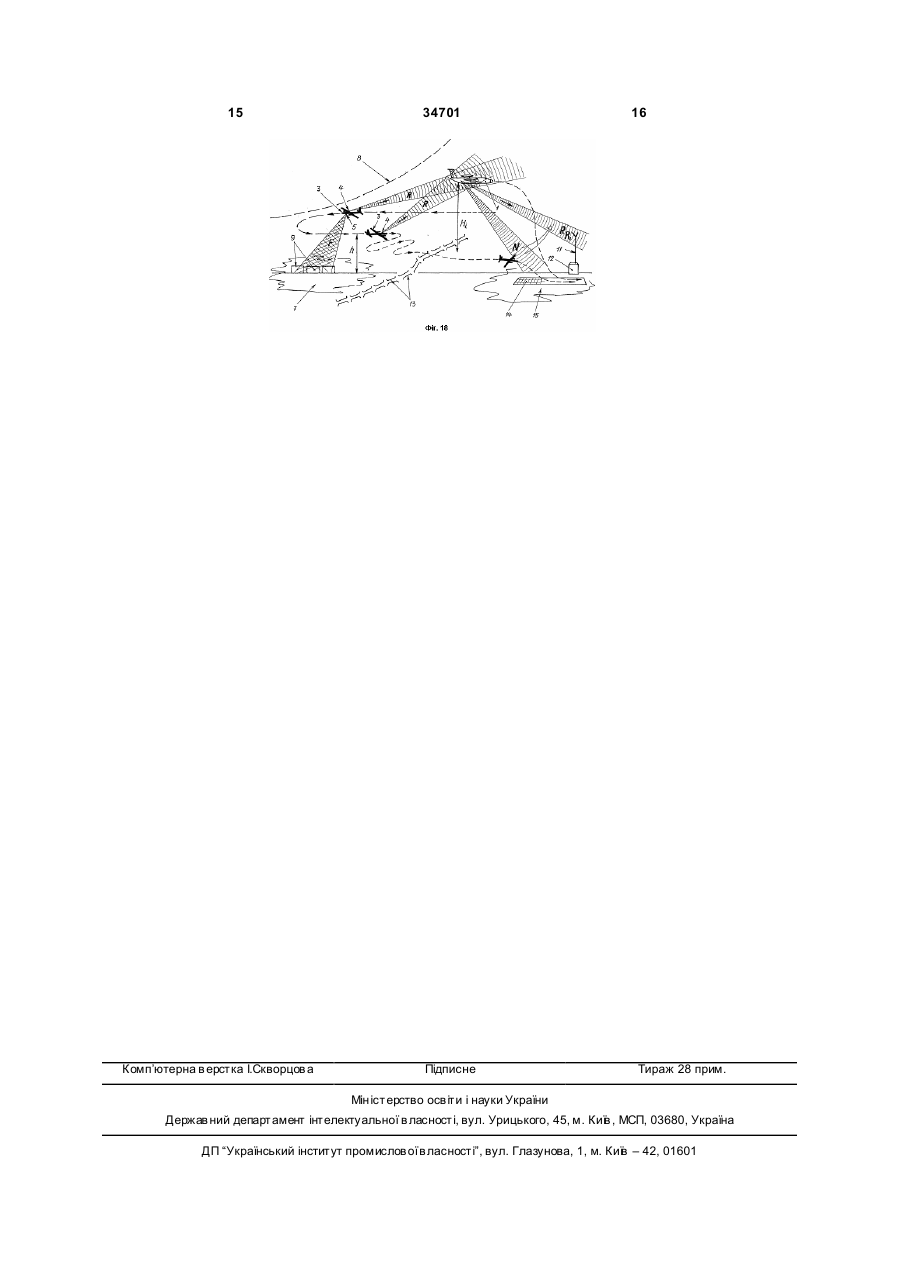

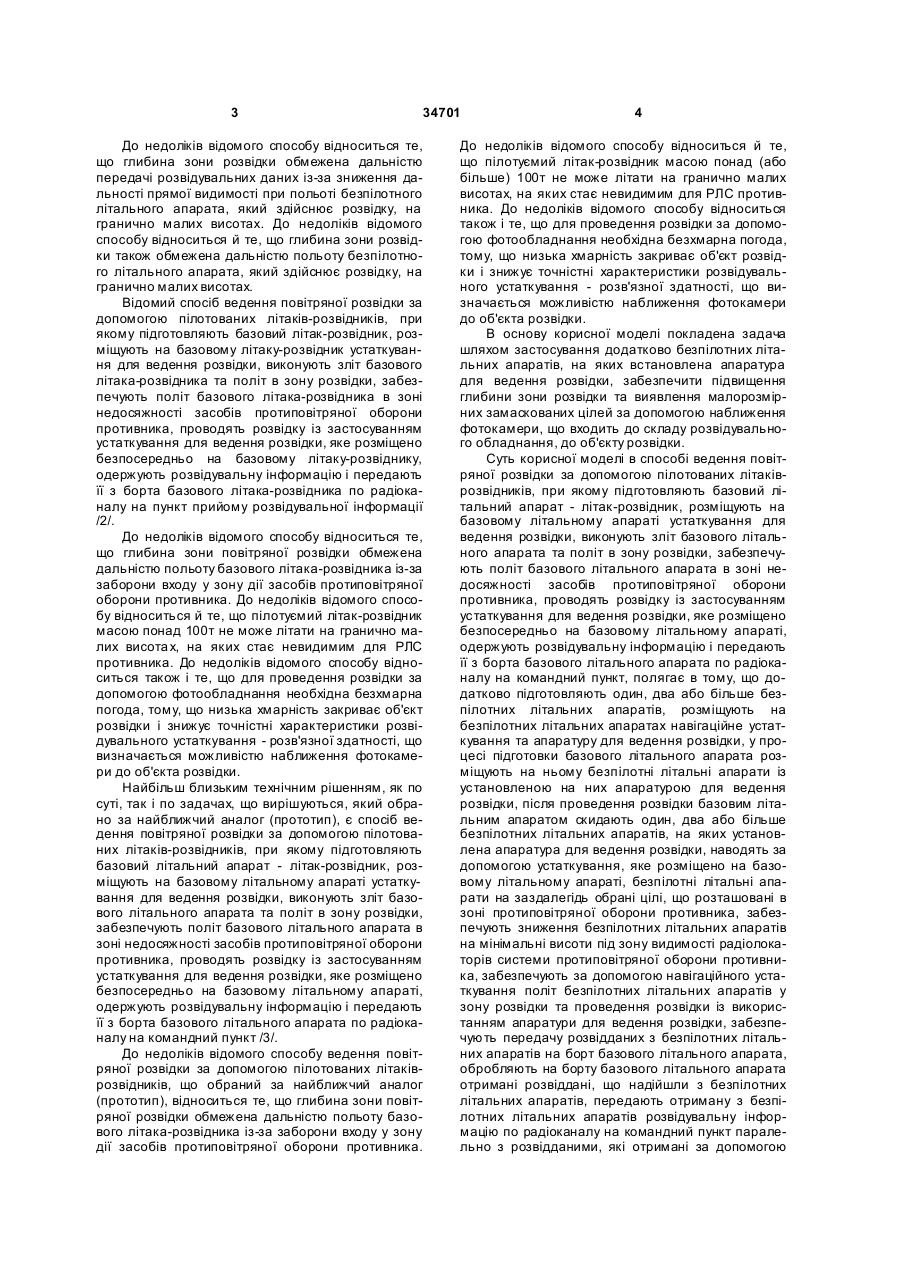

Спосіб ведення повітряної розвідки за допомогою пілотованих літаків-розвідників, при якому підготовляють базовий літальний апарат - літакрозвідник, розміщують на базовому літальному апараті устатк ування для ведення розвідки, виконують зліт базового літального апарата та політ в зону розвідки, забезпечують політ базового літального апарата в зоні недосяжності засобів протиповітряної оборони противника, проводять розвідку із застосуванням устаткування для ведення розвідки, яке розміщено безпосередньо на базовому літальному апараті, одержують розвідувальну інформацію і передають її з борту базового літального апарата по радіоканалу на командний пункт, який відрізняється тим, що додатково підготовляють один, два або більше безпілотних літальних апаратів, розміщують на безпілотних лі U (54) СПОСІБ РОЗВІДНИКІВ ДО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ (13) ДЕРЖАВНИЙ Д ЕПАРТАМЕНТ ІНТЕЛ ЕКТУАЛЬНОЇ ВЛАСНОСТІ в идається під в ідпов ідальність в ласника патенту 34701 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ 3 34701 До недоліків відомого способу відноситься те, що глибина зони розвідки обмежена дальністю передачі розвідувальних даних із-за зниження дальності прямої видимості при польоті безпілотного літального апарата, який здійснює розвідку, на гранично малих висотах. До недоліків відомого способу відноситься й те, що глибина зони розвідки також обмежена дальністю польоту безпілотного літального апарата, який здійснює розвідку, на гранично малих висотах. Відомий спосіб ведення повітряної розвідки за допомогою пілотованих літаків-розвідників, при якому підготовляють базовий літак-розвідник, розміщують на базовому літаку-розвідник устаткування для ведення розвідки, виконують зліт базового літака-розвідника та політ в зону розвідки, забезпечують політ базового літака-розвідника в зоні недосяжності засобів протиповітряної оборони противника, проводять розвідку із застосуванням устаткування для ведення розвідки, яке розміщено безпосередньо на базовому літаку-розвіднику, одержують розвідувальну інформацію і передають її з борта базового літака-розвідника по радіоканалу на пункт прийому розвідувальної інформації /2/. До недоліків відомого способу відноситься те, що глибина зони повітряної розвідки обмежена дальністю польоту базового літака-розвідника із-за заборони входу у зону дії засобів протиповітряної оборони противника. До недоліків відомого способу відноситься й те, що пілотуємий літак-розвідник масою понад 100т не може літати на гранично малих висота х, на яких стає невидимим для PЛС противника. До недоліків відомого способу відноситься також і те, що для проведення розвідки за допомогою фотообладнання необхідна безхмарна погода, тому, що низька хмарність закриває об'єкт розвідки і знижує точністні характеристики розвідувального устаткування - розв'язної здатності, що визначається можливістю наближення фотокамери до об'єкта розвідки. Найбільш близьким технічним рішенням, як по суті, так і по задачах, що вирішуються, який обрано за найближчий аналог (прототип), є спосіб ведення повітряної розвідки за допомогою пілотованих літаків-розвідників, при якому підготовляють базовий літальний апарат - літак-розвідник, розміщують на базовому літальному апараті устаткування для ведення розвідки, виконують зліт базового літального апарата та політ в зону розвідки, забезпечують політ базового літального апарата в зоні недосяжності засобів протиповітряної оборони противника, проводять розвідку із застосуванням устаткування для ведення розвідки, яке розміщено безпосередньо на базовому літальному апараті, одержують розвідувальну інформацію і передають її з борта базового літального апарата по радіоканалу на командний пункт /3/. До недоліків відомого способу ведення повітряної розвідки за допомогою пілотованих літаківрозвідників, що обраний за найближчий аналог (прототип), відноситься те, що глибина зони повітряної розвідки обмежена дальністю польоту базового літака-розвідника із-за заборони входу у зону дії засобів протиповітряної оборони противника. 4 До недоліків відомого способу відноситься й те, що пілотуємий літак-розвідник масою понад (або більше) 100т не може літати на гранично малих висотах, на яких стає невидимим для РЛС противника. До недоліків відомого способу відноситься також і те, що для проведення розвідки за допомогою фотообладнання необхідна безхмарна погода, тому, що низька хмарність закриває об'єкт розвідки і знижує точністні характеристики розвідувальногоустаткування - розв'язної здатності, що визначається можливістю наближення фотокамери до об'єкта розвідки. В основу корисної моделі покладена задача шляхом застосування додатково безпілотних літальних апаратів, на яких встановлена апаратура для ведення розвідки, забезпечити підвищення глибини зони розвідки та виявлення малорозмірних замаскованих цілей за допомогою наближення фотокамери, що входить до складу розвідувального обладнання, до об'єкту розвідки. Суть корисної моделі в способі ведення повітряної розвідки за допомогою пілотованих літаківрозвідників, при якому підготовляють базовий літальний апарат - літак-розвідник, розміщують на базовому літальному апараті устаткування для ведення розвідки, виконують зліт базового літального апарата та політ в зону розвідки, забезпечують політ базового літального апарата в зоні недосяжності засобів протиповітряної оборони противника, проводять розвідку із застосуванням устаткування для ведення розвідки, яке розміщено безпосередньо на базовому літальному апараті, одержують розвідувальну інформацію і передають її з борта базового літального апарата по радіоканалу на командний пункт, полягає в тому, що додатково підготовляють один, два або більше безпілотних літальних апаратів, розміщують на безпілотних літальних апаратах навігаційне устаткування та апаратуру для ведення розвідки, у процесі підготовки базового літального апарата розміщують на ньому безпілотні літальні апарати із установленою на них апаратурою для ведення розвідки, після проведення розвідки базовим літальним апаратом скидають один, два або більше безпілотних літальних апаратів, на яких установлена апаратура для ведення розвідки, наводять за допомогою устаткування, яке розміщено на базовому літальному апараті, безпілотні літальні апарати на заздалегідь обрані цілі, що розташовані в зоні протиповітряної оборони противника, забезпечують зниження безпілотних літальних апаратів на мінімальні висоти під зону видимості радіолокаторів системи протиповітряної оборони противника, забезпечують за допомогою навігаційного устаткування політ безпілотних літальних апаратів у зону розвідки та проведення розвідки із використанням апаратури для ведення розвідки, забезпечують передачу розвідданих з безпілотних літальних апаратів на борт базового літального апарата, обробляють на борту базового літального апарата отримані розвіддані, що надійшли з безпілотних літальних апаратів, передають отриману з безпілотних літальних апаратів розвідувальну інформацію по радіоканалу на командний пункт паралельно з розвідданими, які отримані за допомогою 5 34701 розвідувального устаткування, розміщеного безпосередньо на базовому літальному апараті. Порівняльний аналіз технічного рішення із прототипом показує, що спосіб ведення повітряної розвідки за допомогою пілотованих літаківрозвідників, що заявляється, відрізняється тим, що додатково підготовляють один, два або більше безпілотних літальних апаратів, розміщують на безпілотних літальних апаратах навігаційне устаткування та апаратуру для ведення розвідки, у процесі підготовки базового літального апарата розміщують на ньому безпілотні літальні апарати із установленою на них апаратурою для ведення розвідки, після проведення розвідки базовим літальним апаратом скидають один, два або більше безпілотних літальних апаратів, на яких установлена апаратура для ведення розвідки, наводять за допомогою устаткування, яке розміщено на базовому літальному апараті, безпілотні літальні апарати на заздалегідь обрані цілі, що розташовані в зоні протиповітряної оборони противника, забезпечують зниження безпілотних літальних апаратів на мінімальні висоти під зону видимості радіолокаторів системи протиповітряної оборони противника, забезпечують за допомогою навігаційного устаткування політ безпілотних літальних апаратів у зону розвідки та проведення розвідки із використанням апаратури для ведення розвідки, забезпечують передачу розвідданих з безпілотних літальних апаратів на борт базового літального апарата, обробляють на борту базового літального апарата отримані розвіддані, що надійшли з безпілотних літальних апаратів, передають отриману з безпілотних літальних апаратів розвідувальну інформацію по радіоканалу на командний пункт паралельно з розвідданими, які отримані за допомогою розвідувального устаткування, розміщеного безпосередньо на базовому літальному апараті. Таким чином, спосіб ведення повітряної розвідки за допомогою пілотованих літаків-розвідників, що заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг.1 представлена блоксхема виконання технологічних операцій, що складають суть способу ведення повітряної розвідки за допомогою пілотованих літаків-розвідників, що заявляється, на Фіг.2-18 показані схеми поетапного виконання способу ведення повітряної розвідки за допомогою пілотованих літаківрозвідників, що заявляється. Суть способу ведення повітряної розвідки за допомогою пілотованих літаків-розвідників, пояснюється за допомогою технологічних операцій, згідно з якими попередньо підготовляють базовий літальний апарат - літак-розвідник (позиція 1), наприклад, типу А-50 (Росія), Іл-76 або Су-24, які обладнані зовнішніми точками підвіски. Після підготовки базового літака-розвідника (позиція 1) розміщують на зазначеному базовому літальному апарату (позиція 1) устаткування (позиція 2) для ведення розвідки (див. Фіг.2). Паралельно з підготовкою базового літального апарата (літака-розвідника) (позиція 1) додатково 6 підготовляють один, два або більше безпілотних літальних апаратів (позиція 3) (див. Фіг.3). По закінченню операції щодо підготовки безпілотних літальних апаратів (позиція 3), розміщують на зазначених безпілотних літальних апаратах (позиція 3) навігаційне устаткування (позиція 4) та апаратуру для ведення розвідки (позиція 5) (яка виконана з можливістю отримання розвідувальної інформації і передачі цієї інформації по радіоканалу зазначеної апаратури) (див. Фіг.4). Продовжують технологічний процес, що є суттю способу ведення повітряної розвідки за допомогою пілотованих літаків-розвідників, тим, що здійснюють технологічні операції, які входять в наступний етап зазначеного способу, а саме, у процесі підготовки базового літального апарата (позиція 1) розміщують на ньому безпілотні літальні апарати (позиція 3) із установленою на них апаратурою для ведення розвідки (позиція 5) (див. Фіг.5). Зазначені безпілотні літальні апарати (позиція 3) із установленою на них апаратурою для ведення розвідки (позиція 5) підвішують під крилом літака-розвідника (позиція 1) на спеціальних пілонах (позиція 6) (див. Фіг.5-6). Після цього виконують зліт базового літального апарата (позиція 1) (з розміщеними на ньому безпілотними літальними апаратами - позиція 3) (див. Фіг.7) та політ в зону розвідки (позиція 7) (див. Фіг.8). Політ у зону розвідки (позиція 7) базовий літальний апарат (позиція 1) здійснює на максимальній висоті Нмакс з наступним зниженням до висоти Hі. В процесі польоту базового літака-розвідника (позиція 1) забезпечують політ зазначеного базового літального апарата (позиція 1) в зоні (позиція 8) недосяжності засобів протиповітряної оборони противника (див. схему на Фіг.9). В зоні (позиція 8) недосяжності засобів протиповітряної оборони противника проводять розвідку (позиція «F») із застосуванням устаткування (позиція 2) для ведення розвідки, яке розміщено безпосередньо на базовому літальному апараті - літаку-розвіднику (позиція 1), наприклад, із застосуванням фотообладнання (див. схему на Фіг.10). Одержують за допомогою розвідувального устаткування (позиція 2), яке розміщено на базовому літальному апараті (позиція 1), розвідувальну інформацію (див. схему на Фіг.10). Після проведення розвідки базовим літальним апаратом (позиція 1) скидають один, два або більше безпілотних літальних апаратів (позиція 3), на яких установлена апаратура для ведення розвідки (позиція 5) (див. Фіг.11). Після скидання безпілотних літальних апаратів (позиція 3), на яких установлена апаратура для ведення розвідки (позиція 5), наводять (позиція N) за допомогою устаткування, яке розміщено на базовому літальному апараті (позиція 1), безпілотні літальні апарати (позиція 3) на заздалегідь обрані цілі (позиція 9), що розташовані в зоні (позиція 8) протиповітряної оборони противника, при цьому безпілотні літальні апарати (позиція 3), якщо отримують попередню команду з базового літального апарата (позиція 1), здійснюють заходи щодо 7 34701 проведення розвідки (позиція «F») з накопичуванням розвідувальної інформації (див. Фіг.12). При підльоті безпілотних літальних апаратів (позиція 3) до зони (позиція 8) протиповітряної оборони противника, забезпечують зниження безпілотних літальних апаратів (позиція 3) на мінімальні (граничні) висоти h під зону (позиція 8) видимості радіолокаторів (позиція 10) системи протиповітряної оборони противника (див. Фіг.13). Продовжують технологічні операції, які входять до наступного етапу способу ведення повітряної розвідки за допомогою пілотованих літаківрозвідників, який заявляється, тим, що забезпечують за допомогою навігаційного устаткування (що знаходиться на базовому літаку-розвіднику - позиція 1) наведення (позиція N) безпілотних літальних апаратів (позиція 3) у зону розвідки (позиція 7) (див. Фіг.14) та проведення розвідки (позиція «F») із застосуванням устаткування (позиція 2) для ведення розвідки, яке розміщено безпосередньо на базовому літальному апараті - літаку-розвіднику (позиція 1), наприклад, із застосуванням фотообладнання (див. Фіг.15). При цьому базовий літальний апарат - літак-розвідник (позиція 1) баражує на висоті Hi поза зоною (позиція 8) протиповітряної оборони противника, очікуючи розвіддані з безпілотних літальних апаратів (позиція 3) (див. Фіг.15). В процесі польоту безпілотних літальних апаратів (позиція 3), коли отримується розвідувальна інформація (R1), забезпечують передачу розвідданих (R1) з безпілотних літальних апаратів (позиція 3) на борт базового літального апарата (позиція 1) (див. Фіг.16), який продовжує баражування на висоті Hi поза зоною (позиція 8) протиповітряної оборони противника. При отриманні розвідданих (R1), що передані з безпілотних літальних апаратів (позиція 3), їх (отримані розвіддані (R1)) обробляють на борту базового літального апарата (позиція 1). Закінчують цикл технологічних операцій, які становлять суть способу ведення повітряної розвідки за допомогою пілотованих літаків-розвідників, тим, що передають розвідувальну інформацію (позиція R), що отримана за допомогою устаткування (позиція 2) для ведення розвідки, розміщеного на літаку-розвіднику (позиція 1), з борта базового літального апарата (позиція 1), який продовжує баражування на висоті Hi поза зоною (позиція 8) протиповітряної оборони противника, по радіоканалу на приймально-передавальну антену (позиція 11) командного пункту (позиція 12) (див. схему на Фіг.17), при цьому паралельно з зазначеними розвідданими (R), які отримані за 8 допомогою розвідувального устаткування (позиція 2), розміщеного безпосередньо на базовому літальному апараті (позиція 1), передають отриману з безпілотних літальних апаратів (позиція 3) розвідувальну інформацію (позиція R1) по радіоканалу на приймально-передавальну антену (позиція 11) командного пункту (позиція 12) (див. схему на Фіг.17-18). По закінченню повітряної розвідувальної операції базовий літальний апарат (позиція 1) та безпілотні літальні апарати (позиція 3), які перетинають на гранично малій висоті h лінію (позиція 13) бойового зіткнення військ, здійснюють посадку на аеродромі (позиція 14) в районі (позиція 15) розташування командного пункту (позиція 12), при цьому базовий літальний апарат (позиція 1) наводить (позиція N) безпілотні літальні апарати (позиція 3) на злітно-посадочну смугу аеродрому (позиція 14) (див. схему на Фіг.18). Підвищення ефективності застосування способу ведення повітряної розвідки за допомогою пілотованих літаків-розвідників, що заявляється, у порівнянні із прототипом, досягається шляхом застосування додатково безпілотних літальних апаратів, на яких розміщена апаратура для ведення розвідки, що, у свою чергу, дозволяє забезпечити отримання розвідувальної інформації без входу літака-розвідника у зону протиповітряної оборони противника. Підвищення ефективності застосування способу ведення повітряної розвідки за допомогою пілотованих літаків-розвідників, що заявляється, у порівнянні із прототипом, досягається й тим, що за допомогою безпілотних літальних апаратів, на яких розміщена апаратура для ведення розвідки, можна отримати розвідувальну інформацію у глибокому тилу противника, тому, що зазначені безпілотні літальні апарати на яких розміщена апаратура для ведення розвідки, летять на максимальну дальність (без повертання та із самоліквідацією в кінці польоту після передачі розвідувальної інформації на борт базового літака-розвідника). Джерела інформації 1. Современные беспилотные летательные аппараты // Техническая информация: Обзоры и рефераты по матеріалам зарубежной печати. Вып. 4-6. - M.: ЦАГИ, 2002. С.11-96 - аналог. 2. Журнал „Зарубежное военное обозрение", M., 1993, № 10, стр. 42-46 „Самолеты ДРЛО и управления" - аналог. 3. Каталог „Вооружение России". M., стр. 373 „Самолет дальнего радилокационного обнаружения А-50" - прототип. 9 34701 10 11 34701 12 13 34701 14 15 Комп’ютерна в ерстка І.Скворцов а 34701 Підписне 16 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
