Фіксуючий штифт для ручної вогнепальної зброї

Номер патенту: 109766

Опубліковано: 12.10.2015

Автори: Варибрусов Сергій Тимофійович, Наумов Сергій Миколайович

Завантажити PDF файл.

Формула / Реферат

Фіксуючий штифт для ручної вогнепальної зброї, з механізмом його фіксації, що розташований в одному із вузлів, які з'єднує штифт, який відрізняється тим, що має гвинт з прапорцем, гайку з пазами для стопора, стопор гайки з віссю, фіксатор прапорця і пружину, яка притискає його та стопор гайки у вихідне положення, при цьому люфт в шарнірному з'єднанні вузлів, з'єднаних штифтом, усувається притисненням поверхонь отворів у них, через які проходить штифт, до штифта шляхом розтискання цих вузлів один від одного гвинтом та гайкою, при цьому зусилля затяжки з'єднання регулюється обертанням гайки в ту чи іншу сторону до збігу чергового паза на ній із стопором, що западає в нього, і стопорячи гайку від самовільного обертання.

Текст

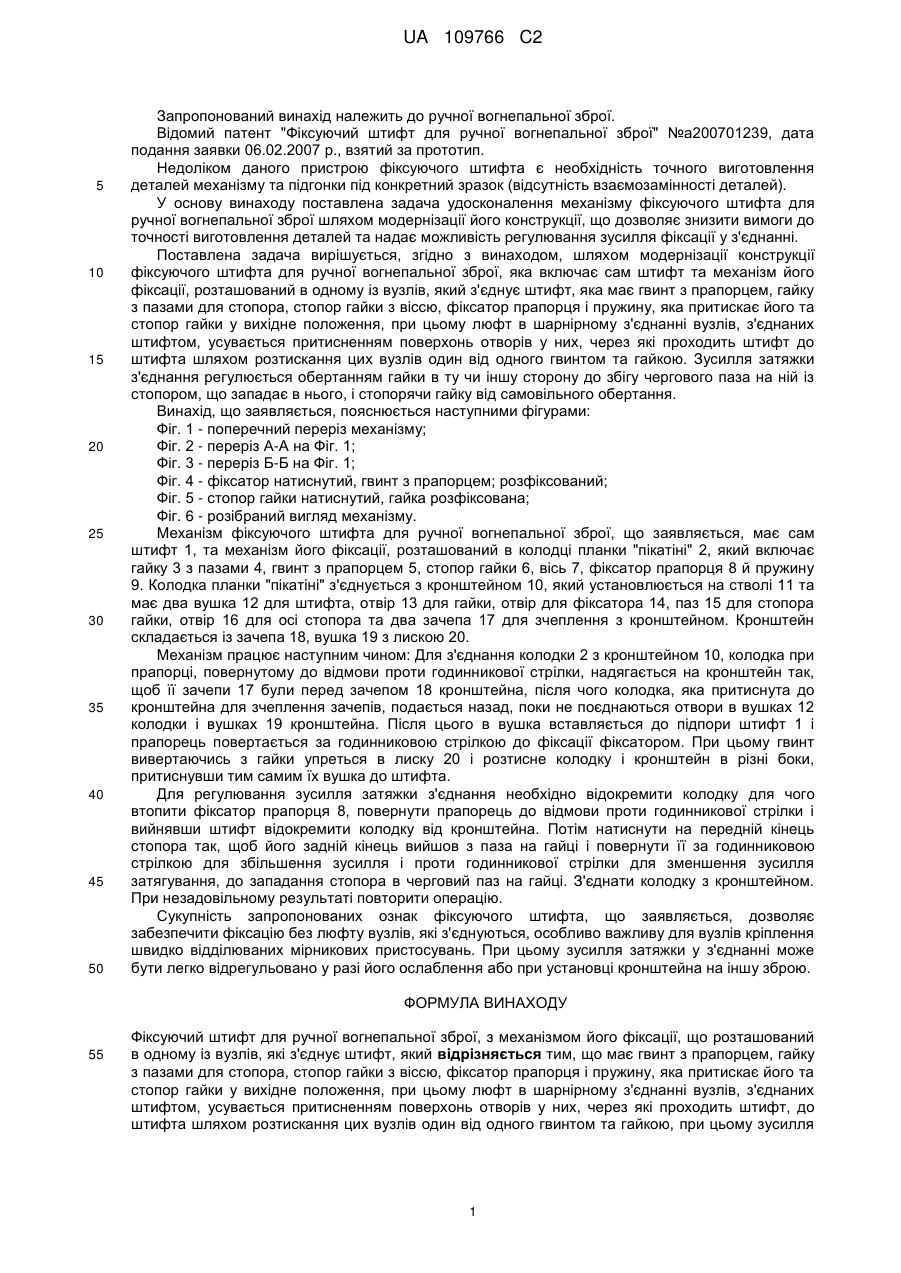

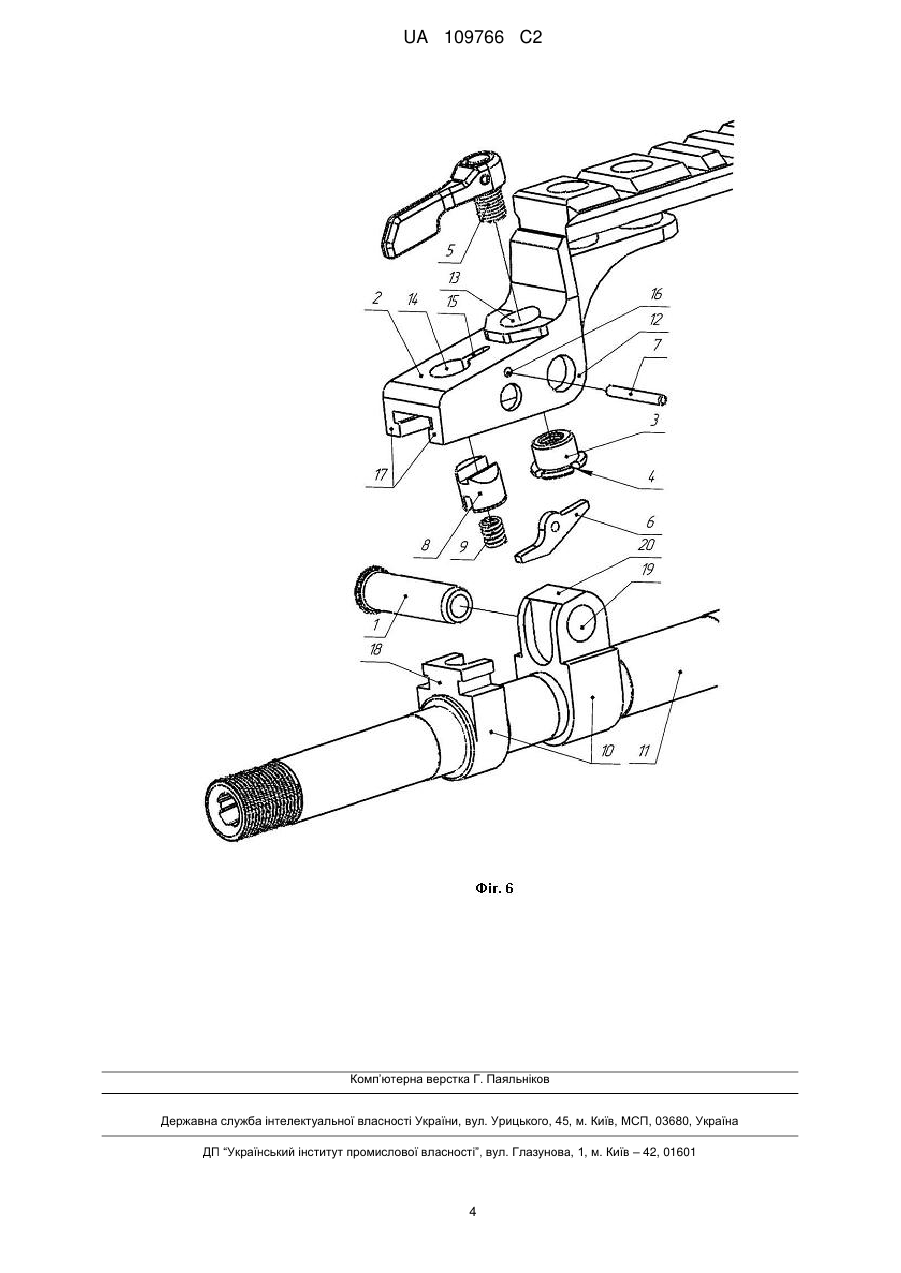

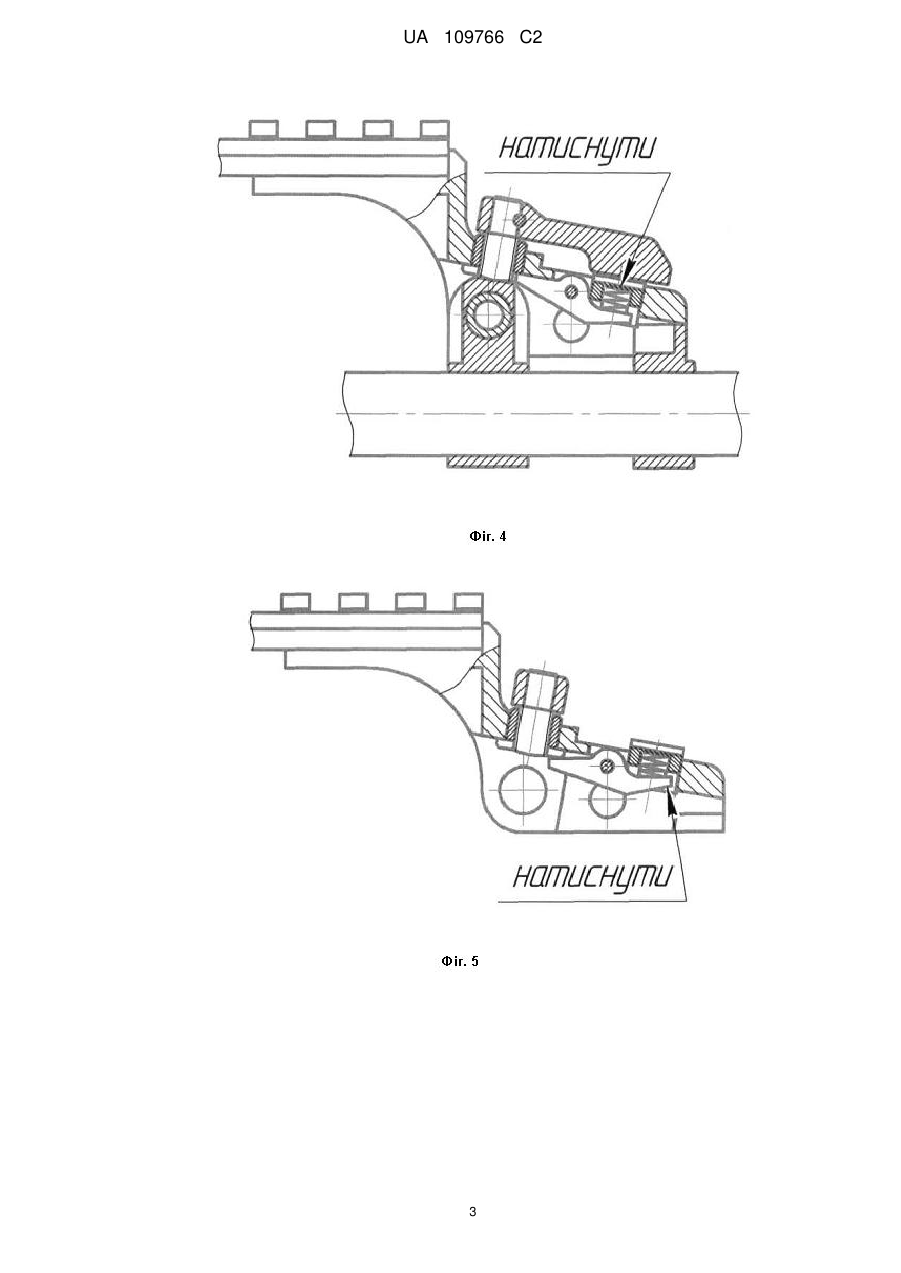

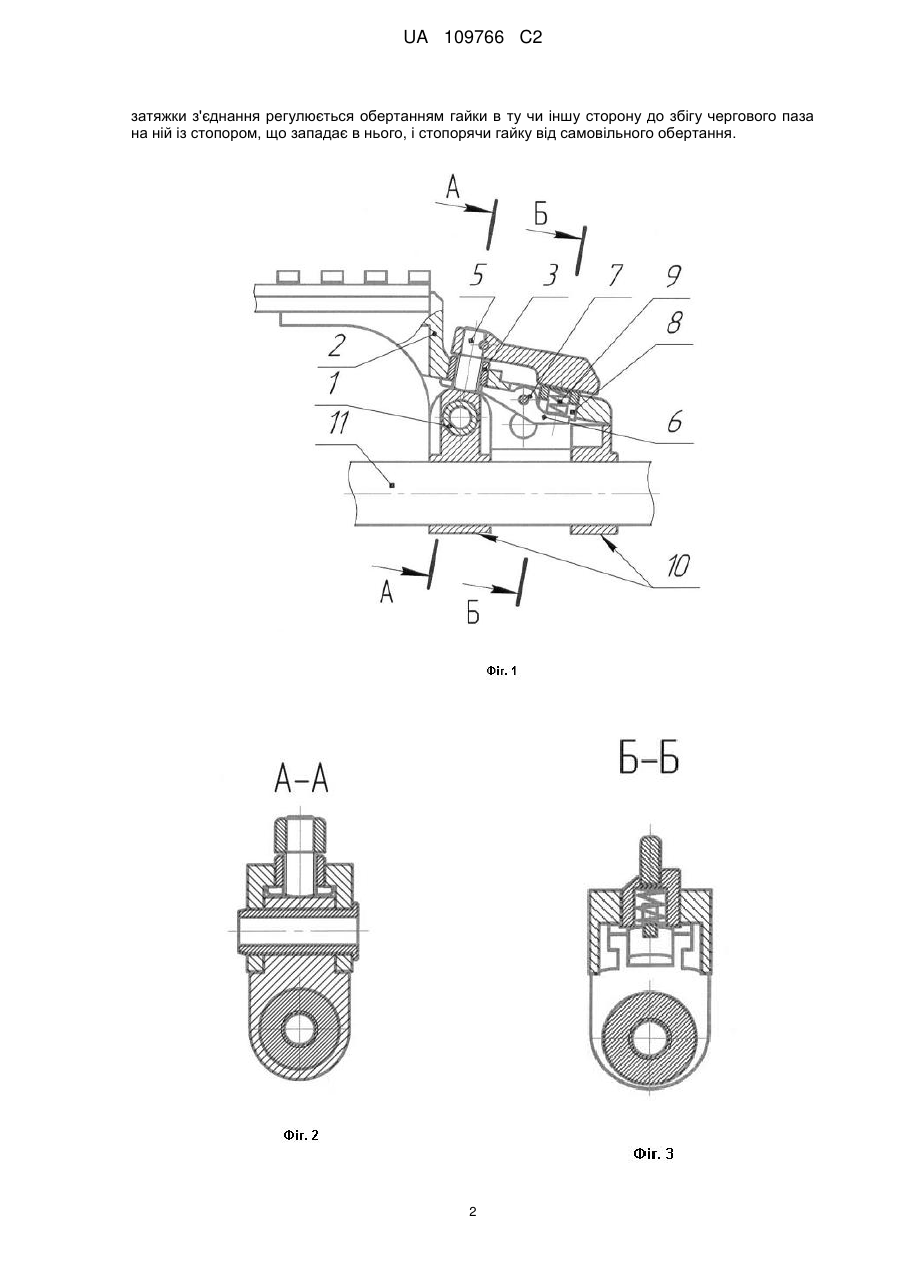

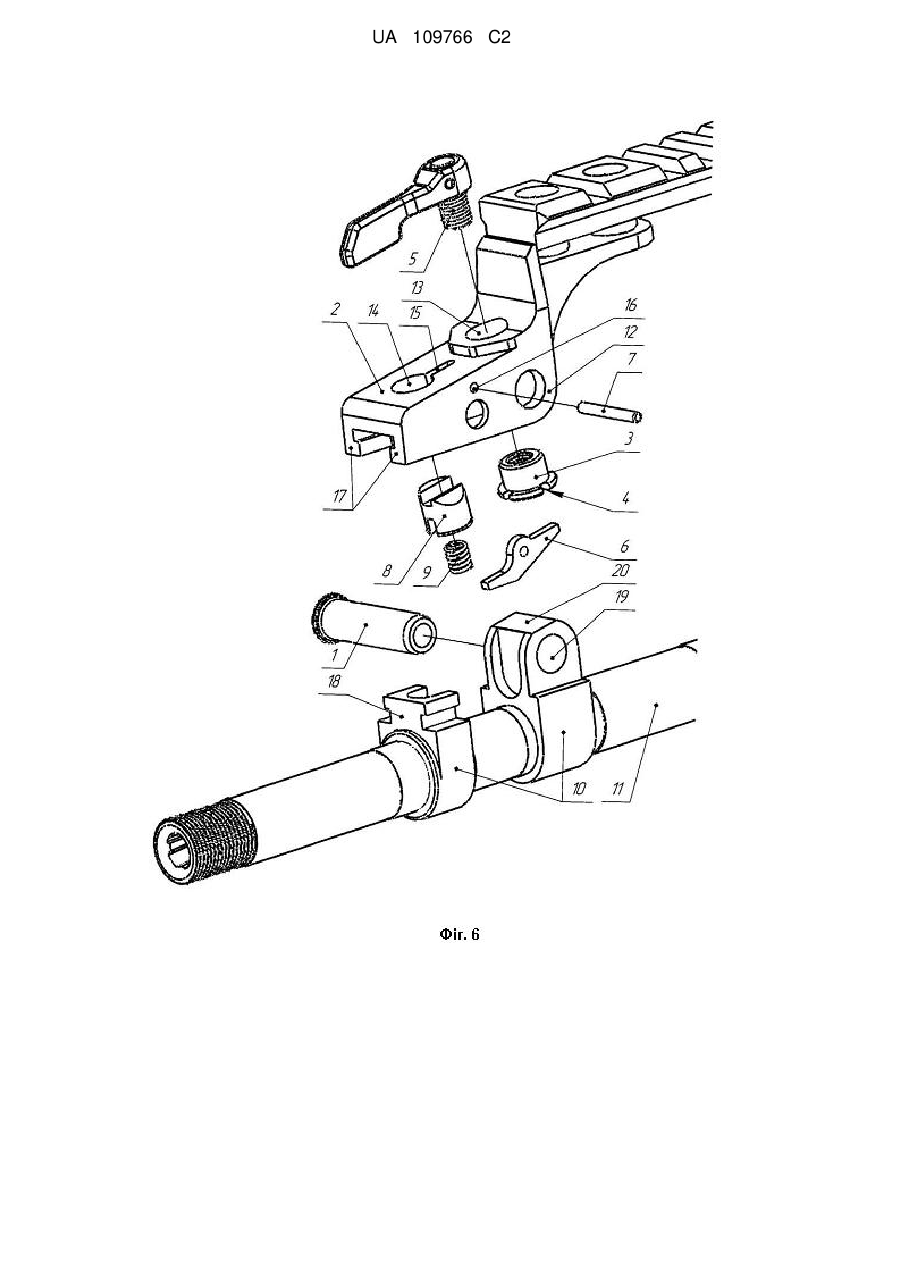

Реферат: Винахід належить до ручної вогнепальної зброї. Фіксуючий штифт для ручної вогнепальної зброї, з механізмом його фіксації, що розташований в одному із вузлів, які з'єднує штифт, має гвинт з прапорцем, гайку з пазами для стопора, стопор гайки з віссю, фіксатор прапорця і пружину, яка притискає його та стопор гайки у вихідне положення. Люфт в шарнірному з'єднанні вузлів, з'єднаних штифтом, усувається притисненням поверхонь отворів у них, через які проходить штифт, до штифта шляхом розтискання цих вузлів один від одного гвинтом та гайкою. Зусилля затяжки з'єднання регулюється обертанням гайки в ту чи іншу сторону до збігу чергового паза на ній із стопором, що западає в нього, і стопорячи гайку від самовільного обертання. Винахід дозволяє знизити вимоги до точності виготовлення деталей та надає можливість регулювання зусилля фіксації у з'єднанні. UA 109766 C2 (12) UA 109766 C2 UA 109766 C2 5 10 15 20 25 30 35 40 45 50 Запропонований винахід належить до ручної вогнепальної зброї. Відомий патент "Фіксуючий штифт для ручної вогнепальної зброї" №а200701239, дата подання заявки 06.02.2007 p., взятий за прототип. Недоліком даного пристрою фіксуючого штифта є необхідність точного виготовлення деталей механізму та підгонки під конкретний зразок (відсутність взаємозамінності деталей). У основу винаходу поставлена задача удосконалення механізму фіксуючого штифта для ручної вогнепальної зброї шляхом модернізації його конструкції, що дозволяє знизити вимоги до точності виготовлення деталей та надає можливість регулювання зусилля фіксації у з'єднанні. Поставлена задача вирішується, згідно з винаходом, шляхом модернізації конструкції фіксуючого штифта для ручної вогнепальної зброї, яка включає сам штифт та механізм його фіксації, розташований в одному із вузлів, який з'єднує штифт, яка має гвинт з прапорцем, гайку з пазами для стопора, стопор гайки з віссю, фіксатор прапорця і пружину, яка притискає його та стопор гайки у вихідне положення, при цьому люфт в шарнірному з'єднанні вузлів, з'єднаних штифтом, усувається притисненням поверхонь отворів у них, через які проходить штифт до штифта шляхом розтискання цих вузлів один від одного гвинтом та гайкою. Зусилля затяжки з'єднання регулюється обертанням гайки в ту чи іншу сторону до збігу чергового паза на ній із стопором, що западає в нього, і стопорячи гайку від самовільного обертання. Винахід, що заявляється, пояснюється наступними фігурами: Фіг. 1 - поперечний переріз механізму; Фіг. 2 - переріз А-А на Фіг. 1; Фіг. 3 - переріз Б-Б на Фіг. 1; Фіг. 4 - фіксатор натиснутий, гвинт з прапорцем; розфіксований; Фіг. 5 - стопор гайки натиснутий, гайка розфіксована; Фіг. 6 - розібраний вигляд механізму. Механізм фіксуючого штифта для ручної вогнепальної зброї, що заявляється, має сам штифт 1, та механізм його фіксації, розташований в колодці планки "пікатіні" 2, який включає гайку 3 з пазами 4, гвинт з прапорцем 5, стопор гайки 6, вісь 7, фіксатор прапорця 8 й пружину 9. Колодка планки "пікатіні" з'єднується з кронштейном 10, який установлюється на стволі 11 та має два вушка 12 для штифта, отвір 13 для гайки, отвір для фіксатора 14, паз 15 для стопора гайки, отвір 16 для осі стопора та два зачепа 17 для зчеплення з кронштейном. Кронштейн складається із зачепа 18, вушка 19 з лискою 20. Механізм працює наступним чином: Для з'єднання колодки 2 з кронштейном 10, колодка при прапорці, повернутому до відмови проти годинникової стрілки, надягається на кронштейн так, щоб її зачепи 17 були перед зачепом 18 кронштейна, після чого колодка, яка притиснута до кронштейна для зчеплення зачепів, подається назад, поки не поєднаються отвори в вушках 12 колодки і вушках 19 кронштейна. Після цього в вушка вставляється до підпори штифт 1 і прапорець повертається за годинниковою стрілкою до фіксації фіксатором. При цьому гвинт вивертаючись з гайки упреться в лиску 20 і розтисне колодку і кронштейн в різні боки, притиснувши тим самим їх вушка до штифта. Для регулювання зусилля затяжки з'єднання необхідно відокремити колодку для чого втопити фіксатор прапорця 8, повернути прапорець до відмови проти годинникової стрілки і вийнявши штифт відокремити колодку від кронштейна. Потім натиснути на передній кінець стопора так, щоб його задній кінець вийшов з паза на гайці і повернути її за годинниковою стрілкою для збільшення зусилля і проти годинникової стрілки для зменшення зусилля затягування, до западання стопора в черговий паз на гайці. З'єднати колодку з кронштейном. При незадовільному результаті повторити операцію. Сукупність запропонованих ознак фіксуючого штифта, що заявляється, дозволяє забезпечити фіксацію без люфту вузлів, які з'єднуються, особливо важливу для вузлів кріплення швидко відділюваних мірникових пристосувань. При цьому зусилля затяжки у з'єднанні може бути легко відрегульовано у разі його ослаблення або при установці кронштейна на іншу зброю. ФОРМУЛА ВИНАХОДУ 55 Фіксуючий штифт для ручної вогнепальної зброї, з механізмом його фіксації, що розташований в одному із вузлів, які з'єднує штифт, який відрізняється тим, що має гвинт з прапорцем, гайку з пазами для стопора, стопор гайки з віссю, фіксатор прапорця і пружину, яка притискає його та стопор гайки у вихідне положення, при цьому люфт в шарнірному з'єднанні вузлів, з'єднаних штифтом, усувається притисненням поверхонь отворів у них, через які проходить штифт, до штифта шляхом розтискання цих вузлів один від одного гвинтом та гайкою, при цьому зусилля 1 UA 109766 C2 затяжки з'єднання регулюється обертанням гайки в ту чи іншу сторону до збігу чергового паза на ній із стопором, що западає в нього, і стопорячи гайку від самовільного обертання. 2 UA 109766 C2 3 UA 109766 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

Автори англійською

Varibrusov Serhii Tymofiiovych, Naumov Serhii Mykolaiovych

Автори російською

Варибрусов Сергей Тимофеевич, Наумов Сергей Николаевич

МПК / Мітки

МПК: F41A 19/00, F41A 21/00, F41A 5/00, F41A 3/00, F41C 23/00

Мітки: ручної, вогнепальної, зброї, штифт, фіксуючий
