Пристрій для розміщення та перенесення осіб

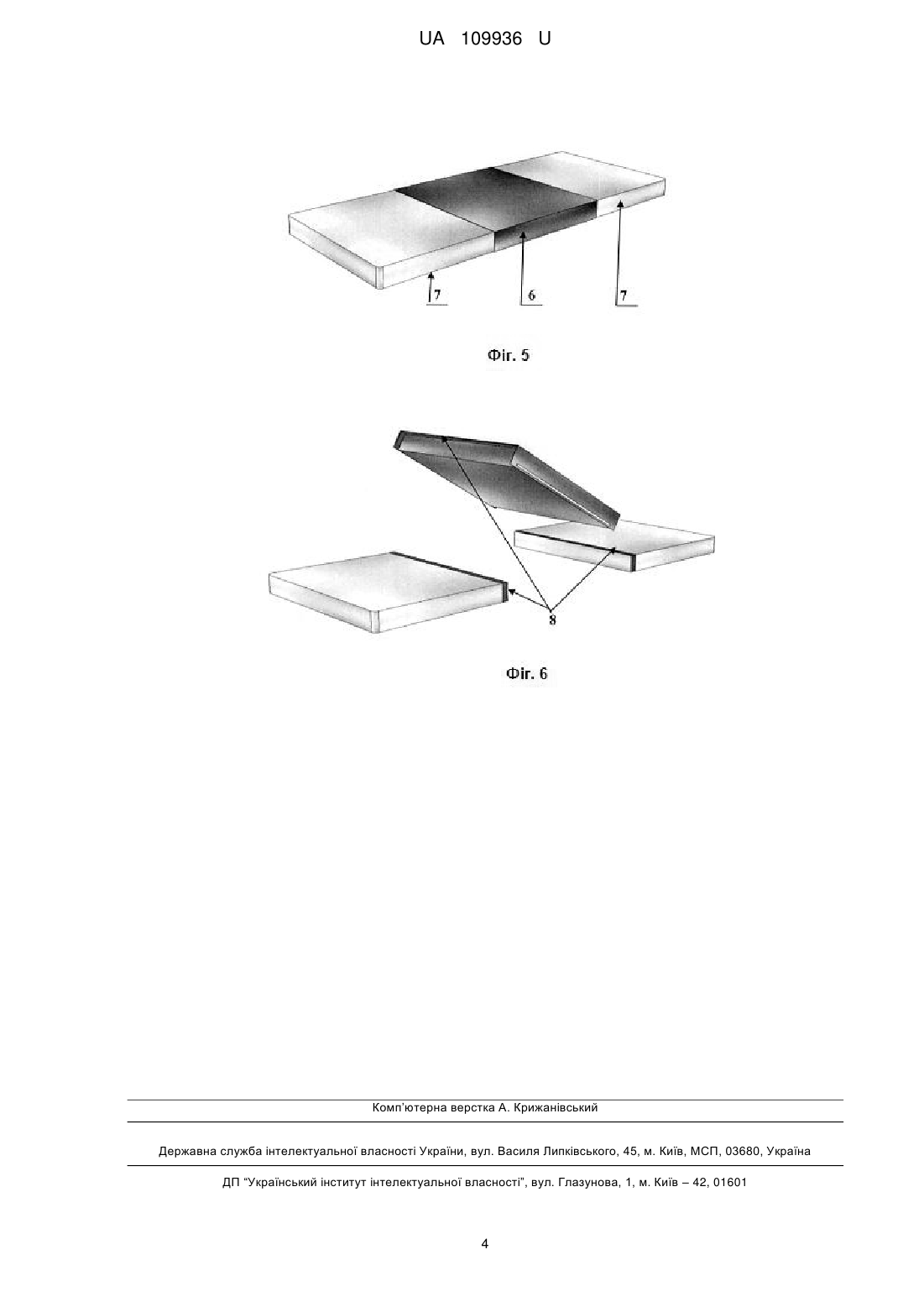

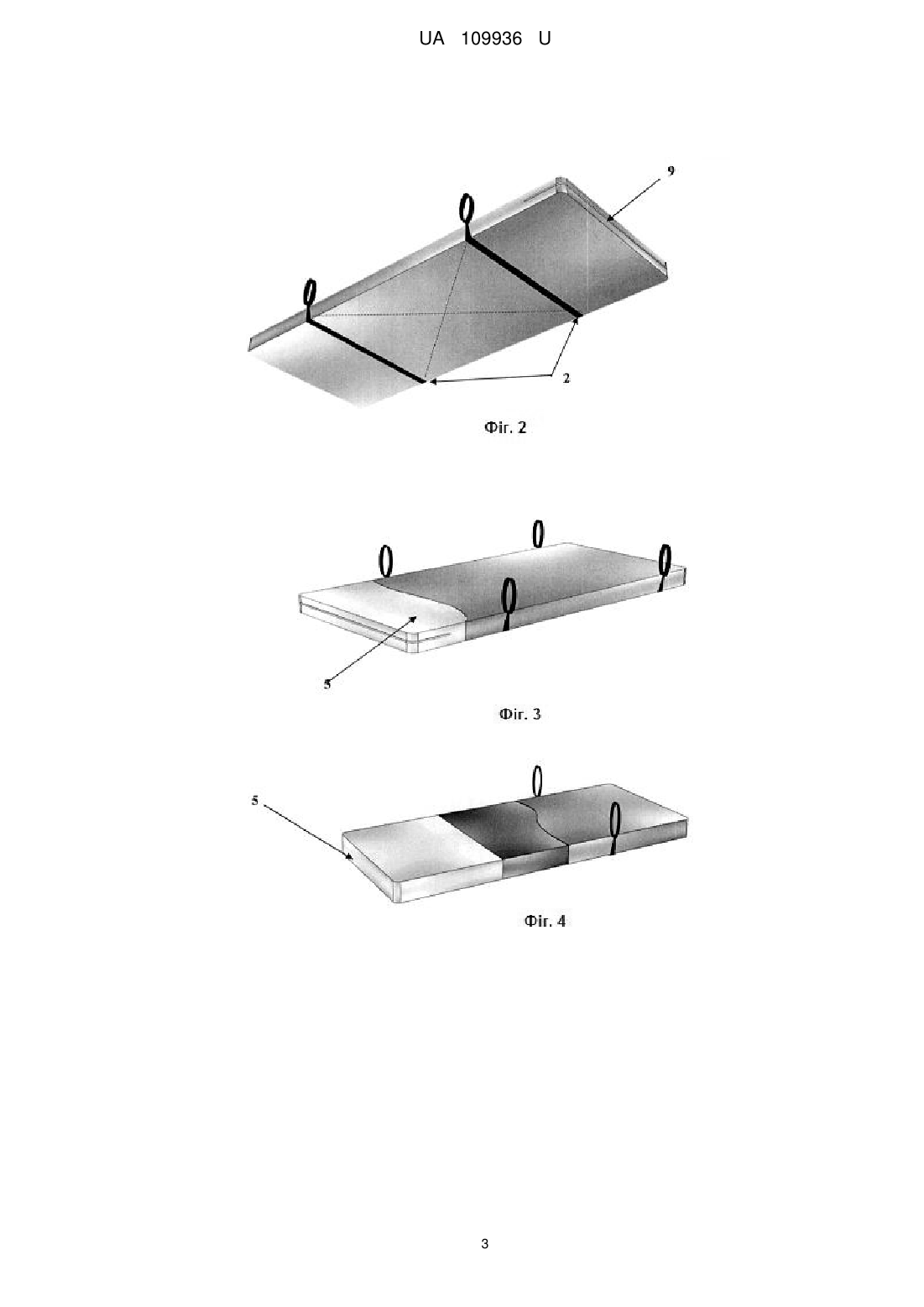

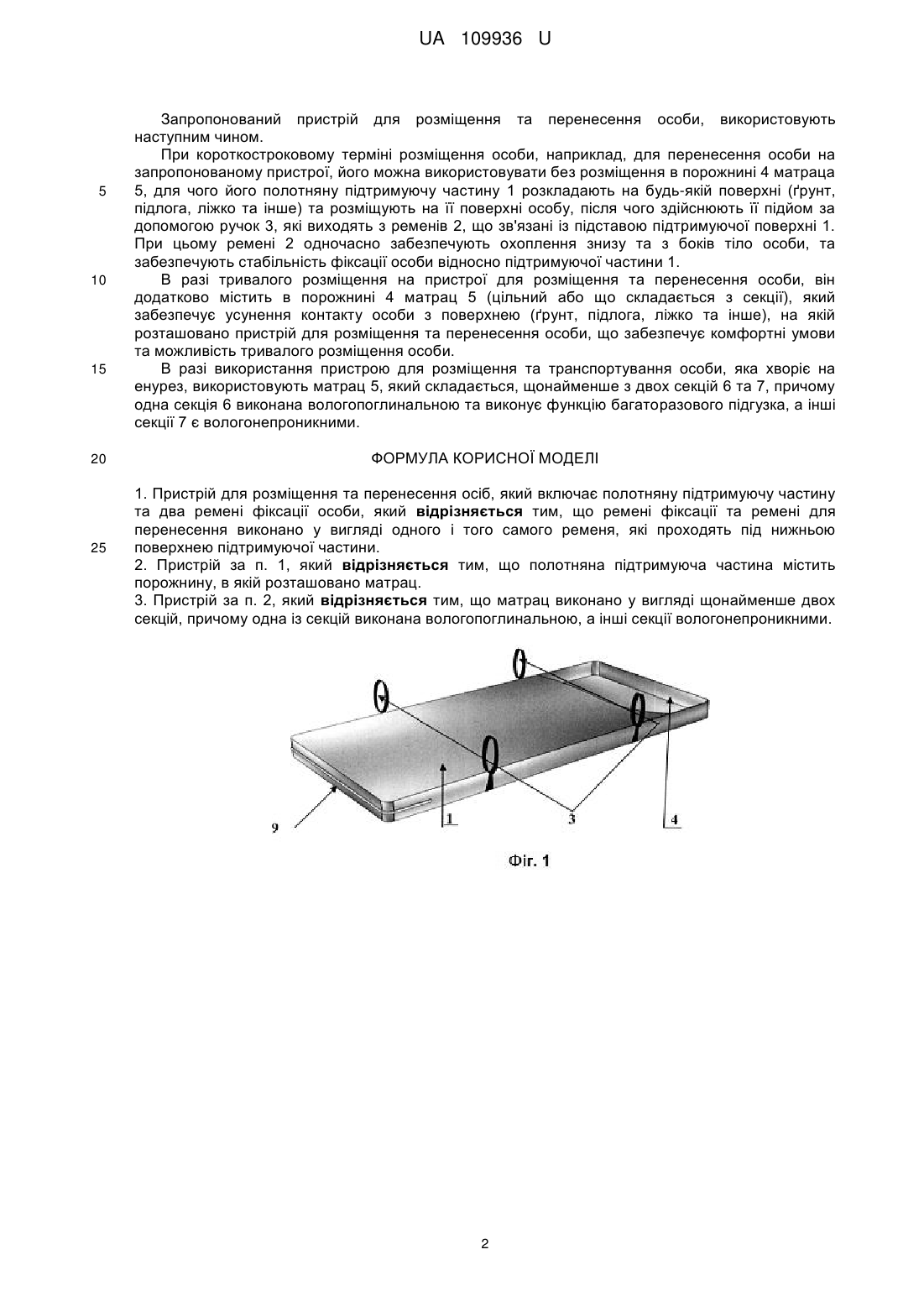

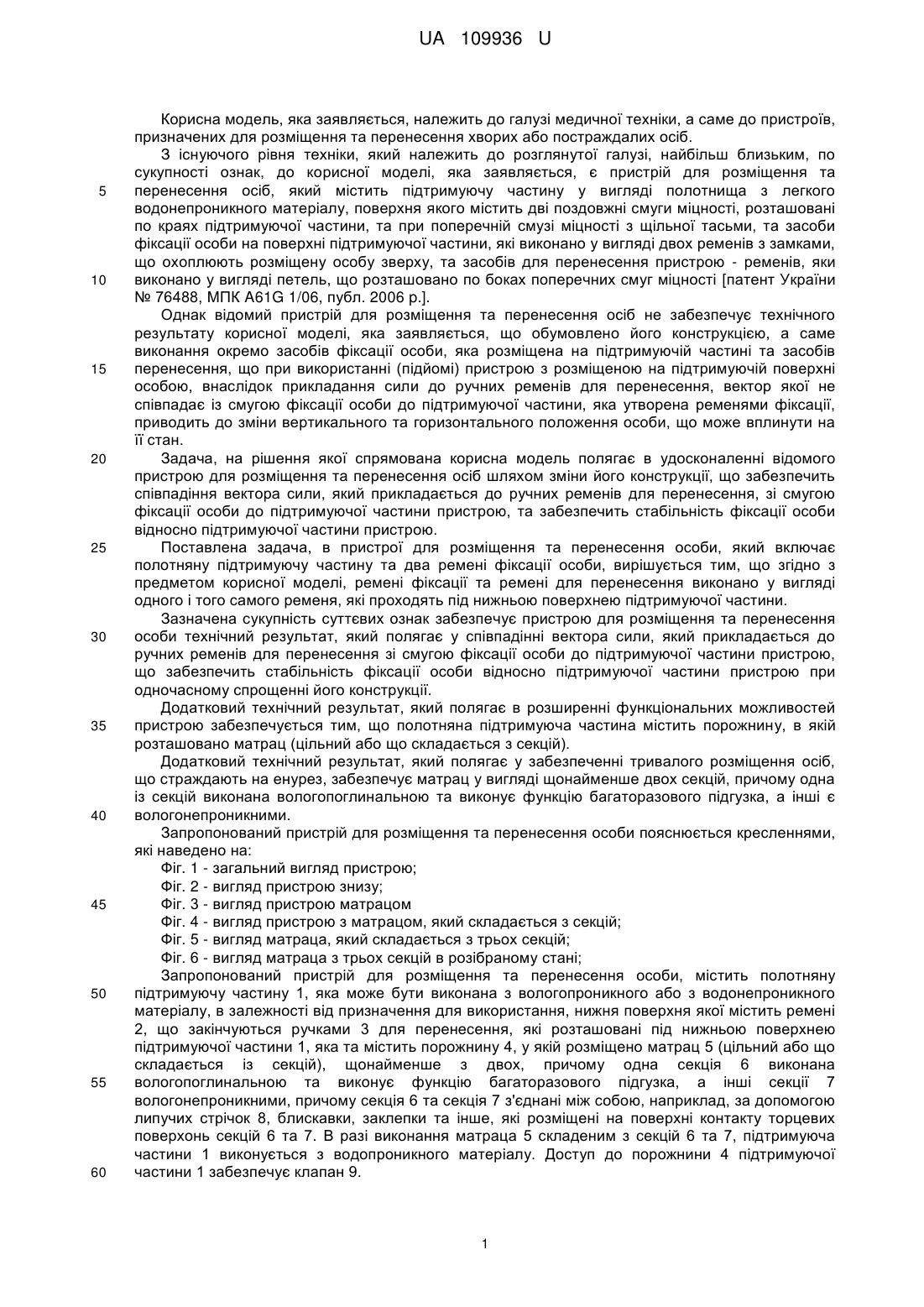

Реферат: Пристрій для розміщення та перенесення особи включає полотняну підтримуючу частину та два ремені фіксації особи. Крім цього, ремені фіксації та ремені для перенесення виконано у вигляді одного і того самого ременя, що проходять під нижньою поверхнею підтримуючої частини. UA 109936 U (12) UA 109936 U UA 109936 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, яка заявляється, належить до галузі медичної техніки, а саме до пристроїв, призначених для розміщення та перенесення хворих або постраждалих осіб. З існуючого рівня техніки, який належить до розглянутої галузі, найбільш близьким, по сукупності ознак, до корисної моделі, яка заявляється, є пристрій для розміщення та перенесення осіб, який містить підтримуючу частину у вигляді полотнища з легкого водонепроникного матеріалу, поверхня якого містить дві поздовжні смуги міцності, розташовані по краях підтримуючої частини, та при поперечній смузі міцності з щільної тасьми, та засоби фіксації особи на поверхні підтримуючої частини, які виконано у вигляді двох ременів з замками, що охоплюють розміщену особу зверху, та засобів для перенесення пристрою - ременів, яки виконано у вигляді петель, що розташовано по боках поперечних смуг міцності [патент України № 76488, МПК A61G 1/06, публ. 2006 p.]. Однак відомий пристрій для розміщення та перенесення осіб не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено його конструкцією, а саме виконання окремо засобів фіксації особи, яка розміщена на підтримуючій частині та засобів перенесення, що при використанні (підйомі) пристрою з розміщеною на підтримуючій поверхні особою, внаслідок прикладання сили до ручних ременів для перенесення, вектор якої не співпадає із смугою фіксації особи до підтримуючої частини, яка утворена ременями фіксації, приводить до зміни вертикального та горизонтального положення особи, що може вплинути на її стан. Задача, на рішення якої спрямована корисна модель полягає в удосконаленні відомого пристрою для розміщення та перенесення осіб шляхом зміни його конструкції, що забезпечить співпадіння вектора сили, який прикладається до ручних ременів для перенесення, зі смугою фіксації особи до підтримуючої частини пристрою, та забезпечить стабільність фіксації особи відносно підтримуючої частини пристрою. Поставлена задача, в пристрої для розміщення та перенесення особи, який включає полотняну підтримуючу частину та два ремені фіксації особи, вирішується тим, що згідно з предметом корисної моделі, ремені фіксації та ремені для перенесення виконано у вигляді одного і того самого ременя, які проходять під нижньою поверхнею підтримуючої частини. Зазначена сукупність суттєвих ознак забезпечує пристрою для розміщення та перенесення особи технічний результат, який полягає у співпадінні вектора сили, який прикладається до ручних ременів для перенесення зі смугою фіксації особи до підтримуючої частини пристрою, що забезпечить стабільність фіксації особи відносно підтримуючої частини пристрою при одночасному спрощенні його конструкції. Додатковий технічний результат, який полягає в розширенні функціональних можливостей пристрою забезпечується тим, що полотняна підтримуюча частина містить порожнину, в якій розташовано матрац (цільний або що складається з секцій). Додатковий технічний результат, який полягає у забезпеченні тривалого розміщення осіб, що страждають на енурез, забезпечує матрац у вигляді щонайменше двох секцій, причому одна із секцій виконана вологопоглинальною та виконує функцію багаторазового підгузка, а інші є вологонепроникними. Запропонований пристрій для розміщення та перенесення особи пояснюється кресленнями, які наведено на: Фіг. 1 - загальний вигляд пристрою; Фіг. 2 - вигляд пристрою знизу; Фіг. 3 - вигляд пристрою матрацом Фіг. 4 - вигляд пристрою з матрацом, який складається з секцій; Фіг. 5 - вигляд матраца, який складається з трьох секцій; Фіг. 6 - вигляд матраца з трьох секцій в розібраному стані; Запропонований пристрій для розміщення та перенесення особи, містить полотняну підтримуючу частину 1, яка може бути виконана з вологопроникного або з водонепроникного матеріалу, в залежності від призначення для використання, нижня поверхня якої містить ремені 2, що закінчуються ручками 3 для перенесення, які розташовані під нижньою поверхнею підтримуючої частини 1, яка та містить порожнину 4, у якій розміщено матрац 5 (цільний або що складається із секцій), щонайменше з двох, причому одна секція 6 виконана вологопоглинальною та виконує функцію багаторазового підгузка, а інші секції 7 вологонепроникними, причому секція 6 та секція 7 з'єднані між собою, наприклад, за допомогою липучих стрічок 8, блискавки, заклепки та інше, які розміщені на поверхні контакту торцевих поверхонь секцій 6 та 7. В разі виконання матраца 5 складеним з секцій 6 та 7, підтримуюча частини 1 виконується з водопроникного матеріалу. Доступ до порожнини 4 підтримуючої частини 1 забезпечує клапан 9. 1 UA 109936 U 5 10 15 20 25 Запропонований пристрій для розміщення та перенесення особи, використовують наступним чином. При короткостроковому терміні розміщення особи, наприклад, для перенесення особи на запропонованому пристрої, його можна використовувати без розміщення в порожнині 4 матраца 5, для чого його полотняну підтримуючу частину 1 розкладають на будь-якій поверхні (ґрунт, підлога, ліжко та інше) та розміщують на її поверхні особу, після чого здійснюють її підйом за допомогою ручок 3, які виходять з ременів 2, що зв'язані із підставою підтримуючої поверхні 1. При цьому ремені 2 одночасно забезпечують охоплення знизу та з боків тіло особи, та забезпечують стабільність фіксації особи відносно підтримуючої частини 1. В разі тривалого розміщення на пристрої для розміщення та перенесення особи, він додатково містить в порожнині 4 матрац 5 (цільний або що складається з секції), який забезпечує усунення контакту особи з поверхнею (ґрунт, підлога, ліжко та інше), на якій розташовано пристрій для розміщення та перенесення особи, що забезпечує комфортні умови та можливість тривалого розміщення особи. В разі використання пристрою для розміщення та транспортування особи, яка хворіє на енурез, використовують матрац 5, який складається, щонайменше з двох секцій 6 та 7, причому одна секція 6 виконана вологопоглинальною та виконує функцію багаторазового підгузка, а інші секції 7 є вологонепроникними. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для розміщення та перенесення осіб, який включає полотняну підтримуючу частину та два ремені фіксації особи, який відрізняється тим, що ремені фіксації та ремені для перенесення виконано у вигляді одного і того самого ременя, які проходять під нижньою поверхнею підтримуючої частини. 2. Пристрій за п. 1, який відрізняється тим, що полотняна підтримуюча частина містить порожнину, в якій розташовано матрац. 3. Пристрій за п. 2, який відрізняється тим, що матрац виконано у вигляді щонайменше двох секцій, причому одна із секцій виконана вологопоглинальною, а інші секції вологонепроникними. 2 UA 109936 U 3 UA 109936 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
