Іграшковий пістолет

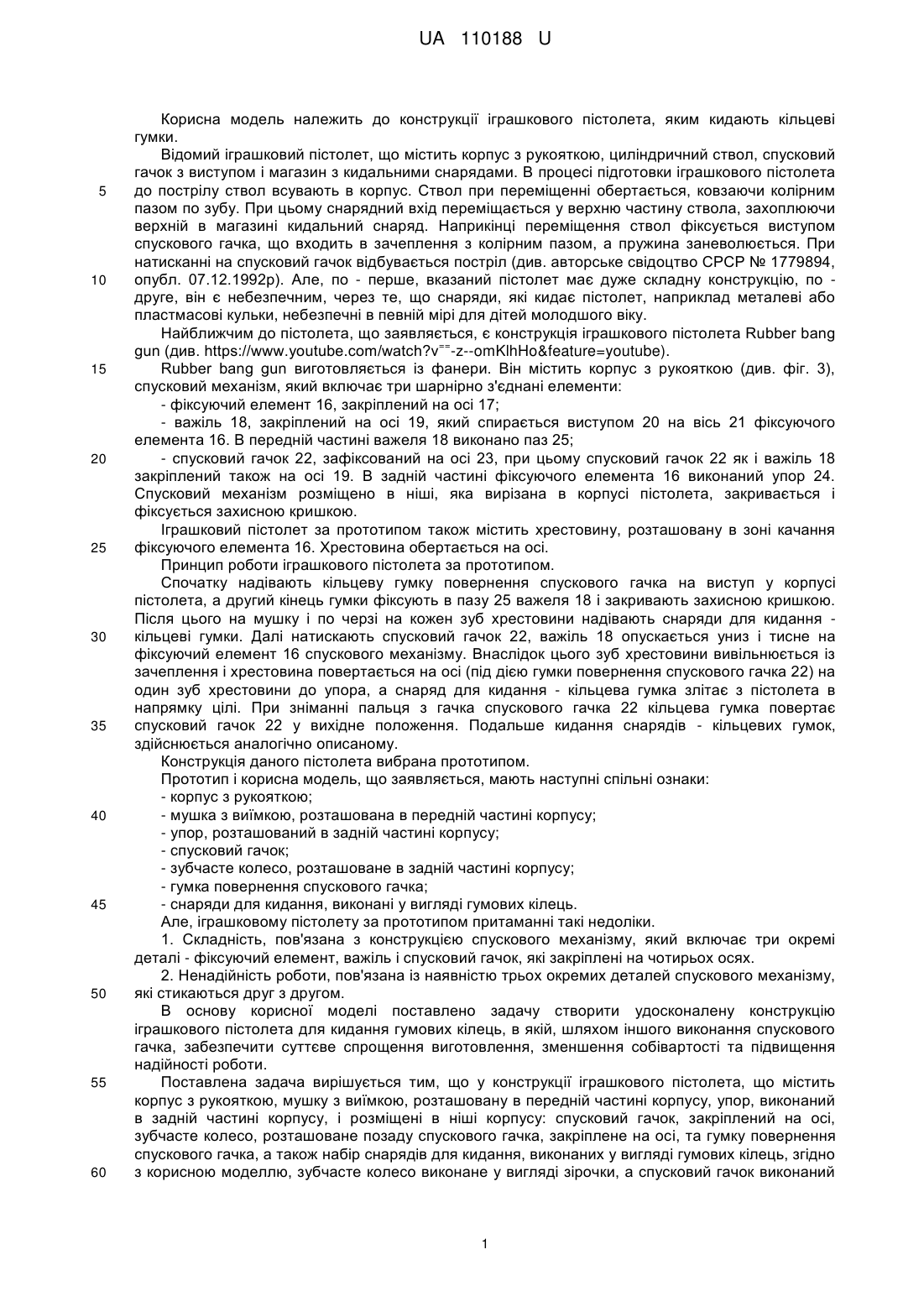

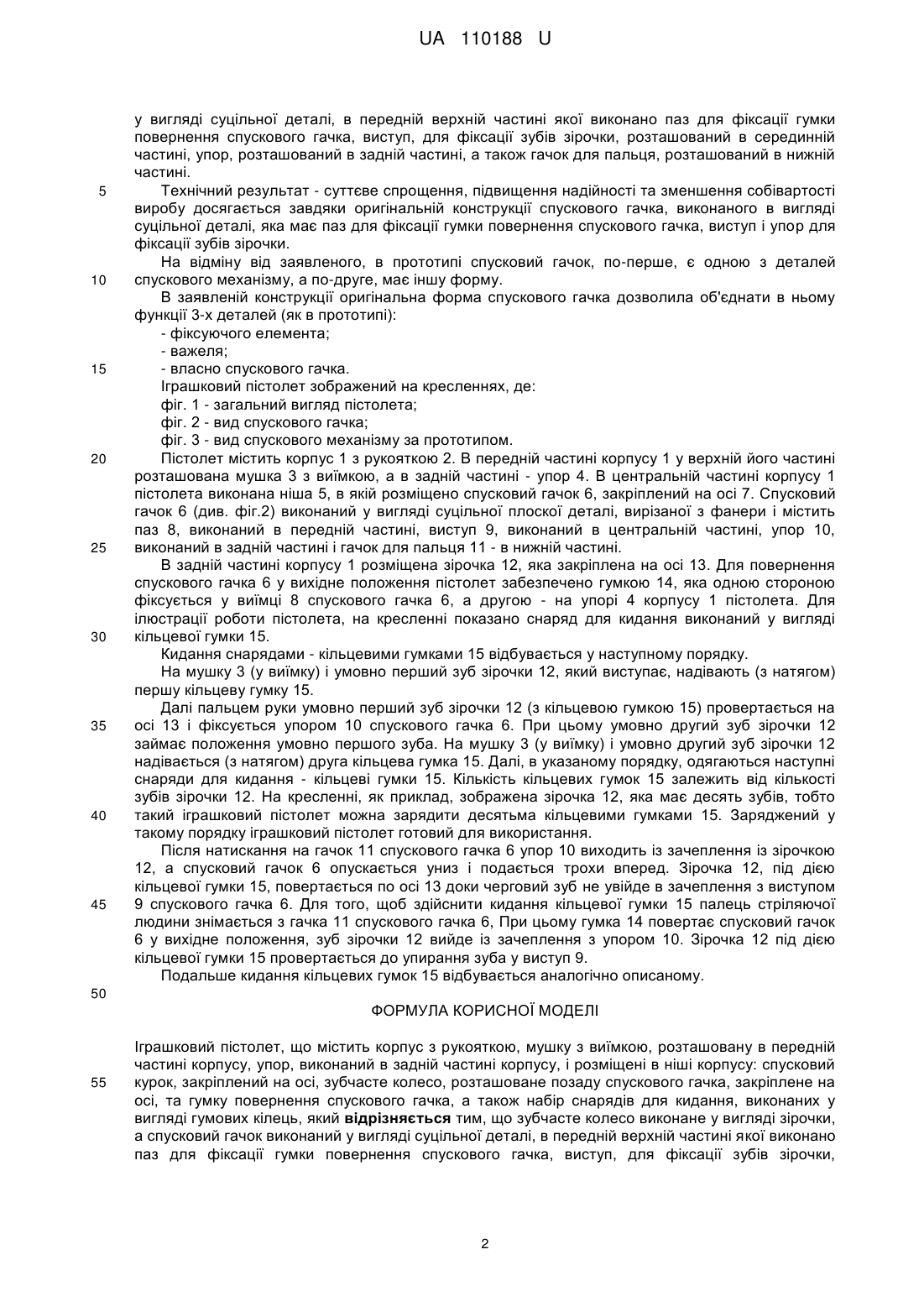

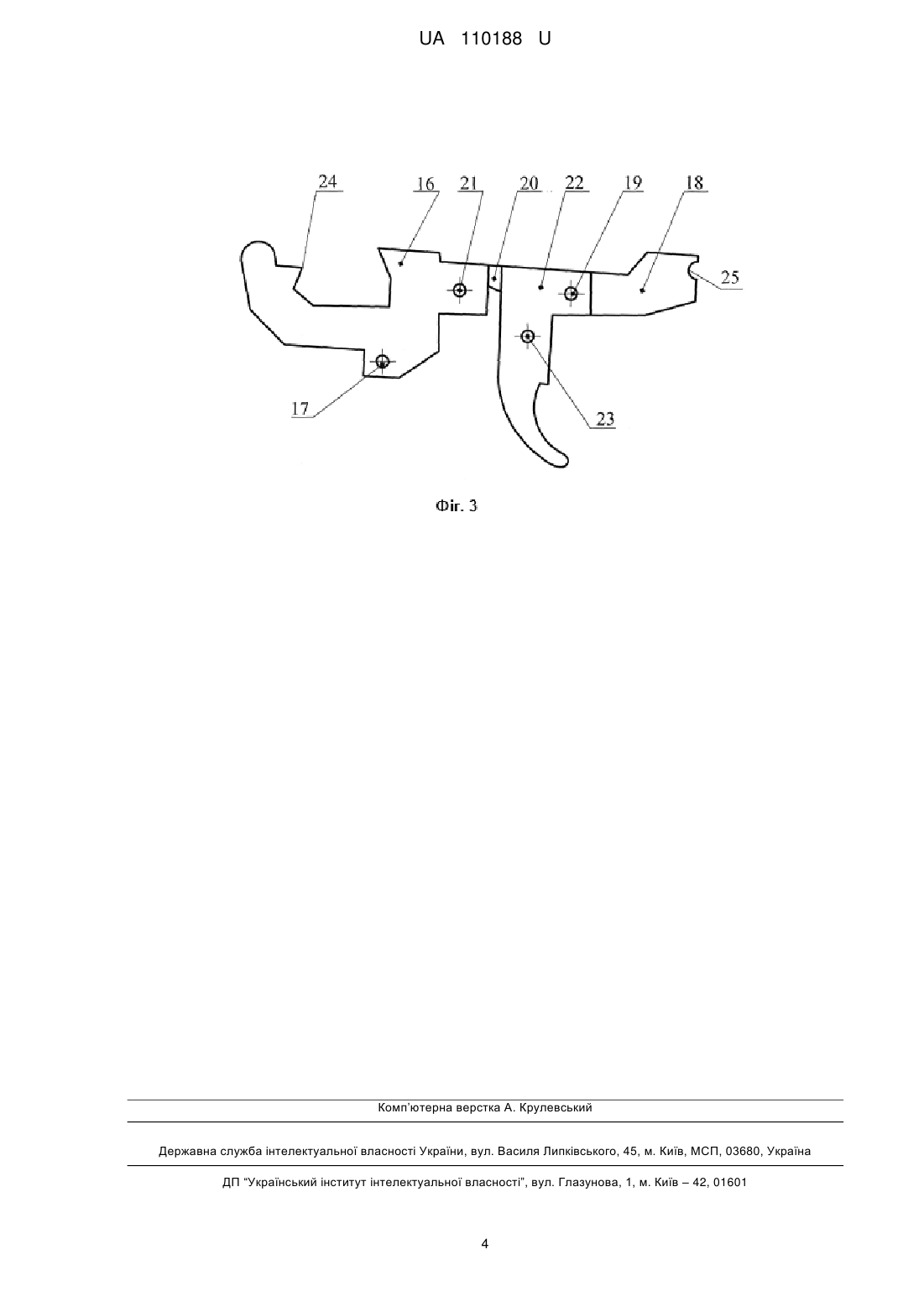

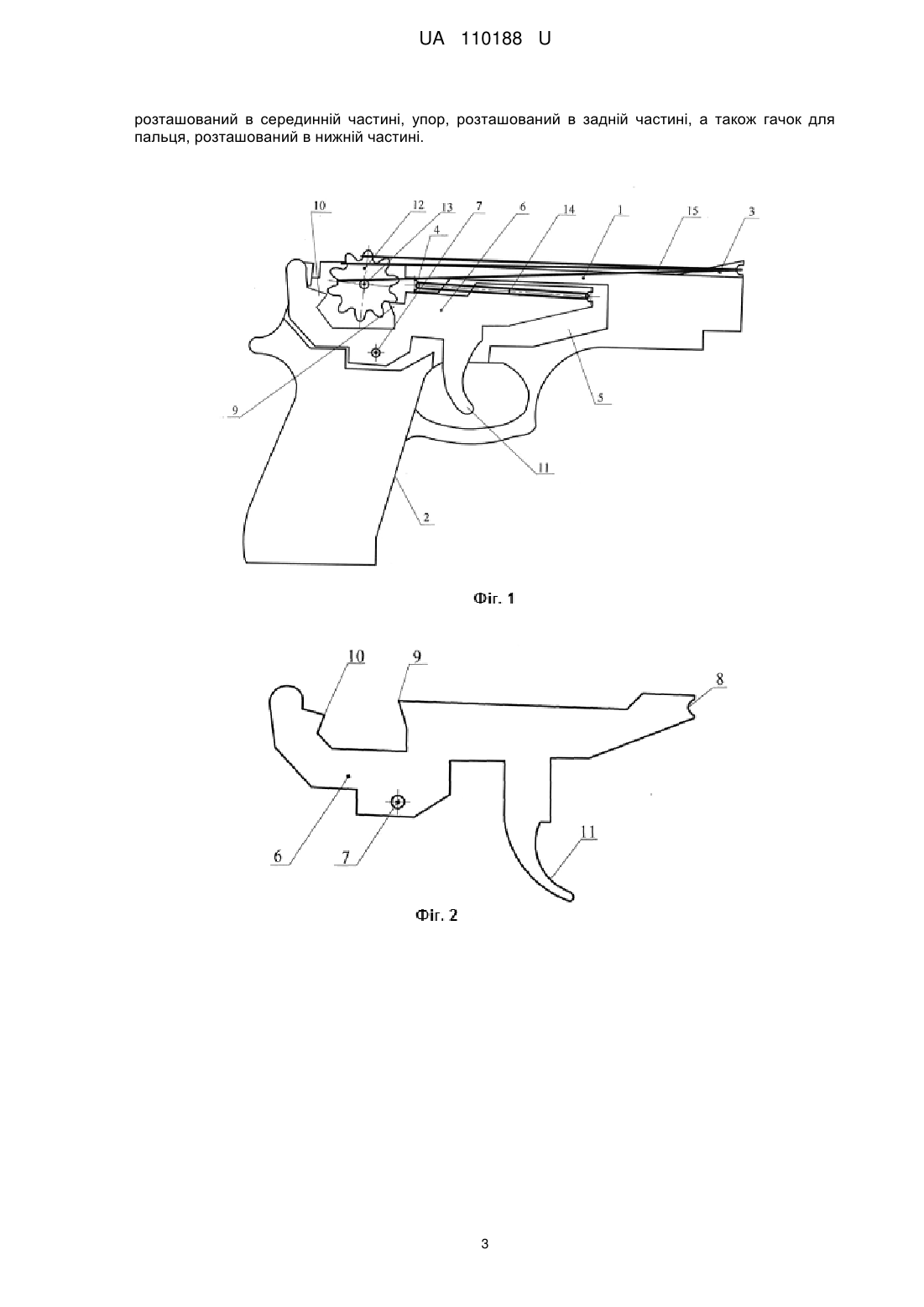

Реферат: Іграшковий пістолет містить корпус з рукояткою, мушку з виїмкою, розташовану в передній частині корпусу, упор, виконаний в задній частині корпусу, і розміщені в ніші корпусу: спусковий гачок, закріплений на осі, зубчасте колесо, розташоване позаду спускового гачка, закріплене на осі, та гумку повернення спускового гачка, а також набір снарядів для кидання, виконаних у вигляді гумових кілець. Зубчасте колесо виконане у вигляді зірочки, а спусковий гачок виконаний у вигляді суцільної деталі, в передній верхній частині якої виконано паз для фіксації гумки повернення спускового гачка, виступ, для фіксації зубів зірочки, розташований в серединній частині, упор, розташований в задній частині, а також гачок для пальця, розташований в нижній частині. UA 110188 U (54) ІГРАШКОВИЙ ПІСТОЛЕТ UA 110188 U UA 110188 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкції іграшкового пістолета, яким кидають кільцеві гумки. Відомий іграшковий пістолет, що містить корпус з рукояткою, циліндричний ствол, спусковий гачок з виступом і магазин з кидальними снарядами. В процесі підготовки іграшкового пістолета до пострілу ствол всувають в корпус. Ствол при переміщенні обертається, ковзаючи колірним пазом по зубу. При цьому снарядний вхід переміщається у верхню частину ствола, захоплюючи верхній в магазині кидальний снаряд. Наприкінці переміщення ствол фіксується виступом спускового гачка, що входить в зачеплення з колірним пазом, а пружина заневолюється. При натисканні на спусковий гачок відбувається постріл (див. авторське свідоцтво СРСР № 1779894, опубл. 07.12.1992р). Але, по - перше, вказаний пістолет має дуже складну конструкцію, по друге, він є небезпечним, через те, що снаряди, які кидає пістолет, наприклад металеві або пластмасові кульки, небезпечні в певній мірі для дітей молодшого віку. Найближчим до пістолета, що заявляється, є конструкція іграшкового пістолета Rubber bang == gun (див. https://www.youtube.com/watch?v -z--omKlhHo&feature=youtube). Rubber bang gun виготовляється із фанери. Він містить корпус з рукояткою (див. фіг. 3), спусковий механізм, який включає три шарнірно з'єднані елементи: - фіксуючий елемент 16, закріплений на осі 17; - важіль 18, закріплений на осі 19, який спирається виступом 20 на вісь 21 фіксуючого елемента 16. В передній частині важеля 18 виконано паз 25; - спусковий гачок 22, зафіксований на осі 23, при цьому спусковий гачок 22 як і важіль 18 закріплений також на осі 19. В задній частині фіксуючого елемента 16 виконаний упор 24. Спусковий механізм розміщено в ніші, яка вирізана в корпусі пістолета, закривається і фіксується захисною кришкою. Іграшковий пістолет за прототипом також містить хрестовину, розташовану в зоні качання фіксуючого елемента 16. Хрестовина обертається на осі. Принцип роботи іграшкового пістолета за прототипом. Спочатку надівають кільцеву гумку повернення спускового гачка на виступ у корпусі пістолета, а другий кінець гумки фіксують в пазу 25 важеля 18 і закривають захисною кришкою. Після цього на мушку і по черзі на кожен зуб хрестовини надівають снаряди для кидання кільцеві гумки. Далі натискають спусковий гачок 22, важіль 18 опускається униз і тисне на фіксуючий елемент 16 спускового механізму. Внаслідок цього зуб хрестовини вивільнюється із зачеплення і хрестовина повертається на осі (під дією гумки повернення спускового гачка 22) на один зуб хрестовини до упора, а снаряд для кидання - кільцева гумка злітає з пістолета в напрямку цілі. При зніманні пальця з гачка спускового гачка 22 кільцева гумка повертає спусковий гачок 22 у вихідне положення. Подальше кидання снарядів - кільцевих гумок, здійснюється аналогічно описаному. Конструкція даного пістолета вибрана прототипом. Прототип і корисна модель, що заявляється, мають наступні спільні ознаки: - корпус з рукояткою; - мушка з виїмкою, розташована в передній частині корпусу; - упор, розташований в задній частині корпусу; - спусковий гачок; - зубчасте колесо, розташоване в задній частині корпусу; - гумка повернення спускового гачка; - снаряди для кидання, виконані у вигляді гумових кілець. Але, іграшковому пістолету за прототипом притаманні такі недоліки. 1. Складність, пов'язана з конструкцією спускового механізму, який включає три окремі деталі - фіксуючий елемент, важіль і спусковий гачок, які закріплені на чотирьох осях. 2. Ненадійність роботи, пов'язана із наявністю трьох окремих деталей спускового механізму, які стикаються друг з другом. В основу корисної моделі поставлено задачу створити удосконалену конструкцію іграшкового пістолета для кидання гумових кілець, в якій, шляхом іншого виконання спускового гачка, забезпечити суттєве спрощення виготовлення, зменшення собівартості та підвищення надійності роботи. Поставлена задача вирішується тим, що у конструкції іграшкового пістолета, що містить корпус з рукояткою, мушку з виїмкою, розташовану в передній частині корпусу, упор, виконаний в задній частині корпусу, і розміщені в ніші корпусу: спусковий гачок, закріплений на осі, зубчасте колесо, розташоване позаду спускового гачка, закріплене на осі, та гумку повернення спускового гачка, а також набір снарядів для кидання, виконаних у вигляді гумових кілець, згідно з корисною моделлю, зубчасте колесо виконане у вигляді зірочки, а спусковий гачок виконаний 1 UA 110188 U 5 10 15 20 25 30 35 40 45 у вигляді суцільної деталі, в передній верхній частині якої виконано паз для фіксації гумки повернення спускового гачка, виступ, для фіксації зубів зірочки, розташований в серединній частині, упор, розташований в задній частині, а також гачок для пальця, розташований в нижній частині. Технічний результат - суттєве спрощення, підвищення надійності та зменшення собівартості виробу досягається завдяки оригінальній конструкції спускового гачка, виконаного в вигляді суцільної деталі, яка має паз для фіксації гумки повернення спускового гачка, виступ і упор для фіксації зубів зірочки. На відміну від заявленого, в прототипі спусковий гачок, по-перше, є одною з деталей спускового механізму, а по-друге, має іншу форму. В заявленій конструкції оригінальна форма спускового гачка дозволила об'єднати в ньому функції 3-х деталей (як в прототипі): - фіксуючого елемента; - важеля; - власно спускового гачка. Іграшковий пістолет зображений на кресленнях, де: фіг. 1 - загальний вигляд пістолета; фіг. 2 - вид спускового гачка; фіг. 3 - вид спускового механізму за прототипом. Пістолет містить корпус 1 з рукояткою 2. В передній частині корпусу 1 у верхній його частині розташована мушка 3 з виїмкою, а в задній частині - упор 4. В центральній частині корпусу 1 пістолета виконана ніша 5, в якій розміщено спусковий гачок 6, закріплений на осі 7. Спусковий гачок 6 (див. фіг.2) виконаний у вигляді суцільної плоскої деталі, вирізаної з фанери і містить паз 8, виконаний в передній частині, виступ 9, виконаний в центральній частині, упор 10, виконаний в задній частині і гачок для пальця 11 - в нижній частині. В задній частині корпусу 1 розміщена зірочка 12, яка закріплена на осі 13. Для повернення спускового гачка 6 у вихідне положення пістолет забезпечено гумкою 14, яка одною стороною фіксується у виїмці 8 спускового гачка 6, а другою - на упорі 4 корпусу 1 пістолета. Для ілюстрації роботи пістолета, на кресленні показано снаряд для кидання виконаний у вигляді кільцевої гумки 15. Кидання снарядами - кільцевими гумками 15 відбувається у наступному порядку. На мушку 3 (у виїмку) і умовно перший зуб зірочки 12, який виступає, надівають (з натягом) першу кільцеву гумку 15. Далі пальцем руки умовно перший зуб зірочки 12 (з кільцевою гумкою 15) провертається на осі 13 і фіксується упором 10 спускового гачка 6. При цьому умовно другий зуб зірочки 12 займає положення умовно першого зуба. На мушку 3 (у виїмку) і умовно другий зуб зірочки 12 надівається (з натягом) друга кільцева гумка 15. Далі, в указаному порядку, одягаються наступні снаряди для кидання - кільцеві гумки 15. Кількість кільцевих гумок 15 залежить від кількості зубів зірочки 12. На кресленні, як приклад, зображена зірочка 12, яка має десять зубів, тобто такий іграшковий пістолет можна зарядити десятьма кільцевими гумками 15. Заряджений у такому порядку іграшковий пістолет готовий для використання. Після натискання на гачок 11 спускового гачка 6 упор 10 виходить із зачеплення із зірочкою 12, а спусковий гачок 6 опускається униз і подається трохи вперед. Зірочка 12, під дією кільцевої гумки 15, повертається по осі 13 доки черговий зуб не увійде в зачеплення з виступом 9 спускового гачка 6. Для того, щоб здійснити кидання кільцевої гумки 15 палець стріляючої людини знімається з гачка 11 спускового гачка 6, При цьому гумка 14 повертає спусковий гачок 6 у вихідне положення, зуб зірочки 12 вийде із зачеплення з упором 10. Зірочка 12 під дією кільцевої гумки 15 провертається до упирання зуба у виступ 9. Подальше кидання кільцевих гумок 15 відбувається аналогічно описаному. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Іграшковий пістолет, що містить корпус з рукояткою, мушку з виїмкою, розташовану в передній частині корпусу, упор, виконаний в задній частині корпусу, і розміщені в ніші корпусу: спусковий курок, закріплений на осі, зубчасте колесо, розташоване позаду спускового гачка, закріплене на осі, та гумку повернення спускового гачка, а також набір снарядів для кидання, виконаних у вигляді гумових кілець, який відрізняється тим, що зубчасте колесо виконане у вигляді зірочки, а спусковий гачок виконаний у вигляді суцільної деталі, в передній верхній частині якої виконано паз для фіксації гумки повернення спускового гачка, виступ, для фіксації зубів зірочки, 2 UA 110188 U розташований в серединній частині, упор, розташований в задній частині, а також гачок для пальця, розташований в нижній частині. 3 UA 110188 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
