Іграшковий пістолет

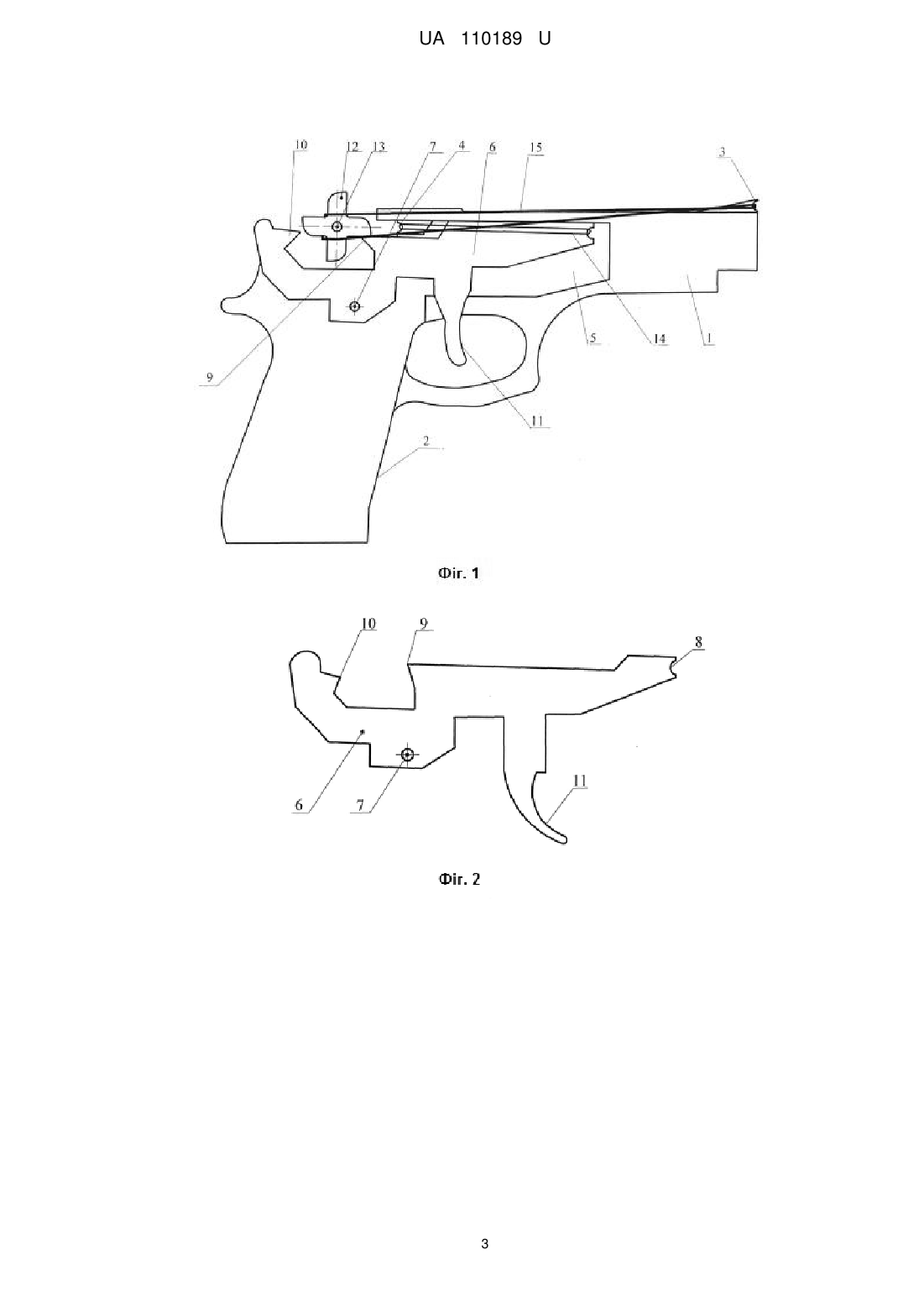

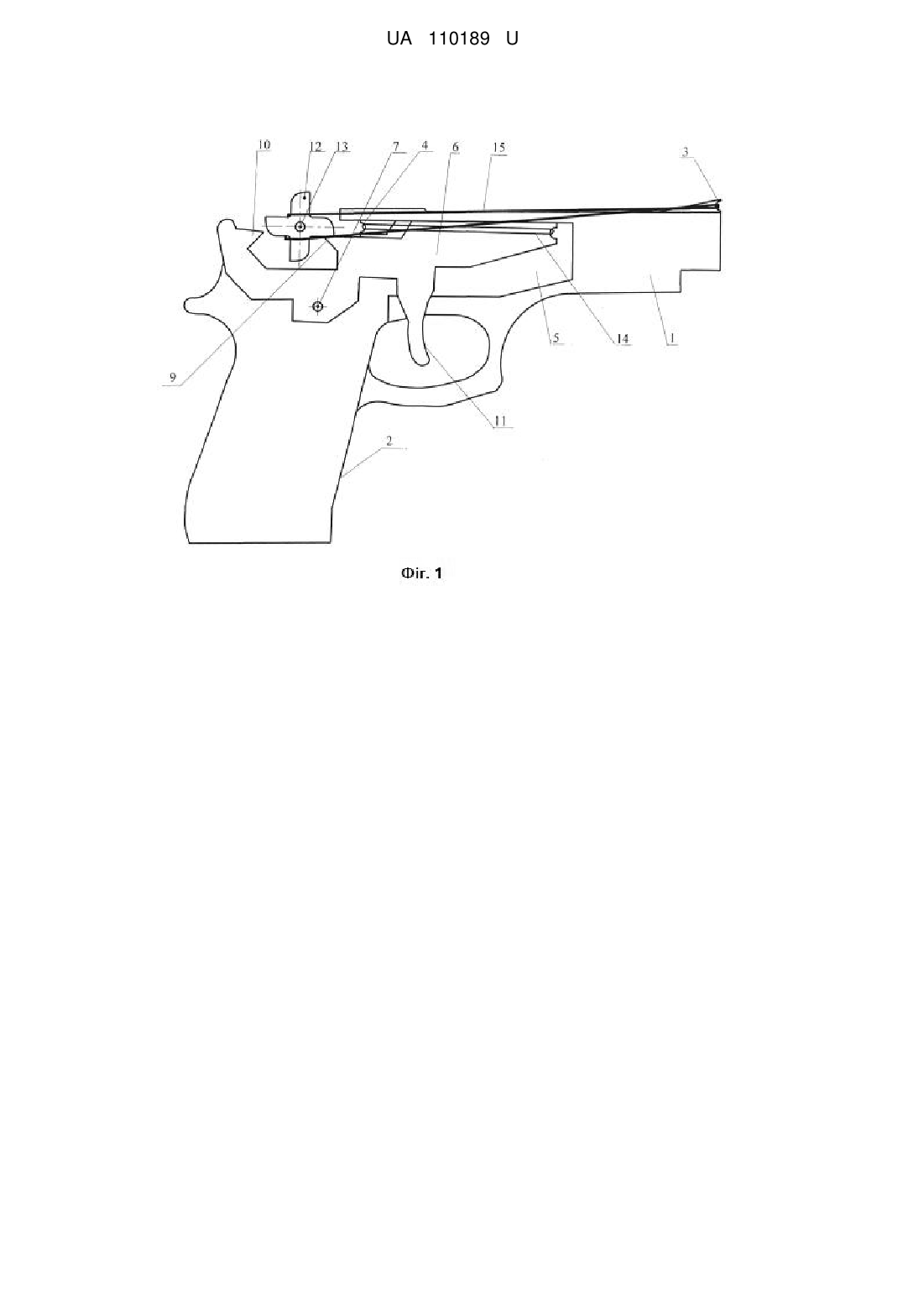

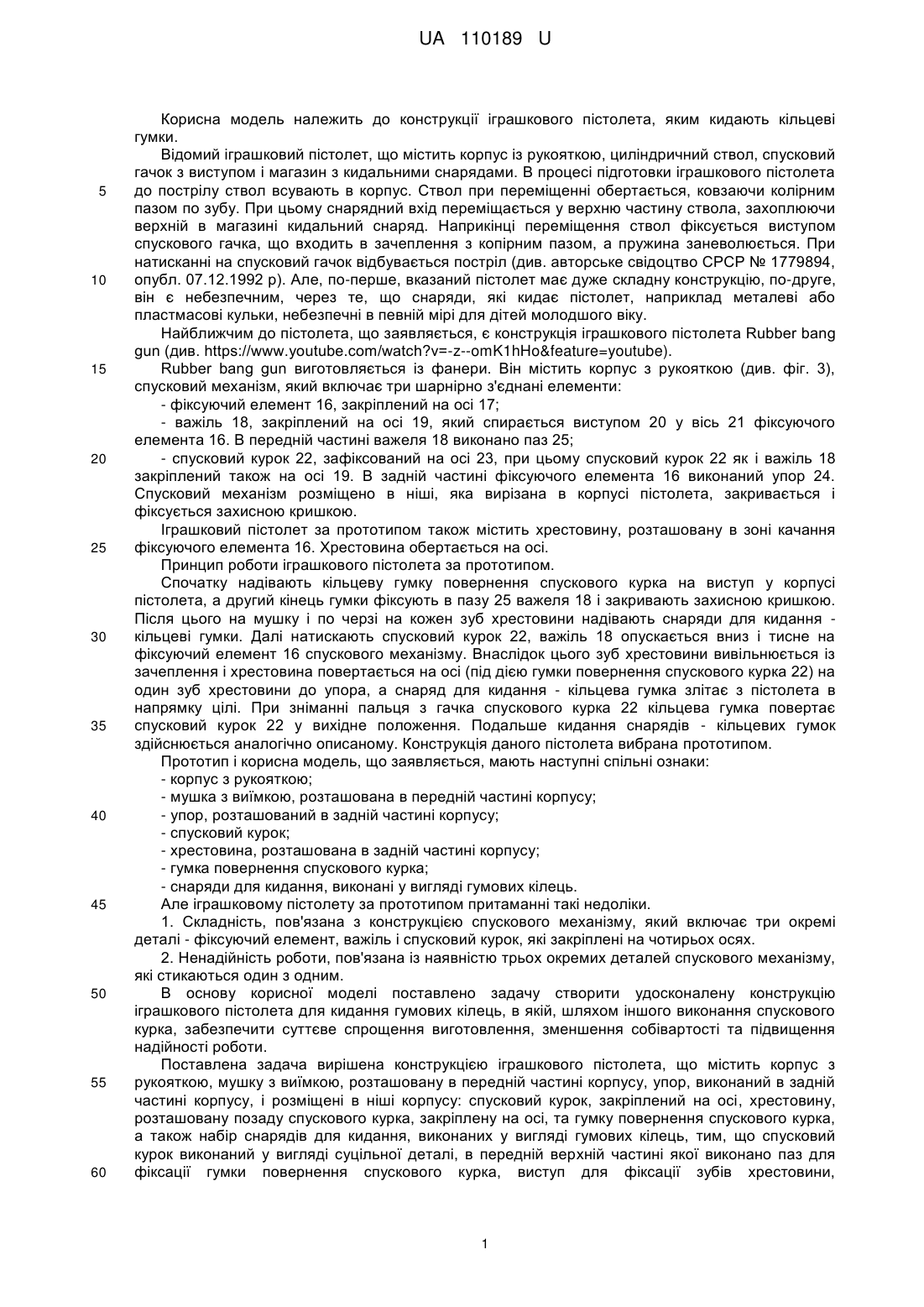

Реферат: Іграшковий пістолет містить корпус з рукояткою, мушку з виїмкою, розташовану в передній частині корпусу, упор, виконаний в задній частині корпусу, і розміщені в ніші корпусу: спусковий курок, закріплений на осі, хрестовину, розташовану позаду спускового курка, закріплену на осі, та гумку повернення спускового курка, а також набір снарядів для кидання, виконаних у вигляді гумових кілець. При цьому спусковий курок виконаний у вигляді суцільної деталі, в передній верхній частині якої виконано паз для фіксації гумки повернення спускового курка, виступ для фіксації зубів хрестовини розташований в серединній частині, упор розташований в задній частині, а також гачок для пальця розташований в нижній частині. UA 110189 U (54) ІГРАШКОВИЙ ПІСТОЛЕТ UA 110189 U UA 110189 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкції іграшкового пістолета, яким кидають кільцеві гумки. Відомий іграшковий пістолет, що містить корпус із рукояткою, циліндричний ствол, спусковий гачок з виступом і магазин з кидальними снарядами. В процесі підготовки іграшкового пістолета до пострілу ствол всувають в корпус. Ствол при переміщенні обертається, ковзаючи колірним пазом по зубу. При цьому снарядний вхід переміщається у верхню частину ствола, захоплюючи верхній в магазині кидальний снаряд. Наприкінці переміщення ствол фіксується виступом спускового гачка, що входить в зачеплення з копірним пазом, а пружина заневолюється. При натисканні на спусковий гачок відбувається постріл (див. авторське свідоцтво СРСР № 1779894, опубл. 07.12.1992 р). Але, по-перше, вказаний пістолет має дуже складну конструкцію, по-друге, він є небезпечним, через те, що снаряди, які кидає пістолет, наприклад металеві або пластмасові кульки, небезпечні в певній мірі для дітей молодшого віку. Найближчим до пістолета, що заявляється, є конструкція іграшкового пістолета Rubber bang gun (див. https://www.youtube.com/watch?v=-z--omK1hHo&feature=youtube). Rubber bang gun виготовляється із фанери. Він містить корпус з рукояткою (див. фіг. 3), спусковий механізм, який включає три шарнірно з'єднані елементи: - фіксуючий елемент 16, закріплений на осі 17; - важіль 18, закріплений на осі 19, який спирається виступом 20 у вісь 21 фіксуючого елемента 16. В передній частині важеля 18 виконано паз 25; - спусковий курок 22, зафіксований на осі 23, при цьому спусковий курок 22 як і важіль 18 закріплений також на осі 19. В задній частині фіксуючого елемента 16 виконаний упор 24. Спусковий механізм розміщено в ніші, яка вирізана в корпусі пістолета, закривається і фіксується захисною кришкою. Іграшковий пістолет за прототипом також містить хрестовину, розташовану в зоні качання фіксуючого елемента 16. Хрестовина обертається на осі. Принцип роботи іграшкового пістолета за прототипом. Спочатку надівають кільцеву гумку повернення спускового курка на виступ у корпусі пістолета, а другий кінець гумки фіксують в пазу 25 важеля 18 і закривають захисною кришкою. Після цього на мушку і по черзі на кожен зуб хрестовини надівають снаряди для кидання кільцеві гумки. Далі натискають спусковий курок 22, важіль 18 опускається вниз і тисне на фіксуючий елемент 16 спускового механізму. Внаслідок цього зуб хрестовини вивільнюється із зачеплення і хрестовина повертається на осі (під дією гумки повернення спускового курка 22) на один зуб хрестовини до упора, а снаряд для кидання - кільцева гумка злітає з пістолета в напрямку цілі. При зніманні пальця з гачка спускового курка 22 кільцева гумка повертає спусковий курок 22 у вихідне положення. Подальше кидання снарядів - кільцевих гумок здійснюється аналогічно описаному. Конструкція даного пістолета вибрана прототипом. Прототип і корисна модель, що заявляється, мають наступні спільні ознаки: - корпус з рукояткою; - мушка з виїмкою, розташована в передній частині корпусу; - упор, розташований в задній частині корпусу; - спусковий курок; - хрестовина, розташована в задній частині корпусу; - гумка повернення спускового курка; - снаряди для кидання, виконані у вигляді гумових кілець. Але іграшковому пістолету за прототипом притаманні такі недоліки. 1. Складність, пов'язана з конструкцією спускового механізму, який включає три окремі деталі - фіксуючий елемент, важіль і спусковий курок, які закріплені на чотирьох осях. 2. Ненадійність роботи, пов'язана із наявністю трьох окремих деталей спускового механізму, які стикаються один з одним. В основу корисної моделі поставлено задачу створити удосконалену конструкцію іграшкового пістолета для кидання гумових кілець, в якій, шляхом іншого виконання спускового курка, забезпечити суттєве спрощення виготовлення, зменшення собівартості та підвищення надійності роботи. Поставлена задача вирішена конструкцією іграшкового пістолета, що містить корпус з рукояткою, мушку з виїмкою, розташовану в передній частині корпусу, упор, виконаний в задній частині корпусу, і розміщені в ніші корпусу: спусковий курок, закріплений на осі, хрестовину, розташовану позаду спускового курка, закріплену на осі, та гумку повернення спускового курка, а також набір снарядів для кидання, виконаних у вигляді гумових кілець, тим, що спусковий курок виконаний у вигляді суцільної деталі, в передній верхній частині якої виконано паз для фіксації гумки повернення спускового курка, виступ для фіксації зубів хрестовини, 1 UA 110189 U 5 10 15 20 25 30 35 40 розташований в серединній частині, упор, розташований в задній частині, а також гачок для пальця, розташований в нижній частині. Технічний результат - суттєве спрощення, підвищення надійності та зменшення собівартості виробу - досягається завдяки оригінальній конструкції спускового курка, виконаного у вигляді суцільної деталі, яка має паз для фіксації гумки повернення спускового курка, виступ і упор для фіксації зубів хрестовини. На відміну від заявленого, в прототипі спусковий курок, по-перше, є одною з деталей спускового механізму, а по-друге, має іншу форму. В заявленій конструкції оригінальна форма спускового курка дозволила об'єднати в ньому функції трьох деталей (як в прототипі): - фіксуючого елемента; - важеля; - власне спускового курка. Іграшковий пістолет зображений на кресленнях, де зображено: фіг. 1 - загальний вигляд пістолета; фіг. 2 - вигляд спускового курка; фіг. 3 - вигляд спускового механізму за прототипом. Пістолет містить корпус 1 з рукояткою 2. В передній частині корпусу 1, у верхній його частині, розташована мушка 3 з виїмкою, а в задній частині - упор 4. В центральній частині корпусу 1 пістолета виконана ніша 5, в якій розміщено спусковий курок 6, закріплений на осі 7. Спусковий курок 6 (див. фіг. 2) виконаний у вигляді суцільної плоскої деталі, вирізаної з фанери, і містить паз 8, виконаний в передній частині, виступ 9, виконаний в центральній частині, упор 10, виконаний в задній частині, і гачок для пальця 11 - в нижній частині. В задній частині корпусу 1 розміщена хрестовина 12, яка закріплена на осі 13. Для повернення спускового курка 6 у вихідне положення пістолет забезпечено гумкою 14, яка одною стороною фіксується у виїмці 8 спускового курка 6, а другою - на упорі 4 корпусу 1 пістолета. Для ілюстрації роботи пістолета на кресленні показано снаряд для кидання, виконаний у вигляді кільцевої гумки 15. Кидання снарядами - кільцевими гумками 15 відбувається у наступному порядку. На мушку 3 (у виїмку) і умовно перший зуб, який виступає, хрестовини 12 надівають (з натягом) першу кільцеву гумку 15. Далі пальцем руки умовно перший зуб (з кільцевою гумкою 15) провертається на осі 13 і фіксується упором 10 спускового курка 6, при цьому умовно другий зуб хрестовини 12 займає положення умовно першого зуба. На мушку 3 (у виїмку) і умовно другий зуб хрестовини 12 надівається з натягом друга кільцева гумка 15. Далі, в указаному порядку, одягається третя і четверта кільцеві гумки 15. Пістолет, заряджений чотирма кільцевими гумками 15, готовий для кидання їх в певну ціль (цілі). Далі, при натисканні на гачок 11, передня частина спускового курка 6 опускається вниз і вперед по осі 7 і умовно перший зуб хрестовини 12 виходить із зачеплення з виступом 9 спускового курка 6. Під дією кільцевої гумки 15, яка вилітає, умовно перший зуб хрестовини 12 провертається вниз, а умовно третій зуб хрестовини 12 при повертанні вверх упирається в упор 10. Після першого пострілу знімається палець з гачка 11 спускового курка 6 і гумка 14 повертає спусковий курок 6 у вихідне положення. При цьому виступ 9 заходить під умовно перший зуб хрестовини 12. Кидання другої, третьої і четвертої кільцевих гумок 15 відбувається аналогічно описаному. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Іграшковий пістолет, що містить корпус з рукояткою, мушку з виїмкою, розташовану в передній частині корпусу, упор, виконаний в задній частині корпусу, і розміщені в ніші корпусу: спусковий курок, закріплений на осі, хрестовину, розташовану позаду спускового курка, закріплену на осі, та гумку повернення спускового курка, а також набір снарядів для кидання, виконаних у вигляді гумових кілець, який відрізняється тим, що спусковий курок виконаний у вигляді суцільної деталі, в передній верхній частині якої виконано паз для фіксації гумки повернення спускового курка, виступ для фіксації зубів хрестовини розташований в серединній частині, упор розташований в задній частині, а також гачок для пальця розташований в нижній частині. 2 UA 110189 U 3 UA 110189 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
