Формула / Реферат

1. Пістолет, що містить рамку, виконану з запобіжною скобою та рукояткою, в гнізді якої розташований магазин, ствол, виконаний з набійником і внутрішніми нарізами, затвор, який встановлений з можливістю ковзати по пазах рамки для запирання набійника в крайньому передньому положенні, зворотну пружину, що утримує затвор в крайньому передньому положенні, яка охоплює напрямну, ударно-спусковий механізм куркового типу подвійної дії, що містить розташовані в рамці курок, закріплений на осі з можливістю повороту під тиском бойової пружини, спусковий гачок з тягою і пружиною, підпружинене шептало, розміщений в каналі затвора ударник з можливістю повздовжнього переміщення, передня частина якого закінчується бойком, роз'єднувач, механізм вилучення стріляних гільз, що складається з підпружиненого викидача гільзи та відбивача, мануальний запобіжник, пристрій затворної затримки, який відрізняється тим, що ствол нероздільно з'єднаний з обоймою, яка вставлена в гніздо рамки і приєднана до неї віссю затворної затримки, при цьому збільшені довжина ствола, габаритні розміри пістолета та місткість магазину.

2. Пістолет за п. 1 який відрізняється тим, що містить автоматичний запобіжник до складу якого входять розташовані у вертикальному отворі затвора стопор і пружину стопора, яка одним кінцем впирається у верхній край стопора, а другим - у нижню площину цілика та важіль, вставлений в отвір корпусу шептала.

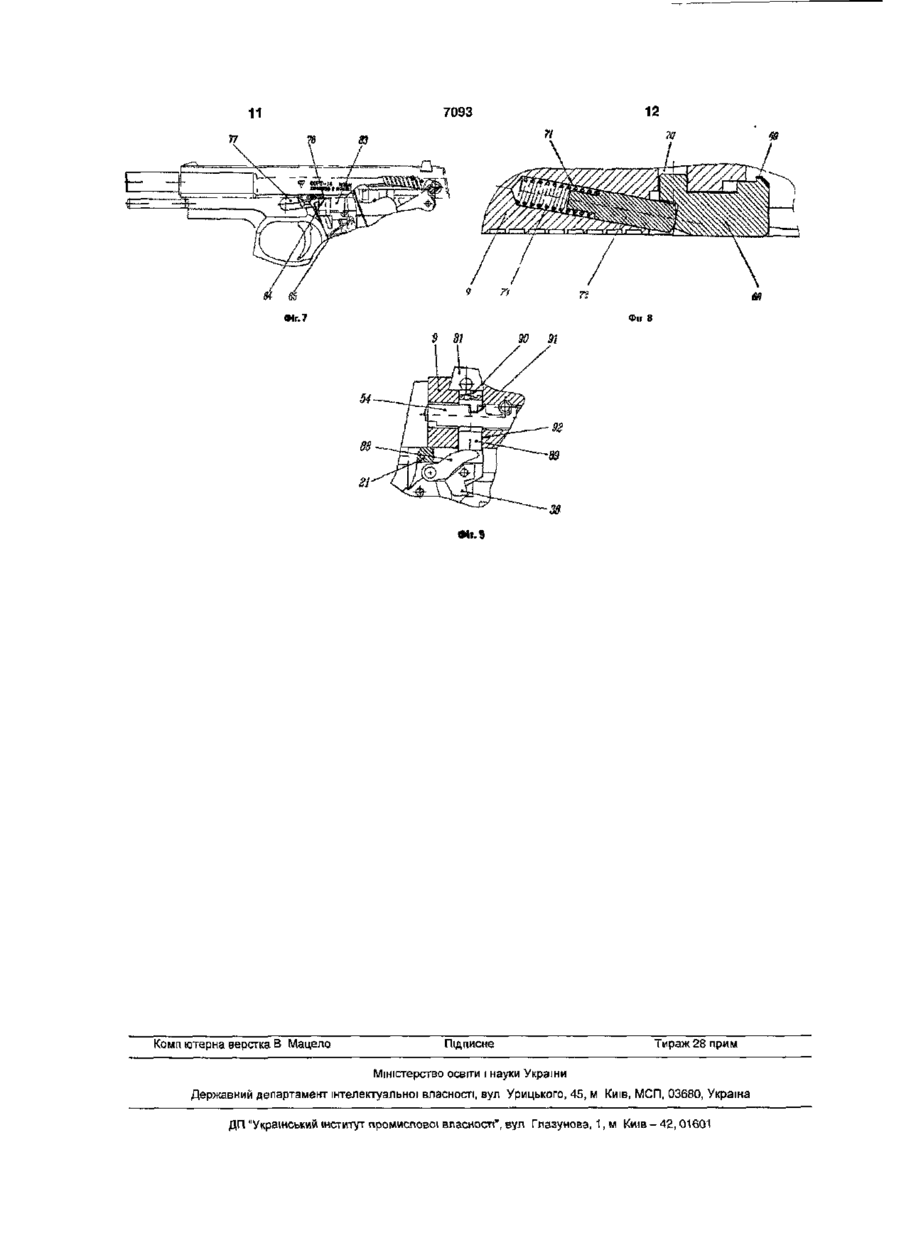

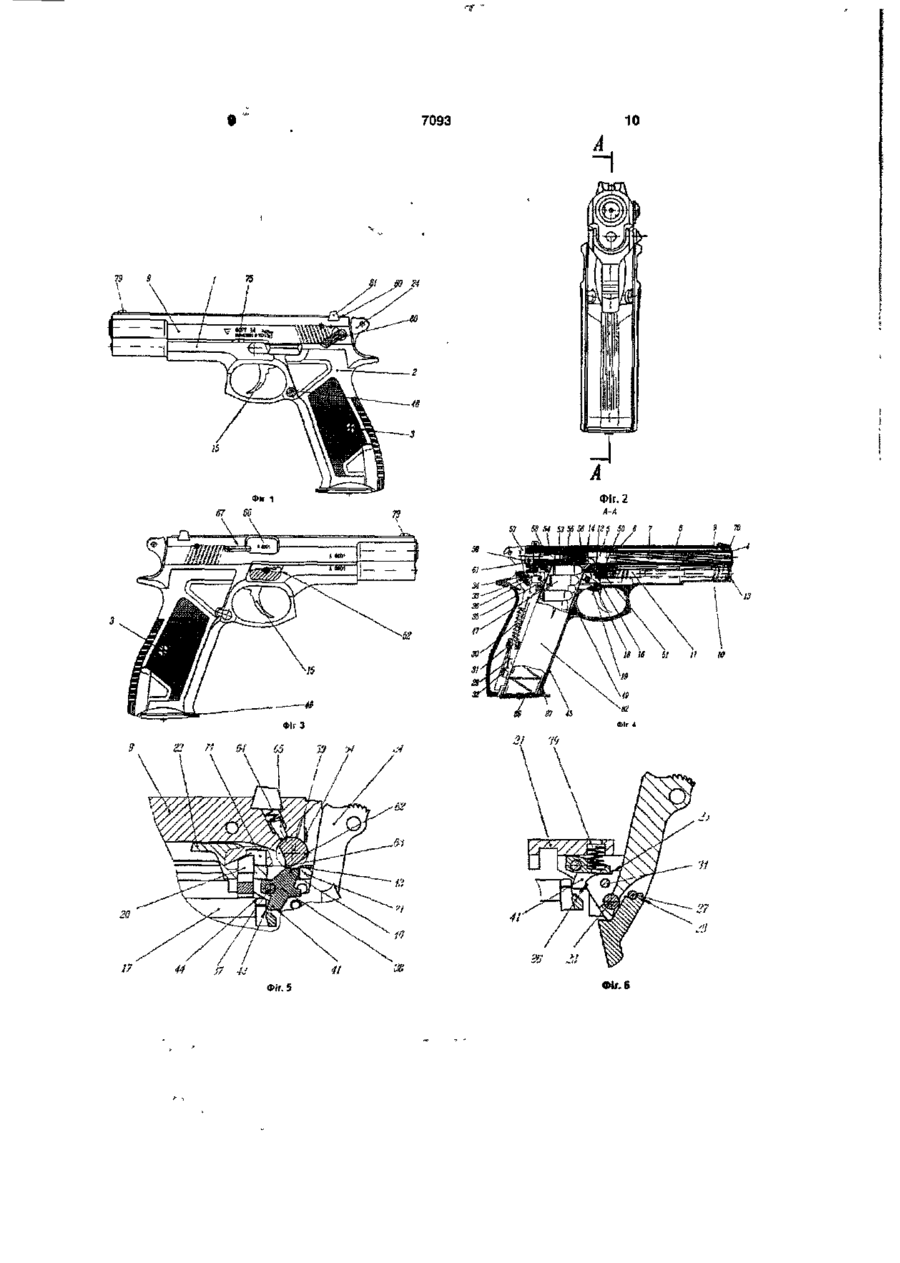

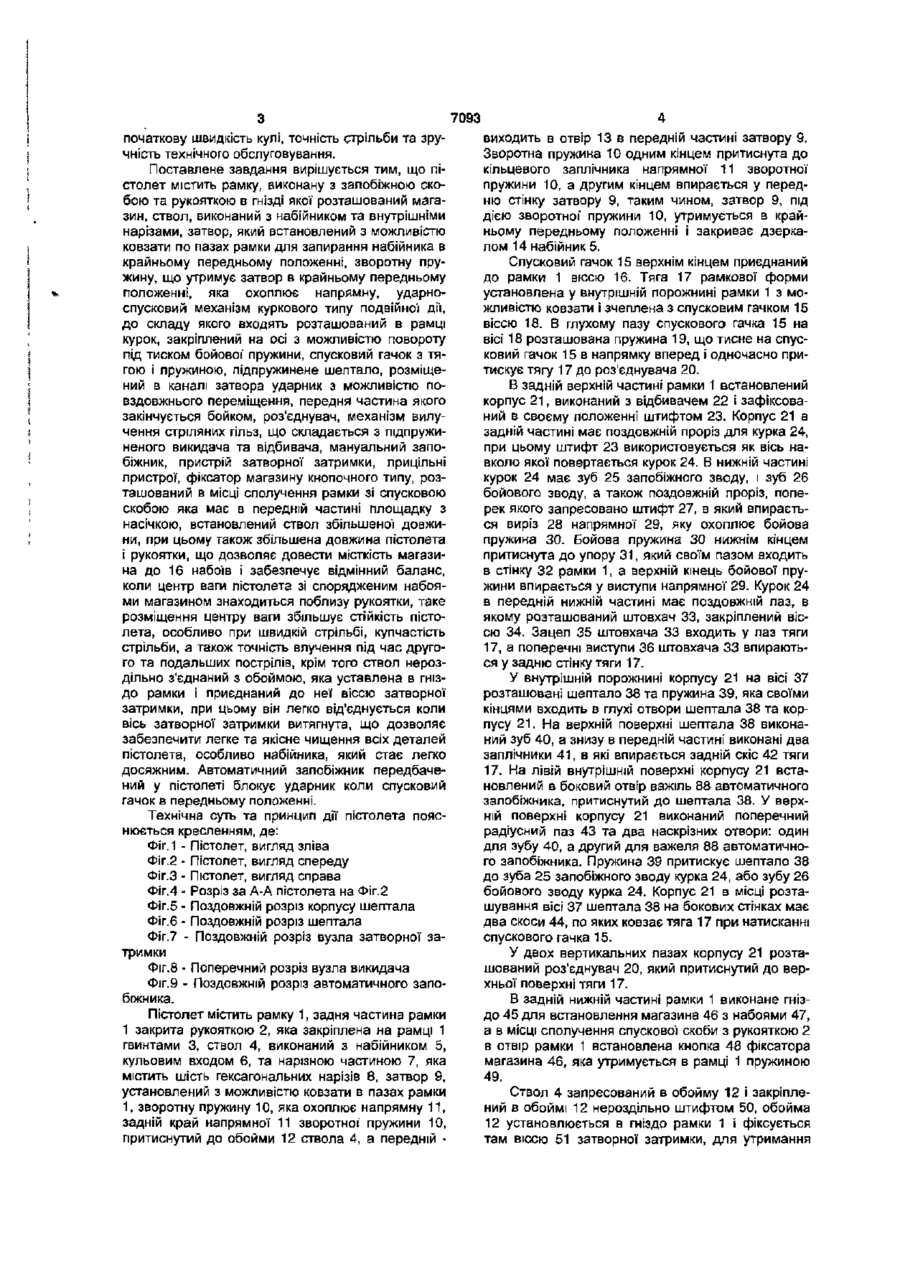

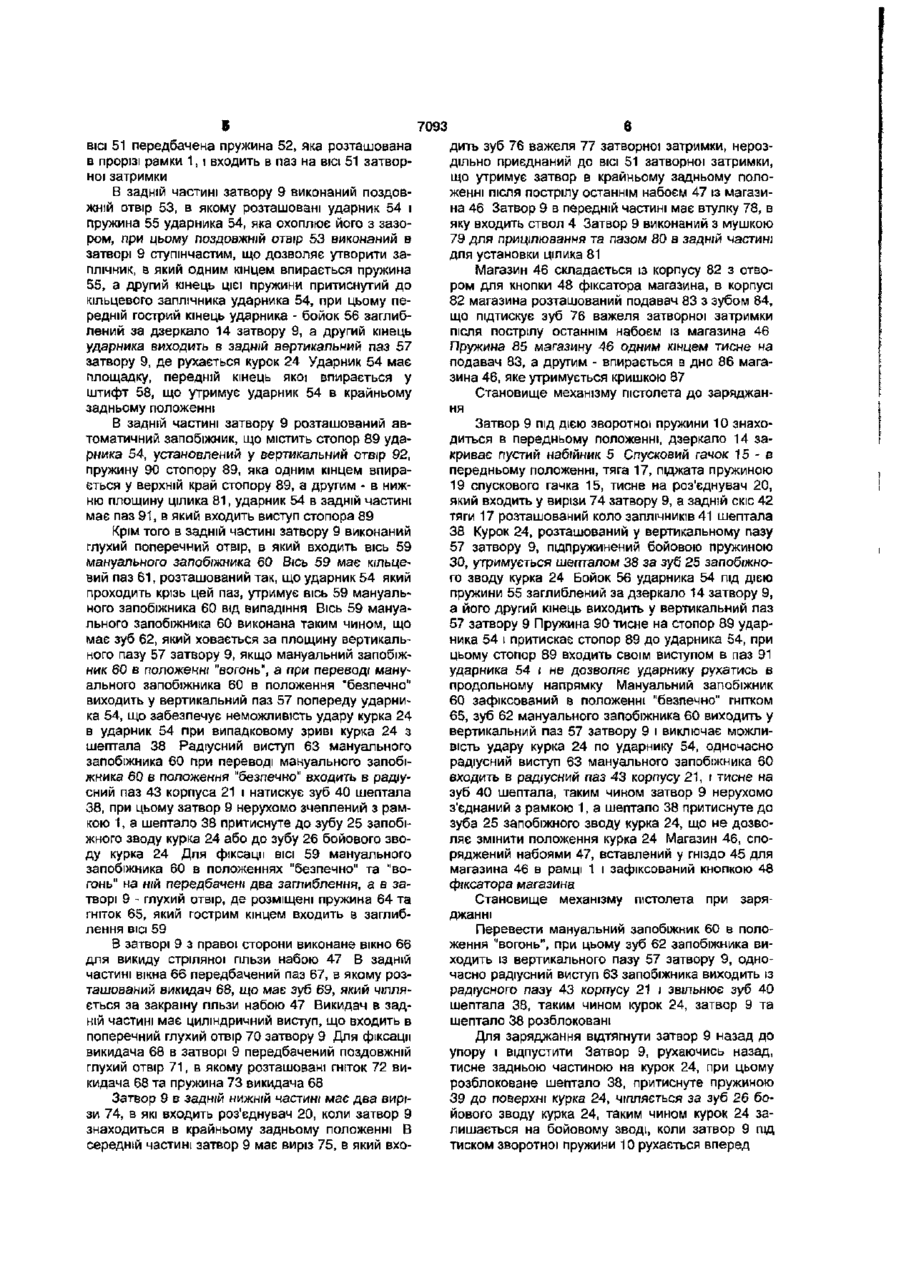

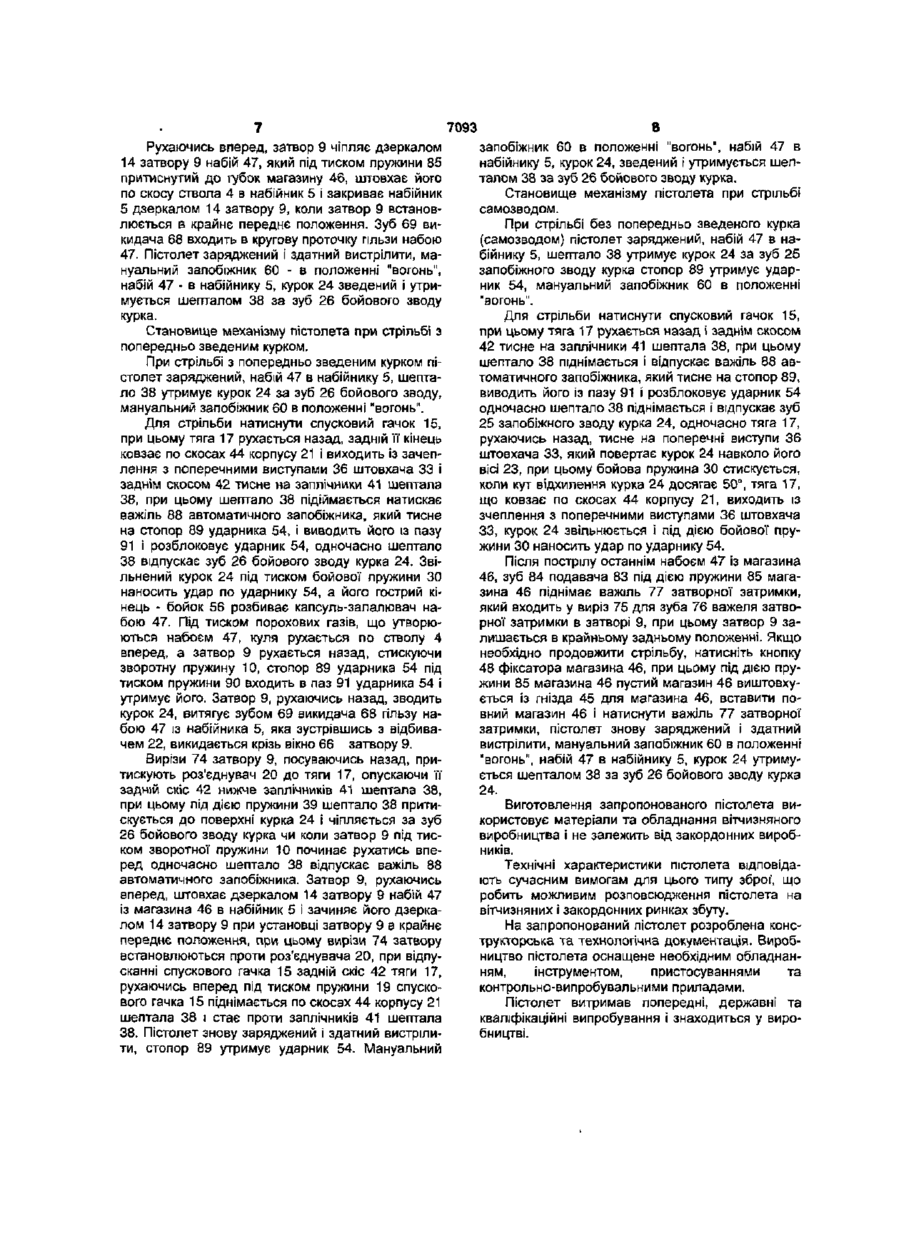

Текст

1. Пістолет, що містить рамку, виконану з запобіжною скобою та рукояткою, в гнізді якої розташований магазин, ствол, виконаний з набійником і внутрішніми нарізами, затвор, який встановлений з можливістю ковзати по пазах рамки для запирання набійника в крайньому передньому положенні, зворотну пружину, що утримує затвор в крайньому передньому положенні, яка охоплює напрямну, ударно-спусковий механізм куркового типу подвійної дії, що містить розташовані в рамці курок, закріплений на осі з можливістю повороту під тиском бойової пружини, спусковий гачок з тягою і пружиною, пщпружинене шептало, розміщений в каналі затвора ударник з можливістю повздовжнього переміщення, передня частина якого закінчується бойком, роз'єднувач, механізм вилучення стріляних гільз, що складається з підпружиненого викидача гільзи та відбивача, мануальний запобіжник, пристрій затворної затримки, який відрізняється тим, що ствол нероздільно з'єднаний з обоймою, яка вставлена в гніздо рамки і приєднана до неї віссю затворної затримки, при цьому збільшені довжина ствола, габаритні розміри пістолета та місткість магазину. 2. Пістолет за п. 1 який відрізняється тим, що містить автоматичний запобіжник до складу якого входять розташовані у вертикальному отворі затвора стопор і пружину стопора, яка одним кінцем впирається у верхній край стопора, а другим - у нижню площину цілика та важіль, вставлений в отвір корпусу шептала. Корисна модель відноситься до вогнепальної зброї", власне - до пістолетів, які є особистою зброєю, призначеною для поразки цілей на невеликій відстані. Відомий пістолет [патент на винахід "Пістолет" №30003 за заявкою №97125801 від 04.12.1997р.], містить рамку, виконану з запобіжною скобою та рукояткою, в гнізді якої розташований магазин, ствол, виконаний з набійником та внутрішніми нарізами, затвор, який встановлений з можливістю ковзати по пазах рамки для запирання патронника в крайньому передньому положенні, зворотну пружину яка охоплює напрямну, ударно-спусковий механізм куркового типу подвійної дії, до складу якого входять розташовані в рамці курок, закріплений на осі з можливістю повороту під тиском бойової пружини, спусковий гачок з тягою і пружиною, підпружинене шептало, розміщений в каналі затвора ударник з можливістю поздовжнього переміщення, передня частина якого закінчується бойком, роз'єднувач, механізм вилучення стріляних гільз, що складається з підпружиненого вики дача та відбивача, мануальний запобіжник, пристрій затворно"! затримки, прицільні пристрої, фіксатор магазину кнопочного типу розташований в місці сполучення рамки та спускової скоби яка має в передній частині площадку з насічкою. Недоліками відомого пістолета є недостатня початкова швидкість кулі, точність стрільби та відсутність автоматичного запобіжника, який забезпечує можливість носити заряджений пістолет, і швидко розпочинати стрільбу без переводу мануального запобіжника в положення "вогонь" для виконання спеціальних завдань, а також неможливість забезпечення достатньої якості технічного обслуговування пістолета, зокрема чищення набійника та спускового механізму. Недостатня практична швидкострільність, яка збільшена за рахунок підвищення місткості магазину. В основу корисної моделі поставлена задача створення пістолета, в якому шляхом зміни композиційної будови досягається можливість підвищити о О) о N 7093 початкову швидкість кулі, точність стрільби та зручність технічного обслуговування. Поставлене завдання вирішується тим, що пістолет містить рамку, виконану з запобіжною скобою та рукояткою в гнізді якої розташований магазин, ствол, виконаний з набійником та внутрішніми нарізами, затвор, який встановлений з можливістю ковзати по пазах рамки для запирання набійника в крайньому передньому положенні, зворотну пружину, що утримує затвор в крайньому передньому положенні, яка охоплює напрямну, ударноспусковий механізм куркового типу подвійної дії, до складу якого входять розташований в рамці курок, закріплений на осі з можливістю повороту під тиском бойової' пружини, спусковий гачок з тягою і пружиною, підпружинене шептало, розміщений в каналі затвора ударник з можливістю повздовжнього переміщення, передня частина якого закінчується бойком, роз'єднувач, механізм вилучення стріляних гільз, що складається з підпружиненого викидача та відбивача, мануальний запобіжник, пристрій затворної затримки, прицільні пристрої, фіксатор магазину кнопочного типу, розташований в місці сполучення рамки зі спусковою скобою яка має в передній частині площадку з насічкою, встановлений ствол збільшеної довжини, при цьому також збільшена довжина пістолета і рукоятки, що дозволяє довести місткість магазина до 16 набоїв і забезпечує відмінний баланс, коли центр ваги пістолета зі спорядженим набоями магазином знаходиться поблизу рукоятки, таке розміщення центру ваги збільшує стійкість пістолета, особливо при швидкій стрільбі, купчастість стрільби, а також точність влучення під час другого та подальших пострілів, крім того ствол нероздільно з'єднаний з обоймою, яка уставлена в гніздо рамки і приєднаний до неї віссю затворної затримки, при цьому він легко від'єднується коли вісь затворної затримки витягнута, що дозволяє забезпечити легке та якісне чищення всіх деталей пістолета, особливо набійника, який стає легко досяжним. Автоматичний запобіжник передбачений у пістолеті блокує ударник коли спусковий гачок в передньому положенні. Технічна суть та принцип дії пістолета пояснюється кресленням, де: Фіг.1 - Пістолет, вигляд зліва Фіг.2 - Пістолет, вигляд спереду Фіг.З - Пістолет, вигляд справа ФІг.4 - Розріз за А-А пістолета на Фіг.2 Фіг.5 - Поздовжній розріз корпусу шептала Фіг.6 - Поздовжній розріз шептала Фіг.7 - Поздовжній розріз вузла затворної затримки Фіг.8 - Поперечний розріз вузла викидача Фіг.9 - Поздовжній розріз автоматичного запобіжника. Пістолет містить рамку 1, задня частина рамки 1 закрита рукояткою 2, яка закріплена на рамці 1 гвинтами 3, ствол 4, виконаний з набійником 5, кульовим входом 6, та нарізною частиною 7, яка містить шість гексагональних нарізів 8, затвор 9, установлений з можливістю ковзати в пазах рамки 1, зворотну пружину 10, яка охоплює напрямну 11, задній край напрямної 11 зворотної" пружини 10, притиснутий до обойми 12 ствола 4, а передній виходить в отвір 13 в передній частині затвору 9. Зворотна пружина 10 одним кінцем притиснута до кільцевого заплічника напрямної 11 зворотної пружини 10, а другим кінцем впирається у передню стінку затвору 9, таким чином, затвор 9, під дією зворотної' пружини 10, утримується в крайньому передньому положенні і закриває дзеркалом 14 набійник 5. Спусковий гачок 15 верхнім кінцем приєднаний до рамки 1 віссю 16. Тяга 17 рамкової форми установлена у внутрішній порожнині рамки 1 з можливістю ковзати і зчеплена з спусковим гачком 15 віссю 18. В глухому пазу спускового гачка 15 на вісі 18 розташована пружина 19, що тисне на спусковий гачок 15 в напрямку вперед і одночасно притискує тягу 17 до роз'єднувача 20. В задній верхній частині рамки 1 встановлений корпус 21, виконаний з відбивачем 22 і зафіксований в своєму положенні штифтом 23. Корпус 21 в задній частині має поздовжній проріз для курка 24, при цьому штифт 23 використовується як вісь навколо якої повертається курок 24. В нижній частині курок 24 має зуб 25 запобіжного зводу, і зуб 26 бойового зводу, а також поздовжній проріз, поперек якого запресовано штифт 27, в який впирається виріз 28 напрямної 29, яку охоплює бойова пружина ЗО. Бойова пружина ЗО нижнім кінцем притиснута до упору 31, який своїм пазом входить в стінку 32 рамки 1, а верхній кінець бойової пружини впирається у виступи напрямної 29. Курок 24 в передній нижній частині має поздовжній паз, в якому розташований штовхан 33, закріплений віссю 34. Зацеп 35 штовхача 33 входить у паз тяги 17, а поперечні виступи 36 штовхача 33 впираються у задню стінку тяги 17. У внутрішній порожнині корпусу 21 на вісі 37 розташовані шептало 38 та пружина 39, яка своїми кінцями входить в глухі отвори шептала 38 та корпусу 21. На верхній поверхні шептала 38 виконаний зуб 40, а знизу в передній частині виконані два заплічники 41, в які впирається задній скіс 42 тяги 17. На лівій внутрішній поверхні корпусу 21 встановлений в боковий отвір важіль 88 автоматичного запобіжника, притиснутий до шептала 38. У верхній поверхні корпусу 21 виконаний поперечний радіусний паз 43 та два наскрізних отвори: один для зубу 40, а другий для важеля 88 автоматичного запобіжника. Пружина 39 притискує шептало 38 до зуба 25 запобіжного зводу курка 24, або зубу 26 бойового зводу курка 24. Корпус 21 в місці розташування вісі 37 шептала 38 на бокових стінках має два скоси 44, по яких ковзає тяга 17 при натисканні спускового гачка 15. У двох вертикальних пазах корпусу 21 розташований роз'єднувач 20, який притиснутий до верхньої поверхні тяги 17. В задній нижній частині рамки 1 виконане гніздо 45 для встановлення магазина 46 з набоями 47, а в місці сполучення спускової скоби з рукояткою 2 в отвір рамки 1 встановлена кнопка 48 фіксатора магазина 46, яка утримується в рамці 1 пружиною 49. Ствол 4 запресований в обойму 12 і закріплений в обоймі 12 нероздільно штифтом 50, обойма 12 установлюється в гніздо рамки 1 і фіксується там віссю 51 затворної затримки, для утримання 8 7093 б ВІСІ 51 передбачена пружина 52, яка розташована дить зуб 76 важеля 77 затворної затримки, нерозв прорізі рамки 1, і входить в паз на вісі 51 затвордільно приєднаний до ВІСІ 51 затворної затримки, ної затримки що утримує затвор в крайньому задньому положенні після пострілу останнім набоєм 47 із магазиВ задній частині затвору 9 виконаний поздовна 46 Затвор 9 в передній частині має втулку 78, в жній отвір 53, в якому розташовані ударник 54 і яку входить ствол 4 Затвор 9 виконаний з мушкою пружина 55 ударника 54, яка охоплює його з зазо79 для прицілювання та пазом 80 в задній частині ром, при цьому поздовжній отвір 53 виконаний в для установки цілика 81 затворі 9 ступінчастим, що дозволяє утворити заплічник, в який одним кінцем впирається пружина Магазин 46 складається із корпусу 82 з отво55, а другий кінець цієї пружини притиснутий до ром для кнопки 48 фіксатора магазина, в корпусі кільцевого заплічника ударника 54, при цьому пе82 магазина розташований подавач 83 з зубом 84, редній гострий кінець ударника - бойок 56 заглибщо підтискує зуб 76 важеля затворної затримки лений за дзеркало 14 затвору 9, а другий кінець після пострілу останнім набоєм із магазина 46 ударника виходить в задній вертикальний паз 57 Пружина 85 магазину 46 одним кінцем тисне на затвору 9, де рухається курок 24 Ударник 54 має подавач 83, а другим - впирається в дно 86 магаплощадку, передній кінець якої впирається у зина 46, яке утримується кришкою 87 штифт 58, що утримує ударник 54 в крайньому Становище механізму пістолета до заряджанзадньому положенні ня В задній частині затвору 9 розташований авЗатвор 9 під дією зворотної пружини 10 знахотоматичний запобіжник, що містить стопор 89 удадиться в передньому положенні, дзеркало 14 зарника 54, установлений у вертикальний отвір 92, криває пустий набійник 5 Спусковий гачок 15 - в пружину 90 стопору 89, яка одним кінцем впирапередньому положенні, тяга 17, піджата пружиною ється у верхній край стопору 89, а другим - в ниж19 спускового гачка 15, тисне на роз'єднувач 20, ню площину цілика 81, ударник 54 в задній частині який входить у вирізи 74 затвору 9, а задній скіс 42 має паз 91, в який входить виступ стопора 89 тяги 17 розташований коло заплічників 41 шептала Крім того в задній частині затвору 9 виконаний 38 Курок 24, розташований у вертикальному пазу глухий поперечний отвір, в який входить вісь 59 57 затвору 9, підпружинений бойовою пружиною мануального запобіжника 60 Вісь 59 мас кільцеЗО, утримується шептапом 38 за зуб 25 запобіжновий паз 61, розташований так, що ударник 54 який го зводу курка 24 Бойок 56 ударника 54 під дією проходить крізь цей паз, утримує вісь 59 мануальпружини 55 заглиблений за дзеркало 14 затвору 9, ного запобіжника 60 від випадіння Вісь 59 мануаа його другий кінець виходить у вертикальний паз льного запобіжника 60 виконана таким чином, що 57 затвору 9 Пружина 90 тисне на стопор 89 удармає зуб 62, який ховається за площину вертикальника 54 і притискає стопор 89 до ударника 54, при ного пазу 57 затвору 9, якщо мануальний запобіжцьому стопор 89 входить своїм виступом в паз 91 ник 60 в положенні "вогонь", а при переводі мануударника 54 і не дозволяє ударнику рухатись в ального запобіжника 60 в положення "безпечно" продольному напрямку Мануальний запобіжник виходить у вертикальний паз 57 попереду ударни60 зафіксований в положенні "безпечно" гнітком ка 54, що забезпечує неможливість удару курка 24 65, зуб 62 мануального запобіжника 60 виходить у в ударник 54 при випадковому зриві курка 24 з вертикальний паз 57 затвору 9 і виключає можлишептала 38 Радіусний виступ 63 мануального вість удару курка 24 по ударнику 54, одночасно запобіжника 60 при переводі мануального запобірадіусний виступ 63 мануального запобіжника 60 жника 60 в положення "безпечно" входить в радіувходить в радіусний паз 43 корпусу 21, і тисне на сний паз 43 корпуса 21 і натискує зуб 40 шептала зуб 40 шептала, таким чином затвор 9 нерухомо 38, при цьому затвор 9 нерухомо зчеплений з рамз'єднаний з рамкою 1, а шептало 38 притиснуте до кою 1, а шептало 38 притиснуте до зубу 25 запобізуба 25 запобіжного зводу курка 24, що не дозвожного зводу курка 24 або до зубу 26 бойового зволяє змінити положення курка 24 Магазин 46, споду курка 24 Для фіксації ВІСІ 59 мануального ряджений набоями 47, вставлений у гніздо 45 для запобіжника 60 в положеннях "безпечно" та "вомагазина 46 в рамці 1 і зафіксований кнопкою 48 гонь" на ній передбачені два заглиблення, а в зафіксатора магазина творі 9 - глухий отвір, де розміщені пружина 64 та Становище механізму пістолета при зарягніток 65, який гострим кінцем входить в заглибджанні лення ВІСІ 59 Перевести мануальний запобіжник 60 в полоВ затворі 9 з правої сторони виконане вікно 66 ження "вогонь", при цьому зуб 62 запобіжника видля викиду стріляної гільзи набою 47 В задній ходить із вертикального пазу 57 затвору 9, одночастині вікна 66 передбачений паз 67, в якому розчасно радіусний виступ 63 запобіжника виходить із ташований викидач 68, що має зуб 69, який чіплярадіусного пазу 43 корпусу 21 і звільнює зуб 40 ється за закраїну гільзи набою 47 Викидач в задшептала 38, таким чином курок 24, затвор 9 та ній частині має циліндричний виступ, що входить в шептало 38 розблоковані поперечний глухий отвір 70 затвору 9 Для фіксації Для заряджання відтягнути затвор 9 назад до викидача 68 в затворі 9 передбачений поздовжній упору і відпустити Затвор 9, рухаючись назад, глухий отвір 71, в якому розташовані гніток 72 витисне задньою частиною на курок 24, при цьому кидача 68 та пружина 73 викидача 68 розблоковане шептало 38, притиснуте пружиною Затвор 9 в задній нижній частині має два вирі39 до поверхні курка 24, чіпляється за зуб 26 бози 74, в які входить роз'єднувач 20, коли затвор 9 йового зводу курка 24, таким чином курок 24 зазнаходиться в крайньому задньому положенні В лишається на бойовому зводі, коли затвор 9 під середній частині затвор 9 має виріз 75, в який вхотиском зворотної пружини 10 рухається вперед 7093 Рухаючись вперед, затвор 9 чіпляє дзеркалом 14 затвору 9 набій 47, який під тиском пружини 85 притиснутий до губок магазину 46, штовхає його по скосу ствола 4 в набійник 5 і закриває набійник 5 дзеркалом 14 затвору 9, коли затвор 9 встановлюється в крайнє переднє положення. Зуб 69 викидача 68 входить в кругову проточку гільзи набою 47. Пістолет заряджений і здатний вистрілити, мануальний запобіжник 60 - в положенні "вогонь", набій 47 - в набійнику 5, курок 24 зведений і утримується шепталом 38 за зуб 26 бойового зводу курка. Становище механізму пістолета при стрільбі з попередньо зведеним курком. При стрільбі з попередньо зведеним курком пістолет заряджений, набій 47 в набійнику 5, шептало 38 утримує курок 24 за зуб 26 бойового зводу, мануальний запобіжник 60 в положенні "вогонь". Для стрільби натиснути спусковий гачок 15, при цьому тяга 17 рухається назад, задній її кінець ковзає по скосах 44 корпусу 21 і виходить Із зачеплення з поперечними виступами 36 штовхача 33 і заднім скосом 42 тисне на заплічники 41 шептала 38, при цьому шептало 38 підіймається натискає важіль 88 автоматичного запобіжника, який тисне на стопор 89 ударника 54, і виводить його із пазу 91 і розблоковує ударник 54, одночасно шептало 38 відпускає зуб 26 бойового зводу курка 24. Звільнений курок 24 під тиском бойової пружини ЗО наносить удар по ударнику 54, а його гострий кінець - бойок 56 розбиває капсуль-запапювач набою 47. Під тиском порохових газів, що утворюються набоєм 47, куля рухається по стволу 4 вперед, а затвор 9 рухається назад, стискуючи зворотну пружину 10, стопор 89 ударника 54 під тиском пружини 90 входить в паз 91 ударника 54 і утримує його. Затвор 9, рухаючись назад, зводить курок 24, витягує зубом 69 викидача 68 гільзу набою 47 із набійника 5, яка зустрівшись з відбивачем 22, викидається крізь вікно 66 затвору 9. Вирізи 74 затвору 9, посуваючись назад, притискують роз'єднувач 20 до тяги 17, опускаючи її задній скіс 42 нижче заплічників 41 шептала 38, при цьому під дією пружини 39 шептало 38 притискується до поверхні курка 24 І чіпляється за зуб 26 бойового зводу курка чи коли затвор 9 під тиском зворотної пружини 10 починає рухатись вперед одночасно шептало 38 відпускає важіль 88 автоматичного запобіжника. Затвор 9, рухаючись вперед, штовхає дзеркалом 14 затвору 9 набій 47 із магазина 46 в набійник 5 і зачиняє його дзеркалом 14 затвору 9 при установці затвору 9 в крайнє переднє положення, при цьому вирізи 74 затвору встановлюються проти роз'єднувача 20, при відпусканні спускового гачка 15 задній скіс 42 тяги 17, рухаючись вперед під тиском пружини 19 спускового гачка 15 піднімається по скосах 44 корпусу 21 шептала 38 і стає проти заплічників 41 шептала 38. Пістолет знову заряджений і здатний вистрілити, стопор 89 утримує ударник 54. Мануальний 8 запобіжник 60 в положенні "вогонь", набій 47 в набійнику 5, курок 24, зведений І утримується шепталом 38 за зуб 26 бойового зводу курка. Становище механізму пістолета при стрільбі самозводом. При стрільбі без попередньо зведеного курка (самозводом} пістолет заряджений, набій 47 в набійнику 5, шептало 38 утримує курок 24 за зуб 25 запобіжного зводу курка стопор 89 утримує ударник 54, мануальний запобіжник 60 в положенні "вогонь". Для стрільби натиснути спусковий гачок 15, при цьому тяга 17 рухається назад і заднім скосом 42 тисне на заплічники 41 шептала 38, при цьому шептало 38 піднімається і відпускає важіль 88 автоматичного запобіжника, який тисне на стопор 89, виводить його із пазу 91 І розблоковує ударник 54 одночасно шептало 38 піднімається і відпускає зуб 25 запобіжного зводу курка 24, одночасно тяга 17, рухаючись назад, тисне на поперечні виступи 36 штовхача 33, який повертає курок 24 навколо його вісі 23, при цьому бойова пружина ЗО стискується, коли кут відхилення курка 24 досягає 50°, тяга 17, що ковзає по скосах 44 корпусу 21, виходить із зчеплення з поперечними виступами 36 штовхача 33, курок 24 звільнюється і під дією бойової пружини ЗО наносить удар по ударнику 54. Після пострілу останнім набоєм 47 із магазина 46, зуб 84 подавача 83 під дією пружини 85 магазина 46 піднімає важіль 77 затворної затримки, який входить у виріз 75 для зуба 76 важеля затворної затримки в затворі 9, при цьому затвор 9 залишається в крайньому задньому положенні. Якщо необхідно продовжити стрільбу, натисніть кнопку 48 фіксатора магазина 46, при цьому під дією пружини 85 магазина 46 пустий магазин 46 виштовхується із гнізда 45 для магазина 46, вставити повний магазин 46 і натиснути важіль 77 затворної затримки, пістолет знову заряджений і здатний вистрілити, мануальний запобіжник 60 в положенні "вогонь", набій 47 в набійнику 5, курок 24 утримується шепталом 38 за зуб 26 бойового зводу курка 24. Виготовлення запропонованого пістолета використовує матеріали та обладнання вітчизняного виробництва і не залежить від закордонних виробників. Технічні характеристики пістолета відповідають сучасним вимогам для цього типу зброї", що робить можливим розповсюдження пістолета на вітчизняних і закордонних ринках збуту. На запропонований пістолет розроблена конструкторська та технологічна документація. Виробництво пістолета оснащене необхідним обладнанням, інструментом, пристосуваннями та контрол ь н о- ви п робу вал ь ни м и п рилад а м и. Пістолет витримав попередні, державні та кваліфікаційні випробування і знаходиться у виробництві. 7093 9 Z> П (Я 65 73 10 X 17 Фіг. 5 Фіг. 6 12 7093 11 «г. 7 Фіг 8 90 9} •it. 9 Комп ютерна верстка В Мацело Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Pistol

Автори англійською

Zaiets Petro Andriiovych, Pysarenko Viktor Hryhorovych, Vozniuk Viktor Ivanovych

Назва патенту російською

Пистолет

Автори російською

Заец Петр Андреевич, Писаренко Виктор Григорьевич, Вознюк Виктор Иванович

МПК / Мітки

МПК: F41C 3/00

Мітки: пістолет
