Вогнестійкий матеріал для покриттів adina

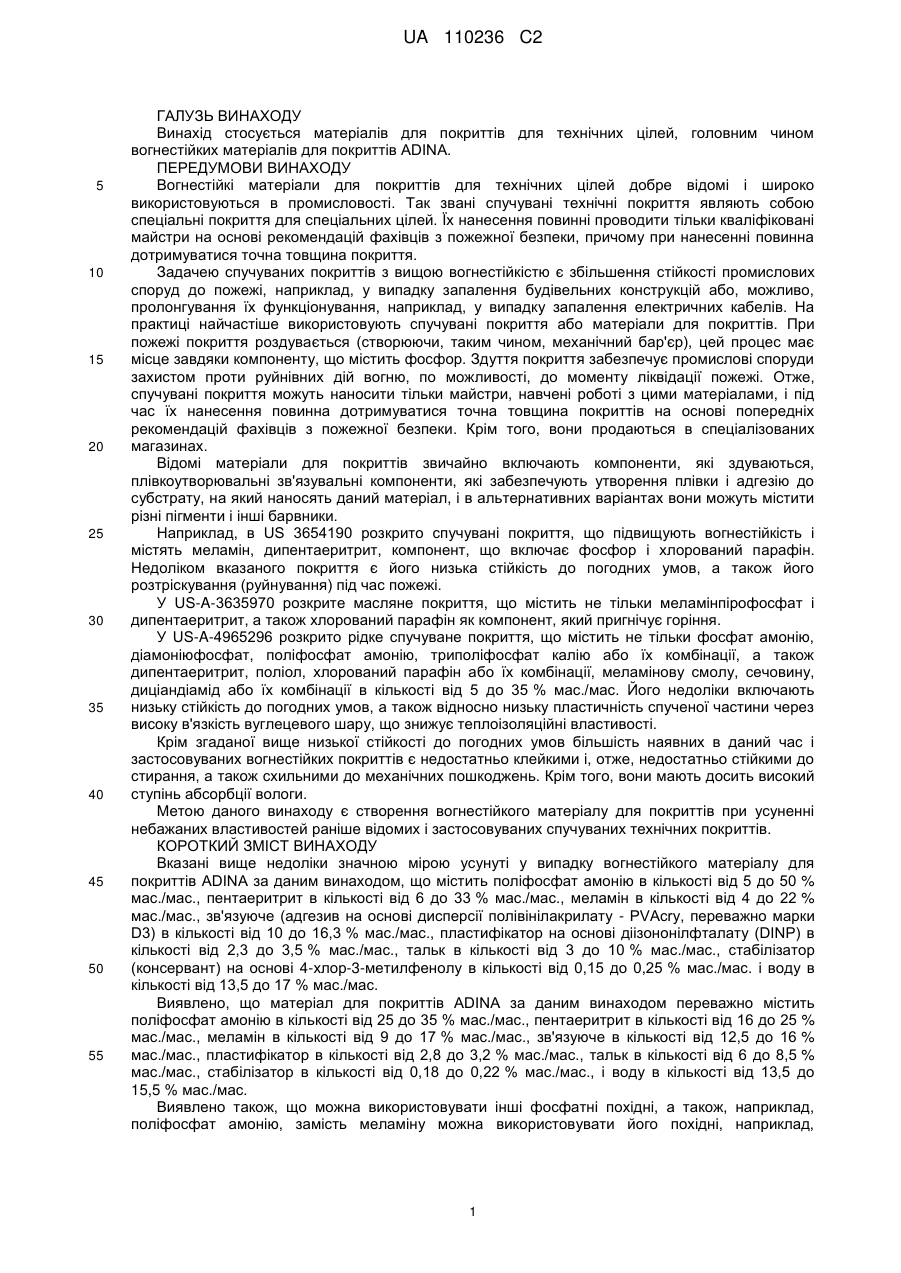

Реферат: Вогнестійкий матеріал для покриттів ADINA. Вогнестійкий матеріал для покриттів ADINA, що містить поліфосфат амонію в кількості від 5 до 50 % мас./мас., пентаеритрит - в кількості від 6 до 33 % мас./мас., меламін - в кількості від 4 до 22 % мас./мас., зв'язуюче на основі дисперсії полівінілакрилату - в кількості від 10 до 16,3 % мас./мас., пластифікатор на основі діізононілфталату - в кількості від 2,3 до 3,5 % мас./мас., тальк - в кількості від 3 до 10 % мас./мас., стабілізатор (консервант) на основі 4-хлор-3-метилфенолу - в кількості від 0,15 до 0,25 % мас./мас. і воду - в кількості від 13,5 до 17 % мас./мас. UA 110236 C2 (12) UA 110236 C2 UA 110236 C2 5 10 15 20 25 30 35 40 45 50 55 ГАЛУЗЬ ВИНАХОДУ Винахід стосується матеріалів для покриттів для технічних цілей, головним чином вогнестійких матеріалів для покриттів ADINA. ПЕРЕДУМОВИ ВИНАХОДУ Вогнестійкі матеріали для покриттів для технічних цілей добре відомі і широко використовуються в промисловості. Так звані спучувані технічні покриття являють собою спеціальні покриття для спеціальних цілей. Їх нанесення повинні проводити тільки кваліфіковані майстри на основі рекомендацій фахівців з пожежної безпеки, причому при нанесенні повинна дотримуватися точна товщина покриття. Задачею спучуваних покриттів з вищою вогнестійкістю є збільшення стійкості промислових споруд до пожежі, наприклад, у випадку запалення будівельних конструкцій або, можливо, пролонгування їх функціонування, наприклад, у випадку запалення електричних кабелів. На практиці найчастіше використовують спучувані покриття або матеріали для покриттів. При пожежі покриття роздувається (створюючи, таким чином, механічний бар'єр), цей процес має місце завдяки компоненту, що містить фосфор. Здуття покриття забезпечує промислові споруди захистом проти руйнівних дій вогню, по можливості, до моменту ліквідації пожежі. Отже, спучувані покриття можуть наносити тільки майстри, навчені роботі з цими матеріалами, і під час їх нанесення повинна дотримуватися точна товщина покриттів на основі попередніх рекомендацій фахівців з пожежної безпеки. Крім того, вони продаються в спеціалізованих магазинах. Відомі матеріали для покриттів звичайно включають компоненти, які здуваються, плівкоутворювальні зв'язувальні компоненти, які забезпечують утворення плівки і адгезію до субстрату, на який наносять даний матеріал, і в альтернативних варіантах вони можуть містити різні пігменти і інші барвники. Наприклад, в US 3654190 розкрито спучувані покриття, що підвищують вогнестійкість і містять меламін, дипентаеритрит, компонент, що включає фосфор і хлорований парафін. Недоліком вказаного покриття є його низька стійкість до погодних умов, а також його розтріскування (руйнування) під час пожежі. У US-A-3635970 розкрите масляне покриття, що містить не тільки меламінпірофосфат і дипентаеритрит, а також хлорований парафін як компонент, який пригнічує горіння. У US-A-4965296 розкрито рідке спучуване покриття, що містить не тільки фосфат амонію, діамоніюфосфат, поліфосфат амонію, триполіфосфат калію або їх комбінації, а також дипентаеритрит, поліол, хлорований парафін або їх комбінації, меламінову смолу, сечовину, диціандіамід або їх комбінації в кількості від 5 до 35 % мас./мас. Його недоліки включають низьку стійкість до погодних умов, а також відносно низьку пластичність спученої частини через високу в'язкість вуглецевого шару, що знижує теплоізоляційні властивості. Крім згаданої вище низької стійкості до погодних умов більшість наявних в даний час і застосовуваних вогнестійких покриттів є недостатньо клейкими і, отже, недостатньо стійкими до стирання, а також схильними до механічних пошкоджень. Крім того, вони мають досить високий ступінь абсорбції вологи. Метою даного винаходу є створення вогнестійкого матеріалу для покриттів при усуненні небажаних властивостей раніше відомих і застосовуваних спучуваних технічних покриттів. КОРОТКИЙ ЗМІСТ ВИНАХОДУ Вказані вище недоліки значною мірою усунуті у випадку вогнестійкого матеріалу для покриттів ADINA за даним винаходом, що містить поліфосфат амонію в кількості від 5 до 50 % мас./мас., пентаеритрит в кількості від 6 до 33 % мас./мас., меламін в кількості від 4 до 22 % мас./мас., зв'язуюче (адгезив на основі дисперсії полівінілакрилату - PVAcry, переважно марки D3) в кількості від 10 до 16,3 % мас./мас., пластифікатор на основі діізононілфталату (DINP) в кількості від 2,3 до 3,5 % мас./мас., тальк в кількості від 3 до 10 % мас./мас., стабілізатор (консервант) на основі 4-хлор-3-метилфенолу в кількості від 0,15 до 0,25 % мас./мас. і воду в кількості від 13,5 до 17 % мас./мас. Виявлено, що матеріал для покриттів ADINA за даним винаходом переважно містить поліфосфат амонію в кількості від 25 до 35 % мас./мас., пентаеритрит в кількості від 16 до 25 % мас./мас., меламін в кількості від 9 до 17 % мас./мас., зв'язуюче в кількості від 12,5 до 16 % мас./мас., пластифікатор в кількості від 2,8 до 3,2 % мас./мас., тальк в кількості від 6 до 8,5 % мас./мас., стабілізатор в кількості від 0,18 до 0,22 % мас./мас., і воду в кількості від 13,5 до 15,5 % мас./мас. Виявлено також, що можна використовувати інші фосфатні похідні, а також, наприклад, поліфосфат амонію, замість меламіну можна використовувати його похідні, наприклад, 1 UA 110236 C2 5 10 15 меламінціанурат, меламінборат, меламінполіфосфат, меламіндифосфат, меламінпірофосфат і меламінфосфат, а також можна використовувати монопентаеритрит або дипентаеритрит. Регулюючи вміст індивідуальних компонентів, можна отримати матеріал для покриттів ADINA з різними фізико-хімічними властивостями, які дозволяють застосовувати його в різних промислових галузях. Матеріал для покриттів ADINA за даним винаходом можна отримати простим змішуванням індивідуальних компонентів в гомогенізаторі. Перевага даного матеріалу для покриттів ADINA полягає головним чином в тому, що, хоча він є так званим технічним покриттям, його фізико-хімічні властивості можуть конкурувати з властивостями декоративних і технічних покриттів, які мають вищі вимоги до цих параметрів. Вони зокрема включають особливу клейкість, яка в комбінації з пластичністю створює значний (товстий) шар вуглецю при пожежі, поступово стаючи все більшим і роздуваючись внаслідок високих температур під час пожежі (оскільки вуглецевий шар містить пухирці повітря), і забезпечує чудові теплоізоляційні властивості, навіть при нанесенні тільки тонкого шару. Приведені нижче приклади ілюструють даний винахід без обмеження його галузі. Приклади Приклад № 1 Вогнестійкий матеріал покриттів ADINA для нанесення за допомогою намотування Склад: фосфат амонію 31 % мас./мас пентаеритрит 18 % мас./мас меламін 13 % мас./мас зв'язуюче (клей на 14 % мас./мас основі PVAcry) вода 13,8 % мас./мас пластифікатор (DINP) 3 % мас./мас стабілізатор 0,2 % мас./мас (PARMETOL) тальк 7 % мас./мас. 20 25 30 Процес виробництва (однаковий для всіх типів покривних матеріалів ADINA) Індивідуальні компоненти дозують і гомогенізують в гомогенізаторі в наступному порядку: поліфосфат амонію, пентаеритрит, меламін і тальк - і ретельно перемішують. Окремо готують і гомогенізують зв'язувальну частину вогнестійкого покривного матеріалу, що складається з 2/3 води від загальної кількості + адгезив на основі PVAcry DINP + стабілізатор, і додають до суміші поліфосфату амонію, пентаеритриту, меламіну і тальку, гомогенізують і на закінчення додають 1/3 води, що залишилася. Приклад № 2 Вогнестійкий матеріал покриттів ADINA для нанесення при вирівнюванні Склад: фосфат амонію 7 % мас./мас пентаеритрит 31 %мас./мас меламін 22 %мас./мас зв'язуюче (клей на основі 14 %мас./мас PVAcry) вода 15,8 %мас./мас пластифікатор (DINP) 3 % мас./мас стабілізатор (PARMETOL) 0,2 % мас./мас тальк 7 % мас./мас Приклад № 3 2 UA 110236 C2 Вогнестійкий матеріал покриттів ADINA для нанесення за допомогою залиття (рідка консистенція). Склад: фосфат амонію 40 % мас./мас. пентаеритрит 8 % мас./мас меламін 10,8 % мас./мас зв'язуюче (клей на основі PVAcry) 14 % мас./мас вода 17 % мас./мас пластифікатор (DINP) 3 % мас./мас стабілізатор 0,2 % мас./мас. (PARMETOL) тальк 5 7 % мас./мас Приклад № 4 Вогнестійкий матеріал покриттів ADINA для нанесення за допомогою напилення Склад: фосфат амонію 30 % мас./мас пентаеритрит 18 % мас./мас меламін 12 % мас./мас зв'язуюче (клей на основі 14 % мас./мас полівінілакрилату) вода 15,8 % мас./мас пластифікатор (DINP) 3 % мас./мас стабілізатор (PARMETOL) тальк 10 0,2 % мас./мас 7 % мас./мас У приведеній нижче таблиці показане порівняння фізико-хімічних властивостей вогнестійкого матеріалу для покриття ADINA за прикладом 1 і фарби по дереву і металу для зовнішніх робіт. Таблиця Технічні характеристики Колір Вміст сухих речовин Об'ємна маса Сила зчеплення з основою Сила зчеплення з основою після тесту на стійкість до різких змін температури Морозостійкість (зчеплення з основою після 15-хв. циклів заморожування Матеріал за прикладом 1 білий мінімум 0,25 МПа ACTIN W (таблиця технічних даних) білий Прозорі мінімум 40 % Матові мінімум 50 % 3 Прозорі ~1100 кг/м 3 Матові ~1400 кг/м мінімум 0,25 МПа мінімум 0,25 МПа мінімум 0,25 МПа мінімум 0,25 МПа мінімум 0,25 МПа мінімум 70 % 1400 кг/м 3 3 UA 110236 C2 Еквівалентна дифузійна товщина RH20 Стійкість до стирання Водостійкість максимум 1 м максимум 1,5 м мінімум 20 хв. 2 0 л/м , 30 хв. мінімум 20 хв. 2 0 л/м , 30 хв. Як видно з приведеної вище таблиці, вогнестійкий матеріал для покриттів ADINA відповідає всім фізико-хімічним вимогам не тільки для вогнестійких покриттів, але і для стандартних технічних і декоративних покриттів. 5 ФОРМУЛА ВИНАХОДУ 10 15 20 1. Вогнестійкий матеріал для покриття ADINA, який відрізняється тим, що містить поліфосфат амонію в кількості від 5 до 50 % мас./мас., пентаеритрит - в кількості від 6 до 33 % мас./мас., меламін - в кількості від 4 до 22 % мас./мас., зв'язуюче на основі дисперсії полівінілакрилату - в кількості від 10 до 16,3 % мас./мас., пластифікатор на основі діізононілфталату - в кількості від 2,3 до 3,5 % мас./мас., тальк - в кількості від 3 до 10 % мас./мас., стабілізатор на основі 4-хлор3-метилфенолу - в кількості від 0,15 до 0,25 % мас./мас. і воду - в кількості від 13,5 до 17 % мас./мас. 2. Вогнестійкий матеріал для покриття за п. 1, який відрізняється тим, що містить поліфосфат амонію в кількості від 25 до 35 % мас./мас., пентаеритрит - в кількості від 16 до 25 % мас./мас., меламін - в кількості від 9 до 17 % мас./мас., зв'язуюче - в кількості від 12,5 до 16 % мас./мас., пластифікатор - в кількості від 2,8 до 3,2 % мас./мас., тальк - в кількості від 6 до 8,5 % мас./мас., стабілізатор - в кількості від 0,18 до 0,22 % мас./мас. і воду - в кількості від 13,5 до 15,5 % мас./мас. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
