Пристрій та процес фракціонування перекачуваної суспензії рідкої смоли, що містить тверді частинки

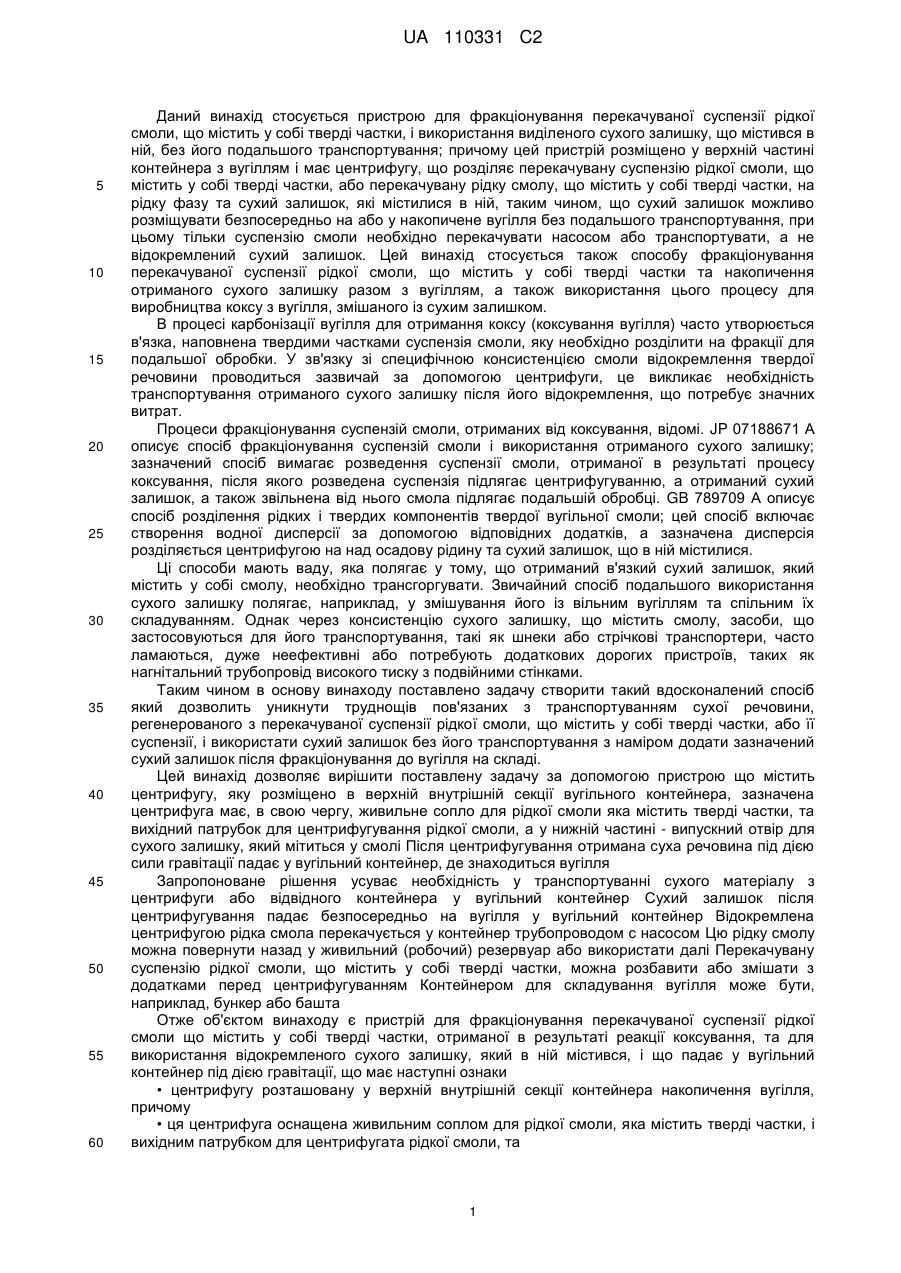

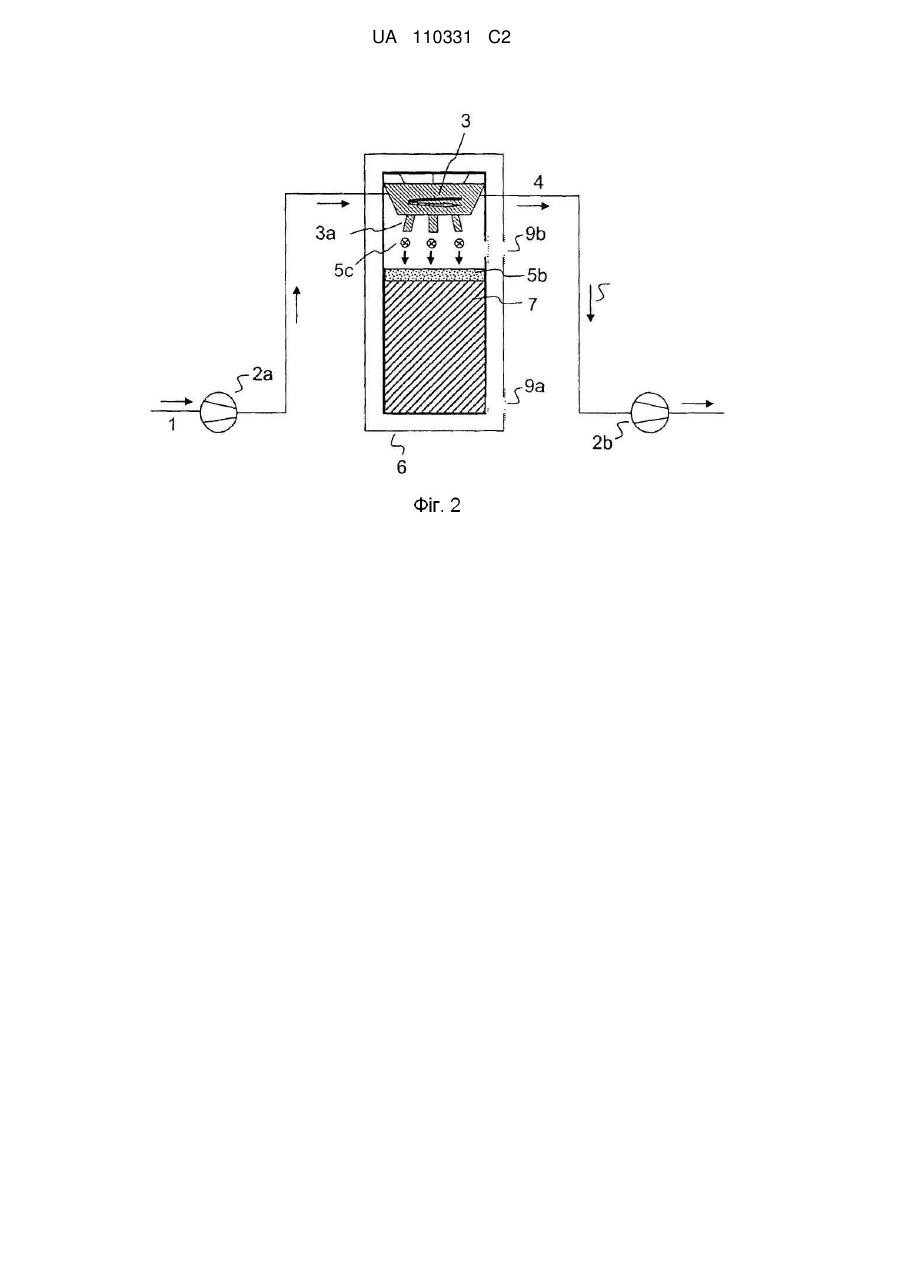

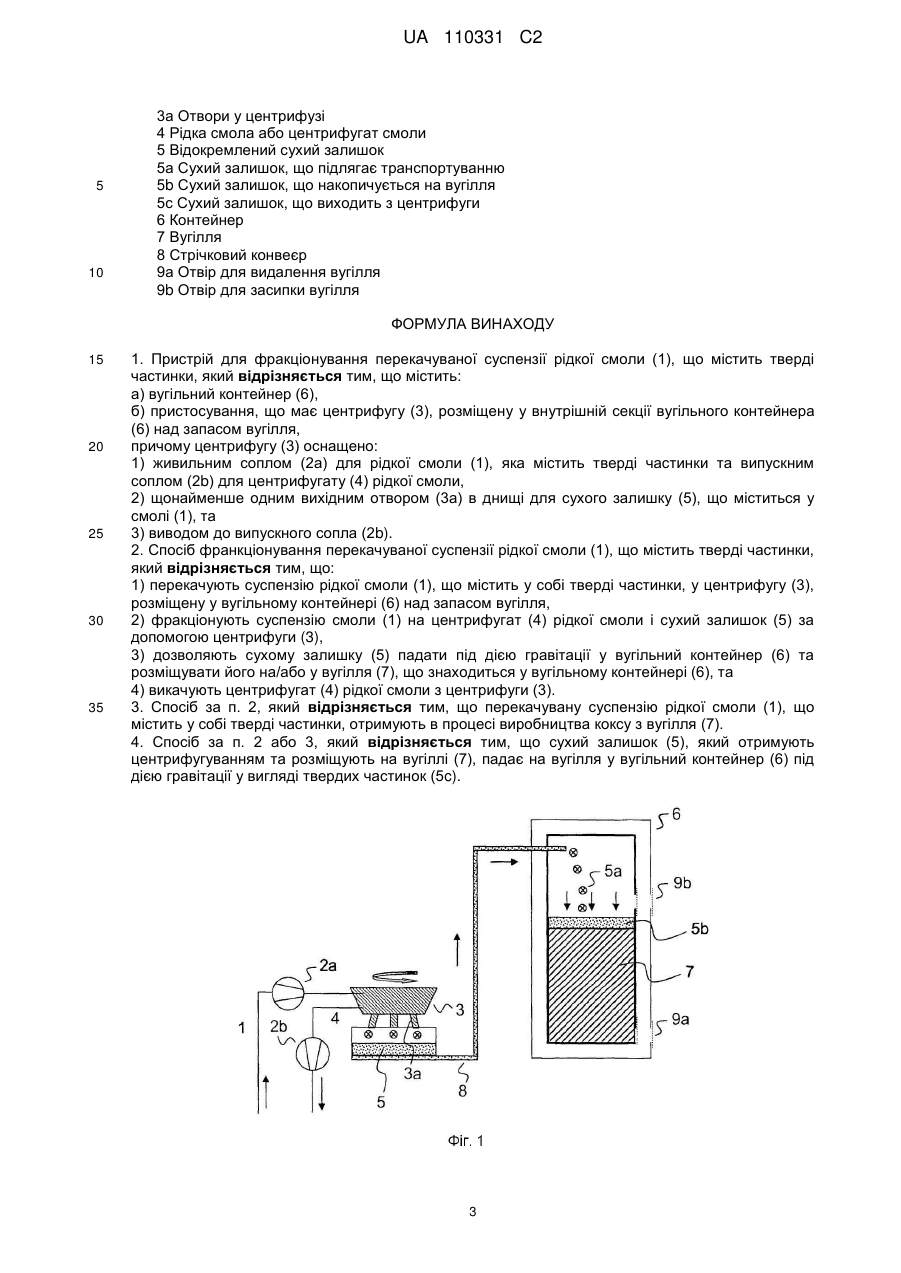

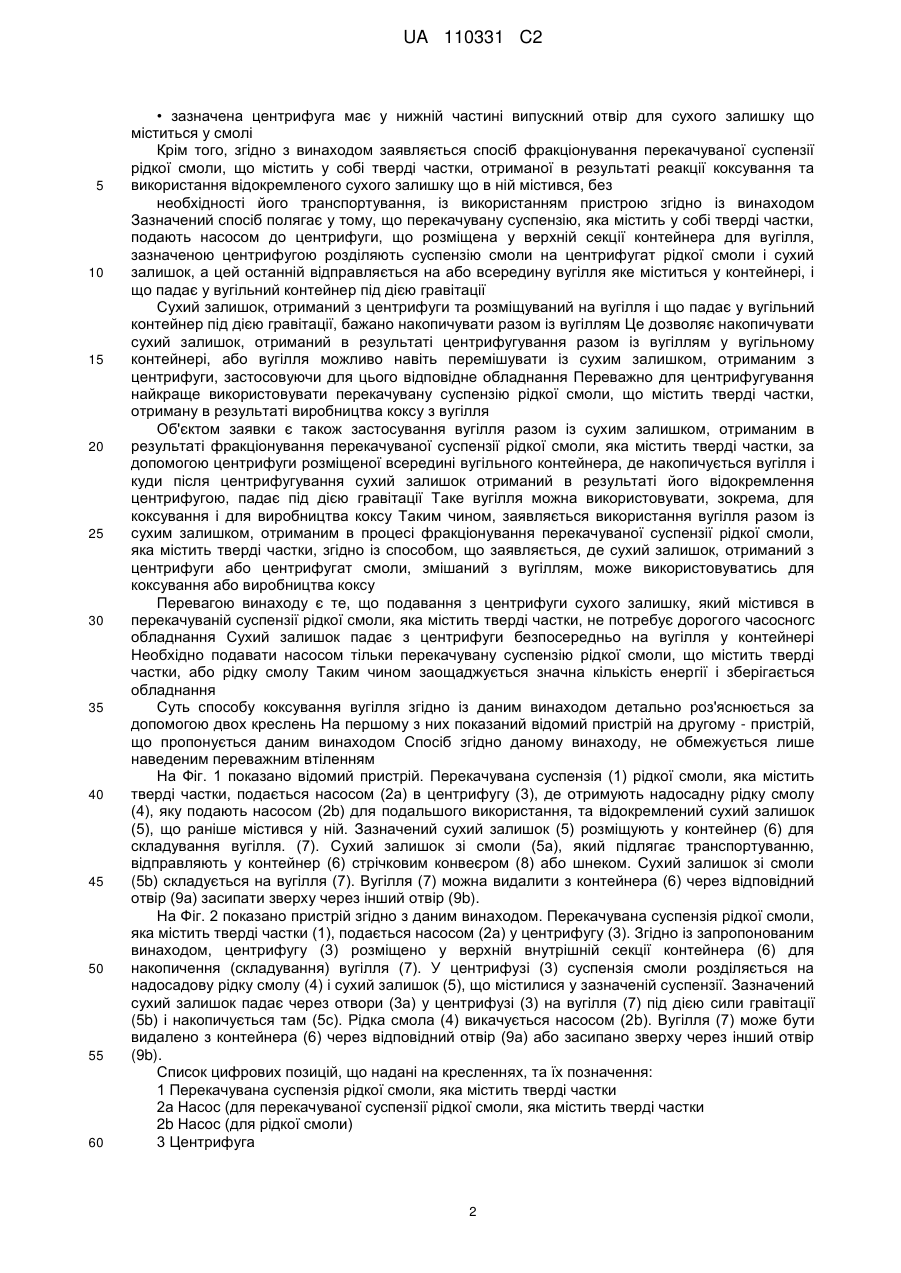

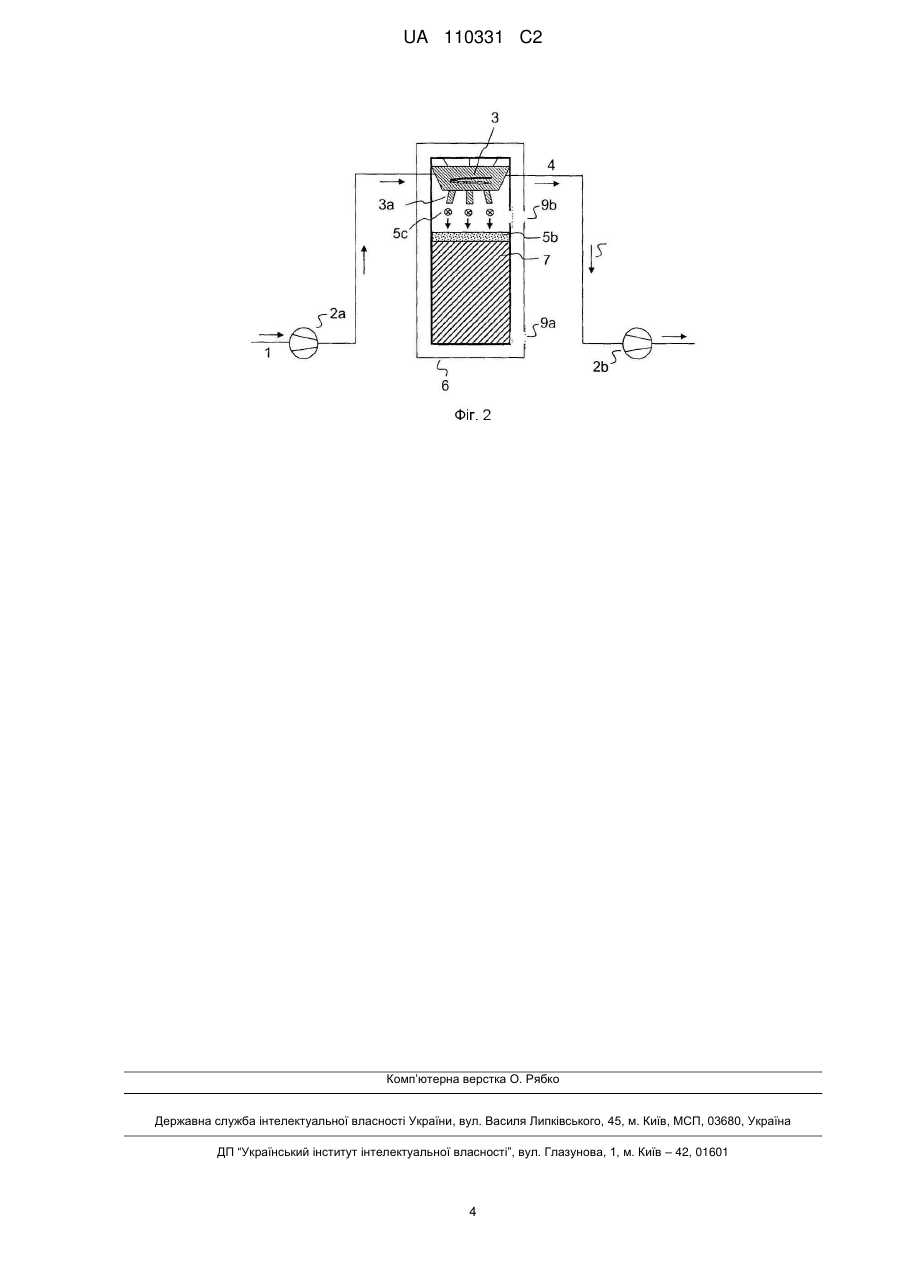

Реферат: Даний винахід стосується пристрою для фракціонування перекачуваної суспензії рідкої смоли, що містить у собі тверді частки, отриманої в результаті процесу коксування, з безпосереднім використанням виділеного сухого залишку, що містився в ній; зазначений пристрій складається з центрифуги, розміщуваної у верхній внутрішній секції контейнера з вугіллям; зазначена центрифуга має живильне сопло для рідкої смоли, яка містить тверді частки, та випускне сопло для центрифугату рідкої смоли і, крім того, має у нижній частині вихідний отвір для сухого залишку, що в ній містився, завдяки чому сухий залишок, який містить смолу, отриманий із суспензії смоли, не потребує ніякого транспортування. Винахід також стосується способу фракціонування перекачуваної суспензії рідкої смоли, що містить у собі тверді частки, і, за допомогою пристрою згідно з винаходом, забезпечує використання відокремленого сухого залишку, що містився в ній, без необхідності його транспортування, і, крім того, стосується застосування вугілля, змішаного із зазначеним сухим залишком. UA 110331 C2 (12) UA 110331 C2 UA 110331 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується пристрою для фракціонування перекачуваної суспензії рідкої смоли, що містить у собі тверді частки, і використання виділеного сухого залишку, що містився в ній, без його подальшого транспортування; причому цей пристрій розміщено у верхній частині контейнера з вугіллям і має центрифугу, що розділяє перекачувану суспензію рідкої смоли, що містить у собі тверді частки, або перекачувану рідку смолу, що містить у собі тверді частки, на рідку фазу та сухий залишок, які містилися в ній, таким чином, що сухий залишок можливо розміщувати безпосередньо на або у накопичене вугілля без подальшого транспортування, при цьому тільки суспензію смоли необхідно перекачувати насосом або транспортувати, а не відокремлений сухий залишок. Цей винахід стосується також способу фракціонування перекачуваної суспензії рідкої смоли, що містить у собі тверді частки та накопичення отриманого сухого залишку разом з вугіллям, а також використання цього процесу для виробництва коксу з вугілля, змішаного із сухим залишком. В процесі карбонізації вугілля для отримання коксу (коксування вугілля) часто утворюється в'язка, наповнена твердими частками суспензія смоли, яку необхідно розділити на фракції для подальшої обробки. У зв'язку зі специфічною консистенцією смоли відокремлення твердої речовини проводиться зазвичай за допомогою центрифуги, це викликає необхідність транспортування отриманого сухого залишку після його відокремлення, що потребує значних витрат. Процеси фракціонування суспензій смоли, отриманих від коксування, відомі. JP 07188671 А описує спосіб фракціонування суспензій смоли і використання отриманого сухого залишку; зазначений спосіб вимагає розведення суспензії смоли, отриманої в результаті процесу коксування, після якого розведена суспензія підлягає центрифугуванню, а отриманий сухий залишок, а також звільнена від нього смола підлягає подальшій обробці. GB 789709 А описує спосіб розділення рідких і твердих компонентів твердої вугільної смоли; цей спосіб включає створення водної дисперсії за допомогою відповідних додатків, а зазначена дисперсія розділяється центрифугою на над осадову рідину та сухий залишок, що в ній містилися. Ці способи мають ваду, яка полягає у тому, що отриманий в'язкий сухий залишок, який містить у собі смолу, необхідно трансгоргувати. Звичайний спосіб подальшого використання сухого залишку полягає, наприклад, у змішування його із вільним вугіллям та спільним їх складуванням. Однак через консистенцію сухого залишку, що містить смолу, засоби, що застосовуються для його транспортування, такі як шнеки або стрічкові транспортери, часто ламаються, дуже неефективні або потребують додаткових дорогих пристроїв, таких як нагнітальний трубопровід високого тиску з подвійними стінками. Таким чином в основу винаходу поставлено задачу створити такий вдосконалений спосіб який дозволить уникнути труднощів пов'язаних з транспортуванням сухої речовини, регенерованого з перекачуваної суспензії рідкої смоли, що містить у собі тверді частки, або її суспензії, і використати сухий залишок без його транспортування з наміром додати зазначений сухий залишок після фракціонування до вугілля на складі. Цей винахід дозволяє вирішити поставлену задачу за допомогою пристрою що містить центрифугу, яку розміщено в верхній внутрішній секції вугільного контейнера, зазначена центрифуга має, в свою чергу, живильне сопло для рідкої смоли яка містить тверді частки, та вихідний патрубок для центрифугування рідкої смоли, а у нижній частині - випускний отвір для сухого залишку, який мітиться у смолі Після центрифугування отримана суха речовина під дією сили гравітації падає у вугільний контейнер, де знаходиться вугілля Запропоноване рішення усуває необхідність у транспортуванні сухого матеріалу з центрифуги або відвідного контейнера у вугільний контейнер Сухий залишок після центрифугування падає безпосередньо на вугілля у вугільний контейнер Відокремлена центрифугою рідка смола перекачується у контейнер трубопроводом с насосом Цю рідку смолу можна повернути назад у живильний (робочий) резервуар або використати далі Перекачувану суспензію рідкої смоли, що містить у собі тверді частки, можна розбавити або змішати з додатками перед центрифугуванням Контейнером для складування вугілля може бути, наприклад, бункер або башта Отже об'єктом винаходу є пристрій для фракціонування перекачуваної суспензії рідкої смоли що містить у собі тверді частки, отриманої в результаті реакції коксування, та для використання відокремленого сухого залишку, який в ній містився, і що падає у вугільний контейнер під дією гравітації, що має наступні ознаки • центрифугу розташовану у верхній внутрішній секції контейнера накопичення вугілля, причому • ця центрифуга оснащена живильним соплом для рідкої смоли, яка містить тверді частки, і вихідним патрубком для центрифугата рідкої смоли, та 1 UA 110331 C2 5 10 15 20 25 30 35 40 45 50 55 60 • зазначена центрифуга має у нижній частині випускний отвір для сухого залишку що міститься у смолі Крім того, згідно з винаходом заявляється спосіб фракціонування перекачуваної суспензії рідкої смоли, що містить у собі тверді частки, отриманої в результаті реакції коксування та використання відокремленого сухого залишку що в ній містився, без необхідності його транспортування, із використанням пристрою згідно із винаходом Зазначений спосіб полягає у тому, що перекачувану суспензію, яка містить у собі тверді частки, подають насосом до центрифуги, що розміщена у верхній секції контейнера для вугілля, зазначеною центрифугою розділяють суспензію смоли на центрифугат рідкої смоли і сухий залишок, а цей останній відправляється на або всередину вугілля яке міститься у контейнері, і що падає у вугільний контейнер під дією гравітації Сухий залишок, отриманий з центрифуги та розміщуваний на вугілля і що падає у вугільний контейнер під дією гравітації, бажано накопичувати разом із вугіллям Це дозволяє накопичувати сухий залишок, отриманий в результаті центрифугування разом із вугіллям у вугільному контейнері, або вугілля можливо навіть перемішувати із сухим залишком, отриманим з центрифуги, застосовуючи для цього відповідне обладнання Переважно для центрифугування найкраще використовувати перекачувану суспензію рідкої смоли, що містить тверді частки, отриману в результаті виробництва коксу з вугілля Об'єктом заявки є також застосування вугілля разом із сухим залишком, отриманим в результаті фракціонування перекачуваної суспензії рідкої смоли, яка містить тверді частки, за допомогою центрифуги розміщеної всередині вугільного контейнера, де накопичується вугілля і куди після центрифугування сухий залишок отриманий в результаті його відокремлення центрифугою, падає під дією гравітації Таке вугілля можна використовувати, зокрема, для коксування і для виробництва коксу Таким чином, заявляється використання вугілля разом із сухим залишком, отриманим в процесі фракціонування перекачуваної суспензії рідкої смоли, яка містить тверді частки, згідно із способом, що заявляється, де сухий залишок, отриманий з центрифуги або центрифугат смоли, змішаний з вугіллям, може використовуватись для коксування або виробництва коксу Перевагою винаходу є те, що подавання з центрифуги сухого залишку, який містився в перекачуваній суспензії рідкої смоли, яка містить тверді частки, не потребує дорогого часосногс обладнання Сухий залишок падає з центрифуги безпосередньо на вугілля у контейнері Необхідно подавати насосом тільки перекачувану суспензію рідкої смоли, що містить тверді частки, або рідку смолу Таким чином заощаджується значна кількість енергії і зберігається обладнання Суть способу коксування вугілля згідно із даним винаходом детально роз'яснюється за допомогою двох креслень На першому з них показаний відомий пристрій на другому - пристрій, що пропонується даним винаходом Спосіб згідно даному винаходу, не обмежується лише наведеним переважним втіленням На Фіг. 1 показано відомий пристрій. Перекачувана суспензія (1) рідкої смоли, яка містить тверді частки, подається насосом (2а) в центрифугу (3), де отримують надосадну рідку смолу (4), яку подають насосом (2b) для подальшого використання, та відокремлений сухий залишок (5), що раніше містився у ній. Зазначений сухий залишок (5) розміщують у контейнер (6) для складування вугілля. (7). Сухий залишок зі смоли (5а), який підлягає транспортуванню, відправляють у контейнер (6) стрічковим конвеєром (8) або шнеком. Сухий залишок зі смоли (5b) складується на вугілля (7). Вугілля (7) можна видалити з контейнера (6) через відповідний отвір (9а) засипати зверху через інший отвір (9b). На Фіг. 2 показано пристрій згідно з даним винаходом. Перекачувана суспензія рідкої смоли, яка містить тверді частки (1), подається насосом (2а) у центрифугу (3). Згідно із запропонованим винаходом, центрифугу (3) розміщено у верхній внутрішній секції контейнера (6) для накопичення (складування) вугілля (7). У центрифузі (3) суспензія смоли розділяється на надосадову рідку смолу (4) і сухий залишок (5), що містилися у зазначеній суспензії. Зазначений сухий залишок падає через отвори (3а) у центрифузі (3) на вугілля (7) під дією сили гравітації (5b) і накопичується там (5с). Рідка смола (4) викачується насосом (2b). Вугілля (7) може бути видалено з контейнера (6) через відповідний отвір (9а) або засипано зверху через інший отвір (9b). Список цифрових позицій, що надані на кресленнях, та їх позначення: 1 Перекачувана суспензія рідкої смоли, яка містить тверді частки 2а Насос (для перекачуваної суспензії рідкої смоли, яка містить тверді частки 2b Насос (для рідкої смоли) 3 Центрифуга 2 UA 110331 C2 5 10 3а Отвори у центрифузі 4 Рідка смола або центрифугат смоли 5 Відокремлений сухий залишок 5а Сухий залишок, що підлягає транспортуванню 5b Сухий залишок, що накопичується на вугілля 5с Сухий залишок, що виходить з центрифуги 6 Контейнер 7 Вугілля 8 Стрічковий конвеєр 9а Отвір для видалення вугілля 9b Отвір для засипки вугілля ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 1. Пристрій для фракціонування перекачуваної суспензії рідкої смоли (1), що містить тверді частинки, який відрізняється тим, що містить: а) вугільний контейнер (6), б) пристосування, що має центрифугу (3), розміщену у внутрішній секції вугільного контейнера (6) над запасом вугілля, причому центрифугу (3) оснащено: 1) живильним соплом (2а) для рідкої смоли (1), яка містить тверді частинки та випускним соплом (2b) для центрифугату (4) рідкої смоли, 2) щонайменше одним вихідним отвором (3а) в днищі для сухого залишку (5), що міститься у смолі (1), та 3) виводом до випускного сопла (2b). 2. Спосіб франкціонування перекачуваної суспензії рідкої смоли (1), що містить тверді частинки, який відрізняється тим, що: 1) перекачують суспензію рідкої смоли (1), що містить у собі тверді частинки, у центрифугу (3), розміщену у вугільному контейнері (6) над запасом вугілля, 2) фракціонують суспензію смоли (1) на центрифугат (4) рідкої смоли і сухий залишок (5) за допомогою центрифуги (3), 3) дозволяють сухому залишку (5) падати під дією гравітації у вугільний контейнер (6) та розміщувати його на/або у вугілля (7), що знаходиться у вугільному контейнері (6), та 4) викачують центрифугат (4) рідкої смоли з центрифуги (3). 3. Спосіб за п. 2, який відрізняється тим, що перекачувану суспензію рідкої смоли (1), що містить у собі тверді частинки, отримують в процесі виробництва коксу з вугілля (7). 4. Спосіб за п. 2 або 3, який відрізняється тим, що сухий залишок (5), який отримують центрифугуванням та розміщують на вугіллі (7), падає на вугілля у вугільний контейнер (6) під дією гравітації у вигляді твердих частинок (5c). 3 UA 110331 C2 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
