Номер патенту: 110371

Опубліковано: 25.12.2015

Автор: Лобок Олександр Володимирович

Завантажити PDF файл.

Формула / Реферат

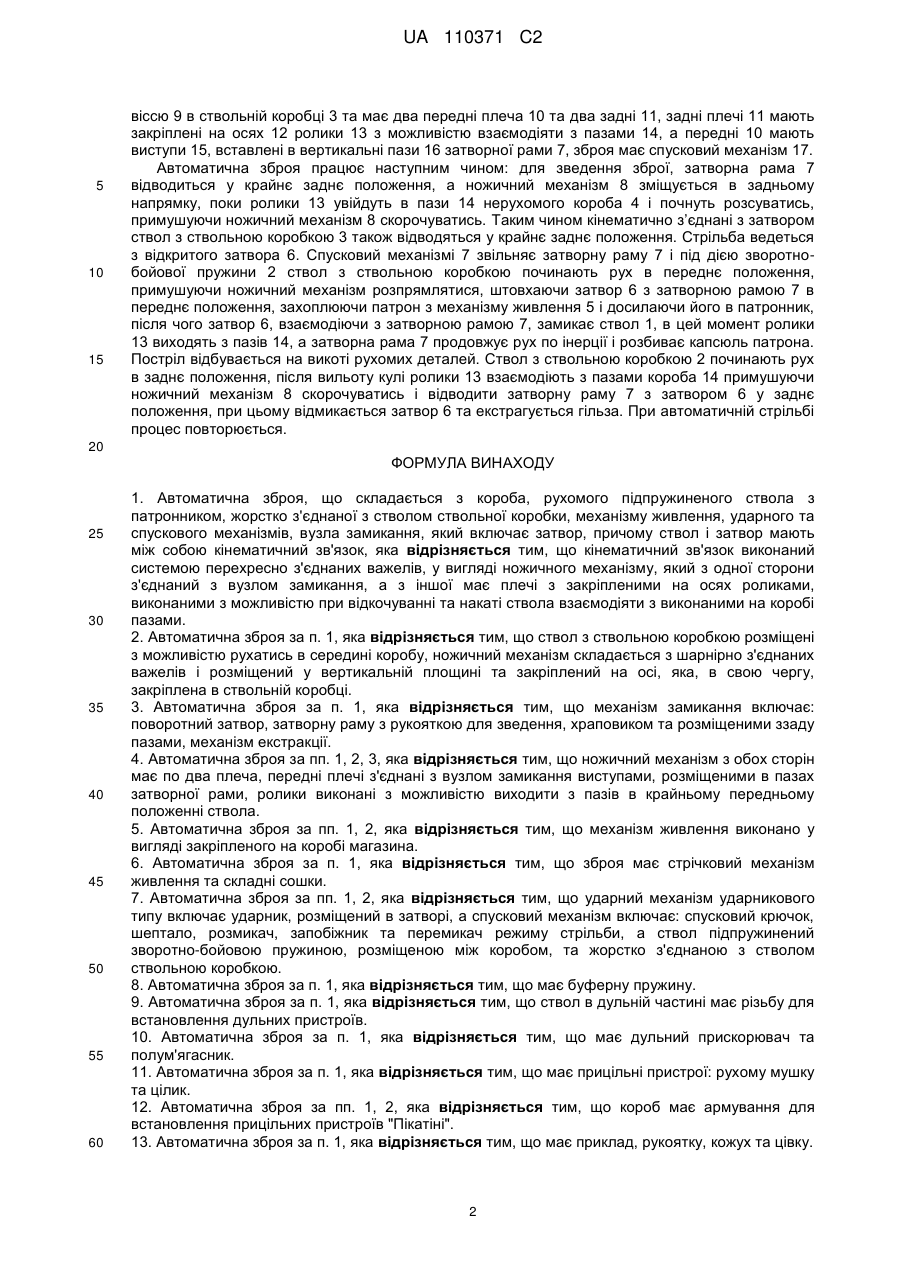

1. Автоматична зброя, що складається з короба, рухомого підпружиненого ствола з патронником, жорстко з'єднаної з стволом ствольної коробки, механізму живлення, ударного та спускового механізмів, вузла замикання, який включає затвор, причому ствол і затвор мають між собою кінематичний зв'язок, яка відрізняється тим, що кінематичний зв'язок виконаний системою перехресно з'єднаних важелів, у вигляді ножичного механізму, який з одної сторони з'єднаний з вузлом замикання, а з іншої має плечі з закріпленими на осях роликами, виконаними з можливістю при відкочуванні та накаті ствола, взаємодіяти з виконаними на коробі пазами.

2. Автоматична зброя за п. 1, яка відрізняється тим, що ствол з ствольною коробкою розміщені з можливістю рухатись в середині коробу, ножичний механізм складається з шарнірно з'єднаних важелів і розміщений у вертикальній площині та закріплений на осі, яка, в свою чергу, закріплена в ствольній коробці.

3. Автоматична зброя за п. 1, яка відрізняється тим, що механізм замикання включає: поворотний затвор, затворну раму з рукояткою для зведення, храповиком та розміщеними ззаду пазами, механізм екстракції.

4. Автоматична зброя за пп. 1, 2, 3, яка відрізняється тим, що ножичний механізм з обох сторін має по два плеча, передні плечі з'єднані з вузлом замикання виступами, розміщеними в пазах затворної рами, ролики виконані з можливістю виходити з пазів в крайньому передньому положенні ствола.

5. Автоматична зброя за пп. 1, 2, яка відрізняється тим, що механізм живлення виконано у вигляді закріпленого на коробі магазина.

6. Автоматична зброя за п. 1, яка відрізняється тим, що зброя має стрічковий механізм живлення та складні сошки.

7. Автоматична зброя за пп. 1, 2, яка відрізняється тим, що ударний механізм ударникового типу включає ударник, розміщений в затворі, а спусковий механізм включає: спусковий крючок, шептало, розмикач, запобіжник та перемикач режиму стрільби, а ствол підпружинений зворотно-бойовою пружиною, розміщеною між коробом, та жорстко з'єднаною з стволом ствольною коробкою.

8. Автоматична зброя за п. 1, яка відрізняється тим, що має буферну пружину.

9. Автоматична зброя за п. 1, яка відрізняється тим, що ствол в дульній частині має різьбу для встановлення дульних пристроїв.

10. Автоматична зброя за п. 1, яка відрізняється тим, що має дульний прискорювач та полум'ягасник.

11. Автоматична зброя за п. 1, яка відрізняється тим, що має прицільні пристрої: рухому мушку та цілик.

12. Автоматична зброя за пп. 1, 2, яка відрізняється тим, що короб має армування для встановлення прицільних пристроїв "Пікатіні".

13. Автоматична зброя за п. 1, яка відрізняється тим, що має приклад, рукоятку, кожух та цівку.

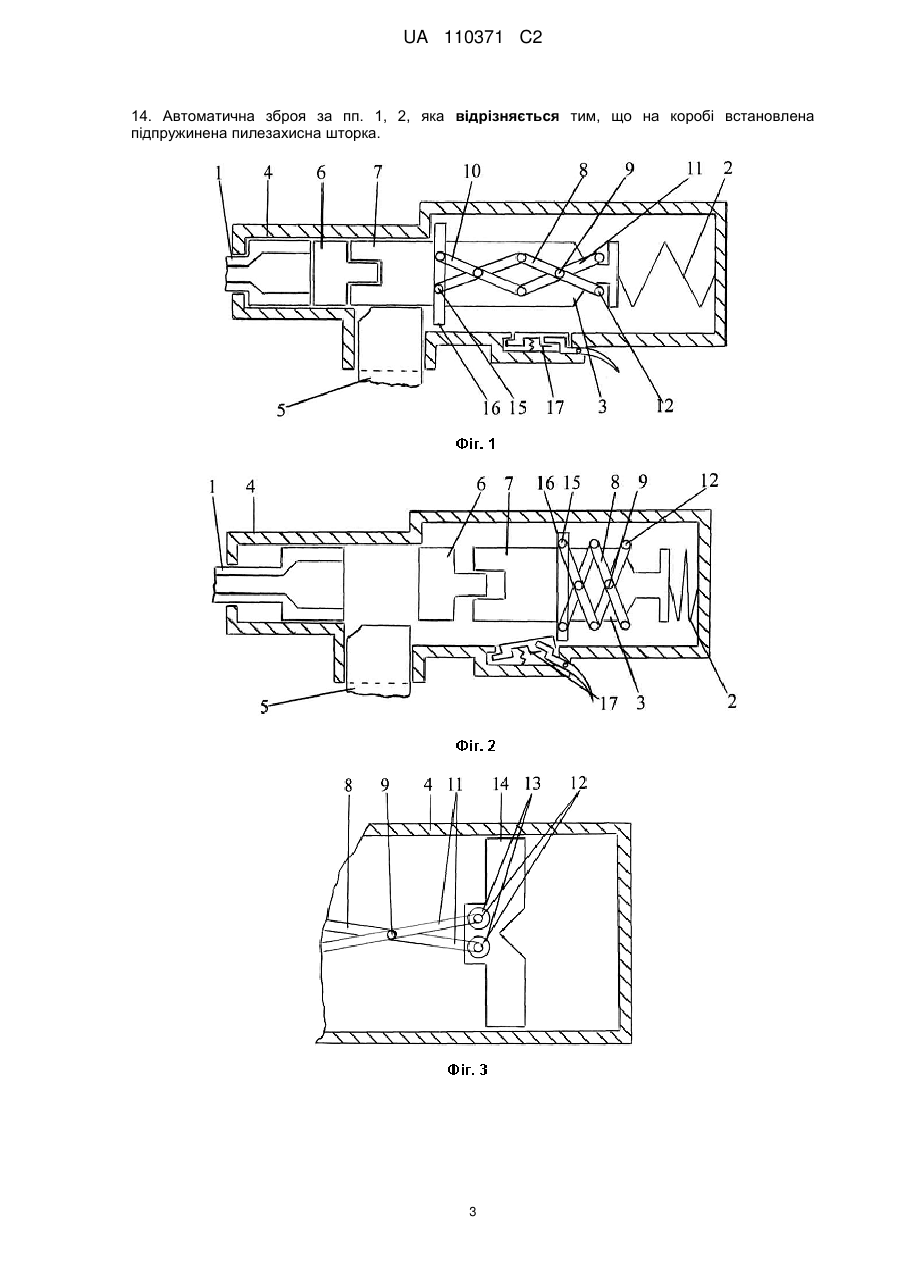

14. Автоматична зброя за пп. 1, 2, яка відрізняється тим, що на коробі встановлена підпружинена пилезахисна шторка.

Текст

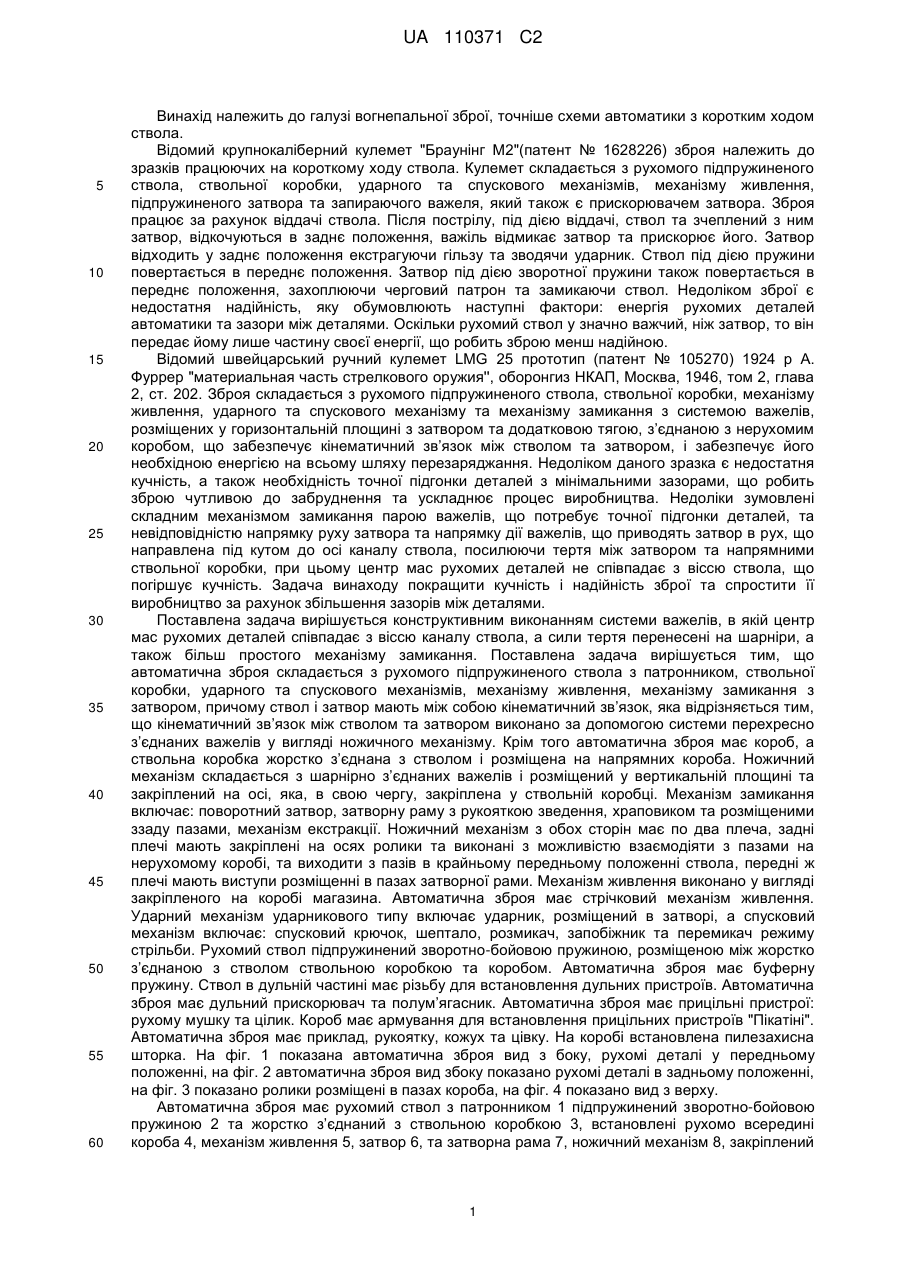

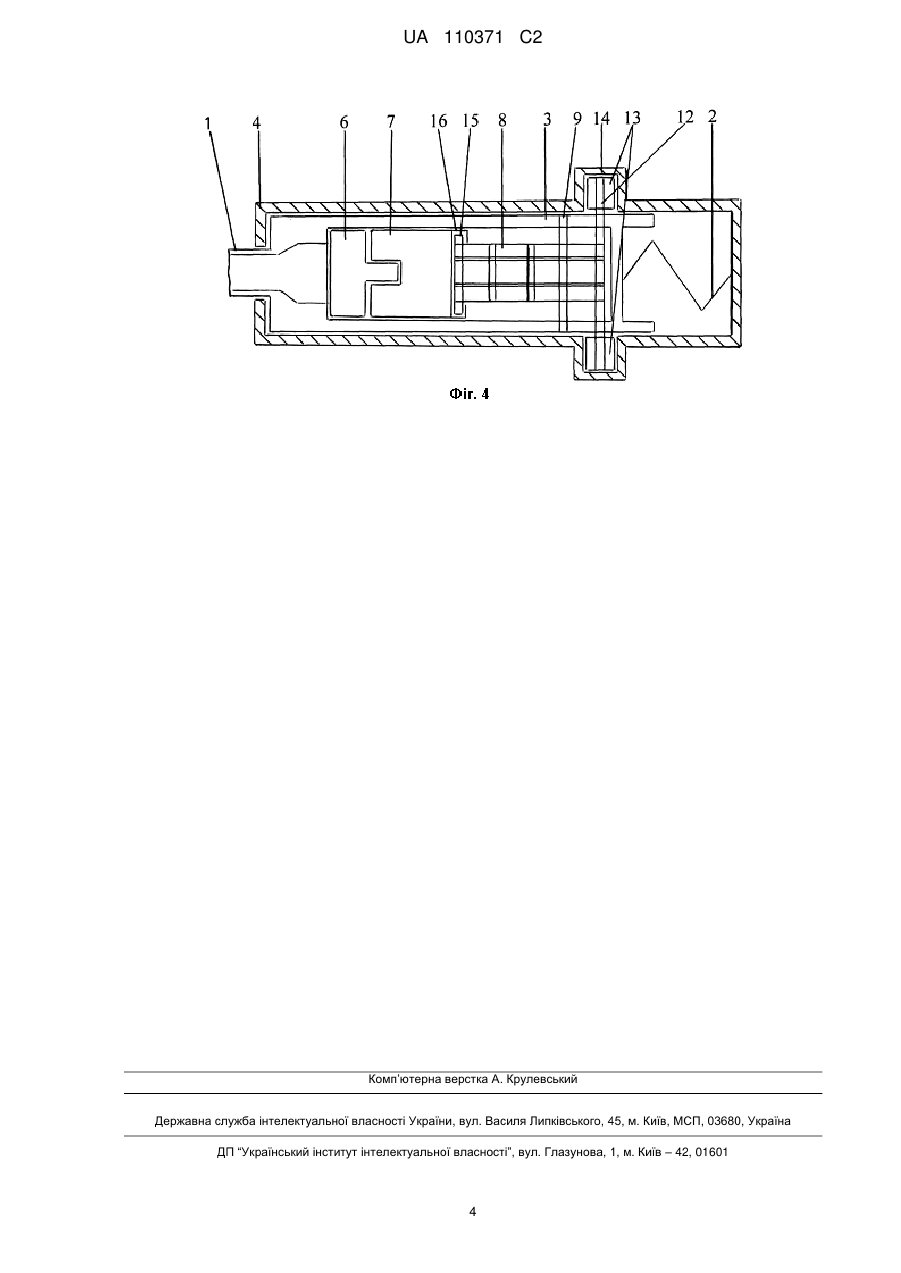

Реферат: Винахід належить до галузі стрілецької зброї, точніше систем з коротким ходом ствола, в якій маса ствола використовується на всьому циклі перезаряджання. Автоматична зброя складається з короба, рухомого підпружиненого ствола з патронником, жорстко з'єднаної з стволом ствольної коробки, механізму живлення, ударного та спускового механізмів, вузла замикання, який включає затвор, причому ствол і затвор мають між собою кінематичний зв'язок. Кінематичний зв'язок виконаний системою перехресно з'єднаних важелів, у вигляді ножичного механізму, який з одної сторони з'єднаний з вузлом замикання, а з іншої має плечі з закріпленими на осях роликами, виконаними з можливістю при відкочуванні та накаті ствола, взаємодіяти з виконаними на коробі пазами. Винахід дозволяє покращити кучність і надійність роботи зброї та спрощення її виробництва, за рахунок збільшення зазорів між деталями. UA 110371 C2 (12) UA 110371 C2 UA 110371 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі вогнепальної зброї, точніше схеми автоматики з коротким ходом ствола. Відомий крупнокаліберний кулемет "Браунінг М2"(патент № 1628226) зброя належить до зразків працюючих на короткому ходу ствола. Кулемет складається з рухомого підпружиненого ствола, ствольної коробки, ударного та спускового механізмів, механізму живлення, підпружиненого затвора та запираючого важеля, який також є прискорювачем затвора. Зброя працює за рахунок віддачі ствола. Після пострілу, під дією віддачі, ствол та зчеплений з ним затвор, відкочуються в заднє положення, важіль відмикає затвор та прискорює його. Затвор відходить у заднє положення екстрагуючи гільзу та зводячи ударник. Ствол під дією пружини повертається в переднє положення. Затвор під дією зворотної пружини також повертається в переднє положення, захоплюючи черговий патрон та замикаючи ствол. Недоліком зброї є недостатня надійність, яку обумовлюють наступні фактори: енергія рухомих деталей автоматики та зазори між деталями. Оскільки рухомий ствол у значно важчий, ніж затвор, то він передає йому лише частину своєї енергії, що робить зброю менш надійною. Відомий швейцарський ручний кулемет LMG 25 прототип (патент № 105270) 1924 р А. Фуррер "материальная часть стрелкового оружия'', оборонгиз НКАП, Москва, 1946, том 2, глава 2, ст. 202. Зброя складається з рухомого підпружиненого ствола, ствольної коробки, механізму живлення, ударного та спускового механізму та механізму замикання з системою важелів, розміщених у горизонтальній площині з затвором та додатковою тягою, з’єднаною з нерухомим коробом, що забезпечує кінематичний зв’язок між стволом та затвором, і забезпечує його необхідною енергією на всьому шляху перезаряджання. Недоліком даного зразка є недостатня кучність, а також необхідність точної підгонки деталей з мінімальними зазорами, що робить зброю чутливою до забруднення та ускладнює процес виробництва. Недоліки зумовлені складним механізмом замикання парою важелів, що потребує точної підгонки деталей, та невідповідністю напрямку руху затвора та напрямку дії важелів, що приводять затвор в рух, що направлена під кутом до осі каналу ствола, посилюючи тертя між затвором та напрямними ствольної коробки, при цьому центр мас рухомих деталей не співпадає з віссю ствола, що погіршує кучність. Задача винаходу покращити кучність і надійність зброї та спростити її виробництво за рахунок збільшення зазорів між деталями. Поставлена задача вирішується конструктивним виконанням системи важелів, в якій центр мас рухомих деталей співпадає з віссю каналу ствола, а сили тертя перенесені на шарніри, а також більш простого механізму замикання. Поставлена задача вирішується тим, що автоматична зброя складається з рухомого підпружиненого ствола з патронником, ствольної коробки, ударного та спускового механізмів, механізму живлення, механізму замикання з затвором, причому ствол і затвор мають між собою кінематичний зв’язок, яка відрізняється тим, що кінематичний зв’язок між стволом та затвором виконано за допомогою системи перехресно з’єднаних важелів у вигляді ножичного механізму. Крім того автоматична зброя має короб, а ствольна коробка жорстко з’єднана з стволом і розміщена на напрямних короба. Ножичний механізм складається з шарнірно з’єднаних важелів і розміщений у вертикальній площині та закріплений на осі, яка, в свою чергу, закріплена у ствольній коробці. Механізм замикання включає: поворотний затвор, затворну раму з рукояткою зведення, храповиком та розміщеними ззаду пазами, механізм екстракції. Ножичний механізм з обох сторін має по два плеча, задні плечі мають закріплені на осях ролики та виконані з можливістю взаємодіяти з пазами на нерухомому коробі, та виходити з пазів в крайньому передньому положенні ствола, передні ж плечі мають виступи розміщенні в пазах затворної рами. Механізм живлення виконано у вигляді закріпленого на коробі магазина. Автоматична зброя має стрічковий механізм живлення. Ударний механізм ударникового типу включає ударник, розміщений в затворі, а спусковий механізм включає: спусковий крючок, шептало, розмикач, запобіжник та перемикач режиму стрільби. Рухомий ствол підпружинений зворотно-бойовою пружиною, розміщеною між жорстко з’єднаною з стволом ствольною коробкою та коробом. Автоматична зброя має буферну пружину. Ствол в дульній частині має різьбу для встановлення дульних пристроїв. Автоматична зброя має дульний прискорювач та полум’ягасник. Автоматична зброя має прицільні пристрої: рухому мушку та цілик. Короб має армування для встановлення прицільних пристроїв "Пікатіні". Автоматична зброя має приклад, рукоятку, кожух та цівку. На коробі встановлена пилезахисна шторка. На фіг. 1 показана автоматична зброя вид з боку, рухомі деталі у передньому положенні, на фіг. 2 автоматична зброя вид збоку показано рухомі деталі в задньому положенні, на фіг. 3 показано ролики розміщені в пазах короба, на фіг. 4 показано вид з верху. Автоматична зброя має рухомий ствол з патронником 1 підпружинений зворотно-бойовою пружиною 2 та жорстко з’єднаний з ствольною коробкою 3, встановлені рухомо всередині короба 4, механізм живлення 5, затвор 6, та затворна рама 7, ножичний механізм 8, закріплений 1 UA 110371 C2 5 10 15 віссю 9 в ствольній коробці 3 та має два передні плеча 10 та два задні 11, задні плечі 11 мають закріплені на осях 12 ролики 13 з можливістю взаємодіяти з пазами 14, а передні 10 мають виступи 15, вставлені в вертикальні пази 16 затворної рами 7, зброя має спусковий механізм 17. Автоматична зброя працює наступним чином: для зведення зброї, затворна рама 7 відводиться у крайнє заднє положення, а ножичний механізм 8 зміщується в задньому напрямку, поки ролики 13 увійдуть в пази 14 нерухомого короба 4 і почнуть розсуватись, примушуючи ножичний механізм 8 скорочуватись. Таким чином кінематично з’єднані з затвором ствол з ствольною коробкою 3 також відводяться у крайнє заднє положення. Стрільба ведеться з відкритого затвора 6. Спусковий механізмі 7 звільняє затворну раму 7 і під дією зворотнобойової пружини 2 ствол з ствольною коробкою починають рух в переднє положення, примушуючи ножичний механізм розпрямлятися, штовхаючи затвор 6 з затворною рамою 7 в переднє положення, захоплюючи патрон з механізму живлення 5 і досилаючи його в патронник, після чого затвор 6, взаємодіючи з затворною рамою 7, замикає ствол 1, в цей момент ролики 13 виходять з пазів 14, а затворна рама 7 продовжує рух по інерції і розбиває капсюль патрона. Постріл відбувається на викоті рухомих деталей. Ствол з ствольною коробкою 2 починають рух в заднє положення, після вильоту кулі ролики 13 взаємодіють з пазами короба 14 примушуючи ножичний механізм 8 скорочуватись і відводити затворну раму 7 з затвором 6 у заднє положення, при цьому відмикається затвор 6 та екстрагується гільза. При автоматичній стрільбі процес повторюється. 20 ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 55 60 1. Автоматична зброя, що складається з короба, рухомого підпружиненого ствола з патронником, жорстко з'єднаної з стволом ствольної коробки, механізму живлення, ударного та спускового механізмів, вузла замикання, який включає затвор, причому ствол і затвор мають між собою кінематичний зв'язок, яка відрізняється тим, що кінематичний зв'язок виконаний системою перехресно з'єднаних важелів, у вигляді ножичного механізму, який з одної сторони з'єднаний з вузлом замикання, а з іншої має плечі з закріпленими на осях роликами, виконаними з можливістю при відкочуванні та накаті ствола взаємодіяти з виконаними на коробі пазами. 2. Автоматична зброя за п. 1, яка відрізняється тим, що ствол з ствольною коробкою розміщені з можливістю рухатись в середині коробу, ножичний механізм складається з шарнірно з'єднаних важелів і розміщений у вертикальній площині та закріплений на осі, яка, в свою чергу, закріплена в ствольній коробці. 3. Автоматична зброя за п. 1, яка відрізняється тим, що механізм замикання включає: поворотний затвор, затворну раму з рукояткою для зведення, храповиком та розміщеними ззаду пазами, механізм екстракції. 4. Автоматична зброя за пп. 1, 2, 3, яка відрізняється тим, що ножичний механізм з обох сторін має по два плеча, передні плечі з'єднані з вузлом замикання виступами, розміщеними в пазах затворної рами, ролики виконані з можливістю виходити з пазів в крайньому передньому положенні ствола. 5. Автоматична зброя за пп. 1, 2, яка відрізняється тим, що механізм живлення виконано у вигляді закріпленого на коробі магазина. 6. Автоматична зброя за п. 1, яка відрізняється тим, що зброя має стрічковий механізм живлення та складні сошки. 7. Автоматична зброя за пп. 1, 2, яка відрізняється тим, що ударний механізм ударникового типу включає ударник, розміщений в затворі, а спусковий механізм включає: спусковий крючок, шептало, розмикач, запобіжник та перемикач режиму стрільби, а ствол підпружинений зворотно-бойовою пружиною, розміщеною між коробом, та жорстко з'єднаною з стволом ствольною коробкою. 8. Автоматична зброя за п. 1, яка відрізняється тим, що має буферну пружину. 9. Автоматична зброя за п. 1, яка відрізняється тим, що ствол в дульній частині має різьбу для встановлення дульних пристроїв. 10. Автоматична зброя за п. 1, яка відрізняється тим, що має дульний прискорювач та полум'ягасник. 11. Автоматична зброя за п. 1, яка відрізняється тим, що має прицільні пристрої: рухому мушку та цілик. 12. Автоматична зброя за пп. 1, 2, яка відрізняється тим, що короб має армування для встановлення прицільних пристроїв "Пікатіні". 13. Автоматична зброя за п. 1, яка відрізняється тим, що має приклад, рукоятку, кожух та цівку. 2 UA 110371 C2 14. Автоматична зброя за пп. 1, 2, яка відрізняється тим, що на коробі встановлена підпружинена пилезахисна шторка. 3 UA 110371 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

МПК / Мітки

МПК: F41A 5/00

Мітки: автоматична, зброя
