Очисник головок коренеплодів

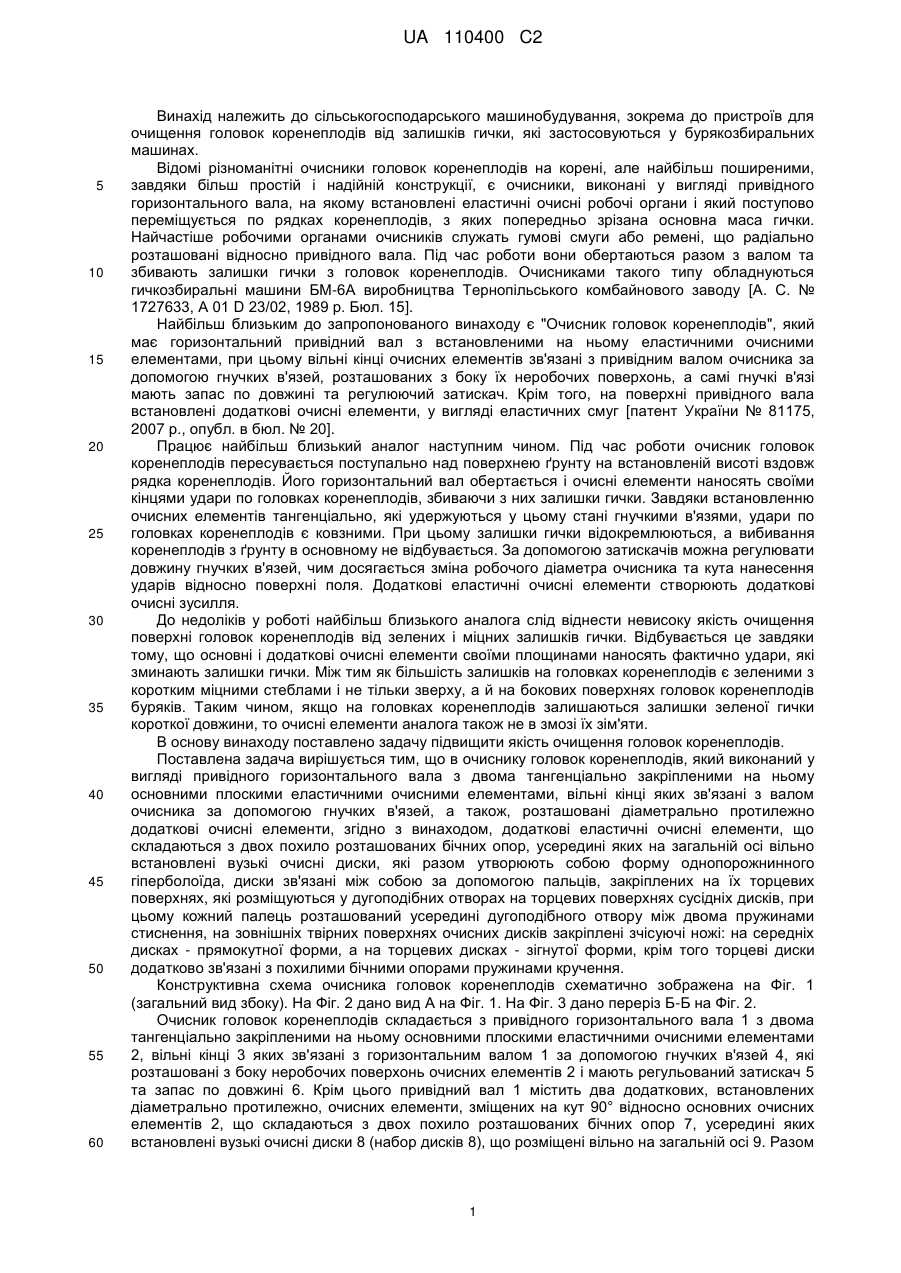

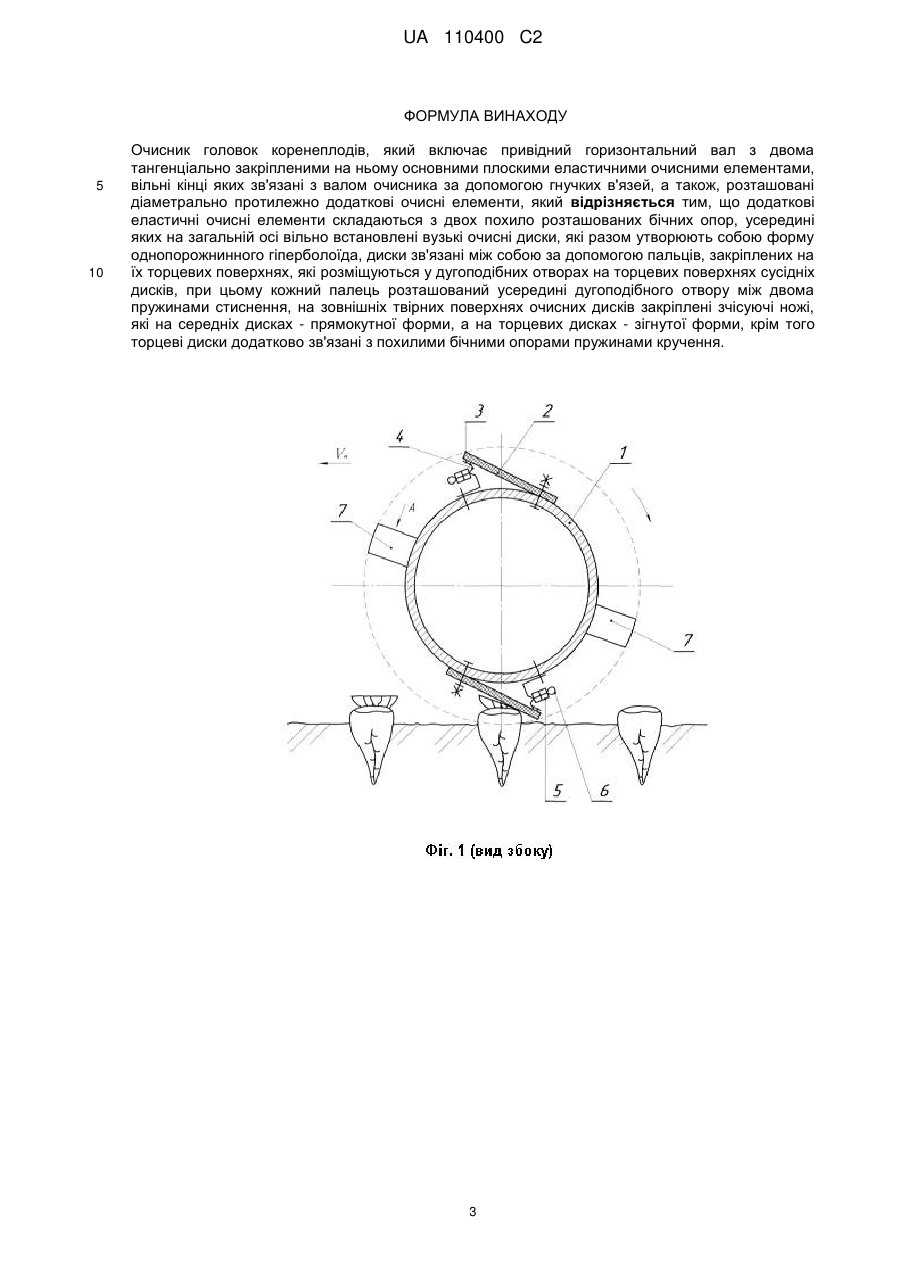

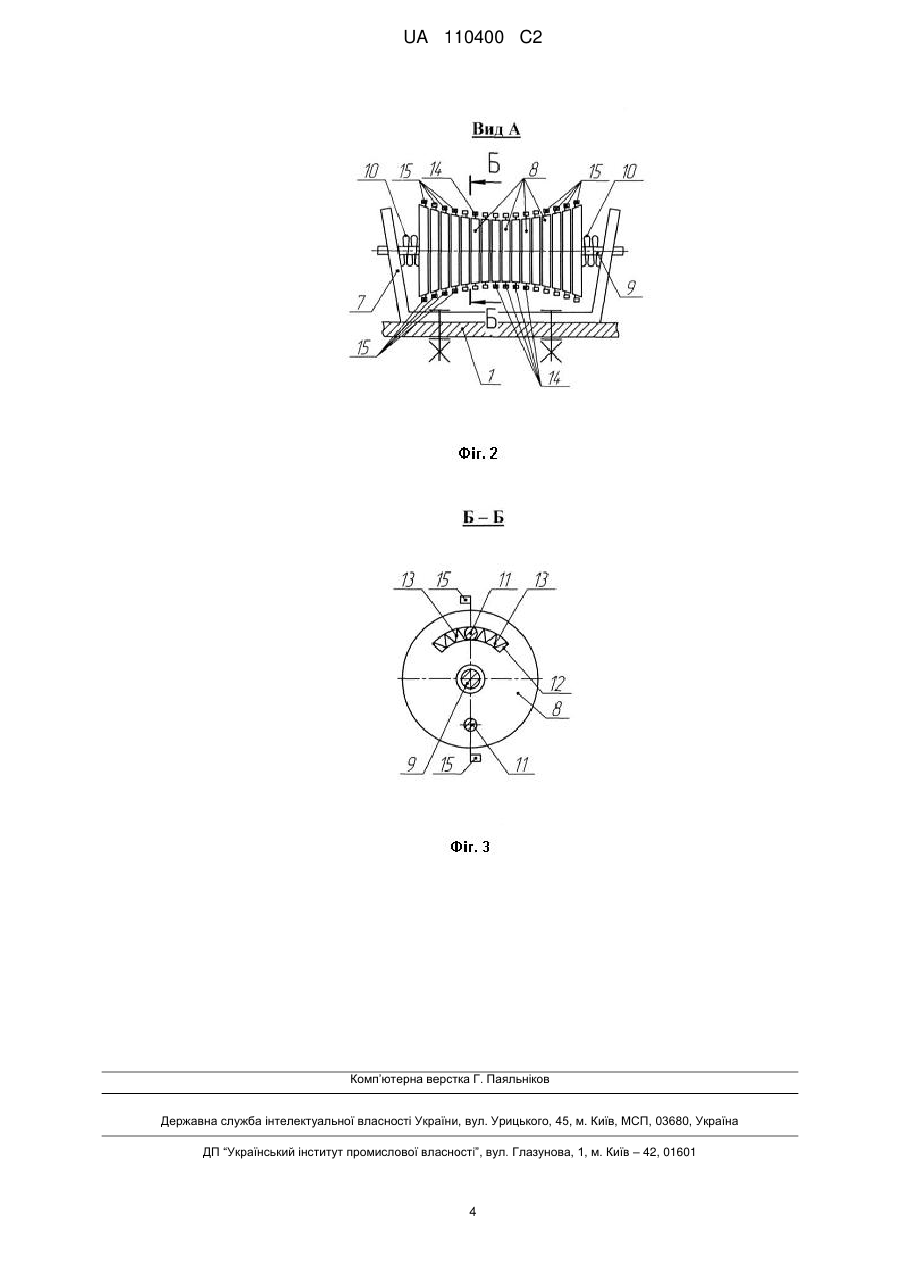

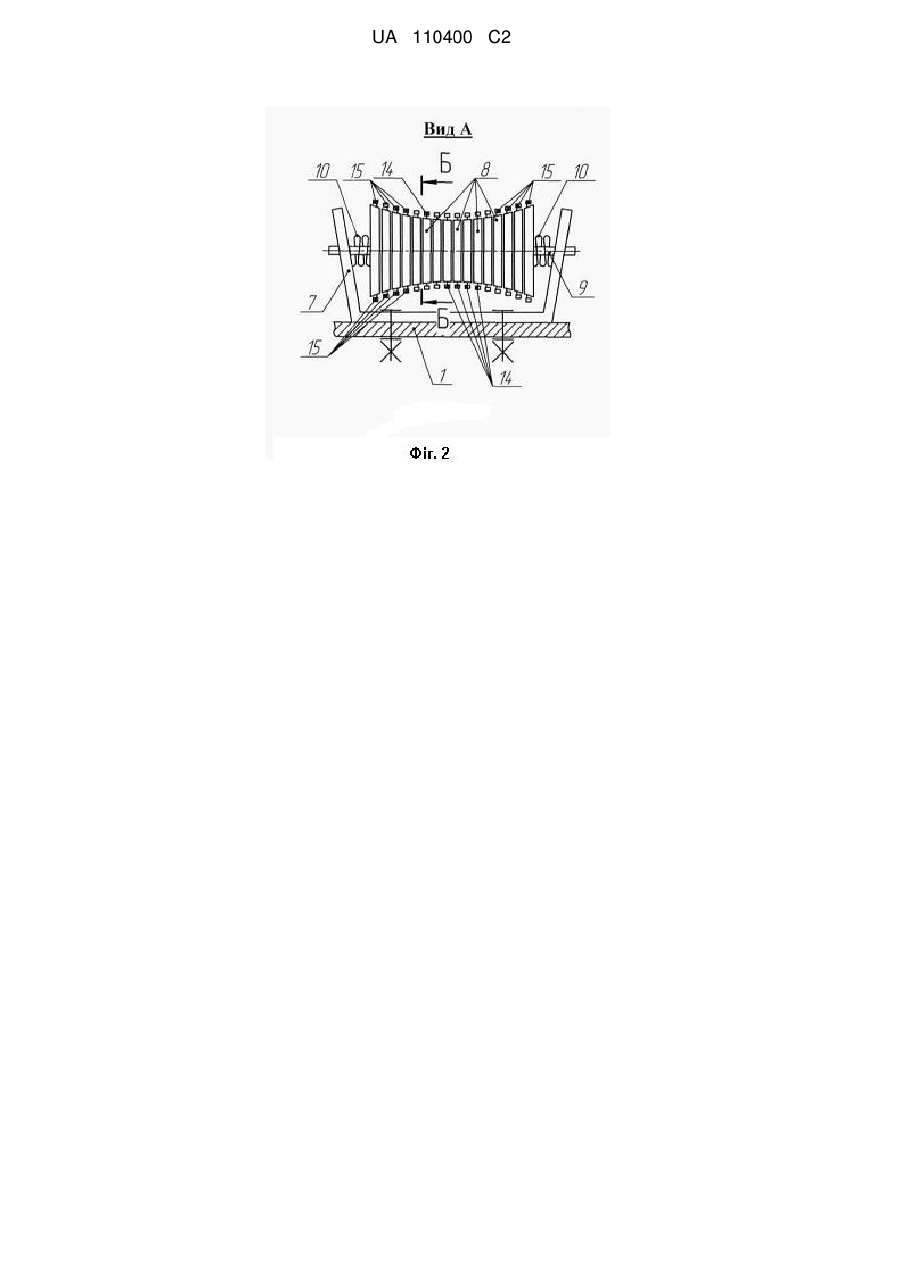

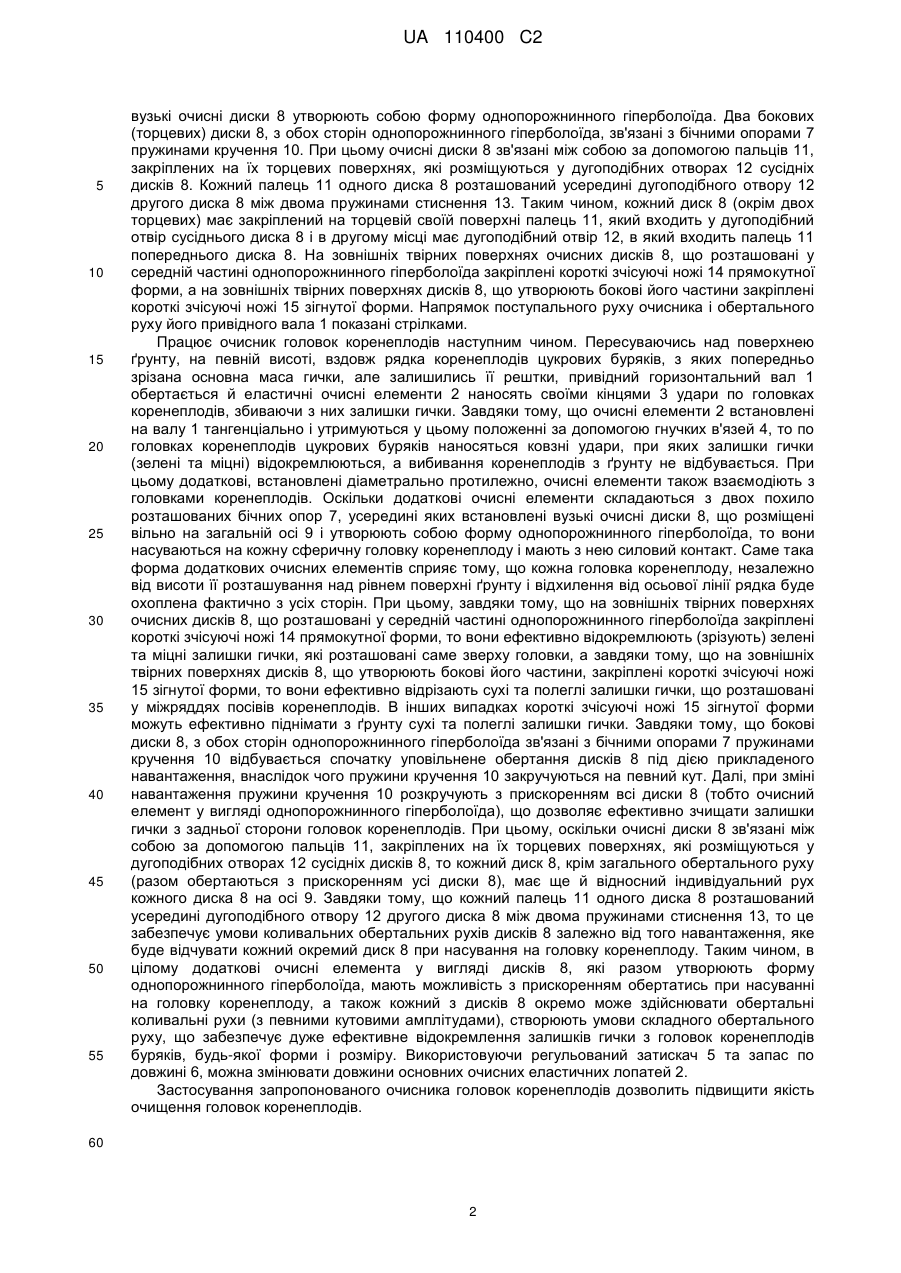

Реферат: Даний винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Винахід відрізняється від вже відомих технічних рішень тим, що додаткові еластичні очисні елементи складаються з двох похило розташованих бічних опор, усередині яких на загальній осі вільно встановлені вузькі очисні диски, які разом утворюють собою форму однопорожнинного гіперболоїда. Диски зв'язані між собою за допомогою пальців, закріплених на їх торцевих поверхнях, які розміщуються у дугоподібних отворах на торцевих поверхнях сусідніх дисків. Кожний палець розташований усередині дугоподібного отвору між двома пружинами стиснення, на зовнішніх твірних поверхнях очисних дисків закріплені зчісуючі ножі: на середніх дисках - прямокутної форми, а на торцевих дисках - зігнутої форми, крім того торцеві диски додатково зв'язані з похилими бічними опорами пружинами кручення. Технічний результат: підвищення якості очищення головок коренеплодів. UA 110400 C2 (12) UA 110400 C2 UA 110400 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу [А. С. № 1727633, А 01 D 23/02, 1989 р. Бюл. 15]. Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язей, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затискач. Крім того, на поверхні привідного вала встановлені додаткові очисні елементи, у вигляді еластичних смуг [патент України № 81175, 2007 р., опубл. в бюл. № 20]. Працює найбільш близький аналог наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядка коренеплодів. Його горизонтальний вал обертається і очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які удержуються у цьому стані гнучкими в'язями, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затискачів можна регулювати довжину гнучких в'язей, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові еластичні очисні елементи створюють додаткові очисні зусилля. До недоліків у роботі найбільш близького аналога слід віднести невисоку якість очищення поверхні головок коренеплодів від зелених і міцних залишків гички. Відбувається це завдяки тому, що основні і додаткові очисні елементи своїми площинами наносять фактично удари, які зминають залишки гички. Між тим як більшість залишків на головках коренеплодів є зеленими з коротким міцними стеблами і не тільки зверху, а й на бокових поверхнях головок коренеплодів буряків. Таким чином, якщо на головках коренеплодів залишаються залишки зеленої гички короткої довжини, то очисні елементи аналога також не в змозі їх зім'яти. В основу винаходу поставлено задачу підвищити якість очищення головок коренеплодів. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також, розташовані діаметрально протилежно додаткові очисніелементи, згідно з винаходом, додаткові еластичні очисні елементи, що складаються з двох похило розташованих бічних опор, усередині яких на загальній осі вільно встановлені вузькі очисні диски, які разом утворюють собою форму однопорожнинного гіперболоїда, диски зв'язані між собою за допомогою пальців, закріплених на їх торцевих поверхнях, які розміщуються у дугоподібних отворах на торцевих поверхнях сусідніх дисків, при цьому кожний палець розташований усередині дугоподібного отвору між двома пружинами стиснення, на зовнішніх твірних поверхнях очисних дисків закріплені зчісуючі ножі: на середніх дисках - прямокутної форми, а на торцевих дисках - зігнутої форми, крім того торцеві диски додатково зв'язані з похилими бічними опорами пружинами кручення. Конструктивна схема очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вид збоку). На Фіг. 2 дано вид А на Фіг. 1. На Фіг. 3 дано переріз Б-Б на Фіг. 2. Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з горизонтальним валом 1 за допомогою гнучких в'язей 4, які розташовані з боку неробочих поверхонь очисних елементів 2 і мають регульований затискач 5 та запас по довжині 6. Крім цього привідний вал 1 містить два додаткових, встановлених діаметрально протилежно, очисних елементи, зміщених на кут 90° відносно основних очисних елементів 2, що складаються з двох похило розташованих бічних опор 7, усередині яких встановлені вузькі очисні диски 8 (набор дисків 8), що розміщені вільно на загальній осі 9. Разом 1 UA 110400 C2 5 10 15 20 25 30 35 40 45 50 55 вузькі очисні диски 8 утворюють собою форму однопорожнинного гіперболоїда. Два бокових (торцевих) диски 8, з обох сторін однопорожнинного гіперболоїда, зв'язані з бічними опорами 7 пружинами кручення 10. При цьому очисні диски 8 зв'язані між собою за допомогою пальців 11, закріплених на їх торцевих поверхнях, які розміщуються у дугоподібних отворах 12 сусідніх дисків 8. Кожний палець 11 одного диска 8 розташований усередині дугоподібного отвору 12 другого диска 8 між двома пружинами стиснення 13. Таким чином, кожний диск 8 (окрім двох торцевих) має закріплений на торцевій своїй поверхні палець 11, який входить у дугоподібний отвір сусіднього диска 8 і в другому місці має дугоподібний отвір 12, в який входить палець 11 попереднього диска 8. На зовнішніх твірних поверхнях очисних дисків 8, що розташовані у середній частині однопорожнинного гіперболоїда закріплені короткі зчісуючі ножі 14 прямокутної форми, а на зовнішніх твірних поверхнях дисків 8, що утворюють бокові його частини закріплені короткі зчісуючі ножі 15 зігнутої форми. Напрямок поступального руху очисника і обертального руху його привідного вала 1 показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядка коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається й еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на валу 1 тангенціально і утримуються у цьому положенні за допомогою гнучких в'язей 4, то по головках коренеплодів цукрових буряків наносяться ковзні удари, при яких залишки гички (зелені та міцні) відокремлюються, а вибивання коренеплодів з ґрунту не відбувається. При цьому додаткові, встановлені діаметрально протилежно, очисні елементи також взаємодіють з головками коренеплодів. Оскільки додаткові очисні елементи складаються з двох похило розташованих бічних опор 7, усередині яких встановлені вузькі очисні диски 8, що розміщені вільно на загальній осі 9 і утворюють собою форму однопорожнинного гіперболоїда, то вони насуваються на кожну сферичну головку коренеплоду і мають з нею силовий контакт. Саме така форма додаткових очисних елементів сприяє тому, що кожна головка коренеплоду, незалежно від висоти її розташування над рівнем поверхні ґрунту і відхилення від осьової лінії рядка буде охоплена фактично з усіх сторін. При цьому, завдяки тому, що на зовнішніх твірних поверхнях очисних дисків 8, що розташовані у середній частині однопорожнинного гіперболоїда закріплені короткі зчісуючі ножі 14 прямокутної форми, то вони ефективно відокремлюють (зрізують) зелені та міцні залишки гички, які розташовані саме зверху головки, а завдяки тому, що на зовнішніх твірних поверхнях дисків 8, що утворюють бокові його частини, закріплені короткі зчісуючі ножі 15 зігнутої форми, то вони ефективно відрізають сухі та полеглі залишки гички, що розташовані у міжряддях посівів коренеплодів. В інших випадках короткі зчісуючі ножі 15 зігнутої форми можуть ефективно піднімати з ґрунту сухі та полеглі залишки гички. Завдяки тому, що бокові диски 8, з обох сторін однопорожнинного гіперболоїда зв'язані з бічними опорами 7 пружинами кручення 10 відбувається спочатку уповільнене обертання дисків 8 під дією прикладеного навантаження, внаслідок чого пружини кручення 10 закручуються на певний кут. Далі, при зміні навантаження пружини кручення 10 розкручують з прискоренням всі диски 8 (тобто очисний елемент у вигляді однопорожнинного гіперболоїда), що дозволяє ефективно зчищати залишки гички з задньої сторони головок коренеплодів. При цьому, оскільки очисні диски 8 зв'язані між собою за допомогою пальців 11, закріплених на їх торцевих поверхнях, які розміщуються у дугоподібних отворах 12 сусідніх дисків 8, то кожний диск 8, крім загального обертального руху (разом обертаються з прискоренням усі диски 8), має ще й відносний індивідуальний рух кожного диска 8 на осі 9. Завдяки тому, що кожний палець 11 одного диска 8 розташований усередині дугоподібного отвору 12 другого диска 8 між двома пружинами стиснення 13, то це забезпечує умови коливальних обертальних рухів дисків 8 залежно від того навантаження, яке буде відчувати кожний окремий диск 8 при насування на головку коренеплоду. Таким чином, в цілому додаткові очисні елемента у вигляді дисків 8, які разом утворюють форму однопорожнинного гіперболоїда, мають можливість з прискоренням обертатись при насуванні на головку коренеплоду, а також кожний з дисків 8 окремо може здійснювати обертальні коливальні рухи (з певними кутовими амплітудами), створюють умови складного обертального руху, що забезпечує дуже ефективне відокремлення залишків гички з головок коренеплодів буряків, будь-якої форми і розміру. Використовуючи регульований затискач 5 та запас по довжині 6, можна змінювати довжини основних очисних еластичних лопатей 2. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення головок коренеплодів. 60 2 UA 110400 C2 ФОРМУЛА ВИНАХОДУ 5 10 Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також, розташовані діаметрально протилежно додаткові очисні елементи, який відрізняється тим, що додаткові еластичні очисні елементи складаються з двох похило розташованих бічних опор, усередині яких на загальній осі вільно встановлені вузькі очисні диски, які разом утворюють собою форму однопорожнинного гіперболоїда, диски зв'язані між собою за допомогою пальців, закріплених на їх торцевих поверхнях, які розміщуються у дугоподібних отворах на торцевих поверхнях сусідніх дисків, при цьому кожний палець розташований усередині дугоподібного отвору між двома пружинами стиснення, на зовнішніх твірних поверхнях очисних дисків закріплені зчісуючі ножі, які на середніх дисках - прямокутної форми, а на торцевих дисках - зігнутої форми, крім того торцеві диски додатково зв'язані з похилими бічними опорами пружинами кручення. 3 UA 110400 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
