Очисник головок коренеплодів

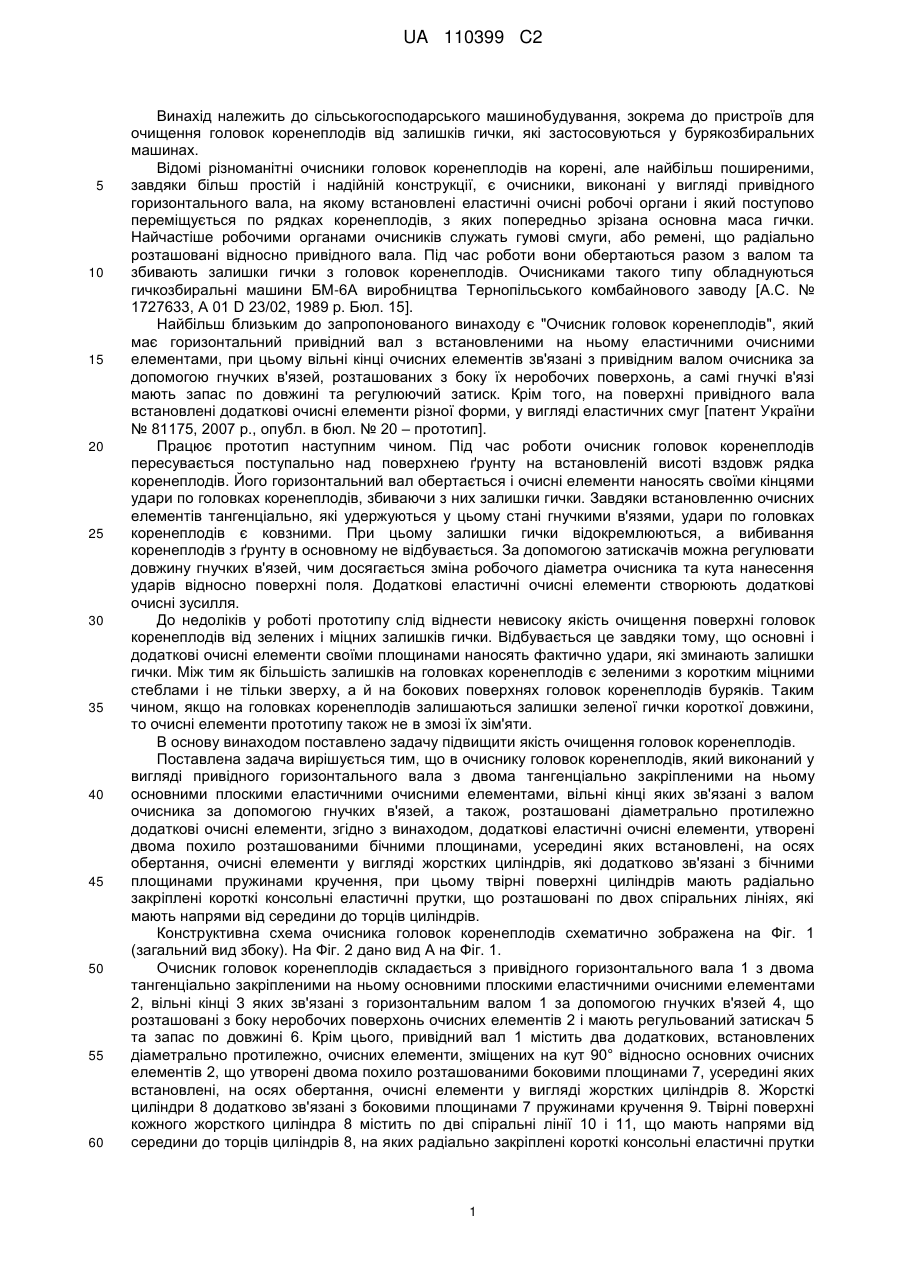

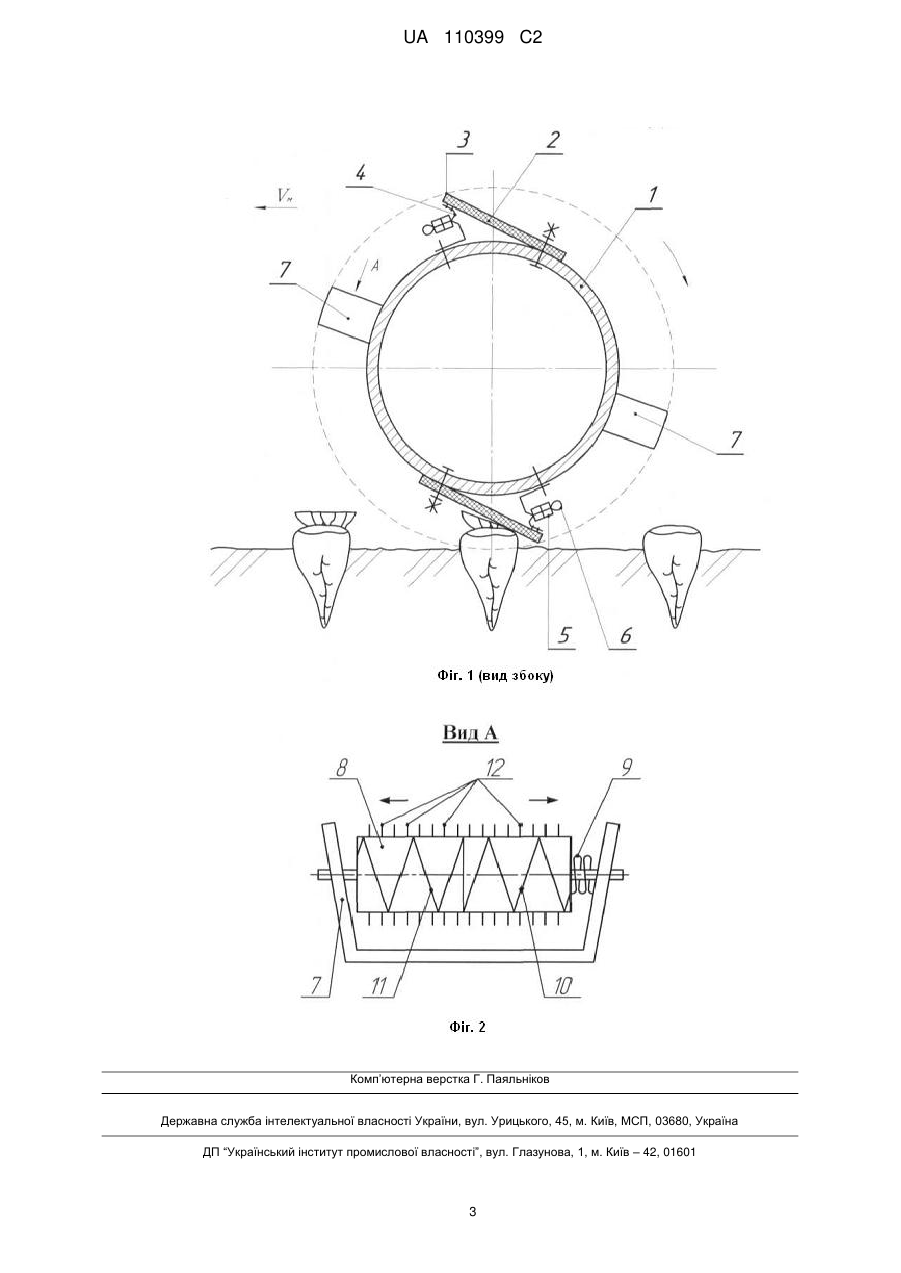

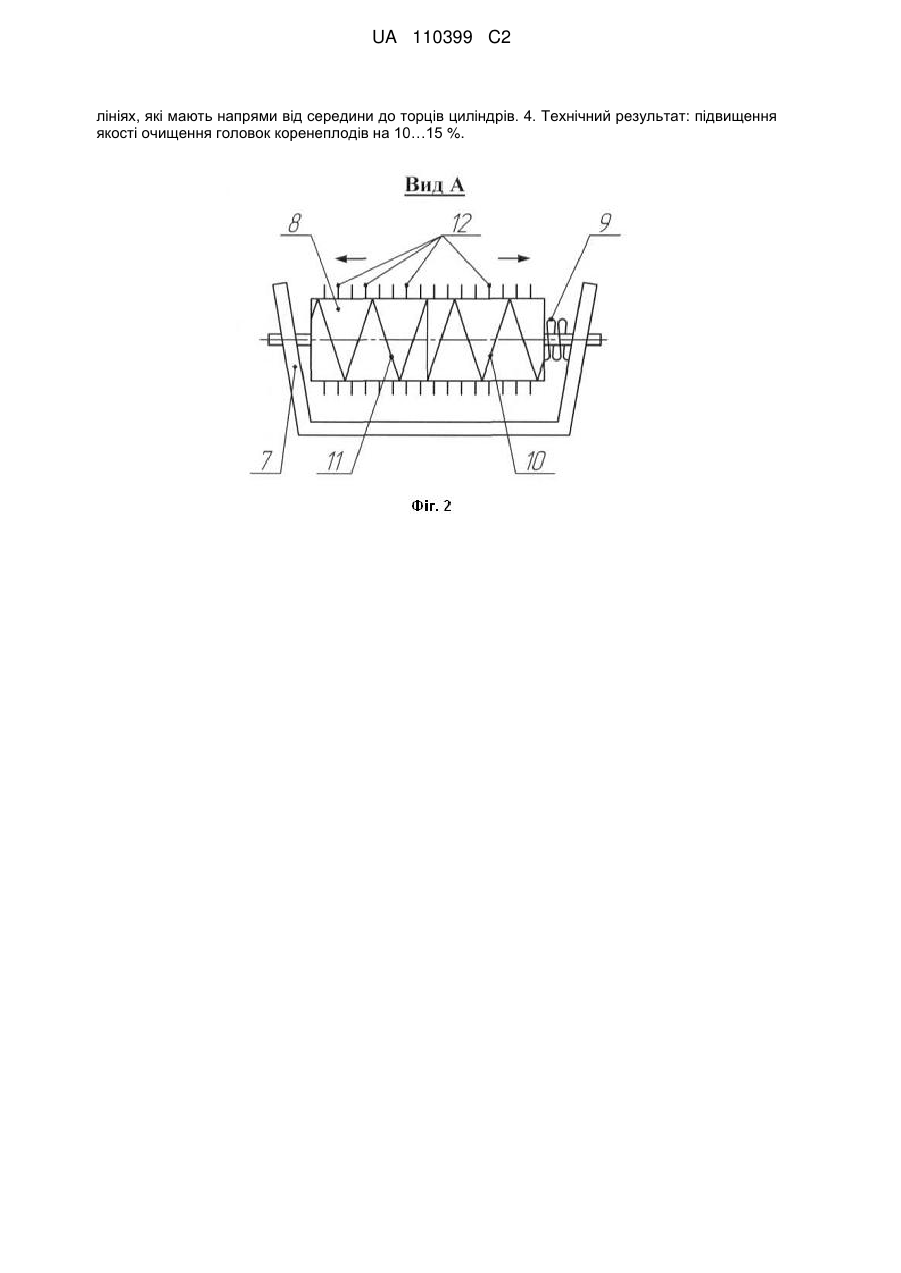

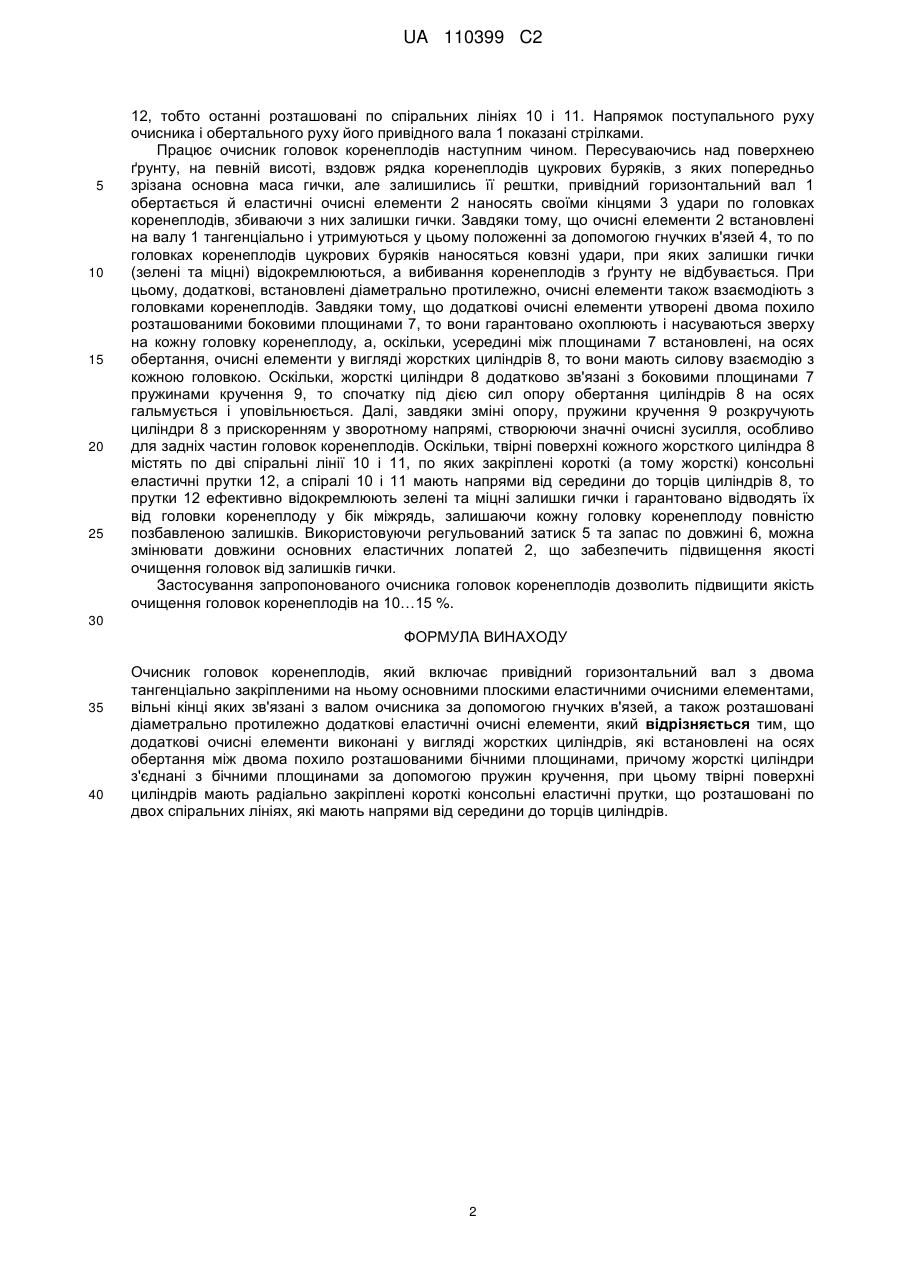

Реферат: 1. Об'єкт винаходу: пристрій. 2. Галузь застосування: сільськогосподарське машинобудування, зокрема робочі органи бурякозбиральних машин. 3. Суть винаходу: додаткові еластичні очисні елементи, утворені двома похило розташованими бічними площинами, усередині яких встановлені, на осях обертання, очисні елементи у вигляді жорстких циліндрів, які додатково зв'язані з бічними площинами пружинами кручення, при цьому, твірні поверхні циліндрів мають радіально закріплені короткі консольні еластичні прутки, що розташовані по двох спіральних UA 110399 C2 (12) UA 110399 C2 лініях, які мають напрями від середини до торців циліндрів. 4. Технічний результат: підвищення якості очищення головок коренеплодів на 10…15 %. UA 110399 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги, або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу [А.С. № 1727633, А 01 D 23/02, 1989 р. Бюл. 15]. Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язей, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідного вала встановлені додаткові очисні елементи різної форми, у вигляді еластичних смуг [патент України № 81175, 2007 р., опубл. в бюл. № 20 – прототип]. Працює прототип наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядка коренеплодів. Його горизонтальний вал обертається і очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які удержуються у цьому стані гнучкими в'язями, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затискачів можна регулювати довжину гнучких в'язей, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові еластичні очисні елементи створюють додаткові очисні зусилля. До недоліків у роботі прототипу слід віднести невисоку якість очищення поверхні головок коренеплодів від зелених і міцних залишків гички. Відбувається це завдяки тому, що основні і додаткові очисні елементи своїми площинами наносять фактично удари, які зминають залишки гички. Між тим як більшість залишків на головках коренеплодів є зеленими з коротким міцними стеблами і не тільки зверху, а й на бокових поверхнях головок коренеплодів буряків. Таким чином, якщо на головках коренеплодів залишаються залишки зеленої гички короткої довжини, то очисні елементи прототипу також не в змозі їх зім'яти. В основу винаходом поставлено задачу підвищити якість очищення головок коренеплодів. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також, розташовані діаметрально протилежно додаткові очисні елементи, згідно з винаходом, додаткові еластичні очисні елементи, утворені двома похило розташованими бічними площинами, усередині яких встановлені, на осях обертання, очисні елементи у вигляді жорстких циліндрів, які додатково зв'язані з бічними площинами пружинами кручення, при цьому твірні поверхні циліндрів мають радіально закріплені короткі консольні еластичні прутки, що розташовані по двох спіральних лініях, які мають напрями від середини до торців циліндрів. Конструктивна схема очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вид збоку). На Фіг. 2 дано вид А на Фіг. 1. Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з горизонтальним валом 1 за допомогою гнучких в'язей 4, що розташовані з боку неробочих поверхонь очисних елементів 2 і мають регульований затискач 5 та запас по довжині 6. Крім цього, привідний вал 1 містить два додаткових, встановлених діаметрально протилежно, очисних елементи, зміщених на кут 90° відносно основних очисних елементів 2, що утворені двома похило розташованими боковими площинами 7, усередині яких встановлені, на осях обертання, очисні елементи у вигляді жорстких циліндрів 8. Жорсткі циліндри 8 додатково зв'язані з боковими площинами 7 пружинами кручення 9. Твірні поверхні кожного жорсткого циліндра 8 містить по дві спіральні лінії 10 і 11, що мають напрями від середини до торців циліндрів 8, на яких радіально закріплені короткі консольні еластичні прутки 1 UA 110399 C2 5 10 15 20 25 12, тобто останні розташовані по спіральних лініях 10 і 11. Напрямок поступального руху очисника і обертального руху його привідного вала 1 показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядка коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається й еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на валу 1 тангенціально і утримуються у цьому положенні за допомогою гнучких в'язей 4, то по головках коренеплодів цукрових буряків наносяться ковзні удари, при яких залишки гички (зелені та міцні) відокремлюються, а вибивання коренеплодів з ґрунту не відбувається. При цьому, додаткові, встановлені діаметрально протилежно, очисні елементи також взаємодіють з головками коренеплодів. Завдяки тому, що додаткові очисні елементи утворені двома похило розташованими боковими площинами 7, то вони гарантовано охоплюють і насуваються зверху на кожну головку коренеплоду, а, оскільки, усередині між площинами 7 встановлені, на осях обертання, очисні елементи у вигляді жорстких циліндрів 8, то вони мають силову взаємодію з кожною головкою. Оскільки, жорсткі циліндри 8 додатково зв'язані з боковими площинами 7 пружинами кручення 9, то спочатку під дією сил опору обертання циліндрів 8 на осях гальмується і уповільнюється. Далі, завдяки зміні опору, пружини кручення 9 розкручують циліндри 8 з прискоренням у зворотному напрямі, створюючи значні очисні зусилля, особливо для задніх частин головок коренеплодів. Оскільки, твірні поверхні кожного жорсткого циліндра 8 містять по дві спіральні лінії 10 і 11, по яких закріплені короткі (а тому жорсткі) консольні еластичні прутки 12, а спіралі 10 і 11 мають напрями від середини до торців циліндрів 8, то прутки 12 ефективно відокремлюють зелені та міцні залишки гички і гарантовано відводять їх від головки коренеплоду у бік міжрядь, залишаючи кожну головку коренеплоду повністю позбавленою залишків. Використовуючи регульований затиск 5 та запас по довжині 6, можна змінювати довжини основних еластичних лопатей 2, що забезпечить підвищення якості очищення головок від залишків гички. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення головок коренеплодів на 10…15 %. 30 ФОРМУЛА ВИНАХОДУ 35 40 Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також розташовані діаметрально протилежно додаткові еластичні очисні елементи, який відрізняється тим, що додаткові очисні елементи виконані у вигляді жорстких циліндрів, які встановлені на осях обертання між двома похило розташованими бічними площинами, причому жорсткі циліндри з'єднані з бічними площинами за допомогою пружин кручення, при цьому твірні поверхні циліндрів мають радіально закріплені короткі консольні еластичні прутки, що розташовані по двох спіральних лініях, які мають напрями від середини до торців циліндрів. 2 UA 110399 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
