Пристрій для транспортування і очистки коренебульбоплодів

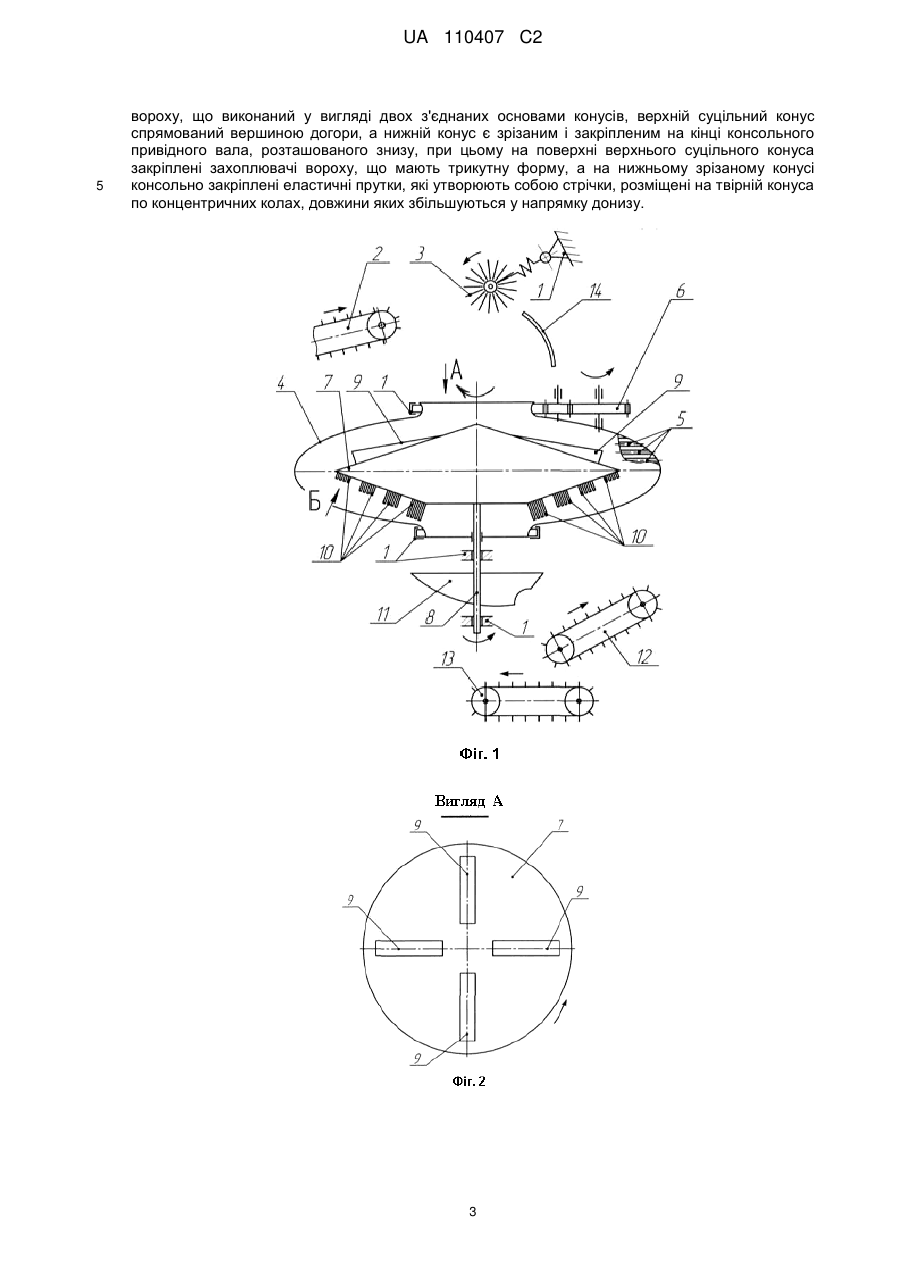

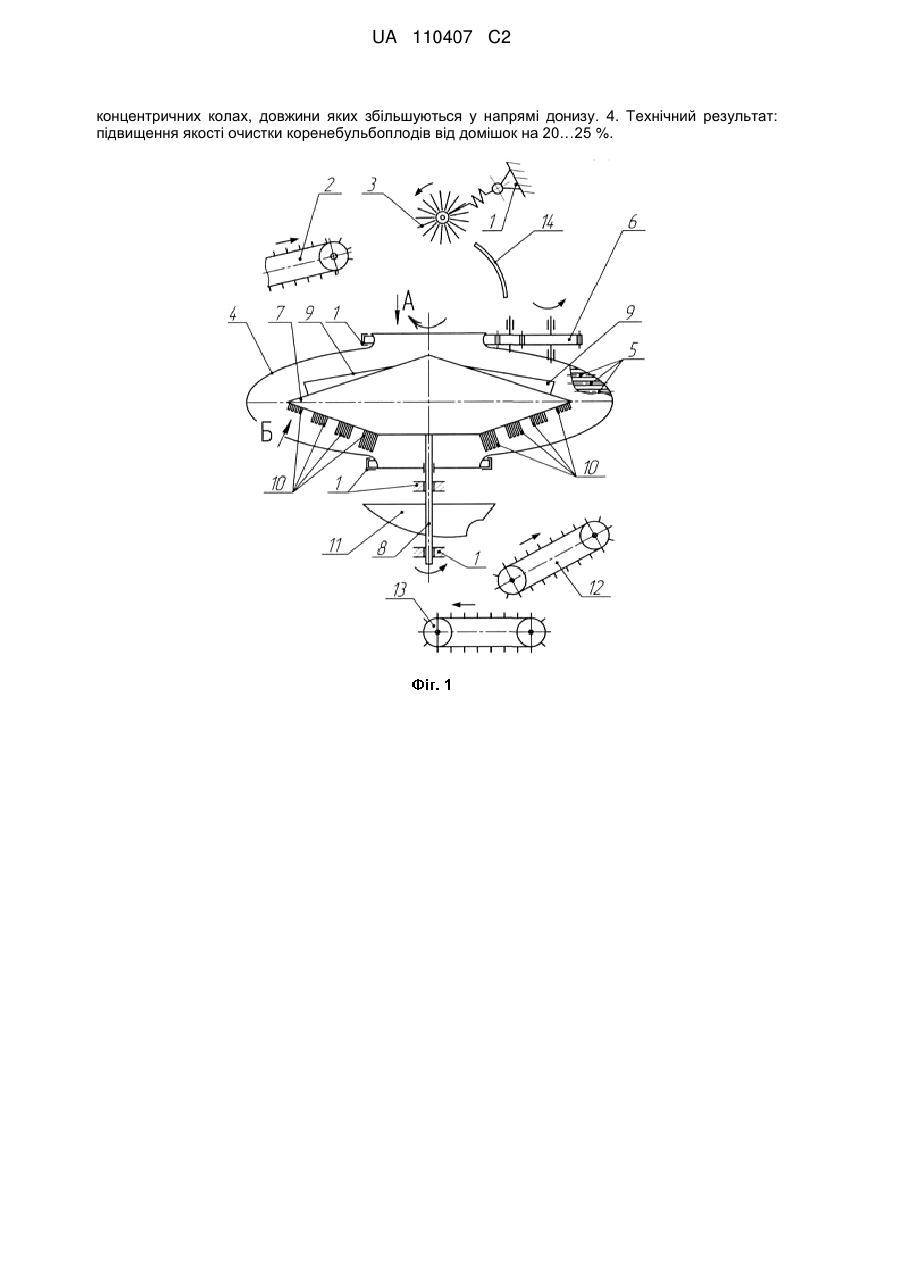

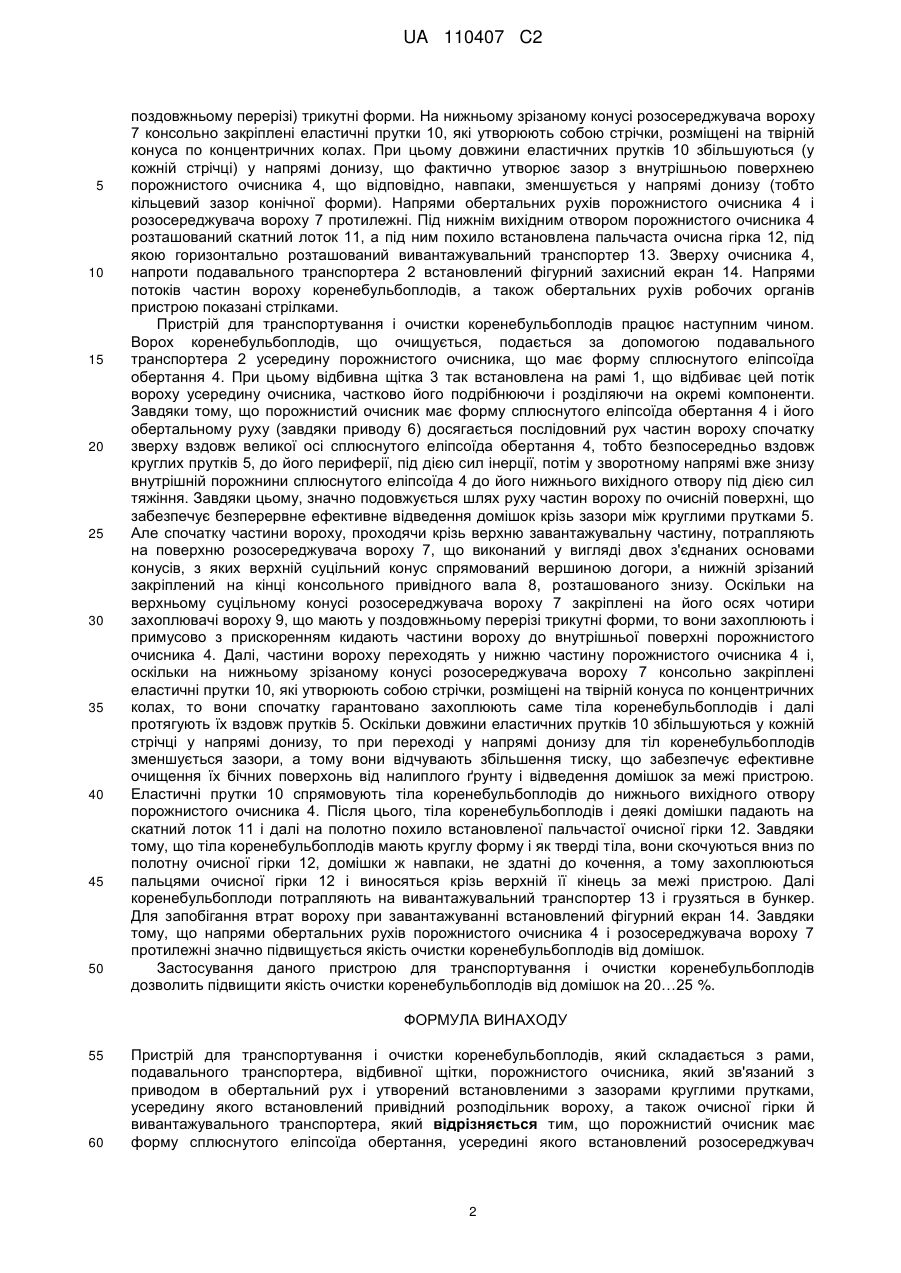

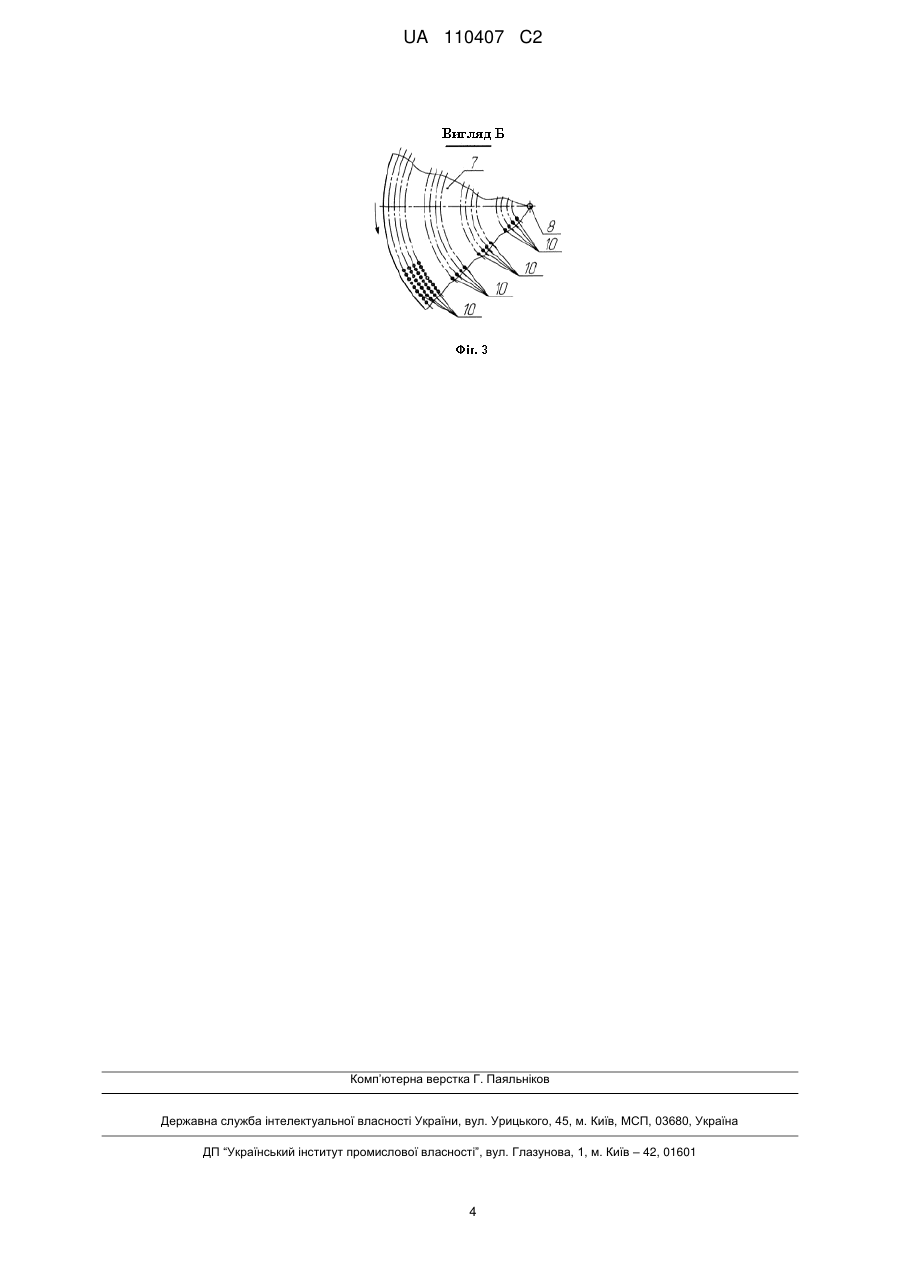

Реферат: 1. Об'єкт винаходу: пристрій. 2. Галузь застосування: сільськогосподарське машинобудування, зокрема робочі органи картоплезбиральних машин. 3. Суть винаходу: усередину порожнистого очисника, який має форму сплюснутого еліпсоїда обертання, встановлений розосереджувач вороху, що виконаний у вигляді двох з'єднаних основами конусів, з яких верхній суцільний конус спрямований вершиною догори, а нижній зрізаний закріплений на кінці консольного привідного вала, розташованого знизу, при цьому на поверхні верхнього суцільного конуса закріплені захоплювачі вороху, що мають трикутну форму, а на нижньому зрізаному конусі консольно закріплені еластичні прутки, які утворюють собою стрічки, розміщені на твірній конуса по UA 110407 C2 (12) UA 110407 C2 концентричних колах, довжини яких збільшуються у напрямі донизу. 4. Технічний результат: підвищення якості очистки коренебульбоплодів від домішок на 20…25 %. UA 110407 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування і очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Існує багато пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток, які включають, як правило, розміщені послідовно основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцьового очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками і т. ін. [книга: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972. 400 с.]. Технологічний процес роботи вказаних пристроїв відбувається таким чином, що перехід вороху коренебульбоплодів з одного очисного робочого органу на інший відбувається без активації рухів і надання різних за принципом дії очищувальних зусиль. Насамперед це стосується використання найбільш ефективних вібраційних принципів очищення коренебульбоплодів від домішок, коли сепарація відбувається при інтенсивному перетрушуванні вороху і надання йому складного руху по різних очисних поверхнях, яких нажаль в існуючих пристроях немає. Найбільш близьким до пристрою для транспортування і очистки коренебульбоплодів є відомий пристрій, основна суть якого знаходиться у патенті України № 81710, А 01 D 33/08, опублікований 25.01.2008 р., бюлетень № 2 - прототип, що включає раму, подавальний транспортер, відбивну щітку, порожнистий очисник, який зв'язаний з приводом у обертальний рух і утворений встановленими з зазорами круглими прутками, що має порожнє циліндричне кільце овального поперечного перерізу, усередині якого встановлений привідний розподільник вороху, а також очисну гірку і вивантажувальний транспортер. Працює прототип в основному за принципом вищезазначених пристроїв для транспортування і очищення коренебульбоплодів, коли ворох коренебульбоплодів поступово переходить усередині порожнистого очисника від одного робочого органу до іншого з частковою зміною напрямків руху, а також деяких кінематичних режимів. Недоліками прототипу є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів, який очищується, переходить з одного очисного робочого органу на інший великою масою, фактично не розосереджуючись і ефективно не відділяючись. Винаходом поставлено задачу підвищити якість очистки коренебульбоплодів від домішок. Поставлена винаходом задача вирішується тим, що у пристрої для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, порожнистого очисника, що має в середній частині порожнє циліндричне кільце овального поперечного перерізу, який зв'язаний з приводом в обертальний рух і утворений встановленими з зазорами круглими прутками, усередину якого встановлений привідний розподільник вороху, а також очисної гірки й вивантажувального транспортера, згідно з винаходом, усередину порожнистого очисника, який має форму сплюснутого еліпсоїда обертання, встановлений розосереджувач вороху, що виконаний у вигляді двох з'єднаних основами конусів, з яких верхній суцільний конус спрямований вершиною догори, а нижній зрізаний закріплений на кінці консольного привідного вала, розташованого знизу, при цьому на верхньому суцільному конусі закріплені на його осях захоплювачі вороху, що мають трикутні форми, а на нижньому зрізаному конусі консольно закріплені еластичні прутки, які утворюють собою стрічки, розміщені на твірній конуса по концентричних колах, довжини яких збільшуються у напрямі донизу. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг. 1 - загальний вигляд збоку. На Фіг. 2 дано вигляд А на Фіг. 1. На Фіг. 3 дано вигляд Б на Фіг. 1. Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, відбивної щітки 3, порожнистого очисника, який має форму сплюснутого еліпсоїда обертання 4. Твірна поверхня порожнистого очисника, тобто сплюснутого еліпсоїда обертання 4 утворена, закріпленими з зазорами, круглими прутками 5, а сам він встановлений на рамі 1 поворотним і кінематично зв'язаний з приводом 6 в обертальний рух. Усередину порожнистого очисника, який має форму сплюснутого еліпсоїда обертання 4, встановлений розосереджувач вороху 7, що виконаний у вигляді двох, з'єднаних основами конусів, з яких верхній суцільний конус спрямований вершиною догори, а нижній зрізаний закріплений на кінці консольного привідного (привід не показаний) вала 8, розташованого знизу, тобто встановленого через вихідний отвір порожнистого очисника 4. На верхньому суцільному конусі розосереджувача вороху 7 закріплені на його осях захоплювачі вороху 9, що мають (у 1 UA 110407 C2 5 10 15 20 25 30 35 40 45 50 поздовжньому перерізі) трикутні форми. На нижньому зрізаному конусі розосереджувача вороху 7 консольно закріплені еластичні прутки 10, які утворюють собою стрічки, розміщені на твірній конуса по концентричних колах. При цьому довжини еластичних прутків 10 збільшуються (у кожній стрічці) у напрямі донизу, що фактично утворює зазор з внутрішньою поверхнею порожнистого очисника 4, що відповідно, навпаки, зменшується у напрямі донизу (тобто кільцевий зазор конічної форми). Напрями обертальних рухів порожнистого очисника 4 і розосереджувача вороху 7 протилежні. Під нижнім вихідним отвором порожнистого очисника 4 розташований скатний лоток 11, а під ним похило встановлена пальчаста очисна гірка 12, під якою горизонтально розташований вивантажувальний транспортер 13. Зверху очисника 4, напроти подавального транспортера 2 встановлений фігурний захисний екран 14. Напрями потоків частин вороху коренебульбоплодів, а також обертальних рухів робочих органів пристрою показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2 усередину порожнистого очисника, що має форму сплюснутого еліпсоїда обертання 4. При цьому відбивна щітка 3 так встановлена на рамі 1, що відбиває цей потік вороху усередину очисника, частково його подрібнюючи і розділяючи на окремі компоненти. Завдяки тому, що порожнистий очисник має форму сплюснутого еліпсоїда обертання 4 і його обертальному руху (завдяки приводу 6) досягається послідовний рух частин вороху спочатку зверху вздовж великої осі сплюснутого еліпсоїда обертання 4, тобто безпосередньо вздовж круглих прутків 5, до його периферії, під дією сил інерції, потім у зворотному напрямі вже знизу внутрішній порожнини сплюснутого еліпсоїда 4 до його нижнього вихідного отвору під дією сил тяжіння. Завдяки цьому, значно подовжується шлях руху частин вороху по очисній поверхні, що забезпечує безперервне ефективне відведення домішок крізь зазори між круглими прутками 5. Але спочатку частини вороху, проходячи крізь верхню завантажувальну частину, потрапляють на поверхню розосереджувача вороху 7, що виконаний у вигляді двох з'єднаних основами конусів, з яких верхній суцільний конус спрямований вершиною догори, а нижній зрізаний закріплений на кінці консольного привідного вала 8, розташованого знизу. Оскільки на верхньому суцільному конусі розосереджувача вороху 7 закріплені на його осях чотири захоплювачі вороху 9, що мають у поздовжньому перерізі трикутні форми, то вони захоплюють і примусово з прискоренням кидають частини вороху до внутрішньої поверхні порожнистого очисника 4. Далі, частини вороху переходять у нижню частину порожнистого очисника 4 і, оскільки на нижньому зрізаному конусі розосереджувача вороху 7 консольно закріплені еластичні прутки 10, які утворюють собою стрічки, розміщені на твірній конуса по концентричних колах, то вони спочатку гарантовано захоплюють саме тіла коренебульбоплодів і далі протягують їх вздовж прутків 5. Оскільки довжини еластичних прутків 10 збільшуються у кожній стрічці у напрямі донизу, то при переході у напрямі донизу для тіл коренебульбоплодів зменшується зазори, а тому вони відчувають збільшення тиску, що забезпечує ефективне очищення їх бічних поверхонь від налиплого ґрунту і відведення домішок за межі пристрою. Еластичні прутки 10 спрямовують тіла коренебульбоплодів до нижнього вихідного отвору порожнистого очисника 4. Після цього, тіла коренебульбоплодів і деякі домішки падають на скатний лоток 11 і далі на полотно похило встановленої пальчастої очисної гірки 12. Завдяки тому, що тіла коренебульбоплодів мають круглу форму і як тверді тіла, вони скочуються вниз по полотну очисної гірки 12, домішки ж навпаки, не здатні до кочення, а тому захоплюються пальцями очисної гірки 12 і виносяться крізь верхній її кінець за межі пристрою. Далі коренебульбоплоди потрапляють на вивантажувальний транспортер 13 і грузяться в бункер. Для запобігання втрат вороху при завантажуванні встановлений фігурний екран 14. Завдяки тому, що напрями обертальних рухів порожнистого очисника 4 і розосереджувача вороху 7 протилежні значно підвищується якість очистки коренебульбоплодів від домішок. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 20…25 %. ФОРМУЛА ВИНАХОДУ 55 60 Пристрій для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, порожнистого очисника, який зв'язаний з приводом в обертальний рух і утворений встановленими з зазорами круглими прутками, усередину якого встановлений привідний розподільник вороху, а також очисної гірки й вивантажувального транспортера, який відрізняється тим, що порожнистий очисник має форму сплюснутого еліпсоїда обертання, усередині якого встановлений розосереджувач 2 UA 110407 C2 5 вороху, що виконаний у вигляді двох з'єднаних основами конусів, верхній суцільний конус спрямований вершиною догори, а нижній конус є зрізаним і закріпленим на кінці консольного привідного вала, розташованого знизу, при цьому на поверхні верхнього суцільного конуса закріплені захоплювачі вороху, що мають трикутну форму, а на нижньому зрізаному конусі консольно закріплені еластичні прутки, які утворюють собою стрічки, розміщені на твірній конуса по концентричних колах, довжини яких збільшуються у напрямку донизу. 3 UA 110407 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
