Тактичний кровоспинний джгут-турнікет “удав”

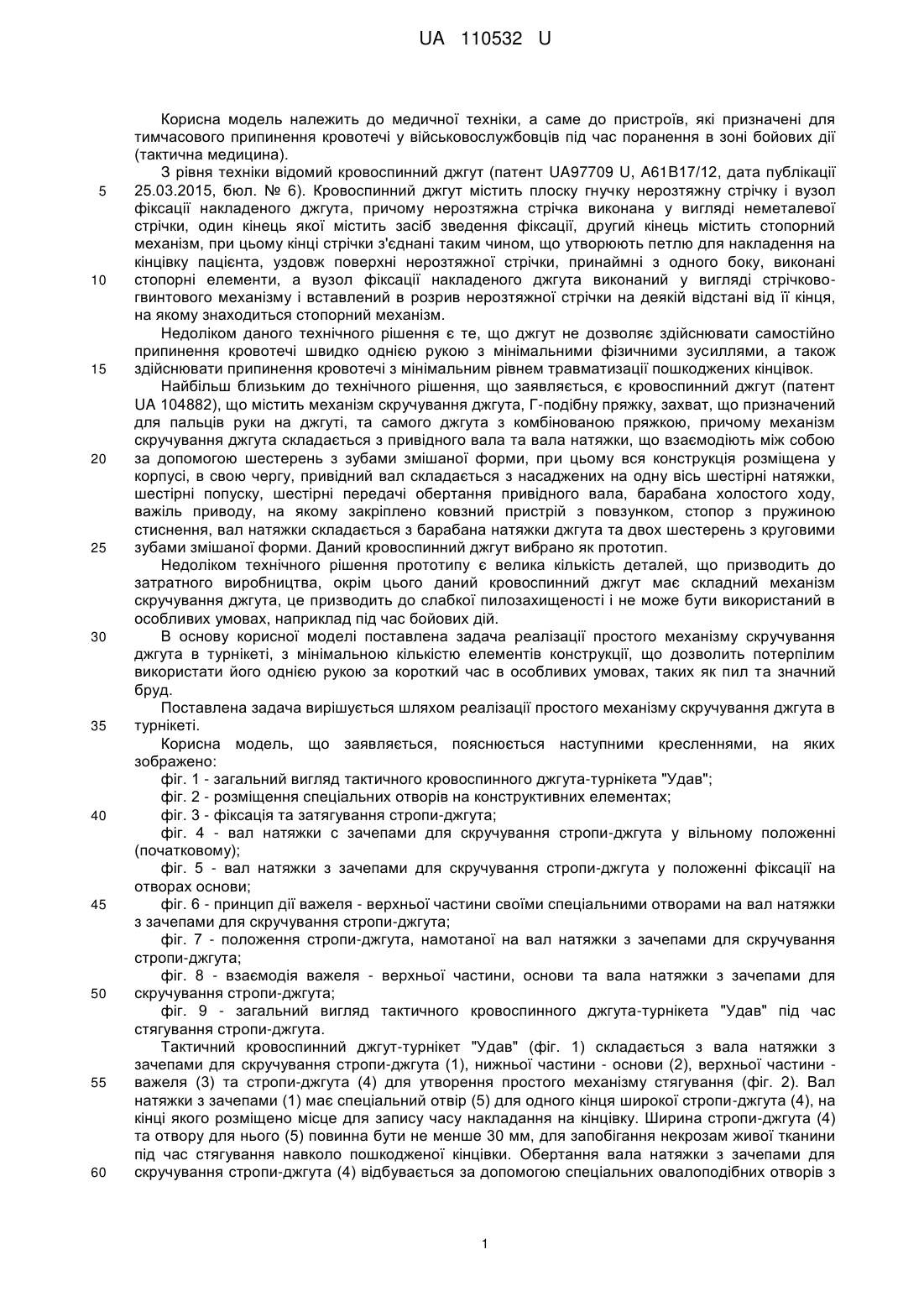

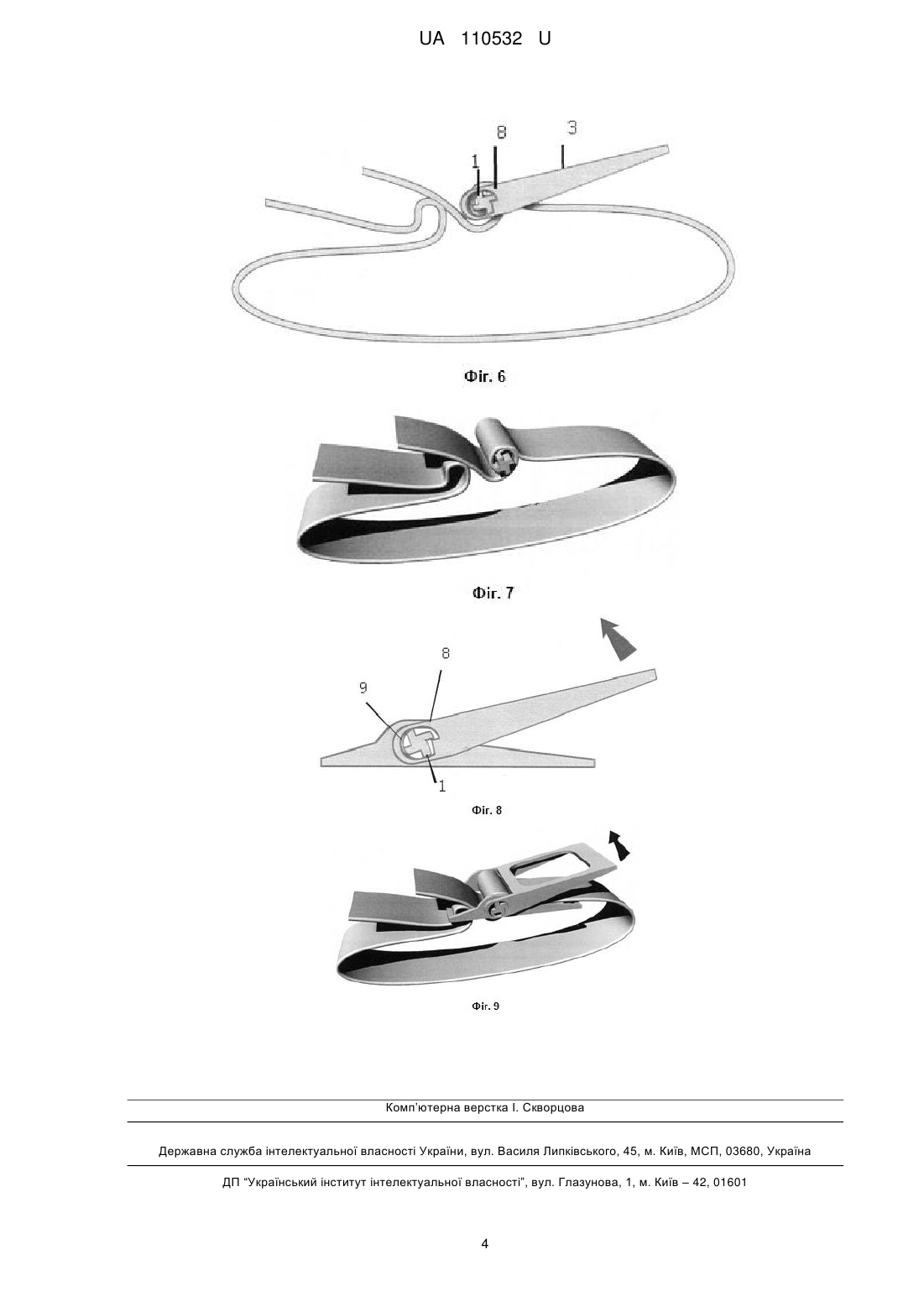

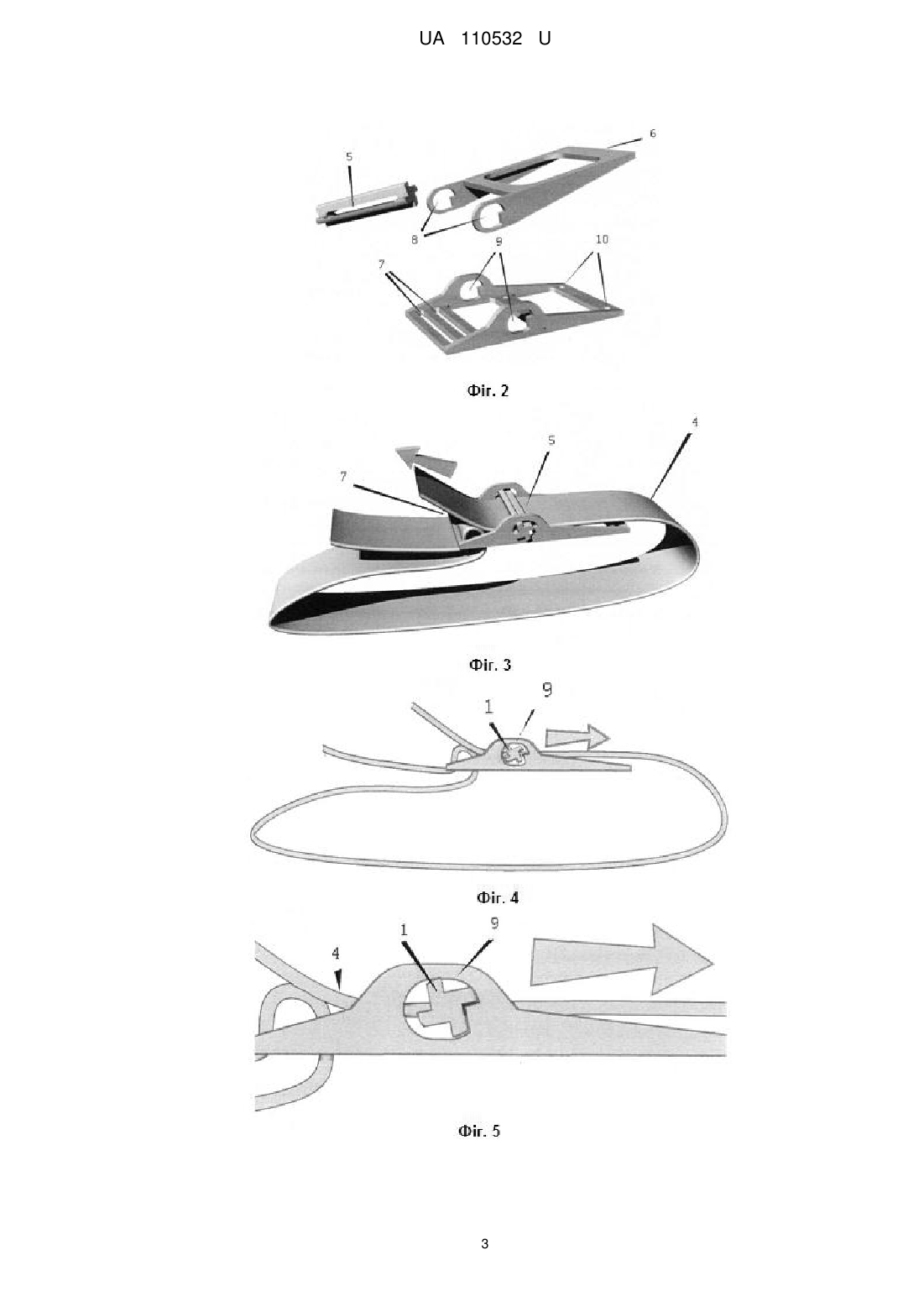

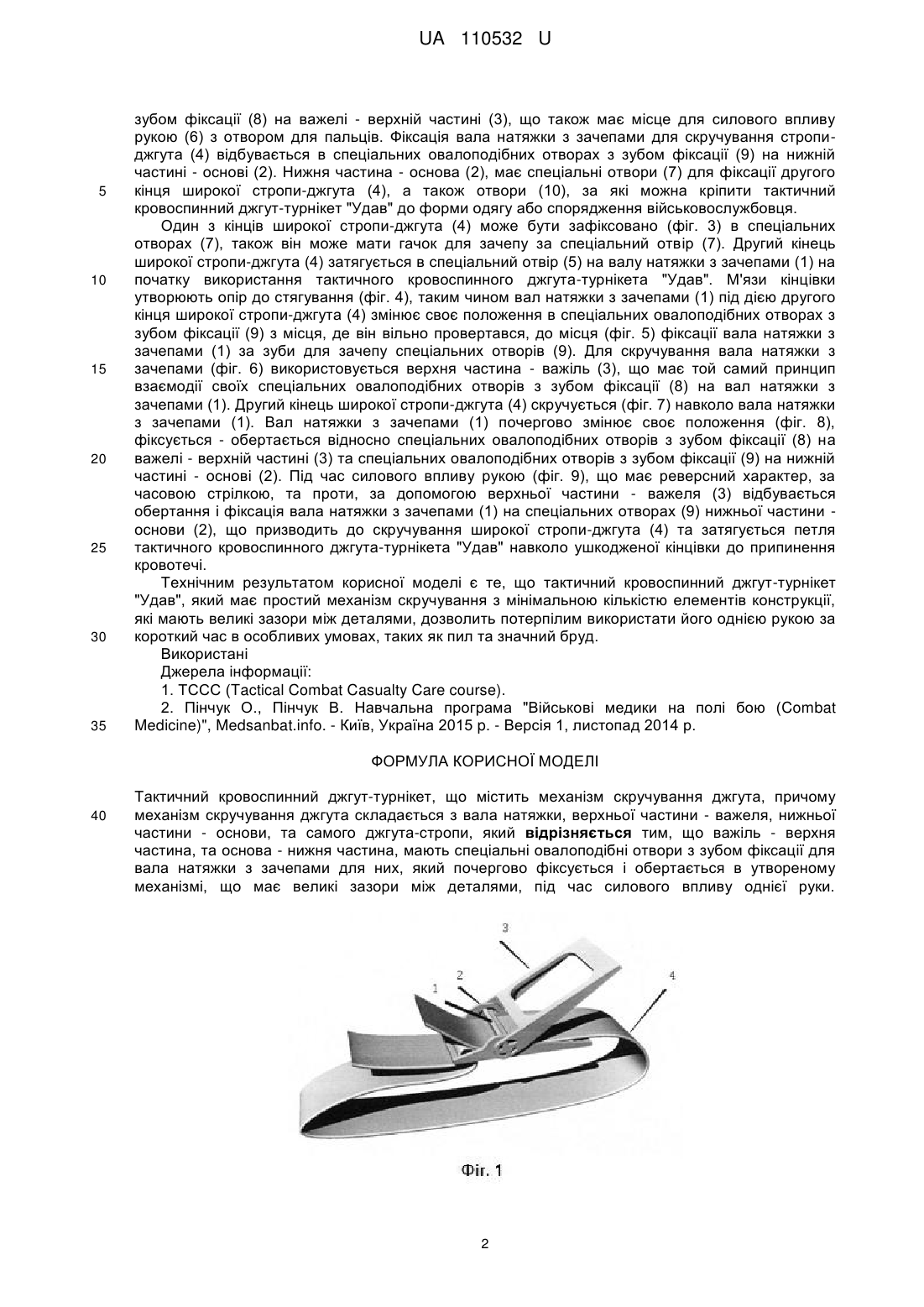

Реферат: UA 110532 U UA 110532 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, а саме до пристроїв, які призначені для тимчасового припинення кровотечі у військовослужбовців під час поранення в зоні бойових дії (тактична медицина). З рівня техніки відомий кровоспинний джгут (патент UA97709 U, A61B17/12, дата публікації 25.03.2015, бюл. № 6). Кровоспинний джгут містить плоску гнучку нерозтяжну стрічку і вузол фіксації накладеного джгута, причому нерозтяжна стрічка виконана у вигляді неметалевої стрічки, один кінець якої містить засіб зведення фіксації, другий кінець містить стопорний механізм, при цьому кінці стрічки з'єднані таким чином, що утворюють петлю для накладення на кінцівку пацієнта, уздовж поверхні нерозтяжної стрічки, принаймні з одного боку, виконані стопорні елементи, а вузол фіксації накладеного джгута виконаний у вигляді стрічковогвинтового механізму і вставлений в розрив нерозтяжної стрічки на деякій відстані від її кінця, на якому знаходиться стопорний механізм. Недоліком даного технічного рішення є те, що джгут не дозволяє здійснювати самостійно припинення кровотечі швидко однією рукою з мінімальними фізичними зусиллями, а також здійснювати припинення кровотечі з мінімальним рівнем травматизації пошкоджених кінцівок. Найбільш близьким до технічного рішення, що заявляється, є кровоспинний джгут (патент UA 104882), що містить механізм скручування джгута, Г-подібну пряжку, захват, що призначений для пальців руки на джгуті, та самого джгута з комбінованою пряжкою, причому механізм скручування джгута складається з привідного вала та вала натяжки, що взаємодіють між собою за допомогою шестерень з зубами змішаної форми, при цьому вся конструкція розміщена у корпусі, в свою чергу, привідний вал складається з насаджених на одну вісь шестірні натяжки, шестірні попуску, шестірні передачі обертання привідного вала, барабана холостого ходу, важіль приводу, на якому закріплено ковзний пристрій з повзунком, стопор з пружиною стиснення, вал натяжки складається з барабана натяжки джгута та двох шестерень з круговими зубами змішаної форми. Даний кровоспинний джгут вибрано як прототип. Недоліком технічного рішення прототипу є велика кількість деталей, що призводить до затратного виробництва, окрім цього даний кровоспинний джгут має складний механізм скручування джгута, це призводить до слабкої пилозахищеності і не може бути використаний в особливих умовах, наприклад під час бойових дій. В основу корисної моделі поставлена задача реалізації простого механізму скручування джгута в турнікеті, з мінімальною кількістю елементів конструкції, що дозволить потерпілим використати його однією рукою за короткий час в особливих умовах, таких як пил та значний бруд. Поставлена задача вирішується шляхом реалізації простого механізму скручування джгута в турнікеті. Корисна модель, що заявляється, пояснюється наступними кресленнями, на яких зображено: фіг. 1 - загальний вигляд тактичного кровоспинного джгута-турнікета "Удав"; фіг. 2 - розміщення спеціальних отворів на конструктивних елементах; фіг. 3 - фіксація та затягування стропи-джгута; фіг. 4 - вал натяжки с зачепами для скручування стропи-джгута у вільному положенні (початковому); фіг. 5 - вал натяжки з зачепами для скручування стропи-джгута у положенні фіксації на отворах основи; фіг. 6 - принцип дії важеля - верхньої частини своїми спеціальними отворами на вал натяжки з зачепами для скручування стропи-джгута; фіг. 7 - положення стропи-джгута, намотаної на вал натяжки з зачепами для скручування стропи-джгута; фіг. 8 - взаємодія важеля - верхньої частини, основи та вала натяжки з зачепами для скручування стропи-джгута; фіг. 9 - загальний вигляд тактичного кровоспинного джгута-турнікета "Удав" під час стягування стропи-джгута. Тактичний кровоспинний джгут-турнікет "Удав" (фіг. 1) складається з вала натяжки з зачепами для скручування стропи-джгута (1), нижньої частини - основи (2), верхньої частини важеля (3) та стропи-джгута (4) для утворення простого механізму стягування (фіг. 2). Вал натяжки з зачепами (1) має спеціальний отвір (5) для одного кінця широкої стропи-джгута (4), на кінці якого розміщено місце для запису часу накладання на кінцівку. Ширина стропи-джгута (4) та отвору для нього (5) повинна бути не менше 30 мм, для запобігання некрозам живої тканини під час стягування навколо пошкодженої кінцівки. Обертання вала натяжки з зачепами для скручування стропи-джгута (4) відбувається за допомогою спеціальних овалоподібних отворів з 1 UA 110532 U 5 10 15 20 25 30 35 зубом фіксації (8) на важелі - верхній частині (3), що також має місце для силового впливу рукою (6) з отвором для пальців. Фіксація вала натяжки з зачепами для скручування стропиджгута (4) відбувається в спеціальних овалоподібних отворах з зубом фіксації (9) на нижній частині - основі (2). Нижня частина - основа (2), має спеціальні отвори (7) для фіксації другого кінця широкої стропи-джгута (4), а також отвори (10), за які можна кріпити тактичний кровоспинний джгут-турнікет "Удав" до форми одягу або спорядження військовослужбовця. Один з кінців широкої стропи-джгута (4) може бути зафіксовано (фіг. 3) в спеціальних отворах (7), також він може мати гачок для зачепу за спеціальний отвір (7). Другий кінець широкої стропи-джгута (4) затягується в спеціальний отвір (5) на валу натяжки з зачепами (1) на початку використання тактичного кровоспинного джгута-турнікета "Удав". М'язи кінцівки утворюють опір до стягування (фіг. 4), таким чином вал натяжки з зачепами (1) під дією другого кінця широкої стропи-джгута (4) змінює своє положення в спеціальних овалоподібних отворах з зубом фіксації (9) з місця, де він вільно провертався, до місця (фіг. 5) фіксації вала натяжки з зачепами (1) за зуби для зачепу спеціальних отворів (9). Для скручування вала натяжки з зачепами (фіг. 6) використовується верхня частина - важіль (3), що має той самий принцип взаємодії своїх спеціальних овалоподібних отворів з зубом фіксації (8) на вал натяжки з зачепами (1). Другий кінець широкої стропи-джгута (4) скручується (фіг. 7) навколо вала натяжки з зачепами (1). Вал натяжки з зачепами (1) почергово змінює своє положення (фіг. 8), фіксується - обертається відносно спеціальних овалоподібних отворів з зубом фіксації (8) на важелі - верхній частині (3) та спеціальних овалоподібних отворів з зубом фіксації (9) на нижній частині - основі (2). Під час силового впливу рукою (фіг. 9), що має реверсний характер, за часовою стрілкою, та проти, за допомогою верхньої частини - важеля (3) відбувається обертання і фіксація вала натяжки з зачепами (1) на спеціальних отворах (9) нижньої частини основи (2), що призводить до скручування широкої стропи-джгута (4) та затягується петля тактичного кровоспинного джгута-турнікета "Удав" навколо ушкодженої кінцівки до припинення кровотечі. Технічним результатом корисної моделі є те, що тактичний кровоспинний джгут-турнікет "Удав", який має простий механізм скручування з мінімальною кількістю елементів конструкції, які мають великі зазори між деталями, дозволить потерпілим використати його однією рукою за короткий час в особливих умовах, таких як пил та значний бруд. Використані Джерела інформації: 1. ТССС (Tactical Combat Casualty Care course). 2. Пінчук О., Пінчук В. Навчальна програма "Військові медики на полі бою (Combat Medicine)", Medsanbat.info. - Київ, Україна 2015 p. - Версія 1, листопад 2014 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Тактичний кровоспинний джгут-турнікет, що містить механізм скручування джгута, причому механізм скручування джгута складається з вала натяжки, верхньої частини - важеля, нижньої частини - основи, та самого джгута-стропи, який відрізняється тим, що важіль - верхня частина, та основа - нижня частина, мають спеціальні овалоподібні отвори з зубом фіксації для вала натяжки з зачепами для них, який почергово фіксується і обертається в утвореному механізмі, що має великі зазори між деталями, під час силового впливу однієї руки. 2 UA 110532 U 3 UA 110532 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
