Електронагрівний пристрій

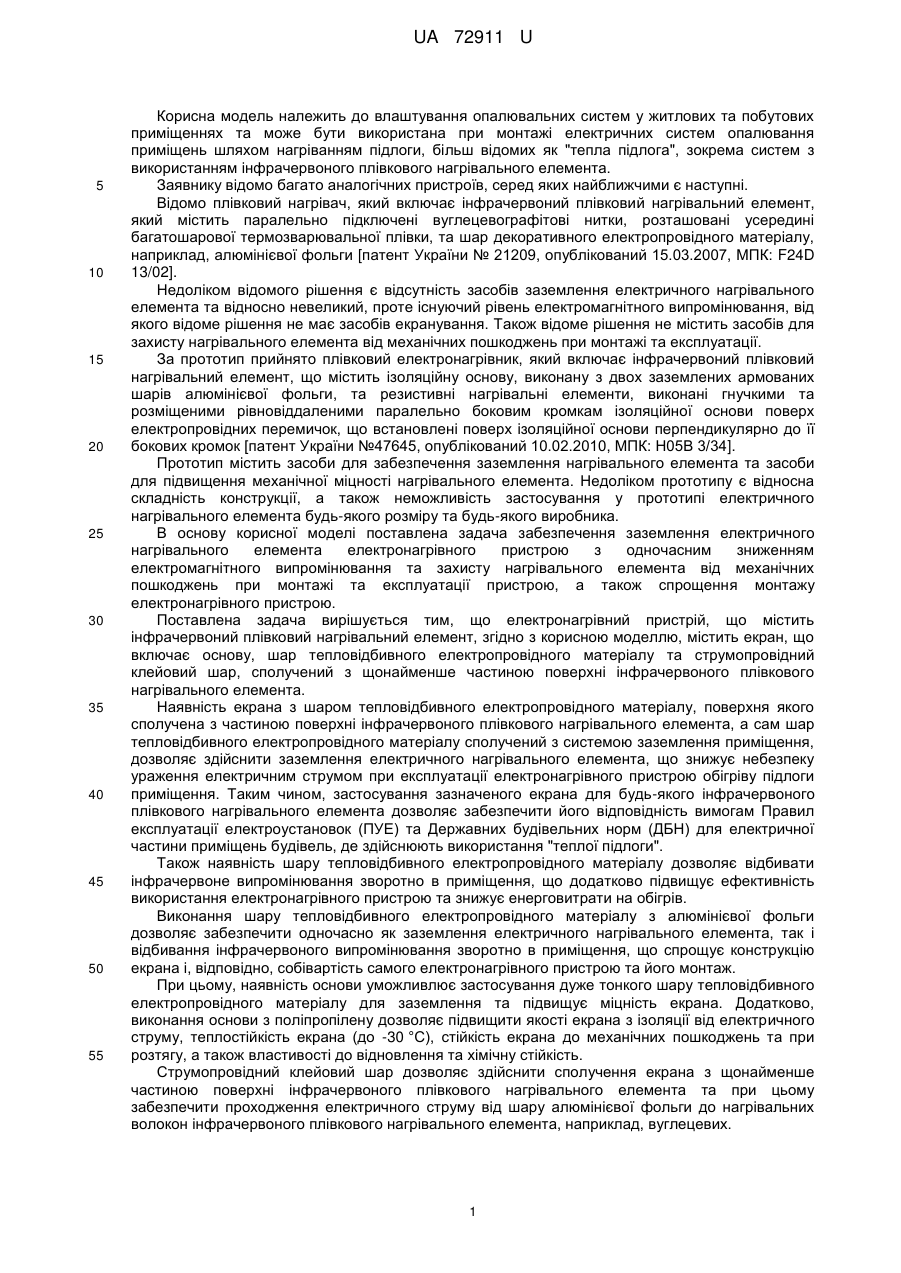

Реферат: UA 72911 U UA 72911 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до влаштування опалювальних систем у житлових та побутових приміщеннях та може бути використана при монтажі електричних систем опалювання приміщень шляхом нагріванням підлоги, більш відомих як "тепла підлога", зокрема систем з використанням інфрачервоного плівкового нагрівального елемента. Заявнику відомо багато аналогічних пристроїв, серед яких найближчими є наступні. Відомо плівковий нагрівач, який включає інфрачервоний плівковий нагрівальний елемент, який містить паралельно підключені вуглецевографітові нитки, розташовані усередині багатошарової термозварювальної плівки, та шар декоративного електропровідного матеріалу, наприклад, алюмінієвої фольги [патент України № 21209, опублікований 15.03.2007, МПК: F24D 13/02]. Недоліком відомого рішення є відсутність засобів заземлення електричного нагрівального елемента та відносно невеликий, проте існуючий рівень електромагнітного випромінювання, від якого відоме рішення не має засобів екранування. Також відоме рішення не містить засобів для захисту нагрівального елемента від механічних пошкоджень при монтажі та експлуатації. За прототип прийнято плівковий електронагрівник, який включає інфрачервоний плівковий нагрівальний елемент, що містить ізоляційну основу, виконану з двох заземлених армованих шарів алюмінієвої фольги, та резистивні нагрівальні елементи, виконані гнучкими та розміщеними рівновіддаленими паралельно боковим кромкам ізоляційної основи поверх електропровідних перемичок, що встановлені поверх ізоляційної основи перпендикулярно до її бокових кромок [патент України №47645, опублікований 10.02.2010, МПК: Н05В 3/34]. Прототип містить засоби для забезпечення заземлення нагрівального елемента та засоби для підвищення механічної міцності нагрівального елемента. Недоліком прототипу є відносна складність конструкції, а також неможливість застосування у прототипі електричного нагрівального елемента будь-якого розміру та будь-якого виробника. В основу корисної моделі поставлена задача забезпечення заземлення електричного нагрівального елемента електронагрівного пристрою з одночасним зниженням електромагнітного випромінювання та захисту нагрівального елемента від механічних пошкоджень при монтажі та експлуатації пристрою, а також спрощення монтажу електронагрівного пристрою. Поставлена задача вирішується тим, що електронагрівний пристрій, що містить інфрачервоний плівковий нагрівальний елемент, згідно з корисною моделлю, містить екран, що включає основу, шар тепловідбивного електропровідного матеріалу та струмопровідний клейовий шар, сполучений з щонайменше частиною поверхні інфрачервоного плівкового нагрівального елемента. Наявність екрана з шаром тепловідбивного електропровідного матеріалу, поверхня якого сполучена з частиною поверхні інфрачервоного плівкового нагрівального елемента, а сам шар тепловідбивного електропровідного матеріалу сполучений з системою заземлення приміщення, дозволяє здійснити заземлення електричного нагрівального елемента, що знижує небезпеку ураження електричним струмом при експлуатації електронагрівного пристрою обігріву підлоги приміщення. Таким чином, застосування зазначеного екрана для будь-якого інфрачервоного плівкового нагрівального елемента дозволяє забезпечити його відповідність вимогам Правил експлуатації електроустановок (ПУЕ) та Державних будівельних норм (ДБН) для електричної частини приміщень будівель, де здійснюють використання "теплої підлоги". Також наявність шару тепловідбивного електропровідного матеріалу дозволяє відбивати інфрачервоне випромінювання зворотно в приміщення, що додатково підвищує ефективність використання електронагрівного пристрою та знижує енерговитрати на обігрів. Виконання шару тепловідбивного електропровідного матеріалу з алюмінієвої фольги дозволяє забезпечити одночасно як заземлення електричного нагрівального елемента, так і відбивання інфрачервоного випромінювання зворотно в приміщення, що спрощує конструкцію екрана і, відповідно, собівартість самого електронагрівного пристрою та його монтаж. При цьому, наявність основи уможливлює застосування дуже тонкого шару тепловідбивного електропровідного матеріалу для заземлення та підвищує міцність екрана. Додатково, виконання основи з поліпропілену дозволяє підвищити якості екрана з ізоляції від електричного струму, теплостійкість екрана (до -30 °C), стійкість екрана до механічних пошкоджень та при розтягу, а також властивості до відновлення та хімічну стійкість. Струмопровідний клейовий шар дозволяє здійснити сполучення екрана з щонайменше частиною поверхні інфрачервоного плівкового нагрівального елемента та при цьому забезпечити проходження електричного струму від шару алюмінієвої фольги до нагрівальних волокон інфрачервоного плівкового нагрівального елемента, наприклад, вуглецевих. 1 UA 72911 U 5 10 15 20 25 30 35 Для пояснення суті корисної моделі нижче наведено приклад екрана, який входить до складу електронагрівного пристрою, та застосування електронагрівного пристрою. Приклад ілюструється наступним графічними матеріалами та фотографічними зображеннями, а саме: На фіг. 1 - схема пошарової конструкції екрана, який входить до складу електронагрівного пристрою. На фіг. 2-7 поетапна схема застосування електронагрівного пристрою, а саме: На Фіг 2, 3, 4 - етапи сполучення екрана з поверхнею інфрачервоного плівкового нагрівального елемента; На фіг. 5, 6, 7, - етапи сполучення екрана з системою заземлення приміщення. Наведений приклад конкретного виконання корисної моделі та графічні матеріали ніяким чином не обмежують обсяг домагань, викладений у формулі, а тільки пояснюють суть корисної моделі. Електронагрівний пристрій включає екран (фіг. 1), який містить поліпропіленову основу 1, на яку нанесено шар алюмінієвої фольги 2, наприклад, товщиною 30 мкм. На шар алюмінієвої фольги 2 нанесено струмопровідний клейовий шар 3, на який, у свою чергу, нанесено антиадгезійний шар 4. Перед використанням у комплекті обігріву підлоги приміщення екран може бути згорнутий у рулон для зручності транспортування. Застосовують електронагрівний пристрій наступним чином. Спочатку здійснюють знімання антиадгезійного шару 4 з струмопровідного клейового шару 3. Потім екран сполучають з поверхнею інфрачервоного плівкового нагрівального елемента 5 (фіг. 2) таким чином, що крайні ділянки наступної смуги екрана були розташовані зверху крайньої ділянки попередньої смуги екрана (фіг. 3). Таким чином, отримують екран з суцільною поверхнею, розташованою над поверхнею інфрачервоного плівкового нагрівального елемента 5, включаючи місця 6 підключення інфрачервоного плівкового нагрівального елемента 5 до електричної мережі приміщення (фіг. 4). Далі здійснюють сполучення екрана з системою заземлення приміщення, для чого підгинають крайню ділянку 7 смуги екрана (фіг. 5) та встановлюють затиск 8, наприклад, з міді (фіг. 6), який сполучають з проводом системи заземлення приміщення 9 (фіг. 7). Потім здійснюють укладання екранованого та заземленого інфрачервоного плівкового нагрівального елемента 5 на підлогу приміщення. Потім здійснюють укладання екранованого та заземленого інфрачервоного плівкового нагрівального елемента 5 на підлогу приміщення. Корисна модель дозволяє забезпечити заземлення електричного нагрівального елемента з одночасним зниженням електромагнітного випромінювання та захист нагрівального елемента від механічних пошкоджень при монтажі та експлуатації електронагрівного пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Електронагрівний пристрій, що включає інфрачервоний плівковий нагрівальний елемент, який відрізняється тим, що додатково містить екран, що включає основу, шар тепловідбивного електропровідного матеріалу та струмопровідний клейовий шар, сполучений з щонайменше частиною поверхні інфрачервоного плівкового нагрівального елемента. 2. Електронагрівний пристрій за п. 1, який відрізняється тим, що основа екрана виконана з поліпропілену. 3. Електронагрівний пристрій за п. 1, який відрізняється тим, що шар тепловідбивного електропровідного матеріалу виконаний з алюмінієвої фольги. 2 UA 72911 U 3 UA 72911 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
