Кровоспинний джгут-турнікет

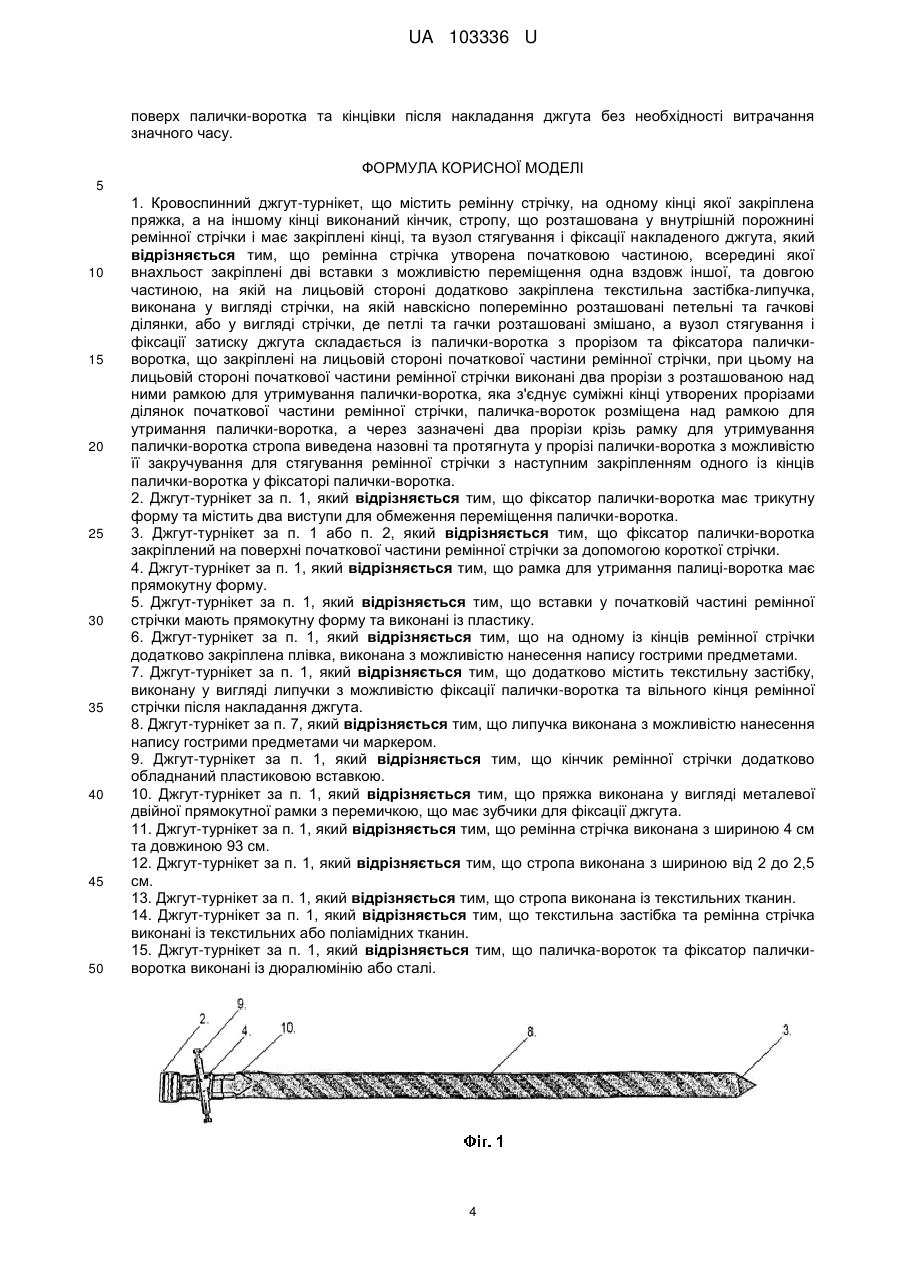

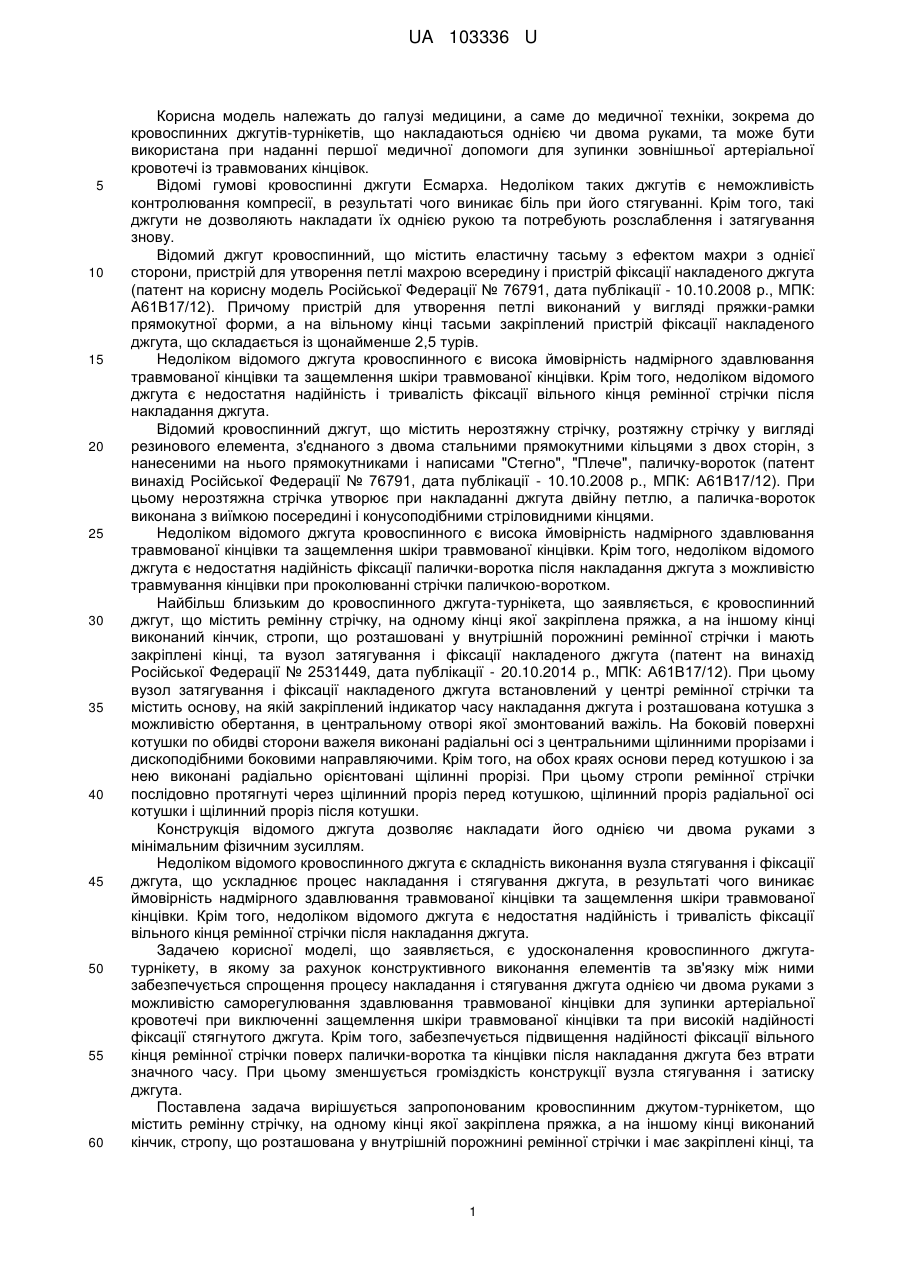

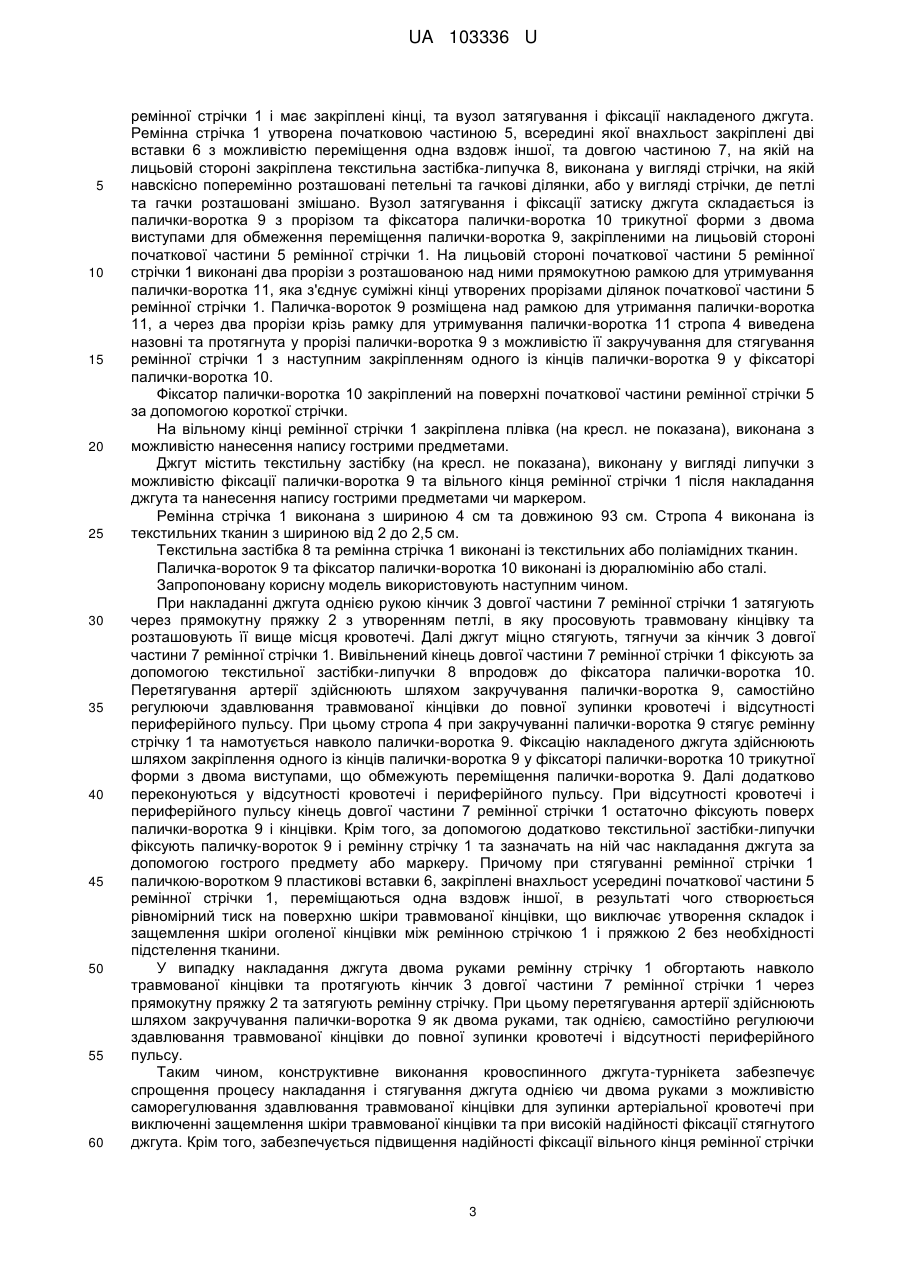

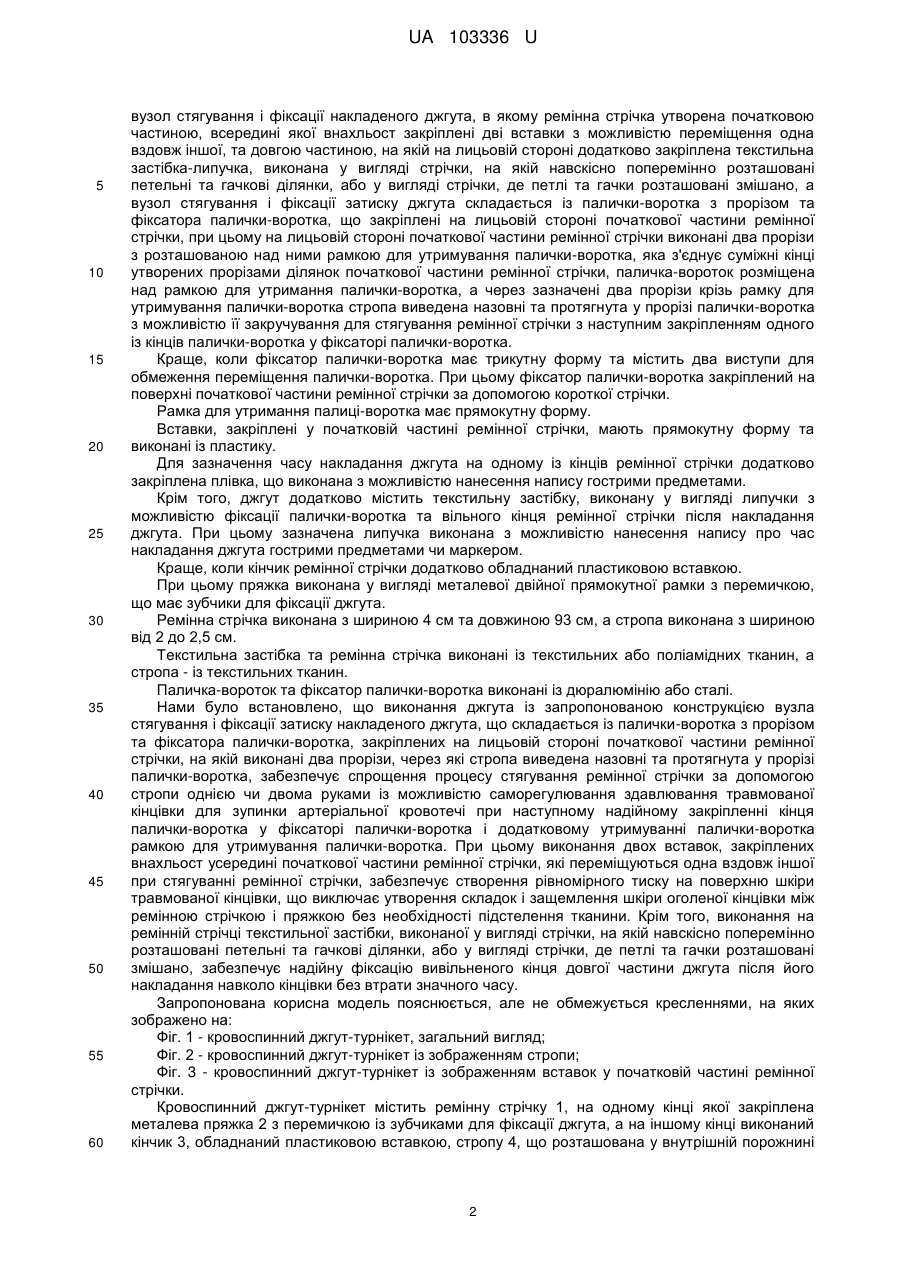

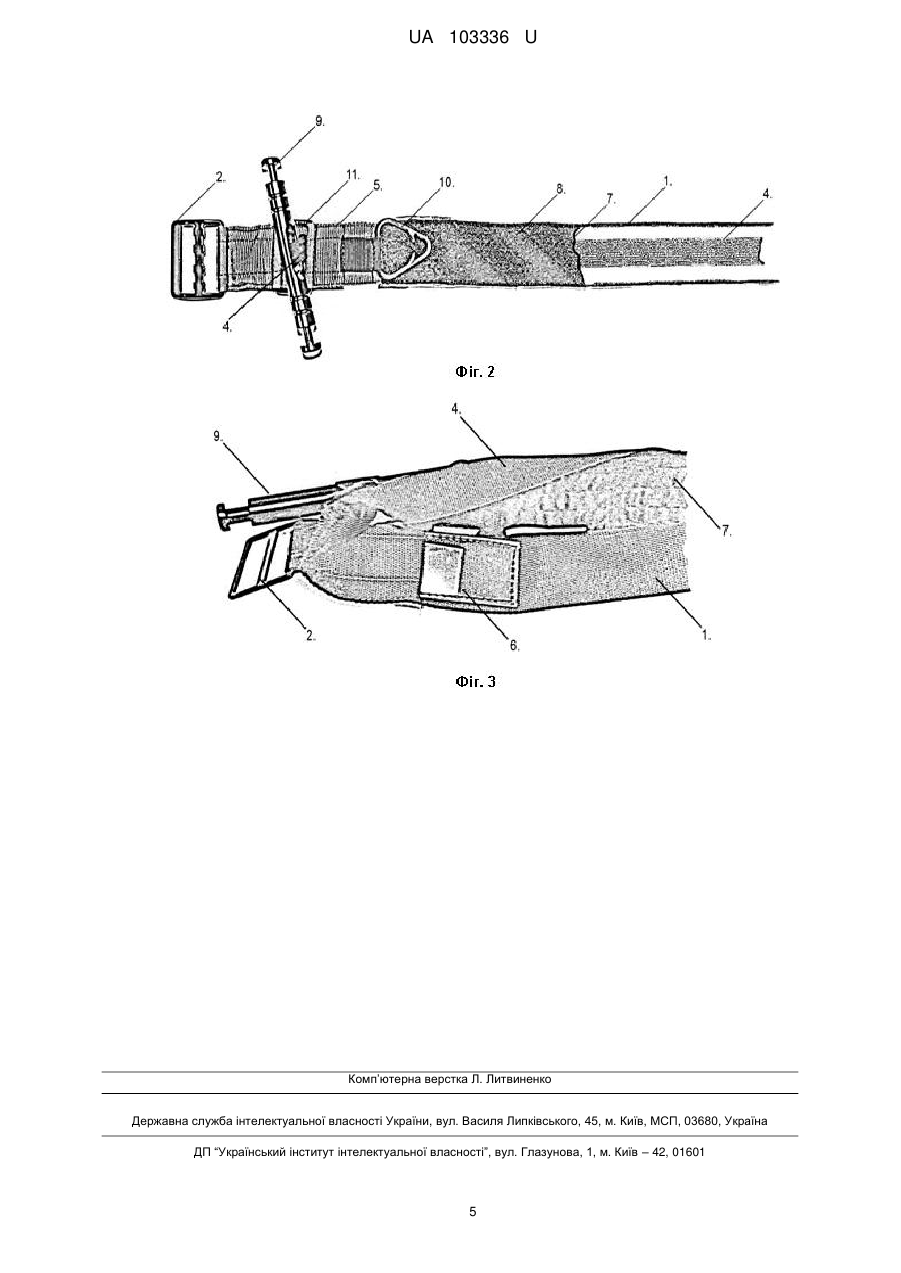

Реферат: Кровоспинний джгут-турнікет містить ремінну стрічку, на одному кінці якої закріплена пряжка, а на іншому кінці виконаний кінчик, стропу, що розташована у внутрішній порожнині ремінної стрічки і має закріплені кінці, та вузол стягування і фіксації накладеного джгута. Ремінна стрічка утворена початковою частиною, всередині якої внахльост закріплені дві вставки з можливістю переміщення одна вздовж іншої, та довгою частиною, на якій на лицьовій стороні додатково закріплена текстильна застібка-липучка, виконана у вигляді стрічки, на якій навскісно поперемінно розташовані петельні та гачкові ділянки, або у вигляді стрічки, де петлі та гачки розташовані змішано. Вузол стягування і фіксації затиску джгута складається із паличкиворотка з прорізом та фіксатора палички-воротка, що закріплені на лицьовій стороні початкової частини ремінної стрічки. На лицьовій стороні початкової частини ремінної стрічки виконані два прорізи з розташованою над ними рамкою для утримування палички-воротка, яка з'єднує суміжні кінці утворених прорізами ділянок початкової частини ремінної стрічки. Паличка-вороток розміщена над рамкою для утримання палички-воротка, а через зазначені два прорізи крізь рамку для утримування палички-воротка стропа виведена назовні та протягнута у прорізі палички-воротка з можливістю її закручування для стягування ремінної стрічки з наступним закріпленням одного із кінців палички-воротка у фіксаторі палички-воротка. UA 103336 U (54) КРОВОСПИННИЙ ДЖГУТ-ТУРНІКЕТ UA 103336 U UA 103336 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належать до галузі медицини, а саме до медичної техніки, зокрема до кровоспинних джгутів-турнікетів, що накладаються однією чи двома руками, та може бути використана при наданні першої медичної допомоги для зупинки зовнішньої артеріальної кровотечі із травмованих кінцівок. Відомі гумові кровоспинні джгути Есмарха. Недоліком таких джгутів є неможливість контролювання компресії, в результаті чого виникає біль при його стягуванні. Крім того, такі джгути не дозволяють накладати їх однією рукою та потребують розслаблення і затягування знову. Відомий джгут кровоспинний, що містить еластичну тасьму з ефектом махри з однієї сторони, пристрій для утворення петлі махрою всередину і пристрій фіксації накладеного джгута (патент на корисну модель Російської Федерації № 76791, дата публікації - 10.10.2008 р., МПК: А61В17/12). Причому пристрій для утворення петлі виконаний у вигляді пряжки-рамки прямокутної форми, а на вільному кінці тасьми закріплений пристрій фіксації накладеного джгута, що складається із щонайменше 2,5 турів. Недоліком відомого джгута кровоспинного є висока ймовірність надмірного здавлювання травмованої кінцівки та защемлення шкіри травмованої кінцівки. Крім того, недоліком відомого джгута є недостатня надійність і тривалість фіксації вільного кінця ремінної стрічки після накладання джгута. Відомий кровоспинний джгут, що містить нерозтяжну стрічку, розтяжну стрічку у вигляді резинового елемента, з'єднаного з двома стальними прямокутними кільцями з двох сторін, з нанесеними на нього прямокутниками і написами "Стегно", "Плече", паличку-вороток (патент винахід Російської Федерації № 76791, дата публікації - 10.10.2008 р., МПК: А61В17/12). При цьому нерозтяжна стрічка утворює при накладанні джгута двійну петлю, а паличка-вороток виконана з виїмкою посередині і конусоподібними стріловидними кінцями. Недоліком відомого джгута кровоспинного є висока ймовірність надмірного здавлювання травмованої кінцівки та защемлення шкіри травмованої кінцівки. Крім того, недоліком відомого джгута є недостатня надійність фіксації палички-воротка після накладання джгута з можливістю травмування кінцівки при проколюванні стрічки паличкою-воротком. Найбільш близьким до кровоспинного джгута-турнікета, що заявляється, є кровоспинний джгут, що містить ремінну стрічку, на одному кінці якої закріплена пряжка, а на іншому кінці виконаний кінчик, стропи, що розташовані у внутрішній порожнині ремінної стрічки і мають закріплені кінці, та вузол затягування і фіксації накладеного джгута (патент на винахід Російської Федерації № 2531449, дата публікації - 20.10.2014 р., МПК: А61В17/12). При цьому вузол затягування і фіксації накладеного джгута встановлений у центрі ремінної стрічки та містить основу, на якій закріплений індикатор часу накладання джгута і розташована котушка з можливістю обертання, в центральному отворі якої змонтований важіль. На боковій поверхні котушки по обидві сторони важеля виконані радіальні осі з центральними щілинними прорізами і дископодібними боковими направляючими. Крім того, на обох краях основи перед котушкою і за нею виконані радіально орієнтовані щілинні прорізі. При цьому стропи ремінної стрічки послідовно протягнуті через щілинний проріз перед котушкою, щілинний проріз радіальної осі котушки і щілинний проріз після котушки. Конструкція відомого джгута дозволяє накладати його однією чи двома руками з мінімальним фізичним зусиллям. Недоліком відомого кровоспинного джгута є складність виконання вузла стягування і фіксації джгута, що ускладнює процес накладання і стягування джгута, в результаті чого виникає ймовірність надмірного здавлювання травмованої кінцівки та защемлення шкіри травмованої кінцівки. Крім того, недоліком відомого джгута є недостатня надійність і тривалість фіксації вільного кінця ремінної стрічки після накладання джгута. Задачею корисної моделі, що заявляється, є удосконалення кровоспинного джгутатурнікету, в якому за рахунок конструктивного виконання елементів та зв'язку між ними забезпечується спрощення процесу накладання і стягування джгута однією чи двома руками з можливістю саморегулювання здавлювання травмованої кінцівки для зупинки артеріальної кровотечі при виключенні защемлення шкіри травмованої кінцівки та при високій надійності фіксації стягнутого джгута. Крім того, забезпечується підвищення надійності фіксації вільного кінця ремінної стрічки поверх палички-воротка та кінцівки після накладання джгута без втрати значного часу. При цьому зменшується громіздкість конструкції вузла стягування і затиску джгута. Поставлена задача вирішується запропонованим кровоспинним джутом-турнікетом, що містить ремінну стрічку, на одному кінці якої закріплена пряжка, а на іншому кінці виконаний кінчик, стропу, що розташована у внутрішній порожнині ремінної стрічки і має закріплені кінці, та 1 UA 103336 U 5 10 15 20 25 30 35 40 45 50 55 60 вузол стягування і фіксації накладеного джгута, в якому ремінна стрічка утворена початковою частиною, всередині якої внахльост закріплені дві вставки з можливістю переміщення одна вздовж іншої, та довгою частиною, на якій на лицьовій стороні додатково закріплена текстильна застібка-липучка, виконана у вигляді стрічки, на якій навскісно поперемінно розташовані петельні та гачкові ділянки, або у вигляді стрічки, де петлі та гачки розташовані змішано, а вузол стягування і фіксації затиску джгута складається із палички-воротка з прорізом та фіксатора палички-воротка, що закріплені на лицьовій стороні початкової частини ремінної стрічки, при цьому на лицьовій стороні початкової частини ремінної стрічки виконані два прорізи з розташованою над ними рамкою для утримування палички-воротка, яка з'єднує суміжні кінці утворених прорізами ділянок початкової частини ремінної стрічки, паличка-вороток розміщена над рамкою для утримання палички-воротка, а через зазначені два прорізи крізь рамку для утримування палички-воротка стропа виведена назовні та протягнута у прорізі палички-воротка з можливістю її закручування для стягування ремінної стрічки з наступним закріпленням одного із кінців палички-воротка у фіксаторі палички-воротка. Краще, коли фіксатор палички-воротка має трикутну форму та містить два виступи для обмеження переміщення палички-воротка. При цьому фіксатор палички-воротка закріплений на поверхні початкової частини ремінної стрічки за допомогою короткої стрічки. Рамка для утримання палиці-воротка має прямокутну форму. Вставки, закріплені у початковій частині ремінної стрічки, мають прямокутну форму та виконані із пластику. Для зазначення часу накладання джгута на одному із кінців ремінної стрічки додатково закріплена плівка, що виконана з можливістю нанесення напису гострими предметами. Крім того, джгут додатково містить текстильну застібку, виконану у вигляді липучки з можливістю фіксації палички-воротка та вільного кінця ремінної стрічки після накладання джгута. При цьому зазначена липучка виконана з можливістю нанесення напису про час накладання джгута гострими предметами чи маркером. Краще, коли кінчик ремінної стрічки додатково обладнаний пластиковою вставкою. При цьому пряжка виконана у вигляді металевої двійної прямокутної рамки з перемичкою, що має зубчики для фіксації джгута. Ремінна стрічка виконана з шириною 4 см та довжиною 93 см, а стропа виконана з шириною від 2 до 2,5 см. Текстильна застібка та ремінна стрічка виконані із текстильних або поліамідних тканин, а стропа - із текстильних тканин. Паличка-вороток та фіксатор палички-воротка виконані із дюралюмінію або сталі. Нами було встановлено, що виконання джгута із запропонованою конструкцією вузла стягування і фіксації затиску накладеного джгута, що складається із палички-воротка з прорізом та фіксатора палички-воротка, закріплених на лицьовій стороні початкової частини ремінної стрічки, на якій виконані два прорізи, через які стропа виведена назовні та протягнута у прорізі палички-воротка, забезпечує спрощення процесу стягування ремінної стрічки за допомогою стропи однією чи двома руками із можливістю саморегулювання здавлювання травмованої кінцівки для зупинки артеріальної кровотечі при наступному надійному закріпленні кінця палички-воротка у фіксаторі палички-воротка і додатковому утримуванні палички-воротка рамкою для утримування палички-воротка. При цьому виконання двох вставок, закріплених внахльост усередині початкової частини ремінної стрічки, які переміщуються одна вздовж іншої при стягуванні ремінної стрічки, забезпечує створення рівномірного тиску на поверхню шкіри травмованої кінцівки, що виключає утворення складок і защемлення шкіри оголеної кінцівки між ремінною стрічкою і пряжкою без необхідності підстелення тканини. Крім того, виконання на ремінній стрічці текстильної застібки, виконаної у вигляді стрічки, на якій навскісно поперемінно розташовані петельні та гачкові ділянки, або у вигляді стрічки, де петлі та гачки розташовані змішано, забезпечує надійну фіксацію вивільненого кінця довгої частини джгута після його накладання навколо кінцівки без втрати значного часу. Запропонована корисна модель пояснюється, але не обмежується кресленнями, на яких зображено на: Фіг. 1 - кровоспинний джгут-турнікет, загальний вигляд; Фіг. 2 - кровоспинний джгут-турнікет із зображенням стропи; Фіг. 3 - кровоспинний джгут-турнікет із зображенням вставок у початковій частині ремінної стрічки. Кровоспинний джгут-турнікет містить ремінну стрічку 1, на одному кінці якої закріплена металева пряжка 2 з перемичкою із зубчиками для фіксації джгута, а на іншому кінці виконаний кінчик 3, обладнаний пластиковою вставкою, стропу 4, що розташована у внутрішній порожнині 2 UA 103336 U 5 10 15 20 25 30 35 40 45 50 55 60 ремінної стрічки 1 і має закріплені кінці, та вузол затягування і фіксації накладеного джгута. Ремінна стрічка 1 утворена початковою частиною 5, всередині якої внахльост закріплені дві вставки 6 з можливістю переміщення одна вздовж іншої, та довгою частиною 7, на якій на лицьовій стороні закріплена текстильна застібка-липучка 8, виконана у вигляді стрічки, на якій навскісно поперемінно розташовані петельні та гачкові ділянки, або у вигляді стрічки, де петлі та гачки розташовані змішано. Вузол затягування і фіксації затиску джгута складається із палички-воротка 9 з прорізом та фіксатора палички-воротка 10 трикутної форми з двома виступами для обмеження переміщення палички-воротка 9, закріпленими на лицьовій стороні початкової частини 5 ремінної стрічки 1. На лицьовій стороні початкової частини 5 ремінної стрічки 1 виконані два прорізи з розташованою над ними прямокутною рамкою для утримування палички-воротка 11, яка з'єднує суміжні кінці утворених прорізами ділянок початкової частини 5 ремінної стрічки 1. Паличка-вороток 9 розміщена над рамкою для утримання палички-воротка 11, а через два прорізи крізь рамку для утримування палички-воротка 11 стропа 4 виведена назовні та протягнута у прорізі палички-воротка 9 з можливістю її закручування для стягування ремінної стрічки 1 з наступним закріпленням одного із кінців палички-воротка 9 у фіксаторі палички-воротка 10. Фіксатор палички-воротка 10 закріплений на поверхні початкової частини ремінної стрічки 5 за допомогою короткої стрічки. На вільному кінці ремінної стрічки 1 закріплена плівка (на кресл. не показана), виконана з можливістю нанесення напису гострими предметами. Джгут містить текстильну застібку (на кресл. не показана), виконану у вигляді липучки з можливістю фіксації палички-воротка 9 та вільного кінця ремінної стрічки 1 після накладання джгута та нанесення напису гострими предметами чи маркером. Ремінна стрічка 1 виконана з шириною 4 см та довжиною 93 см. Стропа 4 виконана із текстильних тканин з шириною від 2 до 2,5 см. Текстильна застібка 8 та ремінна стрічка 1 виконані із текстильних або поліамідних тканин. Паличка-вороток 9 та фіксатор палички-воротка 10 виконані із дюралюмінію або сталі. Запропоновану корисну модель використовують наступним чином. При накладанні джгута однією рукою кінчик 3 довгої частини 7 ремінної стрічки 1 затягують через прямокутну пряжку 2 з утворенням петлі, в яку просовують травмовану кінцівку та розташовують її вище місця кровотечі. Далі джгут міцно стягують, тягнучи за кінчик 3 довгої частини 7 ремінної стрічки 1. Вивільнений кінець довгої частини 7 ремінної стрічки 1 фіксують за допомогою текстильної застібки-липучки 8 впродовж до фіксатора палички-воротка 10. Перетягування артерії здійснюють шляхом закручування палички-воротка 9, самостійно регулюючи здавлювання травмованої кінцівки до повної зупинки кровотечі і відсутності периферійного пульсу. При цьому стропа 4 при закручуванні палички-воротка 9 стягує ремінну стрічку 1 та намотується навколо палички-воротка 9. Фіксацію накладеного джгута здійснюють шляхом закріплення одного із кінців палички-воротка 9 у фіксаторі палички-воротка 10 трикутної форми з двома виступами, що обмежують переміщення палички-воротка 9. Далі додатково переконуються у відсутності кровотечі і периферійного пульсу. При відсутності кровотечі і периферійного пульсу кінець довгої частини 7 ремінної стрічки 1 остаточно фіксують поверх палички-воротка 9 і кінцівки. Крім того, за допомогою додатково текстильної застібки-липучки фіксують паличку-вороток 9 і ремінну стрічку 1 та зазначать на ній час накладання джгута за допомогою гострого предмету або маркеру. Причому при стягуванні ремінної стрічки 1 паличкою-воротком 9 пластикові вставки 6, закріплені внахльост усередині початкової частини 5 ремінної стрічки 1, переміщаються одна вздовж іншої, в результаті чого створюється рівномірний тиск на поверхню шкіри травмованої кінцівки, що виключає утворення складок і защемлення шкіри оголеної кінцівки між ремінною стрічкою 1 і пряжкою 2 без необхідності підстелення тканини. У випадку накладання джгута двома руками ремінну стрічку 1 обгортають навколо травмованої кінцівки та протягують кінчик 3 довгої частини 7 ремінної стрічки 1 через прямокутну пряжку 2 та затягують ремінну стрічку. При цьому перетягування артерії здійснюють шляхом закручування палички-воротка 9 як двома руками, так однією, самостійно регулюючи здавлювання травмованої кінцівки до повної зупинки кровотечі і відсутності периферійного пульсу. Таким чином, конструктивне виконання кровоспинного джгута-турнікета забезпечує спрощення процесу накладання і стягування джгута однією чи двома руками з можливістю саморегулювання здавлювання травмованої кінцівки для зупинки артеріальної кровотечі при виключенні защемлення шкіри травмованої кінцівки та при високій надійності фіксації стягнутого джгута. Крім того, забезпечується підвищення надійності фіксації вільного кінця ремінної стрічки 3 UA 103336 U поверх палички-воротка та кінцівки після накладання джгута без необхідності витрачання значного часу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 35 40 45 50 1. Кровоспинний джгут-турнікет, що містить ремінну стрічку, на одному кінці якої закріплена пряжка, а на іншому кінці виконаний кінчик, стропу, що розташована у внутрішній порожнині ремінної стрічки і має закріплені кінці, та вузол стягування і фіксації накладеного джгута, який відрізняється тим, що ремінна стрічка утворена початковою частиною, всередині якої внахльост закріплені дві вставки з можливістю переміщення одна вздовж іншої, та довгою частиною, на якій на лицьовій стороні додатково закріплена текстильна застібка-липучка, виконана у вигляді стрічки, на якій навскісно поперемінно розташовані петельні та гачкові ділянки, або у вигляді стрічки, де петлі та гачки розташовані змішано, а вузол стягування і фіксації затиску джгута складається із палички-воротка з прорізом та фіксатора паличкиворотка, що закріплені на лицьовій стороні початкової частини ремінної стрічки, при цьому на лицьовій стороні початкової частини ремінної стрічки виконані два прорізи з розташованою над ними рамкою для утримування палички-воротка, яка з'єднує суміжні кінці утворених прорізами ділянок початкової частини ремінної стрічки, паличка-вороток розміщена над рамкою для утримання палички-воротка, а через зазначені два прорізи крізь рамку для утримування палички-воротка стропа виведена назовні та протягнута у прорізі палички-воротка з можливістю її закручування для стягування ремінної стрічки з наступним закріпленням одного із кінців палички-воротка у фіксаторі палички-воротка. 2. Джгут-турнікет за п. 1, який відрізняється тим, що фіксатор палички-воротка має трикутну форму та містить два виступи для обмеження переміщення палички-воротка. 3. Джгут-турнікет за п. 1 або п. 2, який відрізняється тим, що фіксатор палички-воротка закріплений на поверхні початкової частини ремінної стрічки за допомогою короткої стрічки. 4. Джгут-турнікет за п. 1, який відрізняється тим, що рамка для утримання палиці-воротка має прямокутну форму. 5. Джгут-турнікет за п. 1, який відрізняється тим, що вставки у початковій частині ремінної стрічки мають прямокутну форму та виконані із пластику. 6. Джгут-турнікет за п. 1, який відрізняється тим, що на одному із кінців ремінної стрічки додатково закріплена плівка, виконана з можливістю нанесення напису гострими предметами. 7. Джгут-турнікет за п. 1, який відрізняється тим, що додатково містить текстильну застібку, виконану у вигляді липучки з можливістю фіксації палички-воротка та вільного кінця ремінної стрічки після накладання джгута. 8. Джгут-турнікет за п. 7, який відрізняється тим, що липучка виконана з можливістю нанесення напису гострими предметами чи маркером. 9. Джгут-турнікет за п. 1, який відрізняється тим, що кінчик ремінної стрічки додатково обладнаний пластиковою вставкою. 10. Джгут-турнікет за п. 1, який відрізняється тим, що пряжка виконана у вигляді металевої двійної прямокутної рамки з перемичкою, що має зубчики для фіксації джгута. 11. Джгут-турнікет за п. 1, який відрізняється тим, що ремінна стрічка виконана з шириною 4 см та довжиною 93 см. 12. Джгут-турнікет за п. 1, який відрізняється тим, що стропа виконана з шириною від 2 до 2,5 см. 13. Джгут-турнікет за п. 1, який відрізняється тим, що стропа виконана із текстильних тканин. 14. Джгут-турнікет за п. 1, який відрізняється тим, що текстильна застібка та ремінна стрічка виконані із текстильних або поліамідних тканин. 15. Джгут-турнікет за п. 1, який відрізняється тим, що паличка-вороток та фіксатор паличкиворотка виконані із дюралюмінію або сталі. 4 UA 103336 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
