Дросель регулювальний

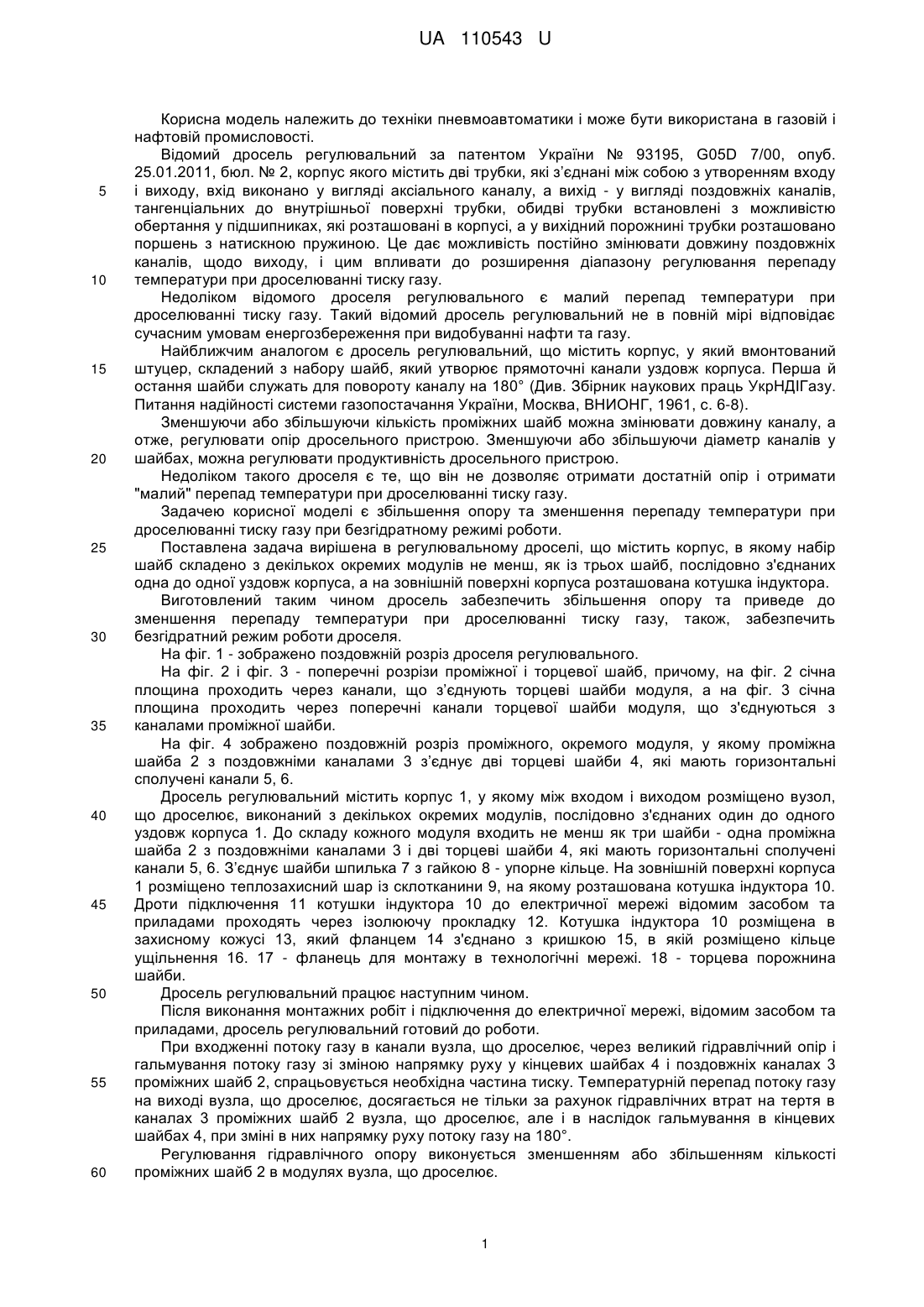

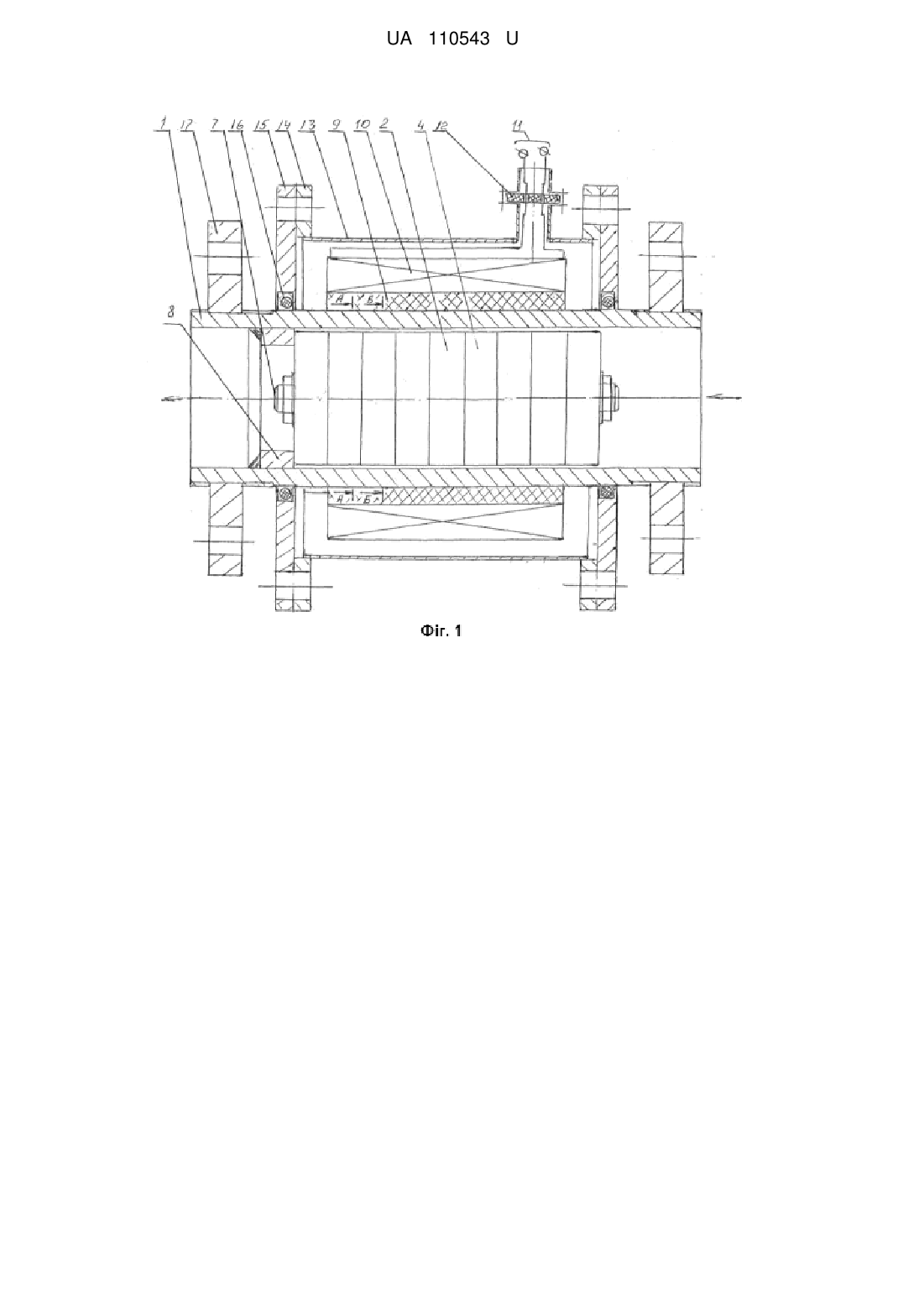

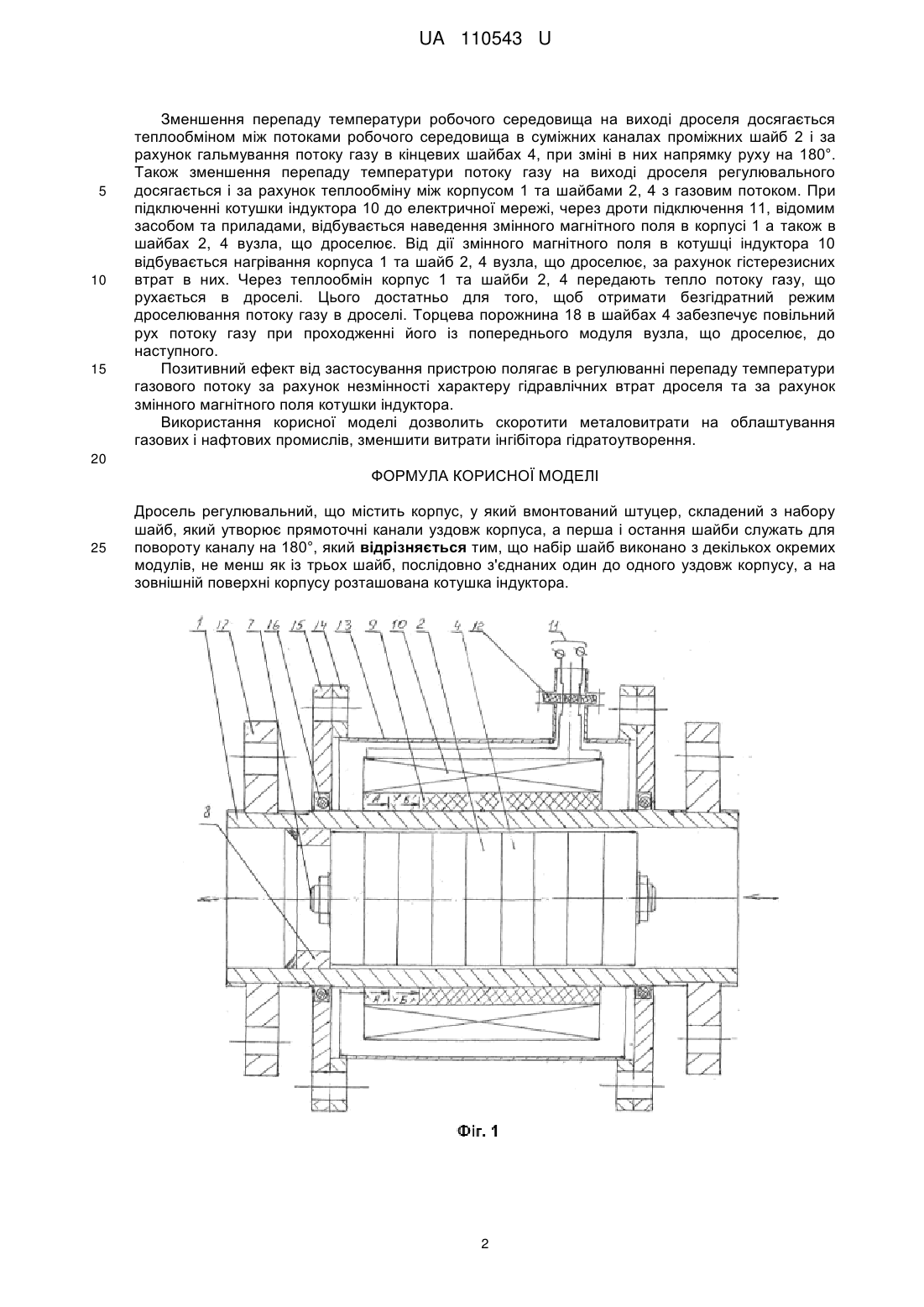

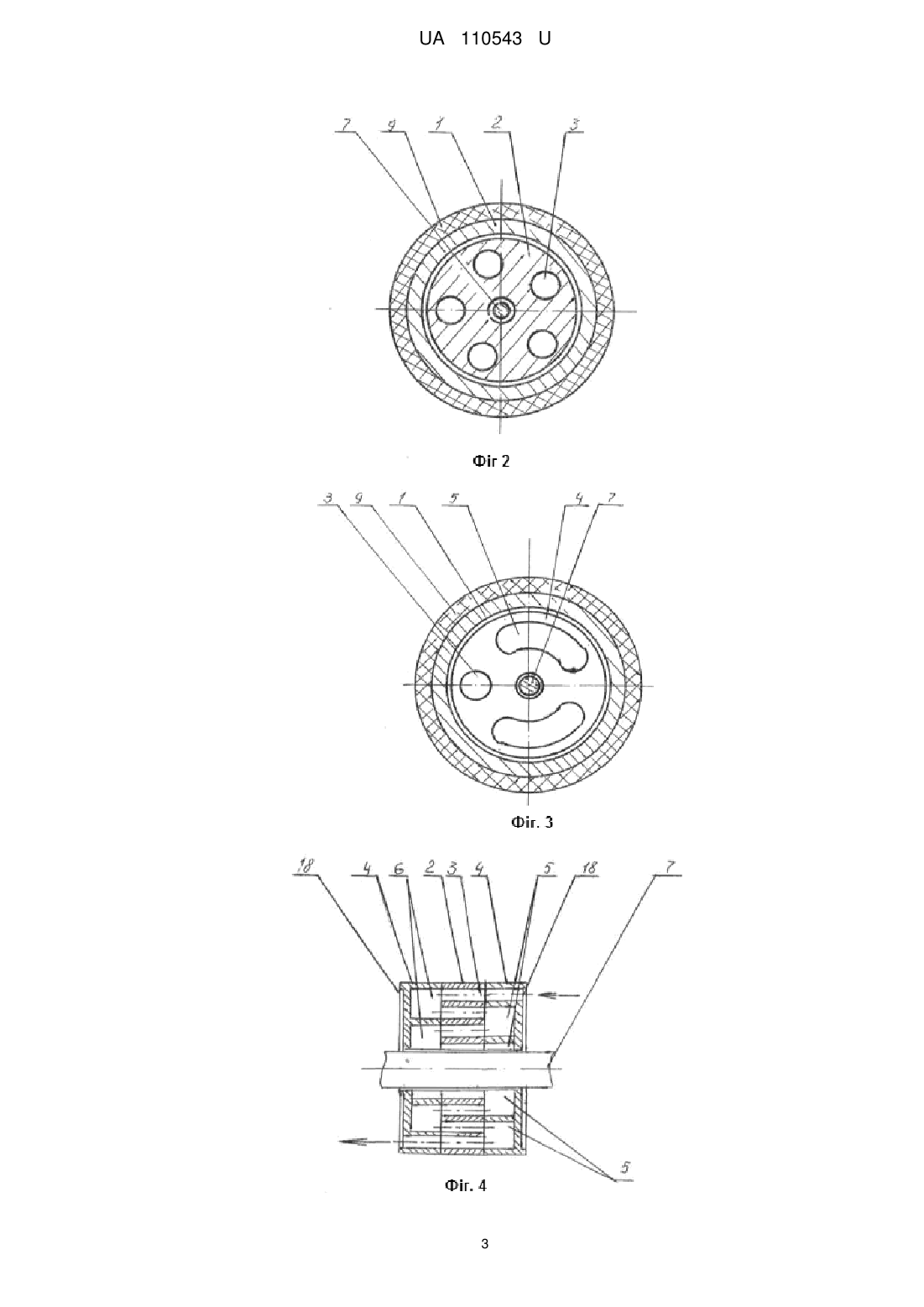

Реферат: Дросель регулювальний містить корпус, у який вмонтований штуцер, складений з набору шайб, який утворює прямоточні канали уздовж корпуса, а перша і остання шайби служать для повороту каналу на 180°. Набір шайб виконано з декількох окремих модулів, не менш як із трьох шайб, послідовно з'єднаних один до одного уздовж корпусу, а на зовнішній поверхні корпусу розташована котушка індуктора. UA 110543 U (12) UA 110543 U UA 110543 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки пневмоавтоматики і може бути використана в газовій і нафтовій промисловості. Відомий дросель регулювальний за патентом України № 93195, G05D 7/00, опуб. 25.01.2011, бюл. № 2, корпус якого містить дві трубки, які з’єднані між собою з утворенням входу і виходу, вхід виконано у вигляді аксіального каналу, а вихід - у вигляді поздовжніх каналів, тангенціальних до внутрішньої поверхні трубки, обидві трубки встановлені з можливістю обертання у підшипниках, які розташовані в корпусі, а у вихідний порожнині трубки розташовано поршень з натискною пружиною. Це дає можливість постійно змінювати довжину поздовжніх каналів, щодо виходу, і цим впливати до розширення діапазону регулювання перепаду температури при дроселюванні тиску газу. Недоліком відомого дроселя регулювального є малий перепад температури при дроселюванні тиску газу. Такий відомий дросель регулювальний не в повній мірі відповідає сучасним умовам енергозбереження при видобуванні нафти та газу. Найближчим аналогом є дросель регулювальний, що містить корпус, у який вмонтований штуцер, складений з набору шайб, який утворює прямоточні канали уздовж корпуса. Перша й остання шайби служать для повороту каналу на 180° (Див. Збірник наукових праць УкрНДІГазу. Питання надійності системи газопостачання України, Москва, ВНИОНГ, 1961, с. 6-8). Зменшуючи або збільшуючи кількість проміжних шайб можна змінювати довжину каналу, а отже, регулювати опір дросельного пристрою. Зменшуючи або збільшуючи діаметр каналів у шайбах, можна регулювати продуктивність дросельного пристрою. Недоліком такого дроселя є те, що він не дозволяє отримати достатній опір і отримати "малий" перепад температури при дроселюванні тиску газу. Задачею корисної моделі є збільшення опору та зменшення перепаду температури при дроселюванні тиску газу при безгідратному режимі роботи. Поставлена задача вирішена в регулювальному дроселі, що містить корпус, в якому набір шайб складено з декількох окремих модулів не менш, як із трьох шайб, послідовно з'єднаних одна до одної уздовж корпуса, а на зовнішній поверхні корпуса розташована котушка індуктора. Виготовлений таким чином дросель забезпечить збільшення опору та приведе до зменшення перепаду температури при дроселюванні тиску газу, також, забезпечить безгідратний режим роботи дроселя. На фіг. 1 - зображено поздовжній розріз дроселя регулювального. На фіг. 2 і фіг. 3 - поперечні розрізи проміжної і торцевої шайб, причому, на фіг. 2 січна площина проходить через канали, що з’єднують торцеві шайби модуля, а на фіг. 3 січна площина проходить через поперечні канали торцевої шайби модуля, що з'єднуються з каналами проміжної шайби. На фіг. 4 зображено поздовжній розріз проміжного, окремого модуля, у якому проміжна шайба 2 з поздовжніми каналами 3 з’єднує дві торцеві шайби 4, які мають горизонтальні сполучені канали 5, 6. Дросель регулювальний містить корпус 1, у якому між входом і виходом розміщено вузол, що дроселює, виконаний з декількох окремих модулів, послідовно з'єднаних один до одного уздовж корпуса 1. До складу кожного модуля входить не менш як три шайби - одна проміжна шайба 2 з поздовжніми каналами 3 і дві торцеві шайби 4, які мають горизонтальні сполучені канали 5, 6. З’єднує шайби шпилька 7 з гайкою 8 - упорне кільце. На зовнішній поверхні корпуса 1 розміщено теплозахисний шар із склотканини 9, на якому розташована котушка індуктора 10. Дроти підключення 11 котушки індуктора 10 до електричної мережі відомим засобом та приладами проходять через ізолюючу прокладку 12. Котушка індуктора 10 розміщена в захисному кожусі 13, який фланцем 14 з'єднано з кришкою 15, в якій розміщено кільце ущільнення 16. 17 - фланець для монтажу в технологічні мережі. 18 - торцева порожнина шайби. Дросель регулювальний працює наступним чином. Після виконання монтажних робіт і підключення до електричної мережі, відомим засобом та приладами, дросель регулювальний готовий до роботи. При входженні потоку газу в канали вузла, що дроселює, через великий гідравлічний опір і гальмування потоку газу зі зміною напрямку руху у кінцевих шайбах 4 і поздовжніх каналах 3 проміжних шайб 2, спрацьовується необхідна частина тиску. Температурній перепад потоку газу на виході вузла, що дроселює, досягається не тільки за рахунок гідравлічних втрат на тертя в каналах 3 проміжних шайб 2 вузла, що дроселює, але і в наслідок гальмування в кінцевих шайбах 4, при зміні в них напрямку руху потоку газу на 180°. Регулювання гідравлічного опору виконується зменшенням або збільшенням кількості проміжних шайб 2 в модулях вузла, що дроселює. 1 UA 110543 U 5 10 15 Зменшення перепаду температури робочого середовища на виході дроселя досягається теплообміном між потоками робочого середовища в суміжних каналах проміжних шайб 2 і за рахунок гальмування потоку газу в кінцевих шайбах 4, при зміні в них напрямку руху на 180°. Також зменшення перепаду температури потоку газу на виході дроселя регулювального досягається і за рахунок теплообміну між корпусом 1 та шайбами 2, 4 з газовим потоком. При підключенні котушки індуктора 10 до електричної мережі, через дроти підключення 11, відомим засобом та приладами, відбувається наведення змінного магнітного поля в корпусі 1 а також в шайбах 2, 4 вузла, що дроселює. Від дії змінного магнітного поля в котушці індуктора 10 відбувається нагрівання корпуса 1 та шайб 2, 4 вузла, що дроселює, за рахунок гістерезисних втрат в них. Через теплообмін корпус 1 та шайби 2, 4 передають тепло потоку газу, що рухається в дроселі. Цього достатньо для того, щоб отримати безгідратний режим дроселювання потоку газу в дроселі. Торцева порожнина 18 в шайбах 4 забезпечує повільний рух потоку газу при проходженні його із попереднього модуля вузла, що дроселює, до наступного. Позитивний ефект від застосування пристрою полягає в регулюванні перепаду температури газового потоку за рахунок незмінності характеру гідравлічних втрат дроселя та за рахунок змінного магнітного поля котушки індуктора. Використання корисної моделі дозволить скоротити металовитрати на облаштування газових і нафтових промислів, зменшити витрати інгібітора гідратоутворення. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Дросель регулювальний, що містить корпус, у який вмонтований штуцер, складений з набору шайб, який утворює прямоточні канали уздовж корпуса, а перша і остання шайби служать для повороту каналу на 180°, який відрізняється тим, що набір шайб виконано з декількох окремих модулів, не менш як із трьох шайб, послідовно з'єднаних один до одного уздовж корпусу, а на зовнішній поверхні корпусу розташована котушка індуктора. 2 UA 110543 U 3 UA 110543 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
