Адаптер (перехідник) для вентиляційних каналів

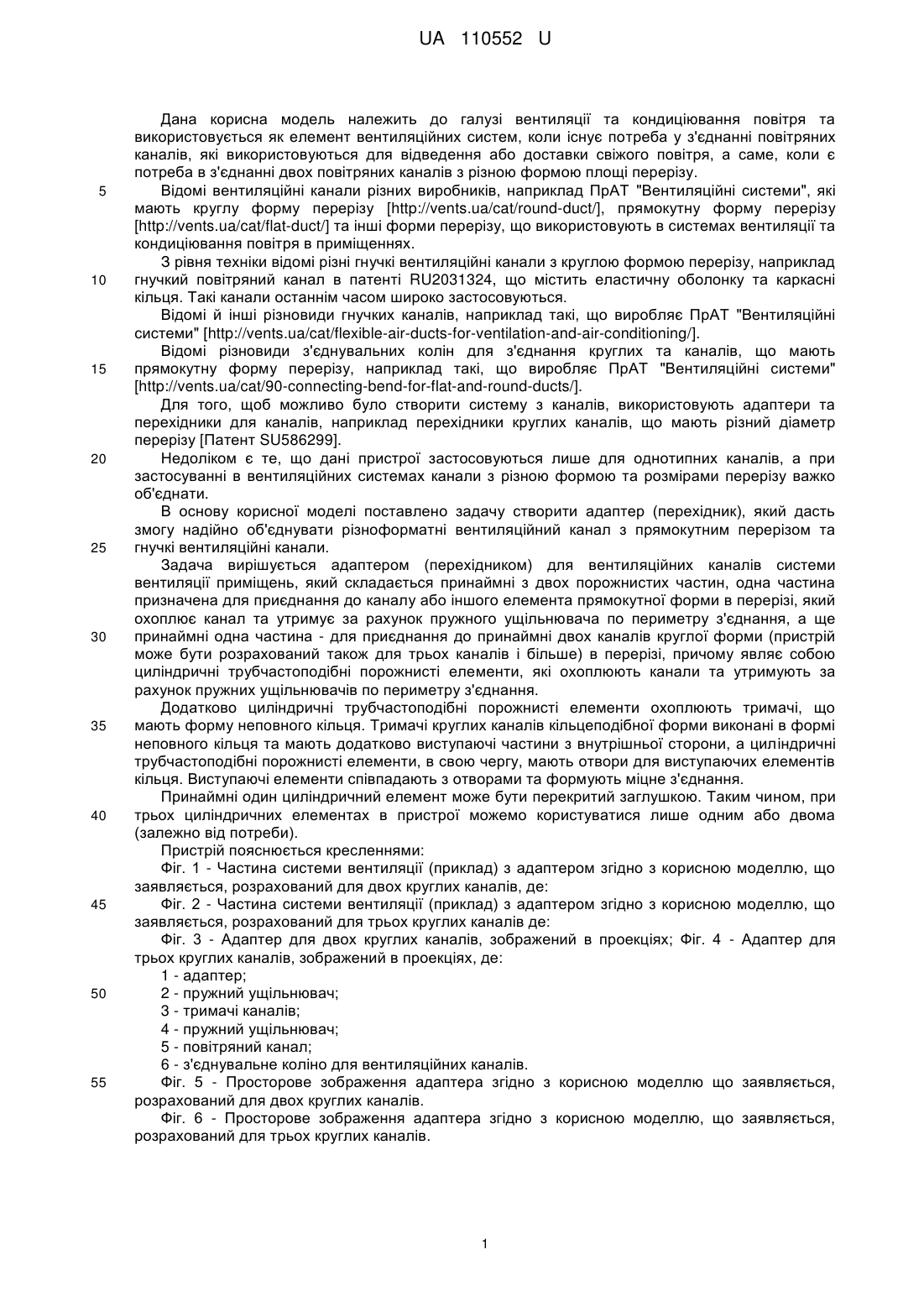

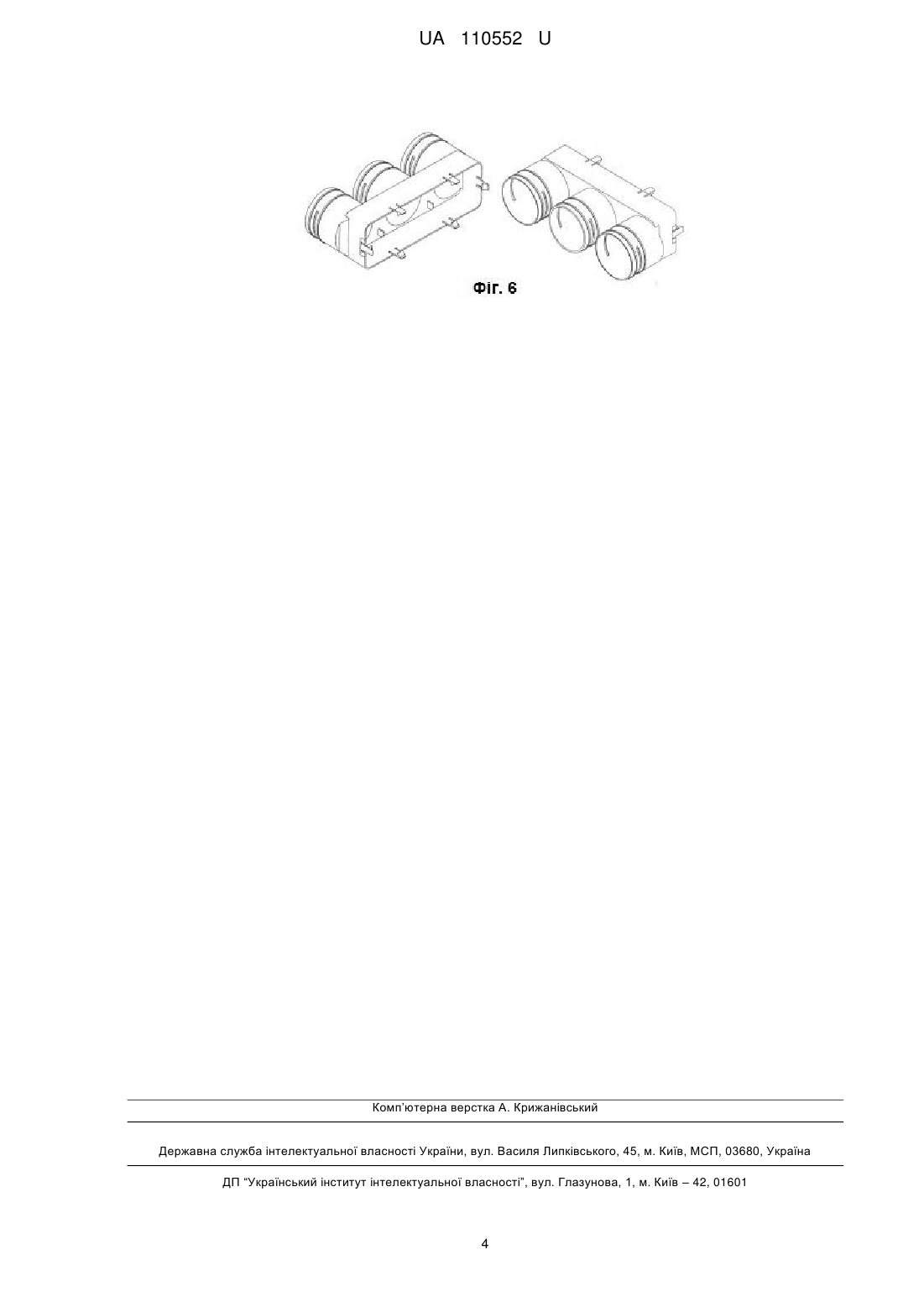

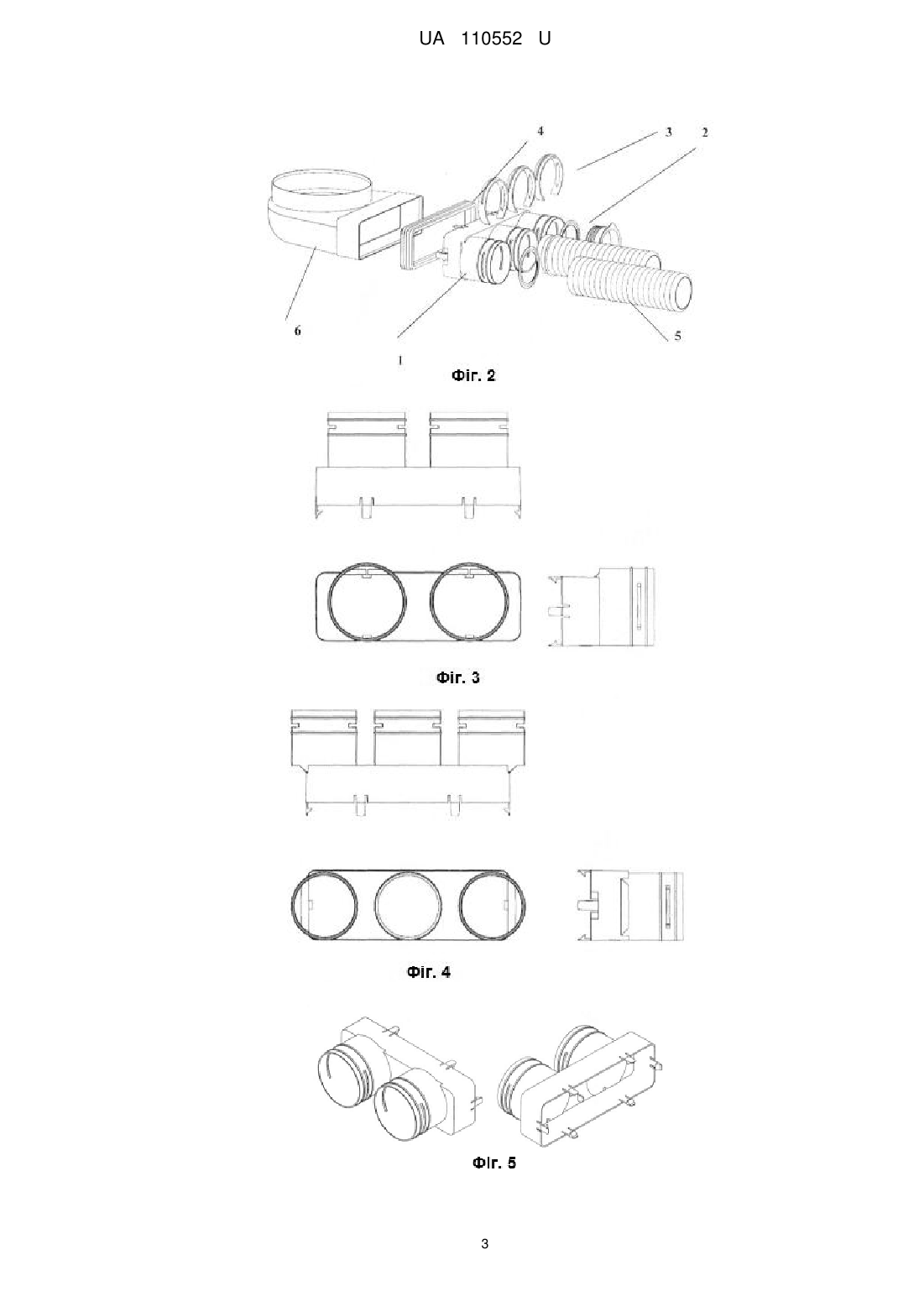

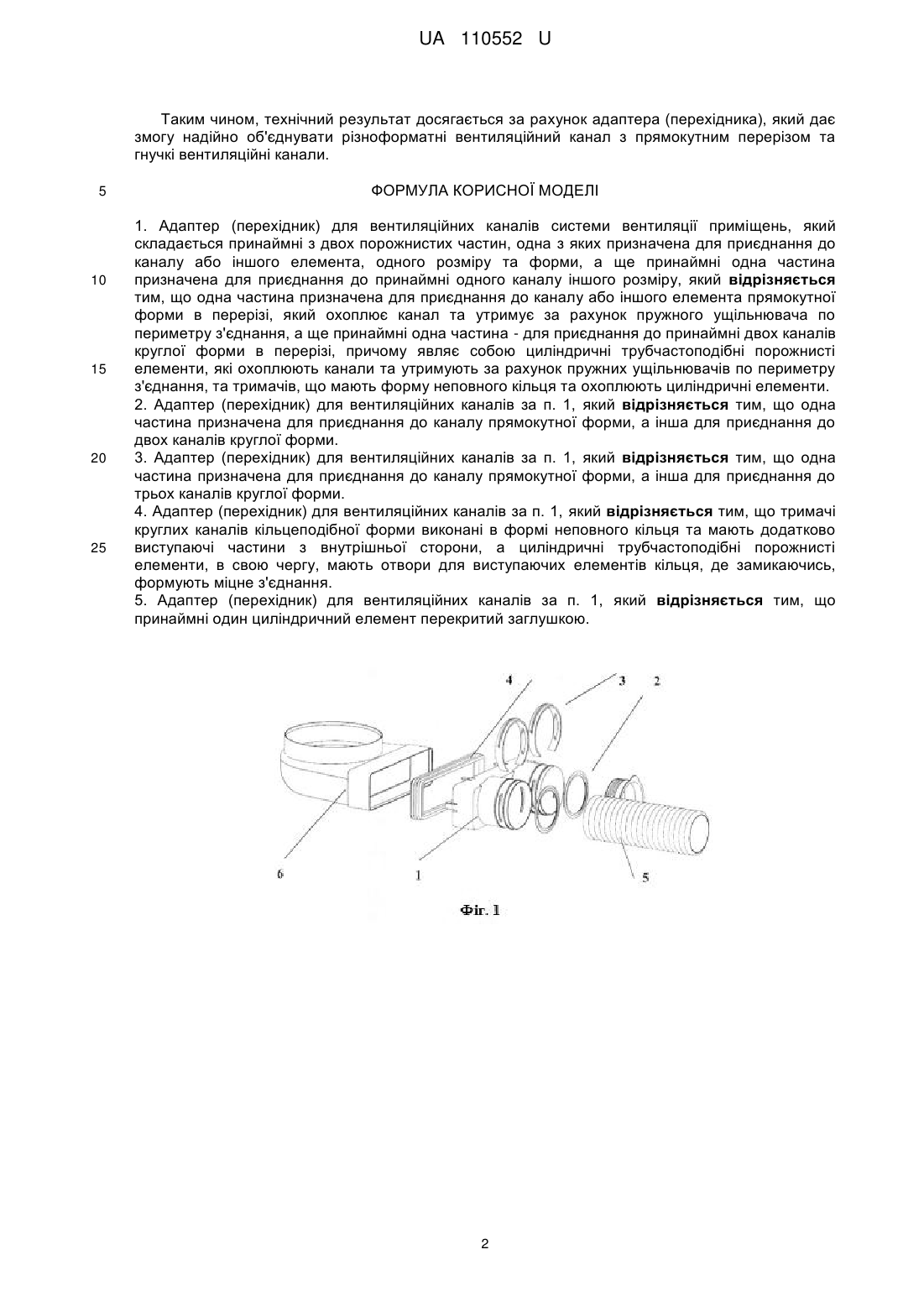

Реферат: Адаптер (перехідник) для вентиляційних каналів системи вентиляції приміщень, який складається принаймні з двох порожнистих частин, одна з яких призначена для приєднання до каналу або іншого елемента, одного розміру та форми, а ще принаймні одна частина призначена для приєднання до принаймні одного каналу іншого розміру. Крім цього, одна частина призначена для приєднання до каналу або іншого елемента прямокутної форми в перерізі, який охоплює канал та утримує за рахунок пружного ущільнювача по периметру з'єднання, а ще принаймні одна частина, для приєднання до принаймні двох каналів круглої форми в перерізі, причому являє собою циліндричні трубчастоподібні порожнисті елементи, які охоплюють канали та утримують за рахунок пружних ущільнювачів по периметру з'єднання, та тримачів, що мають форму неповного кільця та охоплюють циліндричні елементи. UA 110552 U (54) АДАПТЕР (ПЕРЕХІДНИК) ДЛЯ ВЕНТИЛЯЦІЙНИХ КАНАЛІВ UA 110552 U UA 110552 U 5 10 15 20 25 30 35 40 45 50 55 Дана корисна модель належить до галузі вентиляції та кондиціювання повітря та використовується як елемент вентиляційних систем, коли існує потреба у з'єднанні повітряних каналів, які використовуються для відведення або доставки свіжого повітря, а саме, коли є потреба в з'єднанні двох повітряних каналів з різною формою площі перерізу. Відомі вентиляційні канали різних виробників, наприклад ПрАТ "Вентиляційні системи", які мають круглу форму перерізу [http://vents.ua/cat/round-duct/], прямокутну форму перерізу [http://vents.ua/cat/flat-duct/] та інші форми перерізу, що використовують в системах вентиляції та кондиціювання повітря в приміщеннях. З рівня техніки відомі різні гнучкі вентиляційні канали з круглою формою перерізу, наприклад гнучкий повітряний канал в патенті RU2031324, що містить еластичну оболонку та каркасні кільця. Такі канали останнім часом широко застосовуються. Відомі й інші різновиди гнучких каналів, наприклад такі, що виробляє ПрАТ "Вентиляційні системи" [http://vents.ua/cat/flexible-air-ducts-for-ventilation-and-air-conditioning/]. Відомі різновиди з'єднувальних колін для з'єднання круглих та каналів, що мають прямокутну форму перерізу, наприклад такі, що виробляє ПрАТ "Вентиляційні системи" [http://vents.ua/cat/90-connecting-bend-for-flat-and-round-ducts/]. Для того, щоб можливо було створити систему з каналів, використовують адаптери та перехідники для каналів, наприклад перехідники круглих каналів, що мають різний діаметр перерізу [Патент SU586299]. Недоліком є те, що дані пристрої застосовуються лише для однотипних каналів, а при застосуванні в вентиляційних системах канали з різною формою та розмірами перерізу важко об'єднати. В основу корисної моделі поставлено задачу створити адаптер (перехідник), який дасть змогу надійно об'єднувати різноформатні вентиляційний канал з прямокутним перерізом та гнучкі вентиляційні канали. Задача вирішується адаптером (перехідником) для вентиляційних каналів системи вентиляції приміщень, який складається принаймні з двох порожнистих частин, одна частина призначена для приєднання до каналу або іншого елемента прямокутної форми в перерізі, який охоплює канал та утримує за рахунок пружного ущільнювача по периметру з'єднання, а ще принаймні одна частина - для приєднання до принаймні двох каналів круглої форми (пристрій може бути розрахований також для трьох каналів і більше) в перерізі, причому являє собою циліндричні трубчастоподібні порожнисті елементи, які охоплюють канали та утримують за рахунок пружних ущільнювачів по периметру з'єднання. Додатково циліндричні трубчастоподібні порожнисті елементи охоплюють тримачі, що мають форму неповного кільця. Тримачі круглих каналів кільцеподібної форми виконані в формі неповного кільця та мають додатково виступаючі частини з внутрішньої сторони, а циліндричні трубчастоподібні порожнисті елементи, в свою чергу, мають отвори для виступаючих елементів кільця. Виступаючі елементи співпадають з отворами та формують міцне з'єднання. Принаймні один циліндричний елемент може бути перекритий заглушкою. Таким чином, при трьох циліндричних елементах в пристрої можемо користуватися лише одним або двома (залежно від потреби). Пристрій пояснюється кресленнями: Фіг. 1 - Частина системи вентиляції (приклад) з адаптером згідно з корисною моделлю, що заявляється, розрахований для двох круглих каналів, де: Фіг. 2 - Частина системи вентиляції (приклад) з адаптером згідно з корисною моделлю, що заявляється, розрахований для трьох круглих каналів де: Фіг. 3 - Адаптер для двох круглих каналів, зображений в проекціях; Фіг. 4 - Адаптер для трьох круглих каналів, зображений в проекціях, де: 1 - адаптер; 2 - пружний ущільнювач; 3 - тримачі каналів; 4 - пружний ущільнювач; 5 - повітряний канал; 6 - з'єднувальне коліно для вентиляційних каналів. Фіг. 5 - Просторове зображення адаптера згідно з корисною моделлю що заявляється, розрахований для двох круглих каналів. Фіг. 6 - Просторове зображення адаптера згідно з корисною моделлю, що заявляється, розрахований для трьох круглих каналів. 1 UA 110552 U Таким чином, технічний результат досягається за рахунок адаптера (перехідника), який дає змогу надійно об'єднувати різноформатні вентиляційний канал з прямокутним перерізом та гнучкі вентиляційні канали. 5 10 15 20 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Адаптер (перехідник) для вентиляційних каналів системи вентиляції приміщень, який складається принаймні з двох порожнистих частин, одна з яких призначена для приєднання до каналу або іншого елемента, одного розміру та форми, а ще принаймні одна частина призначена для приєднання до принаймні одного каналу іншого розміру, який відрізняється тим, що одна частина призначена для приєднання до каналу або іншого елемента прямокутної форми в перерізі, який охоплює канал та утримує за рахунок пружного ущільнювача по периметру з'єднання, а ще принаймні одна частина - для приєднання до принаймні двох каналів круглої форми в перерізі, причому являє собою циліндричні трубчастоподібні порожнисті елементи, які охоплюють канали та утримують за рахунок пружних ущільнювачів по периметру з'єднання, та тримачів, що мають форму неповного кільця та охоплюють циліндричні елементи. 2. Адаптер (перехідник) для вентиляційних каналів за п. 1, який відрізняється тим, що одна частина призначена для приєднання до каналу прямокутної форми, а інша для приєднання до двох каналів круглої форми. 3. Адаптер (перехідник) для вентиляційних каналів за п. 1, який відрізняється тим, що одна частина призначена для приєднання до каналу прямокутної форми, а інша для приєднання до трьох каналів круглої форми. 4. Адаптер (перехідник) для вентиляційних каналів за п. 1, який відрізняється тим, що тримачі круглих каналів кільцеподібної форми виконані в формі неповного кільця та мають додатково виступаючі частини з внутрішньої сторони, а циліндричні трубчастоподібні порожнисті елементи, в свою чергу, мають отвори для виступаючих елементів кільця, де замикаючись, формують міцне з'єднання. 5. Адаптер (перехідник) для вентиляційних каналів за п. 1, який відрізняється тим, що принаймні один циліндричний елемент перекритий заглушкою. 2 UA 110552 U 3 UA 110552 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
