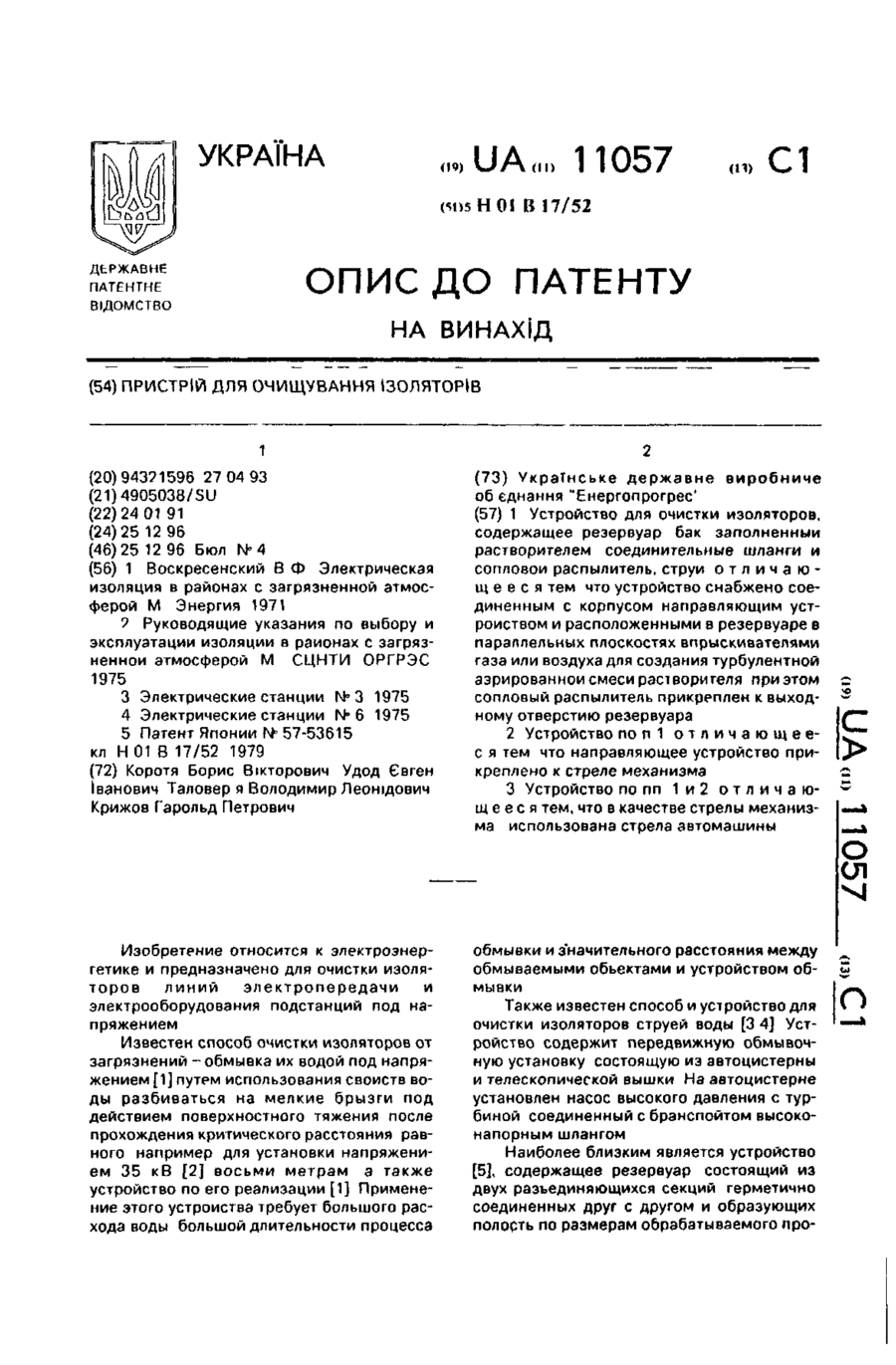

Пристрій для очищування ізоляторів

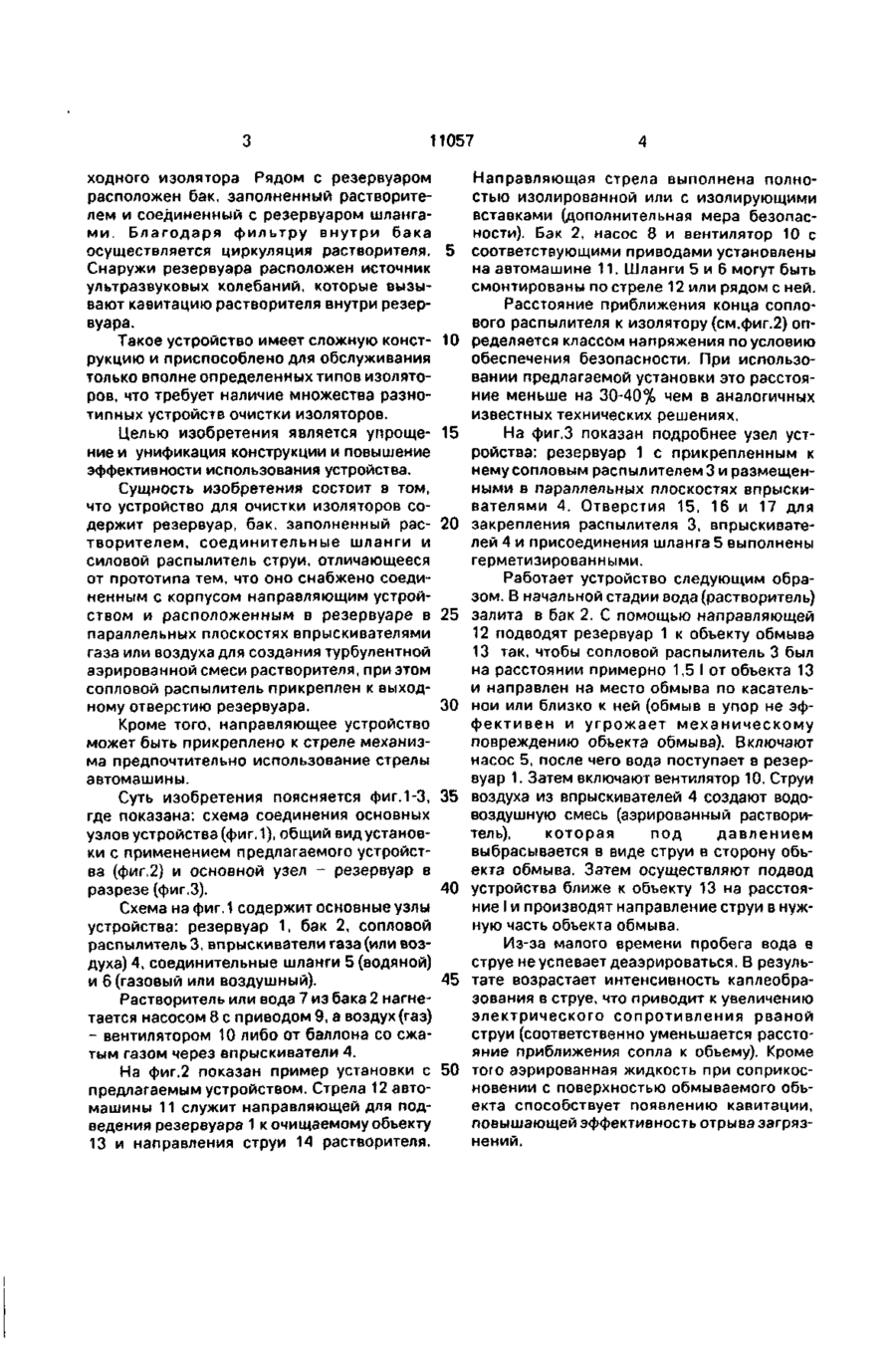

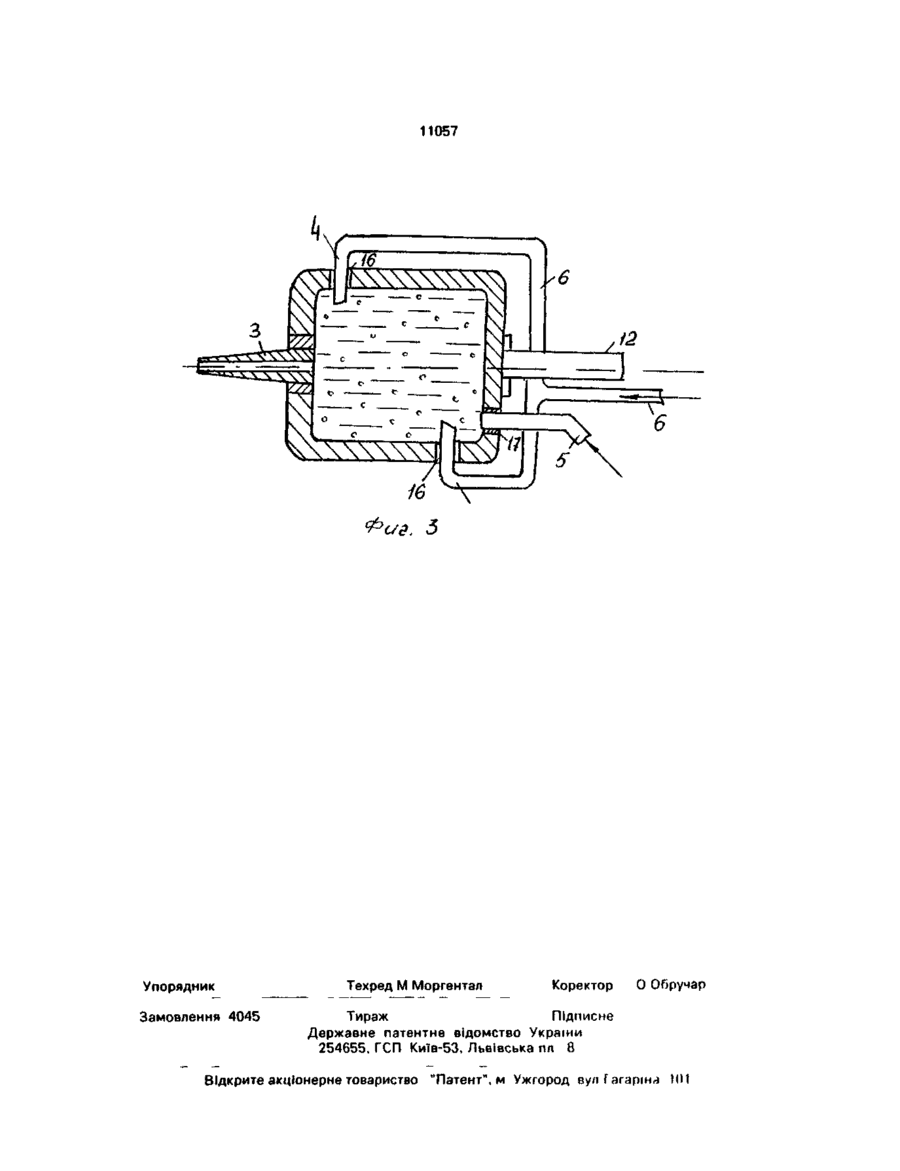

1 Устройство для очистки изоляторов, содержащее резервуар бак заполненный растворителем соединительные шланги и сопловой распылитель, струи о т л и ч а ю щ е е с я тем что устройство снабжено соединенным с корпусом направляющим устройством и расположенными в резервуаре в параллельных плоскостях впрыскивателями газа или воздуха для создания турбулентной аэрированной смеси растворителя при этом сопловый распылитель прикреплен к выходному отверстию резервуара 2 Устройство п о п і о т л и ч а ю щ е е с я тем что направляющее устройство прикреплено к стреле механизма 3 Устройство по пп 1 и 2 о т л и ч а ю щ е е с я тем, что в качестве стрелы механизма использована стрела автомашины С > О ел Изобретение относится к электроэнергетике и предназначено для очистки изоляторов линий электропередачи и электрооборудования подстанций под напряжением Известен способ очистки изоляторов от загрязнений -обмывка их водой под напряжением [1] путем использования свойств воды разбиваться на мелкие брызги под действием поверхностного тяжения после прохождения критического расстояния равного например для установки напряжением 35 кВ [2] восьми метрам а также устройство по его реализации [1] Применение этого устройства требует большого расхода воды большой длительности процесса обмывки и значительного расстояния между обмываемыми объектами и устройством обмывки Также известен способ и устройство для очистки изоляторов струей воды [3 4] Устройство содержит передвижную обмывочную установку состоящую из автоцистерны и телескопической вышки На автоцистерне установлен насос высокого давления с турбиной соединенный с бранспойтом высоконапорным шлангом Наиболее близким является устройство [5], содержащее резервуар состоящий из двух разъединяющихся секций герметично соединенных друг с другом и образующих полость по размерам обрабатываемого про О 11057 жодного изолятора Рядом с резервуаром расположен бак, заполненный растворителем и соединенный с резервуаром шлангами. Благодаря фильтру в н у т р и бака осуществляется циркуляция растворителя, 5 Снаружи резервуара расположен источник ультразвуковых колебаний, которые вызывают кавитацию растворителя внутри резервуара. Такое устройство имеет сложную конст- 10 рукцию и приспособлено для обслуживания только вполне определенных типов изоляторов, что требует наличие множества разнотипных устройств очистки изоляторов. Целью изобретения является упроще- 15 ние и унификация конструкции и повышение эффективности использования устройства. Сущность изобретения состоит в том, что устройство для очистки изоляторов содержит резервуар, бак, заполненный рас- 20 творителем, соединительные шланги и силовой распылитель струи, отличающееся от прототипа тем, что оно снабжено соединенным с корпусом направляющим устройством и расположенным в резервуаре в 25 параллельных плоскостях впрыскивателями газа или воздуха для создания турбулентной аэрированной смеси растворителя, при этом сопловой распылитель прикреплен к выходному отверстию резервуара. 30 Кроме того, направляющее устройство может быть прикреплено к стреле механизма предпочтительно использование стрелы автомашины. Суть изобретения поясняется фиг, 1-3, 35 где показана: схема соединения основных узлов устройства (фиг. 1), общий вид установки с применением предлагаемого устройства (фиг.2) и основной узел - резервуар в разрезе (фиг.З). 40 Схема на фиг. 1 содержит основные узлы устройства: резервуар 1, бак 2, сопловой распылитель 3, влрыскиватели газа (или воздуха) 4, соединительные шланги 5 (водяной) и 6 (газовый или воздушный). 45 Растворитель или вода 7 из бака 2 нагнетается насосом 8 с приводом 9, а воздух (газ) - вентилятором 10 либо от баллона со сжатым газом через впрыскиватели 4. На фиг.2 показан пример установки с 50 предлагаемым устройством. Стрела 12 автомашины 11 служит направляющей для подведения резервуара 1 к очищаемому объекту 13 и направления струи 14 растворителя. 4 Направляющая стрела выполнена полностью изолированной или с изолирующими вставками (дополнительная мера безопасности). Бак 2, насос 8 и вентилятор 10 с соответствующими приводами установлены на автомашине 11. Шланги 5 и б могут быть смонтированы по стреле 12 или рядом с ней. Расстояние приближения конца соплового распылителя к изолятору (см,фиг.2) определяется классом напряжения по условию обеспечения безопасности. При использовании предлагаемой установки это расстояние меньше на 30-40% чем в аналогичных известных технических решениях. На фиг.З показан подробнееузел устройства: резервуар 1 с прикрепленным к нему сопловым распылителем 3 и размещенными в параллельных плоскостях впрыскивателями 4. Отверстия 15, 16 и 17 для закрепления распылителя 3, впрыскивателей 4 и присоединения шланга 5 выполнены герметизированными. Работает устройство следующим образом. В начальной стадии вода (растворитель) залита в бак 2. С помощью направляющей 12 подводят резервуар 1 к объекту обмыва 13 так, чтобы сопловой распылитель 3 был на расстоянии примерно 1,5 I от объекта 13 и направлен на место обмыва по касательной или близко к ней (обмыв в упор не эффективен и у г р о ж а е т м е х а н и ч е с к о м у повреждению объекта обмыва). Включают насос 5, после чего вода поступает в резервуар 1. Затем включают вентилятор 10. Струи воздуха из впрыскивателей 4 создают водовоздушную смесь (аэрированный растворитель), которая под давлением выбрасывается в виде струи в сторону объекта обмыва. Затем осуществляют подвод устройства ближе к объекту 13 на расстояние I и производят направление струи в нужную часть объекта обмыва. Из-за малого времени пробега вода в струе не успевает деаэрироваться. В результате возрастает интенсивность каплеобразования в струе, что приводит к увеличению электрического сопротивления рваной струи (соответственно уменьшается расстояние приближения сопла к объему). Кроме того аэрированная жидкость при соприкосновении с поверхностью обмываемого объекта способствует появлению кавитации, повышающей эффективность отрыва загрязнений. J / 1 J 8 / 11057 VWWWWf Упорядник Замовлення 4045 Техред М Моргентал Коректор 0 Обручар Тираж Підписне Державне патентне відомство України 254655, ГСП Київ-53, Львівська пп 8 Відкрите акціонерне товариство "Патент", м Ужгород вул Гагарінл 101
