Гірлянда ізоляторів

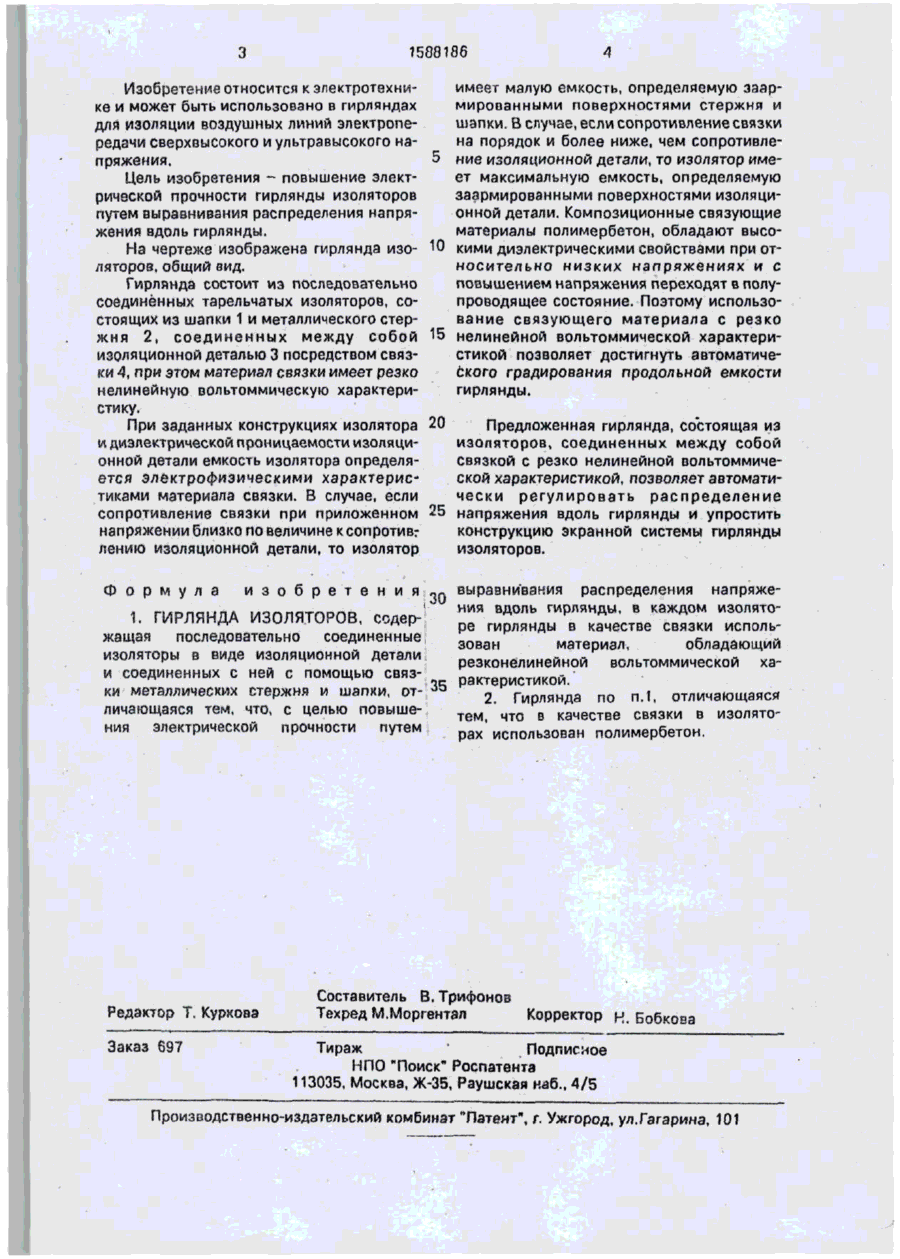

Изобретение относится к электротехнике и может быть использовано в строительстве воздушных линий (ВЛ) электропередачи сверхвысокого и ультравысокого напряжения. С целью выравнивания распределения напряжения вдоль гирлянды и упрощения конструкции в качестве связки 4, соединяющей шапку 1, стержень 2 и изопяционную д е таль 3, использован материал, обладающий резко нелинейной вольтоммической характеристикой, например, полимербетон. Применение изобретения позволяет улучшить распределение напряжения без применения специальных изоляторов. 1 зл. ф -пы.1 ил • л 00 до м 00 I . •' 1588186 Изобретение относится к электротехнике и может быть использовано в гирляндах для изоляции воздушных линий электропередачи сверхвысокого и ультравысокого напряжения. Цель изобретения - повышение электрической прочности гирлянды изоляторов путем выравнивания распределения напряжения вдоль гирлянды. На чертеже изображена гирлянда изо- 10 ляторов, общий вид. Гирлянда состоит из последовательно соединённых тарельчатых изоляторов, состоящих из шапки 1 и металлического стержня 2, соединенных между собой 15 изоляционной деталью 3 посредством связки 4, при этом материал связки имеет резко нелинейную вольтоммическую характеристику. При заданных конструкциях изолятора 20 w диэлектрической проницаемости изоляционной детали емкость изолятора определяется электрофизическими характеристиками материала связки. В случае, если сопротивление связки при приложенном 25 напряжении близко по величине к сопротив: лению изоляционной детали, то изолятор Ф о р м у л а имеет малую емкость, определяемую заармированными поверхностями стержня и шапки, В случае, если сопротивление связки на порядок и более ниже, чем сопротивление изоляционной детали, то изолятор имеет максимальную емкость, определяемую заармированными поверхностями изоляционной детали. Композиционные связующие материалы полимербетон, обладают высокими диэлектрическими свойствами при относительно низких напряжениях и с повышением напряжения переходят в полупроводящее состояние. Поэтому использование связующего материала с резко нелинейной вольтоммической характеристикой позволяет достигнуть автоматического градирования продольной емкости гирлянды. Предложенная гирлянда, состоящая из изоляторов, соединенных между собой связкой с резко нелинейной вольтоммической характеристикой, позволяет автоматически регулировать распределение напряжения вдоль гирлянды и упростить конструкцию экранной системы гирлянды изоляторов. и з о б р е т е н и я 30 выравнивания распределения напряжения вдоль гирлянды, в каждом изолято1. ГИРЛЯНДА ИЗОЛЯТОРОВ, содерре гирлянды в качестве связки испольжащая последовательно соединенные, зован материал, обладающий изоляторы в виде изоляционной детали резконелинейной вольтоммической хаи соединенных с ней с помощью связрактеристикой. ки металлических стержня и шапки, от- 35 2. Гирлянда по п.1, отличающаяся личающаяся тем, что, с целью повышетем, что в качестве связки в изолятония электрической прочности путем рах использован полимербетои. 1 Редактор Т. Куркова Составитель В. Трифонов Техред М.Моргентап Корректор н. Бобкова Заказ 697 Тираж Подписное НПО "Поиск" Роспатента 113035, Москва, Ж-35, Раушская каб.. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
