Дренажна система

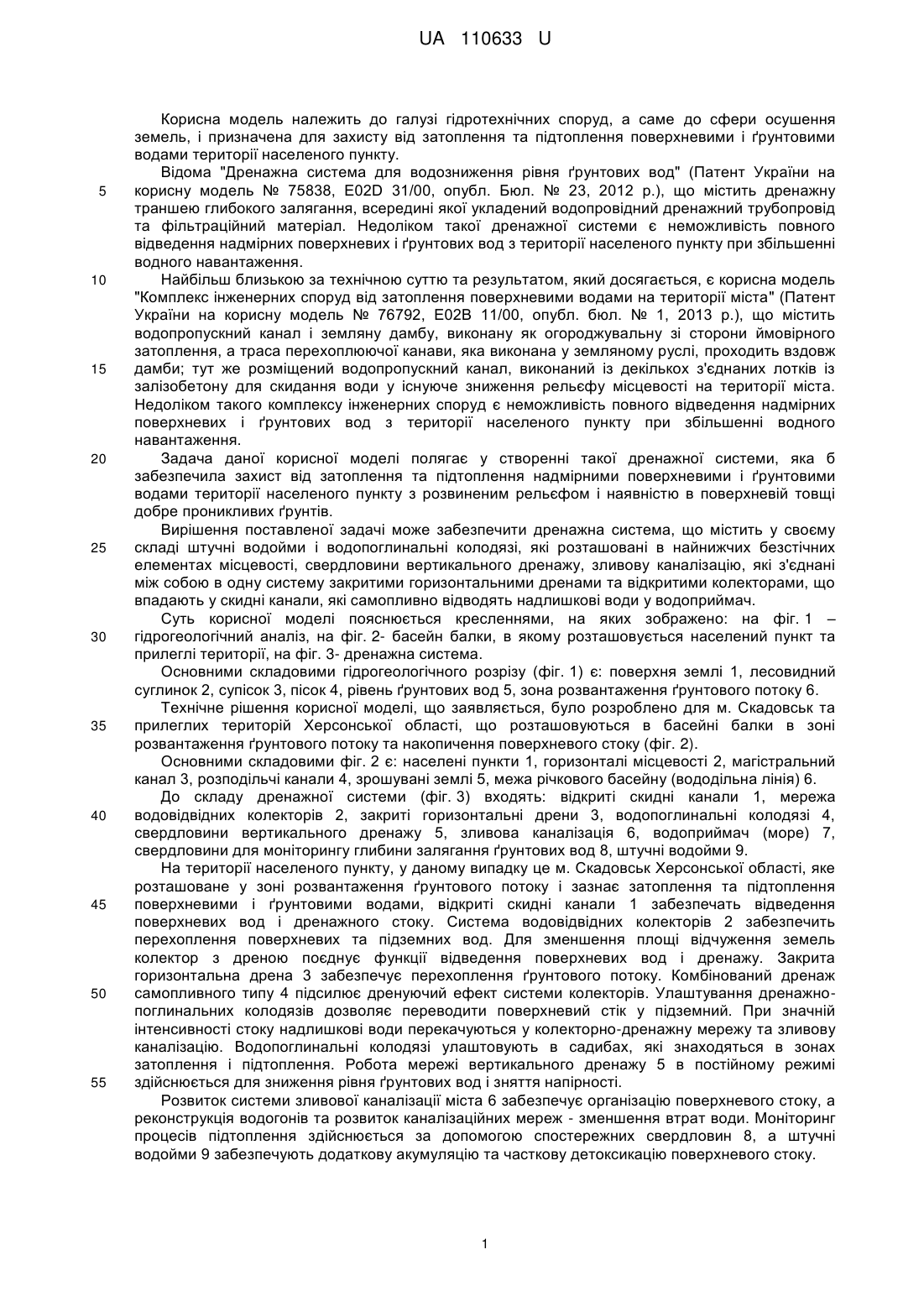

Реферат: Дренажна система для захисту від затоплення поверхневими та підтоплення ґрунтовими водами території населеного пункту містить у своєму складі відкриті скидні канали, водовідвідні колектори, закриті горизонтальні дрени, водопоглинальні колодязі, свердловини вертикального дренажу, зливову каналізацію і штучні водойми, крім того містить у своєму складі штучні водойми і водопоглинальні колодязі, які розташовані в найнижчих безстічних елементах місцевості, свердловини вертикального дренажу, зливову каналізацію, які з'єднані між собою в одну систему закритими горизонтальними дренами та відкритими колекторами, що впадають у скидні канали, які самопливно відводять надлишкові води у водоприймач. UA 110633 U (12) UA 110633 U UA 110633 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі гідротехнічних споруд, а саме до сфери осушення земель, і призначена для захисту від затоплення та підтоплення поверхневими і ґрунтовими водами території населеного пункту. Відома "Дренажна система для водозниження рівня ґрунтових вод" (Патент України на корисну модель № 75838, E02D 31/00, опубл. Бюл. № 23, 2012 p.), що містить дренажну траншею глибокого залягання, всередині якої укладений водопровідний дренажний трубопровід та фільтраційний матеріал. Недоліком такої дренажної системи є неможливість повного відведення надмірних поверхневих і ґрунтових вод з території населеного пункту при збільшенні водного навантаження. Найбільш близькою за технічною суттю та результатом, який досягається, є корисна модель "Комплекс інженерних споруд від затоплення поверхневими водами на території міста" (Патент України на корисну модель № 76792, Е02В 11/00, опубл. бюл. № 1, 2013 p.), що містить водопропускний канал і земляну дамбу, виконану як огороджувальну зі сторони ймовірного затоплення, а траса перехоплюючої канави, яка виконана у земляному руслі, проходить вздовж дамби; тут же розміщений водопропускний канал, виконаний із декількох з'єднаних лотків із залізобетону для скидання води у існуюче зниження рельєфу місцевості на території міста. Недоліком такого комплексу інженерних споруд є неможливість повного відведення надмірних поверхневих і ґрунтових вод з території населеного пункту при збільшенні водного навантаження. Задача даної корисної моделі полягає у створенні такої дренажної системи, яка б забезпечила захист від затоплення та підтоплення надмірними поверхневими і ґрунтовими водами території населеного пункту з розвиненим рельєфом і наявністю в поверхневій товщі добре проникливих ґрунтів. Вирішення поставленої задачі може забезпечити дренажна система, що містить у своєму складі штучні водойми і водопоглинальні колодязі, які розташовані в найнижчих безстічних елементах місцевості, свердловини вертикального дренажу, зливову каналізацію, які з'єднані між собою в одну систему закритими горизонтальними дренами та відкритими колекторами, що впадають у скидні канали, які самопливно відводять надлишкові води у водоприймач. Суть корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 – гідрогеологічний аналіз, на фіг. 2- басейн балки, в якому розташовується населений пункт та прилеглі території, на фіг. 3- дренажна система. Основними складовими гідрогеологічного розрізу (фіг. 1) є: поверхня землі 1, лесовидний суглинок 2, супісок 3, пісок 4, рівень ґрунтових вод 5, зона розвантаження ґрунтового потоку 6. Технічне рішення корисної моделі, що заявляється, було розроблено для м. Скадовськ та прилеглих територій Херсонської області, що розташовуються в басейні балки в зоні розвантаження ґрунтового потоку та накопичення поверхневого стоку (фіг. 2). Основними складовими фіг. 2 є: населені пункти 1, горизонталі місцевості 2, магістральний канал 3, розподільчі канали 4, зрошувані землі 5, межа річкового басейну (вододільна лінія) 6. До складу дренажної системи (фіг. 3) входять: відкриті скидні канали 1, мережа водовідвідних колекторів 2, закриті горизонтальні дрени 3, водопоглинальні колодязі 4, свердловини вертикального дренажу 5, зливова каналізація 6, водоприймач (море) 7, свердловини для моніторингу глибини залягання ґрунтових вод 8, штучні водойми 9. На території населеного пункту, у даному випадку це м. Скадовськ Херсонської області, яке розташоване у зоні розвантаження ґрунтового потоку і зазнає затоплення та підтоплення поверхневими і ґрунтовими водами, відкриті скидні канали 1 забезпечать відведення поверхневих вод і дренажного стоку. Система водовідвідних колекторів 2 забезпечить перехоплення поверхневих та підземних вод. Для зменшення площі відчуження земель колектор з дреною поєднує функції відведення поверхневих вод і дренажу. Закрита горизонтальна дрена 3 забезпечує перехоплення ґрунтового потоку. Комбінований дренаж самопливного типу 4 підсилює дренуючий ефект системи колекторів. Улаштування дренажнопоглинальних колодязів дозволяє переводити поверхневий стік у підземний. При значній інтенсивності стоку надлишкові води перекачуються у колекторно-дренажну мережу та зливову каналізацію. Водопоглинальні колодязі улаштовують в садибах, які знаходяться в зонах затоплення і підтоплення. Робота мережі вертикального дренажу 5 в постійному режимі здійснюється для зниження рівня ґрунтових вод і зняття напірності. Розвиток системи зливової каналізації міста 6 забезпечує організацію поверхневого стоку, а реконструкція водогонів та розвиток каналізаційних мереж - зменшення втрат води. Моніторинг процесів підтоплення здійснюється за допомогою спостережних свердловин 8, а штучні водойми 9 забезпечують додаткову акумуляцію та часткову детоксикацію поверхневого стоку. 1 UA 110633 U Запропоноване технічне рішення дозволяє забезпечити захист від затоплення та підтоплення поверхневими і ґрунтовими водами території населеного пункту і відповідає критерію "новизна". 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Дренажна система для захисту від затоплення поверхневими та підтоплення ґрунтовими водами території населеного пункту, яка містить у своєму складі відкриті скидні канали, водовідвідні колектори, закриті горизонтальні дрени, водопоглинальні колодязі, свердловини вертикального дренажу, зливову каналізацію і штучні водойми, яка відрізняється тим, що містить у своєму складі штучні водойми і водопоглинальні колодязі, які розташовані в найнижчих безстічних елементах місцевості, свердловини вертикального дренажу, зливову каналізацію, які з'єднані між собою в одну систему закритими горизонтальними дренами та відкритими колекторами, що впадають у скидні канали, які самопливно відводять надлишкові води у водоприймач. 2 UA 110633 U 3 UA 110633 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
