Деревопаливний двоконтурний водогрійний апарат з автоматичною подачею дров в камеру згоряння

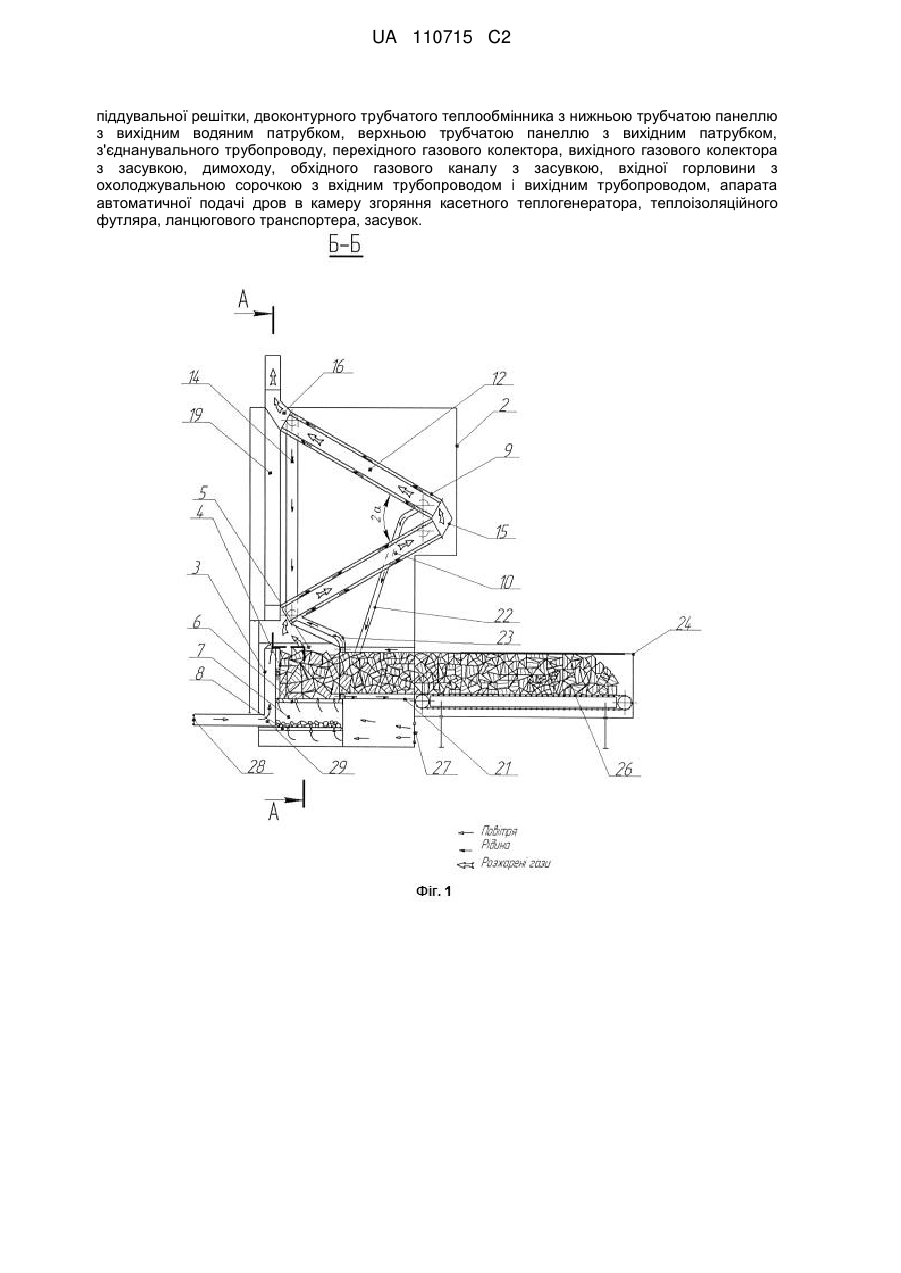

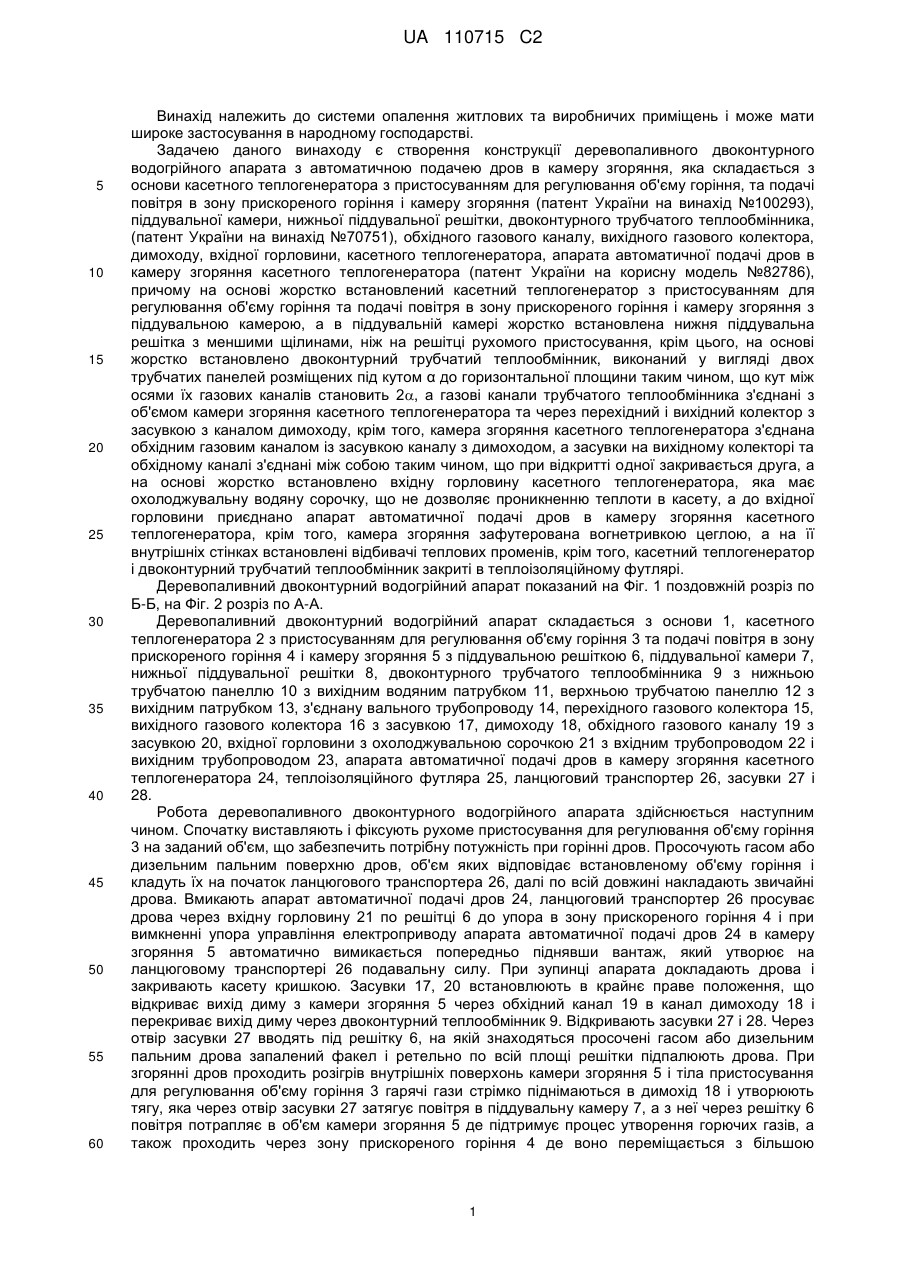

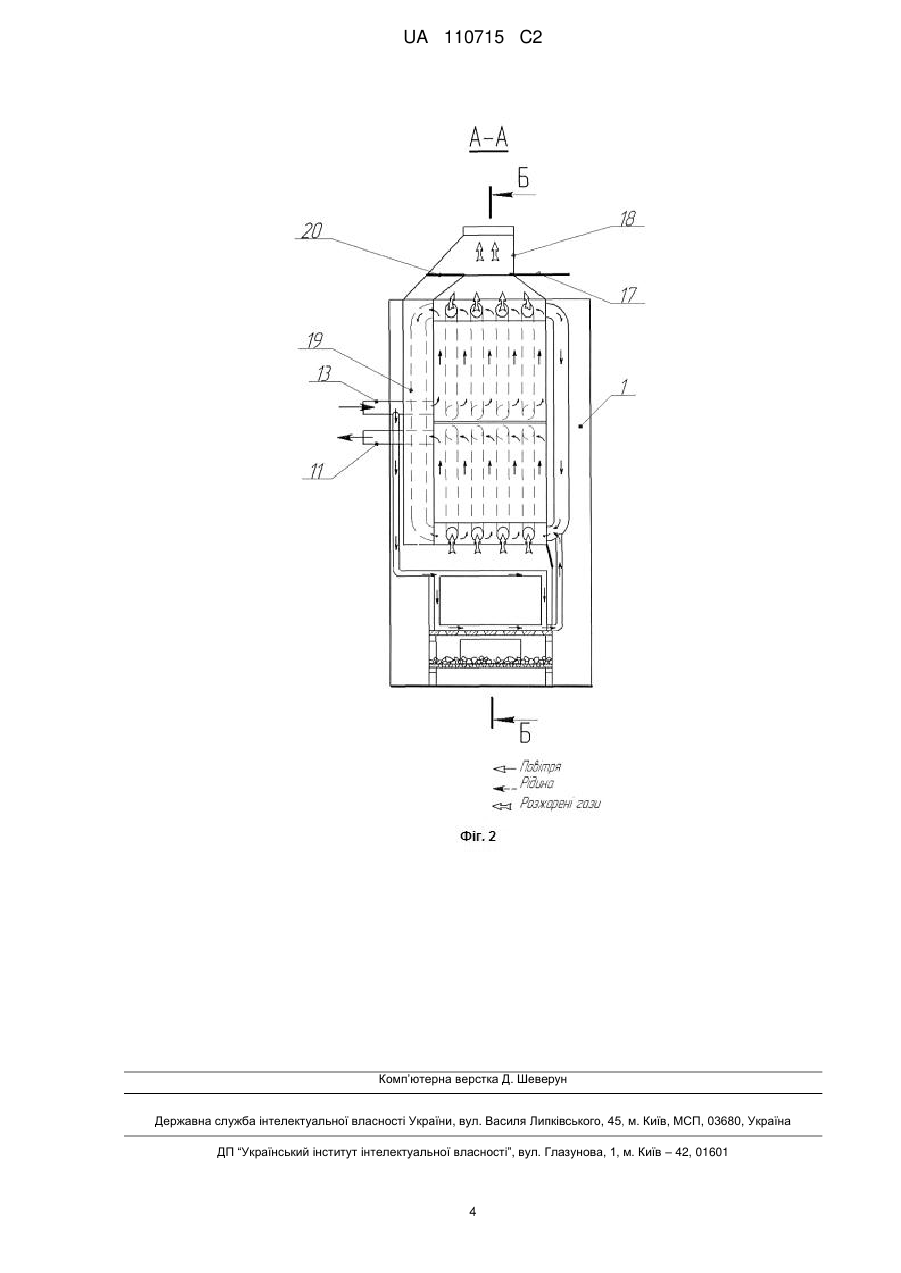

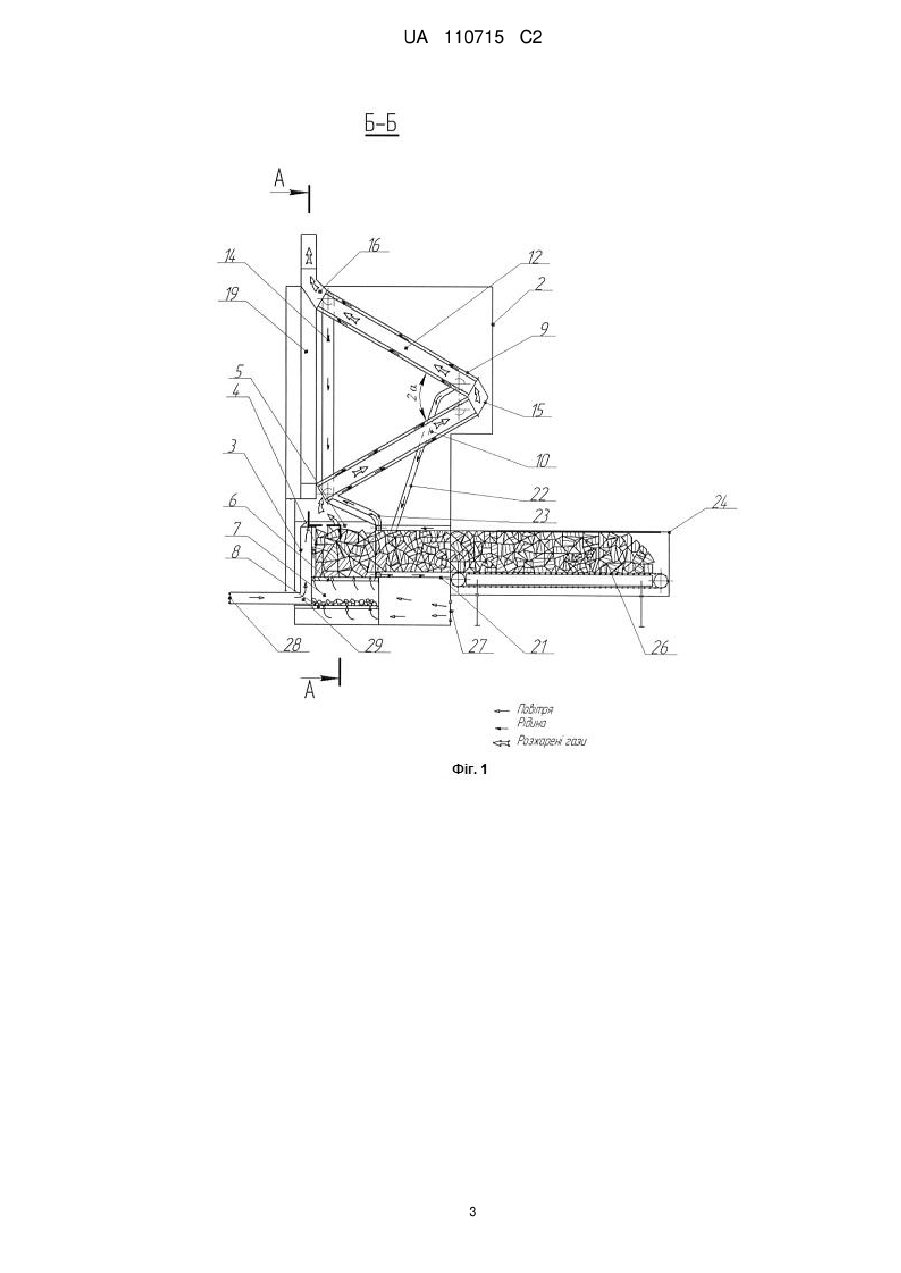

Реферат: Деревопаливний двоконтурний водогрійний апарат складається з основи, касетного теплогенератора з пристосуванням для регулювання об'єму горіння та подачі повітря в зону прискореного горіння і камеру згоряння з піддувальною решіткою, піддувальної камери, нижньої UA 110715 C2 (12) UA 110715 C2 піддувальної решітки, двоконтурного трубчатого теплообмінника з нижньою трубчатою панеллю з вихідним водяним патрубком, верхньою трубчатою панеллю з вихідним патрубком, з'єднанувального трубопроводу, перехідного газового колектора, вихідного газового колектора з засувкою, димоходу, обхідного газового каналу з засувкою, вхідної горловини з охолоджувальною сорочкою з вхідним трубопроводом і вихідним трубопроводом, апарата автоматичної подачі дров в камеру згоряння касетного теплогенератора, теплоізоляційного футляра, ланцюгового транспортера, засувок. UA 110715 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до системи опалення житлових та виробничих приміщень і може мати широке застосування в народному господарстві. Задачею даного винаходу є створення конструкції деревопаливного двоконтурного водогрійного апарата з автоматичною подачею дров в камеру згоряння, яка складається з основи касетного теплогенератора з пристосуванням для регулювання об'єму горіння, та подачі повітря в зону прискореного горіння і камеру згоряння (патент України на винахід №100293), піддувальної камери, нижньої піддувальної решітки, двоконтурного трубчатого теплообмінника, (патент України на винахід №70751), обхідного газового каналу, вихідного газового колектора, димоходу, вхідної горловини, касетного теплогенератора, апарата автоматичної подачі дров в камеру згоряння касетного теплогенератора (патент України на корисну модель №82786), причому на основі жорстко встановлений касетний теплогенератор з пристосуванням для регулювання об'єму горіння та подачі повітря в зону прискореного горіння і камеру згоряння з піддувальною камерою, а в піддувальній камері жорстко встановлена нижня піддувальна решітка з меншими щілинами, ніж на решітці рухомого пристосування, крім цього, на основі жорстко встановлено двоконтурний трубчатий теплообмінник, виконаний у вигляді двох трубчатих панелей розміщених під кутом α до горизонтальної площини таким чином, що кут між осями їх газових каналів становить 2, а газові канали трубчатого теплообмінника з'єднані з об'ємом камери згоряння касетного теплогенератора та через перехідний і вихідний колектор з засувкою з каналом димоходу, крім того, камера згоряння касетного теплогенератора з'єднана обхідним газовим каналом із засувкою каналу з димоходом, а засувки на вихідному колекторі та обхідному каналі з'єднані між собою таким чином, що при відкритті одної закривається друга, а на основі жорстко встановлено вхідну горловину касетного теплогенератора, яка має охолоджувальну водяну сорочку, що не дозволяє проникненню теплоти в касету, а до вхідної горловини приєднано апарат автоматичної подачі дров в камеру згоряння касетного теплогенератора, крім того, камера згоряння зафутерована вогнетривкою цеглою, а на її внутрішніх стінках встановлені відбивачі теплових променів, крім того, касетний теплогенератор і двоконтурний трубчатий теплообмінник закриті в теплоізоляційному футлярі. Деревопаливний двоконтурний водогрійний апарат показаний на Фіг. 1 поздовжній розріз по Б-Б, на Фіг. 2 розріз по А-А. Деревопаливний двоконтурний водогрійний апарат складається з основи 1, касетного теплогенератора 2 з пристосуванням для регулювання об'єму горіння 3 та подачі повітря в зону прискореного горіння 4 і камеру згоряння 5 з піддувальною решіткою 6, піддувальної камери 7, нижньої піддувальної решітки 8, двоконтурного трубчатого теплообмінника 9 з нижньою трубчатою панеллю 10 з вихідним водяним патрубком 11, верхньою трубчатою панеллю 12 з вихідним патрубком 13, з'єднану вального трубопроводу 14, перехідного газового колектора 15, вихідного газового колектора 16 з засувкою 17, димоходу 18, обхідного газового каналу 19 з засувкою 20, вхідної горловини з охолоджувальною сорочкою 21 з вхідним трубопроводом 22 і вихідним трубопроводом 23, апарата автоматичної подачі дров в камеру згоряння касетного теплогенератора 24, теплоізоляційного футляра 25, ланцюговий транспортер 26, засувки 27 і 28. Робота деревопаливного двоконтурного водогрійного апарата здійснюється наступним чином. Спочатку виставляють і фіксують рухоме пристосування для регулювання об'єму горіння 3 на заданий об'єм, що забезпечить потрібну потужність при горінні дров. Просочують гасом або дизельним пальним поверхню дров, об'єм яких відповідає встановленому об'єму горіння і кладуть їх на початок ланцюгового транспортера 26, далі по всій довжині накладають звичайні дрова. Вмикають апарат автоматичної подачі дров 24, ланцюговий транспортер 26 просуває дрова через вхідну горловину 21 по решітці 6 до упора в зону прискореного горіння 4 і при вимкненні упора управління електроприводу апарата автоматичної подачі дров 24 в камеру згоряння 5 автоматично вимикається попередньо піднявши вантаж, який утворює на ланцюговому транспортері 26 подавальну силу. При зупинці апарата докладають дрова і закривають касету кришкою. Засувки 17, 20 встановлюють в крайнє праве положення, що відкриває вихід диму з камери згоряння 5 через обхідний канал 19 в канал димоходу 18 і перекриває вихід диму через двоконтурний теплообмінник 9. Відкривають засувки 27 і 28. Через отвір засувки 27 вводять під решітку 6, на якій знаходяться просочені гасом або дизельним пальним дрова запалений факел і ретельно по всій площі решітки підпалюють дрова. При згорянні дров проходить розігрів внутрішніх поверхонь камери згоряння 5 і тіла пристосування для регулювання об'єму горіння 3 гарячі гази стрімко піднімаються в димохід 18 і утворюють тягу, яка через отвір засувки 27 затягує повітря в піддувальну камеру 7, а з неї через решітку 6 повітря потрапляє в об'єм камери згоряння 5 де підтримує процес утворення горючих газів, а також проходить через зону прискореного горіння 4 де воно переміщається з більшою 1 UA 110715 C2 5 10 15 20 швидкістю за рахунок нагріву від металічних поверхонь і сприяє швидкому згорянню дров при нагріві тіла пристосування для регулювання об'єму горіння 3 та подачі повітря в камеру згоряння 5 повітря через отвір засувки 28 піднімається по розігрітому каналі 29 нагрівається і входить в камеру згоряння 5, де забезпечує повне окислення продуктів згоряння. При появі бездимного горіння засувки 17 і 20 встановлюють в крайнє ліве положення, при цьому обхідний газовий канал 19 перекривається і розжарені гази з камери згоряння 5 через газові канали нижньої трубчастої решітки панелі 10, перехідний газовий колектор 15, газові канали верхньої трубчатої панелі 12, вихідний газовий колектор 16 проходять в канал димоходу 18, віддаючи своє тепло теплоносію, який через вхідний патрубок 13 подається в верхню трубчату панель 12, омиваючи поверхні труб газових каналів і по трубопроводу 14 опускається в нижню трубчату панель 10, де розігрівається до заданої температури і через вихідний патрубок 11 подається до споживача, крім того з вхідного патрубка 13 теплоносій по трубопроводу 22 подається в охолоджувальну сорочку вхідної горловини 21, а з неї через трубопровід 23 в нижню трубчату панель 10. При згорянні дров у камері згоряння 5 вивільняється об'єм, який заповнюється дровами, що потрапляють з вхідної горловини 21 під дією подавальної сили, при цьому деревне вугілля, яке утворилось в камері згоряння 5, кришиться і через щілини в решітці 6 випадає на решітку 8, де окислюється киснем, що надходить з повітрям через отвір засувки 27. При опусканні вантажу, який утворює на ланцюговому транспортері подавальну силу в крайнє нижнє положення автоматично включається електропривод і процес подачі дров продовжується. При звільнені ланцюгового транспортера від дров включається звуковий сигнал, який повідомляє про потребу в закладці дров. До переваг належить повнота спалювання дров, високий коефіцієнт теплопередачі, широкий діапазон потужності, великий проміжок часу закладки дров. 25 ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 Деревопаливний двоконтурний водогрійний апарат, який містить основу, касетний теплогенератор з пристосуванням для регулювання об'єму горіння та подачі повітря в зону прискореного горіння і камеру згоряння, піддувальну камеру, нижню піддувальну решітку, двоконтурний трубчатий теплообмінник, обхідний газовий канал, вихідний газовий колектор, димохід, вхідну горловину касетного теплогенератора, апарат автоматичної подачі дров в камеру згоряння касетного теплогенератора, який відрізняється тим, що касетний теплогенератор з пристосуванням для регулювання об'єму горіння та подачі повітря в зону прискореного горіння і камеру згоряння з піддувальною камерою встановлений на основі жорстко, а в піддувальній камері жорстко встановлена нижня піддувальна решітка з меншими щілинами, ніж у піддувальній решітці камери згоряння, крім цього, на основі жорстко встановлено двоконтурний трубчатий теплообмінник, виконаний у вигляді двох трубчатих панелей, розміщених під кутом  до горизонтальної площини таким чином, що кут між осями їх газових каналів становить 2, а газові канали трубчатого теплообмінника з'єднані з об'ємом камери згоряння касетного теплогенератора та, через перехідний і вихідний колектор із засувкою, з каналом димоходу, крім того, камера згоряння касетного теплогенератора з'єднана обхідним газовим каналом із засувкою каналу з димоходом, а засувки на вихідному колекторі та обхідному каналі з'єднані між собою таким чином, що при відкритті одної закривається друга, вхідна горловина касетного теплогенератора на основі встановлена жорстко та має охолоджувальну водяну сорочку, що не дозволяє проникненню теплоти до приєднаного до неї апарата автоматичної подачі дров в камеру згоряння касетного теплогенератора, крім того, камера згоряння зафутерована вогнетривкою цеглою, а на її внутрішніх стінках встановлені відбивачі теплових променів, крім того, касетний теплогенератор і двоконтурний трубчатий теплообмінник закриті в теплоізоляційному футлярі. 2 UA 110715 C2 3 UA 110715 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
