Пристрій для транспортування і очистки коренебульбоплодів

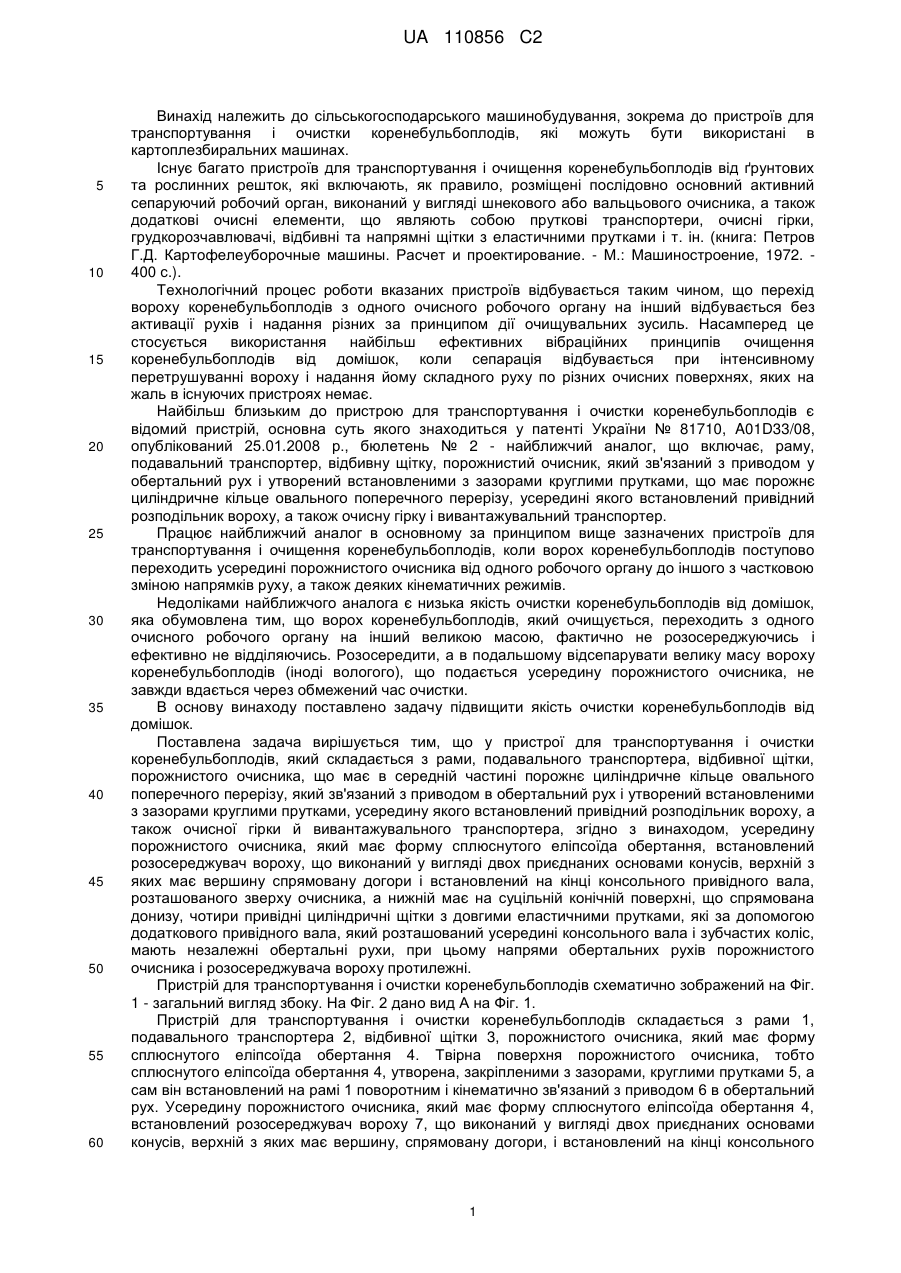

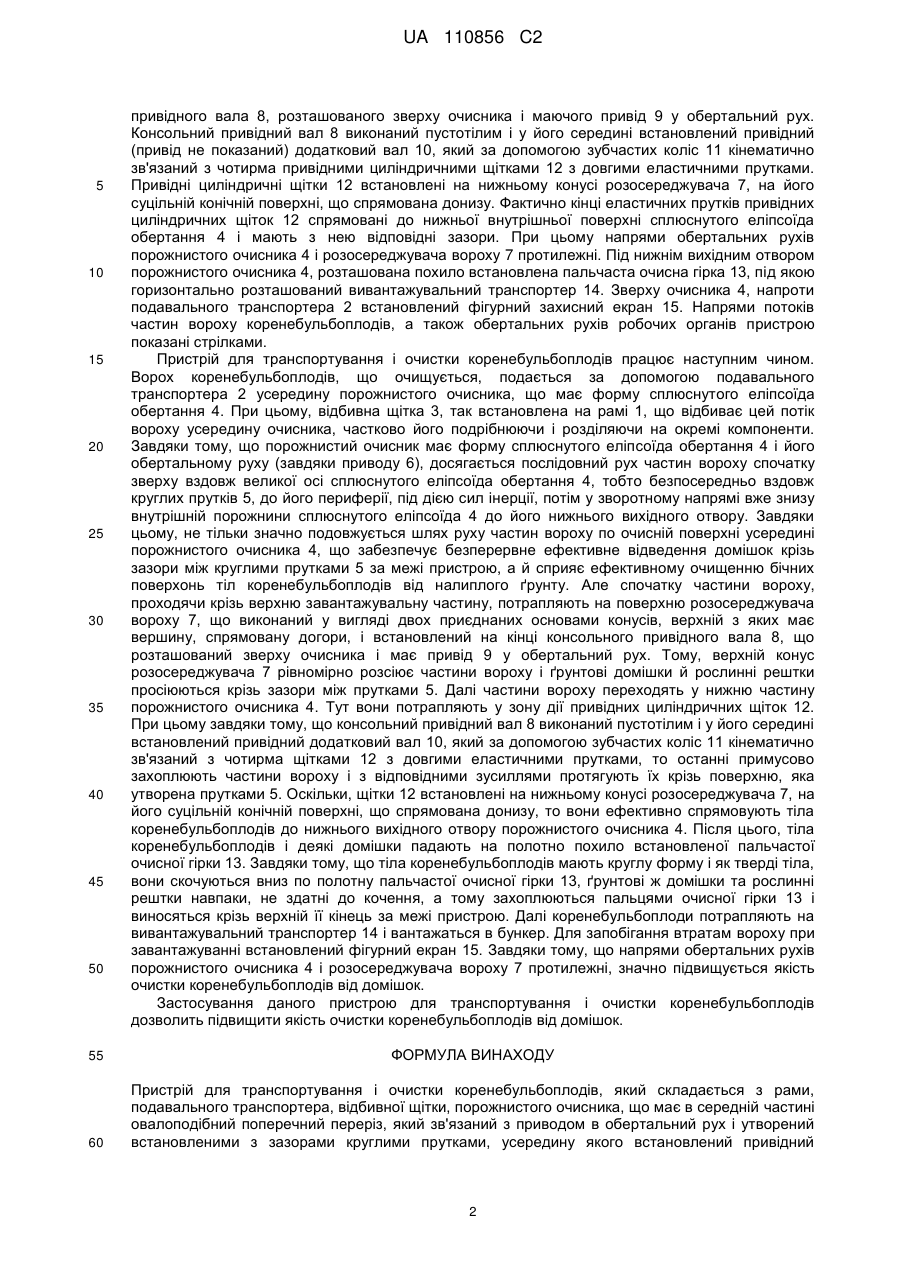

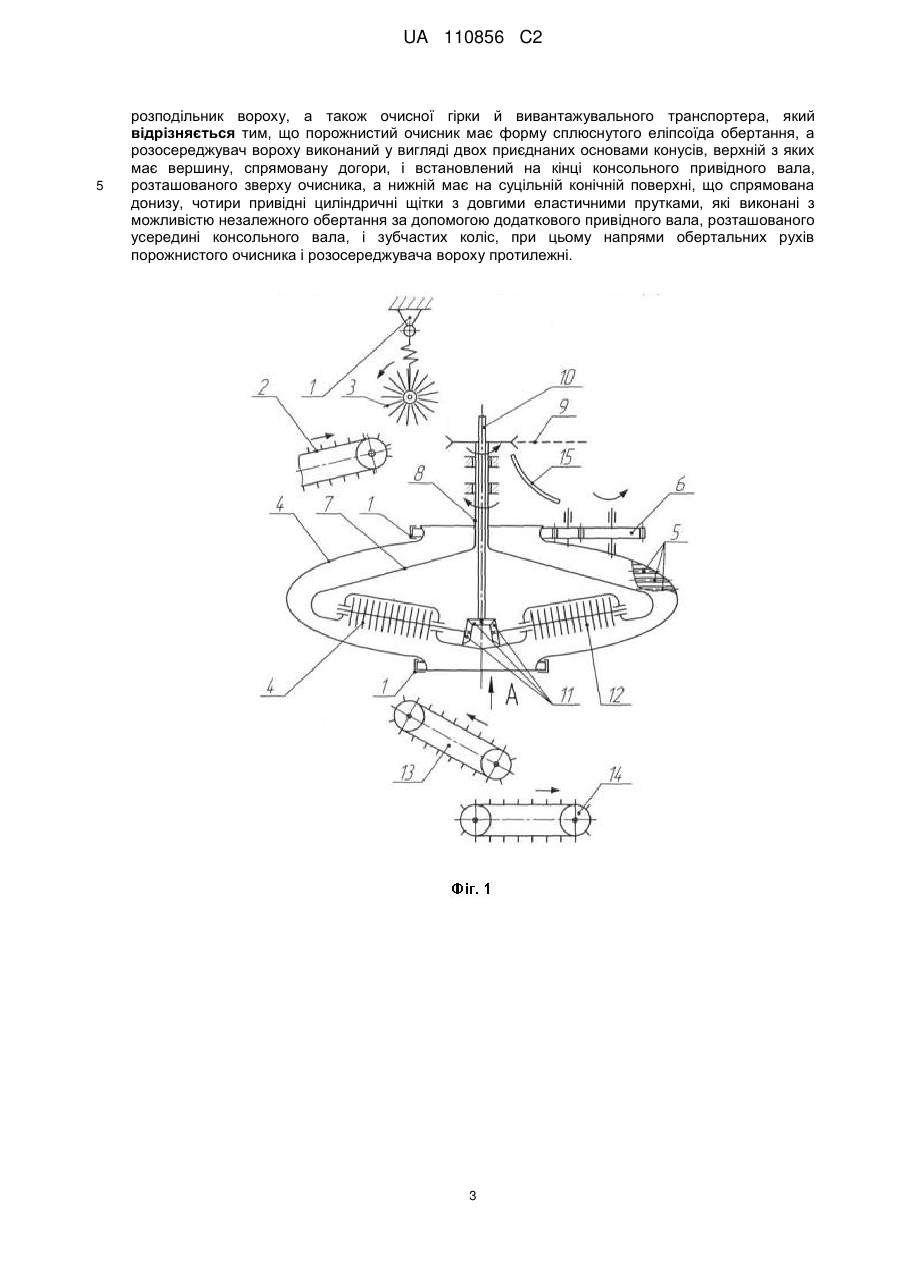

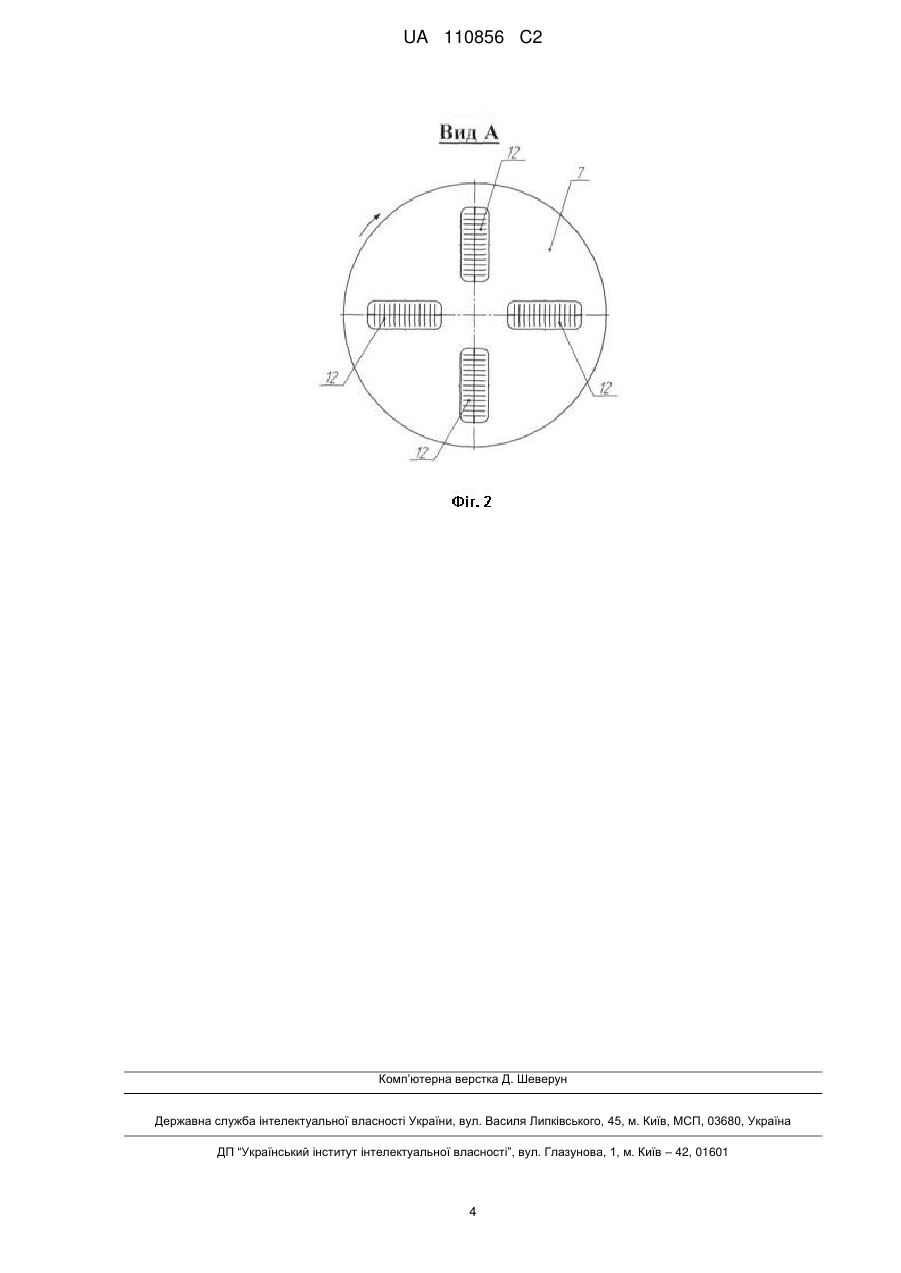

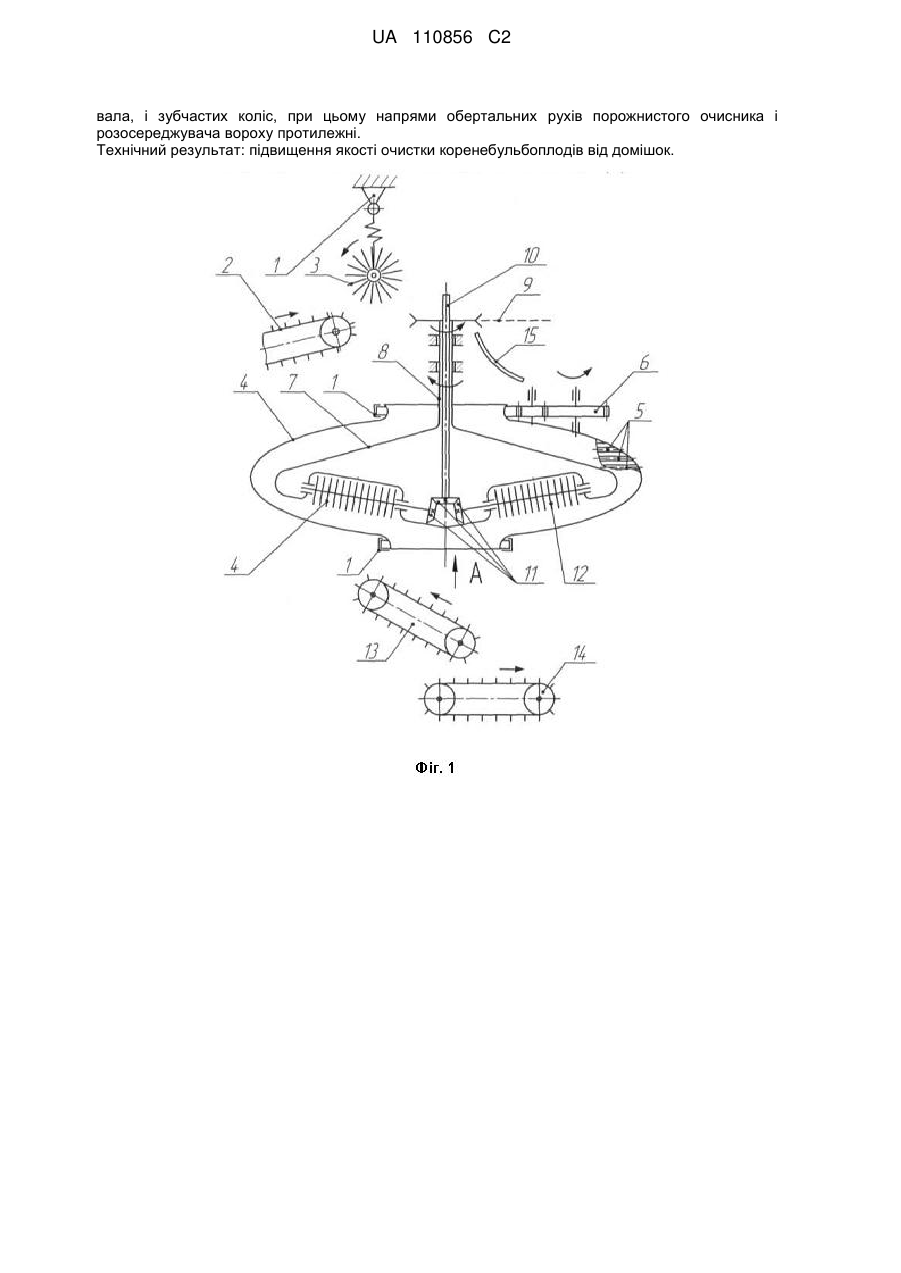

Реферат: Даний винахід стосується пристроїв для транспортування і очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Заявлений винахід відрізняється від відомих тим, що усередину порожнистого очисника, який має форму сплюснутого еліпсоїда обертання, встановлений розосереджувач вороху, що виконаний у вигляді двох приєднаних основами конусів, верхній з яких має вершину, спрямовану догори, і встановлений на кінці консольного привідного вала, розташованого зверху очисника, а нижній має на суцільній конічній поверхні, що спрямована донизу, чотири привідні циліндричні щітки з довгими еластичними прутками, які виконані з можливістю незалежного обертання за допомогою додаткового привідного вала, розташованого усередині консольного UA 110856 C2 (12) UA 110856 C2 вала, і зубчастих коліс, при цьому напрями обертальних рухів порожнистого очисника і розосереджувача вороху протилежні. Технічний результат: підвищення якості очистки коренебульбоплодів від домішок. UA 110856 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування і очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Існує багато пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток, які включають, як правило, розміщені послідовно основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцьового очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками і т. ін. (книга: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972. 400 с.). Технологічний процес роботи вказаних пристроїв відбувається таким чином, що перехід вороху коренебульбоплодів з одного очисного робочого органу на інший відбувається без активації рухів і надання різних за принципом дії очищувальних зусиль. Насамперед це стосується використання найбільш ефективних вібраційних принципів очищення коренебульбоплодів від домішок, коли сепарація відбувається при інтенсивному перетрушуванні вороху і надання йому складного руху по різних очисних поверхнях, яких на жаль в існуючих пристроях немає. Найбільш близьким до пристрою для транспортування і очистки коренебульбоплодів є відомий пристрій, основна суть якого знаходиться у патенті України № 81710, A01D33/08, опублікований 25.01.2008 р., бюлетень № 2 - найближчий аналог, що включає, раму, подавальний транспортер, відбивну щітку, порожнистий очисник, який зв'язаний з приводом у обертальний рух і утворений встановленими з зазорами круглими прутками, що має порожнє циліндричне кільце овального поперечного перерізу, усередині якого встановлений привідний розподільник вороху, а також очисну гірку і вивантажувальний транспортер. Працює найближчий аналог в основному за принципом вище зазначених пристроїв для транспортування і очищення коренебульбоплодів, коли ворох коренебульбоплодів поступово переходить усередині порожнистого очисника від одного робочого органу до іншого з частковою зміною напрямків руху, а також деяких кінематичних режимів. Недоліками найближчого аналога є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів, який очищується, переходить з одного очисного робочого органу на інший великою масою, фактично не розосереджуючись і ефективно не відділяючись. Розосередити, а в подальшому відсепарувати велику масу вороху коренебульбоплодів (іноді вологого), що подається усередину порожнистого очисника, не завжди вдається через обмежений час очистки. В основу винаходу поставлено задачу підвищити якість очистки коренебульбоплодів від домішок. Поставлена задача вирішується тим, що у пристрої для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, порожнистого очисника, що має в середній частині порожнє циліндричне кільце овального поперечного перерізу, який зв'язаний з приводом в обертальний рух і утворений встановленими з зазорами круглими прутками, усередину якого встановлений привідний розподільник вороху, а також очисної гірки й вивантажувального транспортера, згідно з винаходом, усередину порожнистого очисника, який має форму сплюснутого еліпсоїда обертання, встановлений розосереджувач вороху, що виконаний у вигляді двох приєднаних основами конусів, верхній з яких має вершину спрямовану догори і встановлений на кінці консольного привідного вала, розташованого зверху очисника, а нижній має на суцільній конічній поверхні, що спрямована донизу, чотири привідні циліндричні щітки з довгими еластичними прутками, які за допомогою додаткового привідного вала, який розташований усередині консольного вала і зубчастих коліс, мають незалежні обертальні рухи, при цьому напрями обертальних рухів порожнистого очисника і розосереджувача вороху протилежні. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг. 1 - загальний вигляд збоку. На Фіг. 2 дано вид А на Фіг. 1. Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, відбивної щітки 3, порожнистого очисника, який має форму сплюснутого еліпсоїда обертання 4. Твірна поверхня порожнистого очисника, тобто сплюснутого еліпсоїда обертання 4, утворена, закріпленими з зазорами, круглими прутками 5, а сам він встановлений на рамі 1 поворотним і кінематично зв'язаний з приводом 6 в обертальний рух. Усередину порожнистого очисника, який має форму сплюснутого еліпсоїда обертання 4, встановлений розосереджувач вороху 7, що виконаний у вигляді двох приєднаних основами конусів, верхній з яких має вершину, спрямовану догори, і встановлений на кінці консольного 1 UA 110856 C2 5 10 15 20 25 30 35 40 45 50 привідного вала 8, розташованого зверху очисника і маючого привід 9 у обертальний рух. Консольний привідний вал 8 виконаний пустотілим і у його середині встановлений привідний (привід не показаний) додатковий вал 10, який за допомогою зубчастих коліс 11 кінематично зв'язаний з чотирма привідними циліндричними щітками 12 з довгими еластичними прутками. Привідні циліндричні щітки 12 встановлені на нижньому конусі розосереджувача 7, на його суцільній конічній поверхні, що спрямована донизу. Фактично кінці еластичних прутків привідних циліндричних щіток 12 спрямовані до нижньої внутрішньої поверхні сплюснутого еліпсоїда обертання 4 і мають з нею відповідні зазори. При цьому напрями обертальних рухів порожнистого очисника 4 і розосереджувача вороху 7 протилежні. Під нижнім вихідним отвором порожнистого очисника 4, розташована похило встановлена пальчаста очисна гірка 13, під якою горизонтально розташований вивантажувальний транспортер 14. Зверху очисника 4, напроти подавального транспортера 2 встановлений фігурний захисний екран 15. Напрями потоків частин вороху коренебульбоплодів, а також обертальних рухів робочих органів пристрою показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2 усередину порожнистого очисника, що має форму сплюснутого еліпсоїда обертання 4. При цьому, відбивна щітка 3, так встановлена на рамі 1, що відбиває цей потік вороху усередину очисника, частково його подрібнюючи і розділяючи на окремі компоненти. Завдяки тому, що порожнистий очисник має форму сплюснутого еліпсоїда обертання 4 і його обертальному руху (завдяки приводу 6), досягається послідовний рух частин вороху спочатку зверху вздовж великої осі сплюснутого еліпсоїда обертання 4, тобто безпосередньо вздовж круглих прутків 5, до його периферії, під дією сил інерції, потім у зворотному напрямі вже знизу внутрішній порожнини сплюснутого еліпсоїда 4 до його нижнього вихідного отвору. Завдяки цьому, не тільки значно подовжується шлях руху частин вороху по очисній поверхні усередині порожнистого очисника 4, що забезпечує безперервне ефективне відведення домішок крізь зазори між круглими прутками 5 за межі пристрою, а й сприяє ефективному очищенню бічних поверхонь тіл коренебульбоплодів від налиплого ґрунту. Але спочатку частини вороху, проходячи крізь верхню завантажувальну частину, потрапляють на поверхню розосереджувача вороху 7, що виконаний у вигляді двох приєднаних основами конусів, верхній з яких має вершину, спрямовану догори, і встановлений на кінці консольного привідного вала 8, що розташований зверху очисника і має привід 9 у обертальний рух. Тому, верхній конус розосереджувача 7 рівномірно розсіює частини вороху і ґрунтові домішки й рослинні рештки просіюються крізь зазори між прутками 5. Далі частини вороху переходять у нижню частину порожнистого очисника 4. Тут вони потрапляють у зону дії привідних циліндричних щіток 12. При цьому завдяки тому, що консольний привідний вал 8 виконаний пустотілим і у його середині встановлений привідний додатковий вал 10, який за допомогою зубчастих коліс 11 кінематично зв'язаний з чотирма щітками 12 з довгими еластичними прутками, то останні примусово захоплюють частини вороху і з відповідними зусиллями протягують їх крізь поверхню, яка утворена прутками 5. Оскільки, щітки 12 встановлені на нижньому конусі розосереджувача 7, на його суцільній конічній поверхні, що спрямована донизу, то вони ефективно спрямовують тіла коренебульбоплодів до нижнього вихідного отвору порожнистого очисника 4. Після цього, тіла коренебульбоплодів і деякі домішки падають на полотно похило встановленої пальчастої очисної гірки 13. Завдяки тому, що тіла коренебульбоплодів мають круглу форму і як тверді тіла, вони скочуються вниз по полотну пальчастої очисної гірки 13, ґрунтові ж домішки та рослинні рештки навпаки, не здатні до кочення, а тому захоплюються пальцями очисної гірки 13 і виносяться крізь верхній її кінець за межі пристрою. Далі коренебульбоплоди потрапляють на вивантажувальний транспортер 14 і вантажаться в бункер. Для запобігання втратам вороху при завантажуванні встановлений фігурний екран 15. Завдяки тому, що напрями обертальних рухів порожнистого очисника 4 і розосереджувача вороху 7 протилежні, значно підвищується якість очистки коренебульбоплодів від домішок. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок. 55 ФОРМУЛА ВИНАХОДУ 60 Пристрій для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, порожнистого очисника, що має в середній частині овалоподібний поперечний переріз, який зв'язаний з приводом в обертальний рух і утворений встановленими з зазорами круглими прутками, усередину якого встановлений привідний 2 UA 110856 C2 5 розподільник вороху, а також очисної гірки й вивантажувального транспортера, який відрізняється тим, що порожнистий очисник має форму сплюснутого еліпсоїда обертання, а розосереджувач вороху виконаний у вигляді двох приєднаних основами конусів, верхній з яких має вершину, спрямовану догори, і встановлений на кінці консольного привідного вала, розташованого зверху очисника, а нижній має на суцільній конічній поверхні, що спрямована донизу, чотири привідні циліндричні щітки з довгими еластичними прутками, які виконані з можливістю незалежного обертання за допомогою додаткового привідного вала, розташованого усередині консольного вала, і зубчастих коліс, при цьому напрями обертальних рухів порожнистого очисника і розосереджувача вороху протилежні. 3 UA 110856 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
