Спосіб обробки зерно-круп’яної сировини

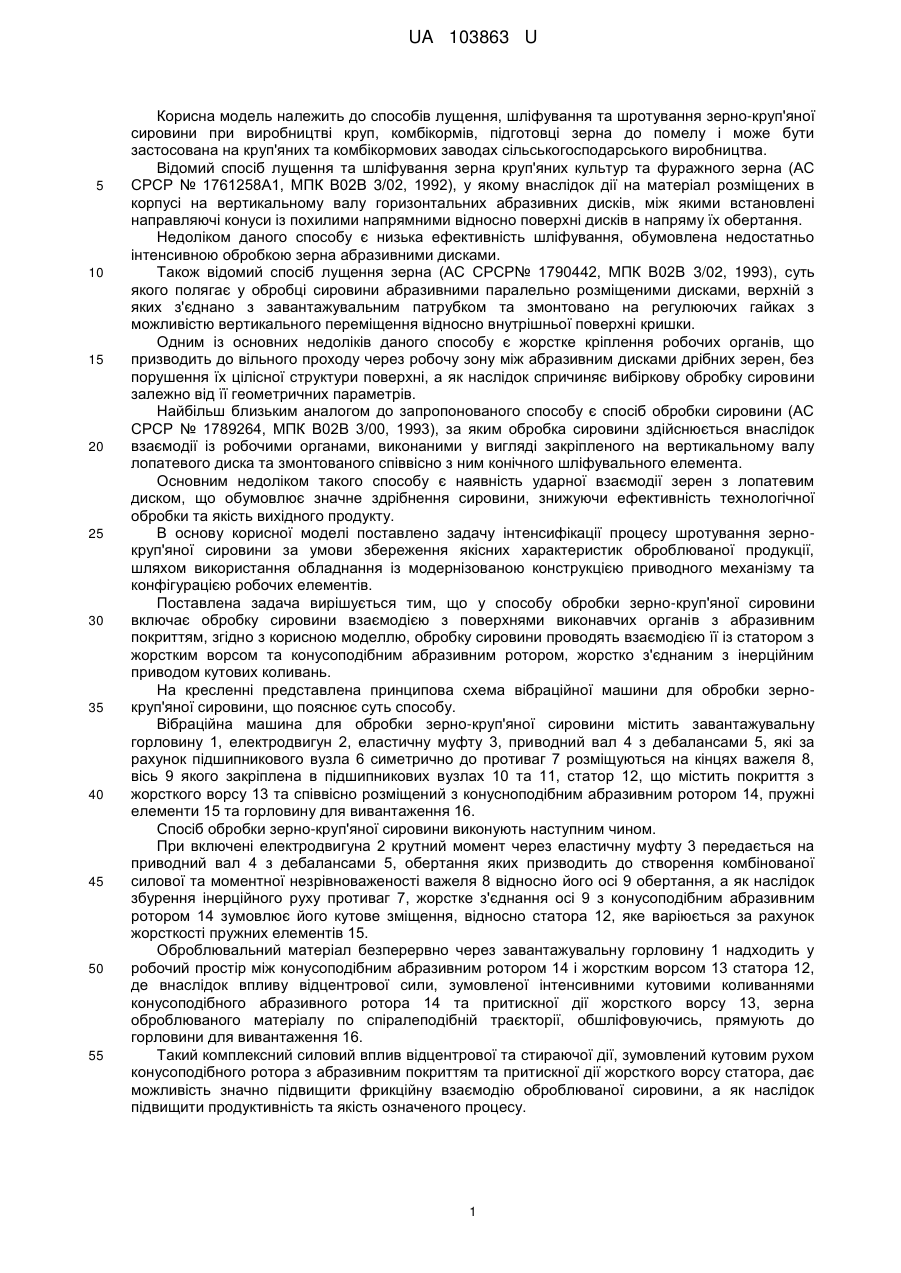

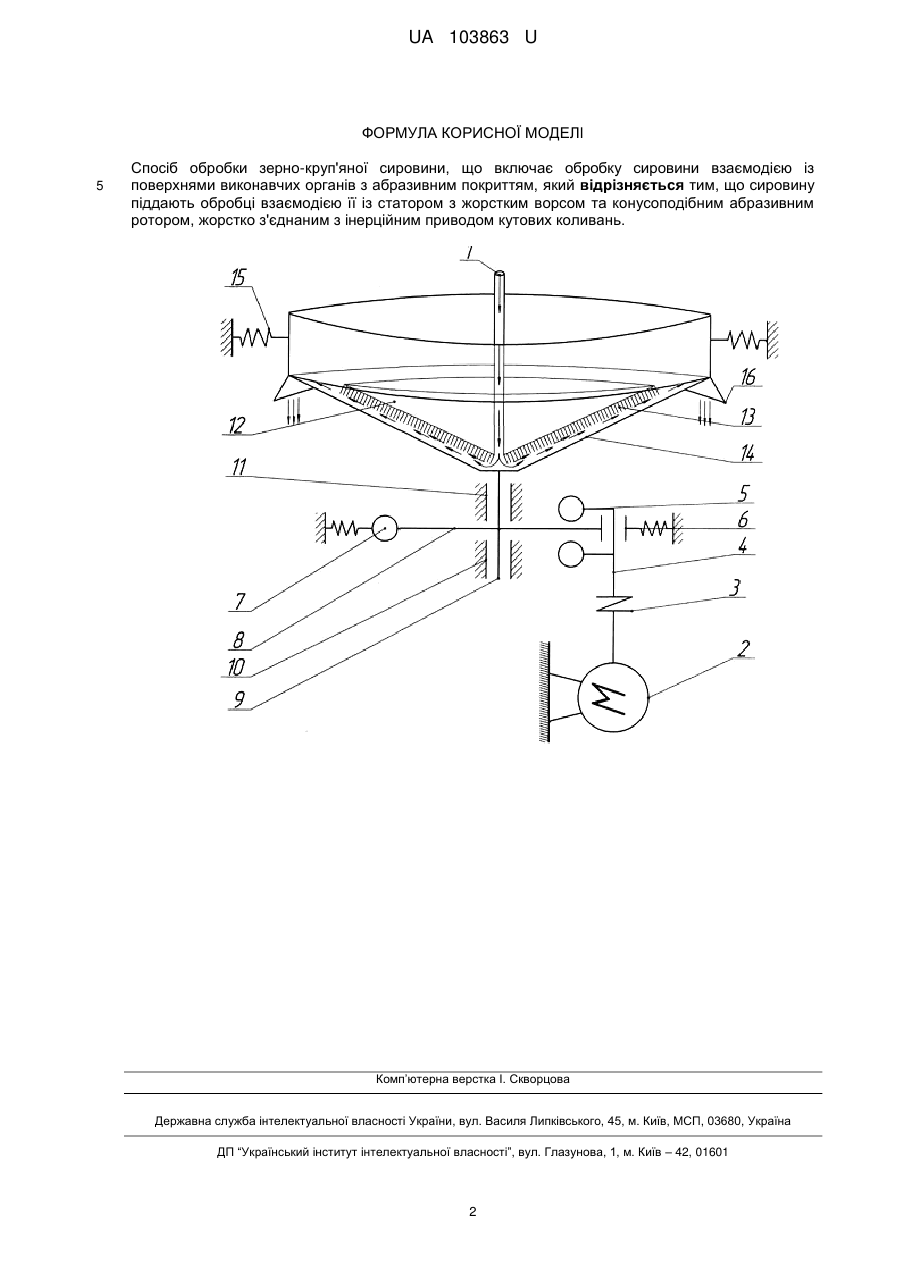

Реферат: UA 103863 U UA 103863 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до способів лущення, шліфування та шротування зерно-круп'яної сировини при виробництві круп, комбікормів, підготовці зерна до помелу і може бути застосована на круп'яних та комбікормових заводах сільськогосподарського виробництва. Відомий спосіб лущення та шліфування зерна круп'яних культур та фуражного зерна (АС СРСР № 1761258А1, МПК В02В 3/02, 1992), у якому внаслідок дії на матеріал розміщених в корпусі на вертикальному валу горизонтальних абразивних дисків, між якими встановлені направляючі конуси із похилими напрямними відносно поверхні дисків в напряму їх обертання. Недоліком даного способу є низька ефективність шліфування, обумовлена недостатньо інтенсивною обробкою зерна абразивними дисками. Також відомий спосіб лущення зерна (АС СРСР№ 1790442, МПК В02В 3/02, 1993), суть якого полягає у обробці сировини абразивними паралельно розміщеними дисками, верхній з яких з'єднано з завантажувальним патрубком та змонтовано на регулюючих гайках з можливістю вертикального переміщення відносно внутрішньої поверхні кришки. Одним із основних недоліків даного способу є жорстке кріплення робочих органів, що призводить до вільного проходу через робочу зону між абразивним дисками дрібних зерен, без порушення їх цілісної структури поверхні, а як наслідок спричиняє вибіркову обробку сировини залежно від її геометричних параметрів. Найбільш близьким аналогом до запропонованого способу є спосіб обробки сировини (АС СРСР № 1789264, МПК В02В 3/00, 1993), за яким обробка сировини здійснюється внаслідок взаємодії із робочими органами, виконаними у вигляді закріпленого на вертикальному валу лопатевого диска та змонтованого співвісно з ним конічного шліфувального елемента. Основним недоліком такого способу є наявність ударної взаємодії зерен з лопатевим диском, що обумовлює значне здрібнення сировини, знижуючи ефективність технологічної обробки та якість вихідного продукту. В основу корисної моделі поставлено задачу інтенсифікації процесу шротування зернокруп'яної сировини за умови збереження якісних характеристик оброблюваної продукції, шляхом використання обладнання із модернізованою конструкцією приводного механізму та конфігурацією робочих елементів. Поставлена задача вирішується тим, що у способу обробки зерно-круп'яної сировини включає обробку сировини взаємодією з поверхнями виконавчих органів з абразивним покриттям, згідно з корисною моделлю, обробку сировини проводять взаємодією її із статором з жорстким ворсом та конусоподібним абразивним ротором, жорстко з'єднаним з інерційним приводом кутових коливань. На кресленні представлена принципова схема вібраційної машини для обробки зернокруп'яної сировини, що пояснює суть способу. Вібраційна машина для обробки зерно-круп'яної сировини містить завантажувальну горловину 1, електродвигун 2, еластичну муфту 3, приводний вал 4 з дебалансами 5, які за рахунок підшипникового вузла 6 симетрично до противаг 7 розміщуються на кінцях важеля 8, вісь 9 якого закріплена в підшипникових вузлах 10 та 11, статор 12, що містить покриття з жорсткого ворсу 13 та співвісно розміщений з конусноподібним абразивним ротором 14, пружні елементи 15 та горловину для вивантаження 16. Спосіб обробки зерно-круп'яної сировини виконують наступним чином. При включені електродвигуна 2 крутний момент через еластичну муфту 3 передається на приводний вал 4 з дебалансами 5, обертання яких призводить до створення комбінованої силової та моментної незрівноваженості важеля 8 відносно його осі 9 обертання, а як наслідок збурення інерційного руху противаг 7, жорстке з'єднання осі 9 з конусоподібним абразивним ротором 14 зумовлює його кутове зміщення, відносно статора 12, яке варіюється за рахунок жорсткості пружних елементів 15. Оброблювальний матеріал безперервно через завантажувальну горловину 1 надходить у робочий простір між конусоподібним абразивним ротором 14 і жорстким ворсом 13 статора 12, де внаслідок впливу відцентрової сили, зумовленої інтенсивними кутовими коливаннями конусоподібного абразивного ротора 14 та притискної дії жорсткого ворсу 13, зерна оброблюваного матеріалу по спіралеподібній траєкторії, обшліфовуючись, прямують до горловини для вивантаження 16. Такий комплексний силовий вплив відцентрової та стираючої дії, зумовлений кутовим рухом конусоподібного ротора з абразивним покриттям та притискної дії жорсткого ворсу статора, дає можливість значно підвищити фрикційну взаємодію оброблюваної сировини, а як наслідок підвищити продуктивність та якість означеного процесу. 1 UA 103863 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб обробки зерно-круп'яної сировини, що включає обробку сировини взаємодією із поверхнями виконавчих органів з абразивним покриттям, який відрізняється тим, що сировину піддають обробці взаємодією її із статором з жорстким ворсом та конусоподібним абразивним ротором, жорстко з'єднаним з інерційним приводом кутових коливань. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
