Пристрій для ущільнення сипкої продукції в упаковці

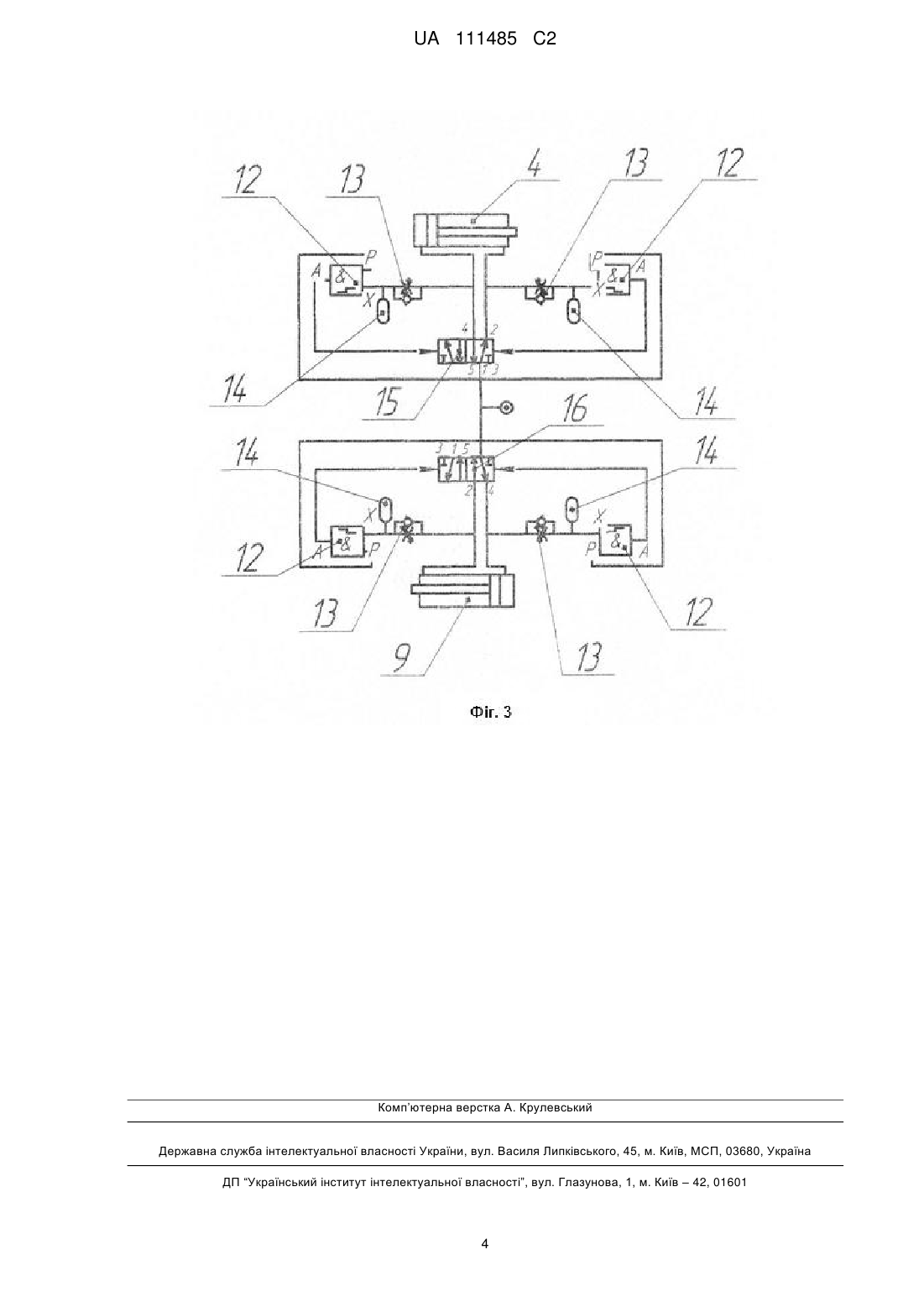

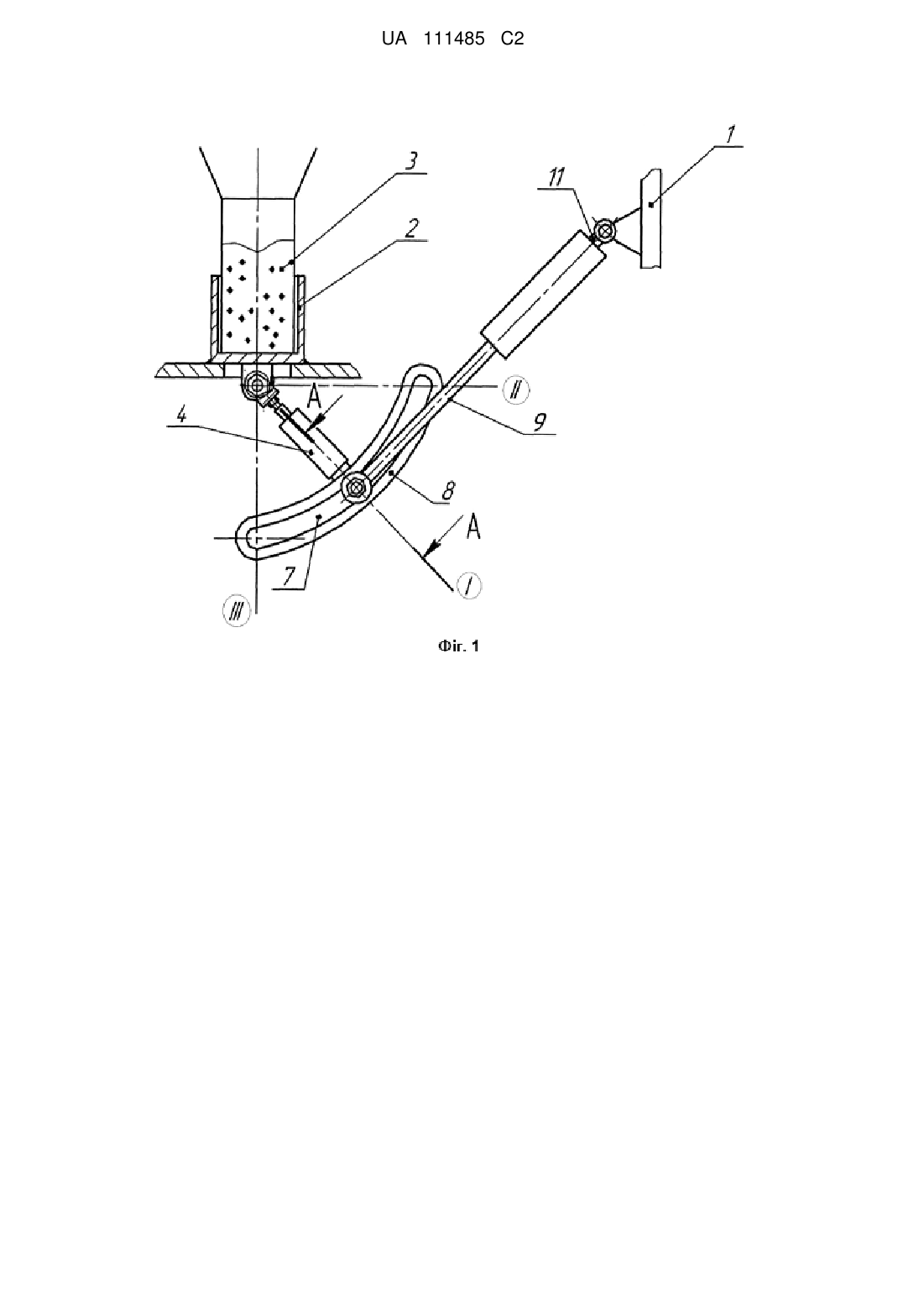

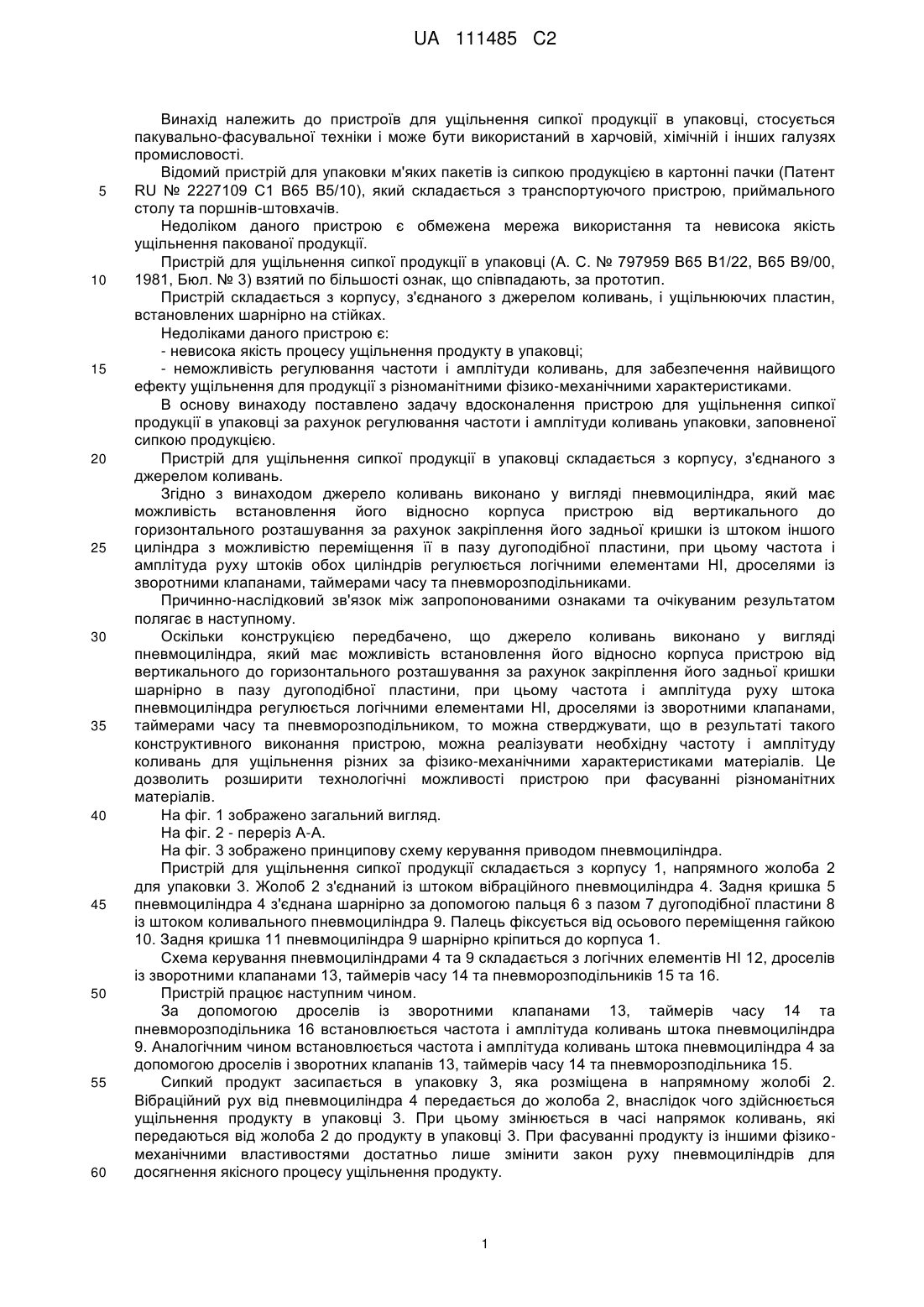

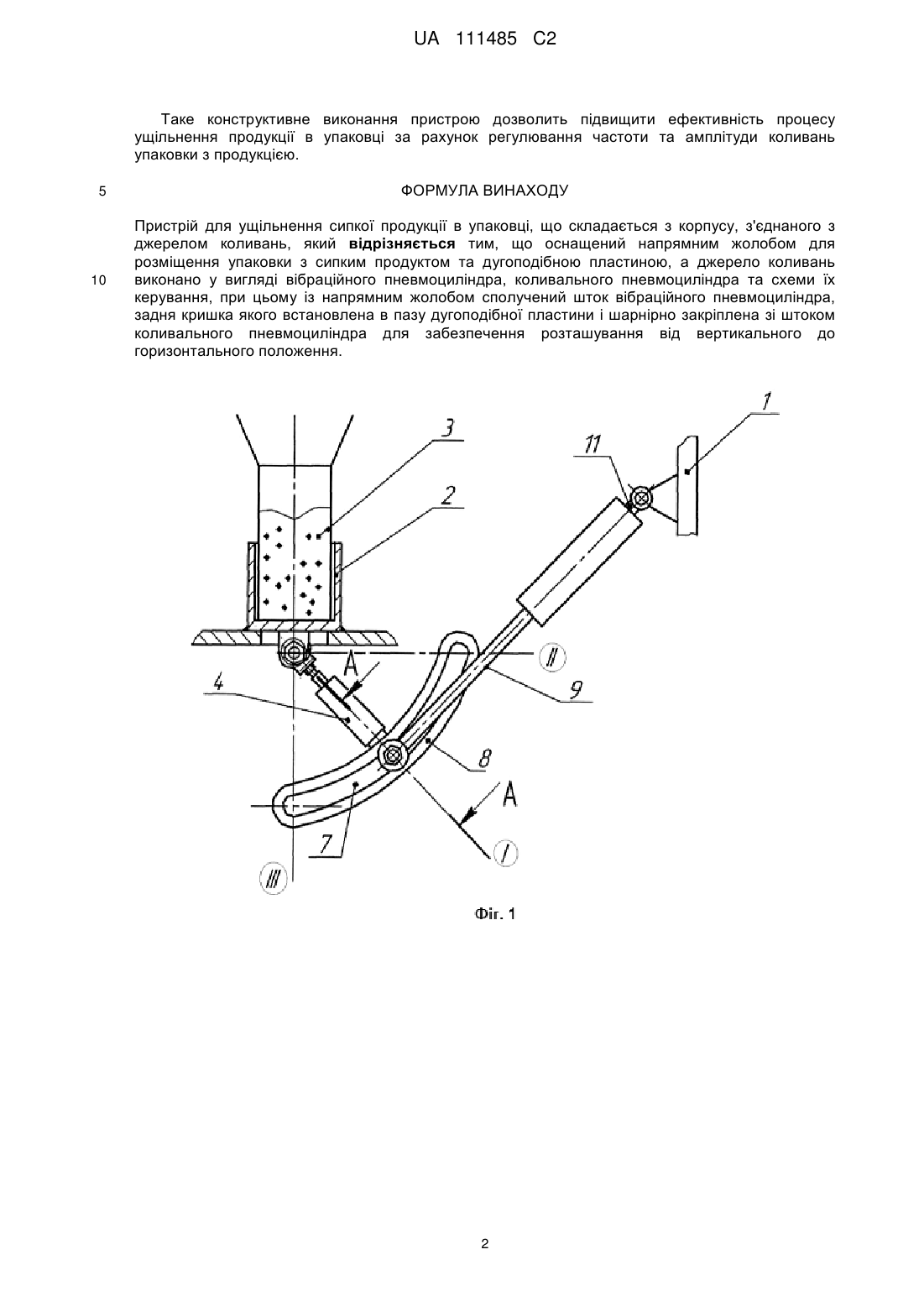

Реферат: Винахід належить до пристроїв для ущільнення сипкої продукції в упаковці, стосується пакувально-фасувальної техніки і може бути використаний в харчовій, хімічній і інших галузях промисловості. Пристрій для ущільнення сипкої продукції в упаковці складається з корпусу, з'єднаного з джерелом коливань, напрямного жолоба для розміщення упаковки з сипким продуктом та дугоподібної пластини. Джерело коливань виконано у вигляді вібраційного пневмоциліндра, коливального пневмоциліндра та схеми їх керування, при цьому із напрямним жолобом сполучений шток вібраційного пневмоциліндра, задня кришка якого встановлена в пазу дугоподібної пластини та шарнірно закріплена зі штоком коливального пневмоциліндра для забезпечення розташування від вертикального до горизонтального положення. Таке конструктивне виконання пристрою дозволить підвищити ефективність процесу ущільнення продукції в упаковці за рахунок регулювання частоти та амплітуди коливань упаковки з продукцією. UA 111485 C2 (12) UA 111485 C2 UA 111485 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до пристроїв для ущільнення сипкої продукції в упаковці, стосується пакувально-фасувальної техніки і може бути використаний в харчовій, хімічній і інших галузях промисловості. Відомий пристрій для упаковки м'яких пакетів із сипкою продукцією в картонні пачки (Патент RU № 2227109 С1 В65 В5/10), який складається з транспортуючого пристрою, приймального столу та поршнів-штовхачів. Недоліком даного пристрою є обмежена мережа використання та невисока якість ущільнення пакованої продукції. Пристрій для ущільнення сипкої продукції в упаковці (А. С. № 797959 В65 В1/22, В65 В9/00, 1981, Бюл. № 3) взятий по більшості ознак, що співпадають, за прототип. Пристрій складається з корпусу, з'єднаного з джерелом коливань, і ущільнюючих пластин, встановлених шарнірно на стійках. Недоліками даного пристрою є: - невисока якість процесу ущільнення продукту в упаковці; - неможливість регулювання частоти і амплітуди коливань, для забезпечення найвищого ефекту ущільнення для продукції з різноманітними фізико-механічними характеристиками. В основу винаходу поставлено задачу вдосконалення пристрою для ущільнення сипкої продукції в упаковці за рахунок регулювання частоти і амплітуди коливань упаковки, заповненої сипкою продукцією. Пристрій для ущільнення сипкої продукції в упаковці складається з корпусу, з'єднаного з джерелом коливань. Згідно з винаходом джерело коливань виконано у вигляді пневмоциліндра, який має можливість встановлення його відносно корпуса пристрою від вертикального до горизонтального розташування за рахунок закріплення його задньої кришки із штоком іншого циліндра з можливістю переміщення її в пазу дугоподібної пластини, при цьому частота і амплітуда руху штоків обох циліндрів регулюється логічними елементами НІ, дроселями із зворотними клапанами, таймерами часу та пневморозподільниками. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає в наступному. Оскільки конструкцією передбачено, що джерело коливань виконано у вигляді пневмоциліндра, який має можливість встановлення його відносно корпуса пристрою від вертикального до горизонтального розташування за рахунок закріплення його задньої кришки шарнірно в пазу дугоподібної пластини, при цьому частота і амплітуда руху штока пневмоциліндра регулюється логічними елементами НІ, дроселями із зворотними клапанами, таймерами часу та пневморозподільником, то можна стверджувати, що в результаті такого конструктивного виконання пристрою, можна реалізувати необхідну частоту і амплітуду коливань для ущільнення різних за фізико-механічними характеристиками матеріалів. Це дозволить розширити технологічні можливості пристрою при фасуванні різноманітних матеріалів. На фіг. 1 зображено загальний вигляд. На фіг. 2 - переріз А-А. На фіг. 3 зображено принципову схему керування приводом пневмоциліндра. Пристрій для ущільнення сипкої продукції складається з корпусу 1, напрямного жолоба 2 для упаковки 3. Жолоб 2 з'єднаний із штоком вібраційного пневмоциліндра 4. Задня кришка 5 пневмоциліндра 4 з'єднана шарнірно за допомогою пальця 6 з пазом 7 дугоподібної пластини 8 із штоком коливального пневмоциліндра 9. Палець фіксується від осьового переміщення гайкою 10. Задня кришка 11 пневмоциліндра 9 шарнірно кріпиться до корпуса 1. Схема керування пневмоциліндрами 4 та 9 складається з логічних елементів НІ 12, дроселів із зворотними клапанами 13, таймерів часу 14 та пневморозподільників 15 та 16. Пристрій працює наступним чином. За допомогою дроселів із зворотними клапанами 13, таймерів часу 14 та пневморозподільника 16 встановлюється частота і амплітуда коливань штока пневмоциліндра 9. Аналогічним чином встановлюється частота і амплітуда коливань штока пневмоциліндра 4 за допомогою дроселів і зворотних клапанів 13, таймерів часу 14 та пневморозподільника 15. Сипкий продукт засипається в упаковку 3, яка розміщена в напрямному жолобі 2. Вібраційний рух від пневмоциліндра 4 передається до жолоба 2, внаслідок чого здійснюється ущільнення продукту в упаковці 3. При цьому змінюється в часі напрямок коливань, які передаються від жолоба 2 до продукту в упаковці 3. При фасуванні продукту із іншими фізикомеханічними властивостями достатньо лише змінити закон руху пневмоциліндрів для досягнення якісного процесу ущільнення продукту. 1 UA 111485 C2 Таке конструктивне виконання пристрою дозволить підвищити ефективність процесу ущільнення продукції в упаковці за рахунок регулювання частоти та амплітуди коливань упаковки з продукцією. 5 10 ФОРМУЛА ВИНАХОДУ Пристрій для ущільнення сипкої продукції в упаковці, що складається з корпусу, з'єднаного з джерелом коливань, який відрізняється тим, що оснащений напрямним жолобом для розміщення упаковки з сипким продуктом та дугоподібною пластиною, а джерело коливань виконано у вигляді вібраційного пневмоциліндра, коливального пневмоциліндра та схеми їх керування, при цьому із напрямним жолобом сполучений шток вібраційного пневмоциліндра, задня кришка якого встановлена в пазу дугоподібної пластини і шарнірно закріплена зі штоком коливального пневмоциліндра для забезпечення розташування від вертикального до горизонтального положення. 2 UA 111485 C2 3 UA 111485 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
