Депозитна система інкасаторського шлюзу

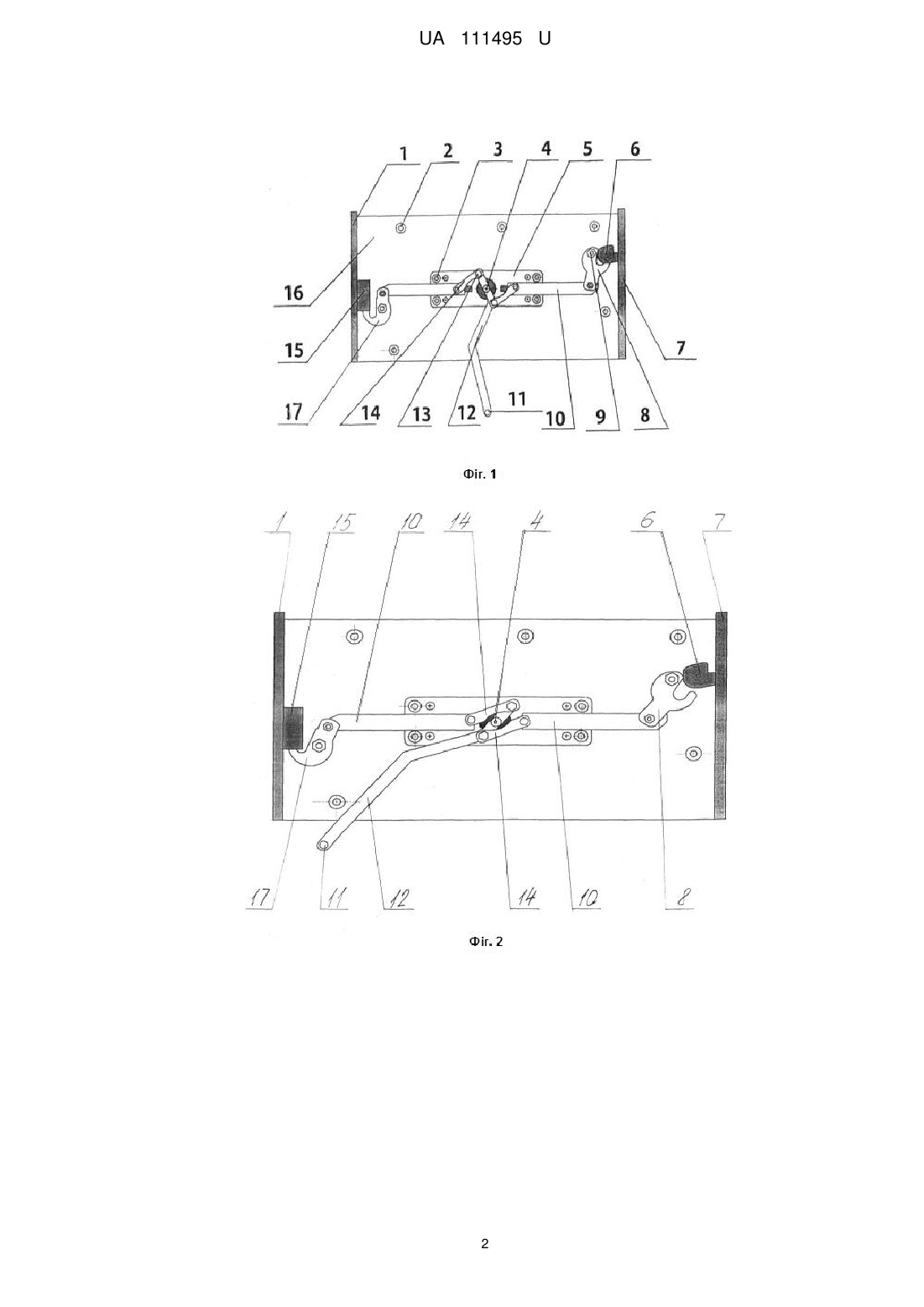

Реферат: Депозитна система інкасаторського шлюзу вмонтована в обладнання касових вузлів і містить ящик депозиту, оснащений конструктивними елементами для механічного керування замковим механізмом. При цьому ящик депозиту обладнаний механізмами ручки та важеля, які через осі обертання пов'язані з гачком затвора обох дверцят з можливістю заходження його в петлю для закриття і відкриття дверцят з двох сторін. UA 111495 U (54) ДЕПОЗИТНА СИСТЕМА ІНКАСАТОРСЬКОГО ШЛЮЗУ UA 111495 U UA 111495 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі транспортування, упакування, зберігання та інших дій з вантажами або матеріалами і може знайти застосування в галузях, пов'язаних з упакуванням, транспортуванням, зберіганням та передачі документів, грошей, цінностей. Відомий інкасаторський передавальний шлюз, вибраний як прототип, вмонтований в обладнання касових вузлів і містить ящик депозиту, оснащений конструктивними елементами для механічного керування замковим механізмом (http://www.prom-stroy-service.ru/inkassatorskieshluzy/). Недоліком прототипу є низький рівень надійності замкового механізму, обмежений перелік габаритних розмірів пакунків з документами, грошима, цінностями і т.п. В основу корисної моделі поставлена задача розробити депозитну систему інкасаторського шлюзу, в якій шляхом модернізації конструктивно-технологічної схеми, основаної на сукупності конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними, забезпечується висока надійність системи, зручність в керуванні та розширюються можливості у використанні її з різними габаритними розмірами пакунків. Поставлена задача вирішується тим, що в депозитній системі інкасаторського шлюзу, яка вмонтована в обладнання касових вузлів і містить ящик депозиту, оснащений конструктивними елементами для механічного керування замковим механізмом, відповідно до пропонованої корисної моделі, ящик депозиту обладнаний механізмами ручки та важеля, які через осі обертання пов'язані з гачком затвора обох дверцят з можливістю заходження його в петлі для закриття і відкриття дверцят з різних сторін. Запропонована конструкція забезпечує надійність системи за рахунок того, що у випадку, коли замкнені дверцята депозиту для доступу інкасатора, відкриваються дверцята депозиту з боку касира і навпаки. Ручка та важіль знаходяться у зручному місті для керування. Використання запропонованої системи можливе в існуючих будівельних конструкціях для обладнання касових вузлів, пунктів обміну валюти, постів охорони та інших приміщень. Суть запропонованої корисної моделі пояснюється кресленнями, де на Фіг. 1 - зображена загальна схема системи; Фіг. 2 - схема доступу касира до депозитного шлюзу; Фіг. 3 - схема доступу інкасатора до депозитного шлюзу; Фіг. 4 - схема системи, коли обоє дверцят зачинені. Депозитна система включає ящик 16 депозиту, який містить дверцята 1 для доступу інкасатора, втулку 2 для кріплення захисної кришки, втулку 3 для кріплення основи механізму, вісь 4 обертання важеля механізму, основу 5 механізму, петлю 6 зачинення внутрішніх дверцят з боку касира, дверцята 7 депозиту з боку касира, гачок 8 затвора дверцят 7, вісь 9 обертання затвору дверцят 7, тягу 10 переміщення гачків, ручку механізму 11, важіль 12 механізму, вісь 13 обертання тяги 10, тягу 14 переміщення ручки, петлю 15 закриття зовнішньої дверці депозиту з боку інкасатора, гачок 17 затвору зовнішніх дверцят 1 для доступу інкасатора. Система працює таким чином. Доступ касира до депозитного шлюзу відбувається таким чином. Переводячи важіль 12 механізму за допомогою ручки 11 в крайнє ліве положення, тяги 14 переміщення ручки 11 зсуваються до осі 4 обертання важеля 12 і переводять тягу 10 переміщення гачків таким чином, що з лівого боку гачок 8 дверцят 7 заходить у петлю 15 і зачиняє двері 1 для доступу інкасатора. З правого боку гачок 8 затвора дверцят 7 виходить із петлі 6, відкриваючи дверцята 7 з боку касира. Доступ інкасатора до депозитного шлюзу відбувається так. Переводячи важіль 12 механізму за допомогою ручки 11 в крайнє праве положення, тяги 14 відходять від осі 4 і переводять тягу 10 переміщення гачків таким чином: з правого боку гачок 8 затвора дверцят 7 заходить у петлю 6 і зачиняє дверцята 7 до доступу касира. З лівого боку гачок 17 затвора дверцят 1 виходить із петлі 15, відкриває дверцята 1 з боку інкасатора. Переводячи важіль 12 за допомогою ручки 11 в нижнє центральне положення, тяги 14 переміщення ручки 11 розкриваються від осі 4 і переводять тягу 10 переміщення гачків таким чином: з двох боків гачок 8 затворадверцят 7 заходить у петлю 6 з правого боку і петлю 15 - з лівого. Дверцята 7 депозиту для доступу касира і дверцята 1 з боку інкасатора замикаються одночасно. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Депозитна система інкасаторського шлюзу, яка вмонтована в обладнання касових вузлів і містить ящик депозиту, оснащений конструктивними елементами для механічного керування замковим механізмом, яка відрізняється тим, що ящик депозиту обладнаний механізмами ручки та важеля, які через осі обертання пов'язані з гачком затвора обох дверцят з можливістю заходження його в петлю для закриття і відкриття дверцят з двох сторін. 1 UA 111495 U 2 UA 111495 U 3 UA 111495 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
